ES9038Q2M Khadas Tone Board

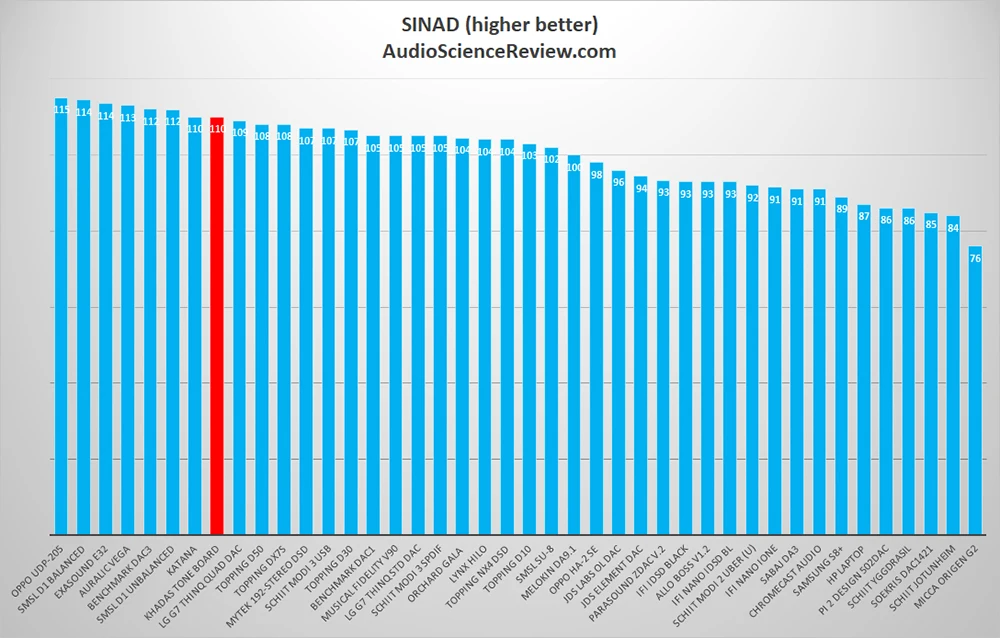

Профессиональный обзор от AudioScienceReview.com

Tone Board Khadas-высокопроизводительный ЦАП и выгодная цена.Это исключительно хорошо спроектировано и легко зарабатывает мои самые высокие рекомендации!

Tone Board Khadas имеет полную информацию на странице Khadas Docs:

• Электронное руководство пользователя на docs.khadas.com
• Обзор видео на Youtube
• Схема
• 2D чертеж (формат DXF)
• XMOS XU208 техническое описание
• ES9038Q2M техническое описание

Hi-Res аудио плата предназначена для фанатов музыки.

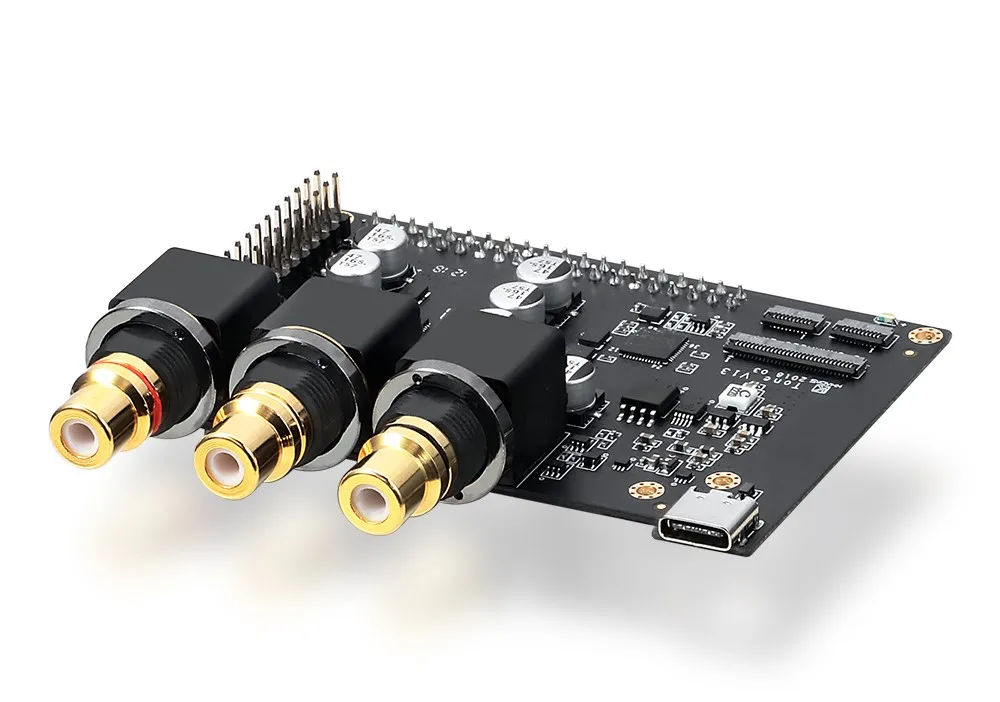

Tone Board Khadas-это удивительная внешняя звуковая карта USB Hi-Fi в семействе Khadas.
Благодаря отличной производительности и совместимости прослушивание будет проходить на совершенно новом уровне.
И это только начало...

Наследуем Khadas последовательный прорывный дизайн.

Мы интегрировали XMOS Расширенный многоядерный RISC архитектура микроконтроллер и ESS флагманский 32-битный стерео мобильный аудио
DAC ES9038Q2M в такой небольшой PCB. И мы выбираем 3 независимых высокопроизводительных OPA и

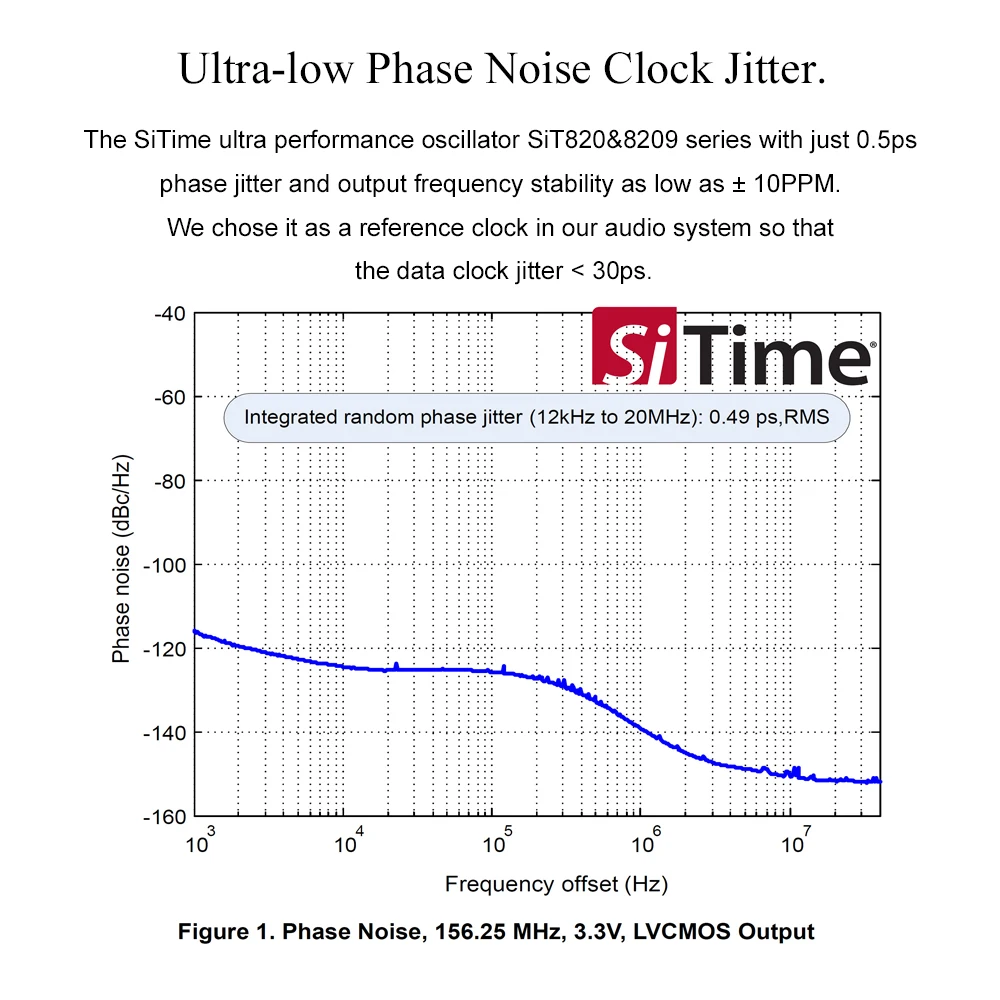

4. Сверхнизкий осциллятор дрожания для лучшего снижения уровня шума. Как вы думаете,
Каждый блок питания питается от независимого, ультра-низкого шума
Источник питания и OPA питание до ± 5,5 В.
Есть много примеров такого дизайна, но в целом,
Мы стараемся сделать все возможное, чтобы получить лучшую производительность благодаря оптимальному дизайну.

Гибкие интерфейсы поддерживают вторичную разработку

Khadas стремится помочь любителям DIY расти путем достижения своих идей и мечты шаг за шагом, а также тон доски.

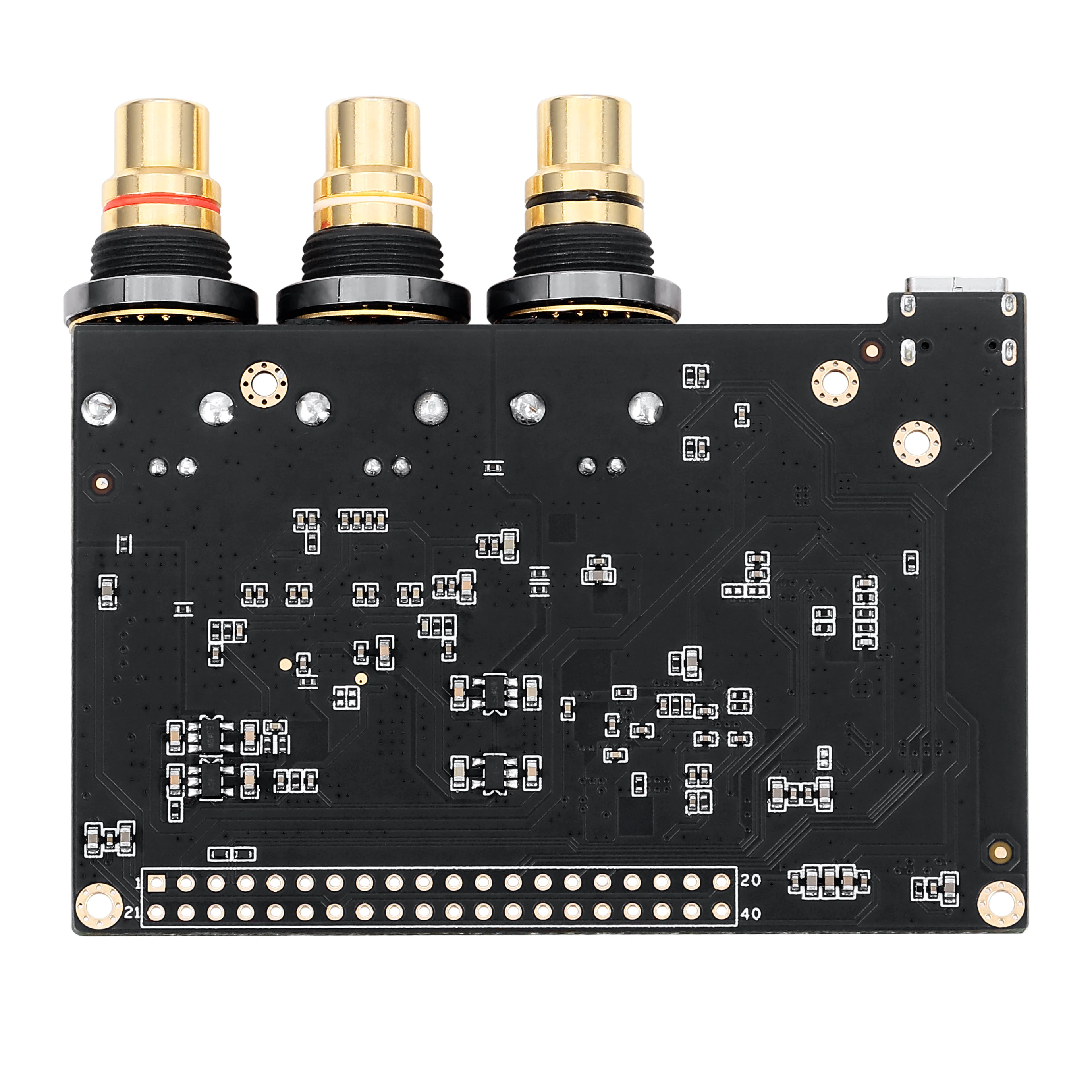

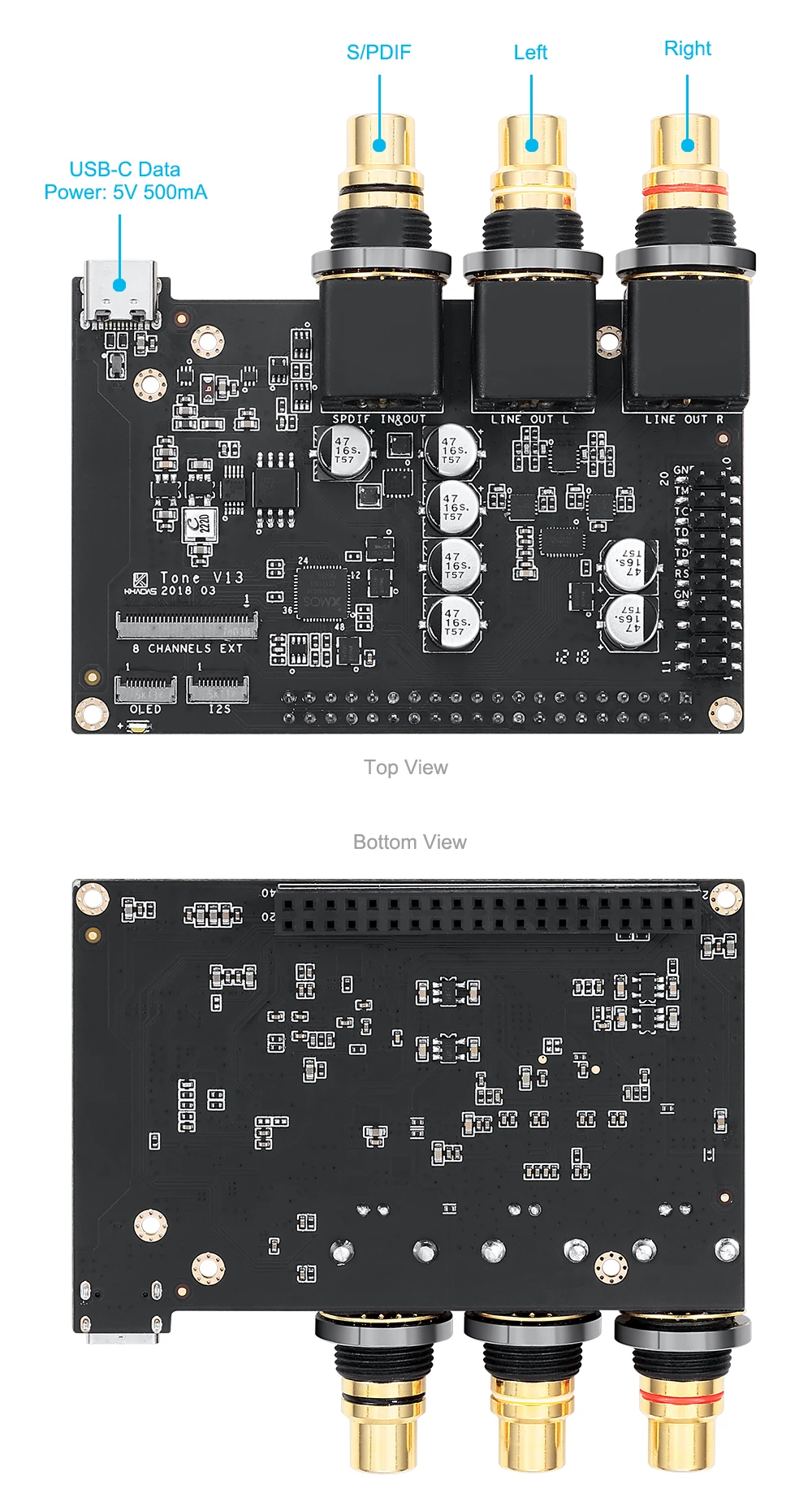

Tone Board Khadas имеет 2 RCAs для аналогового выхода 2,0 Vrms
И 1 RCA для S/PDIF in или out.

Для расширения:

• Один 30-контактный разъем FPC для 8-канального аналогового расширения выхода
• Два 10-контактных разъема FPC для oled-дисплея и расширения I2S

И другие:

• Один 40-контактный Женский Заголовок используется для подключения VIMs
• Один 20-штырьки SMT для отладки XMOS и VIMs

Конечно, пользователи могут наслаждаться Tone Board через USB-C интерфейс и Tone Board является идеальным выбором для разработчиков аудио по очевидным причинам.

Более Хорошие новости:

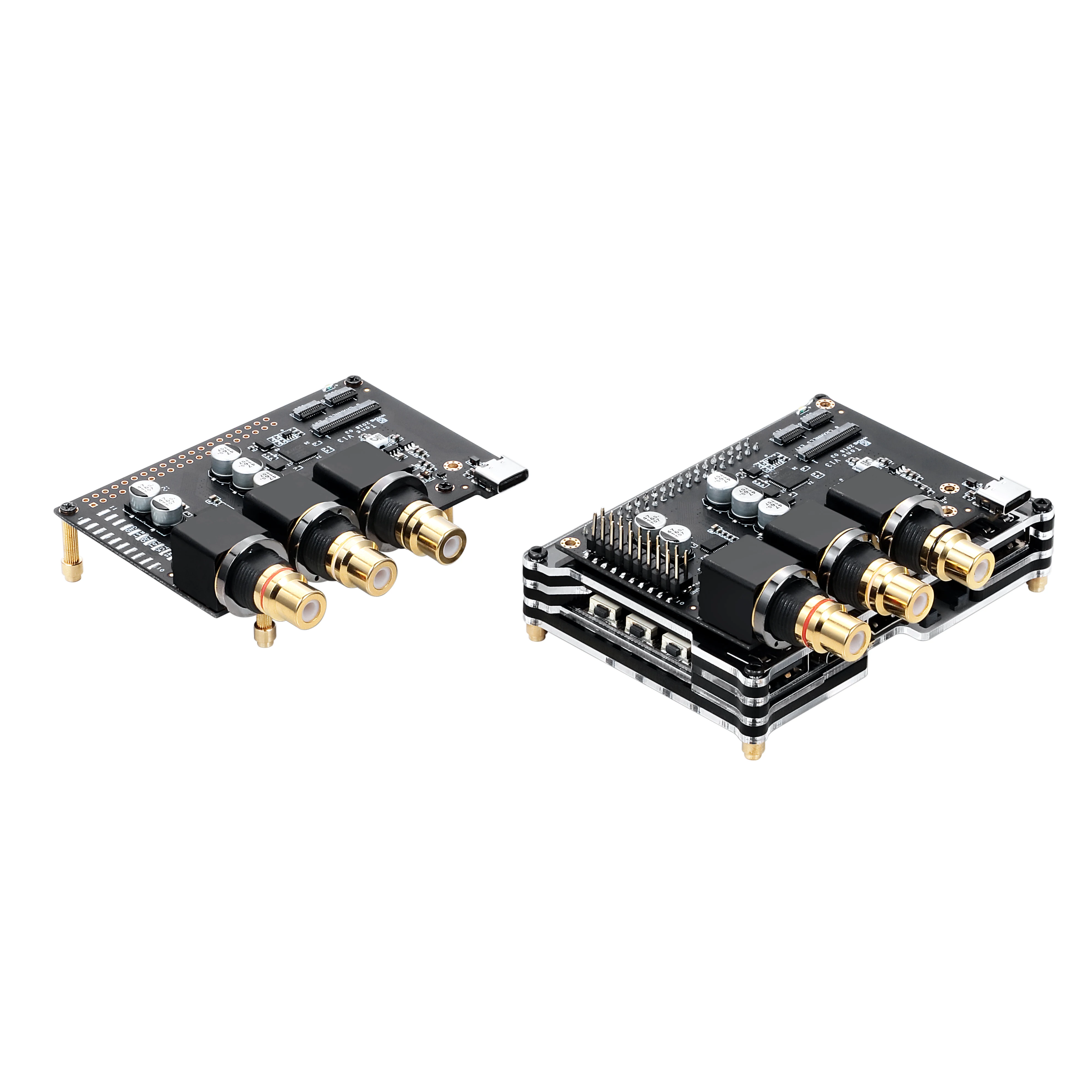

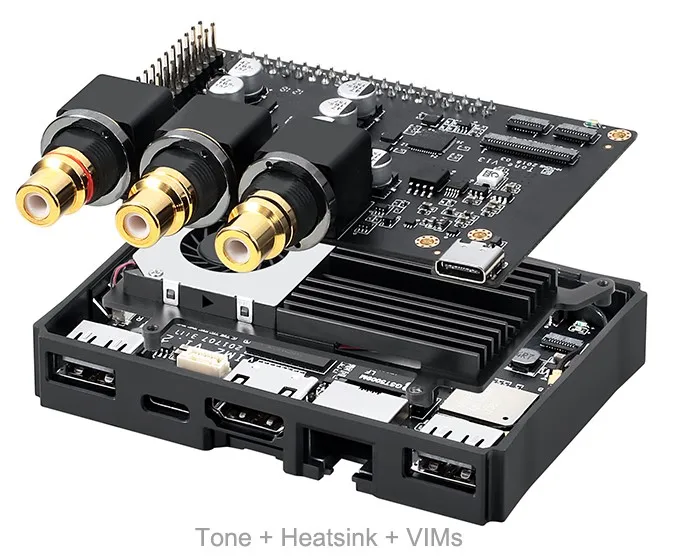

Khadas Новый радиатор может поместиться с VIMs и Tone Board.
Удобно для клиентов для разработки и формовки/корпуса
Так что индивидуальный продукт может развиваться от идеи к реальности как можно скорее.

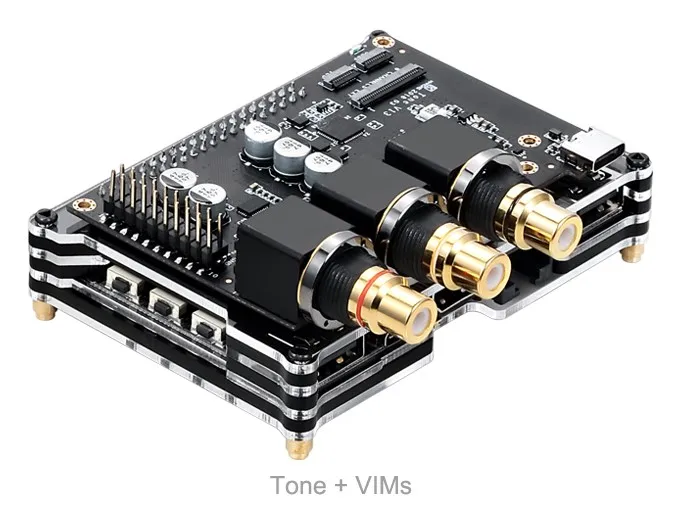

• Khadas Tone + VIMs, подключенные через GPIO Pins

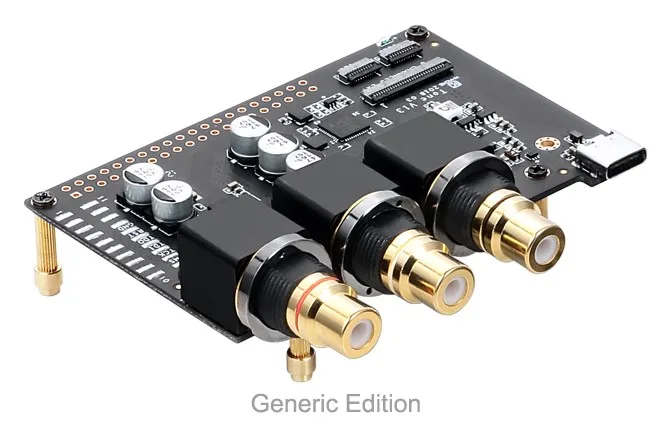

• Generic Edition не имеет GPIO Pins на борту.
• Tone + VIMs будет иметь GPIO контакты

Основные параметры производительности:

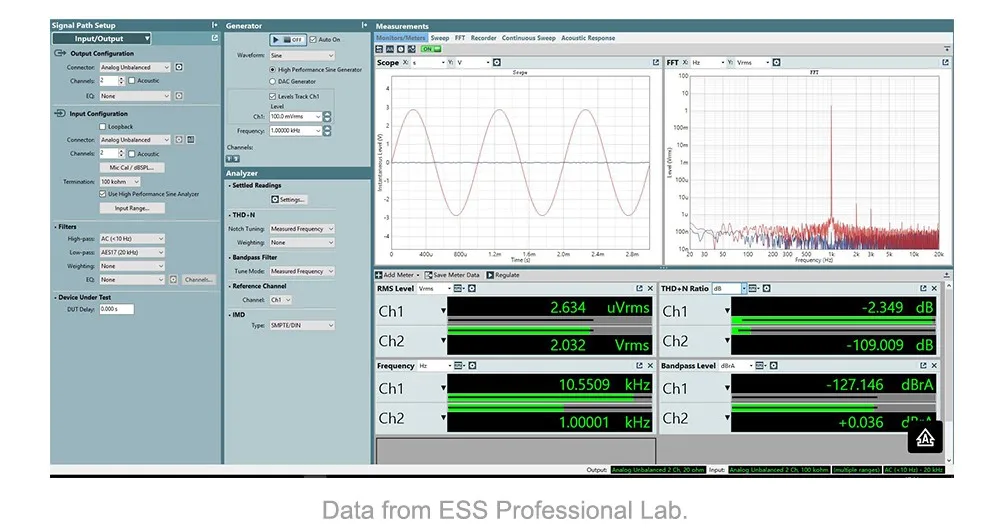

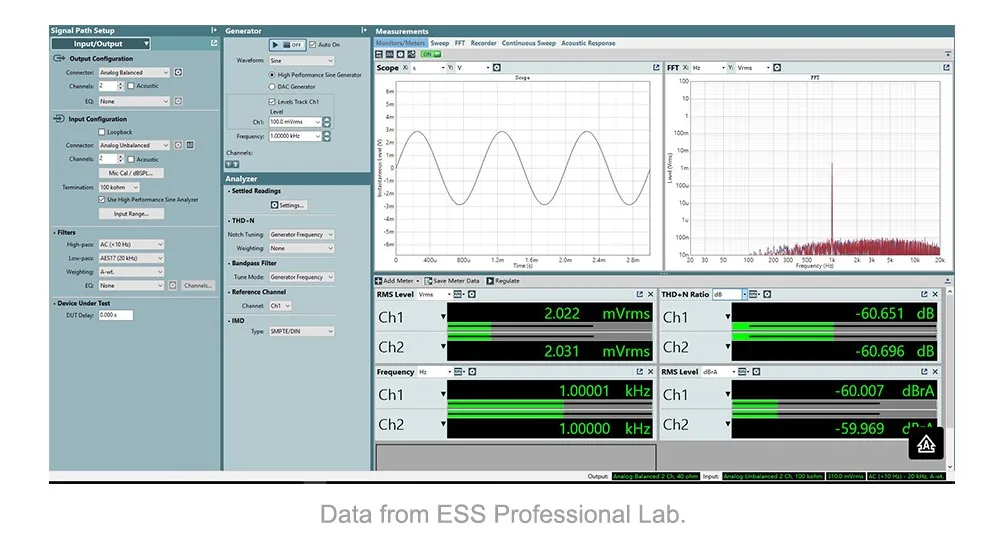

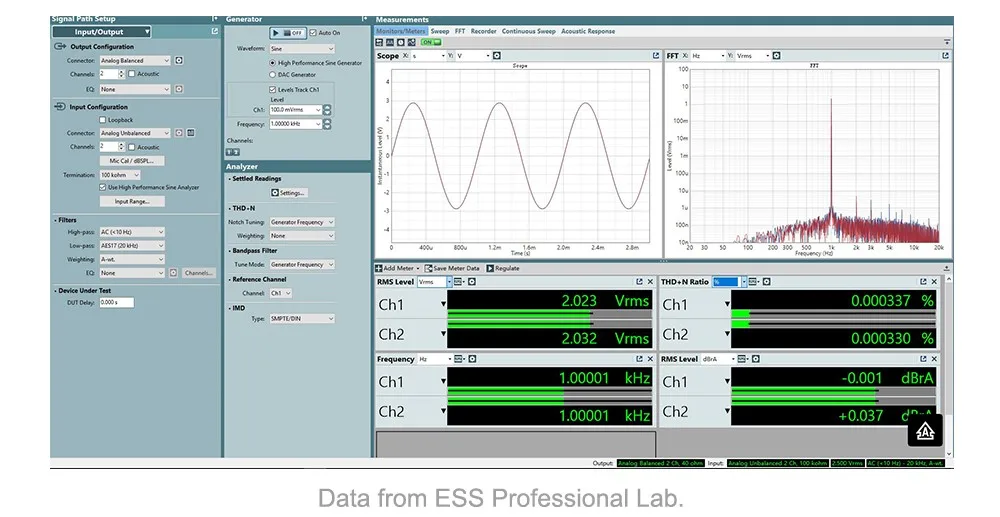

THD + N ≤ 0.000337%

Tone Board имеет отличный параметр THD + N, что означает, что мы можем
Еле слышно искажение сигнала THD + N.

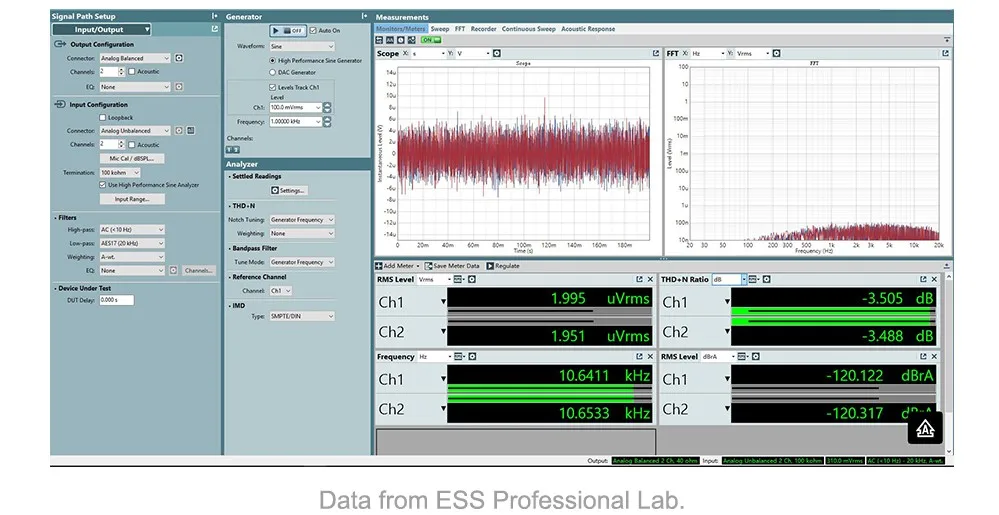

SNR ≥ 120 дБ

Чем выше SNR, тем яснее звук в аудиосистеме.
Как правило, система SNR должна быть ниже 110 дБ в аудиосистеме Hi-Res.

DNR ≥ 120 дБ

DNR, который позволяет услышать широкий диапазон и очень тонкие звуки,
Между тем, звуковое поле горизонтальное и вертикальное,
Ощущение пространства и многослойности-это как живой концерт.

Перекрестие (Разделение каналов) ≥ 127дб

Чем выше перекрестное разделение, тем выше уровень изоляции
Левый и правый канал, чтобы вы могли получить потрясающие стерео эффекты.

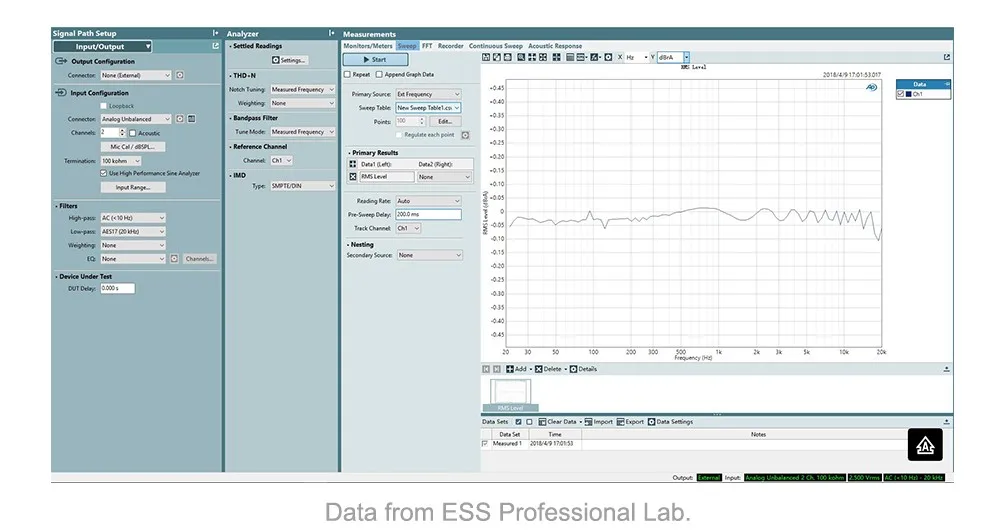

Частотная характеристика ± 0,08дб

Tone Board может выводить достаточно стабильные сигналы в каждой частотной точке. Для басов,
Низкочастотный Звук достаточно, но не бум и не сухость, а альт,
Голос человека средней частоты близок к передней части,
Звук зуба четкий, он имеет высокую четкость и
Степень разделения, наконец, высокие частоты не острые
И он прозрачный с глубиной.

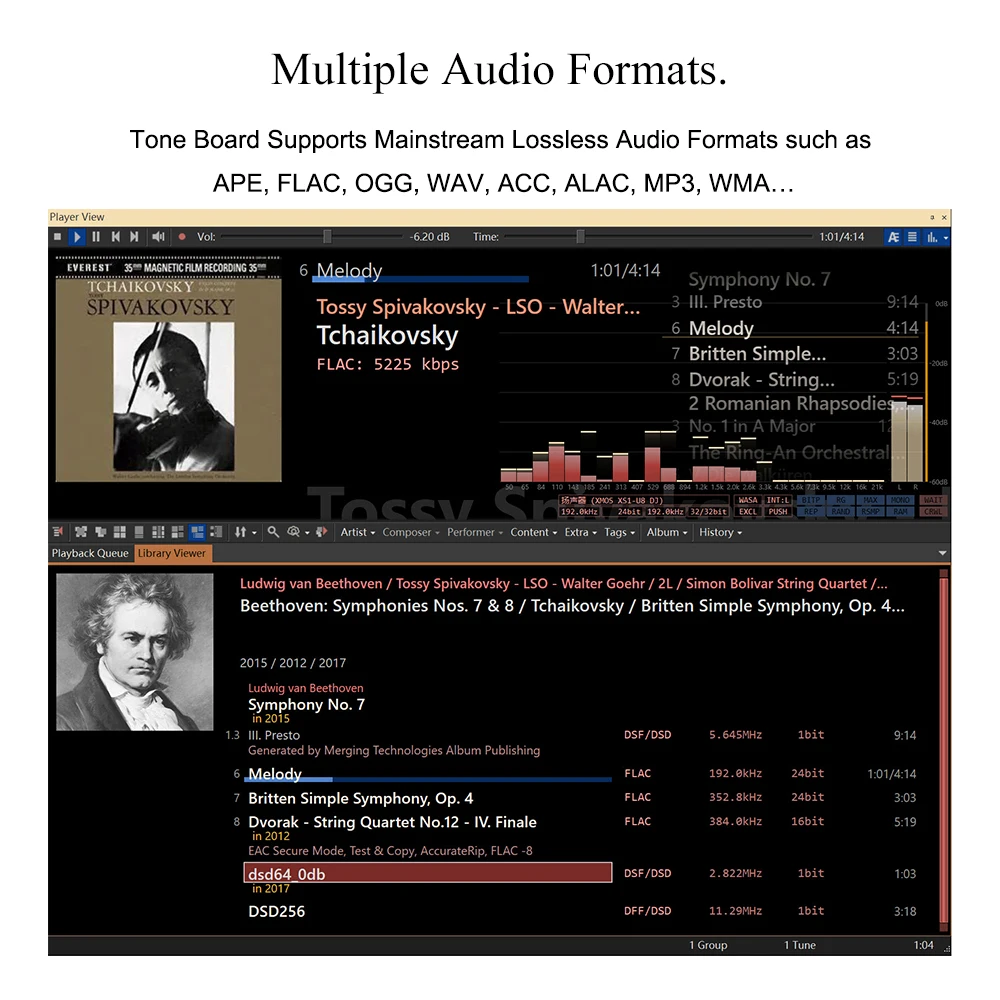

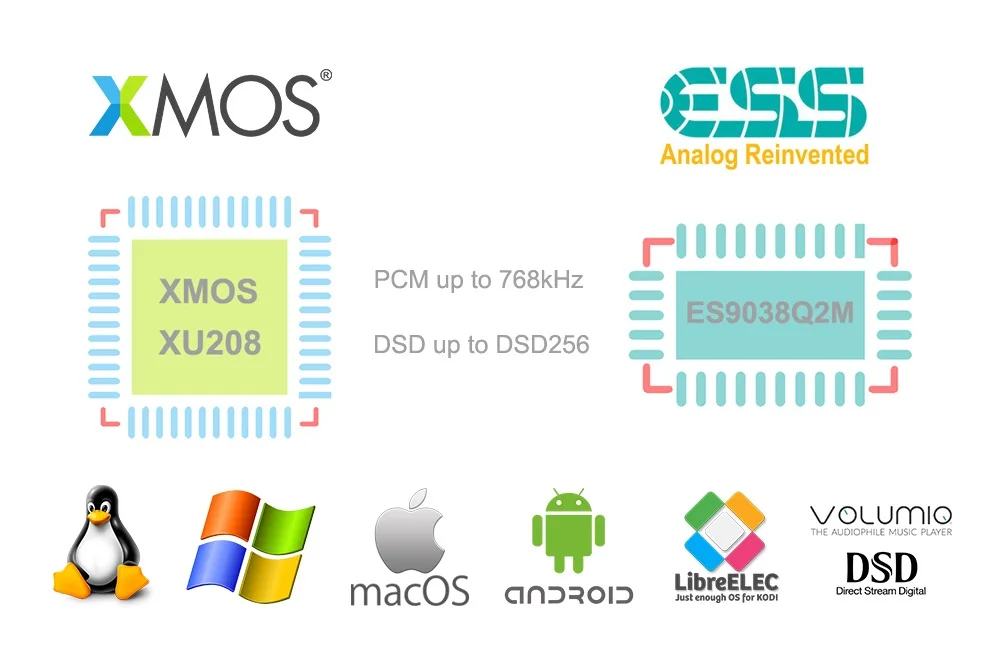

Частота образцов и совместимость.

XMOS USB аудио для обеспечения соединения rock-solid. Мы выбрали для использования
Микроконтроллер XMOS XU208 для его стабильности, мощной функциональности,
И его надежность. Вы можете быть уверены, что плата тона будет просто
Работает при подключении к большинству источников звука,
Таких как компьютеры и мобильные медиатерминалы.
