Автомобильный HUD Дисплей с выдвижным дисплеемM7

(Данный продукт имеет патент на дизайн и изображения на дисплее, авторское право было записано в cusTOms записи)

Примите во внимание:

Рабочее напряжение: 11 В ~ 18 В постоянного тока (12 в пост. Тока/200 мА), пожалуйста, используйте usb-кабель, когда напряжение выше 24 В

Этот продукт представляет собой двойную систему:После этого вы можете выбрать OBD или GPS систему Включение (переключение влево),HUD воплотится в предыдущий селективный режим, если пользователь не поставит опцию.

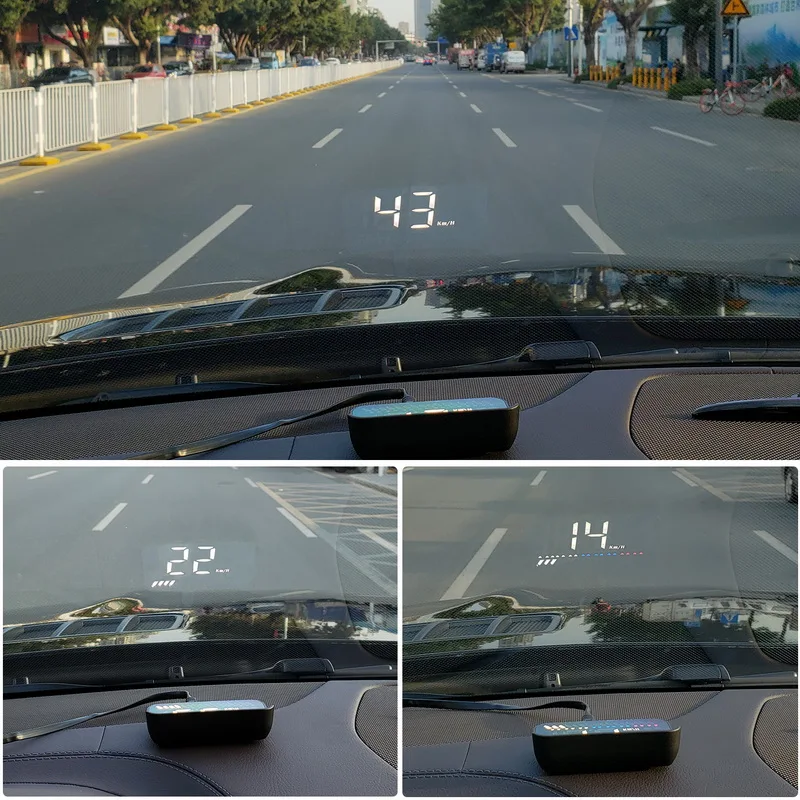

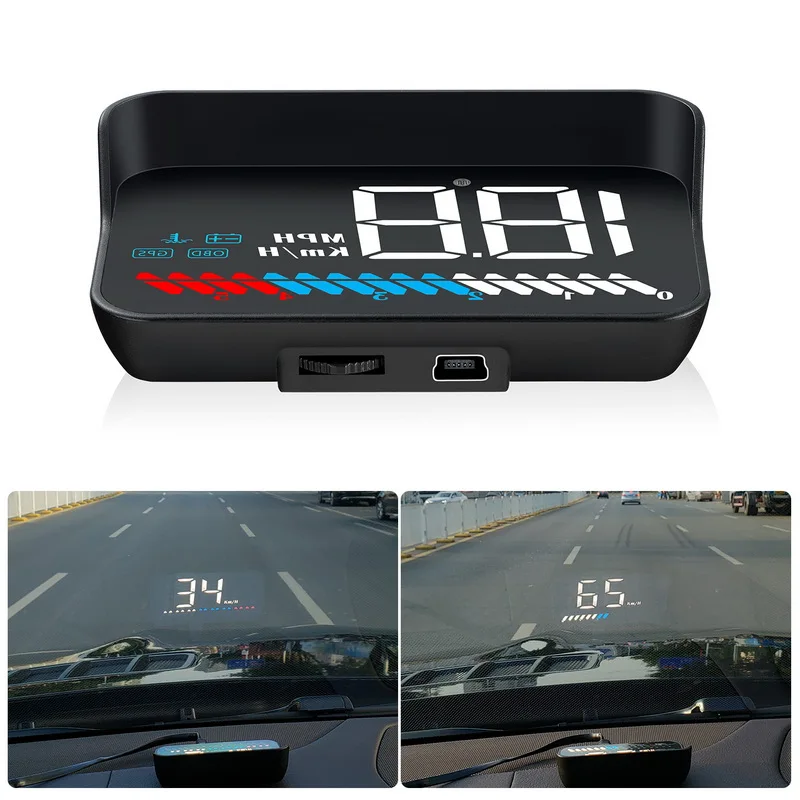

HUD короткий для дисплея головы. Он отображает данные вождения наАвтомобильЛобовое стекло, например, скорость, об/мин, вода Датчик температуры, напряжения, С переключением между дальним и пройденное расстояние в миляхИ т. Д., избегайте вожденияНебезопасноИз-за просмотра инструмента во время вождения. Водители могут считывать информацию о вождении сразу, и всегда держать лучшее состояние на пути с HUD.

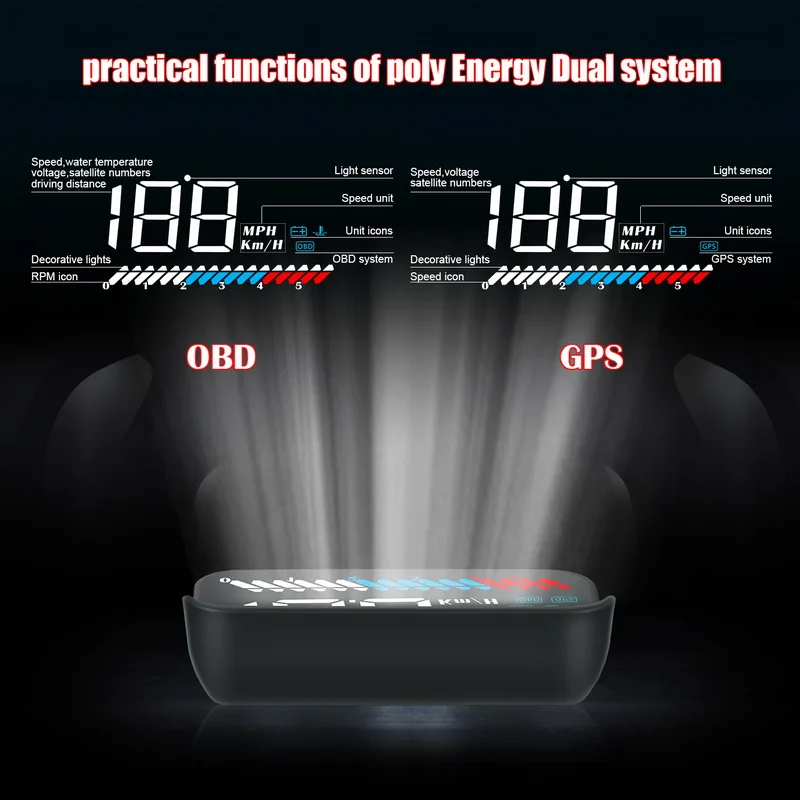

Функции продукта:

1. Несколько функций: скорость, температура воды, напряжение, номера со спутниковой связью, дальность вождения

2. Декоративные огни: светодиодный, вы можете свободно нажимать вправо, чтобы выключить

3.Светильник датчика: HUD может автоматически регулировать яркость в соответствии с окружающей средой

4. Блок скоростей:Км/ч = км/час, миль/ч

5. Единицы измерения: V = напряжение батареи, C = по Цельсию, F = по Фаренгейту, система OBD, система GPS

6. Значок об/мин: это скорость двигателя в режиме OBD, и индикатор скорости в режиме GPS.

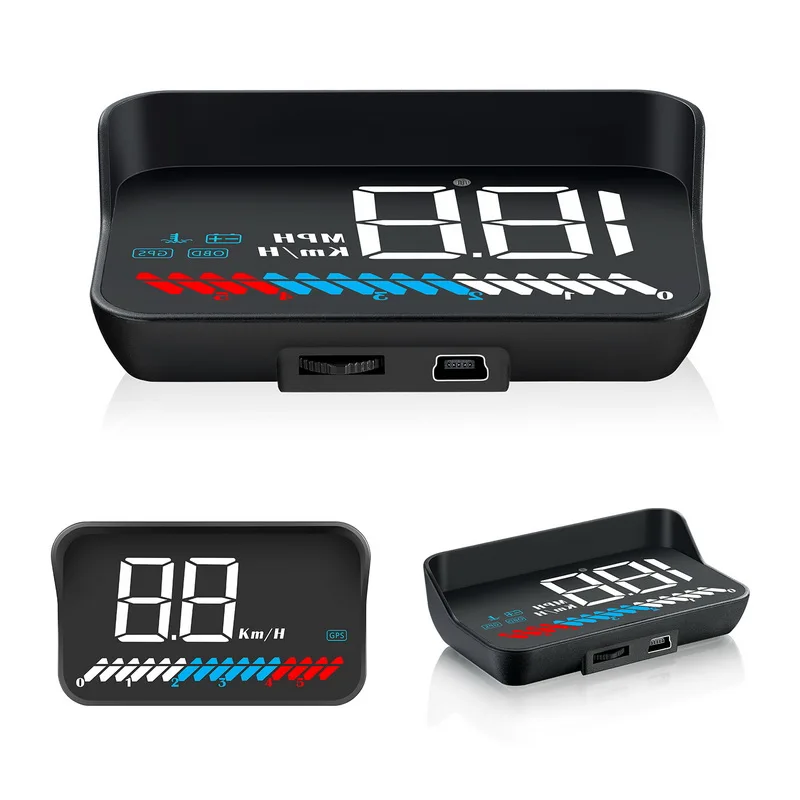

Две пуговицы спереди

1. Нажмите левую:SВедьмаМеждуСистема OBD и GPS в течение 5 секунд после включения;Параметр+.

2.Нажмите вправо: После того, какHUDДисплейS:ПереключательРежим отображения (стандартный, спортивный, лаконичный);Параметр-.

3. Пресс внутрь:SНапряжение ведьмы, температура воды, скорость, спутниковый НомерS; Вернитесь на Главная страничка после входа в настройки меню.

4. Нажмите левую (5s):Будильник включается и выключается, еще один раз, чтобы включить зуммер.

5. Нажмите правой кнопкой (в режиме «5s»):Все включено, светодиодный;ИсключитьКод неисправности,Do itСноваЧтобы вернуть товар на основной страничке.

 6. Пресс вовнутрь (5s): ВведитеВНастройки (1-11 настроек), Более подробная информация, пожалуйста, обратитесь к таблице меню),Вертикально нажмите и удерживайте 5 секунд, чтобы сохранитьИВыходСвои параметры.

 Системы на выбор:

Прокрутите левый циферблат, чтобы выбрать систему OBD или GPS в течение 5 секунд, HUD автоматически входит в систему OBD, если у вас нет работы.

OBD Система: (доступна для автомобилей с интерфейсом OBD2)

Скорость транспортного средства, об/мин двигателя, температура воды, расстояние после пламени, напряжение батареи, значок об/мин двигателя, значок украшения

Система GPS: (универсальная для автомобилей, автобусов, грузовиков...)

Скорость транспортного средства, напряжение батареи, спутниковые номера, значок скорости, значок украшения

Пожалуйста, переключитесь на gps-систему, когда OBD'T-work (Перезапуск питания)

Восстановить настройки:

VErtical нажмите и удерживайте кнопкуКнопка прокрутки, пока не загорится светодиодный индикатор, Отпустите кнопку. (При условии отключения)

Код неисправности прозрачный:

Когда HUD включается, нажмите на прокручивающийся экран справа (5s), пока не загорится светодиодный индикатор; Сделайте это снова, чтобы вернуться к основной страничке

Выключить/на зуммер

Вытяните кнопку настройки в течение 5 секунд, Слушать"Ди",Чтобы выключить зуммер, сделайте это снова, чтобы включить.

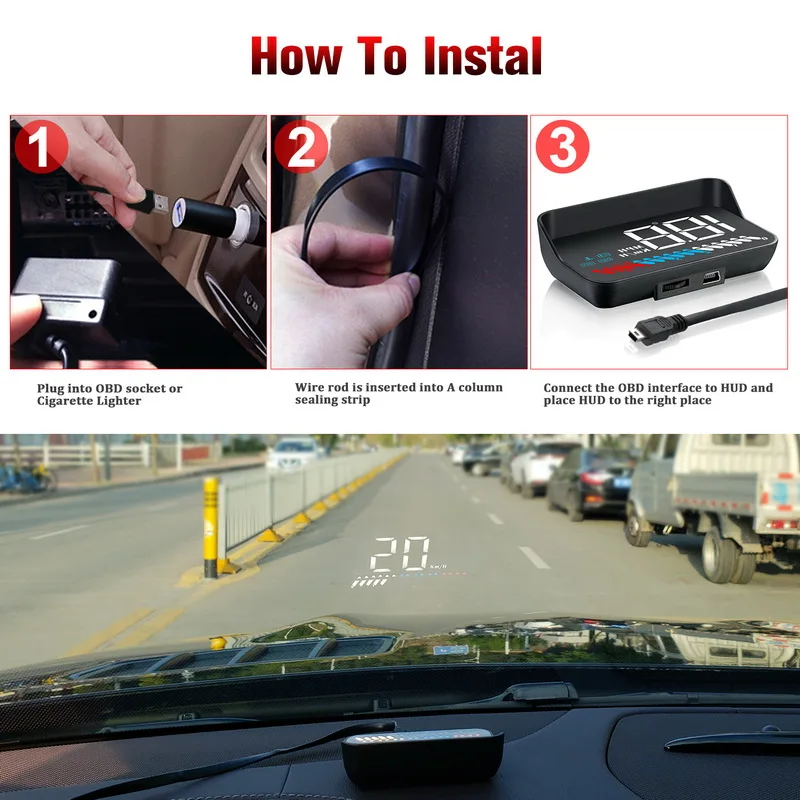

Установка HUD

Пожалуйста, обратите внимание на лобовое стекло, чтобы сделать вашу работу. ВErtical нажмите и удерживайте кнопку в Кнопка настройки для 5s, чтобы войти в меню,Меню 1. Нажмите правой или левой кнопкой, чтобы сделать выбор меню (1-11);ВертикальныйНажимайте внутрь (1), чтобы войти в параметр, пуш-ап влево или вправо, чтобы сделать настройки параметров, нажимайте внутрь (1) вновь вернуться на главную страницу; Нажимайте внутрь (5s) чтобы сохранить настройки.

Пожалуйста, обратите внимание:Пожалуйста, отключите HUD вручную, когда'T Управляйте своим автомобилем на протяжении более чем в неделю. В связи с тем, что OBD оборудование имеет длительную мощность, ток в режиме ожидания составляет 20 мА, по идее, время использования обычной батареи-1 месяц, конечно, ситуация в каждом автомобиле другая, рекомендуется отключите устройство OBD в том случае, если ваш автомобиль имеет'Используется в течение длительного времени.

OBD диагностики:

1.Экран без дисплея, и без питания

Пожалуйста,У этих операций: Отображение ①Если кабель OBD достаточно туго, потяните кабель OBD несколько раз вниз②Попробуйте другой автомобиль, чтобы проверить③ Зарядное устройствоПожалуйста, Поддерживайте интерфейс OBD, если он поврежден.

2. Когда включен HUD, HUD показывает только напряжение автомобиля и автоматическое отключение после 30 секунд вождения.

HUD, только что имеется в наличии для автомобилей с OBD2 и EU-OBD соглашения(В европейском стиле:Изготовленный по истечении 2003, в других регионах: после2007)

Продукция HUD не поддерживает JOBD и OBDI, Если ваш автомобиль находится в этом согласии, пожалуйста, переключитесь на систему GPS.

3.Неправильная работа приведет к сбоям

Если ваш автомобиль оснащёнДругие устройства OBD (Датчик парковки, Система контроля давления в шинахMonitoР, автомобильное окно ближе,ELM27)

Если ваш автомобиль был модифицирован (навигация центрального управления, электронный контроллер дроссельной заслонки, скорость круиз, обновление компьютерной системы, запуск одним кликом, бесключевой доступ, дистанционный запуск), вызовет крушение, отключите другие устройства OBD и выполните заводские настройки (более подробную информацию см. В таблице меню)

4. Неточными Скорость

А. Сначала проверьте верность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его на правильный (см. Меню 9)

B. Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы перейти в меню1И параметр показывает 107, кнопка настройки вверх или вниз, чтобы увеличить или уменьшить значение в соответствии с разницей, пока не появится правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

5. TМашина с автоматической системой запуска/остановки

После того, как начало, остановка транспортного средства выключенном двигателе, HUD будет выключаться. Это может задержать время отключения до 180 сек, пожалуйста, обратитесь к настройке меню 10.

6.HUD не может автоматическое отключение (об/мин или скорость не при O)

В тех случаях, когда HUD включения питания, нажмите и удерживайте кнопку в клавишу в течение 5 секунд, чтобы войти в меню, набор для меню 9. Изменение напряжения от 0 до 13,2 V или 13,5 V. После того, как регулировка закончена, нажмите в кнопку настройки в течение 5 секунд, чтобы сохранить и выйти.

7.HUD автоматически перезагрузится

Свидетельствует о том, что напряжение если сумма вашего заказа превышает на Пусковое напряжение 13,2 вольт, настройкой товара 9th значения параметров регулируется до 13,6-13,8

GPS Устранение неполадок

1.Экран без дисплея, и без питания

Подключение к линии OBD: запуск двигателя автомобиля, HUDНачальное напряжение является 13,2 vДля предотвращения расхода энергии, до тех пор, пока автомобиль болитS13.2В, он будетАвтоматическиВключите. CЭту товарную позицию, БДКабельИли автомобильной зарядкиErПодключается к эластичному, вытягивается несколько раз, подключается к сигарете с помощью usb-кабеляЗажигалкаУстройство.

2.HUD Не может автоматически включаться или многократно отключаться В то время какОбувь для вождения

В соответствии сПодключение к линии OBD:HUD будет выключить вай-Фай, когда напряжение ниже 13,2 v. Вертикально нажмите кнопку в (5s), чтобы войти в меню 11, отрегулировать по умолчанию параметр 13,2 до 13,0 или 12,8.

Если эффект все еще отсутствует, пожалуйста, попробуйте использовать usb-кабель, вставьте его в прикуриватель.

3. HUD это'TАвтоматически Отключается через пламени-вне

Подключение к линии OBD:По умолчанию поворотаСтабилизатор напряженияЯвляется13,2V. HUD автоматически включится в тех случаях, когда напряжение выше, чем 13,2, противоположности, он будет автоматически выключается. Пожалуйста, введите в меню 11 и изменения параметров до 13,5 в тех случаях, когда ваш HUD не может автоматически выключается. Если эффект все еще отсутствует, пожалуйста, попробуйте использовать usb-кабель, вставьте его в прикуриватель.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                               4. НеточнымСкорость

При условии включения, Вертикальное длинное нажатиеКнопка прокрутки 5 SЕкунд, чтобы войтиВПараметры меню, дисплей меню1, Значение параметров 107, увеличивают или уменьшаютВ зависимости от того, насколько разницаМежду HUDИ панель приборов, увеличивают и уменьшаютПараметров. После регулировки, вертикальноПрессВ течение 5-ти секунд для того, чтобыСохраните.

Технические параметры

1. Условия использования:Защита окружающей среды температуры:-)40C- + 80C   Барометрический пресс: 86-106 кПа

Относительная влажность: 10%-95%  Экологический голос:<= 60 дБ

2.Рабочее напряжение: 11 В ~18В постоянного тока (12 В постоянного тока/200mA)

3.STandbyТок:<=20mA

4.Дисплей следующим образом:Изображение светоотражающие

5.Канал отображения: светодиодный дисплей

6. Сертификация продукта CE ROHS FCC

7. Вес без веса 75 г

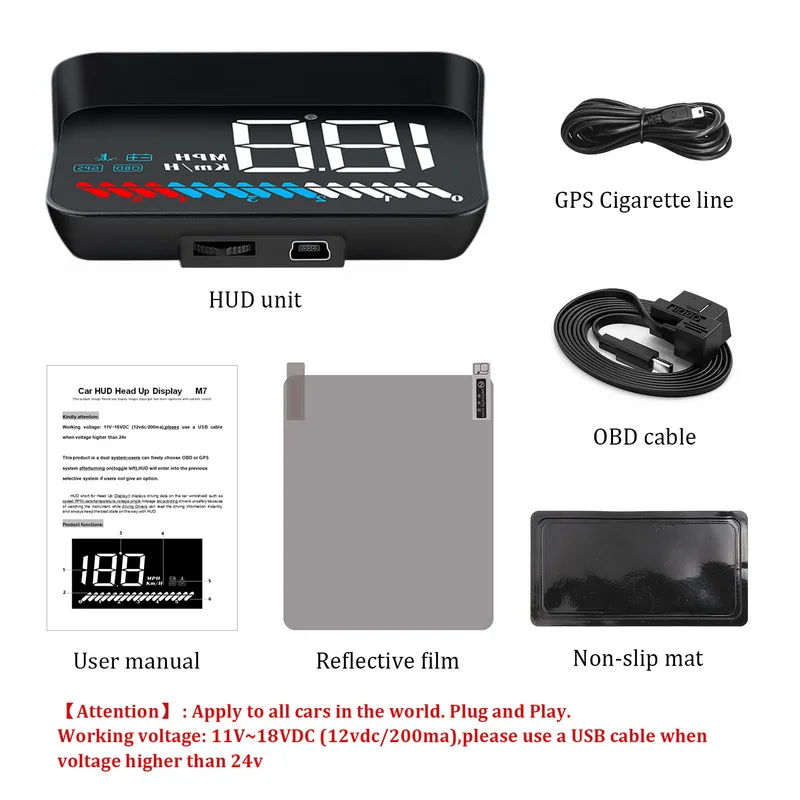

8. Аксессуары, материнская плата 1 шт., линия OBD 1 шт., нескользящий коврик 1 шт., светоотражающая пленка 1 шт., руководство 1 шт., usb-кабель 1 шт.

9. Экран размер 3,5 дюйма

Характеристики упаковки продукта

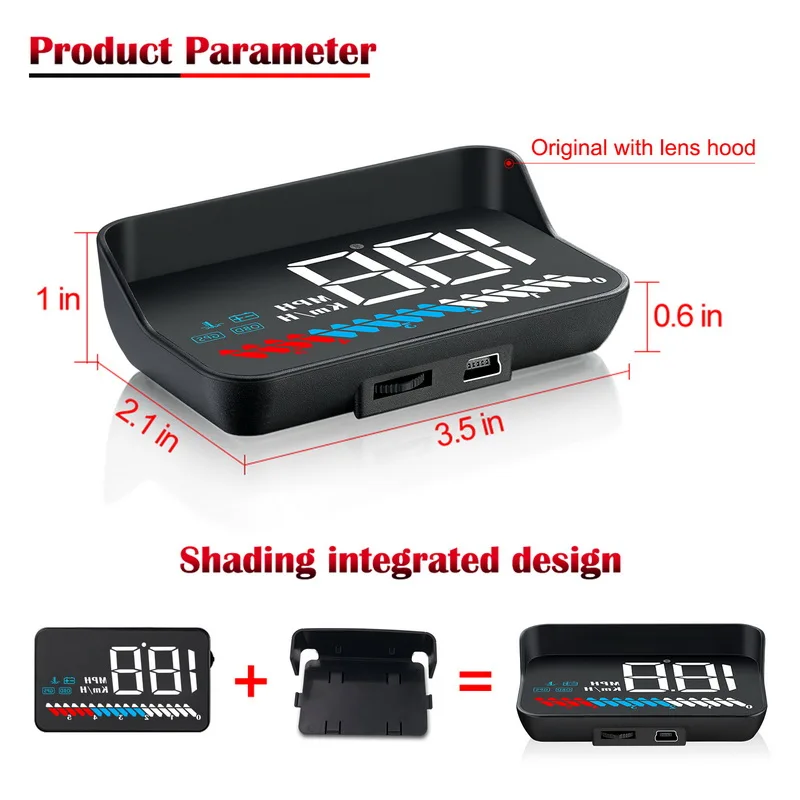

Размер продукта 90*53*26 мм

Упаковка-коробка размером 17*13*4,5 см

1 комплект с коробкой, вес 250 г

Количество упаковки 50 шт.

Размер внешней коробки 68*23*36 см

1 коробка Вес нетто 12,5 кг

1 коробка Вес брутто 13,11 кг

Поддерживаемые модели

1. (режим GPS): все модели

2. (режим OBD): область применения OBD2: протокол OBD2, бензиновое транспортное средство, выпущенное после управления США 04 года позже, Произведено в других регионах после 2008 года

OBD2 для бензиновых автомобилей

OBD2 HUD не подходит для следующих распространенных моделей:

Models модели OBD2 не могут использоваться в США:ДляD/Odge,ДляJ/EEP,ДляS/Ail,ДляC/Hrysler, модели, производимые до 2004 и 2004 г.

OBD2 всеми правовыми системами OBD2, итальянские модели не могут использоваться: например,:ДляF/Iat,ДляМ/Aserati,ДляL/Amboys,ДляD/S,Для P/Eu, ДляC/Итроен,ДляR/Enault,ДляS/ИМКА,ДляА/Mirka и так далее.

Japanese японские модели OBD2 не могут использоваться:ДляS/Узуки,ДляМ/Azda 6,ДляЯ/Nfiniti (QX50 q50 q501),ДляT/Oyota avanza в 2013 году,ДляL/Exus (is250, ex250, ES300H)ДляH/Onda (Джаз, CRV) и автомобили, производимые до 2008 года.

▲ В Южной КорееДляK/Ia и современные модели не могут использовать модели OBD (2013ДляH/Соната юндаи, 2017ДляK/Ia Soul PS и т. д.)

Гибриды с дизельными и электрическими транспортными средствами, пикапы, RVs, модифицированные автомобильные компьютеры и HUD не используются. Рекомендуется использовать модели GPS.

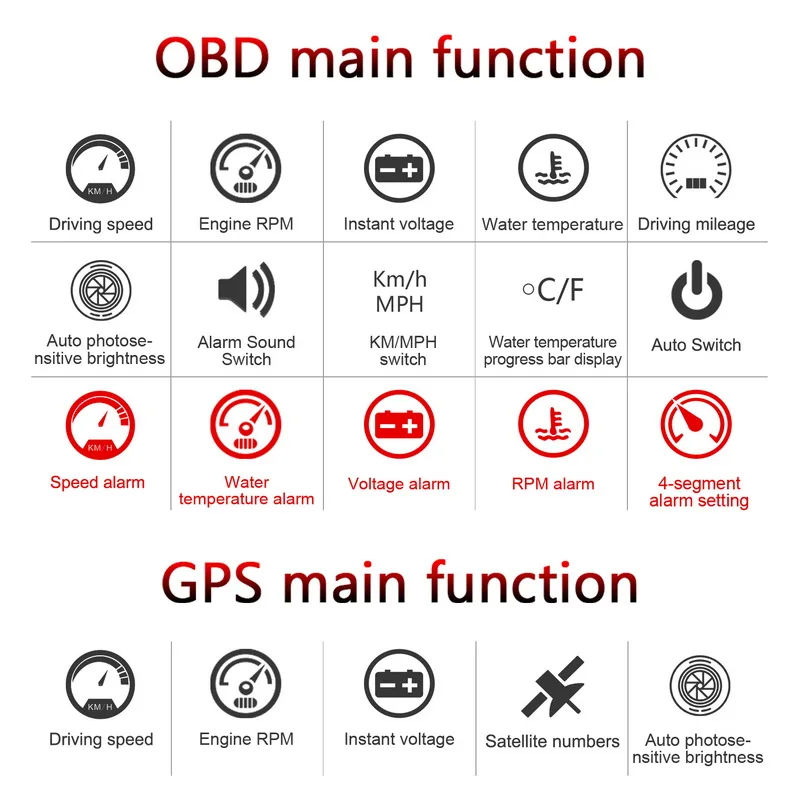

Основная функция

1. Информация о режиме GPS: скорость вождения, напряжение батареи, спутниковый номер

Сигнализация: сигнализация с превышением скорости (односегментная сигнализация/четырехсегментная сигнализация) напряжение под сигнализацией

2. Информация о режиме OBD: скорость перемещения двигателя, скорость, пробег, резервуар для воды, температура, напряжение батареи, переключатель Male mile

Сигнализация: сигнализация с превышением скорости (односегментная/четырехсегментная сигнализация), температура воды, слишком высокое напряжение, слишком низкий сигнал тревоги, обнаружение ошибок, устранение кода неисправности

Пункт продажи продукта

1. Цветной СВЕТОДИОДНЫЙ экран, подсветка неразрушающей установки Plug and play для всех моделей

2. Автономная вытяжка, встроенный дисплей с затемнением, более четкий дисплей, без

3. Богатый дисплей данных: скорость вождения, температура воды, напряжение, количество сателлитов, автоматическое переключение, переключение на расстояние миль, обнаружение и удаление ошибок автомобиля, диагностический код, нет необходимости в профессиональном оборудовании для устранения

4. Превышение скорости, напряжение слишком низкое, температура воды слишком высокая, будет сигнал тревоги.

5. Есть 2 системы отображения, один-режим GPS, подходит для всех моделей, режим OBD

6. Начните с сна автомобиля, эффективно защищая автомобильный аккумулятор, сохраняя ручной выключатель, более выгодное управление HUD
