AC20 110V 2000 Вт матовый фоторегулятор плата PLC инструмент регулятора|Контроллер

AC20-110V 2000 Вт Матовый контроллер скорости двигателя постоянного тока регулятор платы PLC регулятор инструмент

Особенности:

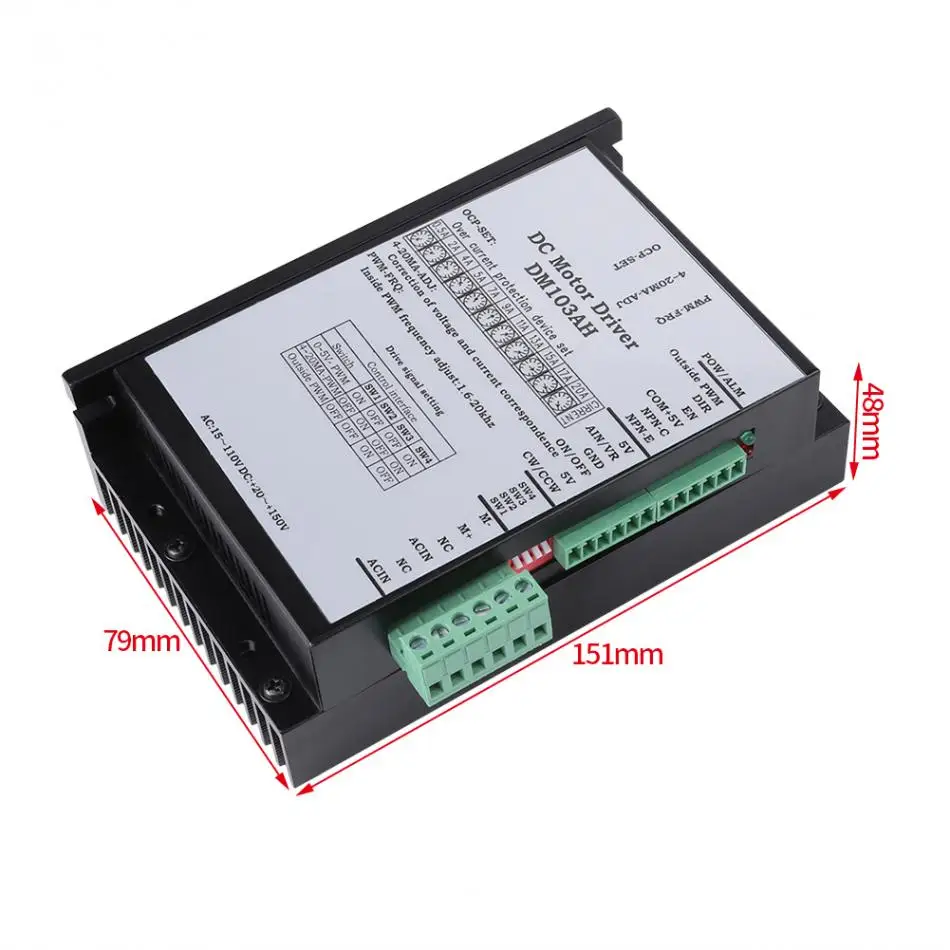

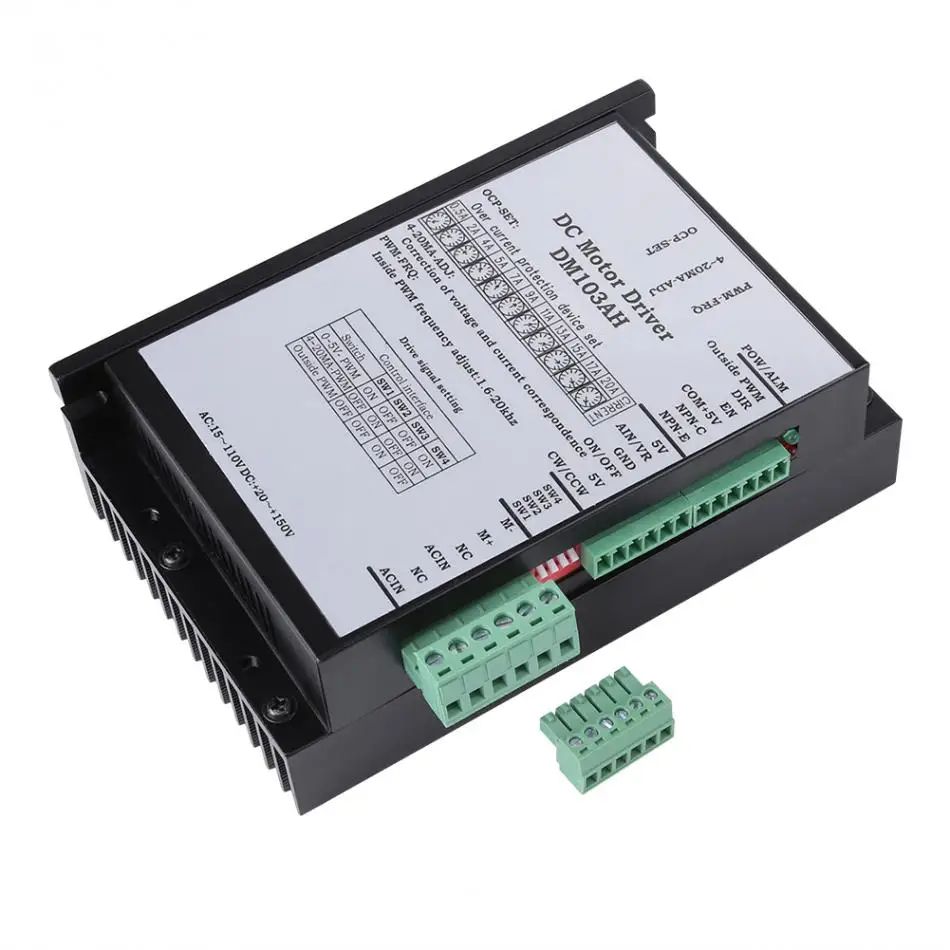

• Этот PWM контроллер скорости двигателя постоянного тока (модель DM103AH) в основном используется для привода щеточного двигателя постоянного тока, предназначенного для карт управления движением или PLC управления двигателем постоянного тока.
• Он имеет функцию управления скоростью, вкл/выкл, вращения CW/CCW, блокировки ротора сигнала тревоги, перегрузки по току, короткого замыкания и индикации состояния.
• Контроллер скорости может управлять двигателем с помощью различных карт управления движением, PLC, а также может управлять двигателем самостоятельно.
• Он может быть установлен для управления различными моделями щеточных двигателей постоянного тока напряжения 20-110 В и мощности менее 2000 Вт.
• Его можно использовать индивидуально через внешний переключатель и ручку; Также можно использовать с PLC, картой управления движением, промышленным персональным компьютером.
• С полным функциональным разъемом, он может подключаться к внешнему 0-5 В, 0-10 В, 4-20 мА, PWM сигналу и внешнему потенциометру вручную, в общей сложности 5 видов способов управления скоростью.
• Разработан с разъемом вкл/выкл, CW/CCW вращающийся коннектор и выходной разъем.
• Поддерживает Вход переменного или постоянного тока, нет беспокойства о сгорании обратным входом. Широкий источника питания в диапазоне от AC15V до 110 вольт постоянного тока (50/60 Гц), DC 20V до 150V.
• Он имеет светильник индикатора питания, зеленый светильник для индикатора питания, красный светильник-индикатор тревоги.
• Этот драйвер также может использоваться для привода котельной тепловой проволоки, Виброплиты, электромагнитной машины, подходит для неемкостных нагрузок в пределах 2 кВт.

Инструкция:
1. Разъем высокого напряжения:
M-: мотор-
M +: двигатель + (Предельная нагрузка 2 кВт, номинальная нагрузка 1,5 кВт, если нужно изменить направление вращения, обменять два провода)
NC: пустые
ACIN: вход питания (нет необходимости различать «+» или «-»)
Мощность Вход: AC15V-110V(50/60 Гц), DC20V-150V

2. Аналоговый вход:
5 В: блок питания 5 в выходной штырь.
AIN / VR: аналоговый вход. Этот разъем может подключаться к трем видам сигнала для регулирования скорости.
При использовании на возраст 0-5V/0-10V Напряжение регулирования частоты вращения или 4-20mA токового сигнала регулирования частоты вращения, необходимо установить 4-разрядный переключателя.

1) Управление скоростью потенциометра: 5 В, аин/ВР, GND подключается соответственно к трем контактам потенциометра 10kR для ручного управления скоростью; В то же время, 4-значный DIP коммутатор установлен как "0 ~ 5V-ШИМ» (SW1, SW2, SW3-OFF, SW4-ON) SW3-OFF; SW4-ON
2) : вход 0-5 в или 0-10 в сигнал напряжения для регулирования скорости. Айн/ВР подключается к сигналу напряжения, GND подключается к земле.
В одно и то же время 4-разрядный DIP коммутатор установлен как "0 ~ 5V-ШИМ» (SW1, SW2, SW3-OFF, SW4-ON
SW3-OFF; SW4-ON;
Не требуется резистор для входного сигнала напряжения 0-5 В, непосредственно подключается к AIN/VR & GND
Два резистора должны быть добавлены для входного сигнала напряжения 0-10 В в качестве проводки на диаграмме ниже:

3) Входной сигнал 4-20mA для регулирования скорости. AIN/VR подключается к текущему сигналу, GND подключается к земле. В то же время, 4-разрядный DIP коммутатор установлен как "4-20MA-ШИМ» (SW1-OFF, SW2-ON, SW3-OFF, SW4-ON) SW3-OFF; SW4-ON
GND: обычная Земля (горячая земля, не трогайте при включении)
ВКЛ/ВЫКЛ: включение/выключение двигателя может подключаться к внешнему выключателю. Когда не подключен к GND, двигатель включен; При подключении к GND двигатель выключен. Внешний переключатель вкл/выкл подключается соответственно к ВКЛ/ВЫКЛ и GND.
5 В: блок питания 5 в выходной штырь.
С заглушкой по часовой стрелке против часовой стрелки: двигатель CW/CCW управления разъемом. Рекомендуемый минимальный контроль интервал ≥ 1,5 секунд, чтобы защитить мотор щетка. Внешняя с заглушкой по часовой стрелке против переключатель CCW подключения соответственно с заглушкой по часовой стрелке против CCW и 5V световой поток.

3, цифровой Контрольный разъем (изоляция):

Наружная ШИМ: внешний ШИМ Вход сигнала для регулирования скорости
Диапазон рабочего цикла ШИМ: 0-100%
Частотный диапазон ШИМ: 800 Гц-30 кГц, рекомендуется использовать 16 кГц, низкий уровень эффективности.
Используя внешний PWM сигналов для Скорость управляющих: 4-разрядный DIP коммутатор установлен как "0 ~ 5V-ШИМ» (SW1, SW2, SW3-OFF, SW4-ON SW3-ON SW4-OFF
DIR: разъем управления направлением двигателя. Низкий уровень effectiverecommended минимум управления интервал ≥ 1,5 секунд, чтобы защитить мотор щетка. При использовании внешнего входного сигнала PWM вы также можете использовать переключатель ВКЛ-ВЫКЛ для управления CW/CCW; 2 провода переключателя подключаются соответственно к DIR и COM + 5 В.
EN: контрольный штырь включения двигателя. Когда этот штырь подключен к низкому уровню, двигатель не работает. Низкий уровень эффективности. Если не подключен или не подключен к высокому уровню, двигатель работает. При использовании внешнего входного сигнала PWM вы можете использовать переключатель ВКЛ-ВЫКЛ для управления Вкл/Выкл; 2 провода переключателя подключаются соответственно к EN и COM + 5 В.
COM + 5V: общих проволочно-связанный с устранением описанных выше три контрольным сигналом. При подключении к PLC24V контроля уровня, ПИН-кода должен быть соединен на 1,5 K-3KΩ резистор в серии.
NPN-C: выходной сигнал тревоги Силовые транзисторы NPN транзистор. При тревоге транзистора является. Максимальный ток: 15mA Напряжение диапазон: 3,3-24V.
NPN-E: сигнал тревоги на выходе NPN транзисторный излучатель.

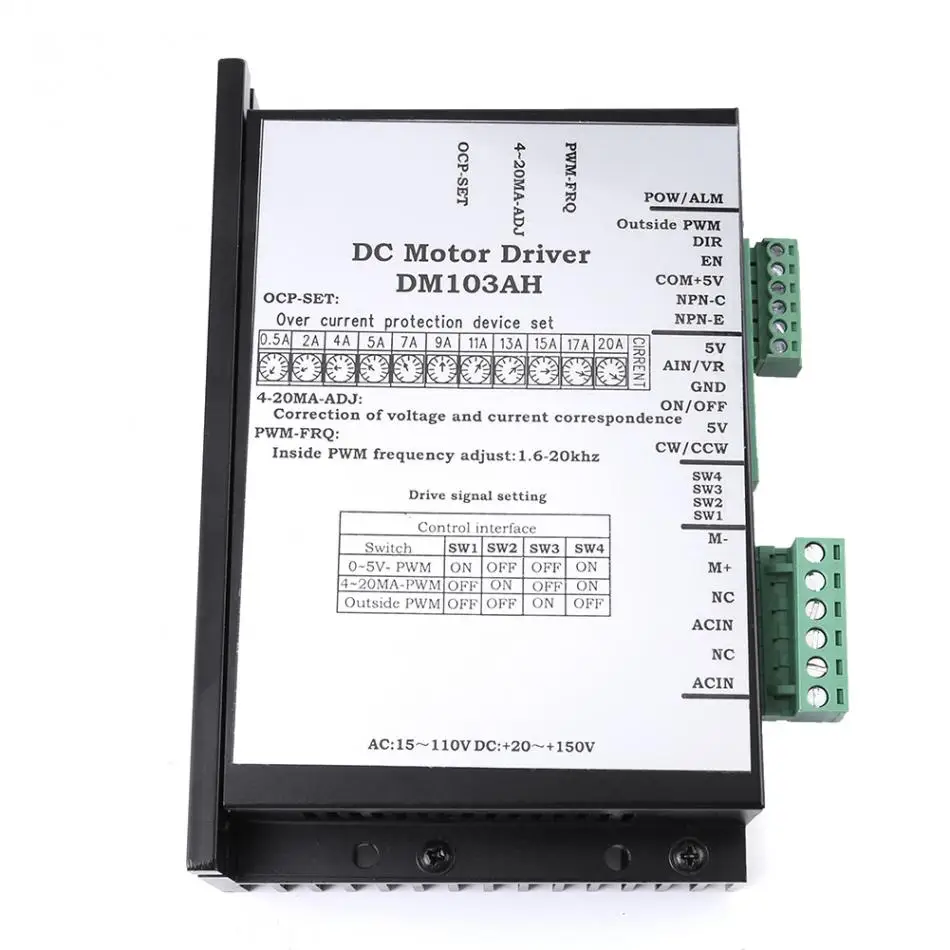

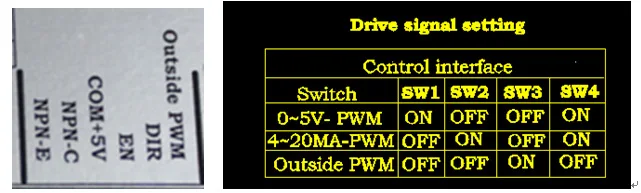

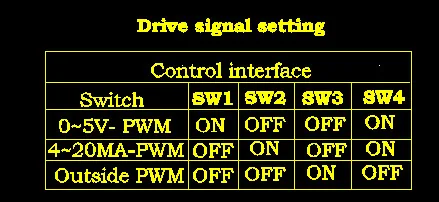

4. Настройки DIP-переключателя:

1) Настройка сигналов разъема аналогового управления:
0-5 В-ШИМ: когда входной сигнал 0-5 в или 0-10 В Входное напряжение или подключение к внешнему потенциометру для ручного управления скоростью, настройка SW1-ON, SW2-OFF, SW3-OFF, SW4-ON
4-20mA-PWM: при использовании 4-20mA регулирование скорости тока, настройка SW1-OFF, SW2-ON, SW3-OFF, SW4-ON
2) Настройка сигнала разъема цифрового управления:
Внешняя ШИМ: при использовании внешнего ШИМ входного сигнала для регулирования скорости, настройка SW1-OFF, SW2-OFF, SW3-ON, SW4-OFF

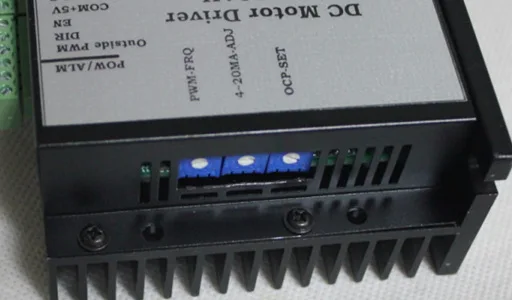

5, потенциометр перегрузки по току, потенциометр ввода тока, настройка частотного потенциометра ШИМ:

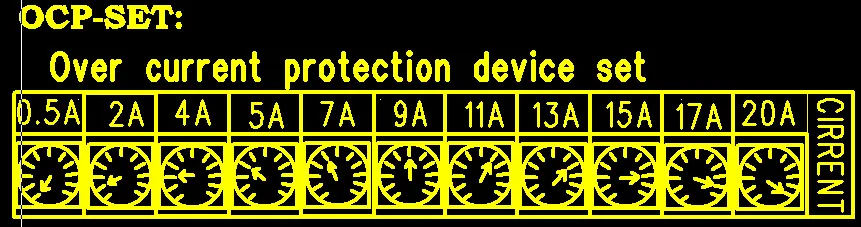

1) потенциометр перегрузки по току/стойлу (OCP-SET) настройки:
Потенциометр тока, вы можете установить двигатель перегрузки по току. OCP-SET потенциометра регулировки-это потенциометр настройки перегрузки по току двигателя, функция-остановить двигатель и защитить двигатель, драйвер от выгорания, когда двигатель перегрузки по току или заблокирован-ротор, В среднее время выходной сигнал к контроллеру ПК для ПЛК или контрольной карты.
Настройка положения потенциометра «OCP-SET». Соответствие следующим образом:

О: в общем, щеточный двигатель постоянного тока имеет большой пусковой ток и направление двигателя Реверсивный ток также большой. Обычно он может достигать около 5 раз тока без нагрузки двигателя или более. Таким образом, при установке двигателя по току он может быть больше.
B: в соответствии с ситуацией, регулировка скорости вращения как высокая, скорость вращения устанавливается на самую высокую, выключение питания, затем включение без, установка точки немного больше красный светильник включения. Если вам не нужна эта функция или нагрузка двигателя может сильно измениться, просто установите потенциометр по часовой стрелке как максимум.
2) 4-20мА входной сигнал потенциометра (4-20 ма-ADJ) соответствующие настройки сигнала:
Текущая входная скорость управляющего сигнала "4 ~ 20mA-ADJ" Настройка потенциометра:
Когда потенциометр используется для управления скоростью сигнала 4-20 мА, Контролируйте соответствие сигнала и скорость вращения. Обычно это не нужно регулировать. Если обнаружится, что фактическая скорость вращения и контрольный сигнал не соответствуют, вы можете слегка отрегулировать потенциометр.
3) измеритель частоты входного сигнала PWM (PWM - FRQ) Настройка:
При настройке внешнего PWM входа (а именно потенциометра ручное управление скоростью, 0-10 В/0-5 в регулирование скорости напряжения, 4-20 мА регулирование скорости тока), управление скоростью двигателя использует PWM сигнал, произведенный внутренним MCU драйвера. В этот момент потенциометр может установить частоту ШИМ управления скоростью двигателя. По умолчанию 16 кГц, как правило, не рекомендуется менять.
Если изменить эту настройку, будет изменен рабочий шум двигателя, эффективность и резонансная точка машинного оборудования. Вы можете изменить эту настройку потенциометра, если настройки по умолчанию не подходят для вашего требования к шуму, эффективности и резонансу. По часовой стрелке для увеличения частоты и против часовой стрелки для уменьшения частоты. Диапазон регулировки составляет 2-20 кГц.

Другое окружающая Обстановка:
1. Поддерживает Вход переменного или постоянного тока, диапазон напряжения постоянного тока: + 20 ~ + 150 в, Переменный ток: 15 ~ 110 В.
1) обычно мы преобразуем 220 В/380 В в 110 В с трансформатором.
2) в некоторых странах напряжение составляет 115 В, 120 в или 127 в, что повредит драйвер. Например, этот драйвер может подключаться к сети питания в Японии напрямую, но не в США.
3) трансформатор рекомендуется использовать и преобразовывать питание от сети в менее 110 В для питания драйвера.
4) Мощность емкость Мощность силового трансформатора зависит от нагрузки двигателя, как правило, это моторный Номинальный Мощность/0,8 и может быть немного больше. Например, 500 Вт мотор, 500/0.8 = 625 Вт, выберите 600 Вт или 650 Вт трансформатор

Внешний Управление проводка:
Контроллер скорости используется с PLC, MACH3 контрольной картой, SCM для регулирования скорости.
Для ПЛК
В набор входят 4 составляющих элемента-цифра DIP-переключатель как "снаружи ШИМ» (SW1-OFF, SW2-OFF, SW3-ON, SW4-OFF)
1)COM + 5 В: Подключите резистор (1.5kR-3kR) в серии к COM или power 24V + PLC.
Внешний ШИМ: подключение к PWM сигналу IO соединитель PLC
2) Используйте разъем IO1 высокого/низкого уровня для подключения DIR,
3) Используйте разъем IO2 высокого/низкого уровня для подключения EN,

Для MACH3 Управление карты
В набор входят 4 составляющих элемента-цифра DIP-переключатель как "снаружи ШИМ» (SW1-OFF, SW2-OFF, SW3-ON, SW4-OFF)
COM + 5 В: подключение к контрольной карте MACH3 5 В
Внешняя ШИМ: PWM сигнал MACH3, некоторые карты управления используют P1 разъем, некоторые используют P17.

Посылка включает в себя:

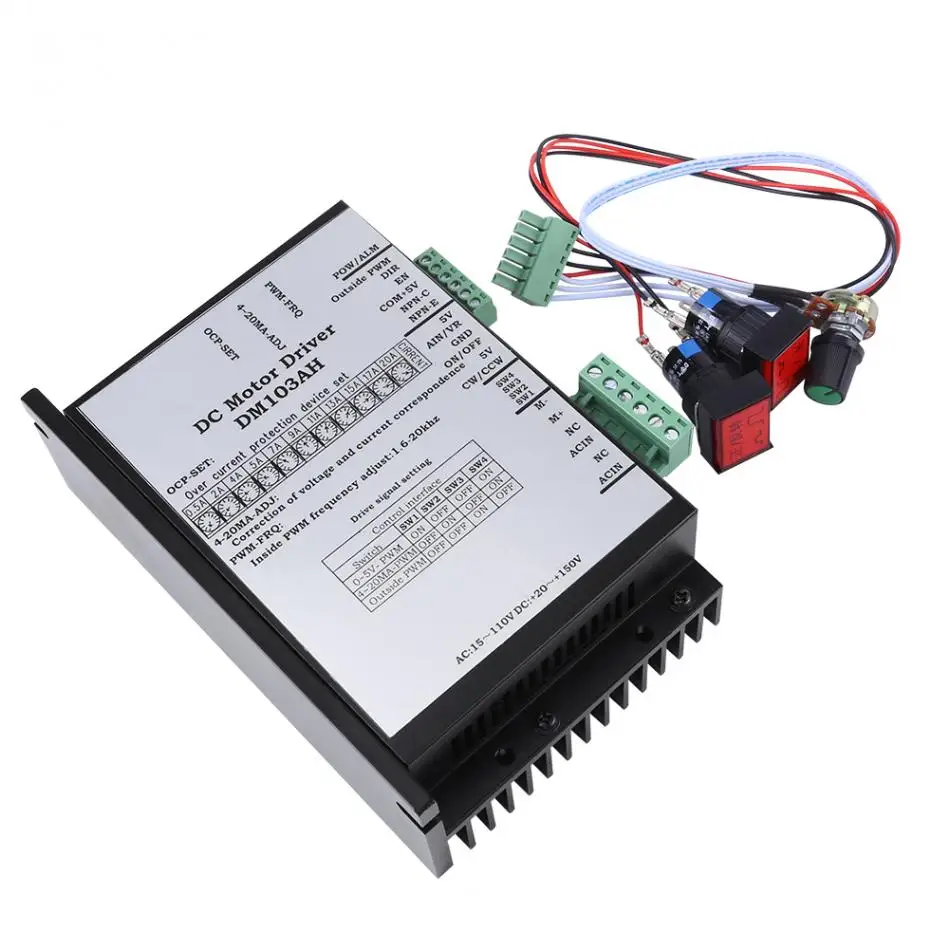

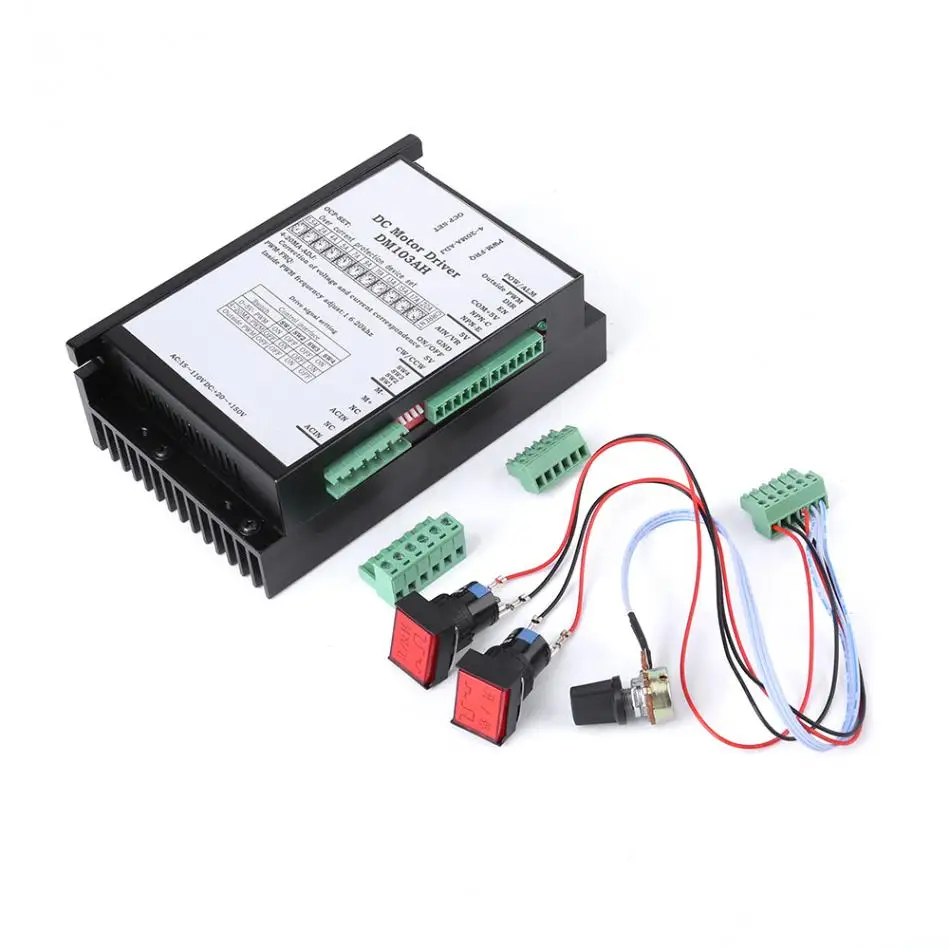

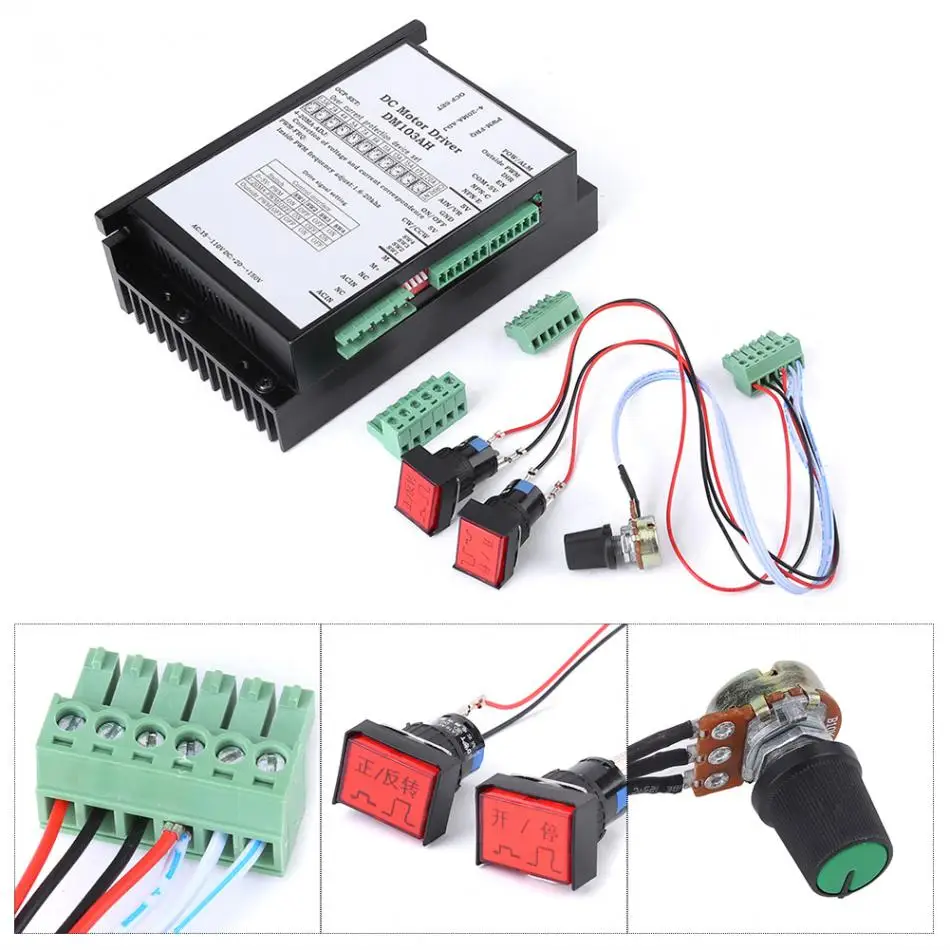

(1 шт.);Скорость контроллер
