BLDC трехфазный бесщеточный контроллер бесщеточного двигателя постоянного тока

BLDC трехфазный бесщеточный контроллер бесщеточного двигателя постоянного тока

Моднявка = ckeditor

Прямые продажи с фабрики, оптовая продажа

Примечание: Данный диск является трехфазным бесщеточным корпусом постоянного тока. Мотор может работать нормально без зала.

Конечная обновления BLDC с большим числом значений напряжения 6,5-с алюминиевой крышкой, 50В высокой мощности 380 Вт DC трехфазный высокоскоростной безщеточный безиндуктивный контроллер, новый PWM сигналов поддержка входного сигнала 3,3 V PLC 0-5V Аналоговый количество дистанционное управление наивысшей мощности

Совет: ребенок-это независимая продукция для исследований и разработки компании, схема не представлена, пожалуйста, поймите, часть ключа от копирования была отполирована, не возражайте, чтобы не снимать

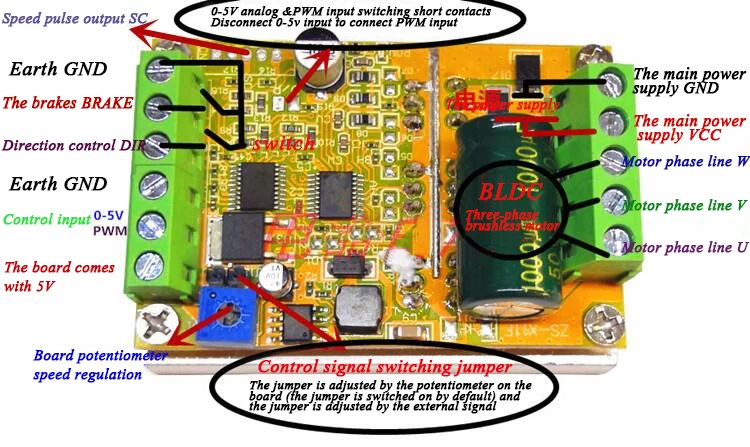

Интерфейс Описание:

1. Мощность двигателя фазовой линии U V W

2. Материнская плата GND 5 в поставляется с источником питания (ток не превышает 300 мА)

3.VCC GND основной источник питания двигателя (внешний блок питания постоянного тока)

4.SC импульсный сигнал на выходе

5.DIR положительное и отрицательное управление (внешний свинцовый переключатель)

6. Управление тормозным тормозом (внешний свинцовый переключатель)

Вход сигнала PWM 6,0-5 В, контроль скорости (бортовой потенциометр, контроль скорости, также может быть переключен на внешний аналоговый сигнал 0-5 В, входная скорость входного сигнала PWM)

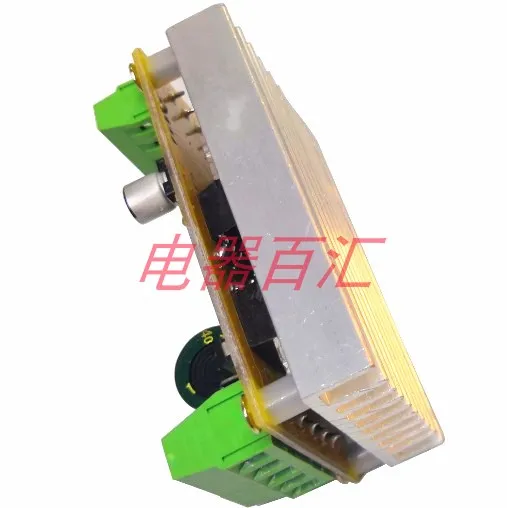

Производительность всего процесса SMD, стабильный пользовательский интерфейс со всеми клеммами. Стандартный теплоотвод, Встроенный потенциометр скорости

Материнская плата Технические характеристики:

Название продукта: 380 Вт бесщеточный без контроллера двигателя постоянного тока

Модель: ZS-X11F

Рабочее напряжение: 6,5-с алюминиевой крышкой, 50В

Ток привода: Номинальная 16 А плюс воздушное охлаждение 30 А

Максимальная мощность: 380 Вт

Защита от перегрузки: нет (требуется внешний предохранитель)

Защита стойла: Да (ток автоматически падает после блокировки)

Защита от перегрева: Да (температура выше 100 градусов, мощность падает наполовину)

Максимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсного мотора), 40000 об/мин (12-полюсного мотора), 35000 об/мин (14-полюсного мотора).

Размер изделия: длина 63 мм * ширина 45 мм * Высота 31 мм

Вес: около 76 г

Меры предосторожности:

1. В источника питания короткого замыкания на Главная плата не имеет предохранитель, а Встроенная в само-дополнение приведет к тому, что чип на плате для того, чтобы быть полностью повреждены (даже если это 1 секунда).

2. Во время нормальной работы, есть Дискретная защита от перегрузки по току на выходе двигателя. Поскольку мощность и ток модуля очень велики, пожалуйста, не допускайте коротких замыканий, когда модуль не работает нормально. После того, как короткое замыкание имеет возможность сжигания линии, первая машина для тестирования проводки, пожалуйста, используйте небольшой ток и тест на низкое напряжение, после чего хорошо, затем проходите высокий ток и высокое напряжение, поскольку это модульный модуль для продажи, обратите внимание на изоляцию проводки, При сильном напряжении не допускается касание деталей платы.

3. Не подключайте двигатель, который, очевидно, несовместим с напряжением и током модуля привода или дальним расстоянием, чтобы избежать непонятного повреждения «неровности».

4. Получите товар, если есть какие-либо неясные проводки и использования, пожалуйста, свяжитесь с нами в первый раз, даже если есть какие-либо проблемы с использованием продукта, вы также можете обсудить этот вопрос и правильно разобраться в нем.
