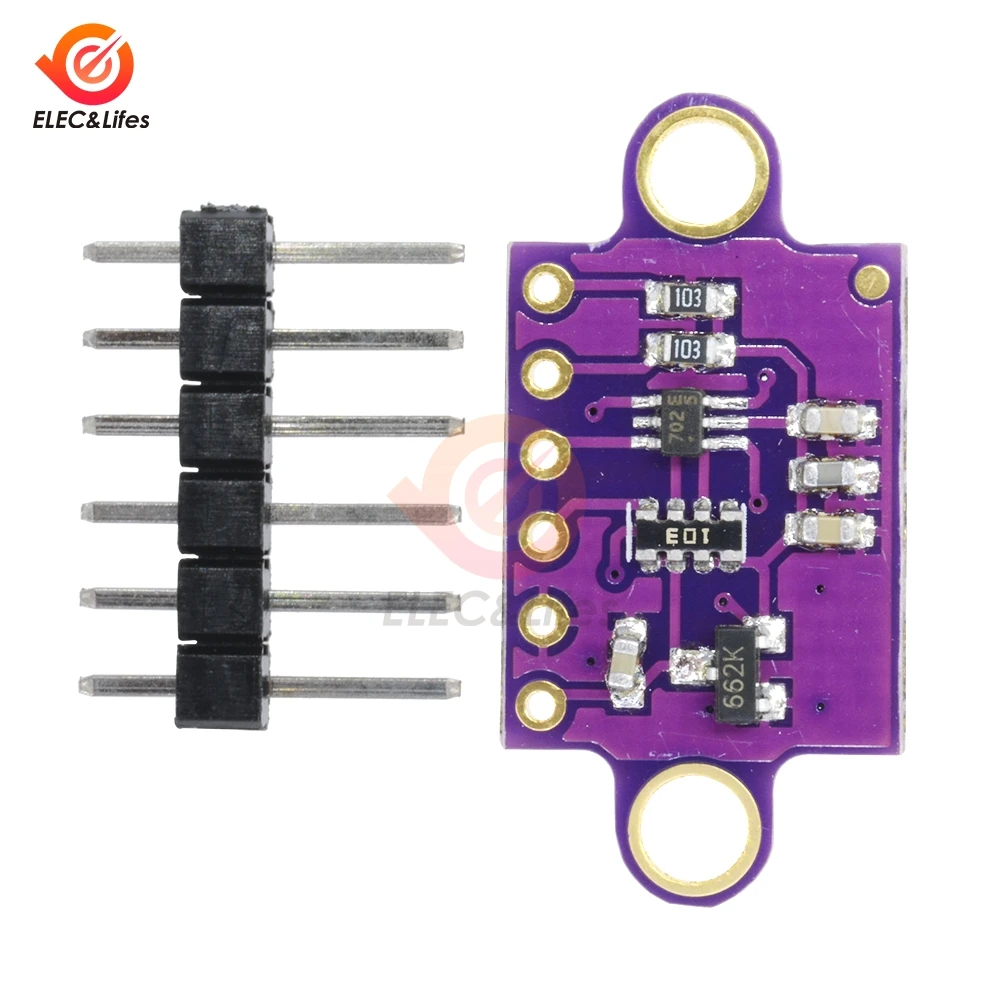

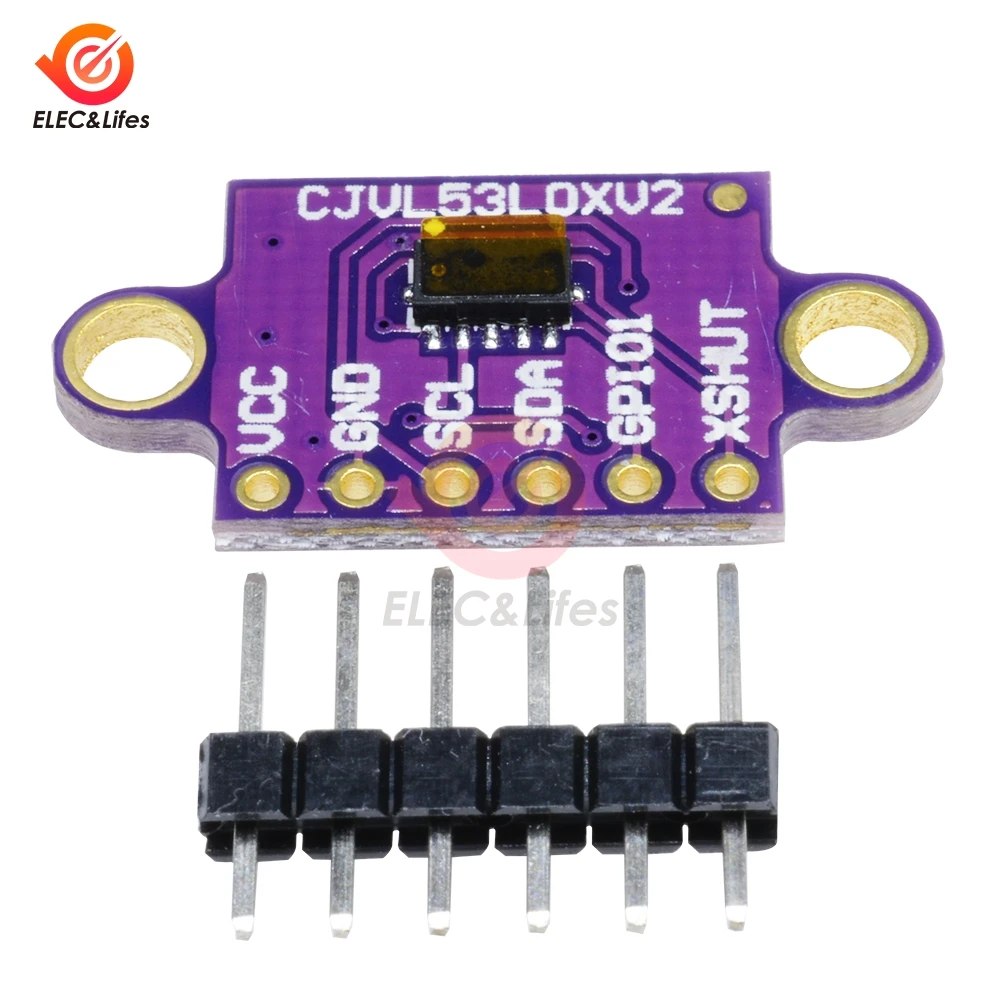

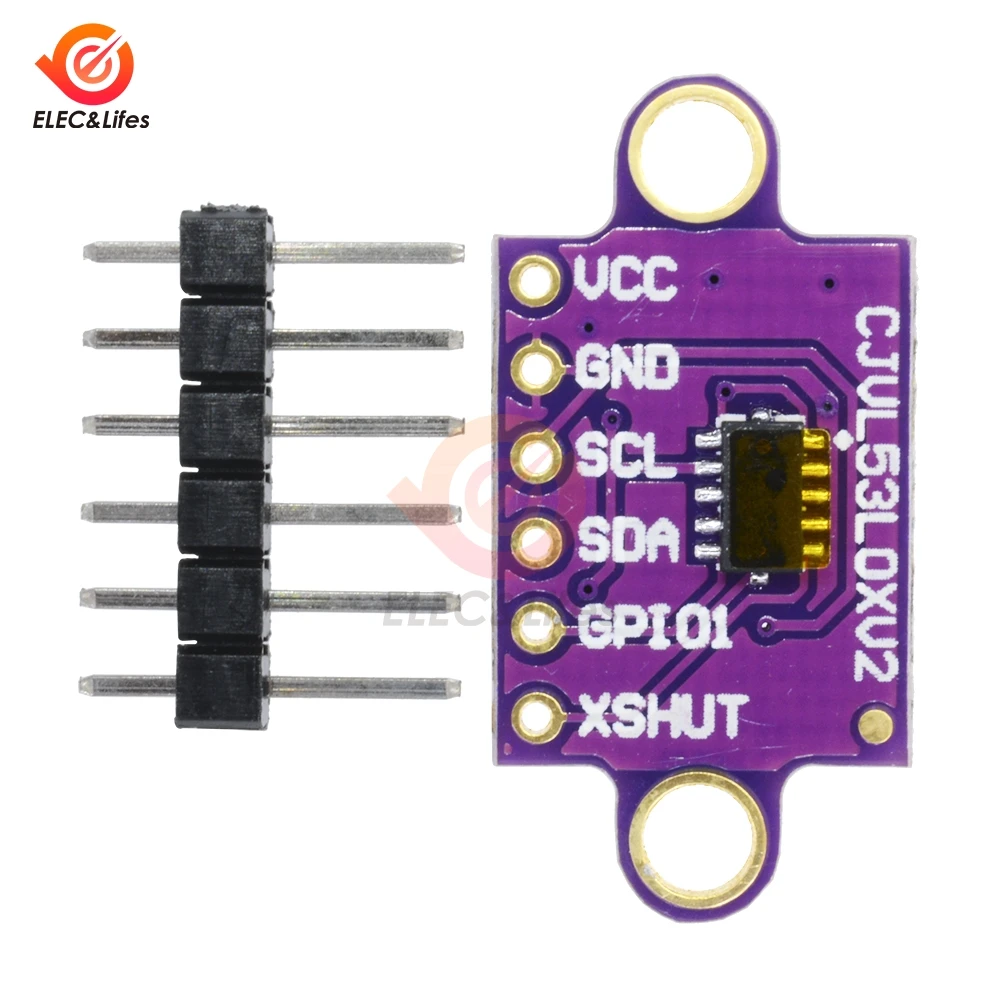

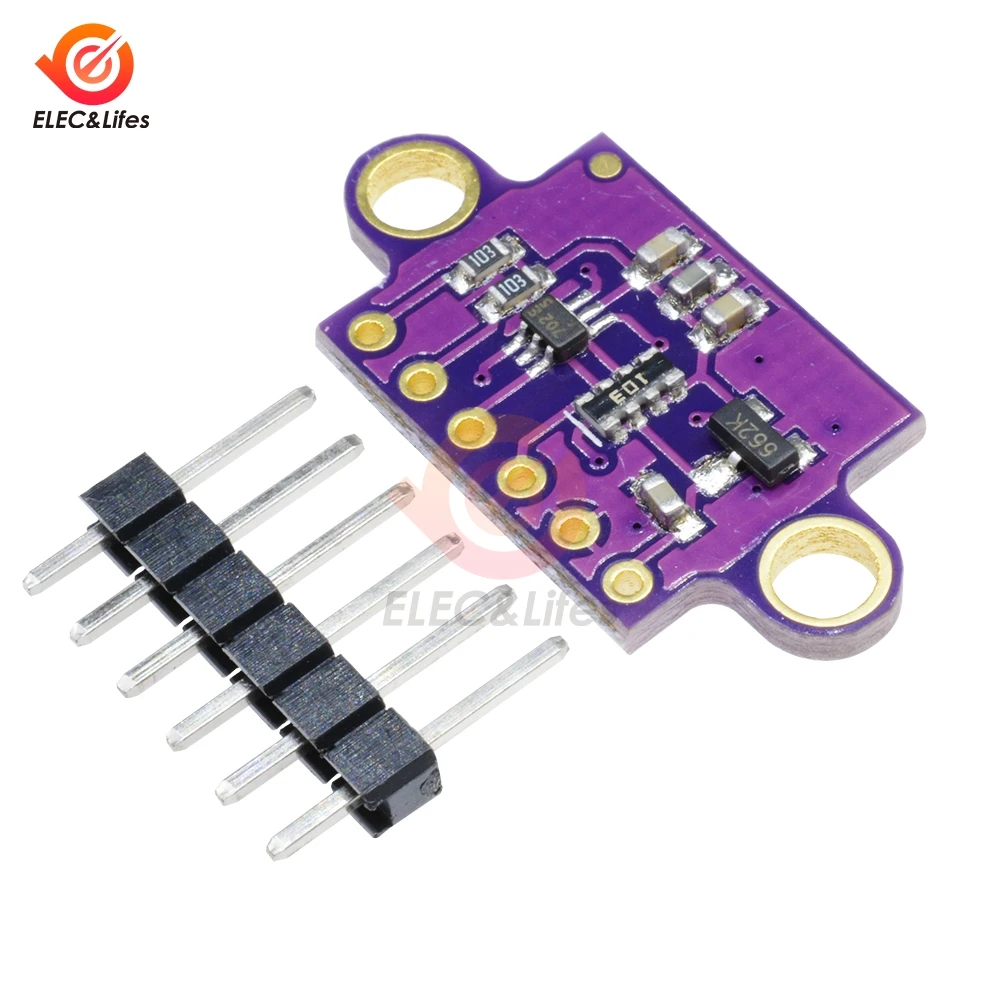

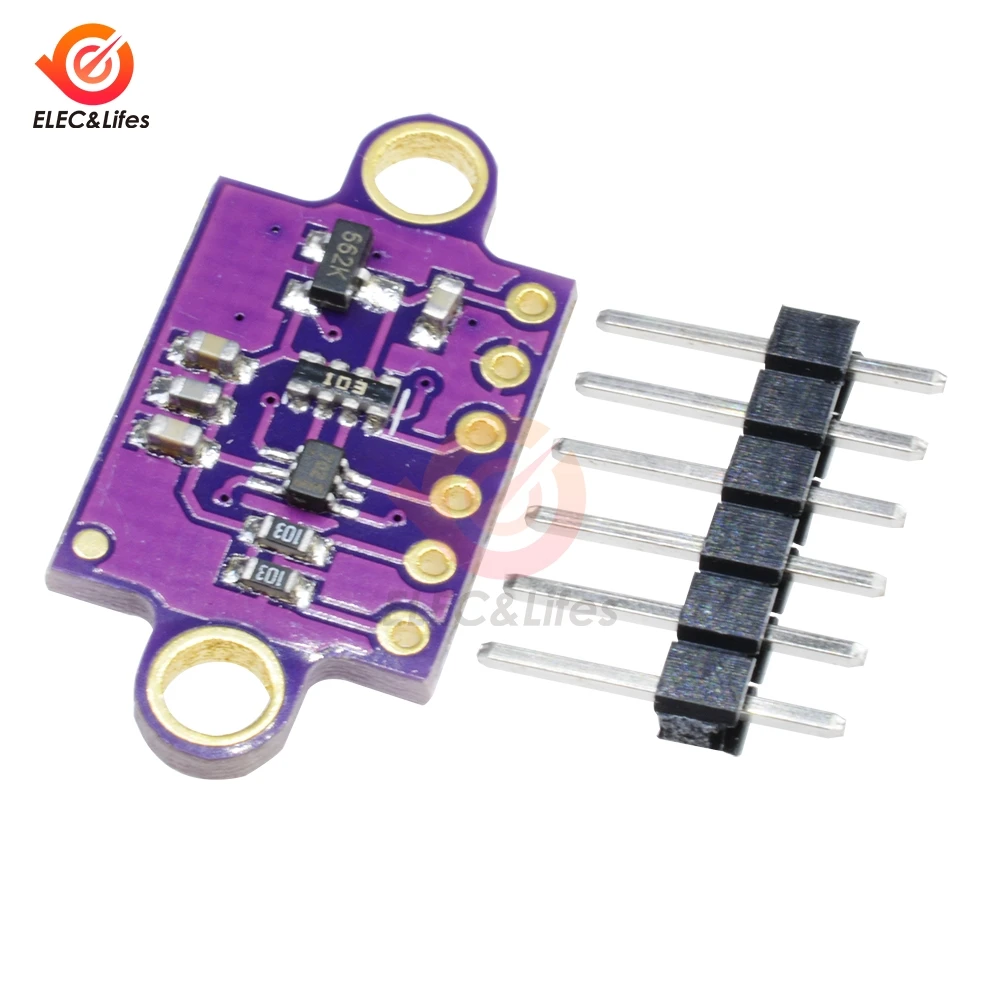

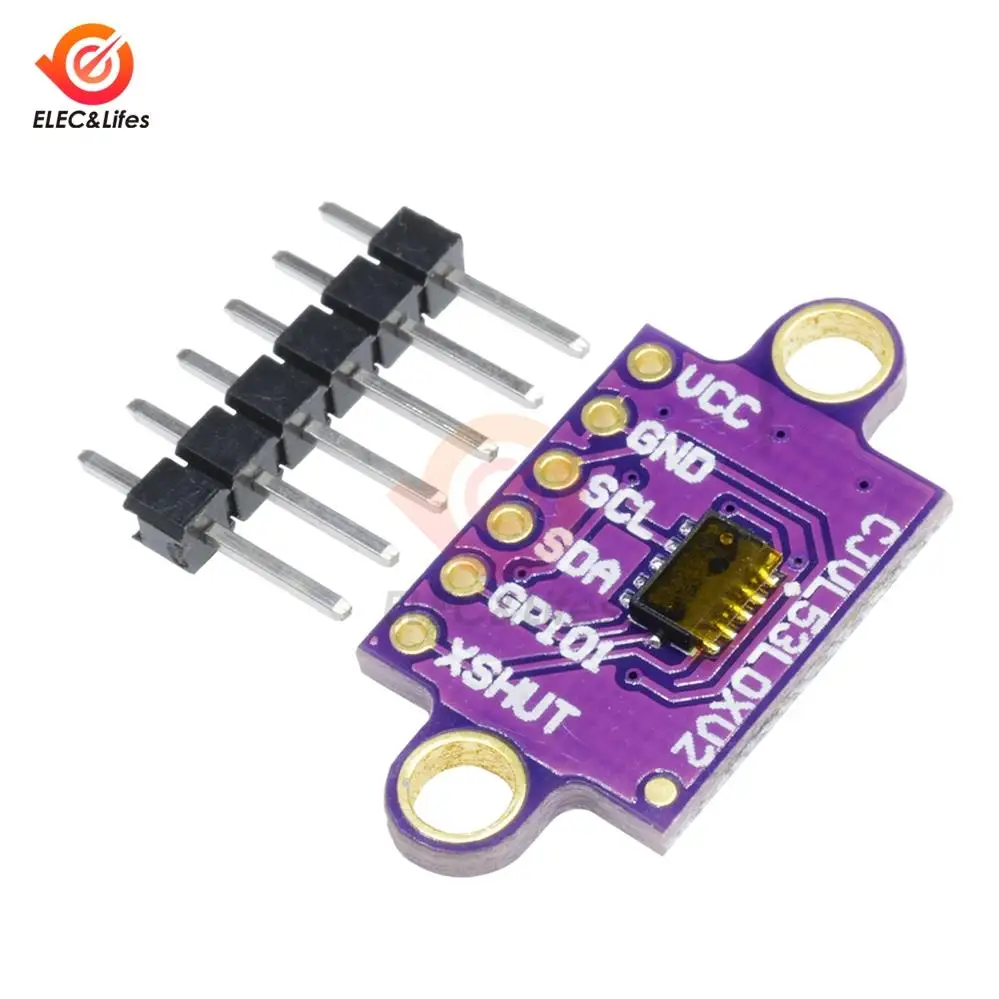

GY VL53L0XV2 время полета (Тоф) лазерный датчик диапазона модуль прорыва 940nm расстояния

---

38113

Рекомендуется

Описание: VL53L0X от ST Microelectronics-это система контроля времени полета, интегрированная в компактный модуль. Эта плата является перевозчиком VL53L0X, поэтому мы рекомендуем внимательно прочитать таблицу данных VL53L0X (1MB pdf) перед использованием этого продукта.   Лампа VL53L0 использует технологию ST F, чтобы точно измерить, сколько времени требуется для излучений импульсов инфракрасного лазерного светильник, чтобы достичь ближайшего объекта и быть отраженным обратно к детектору, таким образом, его можно считать крошечной, автономной системой лидара. Это измерение времени полета (TOF) позволяет точно определить абсолютное расстояние до цели без отражения объекта, значительно влияющего на измерение. Датчик может сообщать о расстояниях до 2 м (6,6 футов) с разрешением 1 мм, но его эффективный диапазон и точность (шум) В значительной степени зависит от условий окружающей среды и целевых характеристик, таких как коэффициент отражения и размер, а также конфигурации датчика. (Точность датчика определяется в диапазоне от ± 3% в лучшем случае до более ± 10% в менее оптимальных условиях.) Различные измерения доступны через интерфейс I & sup;2;C (TWI), который также используется для настройки настроек датчика, и датчик предоставляет два дополнительных контакта: вход выключения и выход прерывания. VL53L0X-отличный IC, но его маленькая, бессвинцовая, LGA посылка затрудняет использование типичным студентом или любителем. Он также работает при рекомендуемом напряжении 2,8 В, что может затруднить взаимодействие для микроконтроллеров, работающих на 3,3 В или 5 В. Наша секционная плата решает эти проблемы, что облегчает начало работы с помощью датчика, сохраняя общий размер как можно меньше.   Описание штифта: VDD регулируемый выход 2,8 В. Почти 150 мА доступно для питания внешних компонентов. (Если вы хотите обойти внутренний регулятор, вы можете вместо этого использовать этот штырь в качестве входного сигнала 2,8 В с отключением от вина.) Это основной источник питания от 2,6 В до 5,5 В. Линейки SCL и SDA уровня тянут I & sup;2;C линии высоко до этого уровня. GND наземное (0 В) соединение для вашего источника питания. Ваш источник управления I & sup;2;C также должен поделиться общей землей с этой доской. SDA Level-Смещенный I & sup;2;C линия передачи данных: HIGH is VIN, LOW is 0 V SCL Level-смещение I & sup;2;C линия часов: HIGH is VIN, LOW is 0 V XSHUT Этот штырь является входом выключения с низким уровнем активности; Плата тянет его до VDD, чтобы включить датчик по умолчанию. При вождении этого штыря датчик находится в режиме ожидания. Этот вход не смещается на уровне.
