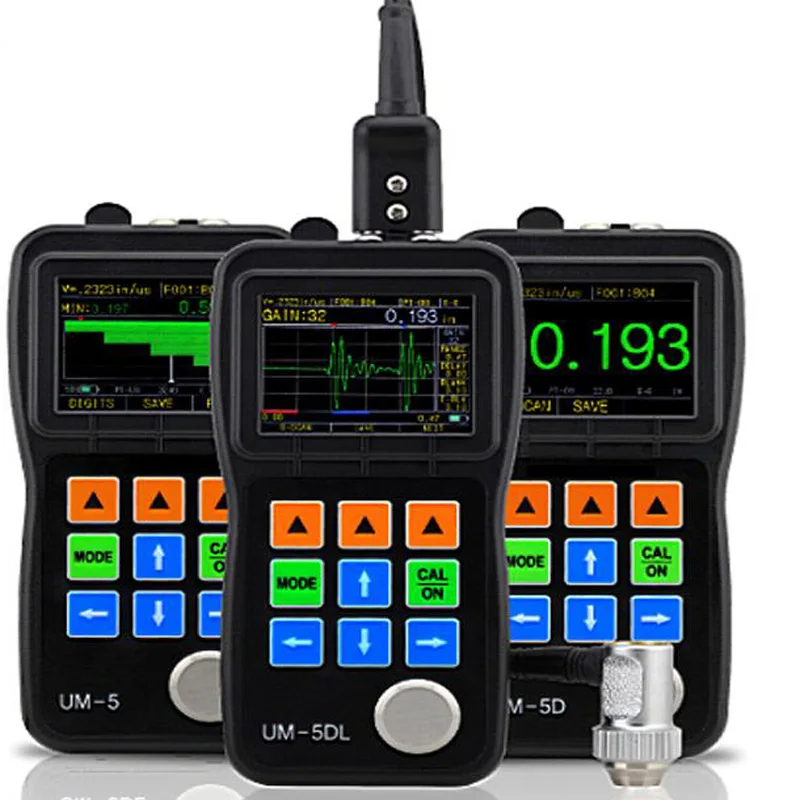

UM 5DL точность ультразвуковой толщиномер TFT Цвет экран A & B сканирования

---

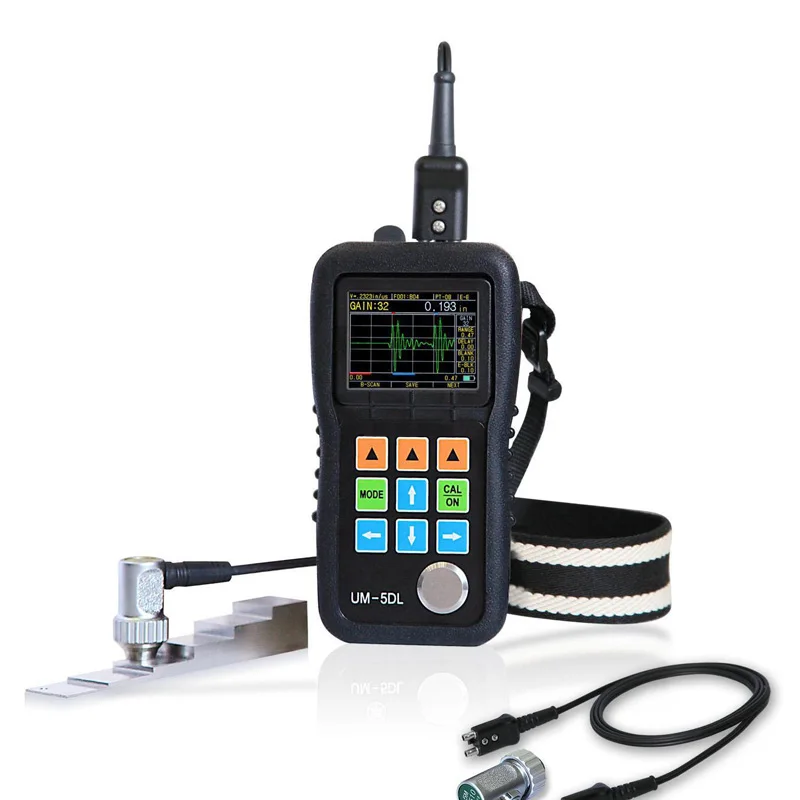

UM-5DL точность ультразвуковой толщиномер TFT Цвет экран A & B сканирования портативный Толщина метр через краски и покрытия

1. цветной OLED 320x240 пикселей дисплей

2. Одновременное отображение цвета A-Scan и толщины 3. Контроль усиления, заглушки, ворот, диапазона, задержки, RF и выпрямления режимов 4. Отображение b-сканирования на основе времени 5.Режим эхо-эхо (через краску и покрытия) 6. хранит 100000 показаний и 1000 сигналов Если обычные Толщиномеры некомпетентны в грубых применениях. Пожалуйста, обратитесь к нашему UM-5, который увеличит эффективность измерения для сложных приложений и предоставит вам Экономичные измерительные решения. UM-5DL Управление принцип Обычный Ультразвуковой толщиномер с принцип импульса/эха метод может сделать тест следующими двумя условиями. 1. Первое обратное эхо должно быть выше ворот. (Высота электрического уровня ворот не регулируется) 2. никаких других шумовых волн перед первым изнанкой эхо выше ворот. (В противном случае мы получим толщину, где производится шумовая волна) Для некоторых условий вышеуказанные ситуации не могут быть удовлетворены, например, сильно коррозионные вблизи поверхности, грубые зерновые материалы (например. чугун), алюминий, трубы небольшого диаметра, супер тонкий лист, супер толстая плита, шероховатая поверхность, неравномерная внутренняя структура, дефект содержал workpiece, Ламинирование и т. д., которое не может быть Протестировано обычными измерителями. UM-5DL легко решит вышеуказанные проблемы: 1. Сделайте первую нижнюю волну выше ворот путем регулировки усиления и высоты ворот. 2. аннулировать шумовые волны перед первой нижней волной функцией заглушки. Основные особенности UM-5DL Живой цвет A-Scan Пользователь может непосредственно видеть цвет сигнала из Ультразвуковой свисток (или сканирования) на экране, что очень важно для случаев, которые мы должны проверить правильность результаты тестирования. Многие случаи могут привести к неправильным результатам тестирования или даже к отсутствию показаний. Мы можем легко найти причины через A-scan. Отрегулируйте три параметра усиления, взлома, ворот, и тогда мы получим правильные показания. использование сигнала: проверка правильности показаний толщины, выяснение причин воздействия тестирования и настройка параметров для решения проблем. Усиления Отрегулируйте коэффициент усиления эхо-сигнала, увеличивая и уменьшая его на 1 дБ вручную. Он достаточно эффективен для акустических материалов затухания (например, чугуна). Опустите передние волны, заглушив Гашения Аннулируйте волны в красной заглушающей полосе и опустите бесполезные шумовые волны, которые воздействуют на измерение, как волны, вызванные шероховатой поверхностью или неравномерной внутренней структурой. Ворота Датчик получит чтение только тогда, когда волна опускает передние шумовые волны, заглушив выше ворот. Так что регулируемая высота ворот очень важна, особенно для применения низких эхо-сигналов (например, супер тонкий лист, супер толстая пластина) Красная стрелка Первая точка пересечения Между сигналом и воротами указывает красной стрелкой, что поможет определить правильность толщины (при правильном тестировании красная стрелка должна указать переднюю часть первого нижнего эха). Сигнала 0,02 дюймовый лист PT05 Диапазон Отрегулируйте область волн на экране, и они визуально сжаты или расправлены. Без правильного диапазона волн волна может быть вне экрана, но правильное чтение все равно покажет. Задержки При начальном положении волны на экране волна будет перемещаться визуально. Без правильного диапазона волн волна может быть вне экрана, но правильное чтение все равно покажет. Функции диапазона и задержки могут увеличить любой участок волны, отображаемой на экране. B-интерфейс сканирования Живой цвет B-Scan Толщиномер серии UM-5 имеет функцию B-scan time-base. Перемещайте зонд по поверхности заготовки, затем поперечный профиль дисплея заготовки, используйте для наблюдения за нижним контуром заготовки. При удалении зонда из заготовки он может автоматически фиксировать минимальное значение изображения B-scan и указывать положение минимального красным треугольником. Вы можете увидеть любое значение толщины точки изображения B-scan, перемещая указатель. Режимы рецидивации: четыре режима селективного RF: опишите всю эхо-форму; Половина +: показать полуволновой положительный без полуволновой отрицательной; Половина-: показать полуволновой отрицательный без полуволновой отрицательный; Полный: Показать как полуволновой положительный, так и полуволновой отрицательный. Наполовину положительный сигнал тревоги Через покрытие или Краски измерения толщины, UM-5DL предлагает сквозное покрытие или толщину краски, измерительные возможности-Теперь вы можете протестировать баки ed краски, трубы и т. д., без необходимости удаления краски или внести исправления для толщины краски: 1, без необходимости нулевой калибровки; 2, высокая стабильность, измеренное значение не влияет на давление зонда, толщину слоя и влияние поверхностных пятен грязи; 3, датчик тока питания. Более практические функции Разница/скорость DIFF/RR %: этот интерфейс отображает измеренный в настоящее время и номинальную толщину ввода пользователя, разница между измеренной в настоящее время толщиной и номинальной толщиной и соотношением между разницей и номинальной толщиной. Перед использованием этого режима необходимо предварительно установить номинальную толщину. Макс./мин. Захват: в этом режиме текущая толщина, минимальная толщина и максимальная толщина будут отображаться на экране одновременно. Вы можете тащить зонд по поверхности работы, и минимальный и максимальный будет отображаться автоматически на экране. Режим будильника: изменение цвета динамического сигнала на будильнике Скорость обновления: Обновите скорость измерения. Дополнительно 4 Гц, 8 Гц и 16 Гц. Доступны несколько языков: английский, китайский, японский и т. д. Белые цифры показывают, что муфта DIFF. RR. Режим Мин./Макс. Режим захвата красные цифры на сигнализации
