Последовательный сервер/6 канальная сеть передачи TTL/Интернет вещей/сеть

Последовательный сервер/6 канальная сеть передачи TTL/Интернет вещей/сеть

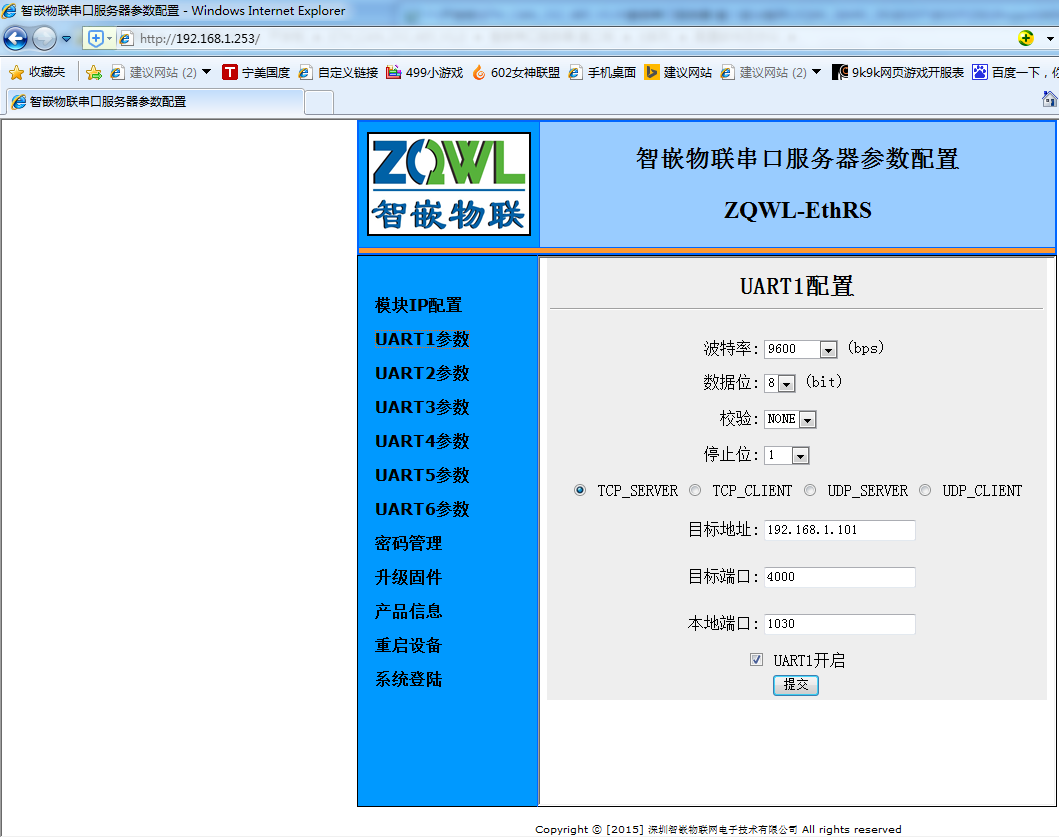

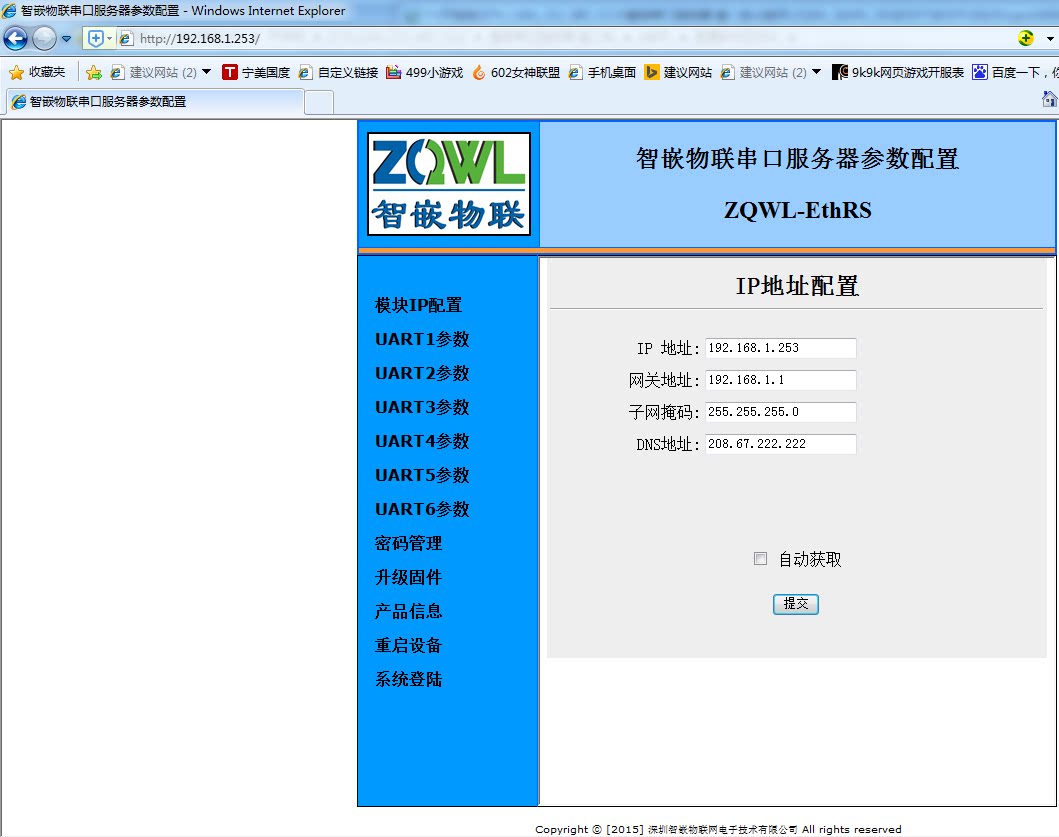

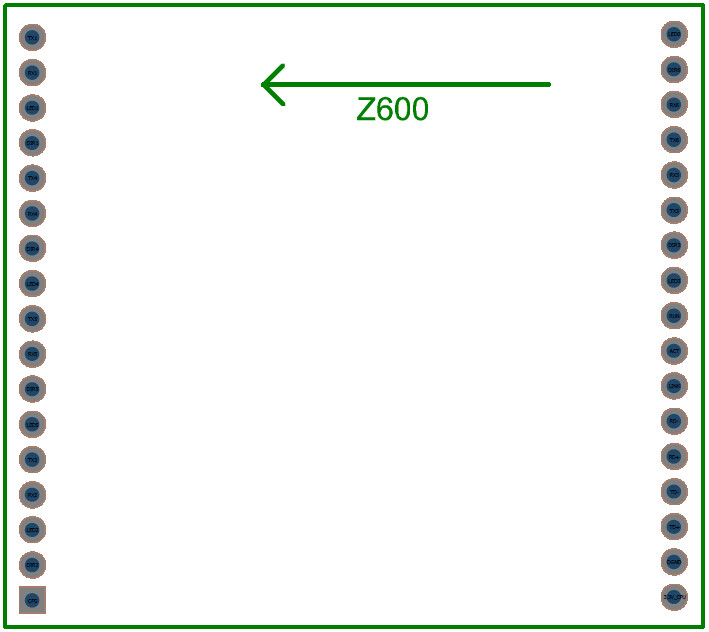

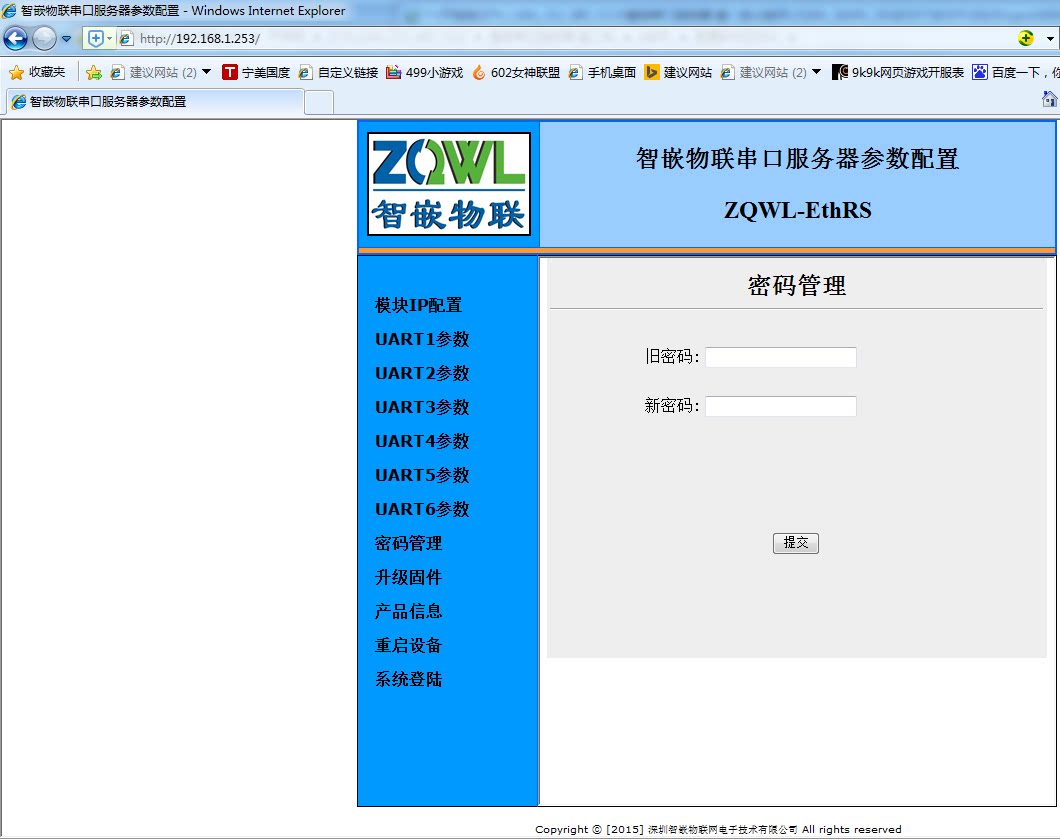

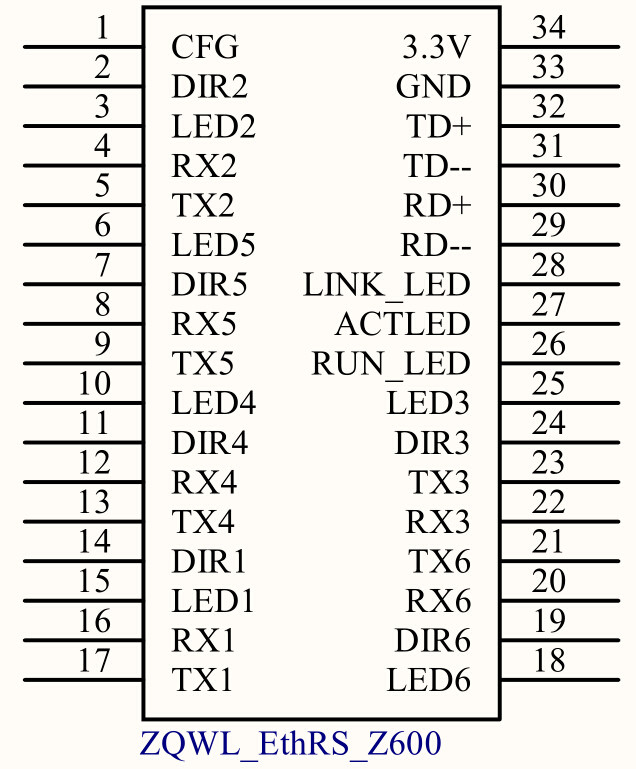

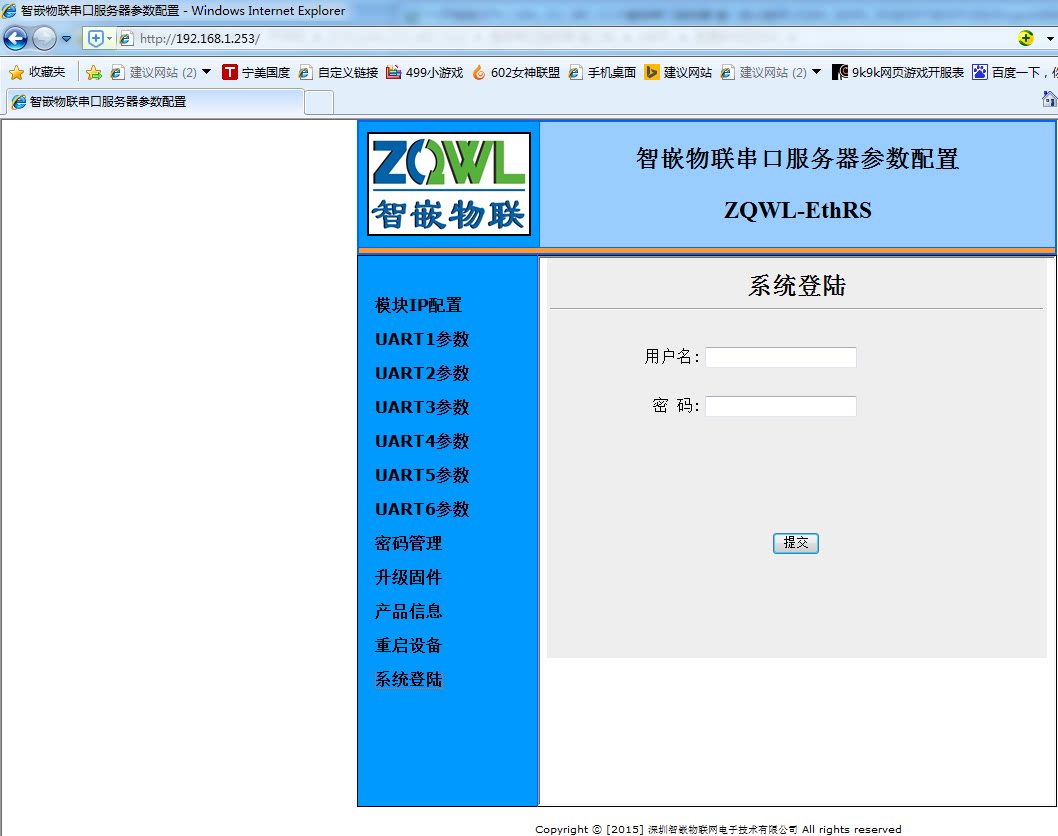

I. Краткое введение функции модуляZQWL-EthRS-Z6-это небольшой размер, высокая производительность и высокая стабильность последовательного серверного модуля (TTL-RJ45). Он объединяет шесть интерфейсы TTL (каждый с управлением направлением, поддержкой связи RS485) и один интерфейс Ethernet (с трансформатором). Пользователи могут легко завершить соединение между последовательными устройствами и сетевыми устройствами.2. Параметры оборудованияСерийный номерНазваниеПараметрОдинМодельZQWL_EthRS-Z6ДваПитание3,3 VТриПроцессор32 бит высокопроизводительный процессорЧетыреИнтерфейс EthernetАдаптивный интерфейс Ethernet 10 м/100 м, электромагнитная Изоляция 2 кВПятьTTLШесть интерфейсы TTL, каждый с управлением направлением, поддержка связи RS485; Поддержка скорости передачи данных 600 ~ 1024000ШестьСброс/восстановление заводских настроекС сигналом настройки выхода сброса/восстановленияIII. Сетевые по характеристикам· Поддержка статического и динамического IP;· Поддержка автоматического переключения между пересекающимися и прямыми линиями· Может быть установлен рабочий порт, целевой IP и целевой порт.· В режиме TCP сервера каждый TTL поддерживает четыре клиентских подключения, и несколько пользователей одновременно управляют последовательным устройством.· Поддержка функции DNS;· Поддержка функции сетевого обновления прошивки;· Он может общаться между сегментами сети, переключателями, маршрутизаторами, работать в локальных сетях или в Интернете.· Поддерживающие протоколы включают ETHERNET, ARP, IP, ICMP, UDP, DHCP и TCP.Характеристическая вязкость полимера. Аппаратные средства Интерфейс ОписаниеРазмер модуля схема     Модуль расширения, штыревая Панель серийный номер высокой четкости         V. Определение модуль расширения, штыревая панель Определение штифта показано в таблице 1. Таблица 1 сводные определения Pin-код Чистая этикетка Определение Примечания Один CFG Сброс/восстановление заводских настроек Высокий уровень более 5 секунд Два DIR2 Во-вторых TTL направление Управление Когда второй TTL используется в качестве RS485, используется штырь. Три LED2 Второй TTL сигнал индикатора передачи данных, нет сигнала на выходе высокого уровня, сигнал на выходе низкого уровня Для обозначения сигнала TTL может использоваться светодиодный индикатор. Четыре RX2 Во-вторых TTL приема сигнала Пять TX2 Во-вторых TTL передачи сигнала Шесть LED5 Пятый TTL указатель передачи данных, нет сигнала на выходе высокого уровня, сигнал на выходе низкого уровня Для обозначения сигнала TTL может использоваться светодиодный индикатор. Семь DIR5 Управление направлением TTL в пятом направлении Когда пятый TTL используется в качестве RS485, используется штырь. Восемь RX5 Получение сигнала TTL пятым способом Девять TX5 Передача сигнала TTL пятым способом Десять LED4 Четвёртый TTL сигнал индикатора передачи данных, нет сигнала на выходе высокого уровня, сигнал на выходе низкого уровня Для обозначения сигнала TTL может использоваться светодиодный индикатор. Eleven DIR4 Управление направлением TTL с четвертым способом Когда четвертый TTL используется в качестве RS485, используется штырь. Двенадцать RX4 4-сторонний TTL сигнал приема Тринадцать TX4 Передача сигнала TTL с четвертым способом Четырнадцать DIR1 Первый TTL направление Управление Когда первый TTL используется в качестве RS485, используется штырь. Пятнадцать LED1 Первый TTL индикатор передачи данных сигнал, нет сигнала на выходе высокого уровня, сигнал на выходе низкого уровня Для обозначения сигнала TTL может использоваться светодиодный индикатор. Шестнадцать RX1 Первый TTL приема сигнала Семнадцать TX1 Первый TTL передачи сигнала Восемнадцать LED6 6-сторонний TTL сигнал передачи данных, нет сигнала на выходе высокого уровня, сигнал на выходе низкого уровня Для обозначения сигнала TTL может использоваться светодиодный индикатор. Девятнадцать DIR6 Шестое управление направлением TTL Когда шестая TTL используется в качестве RS485, используется штырь. Двадцать RX6 Получение сигнала TTL шестым способом Двадцать один год TX6 Шестая передача сигнала TTL Двадцать два RX3 Третий способ приема TTL сигнала Двадцать три TX3 Третий способ передачи сигнала TTL Двадцати четырех DIR3 Третий способ TTL управления направлением Когда третий TTL используется в качестве RS485, используется штырь. Двадцать пять LED3 Третий TTL сигнал индикатора передачи данных, нет сигнала на выходе высокого уровня, сигнал на выходе низкого уровня Для обозначения сигнала TTL может использоваться светодиодный индикатор. Двадцать шесть RUN_LED Рабочий индикатор сигнала Один светодиодный (частота выходного чипа составляет около 1 Гц) Двадцать семь ACT_LED Сеть действия сигнала Когда в сети есть поток данных, есть выход сигнала Двадцать восемь LINK_LED Сетевой ссылки сигнала Когда сеть подключена, есть выход сигнала Двадцать девять RD -- Дифференциальный отрицательный полюс для сетевого приема Тридцать RD + Дифференциальный положительный полюс для сетевого приема Тридцать один ТД... Дифференциальный отрицательный полюс для передачи сети Тридцать два TD + Дифференциальный положительный полюс для сетевой передачи Тридцать три GND Мощность заземления Тридцать четыре 3,3 V 3,3 В Потребляемая мощность Модуль Настройка параметров Этот модуль может настроить параметры с помощью "интеллектуального каскадного программного обеспечения конфигурации Oral сервера" и веб-страниц. Обратите внимание, что новые заданные параметры не будут действовать до тех пор, пока модуль не будет перезапущен. (1) параметры конфигурации программного обеспечения с помощью интеллектуального вложенного oral сервера Параметры, может быть настроен заключаются в следующем: модуль IP, маска подсети, шлюз, DNS сервер, MAC адрес (или заводским настройкам по умолчанию), 6-way TTL параметры; И обновление прошивки модуля с помощью программного обеспечения конфигурации. Метод использования-это следующим образом: 1. Подключите модуль к компьютеру или маршрутизатору через сетевой кабель и включите модуль. Мигающий светильник D1 (около 1 Гц) указывает, что модуль запускается нормально. 2. Основные параметры (2) Настройка параметров через веб-страницыЕсли вы хотите настроить параметры с помощью веб-страниц, вы должны сначала узнать IP модуля. Если вы забудете внимательно, вы можете удерживать кнопку «CFG» в течение 5 секунд и восстановить заводские настройки модуля. В это время IP модуля 192.168.1.253.Введите: http:/192.168.1.253/. При возврате в браузер появляется страница Конфигурации, и вам нужно проверить имя пользователя и пароль (в соответствии с программным обеспечением конфигурации). Начальное имя пользователя-admin, а исходный пароль-admin.После успешного входа в систему вы можете настроить модуль:Как показано выше, на странице «конфигурация ip-адреса» вы можете настроить ip-информацию модуля и использовать ли вы автоматическое получение IP.Как показано выше, на странице «UART1 Configuration» (другие последовательные порты одинаковые) Вы можете задать необходимые параметры UART1.Как показано выше, на странице «Управление паролем» вы можете изменить пароль для входа в модуль.Модуль упаковка библиотеки
