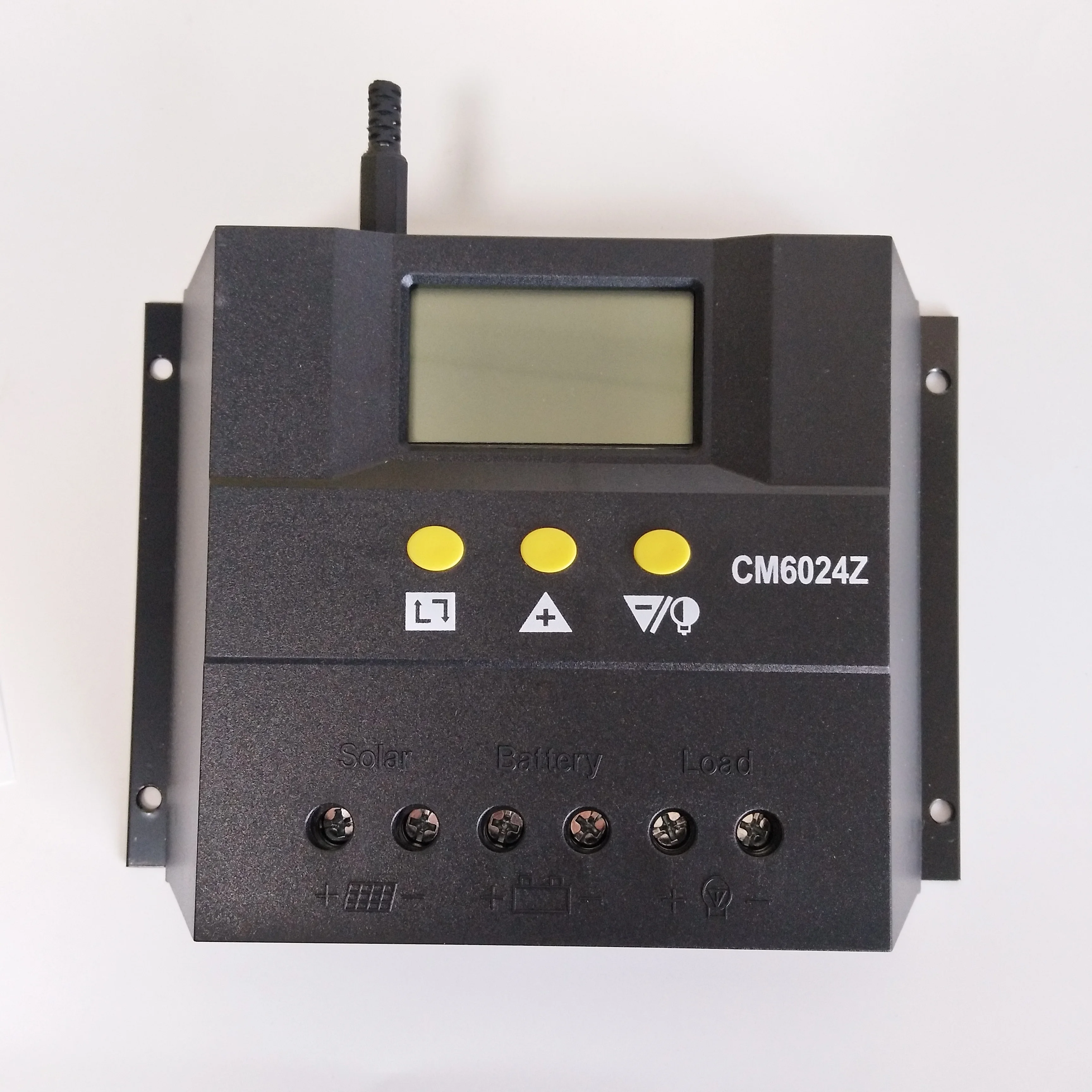

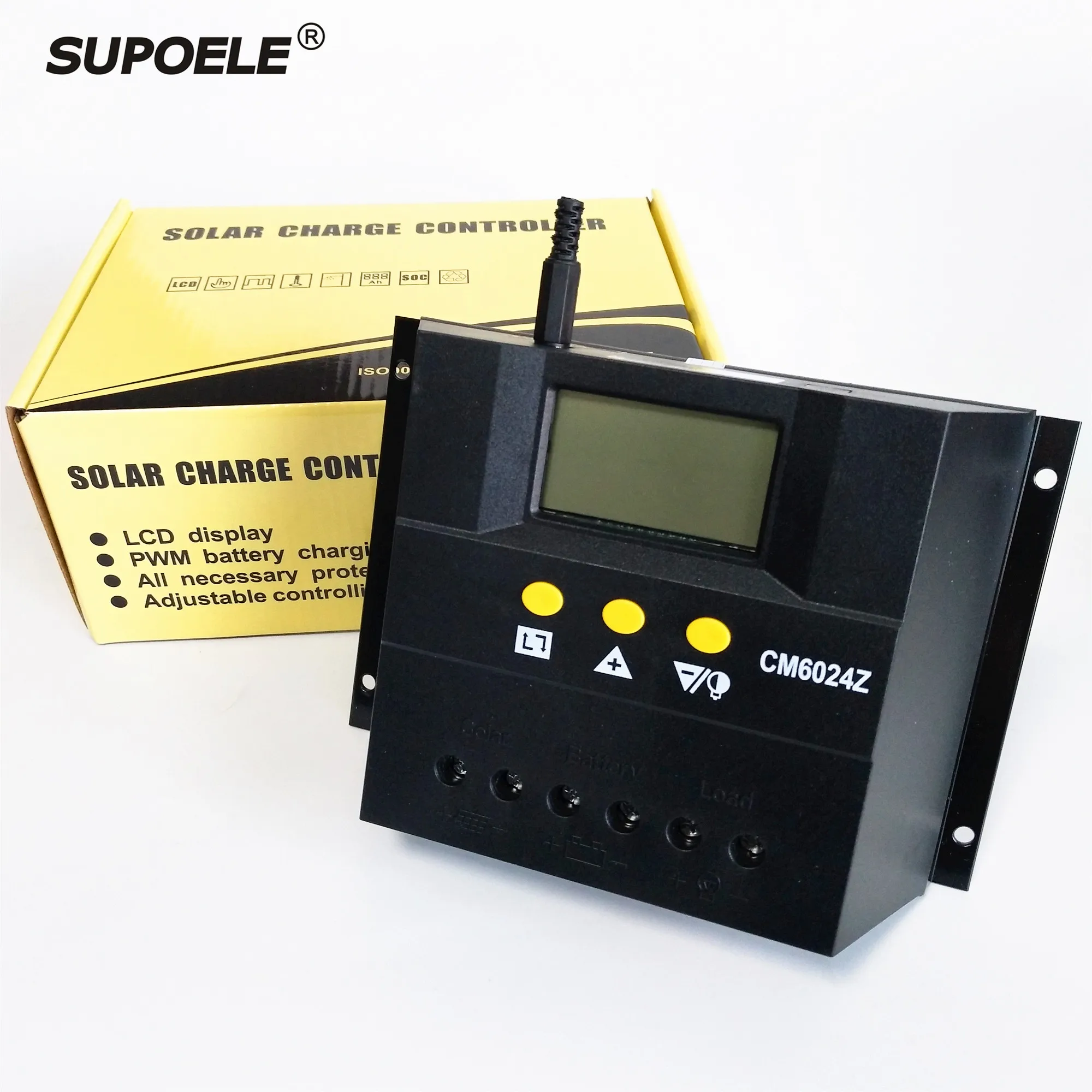

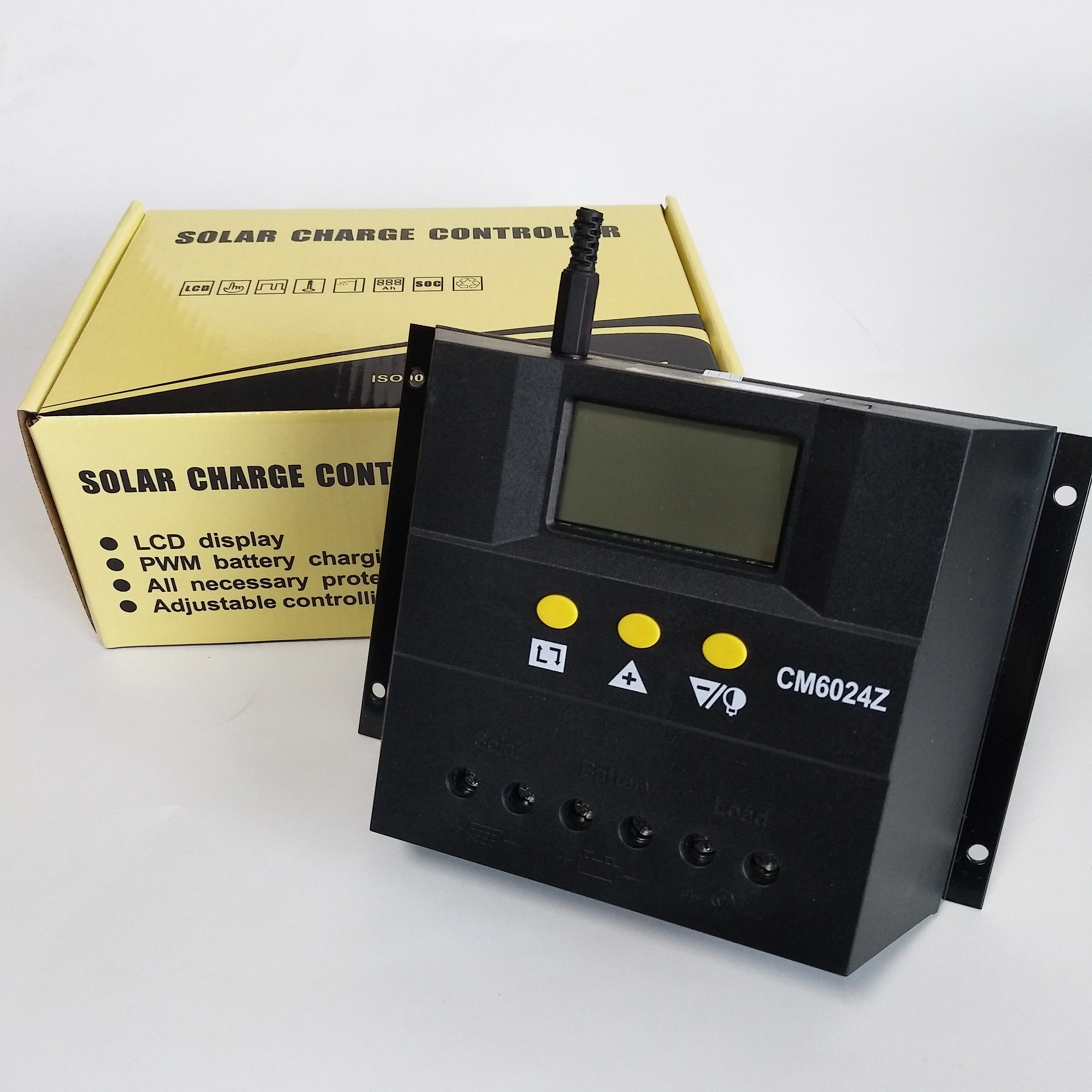

CM6024Z 60A 50A 40A 12V 24V Авто ЖК-дисплей дисплей PWM регулятором солнечного панели Батарея Контроллер заряда для солнечной системы дома для использования внутри помещений

Особенности:
> Изображение ЖК-графического символа
> Простое управление кнопками
> Система автоматической идентификации уровня напряжения
> С интеллектуальной функцией ШИМ режимом зарядки
> Автоматическая компенсация температуры
> Регулируемые параметры контроля заряда-разряда
> Настраиваемый режим работы нагрузки
> Перегрузка, защита от короткого замыкания
> Функция удаленного мониторинга и управления (на заказ)
> Защита от обратного разряда батареи
> Отключение низкого напряжения батареи (LVD)
> Защита обратного подключения аккумулятора
> Накопленная функция зарядки и разрядки часов

Характеристики продукта:
Модель: 60A контроллер солнечного заряда
Номинальное рабочее напряжение: 12 В/24 В постоянного тока авто
Номинальный рабочий ток: 60A
Напряжение солнечной панели: 50 в
Поплавковое зарядное напряжение (комплект): 13,8 В/27,6 в
Защита от низкого напряжения (набор): 10,7 В/21,4 в
Низкое напряжение Резервное копирование Linux (устанавливаемых): 12,5 V/25,0 V
Без потери нагрузки: 30 мА
Падение напряжения петли: 200 мВ
Компенсация температуры:-4мв/ячейка
Установочный максимальный кабель: 3 # AWG (25 мм2)
Рабочая температура: -20 ~ 50
Температура хранения: -30 ~ 70
Требования к температуре: ≤ 90%, без конденсации
Размеры: 130 мм × 188 мм × 62 мм
Расстояние между монтажными отверстиями: 98 мм × 178 мм -- Φ5
Вес: ≤ 700 г
Режим зарядки: Режим ШИМ
Солнечная панель powe: 720 Вт/12 В 1440 Вт/24 В

Установка
1. Готовые инструменты и кабели. Рекомендуем вам подходить к нужным кабелям. Убедитесь, что плотность тока <4мм2, проводящая для уменьшения падения напряжения линии. Рекомендуется: 60A с кабелем 20 мм2. Проверьте погоду на месте установки соответствие соответствующим требованиям безопасности. Пожалуйста, избегайте влажных, пыльных, есть место огнеопасных, взрывоопасных и коррозионных газов с помощью контроллера для установки.
2. Установите контроллер в фиксированную вертикальную плоскость. См. Раздел 5 размеров пор и интервалов пор. Для того, чтобы обеспечить хороший тепловой контроль условий, пожалуйста, отложите каждые 10 см ниже пространства контроллера.
3. Как показано справа, подключите (1) нагрузку, (2) батарею и (3) солнечную панель к контроллеру в соответствии с заказом (1) (2) (3). Обратите внимание на нагрузку, батарею, солнечную панель и контроллер той же полярности.

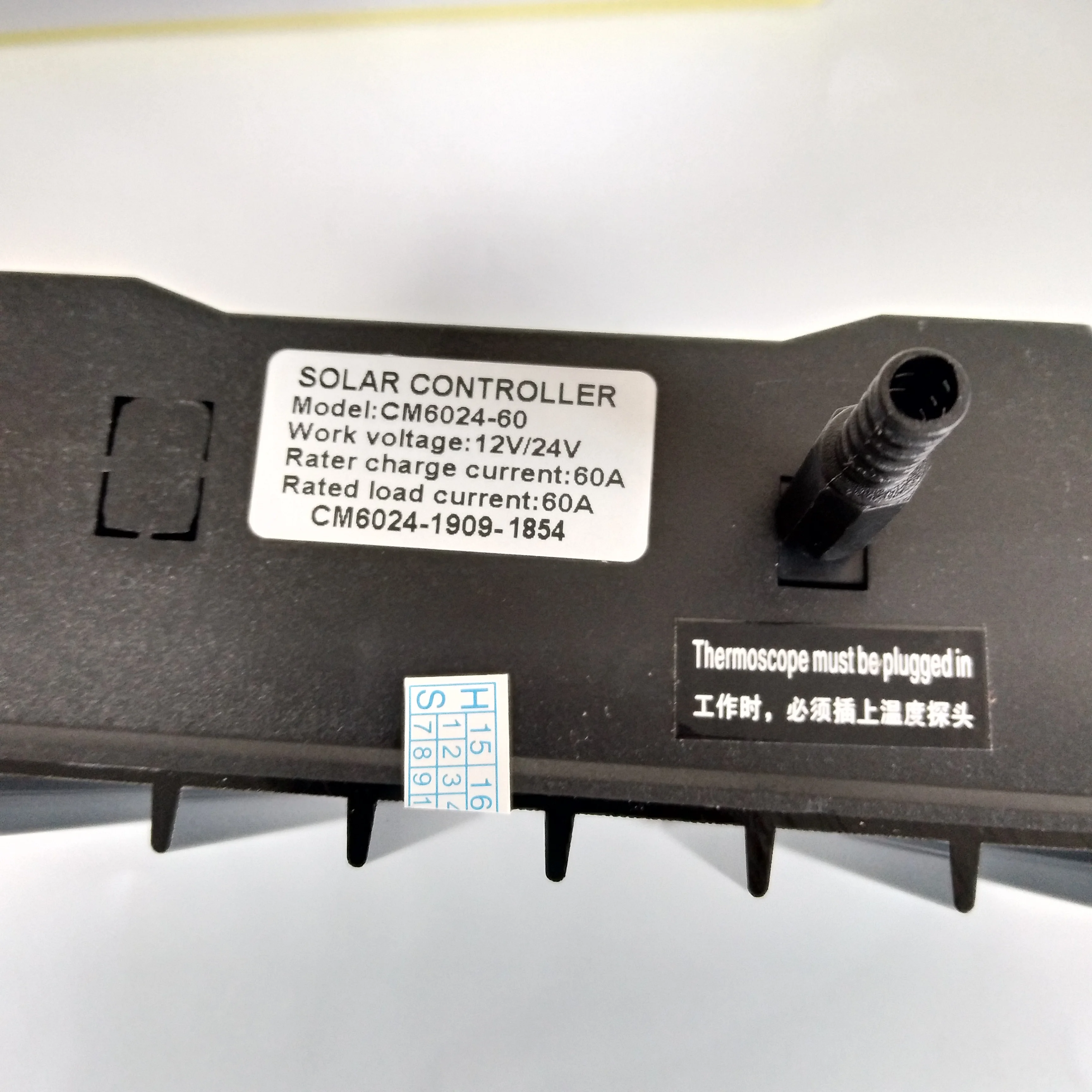

4. Поместите в внешний датчик температуры слева от контроллера (порт зонда). Датчик температуры должен быть таким же, как и аккумулятор. (В противном случае контроллер будет контролировать параметры неправильной компенсации температуры.)
5. Если у вас есть функция удаленного мониторинга и управления, пожалуйста, вставьте один конец входящего провода связи справа от контроллера (порт связи), другой конец для подключения к хост-компьютеру.
Снос: для предотвращения несчастных случаев, пожалуйста, закажите снос солнечных панелей, батареи и отключение нагрузки с контроллером.
Примечание: полярность аккумулятора не повредит контроллер, но у вас будут риски для безопасности оборудования
