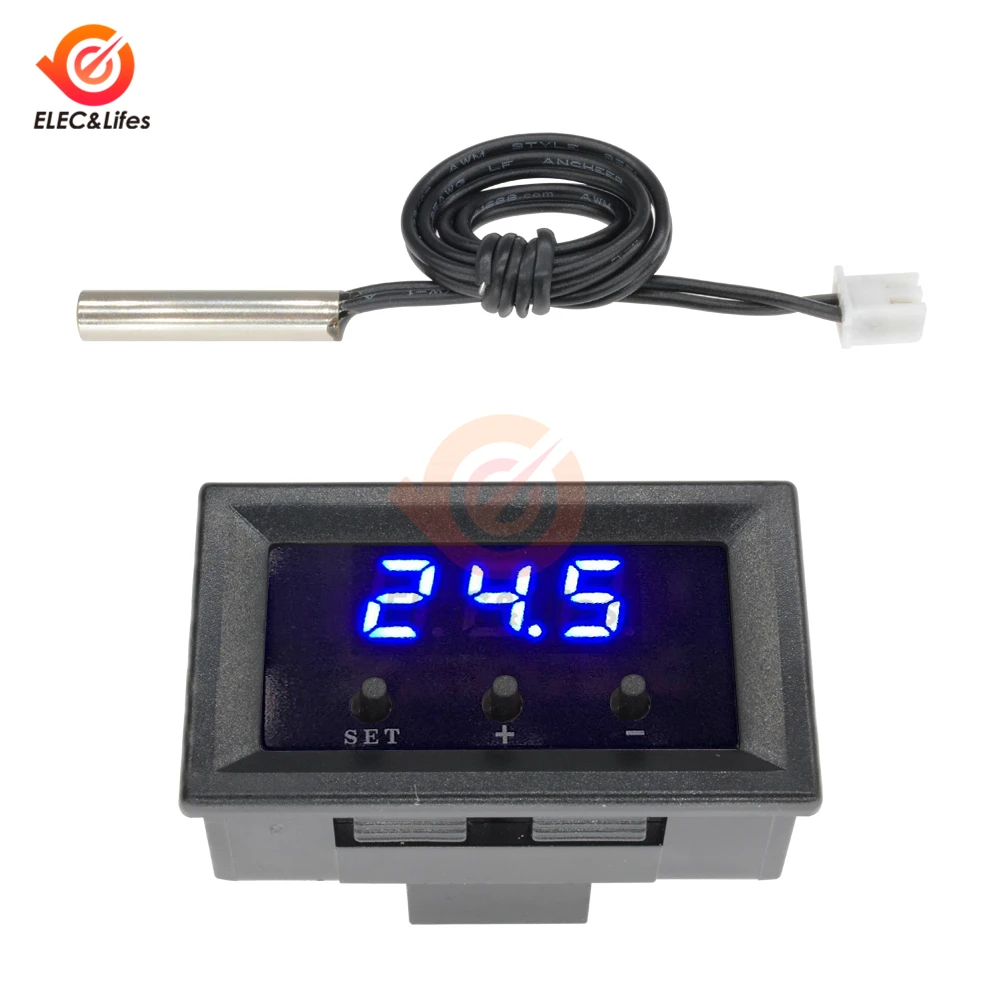

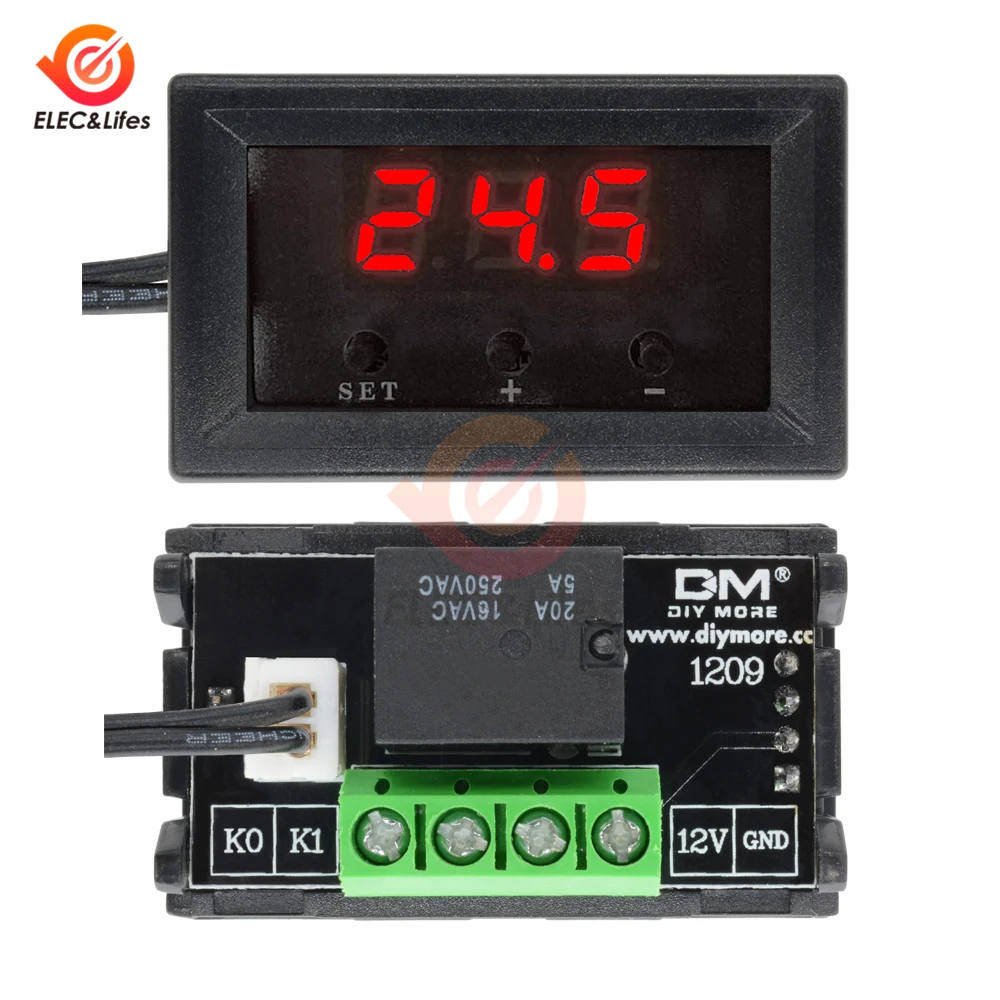

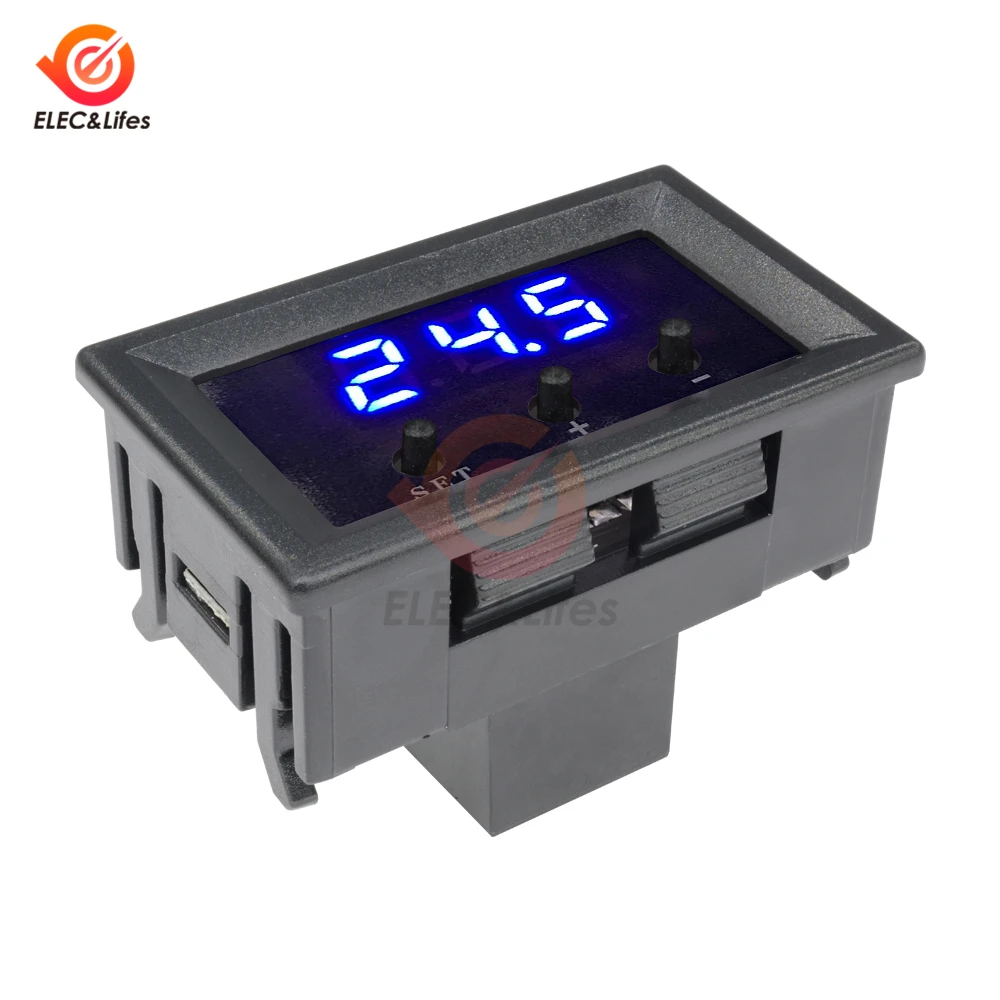

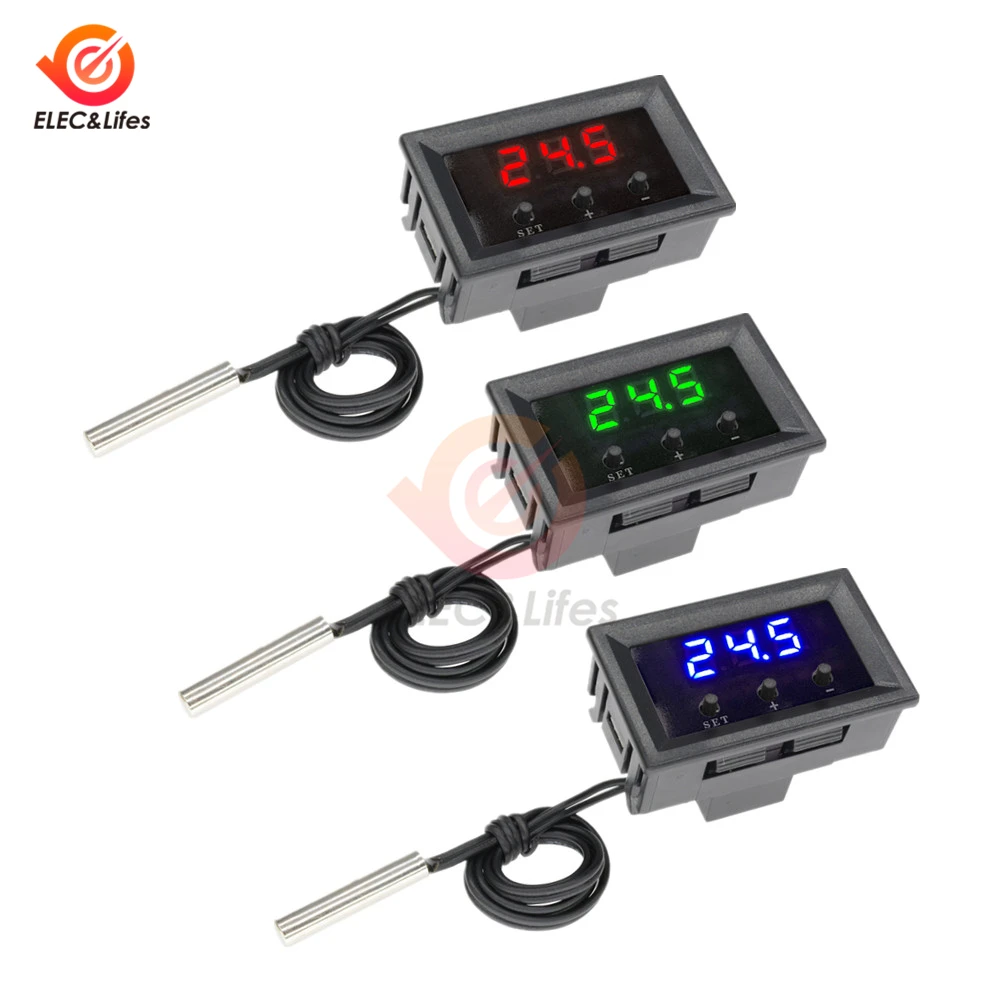

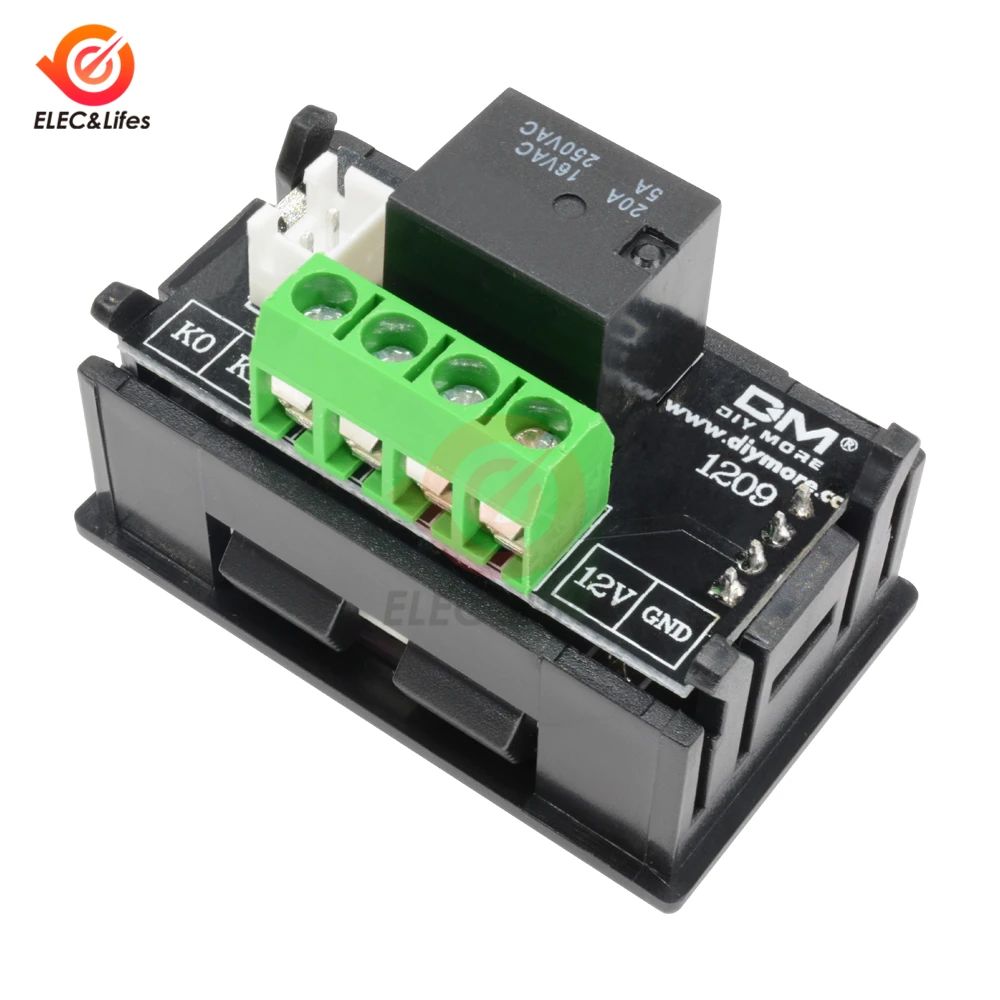

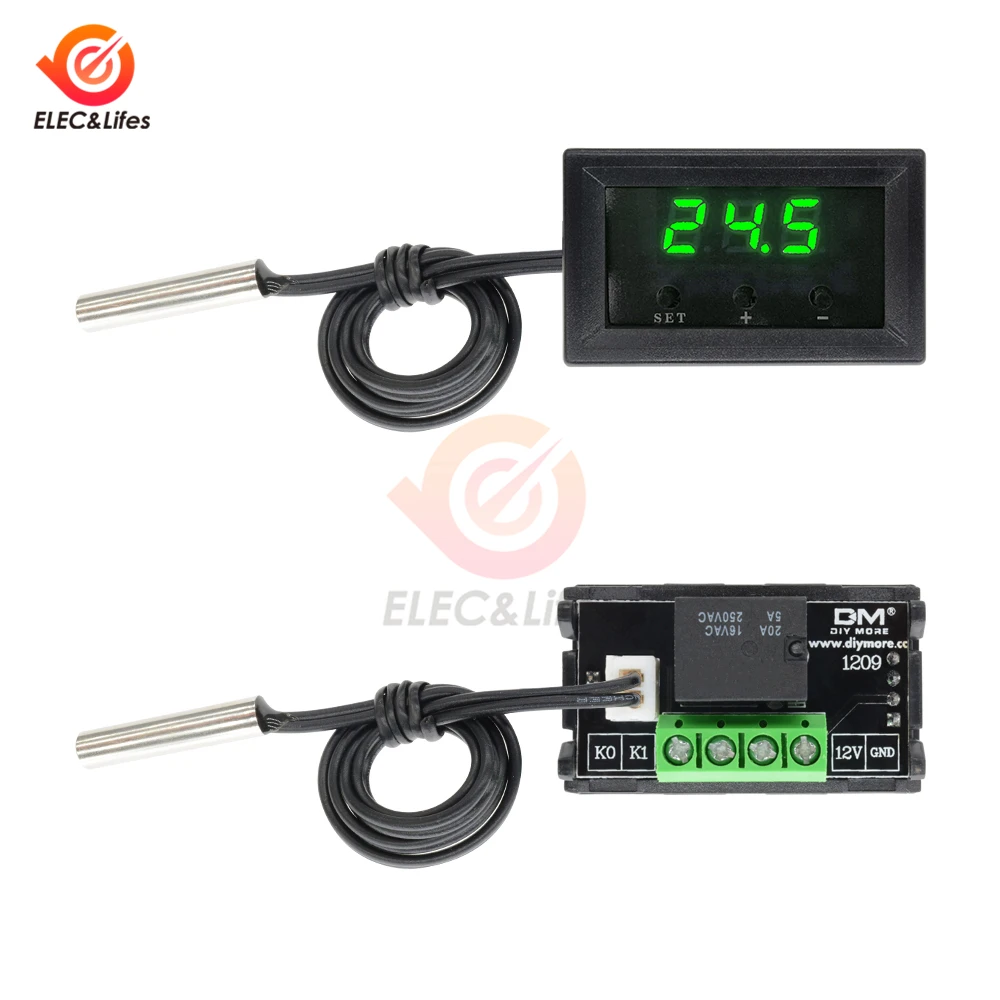

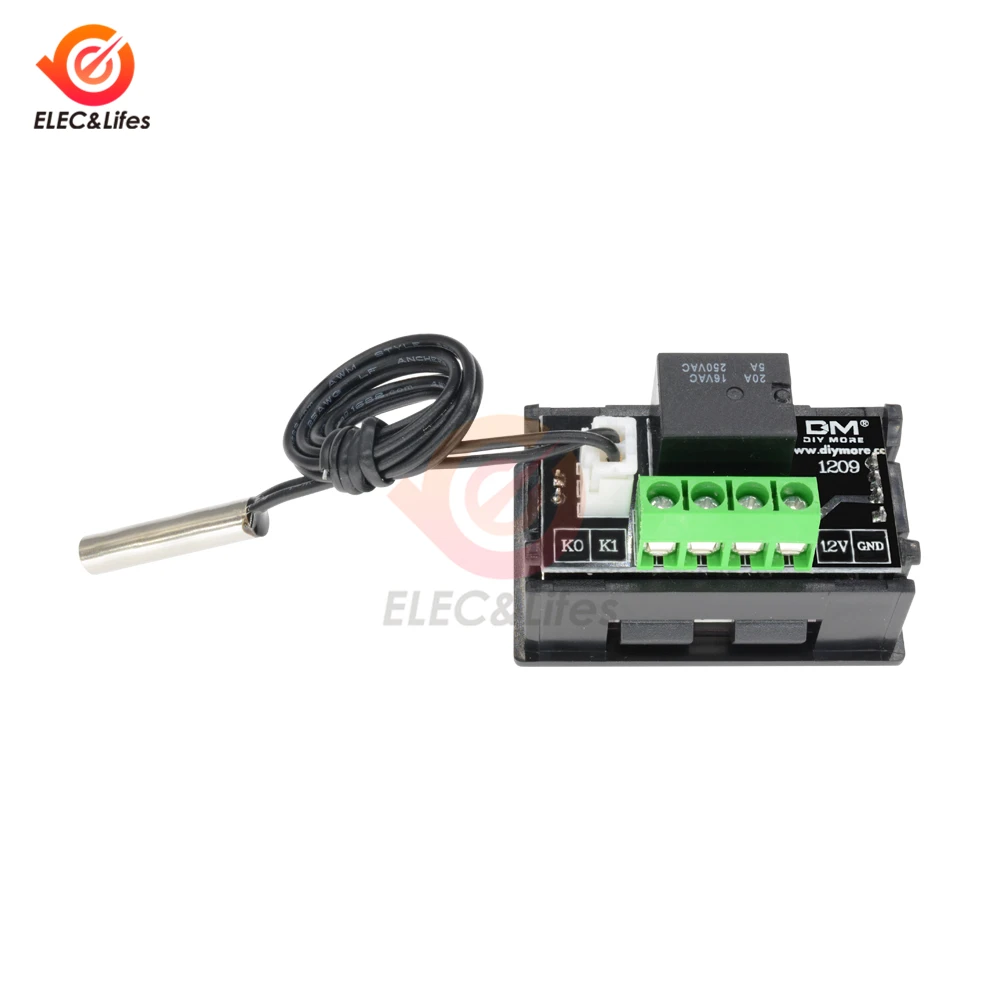

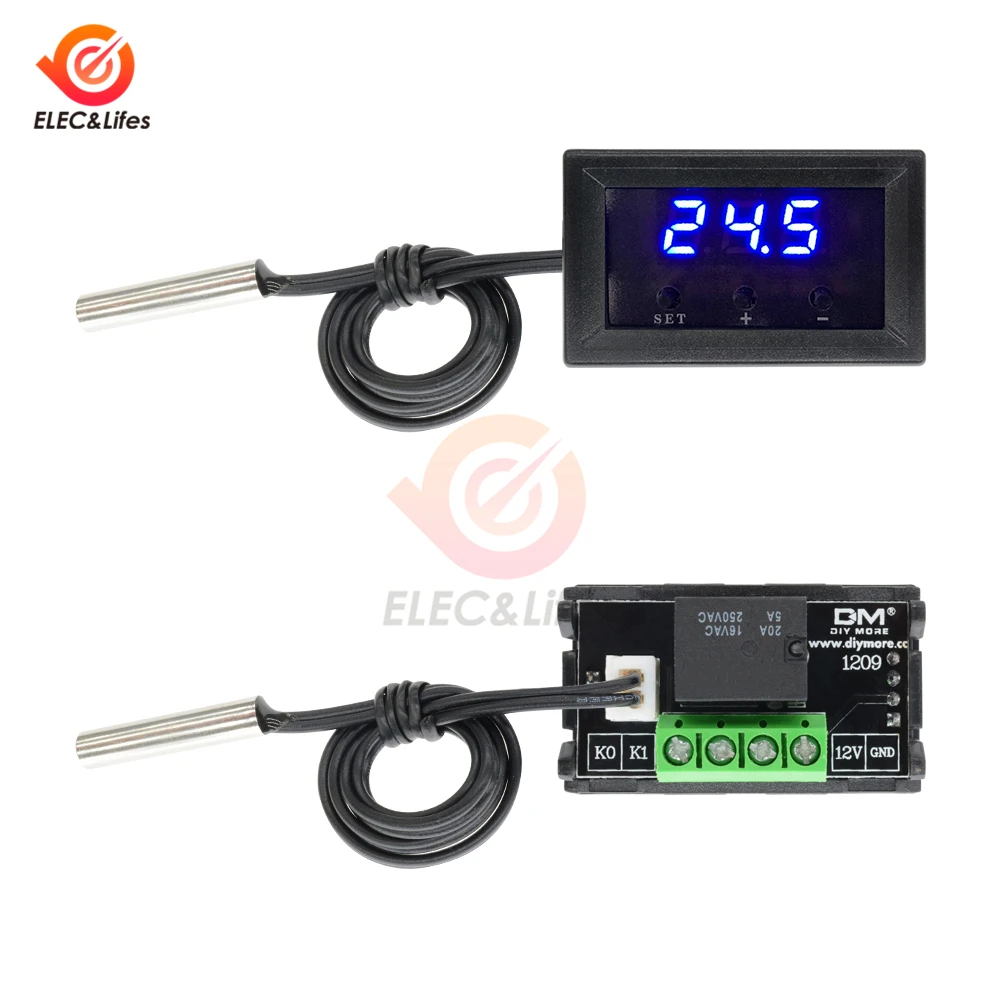

Цифровой термостат постоянного тока 12 В W1209 панель контроля температуры

---

38113

Настоятельно рекомендуем

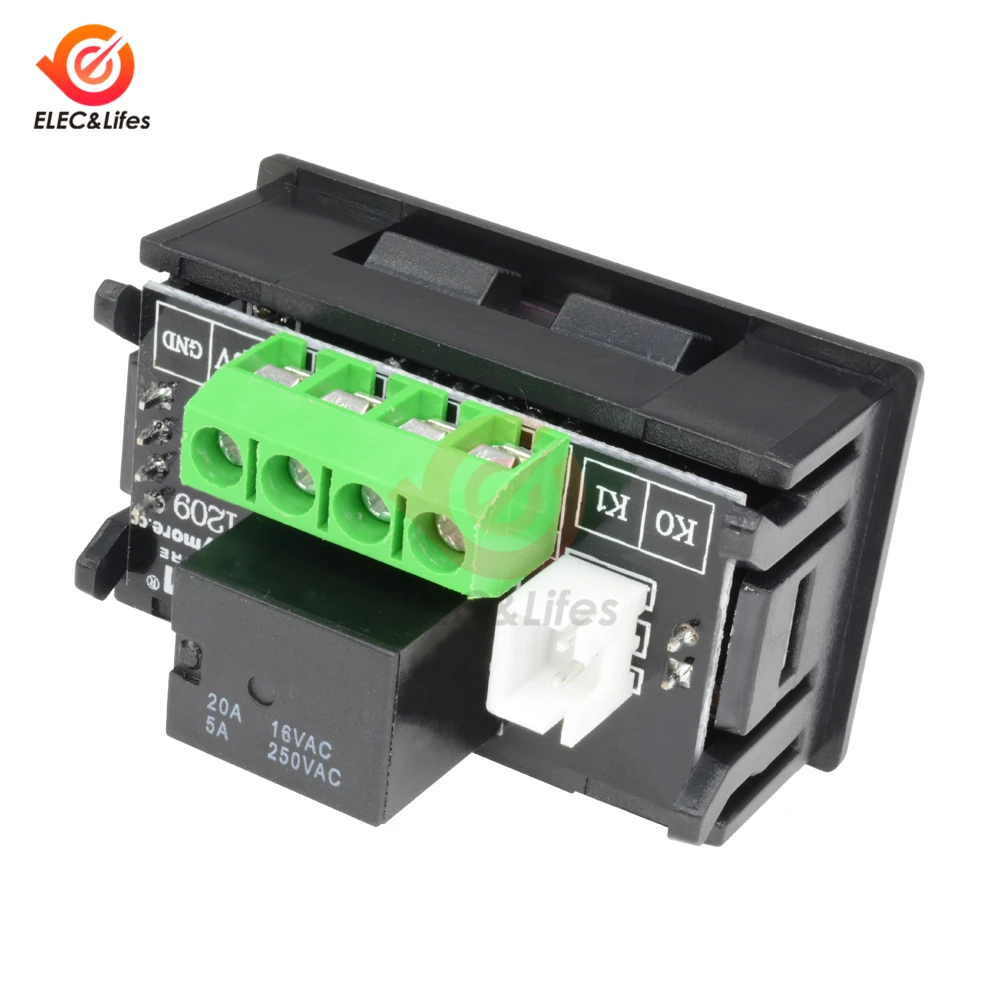

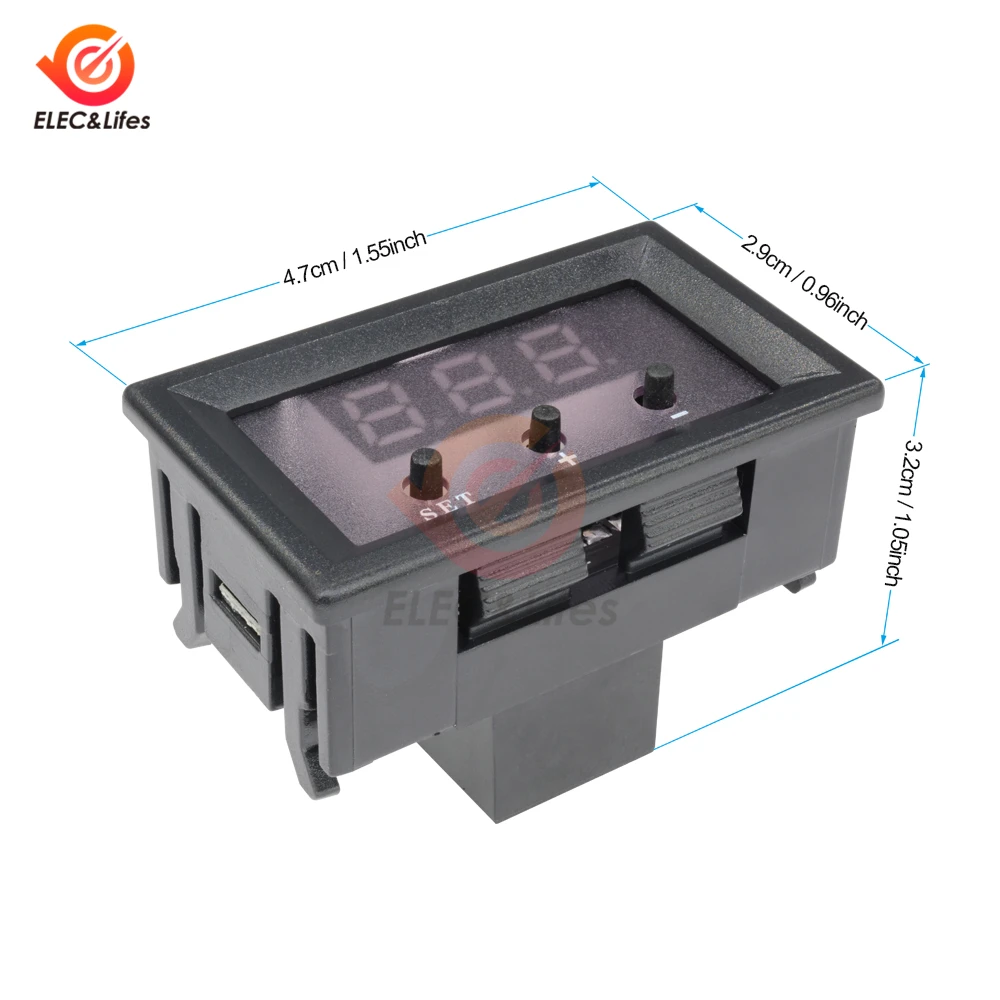

Характеристики продукта 1, полный машинный патч, волновая пайка, стабильная производительность, хорошая консистенция 2, с корпусом, более красивым и практичным 3, встроенный чип центрального процессора (MCU), умнее, низкое энергопотребление 4. Автоматическое отключение памяти (встроенный блок памяти MCU EEPROM) 5, точность управления 0,1 градусов по Цельсию 6, набор задней части 0,1, может контролировать десятичный (0,1-15,0) Технические параметры Диапазон контроля температуры: -50 ~ 110 °C Разрешение:-9,9 ~ 99,9, когда 0,1 °C другой диапазон температур 1 °C Точность измерения температуры: 0,1 °C Точность управления: 0,1 °C Точность гистерезиса: 0,1 °C Частота обновления: 0,5 S Тип дисплея: 0,28 дюймов три цифровых трубки Входная мощность: 12 В постоянного тока Вход измерения: NTC (10K 0.5%) длина водонепроницаемого датчика 300 мм Выход: 1 релейный выход, 5A 250VAC, 20A 16VAC Экологические требования: -10 ~ 60 °C влажность 20%-85% Размер: 47,5*18,5*31,5 мм Потребляемая мощность всей машины: Ток покоя: ≤ 10 мА ток тяги: ≤ 65ма Способ применения Подключите источник питания и оборудование для питания к термостату. В это время отображается температура. Нажмите кнопку SET, температура дисплея будет мигать, нажмите +-чтобы установить желаемую температуру (нажмите +-чтобы быстро поднять и снизить) после окончания, нажмите set, чтобы подтвердить возврат. В это время термостат автоматически выполняет реле Вкл/Выкл в соответствии с настройками! Световой индикатор и описание состояния цифровой трубки Световой индикатор: желтый индикатор всегда горит, что указывает на то, что реле закрыто. Цифровая трубка: дисплей LLL-это датчик открытой цепи, пожалуйста, следуйте инструкциям для подключения датчика; Дисплей HHH находится вне диапазона измерения, термостат заставит реле открыть Параметр описание функции Нажмите и удерживайте набор в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-для переключения P0...P6, длительное нажатие или 5 секунд без действия ключа, термостат автоматически подтверждает возврат. Содержимое упаковки: 1x W1209 модуль контроллера температуры 1x NTC термодатчик Режим охлаждения и нагрева P0 (заводской режим охлаждения): Нажмите и удерживайте в течение 5 секунд, чтобы отобразить P0, нажмите SET, чтобы установить рабочий режим, нажмите +-для переключения [режим нагрева H is] [Режим охлаждения C] нажмите кнопку «SET» для возврата, длительное нажатие или 5 секунд без автоматического подтверждения действия термостата. В режиме охлаждения: когда значение измерения температуры ≥ Заданная температура + гистерезис, реле охлаждения закрыто, и холодильник запущен; Когда значение измерения температуры ≤ Заданная температура, реле охлаждения отключено и холодильник закрыт. В режиме нагрева: когда значение измерения температуры ≤ температурный набор точка-гистерезис, реле нагрева вытягивается и нагреватель начинается; Когда значение измерения температуры ≥ точка набора температуры, нагревательное реле выключено и нагреватель выключен. P1 Настройка гистерезиса (Заводское значение 2 ° C): Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P1, нажмите Установить, чтобы установить разницу назад, нажмите +-чтобы установить разницу в 0,1-15, нажмите «SET», чтобы вернуть товар после завершения, нажмите «SET» или «5 секунд» без кнопки, термостат движения автоматически подтвердит завершение. В режиме охлаждения: когда значение измерения температуры ≥ заданное значение + возвращаемое значение, реле закрыто и холодильник запущен; Когда значение измерения температуры ≤ заданное значение, реле выключено и холодильник выключен. Например, окружающая среда 30 °C, установленное значение 25 °C, и гистерезис установлен до 2 °C. После включения питания реле закрывает холодильник для запуска. Когда охлаждение достигает установленного значения 25 °C, реле выключает холодильник и закрывается. Температура начала расти, и температура начала расти. Когда температура поднимается до 27 °C, реле снова закрывает холодильник, поэтому повторная Температура контроля цикла не выше 25 °C + 2 °C. В режиме нагрева: когда значение измерения температуры ≤ заданное значение-разница в возврате, реле закрывается и нагреватель запускается; Когда значение измерения температуры ≥ заданное значение, реле выключено и нагреватель выключен. Например, если окружающая среда 10 °C, установленное значение 25 °C, и гистерезис установлен до 2 °C. После включения питания реле закрывает нагреватель для запуска. Когда нагревается до 25 °C, реле выключает нагреватель и нагреватель выключен. Температура on начинает снижаться. Когда он падает до установленного значения 23 °C, реле закрывает нагреватель, чтобы начать снова, поэтому повторный цикл контроля температуры не ниже 25 °C - 2 °C. P2 верхняя температурная Настройка верхнего предела (Заводское значение 110 °C): Чтобы избежать опасности слишком высокой температуры из-за неправильной работы других, термостат имеет функцию верхнего предела наивысшей настройки, что ограничивает диапазон установки самой высокой температуры, контролируемой термостатом. Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-для переключения на P2, нажмите Установить, чтобы установить верхний предел, нажмите +-для установки самой высокой установленной температуры, максимальное значение 110, нажмите кнопку SET для возврата после окончания, Нажмите SET или 5 во второй раз без кнопки действия термостата автоматически подтверждает завершение. Например: установка до 60 температурных точек может быть установлена только до 60 ° C. Если заданная температура должна быть расширена, необходимо сначала отрегулировать верхний предельный набор значений. Минимальная температура P3 нижний предел (Заводское значение-50 °C): Во избежание засорения льда, вызванного неправильной работой других, регулятор температуры имеет самую низкую настройку верхних и нижних предельных функций, что ограничивает диапазон установки самой низкой температуры, контролируемой термостатом. Нажмите и удерживайте в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P3, нажмите SET, чтобы установить нижний предел, нажмите +-чтобы установить самую низкую установленную температуру, самую низкую ценность составляет-50, пресс-набор для того, чтобы вернуть деньги за покупку после отделки, нажмите набор или 5 секунд без ключа термостат действия автоматически подтверждается после завершения. Например: установить до 2 температурных точек можно только установить до 2 °C минимум. Если заданная температура должна быть расширена ниже, то сначала необходимо скорректировать установленное значение нижнего предела. P4 температурная коррекция (Заводское значение 0 °C): Когда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эту функцию можно использовать для коррекции. Скорректированная температура = температура перед коррекцией + значение коррекции допустимый диапазон-7,0 ~ 7,0. Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P4, нажмите «установить», чтобы исправить, нажмите +-чтобы установить значение коррекции, нажмите «SET», чтобы вернуть, когда закончите, длительное нажатие или 5 секунд без нажатия кнопки термостат автоматически подтвердит выполнение. К примеру, нормального отображения составляет 25 градусов; В тех случаях, когда температура корректируется до 0, он отображает 25 градусов; В тех случаях, когда температура корректируется до 1,5, он показывает 26,5 градусов; В тех случаях, когда температура корректируется в 1,5, он показывает 23,5. P5 время задержки (Заводское значение 0 минут): Когда холодильник или обогреватель работает с задержкой, функция задержки может быть включена для защиты срока службы устройства. Функция задержки включает запуск и задержку. Нажмите и удерживайте в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P5, нажмите кнопку SET, чтобы установить время задержки в минуту, нажмите +-для настройки 0-10 минут, нажмите SET для возврата после окончания, длительное нажатие или 5 секунд без ключа действия термостат автоматически подтверждает завершение В режиме охлаждения: когда значение измерения температуры ≥ Заданная температура + гистерезис, чиллер не начнет охлаждение немедленно, и он должен работать после установленного времени задержки. Когда значение измерения температуры ≤ Заданная температура, холодильник не прекратит охлаждение немедленно, и его необходимо выключить после запуска установленного времени задержки. В режиме нагрева: когда значение измерения температуры ≤ температурный набор точка-гистерезис, Нагреватель не начнет нагреваться сразу, и он должен работать после установленного времени задержки. Когда значение измерения температуры ≥ Заданная температура, Нагреватель не перестанет нагреваться немедленно, и его необходимо выключить после запуска установленного времени задержки. Например, задержка установки в состоянии охлаждения составляет 1 минуту. Когда условие открытия выполнено, чиллер начинает задерживаться, и через 1 минуту чиллер включается; Когда состояние закрытия выполнено, начинается задержка, И через 1 минуту охладитель останавливает охлаждение. Когда задержка установлена на 0, она равна функции задержки выключения. Восстановление заводских настроек: в выключенном состоянии нажмите и удерживайте кнопки + и-одновременно, затем включите питание, цифровая трубка отображает 888 и все параметры восстановлены до заводских настроек.
