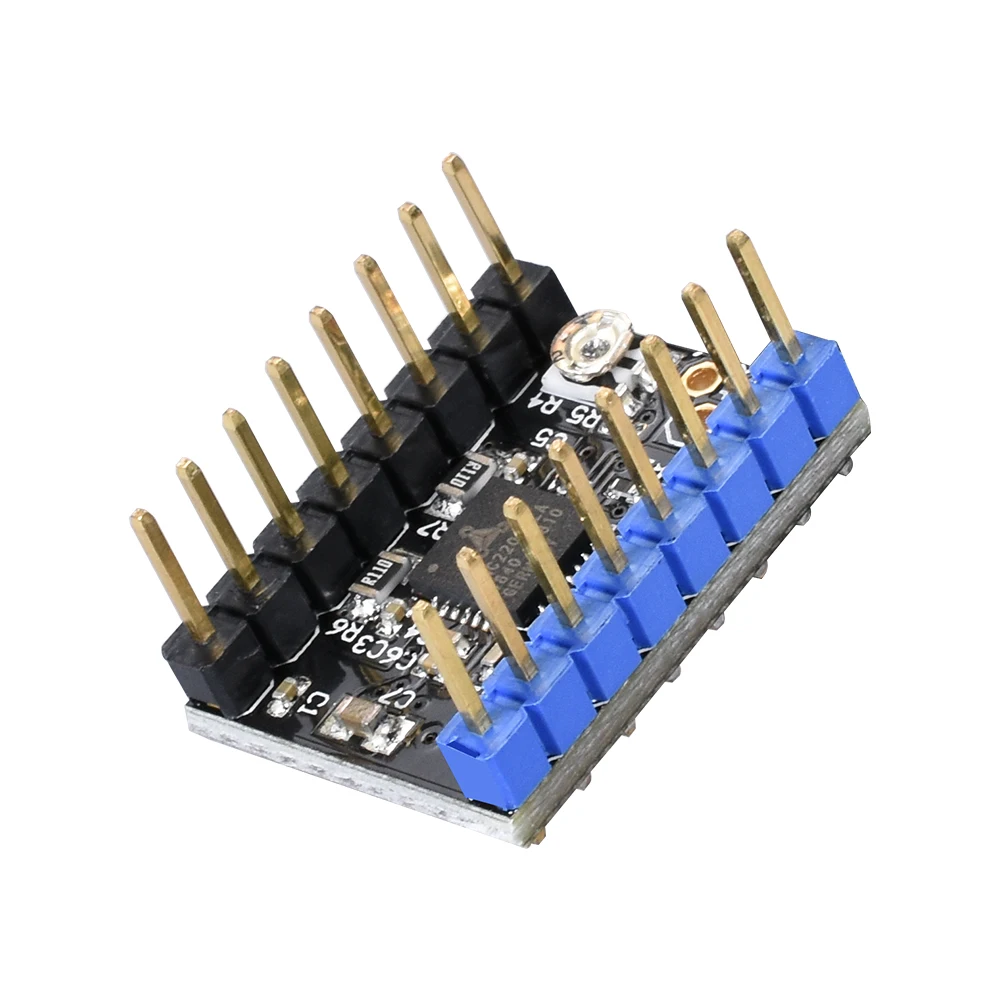

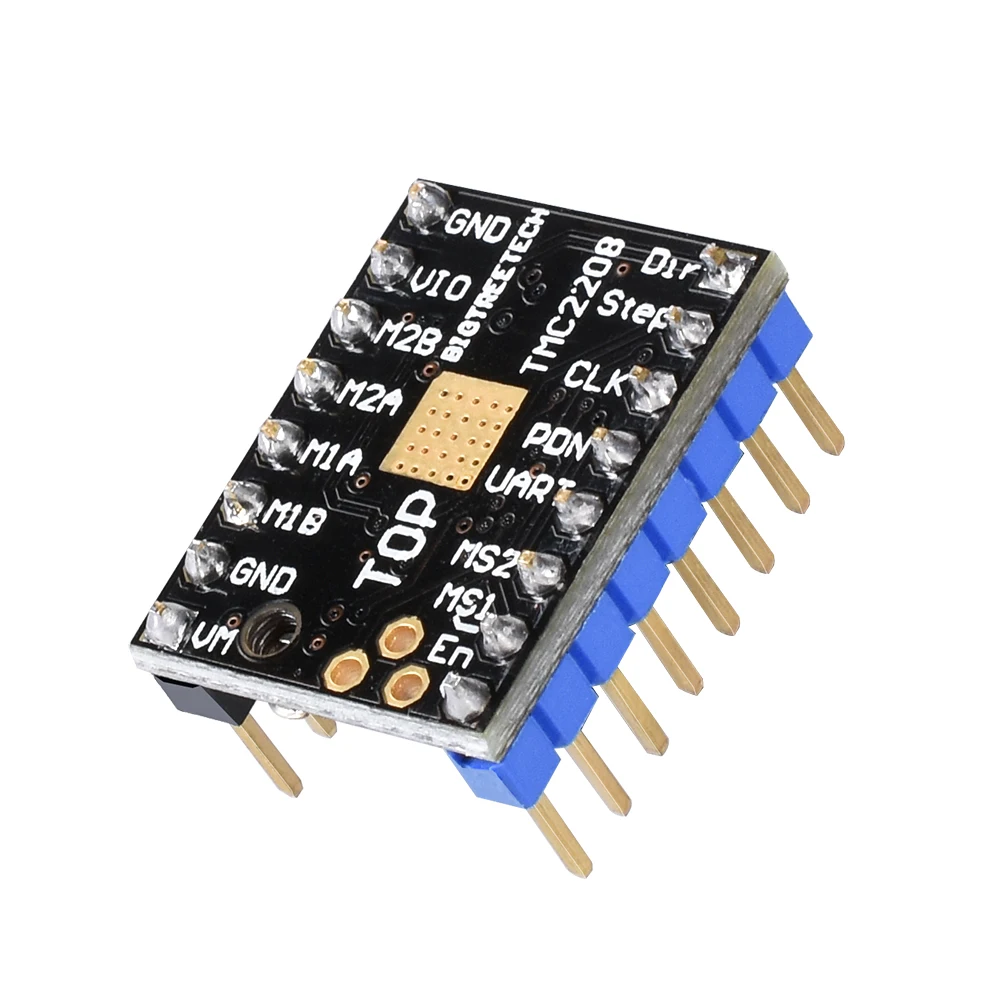

BIQU BIGTREETECH TMC2208 V2.1 DIY UART MKS шаговый двигатель бесшумный драйвер StepStick для SKR V1.3 Gen L 3d
История изменения цены
*Текущая стоимость 518,67 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 616.77 руб. | 647.24 руб. | 631.5 руб. |
| Feb-21-2026 | 611.87 руб. | 642.34 руб. | 626.5 руб. |
| Jan-21-2026 | 513.21 руб. | 539.82 руб. | 526 руб. |
| Dec-21-2025 | 601.1 руб. | 631.37 руб. | 616 руб. |
| Nov-21-2025 | 523.35 руб. | 549.33 руб. | 536 руб. |
| Oct-21-2025 | 591.99 руб. | 621.75 руб. | 606 руб. |
| Sep-21-2025 | 585.33 руб. | 614.75 руб. | 599.5 руб. |
| Aug-21-2025 | 580.62 руб. | 609.4 руб. | 594.5 руб. |
| Jul-21-2025 | 575.98 руб. | 604.89 руб. | 589.5 руб. |
Описание товара

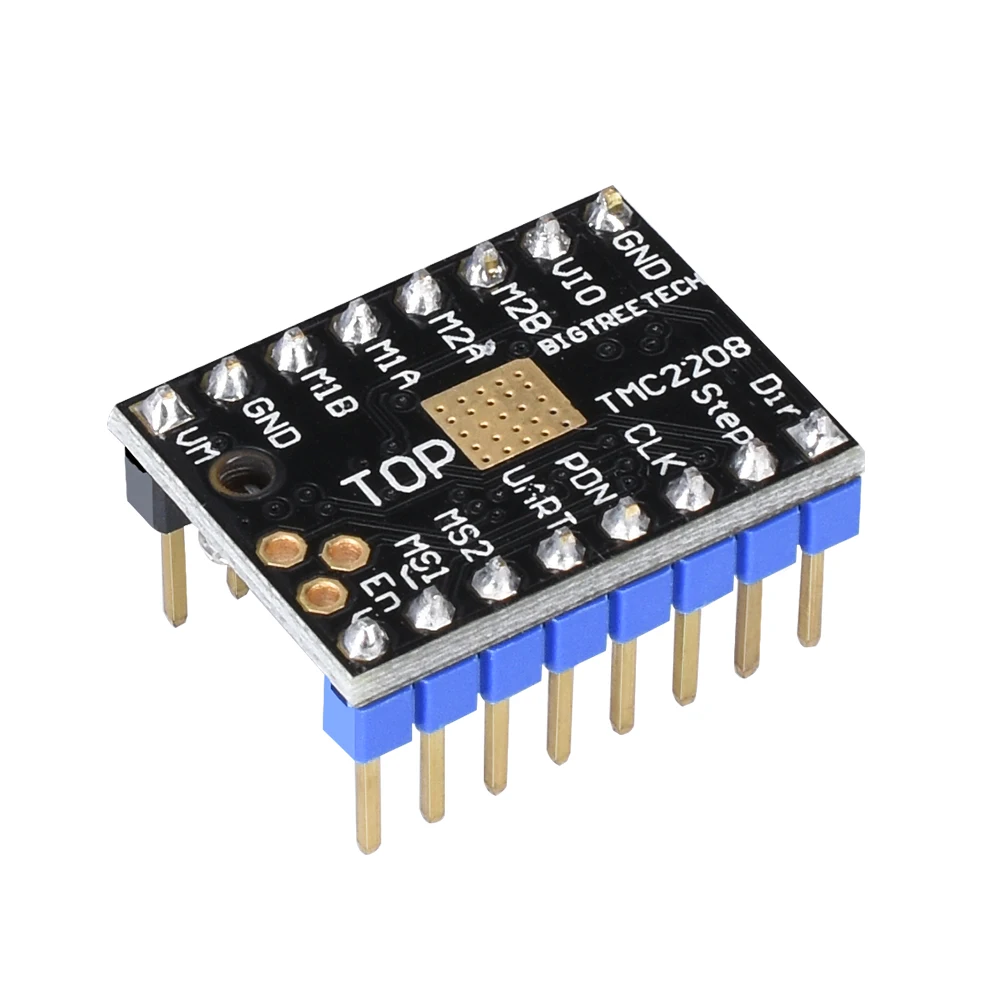

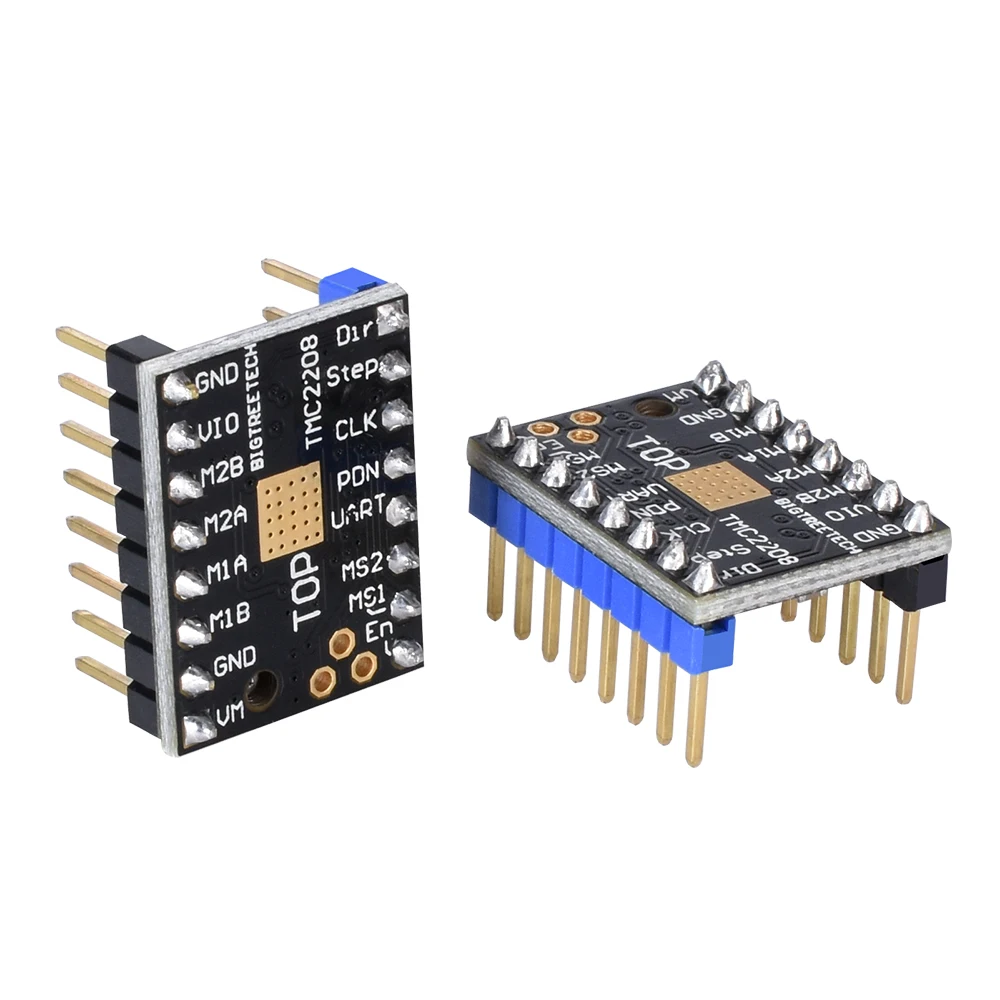

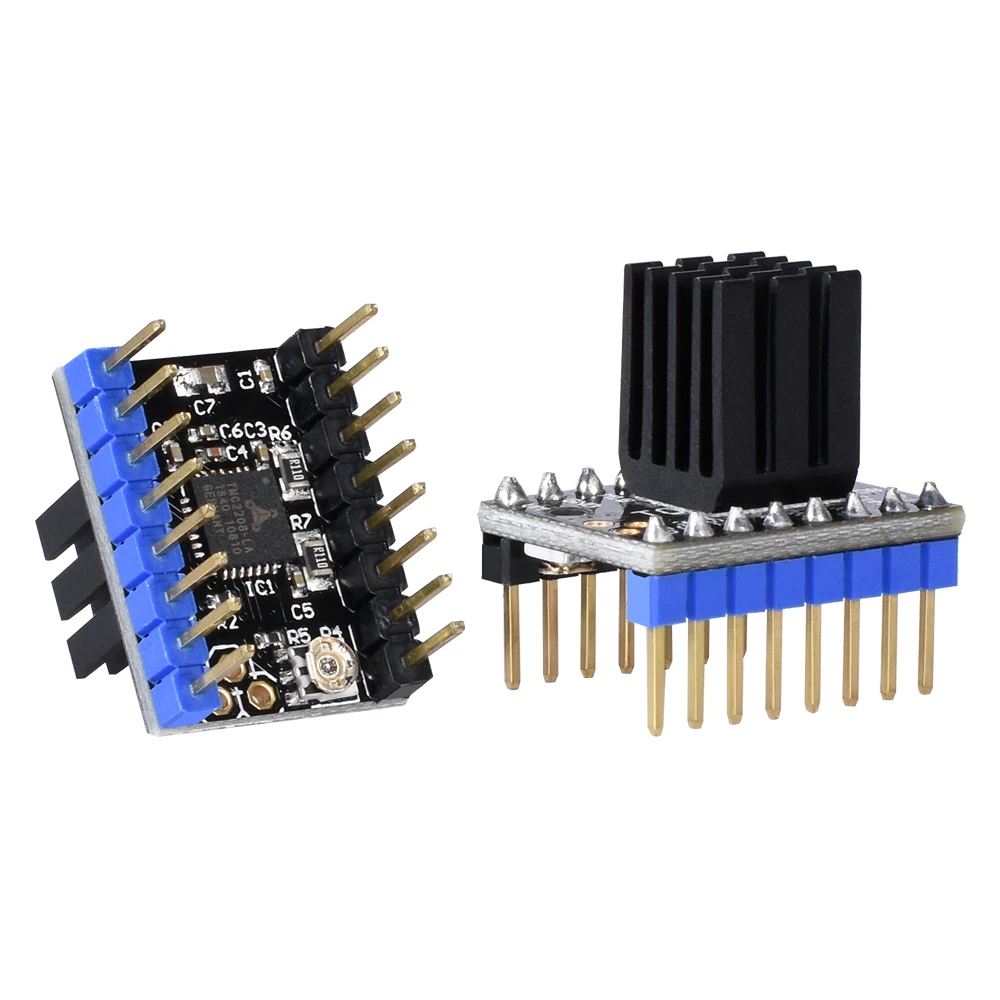

TMC2208 V2.1
TMC2208 с одноосным шаговым двигателем, встроенный приводной ток 1.4A пиковое значение тока 2A, диапазон напряжения 4,75 V-36 V, 256 подразделение; с запатентованной технологией spreadCycle™ высокого измельчитель частоты, dcStep™, технология обнаружения стойла stallGuard2™, технология динамической регулировки тока CoolStep™, позволяет экономить 70% энергии, технология отключения звука StealthChop
Гибкий блок интерполяции микроплиера, компонент может обеспечить до 256 микроступенчатое/ступенчатое разрешение, даже в скорости пульса ограничена система может все еще быть идеальным для достижения синусоидального контроля; как stealthChop fine music technology широко используется в 3D печати, Таким образом, эти компоненты также разработаны, чтобы быть совместимыми с существующими 3D принтером электроники, что устраняет необходимость в затратной переработке. Оба элемента имеют Импульсный/направленный вход, может быть полностью самостоятельной работой. Конфигурация осуществляется с помощью цифрового входа.
Может заменить оригинальный TMC2100, более низкий нагрев, особенно для рынка 3D печати!
Параметр:
Конфигурация: CFG или UART
Микрошаги: до 1/256
MicroPlyer: 1/256
Диапазон напряжения 4,75-36 В постоянного тока
Фазовый ток двигателя: 1.2A RMS, 2.0A пиковый
Одиночный провод UART & OTP для расширенных вариантов конфигурации
Встроенный импульсный генератор для автономного движения Полная защита и диагностика Выбор пакетов QFN, TQFP и HTSSOP для наилучшего удобства Q: Где находится место обновления TMC2208 V2.1 по сравнению с TMC2208 V2.0 A: TMC2208 Чипы вниз , Легче отводить тепло, используя синий клей, теплопроводность прочнее, PCB использует процесс погружения золота , Устойчивость к окислению более стабильна. Настройка UART, пожалуйста, обратитесь к этой ссылке: //www.instructables.com/id/UART-This-Serial-Control-of-Stepper-Motors-With-th/ Пожалуйста, обратитесь к инструкции пользователя TMC2208 2,1: //www.dropbox.com/s/6inf2ytiaf14ra1/TMC2208-V2.1%20User%20Manual.docx?dl=0 Более подробную информацию о TMC2208, pease проверьте: //github.com/bigtreetech/BIGTREETECH-TMC2208-V2.1

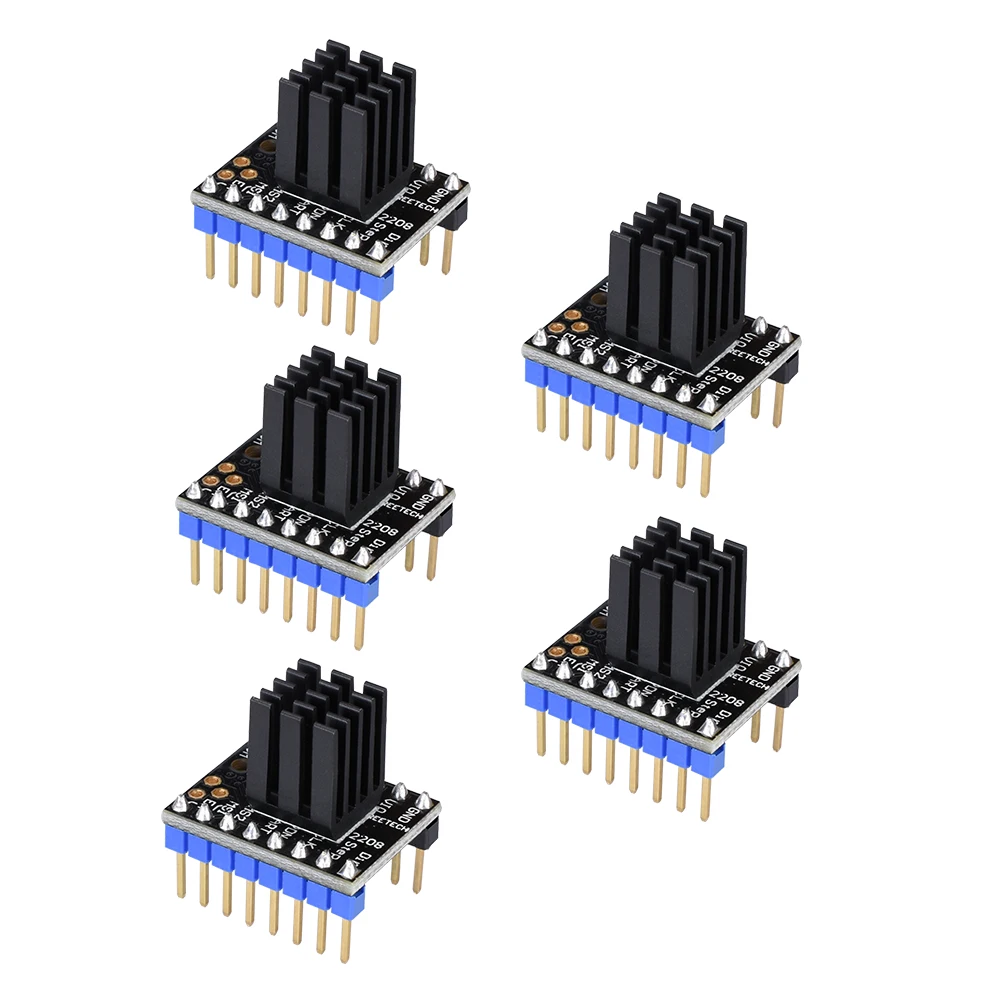

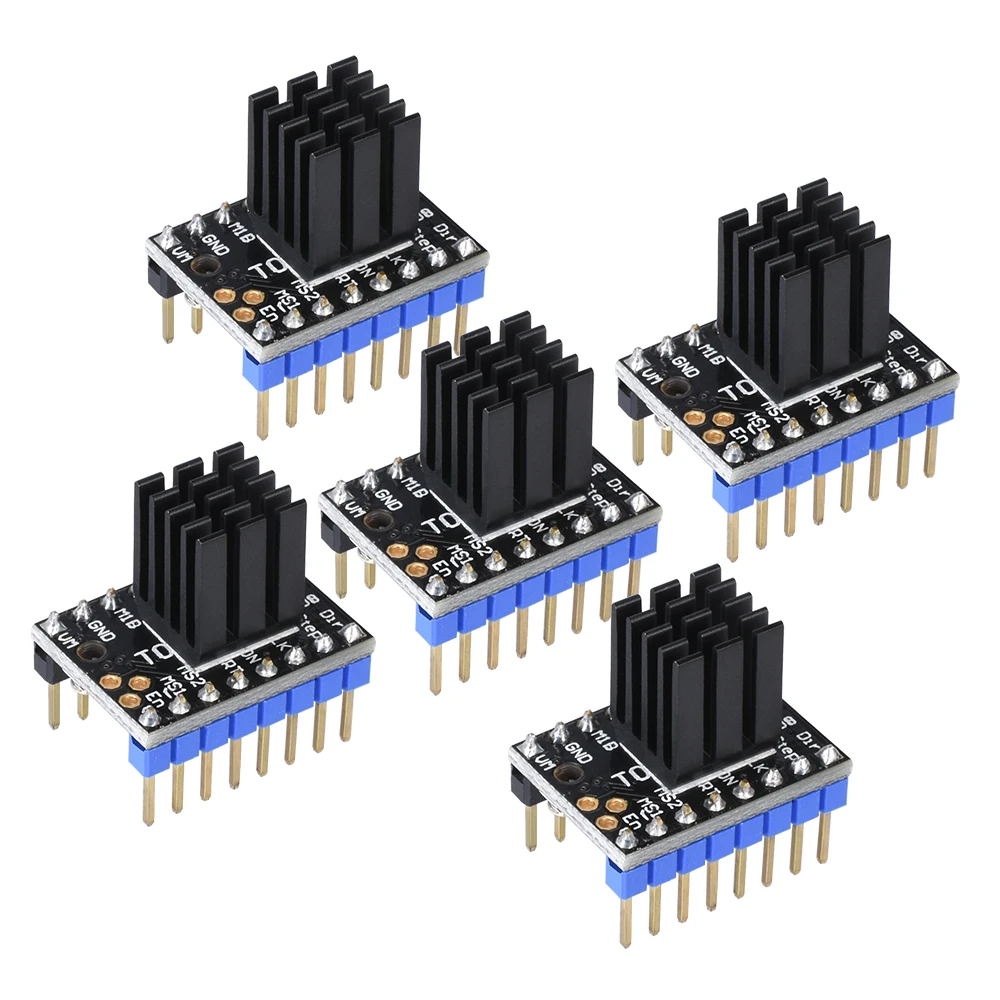

Тип 1:TMC2208 * 1/2/3/4 шт.

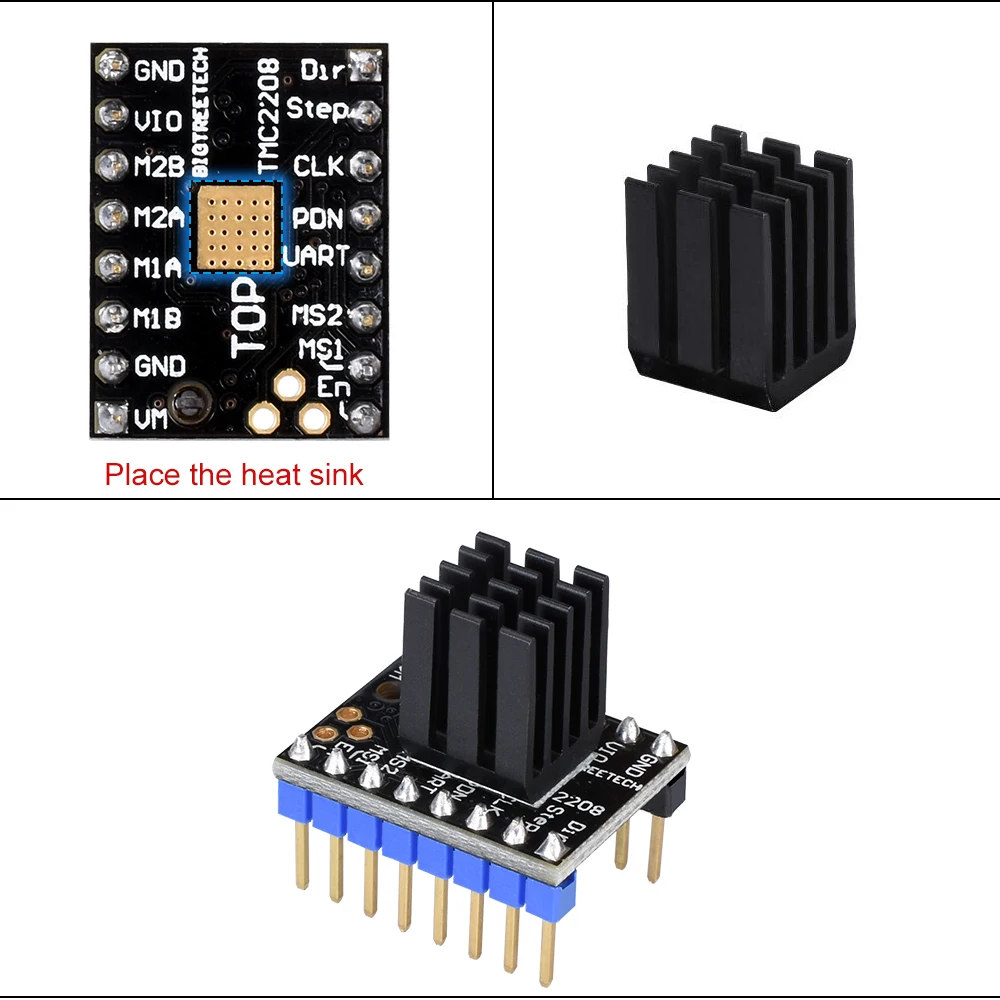

Все диски индивидуально упакованы

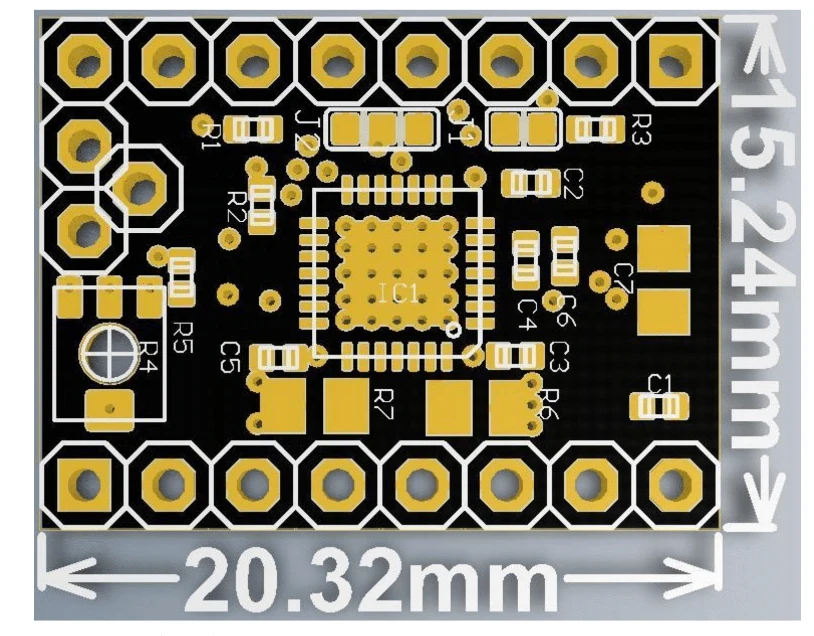

Размеры параметры
Шаг/Дир
Режим:

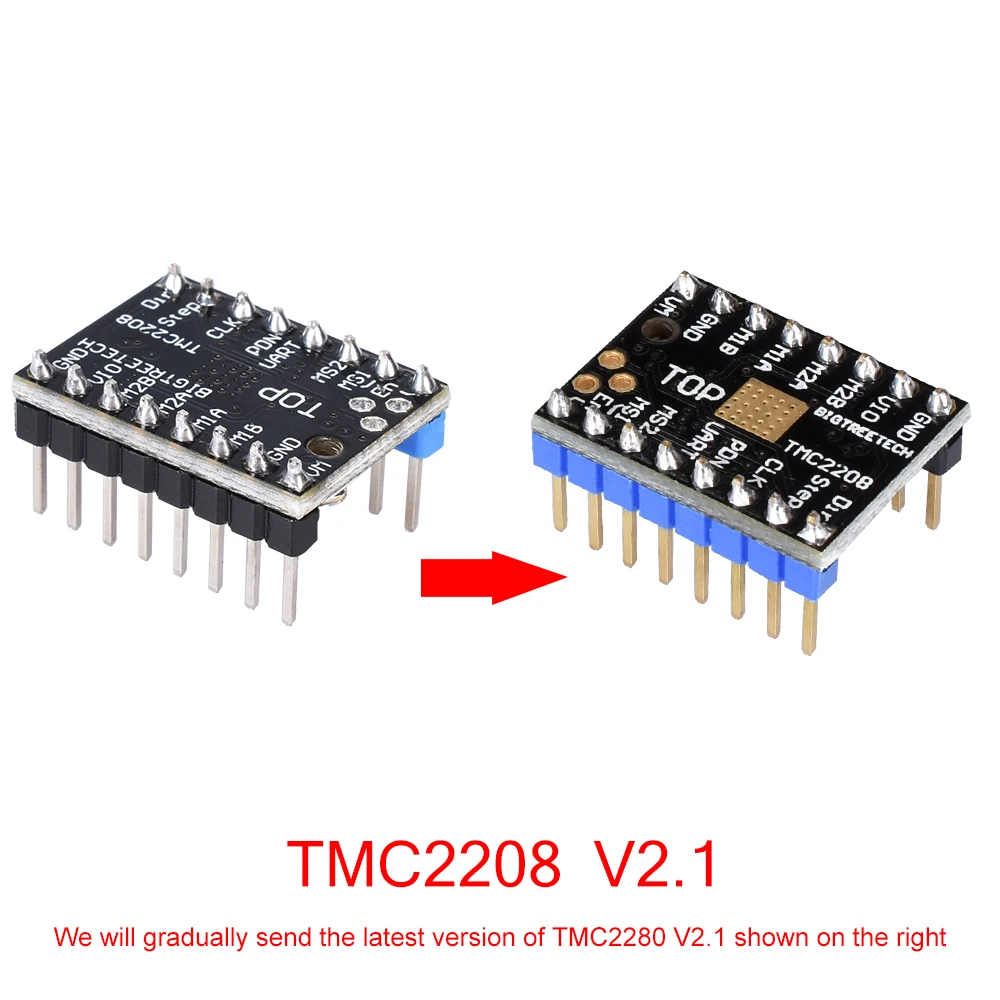

С 31 марта мы организуем отправку последнего обновления типа TMC2208 V2.1.
Режим работы Описание
1. Шаг/режим DIR:

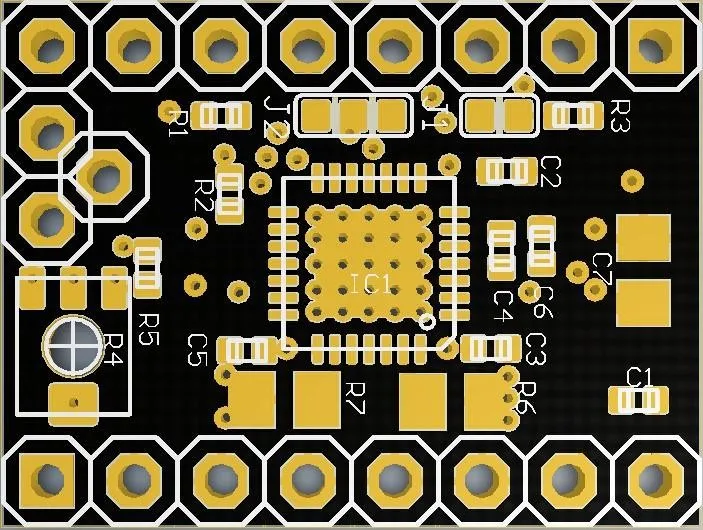

(1) Заводская установка по умолчанию, как показано выше, делает привод работать в режиме шаг/DIR.
(2) выбор режима работы: MS1, MS2:

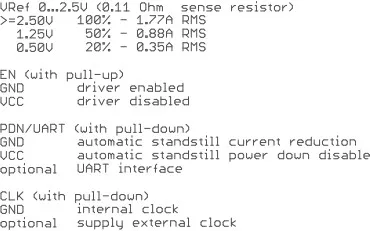

Рабочая сила тока для справки:
2. Инструкции по монтажу рабочего режима UART:
Перед проводкой требуется аппаратная работа выбора режима работы модуля привода:

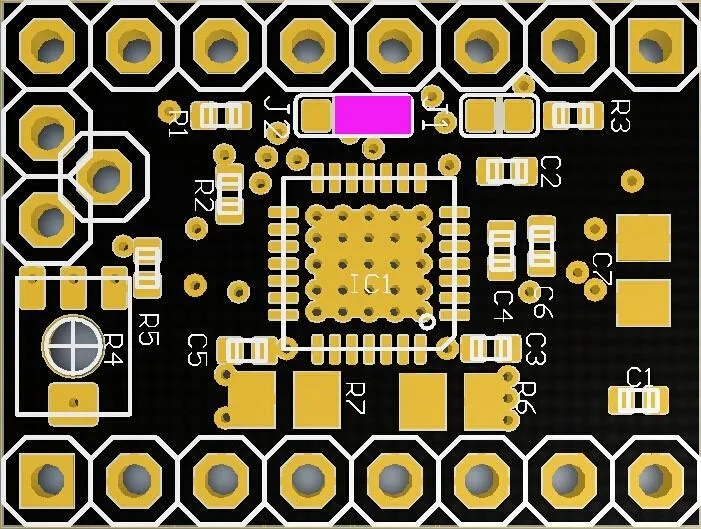

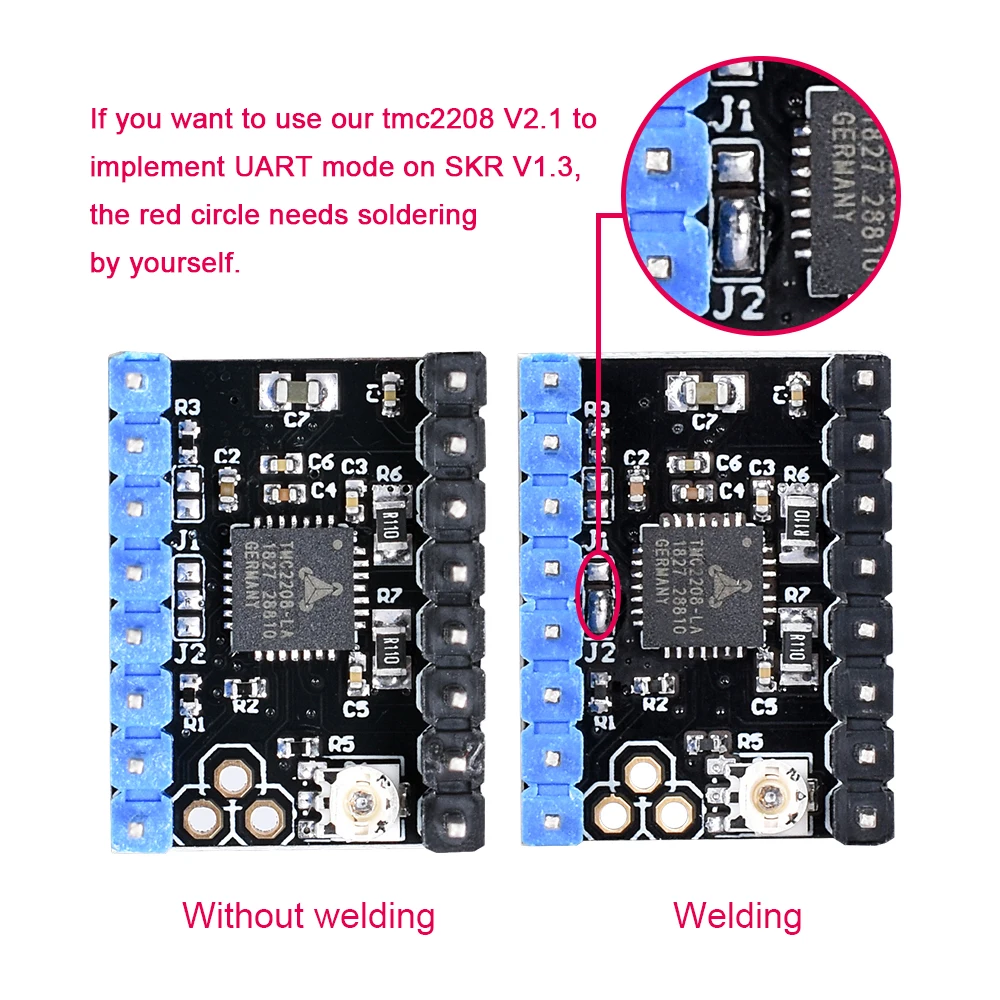

1. Припой J2, как показано в фиолетовой области, чтобы поместить накопитель в режим UART.
2. Преимущества режима UART:
- Ток двигателя может быть произвольно установлен прошивкой.
- Микрошаги можно произвольно установить с помощью микропрограммного обеспечения (до 256 реальных микрошагов).
- Фактические и интерполированные микроступени можно комбинировать для достижения максимального крутящего момента.
- Прошивка может динамически переключать шаговый двигатель между режимами stealthChop2 и spreadCycle через UART.
- Когда двигатель не движется, ток в режиме ожидания двигателя может быть динамически снижен (через UART).
Схема подключения следующая:

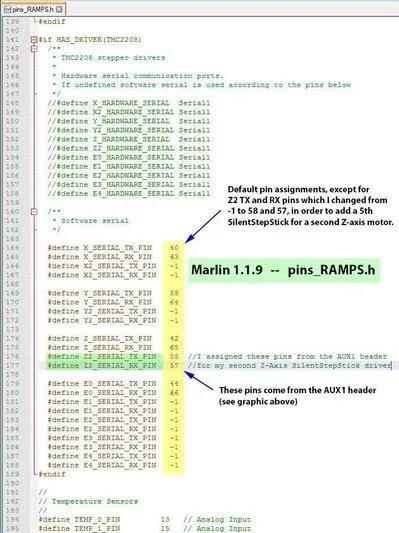

Прошивка (Marlin 1.1.9): Pins. h Файл:

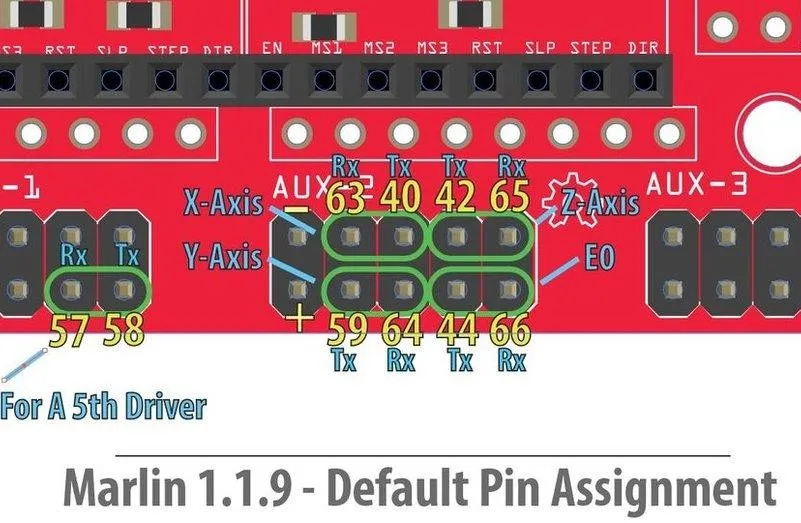

Особенно важно, что разработчик изменил назначение штифта по умолчанию для оси SilentStepStick. См. Следующий рисунок для назначения по умолчанию 1.1.9 pin для каждой оси.

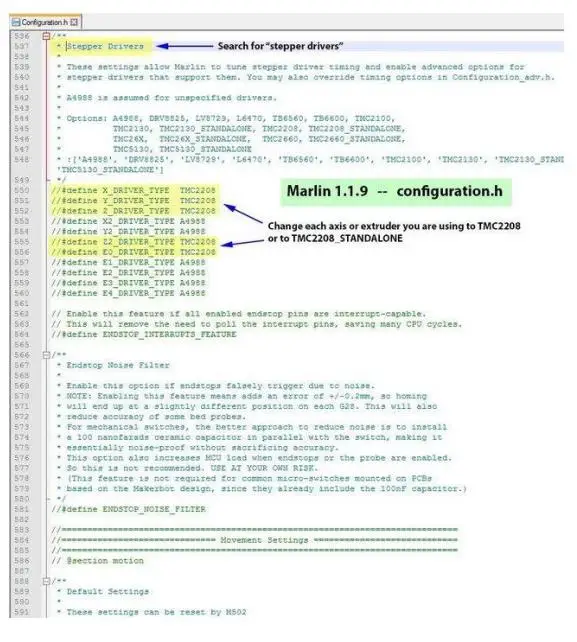

Прошивка (Marlin 1.1.9): файл configation. h
TMC2208-Indicates, что вы хотите контролировать SilentStepStick через UART.
TMC2208 автономный-вместо использования управления UART, TMC2208 используется так же, как и стандартный Pololu A4988, для слов plug and play.

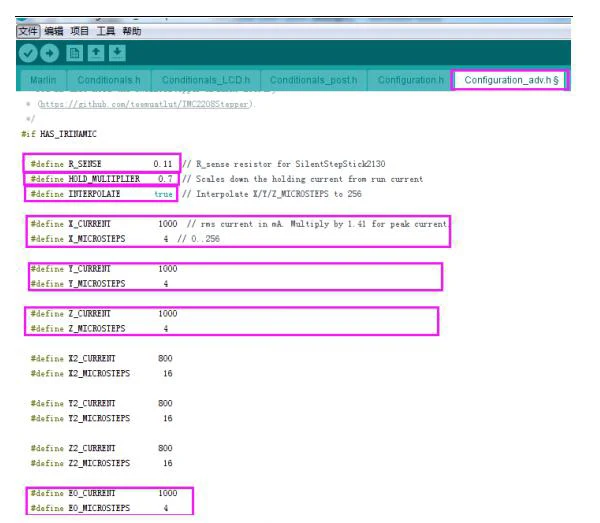

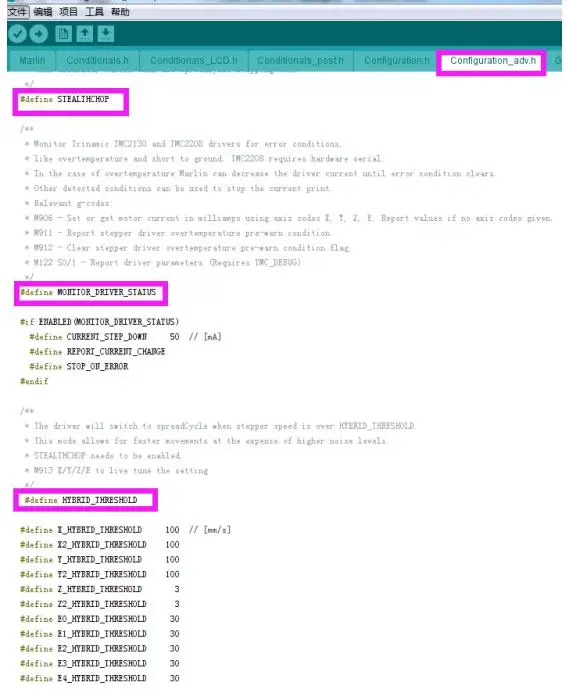

Прошивка (Marlin 1.1.9): файл adv. h конфигурации:
После изменения прошивки, прошивка почищена и драйвер подключен правильно:

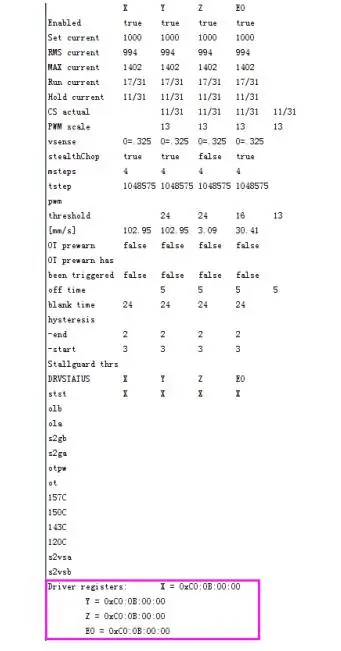

Ctrl + Shift + M Откройте последовательный монитор и введите M122, чтобы увидеть результат обнаружения:
Более подробные инструкции по эксплуатации и часто задаваемые вопросы, пожалуйста, обратитесь к ссылке://www.dropbox.com/s/6inf2ytiaf14ra1/TMC2208-V2.1%20User%20Manual.docx?dl=0
