Многофункциональный цифровой магнитный генератор сигналов 0 1 Гц 2 МГц Частота 220

Многофункциональный цифровой магнитный генератор сигналов 0 1 Гц 2 МГц Частота 220

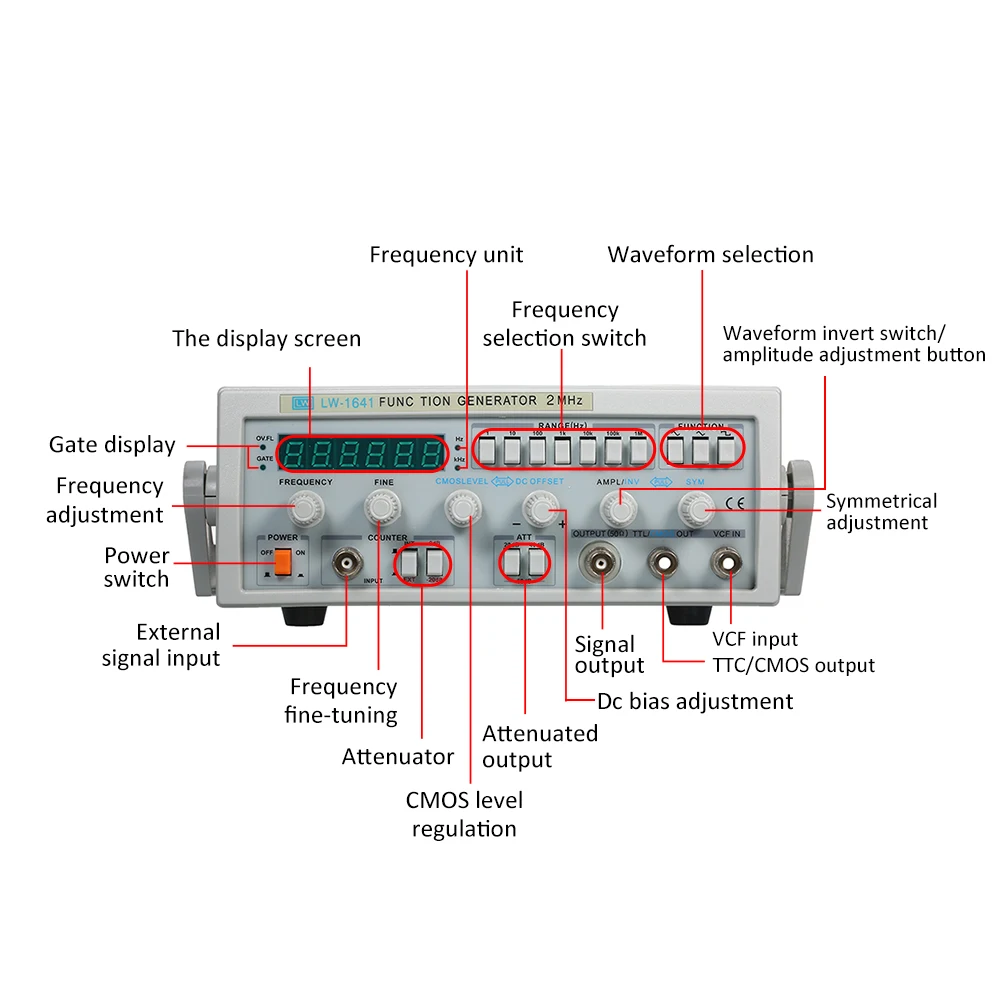

Эта серия инструментов является генератором сигналов с такими функциями, как высокая стабильность, широкополосный и многофункциональный. Внешний вид отличается прочностью и элегантностью. И он прост в эксплуатации, может непосредственно генерировать синусоидальную волну, треугольную волну, квадратную волну, пандус, пульс и имеет функции управления входом VCF. TTL/CMOS может быть как синхронизированный выход с выходом. Отрегулированная волна от симметрии имеет обратную выходную мощность, уровень постоянного тока можно регулировать непрерывно. Измеритель частоты может быть как дисплей внутренней частоты и измерения наружной частоты. Он особенно подходит для учений, научных исследований и экспериментирования электронных и импульсные цепи.

Особенности:
Технически опытный, высокая стабильность.
Цифровой дисплей, простой и четкий.
Высококачественный материал корпуса, лучший инструмент защиты и длительный срок службы.
Многоповоротный потенциометр, точный на месте.
Частота 1 Гц-30 МГц.
Панель аккуратная и аккуратная, интуитивно понятная и чистая.

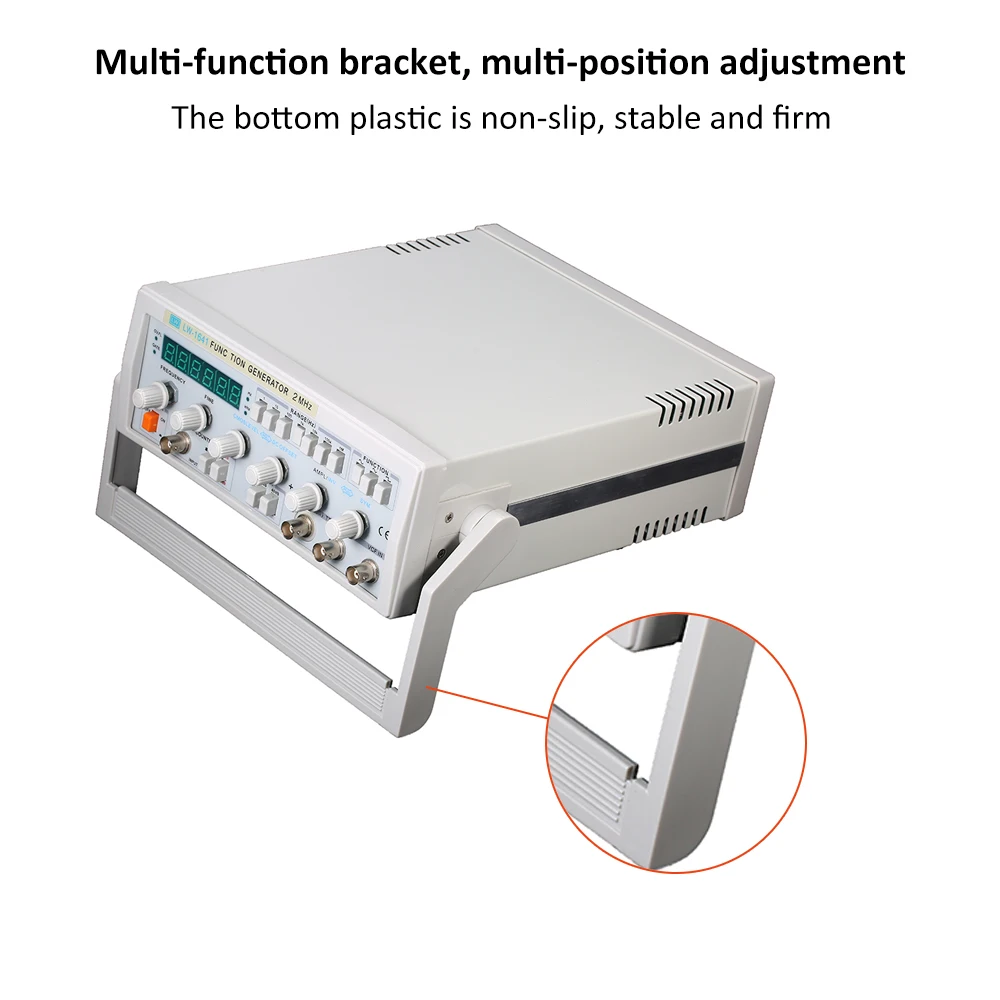

Подошва с нескользящей подошвой, прочная и устойчивая.
Дизайн внешнего вида прочный и элегантный, прост в эксплуатации.
Он особенно подходит для учений, научных исследований и экспериментирования электронных и импульсные цепи.
Частота режим: 0,1 Гц --- 2 МГц.
Форма выходного сигнала: синус, треугольник, квадрат, пульс ±.
TTL/CMOS и выход синхронный выход.
Менее 1% искажений при 10 Гц-100 кГц.

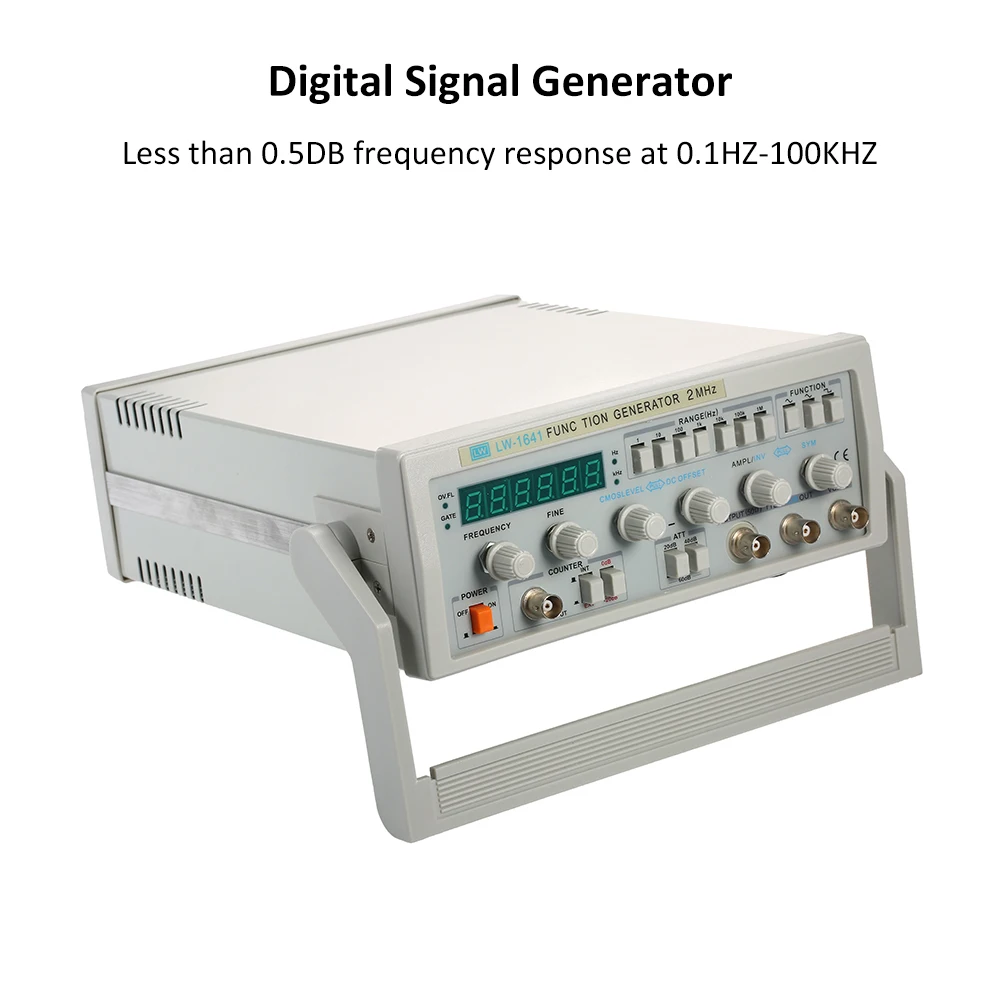

Меньше, чем 0.5dB амплитудно-частотная характеристика при температуре не выше 0,1 Гц-100 кГц. Менее 1 дБ Частотная характеристика на 100 кГц-5 МГц. Менее 1 дБ Частотная характеристика при 100 кГц-2 кГц.

Технические характеристики:
Материал: АБС-пластик
Вилка: ЕС/Великобритания/США

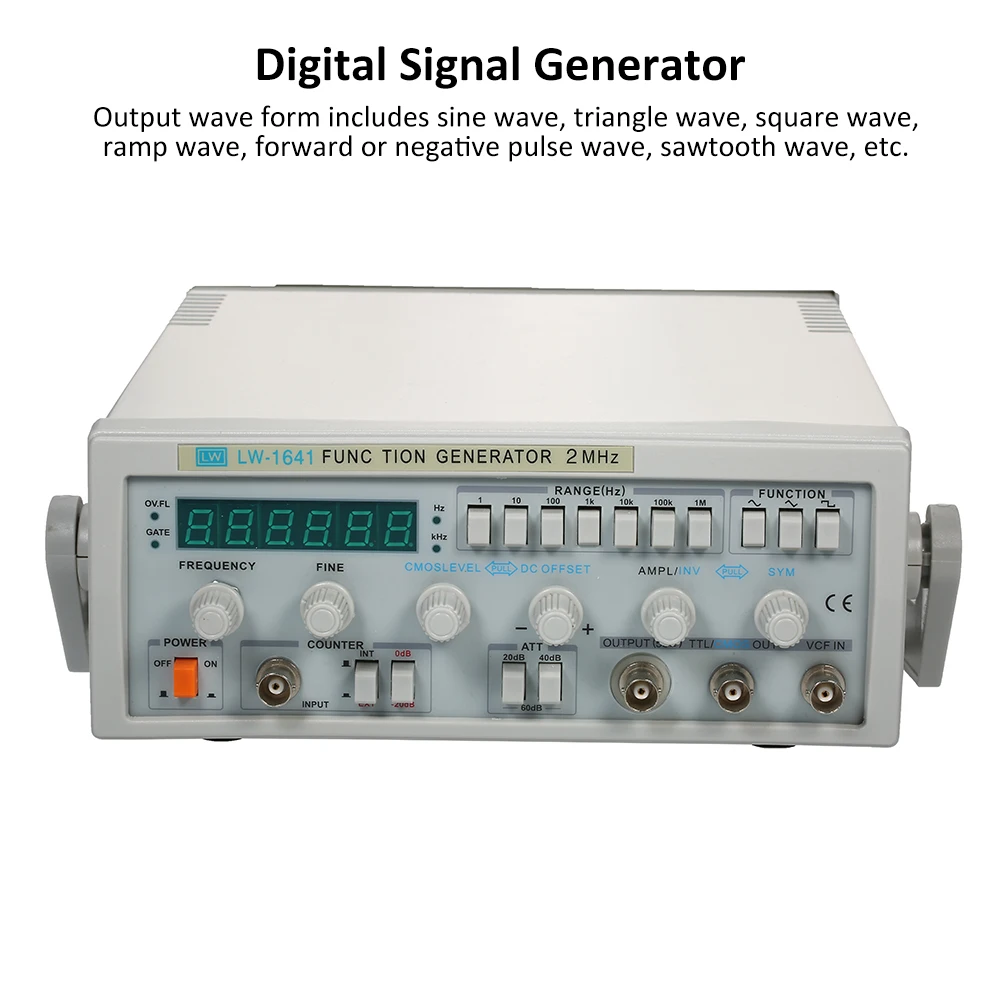

Форма выходного сигнала: синус, треугольник, квадрат, положительный и отрицательный пульс, положительная и отрицательная рампа
Напряжение постоянного тока: 0 ~ ± 10 в постоянно регулируется
Точность: менее 0.003% ± 1 слово

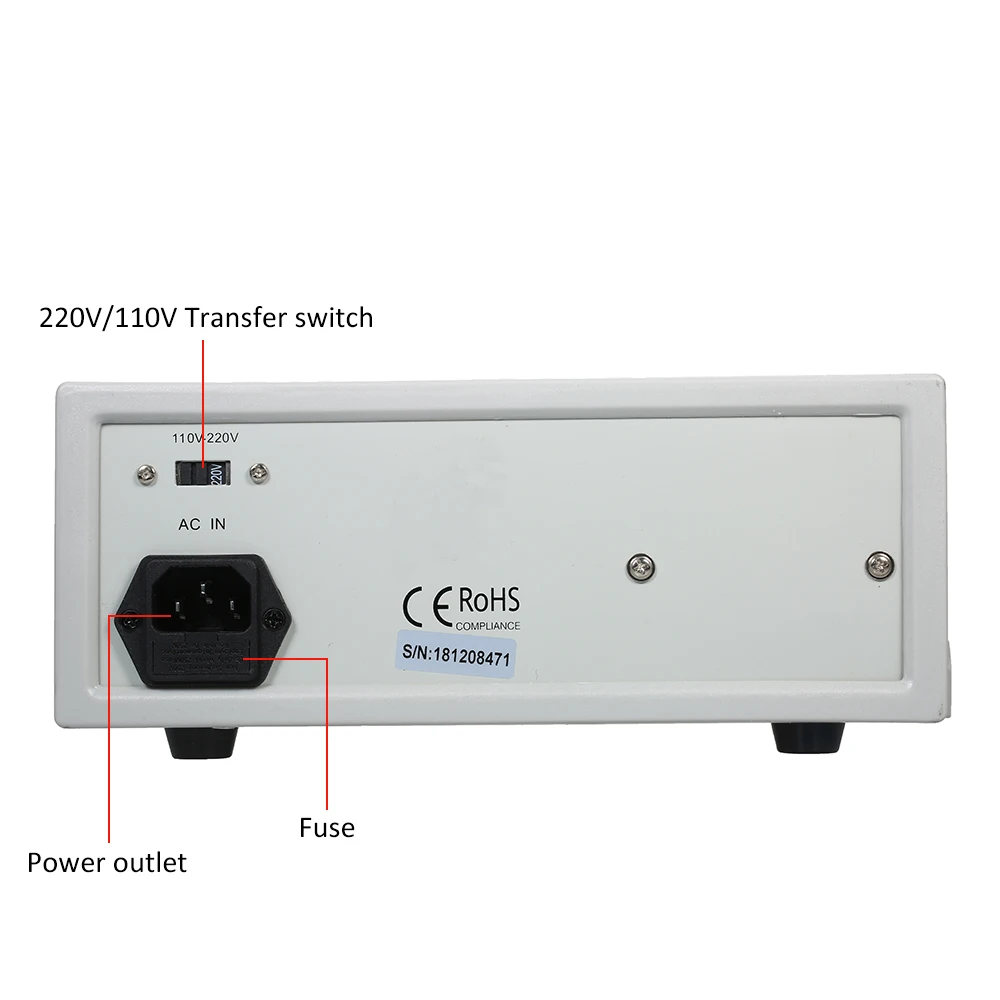

Источник питания: 220 В/110 В ± 10% 50 Гц/60 Гц
Входное сопротивление: не менее 1 м Ω/20F
Выходное сопротивление: 50Ω ± 10%
Амплитуда: не менее 20 vp-p (без нагрузки)
Диапазон симметрии: 90:10 - 10:90
Посылка Размер: 37*30*17 см/14,56*11,81 * 6.69in
Вес посылка: 3900 г

TTL/CMOS выходной уровень:
TTL низкий уровень меньше, чем 0,4 V в пульсовой волны, высокий уровень меньше, чем 3,5 V,CMOS низкая меньше светло-коричневые 0,5 V в пульсовой волны, высокий уровень, чем 3,5 V, КМОП-матрица низкая меньше светло-коричневые 0,5 V в пульсовой волны, высокий уровень 5V--14V бесступенчатая.

VCF вход
Выходное напряжение: -5 В ~ 0 В ± 10
Макс. Вольт-контроль: 1000:1
Вход сигнала: DC-1KHz

Счетчик частоты:
Диапазон измерения: 1 Гц ~ 10 МГц ≥ 10 vp-p
Входное сопротивление: не менее 1 мОм/20ф
Чувствительность: 100mVrms
Макс. Вход: 150 в (AC + DC)
Вход затухание: 20dB
Время подъема: <100 нс
Квадратная волна границы: <100 нс

Примечание:
Цвет реального товара может показать прицел отличаться из-за разных условий съемки светильник и настроек экрана монитора.

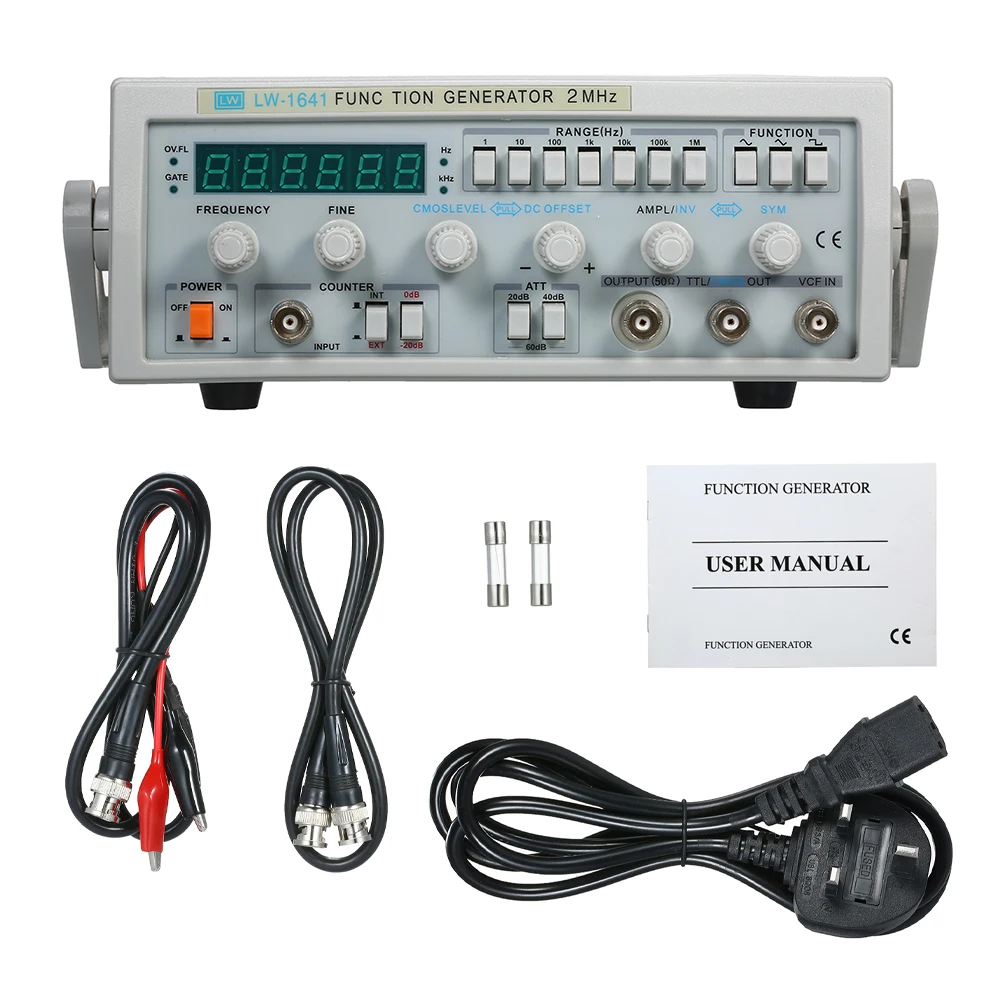

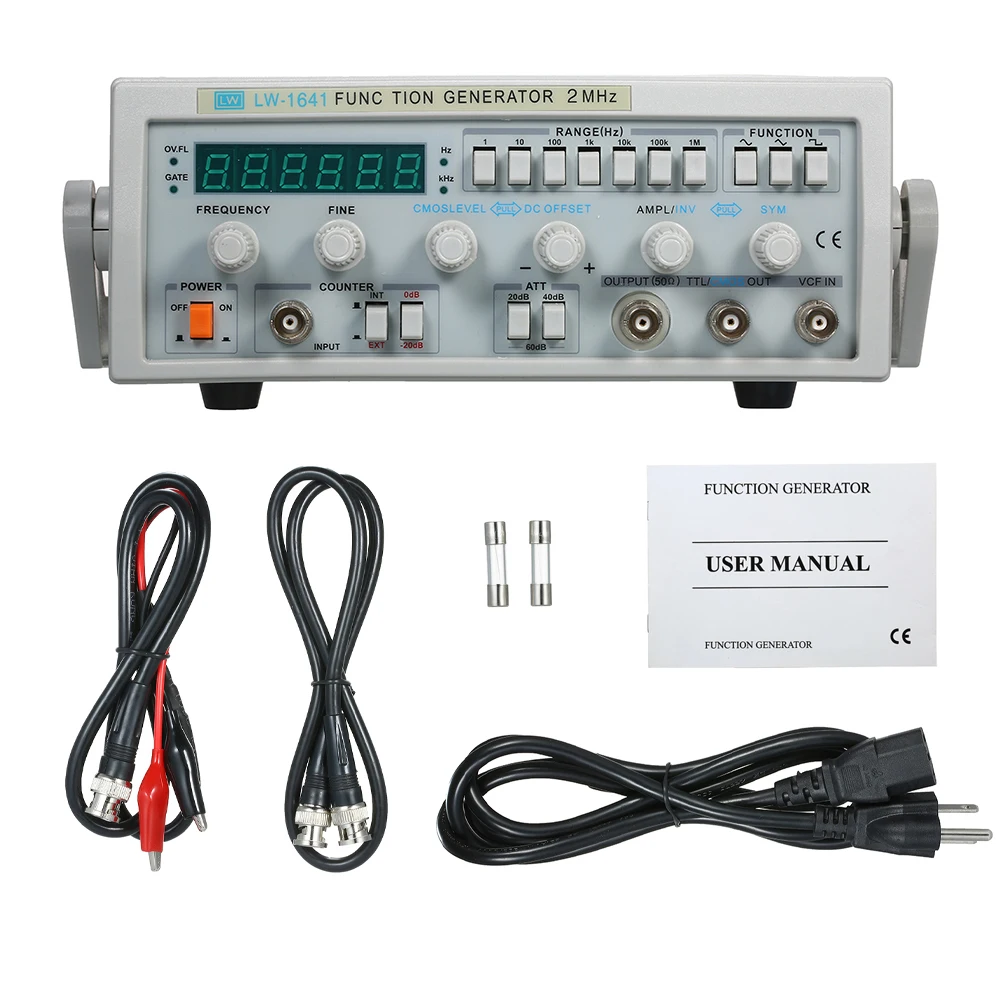

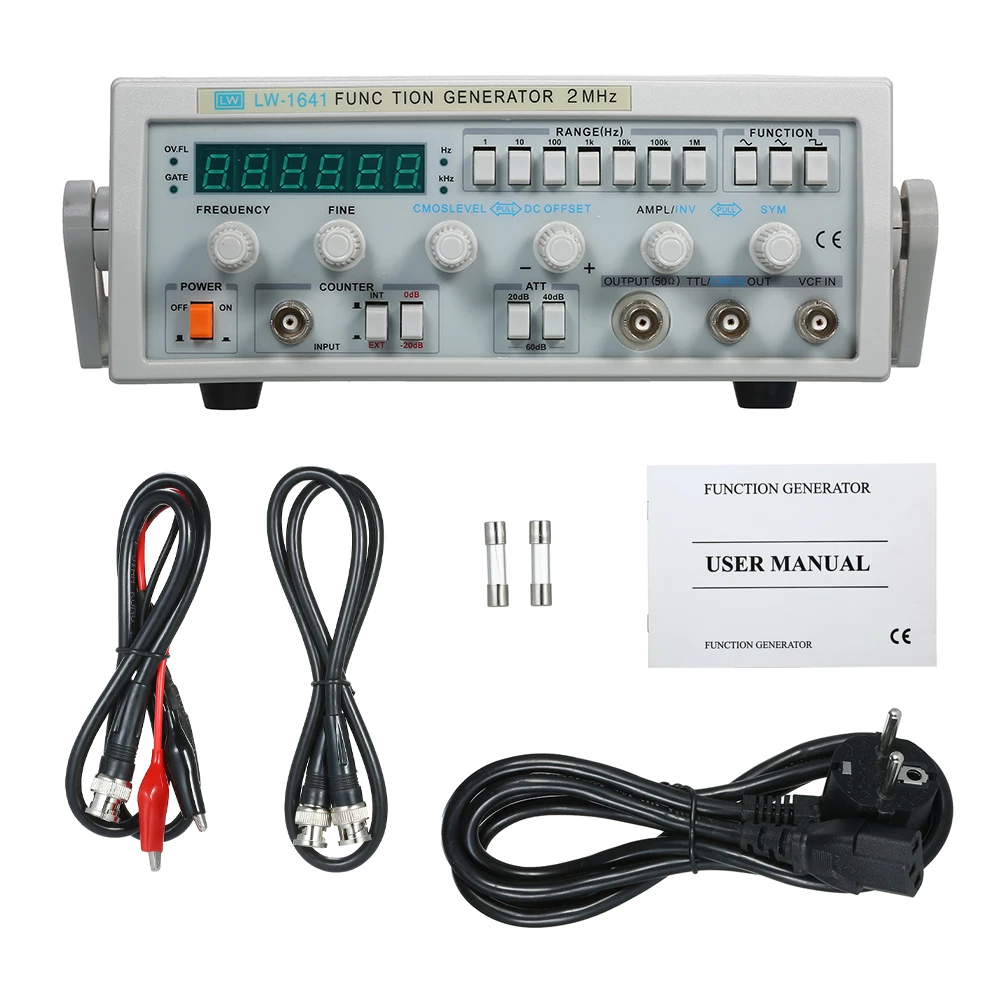

Упаковочный лист:
1 * функциональный генератор сигналов
1 * штекер с кабелем
1 * кабель BNC-крокодил
1 * BNC к BNC соединительный кабель
2 * предохранители
