Модуль скорости вентилятора шкафа 48 в 12 В 24 вентилятор 485 с последовательным

Модуль скорости вентилятора шкафа 48 в 12 В 24 вентилятор 485 с последовательным

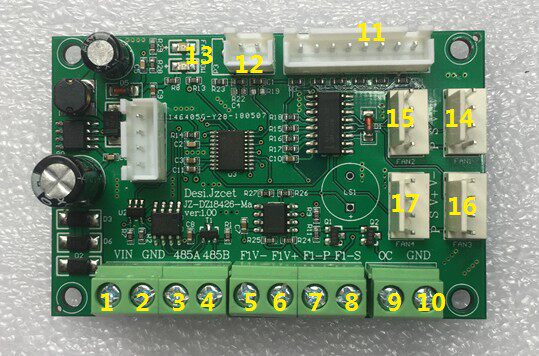

1. Ознакомление с функциями этого управляющегоЭтот регулятор контроля температуры JCF4846 использует технологию модуляции PWM для реализации контроля температуры вентилятора и регулирования скорости. Это промышленная схема, простая в использовании, Стабильная и надежная, особенно подходит для элитных корпусов!Основные функции заключаются в следующем:1. Регулятор контролирует скорость вентилятора в соответствии с обнаруженной температурой. Чем выше температура, тем быстрее скорость. Когда температура выше начальной степени, вентилятор начинает работать с низкой скоростью. Если температура продолжает расти, скорость вентилятора медленно увеличивается. Когда температура поднимается до установленной полной температуры, вентилятор превращается в полную скорость работы. Когда температура начинает падать, скорость вентилятора автоматически падает, а температура опускается до исходной температуры-2. Когда температура высокая, вентилятор закрыт и циркулирует.2. Запуск и полноскоростная температура могут быть установлены клавишами3. У управляющего есть собственная цифровая трубка, которая может отображать температуру тока. Диапазон отображения температуры-9 ~ 99 С.4. С 485 последовательным портом связи и стандартным протоколом Modbus RTU, он может подключаться к PLC или промышленному компьютеру для получения информации о состоянии температуры и вентилятора.5. Звуковой сигнал, при обнаружении неисправности вентилятора, звуковой сигнал6. Поддержка количества вентиляторов, подключенных к управляющему, для точного определения состояния работы каждого вентилятора.7. Когда температура ниже температуры запуска, настройте настройки остановки вентилятора или Поддерживайте минимальную скорость8. Регулятор имеет свой собственный выход сигнала NPN (который может быть подключен к входу переключения PLC). При обнаружении неисправности вентилятора, регулятор выводит слабый сигнал, вызывая раннее предупреждение.II. Основные технические параметры1. Поддержка все виды 12v/24v/36V/48v 4-провод PWM вентилятор постоянного тока, максимальный ток 6A2. Схема промышленного класса, с защитой от обратного соединения, автоматическая установка SMT и сварка, 100% заводской тест3. Предоставляем 4-полосная Стандартный 2510-4P вентилятор интерфейс + 1-way терминал интерфейс вентилятора4. Технология преобразования частоты, стабильная производительность, низкое энергопотребление, высокая эффективность5. Светодиодный индикатор, интуитивно и по-настоящему понимает рабочее состояние6. Стандартный 1% Высокоточный промышленный датчик температуры NTC, подходит для обнаружения температуры воздуха, ошибка 1 C7. Температурный Зонд запечатан эпоксидной смолой, водонепроницаемый и влагостойкий, с установочными отверстиями в верхней части зонда для облегчения фиксированной установки.8. Поддержка настройки, включая размер, Параметры температуры, дополнительные функции и т. д.3. Введение портов проводки No. (Vin +): порт питания управляющего, + pole № 2 (Вин-): порт питания управляющего,-Полюс № 3: RS485 Серийный порт D + 4: RS485 Серийный порт D- Нет. 5: первый вентилятор питания отрицательного полюса, No. 6: первый вентилятор питания положительного полюса, нет. 7: первый выходной сигнал скорости вентилятора, номер. 8: первый вентилятор PWM контрольный сигнал № 9 (OC): раннее предупреждение NPN выходной порт, который выводит Низкий сигнал при обнаружении неисправности вентилятора № 11: интерфейс между основной контрольной доской и панелью дисплея, № 12: интерфейс датчика температуры Нет. 13: два светодиодный свет, один для источника питания и других для работы вентилятора. 14-17:4 Стандартный 2510-4P интерфейс вентилятора со стандартной последовательностью (P = PWM, S = Sensr, V +, V-) ****** Введение и применение порта 9 Порт 9-выход одного NPN сигнала. Схема выглядит следующим образом:
