RS485/RS422 фотоэлектрическое изоляционное реле/расширение сигнала/485 усилитель

---

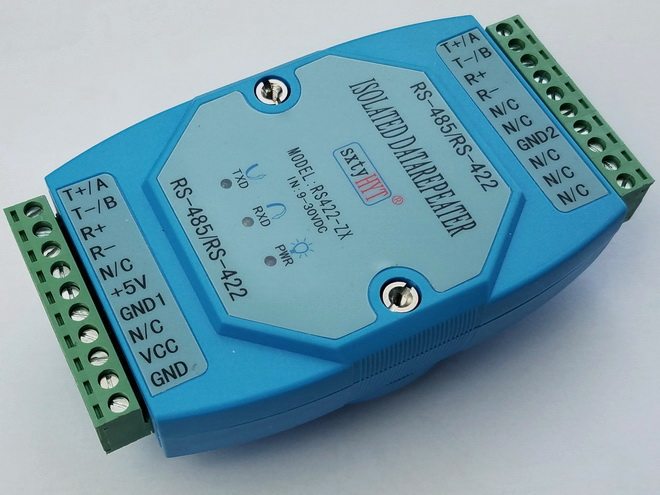

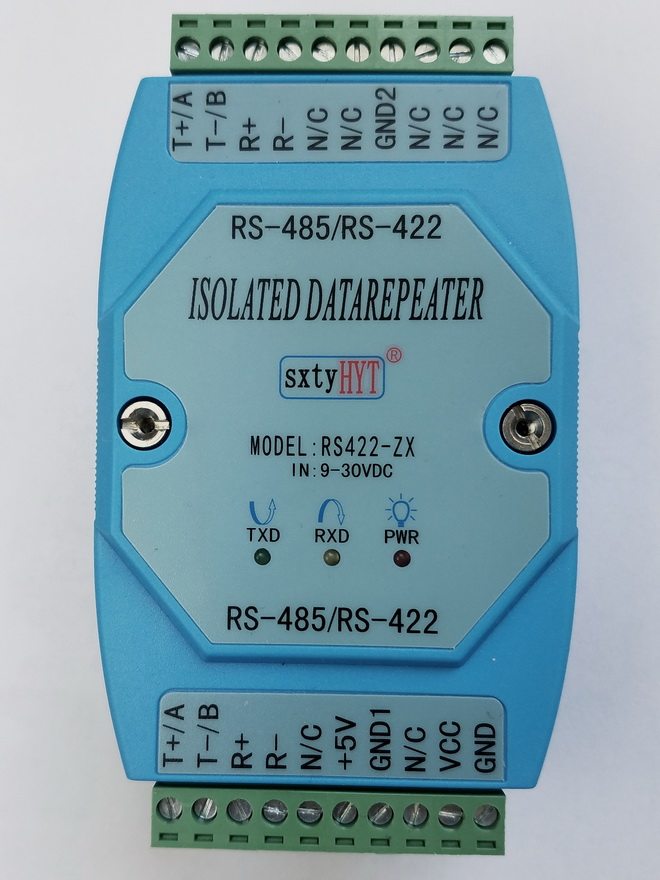

RS-485/422 до RS-485/422 Фотоэлектрические изоляционные ретрансляторы: Модель: RS422-ZX(Промышленный уровень, Антистатическая, анти-помехи, уровень 2 Молниезащита protection-600W Молниезащита ТВ трубки и 90V5KA Молниезащита B3D090L разрядная трубка)RS422-ZX фотоэлектрическое изоляционное реле, совместимое со стандартами RS-422 и RS-485, может увеличить расстояние связи RS-422/RS-485 автобусной сети, увеличить количество RS-422/RS-485 сетевого оборудования, встроенный DC/DC изолирующий модуль, RS422/RS485 выходной интерфейс использует высокоскоростной анод для 2500 V фотоэлектрический изоляции и 2-х уровневые оснащено молниезащитой-телевизоров трубки 600 Вт оснащено молниезащитой, B3D090L разрядная трубка 90V5KA Защита от молнии, которая может эффективно предотвратить RS-422/RS-485 сетевым оборудованием. Статическое электричество, молниеносный удар, всплеск и разность потенциалов заземления 422/RS485 повреждает оборудование. Преобразователь имеет автоматический трансивер с нулевой задержкой и преобразование трансивера. Уникальная схема ввода/вывода может автоматически контролировать направление потока данных без каких-либо сигналов рукопожатия (например, RTS, DTR) и настроек перемычки для реализации полнодуплексного (RS-422) и полудуплексный (RS-485) Режим преобразования, plug-and-play.RS422-ZX фотоэлектрический изолирующий ретранслятор может обеспечить надежное соединение для точечной и Многоточечной Связи. Каждый повторитель из точки в точку может позволить подключать устройства интерфейса 128 RS-422 или RS-485. Скорость передачи данных составляет 300-200 кбит/с, с индикатором питания и индикатором потока данных, чтобы указать ситуацию сбоя.Левый терминал расположен следующим образом: (этикетка продукта отмечена)1-------------- T + (A) D + (A) RS422 вперед/RS4852------------ T-(B) отрицательный конец RS422/D-(B) RS4853 --------------- R + RS422 приемный передний конец4 --------------- R-RS422 получение отрицательного конца5 ------------- NC воздуха6 ------ + 5 В выходная мощность переднего конца7 ----------------- GND1 5 В выход отрицательного конца8 ------------- NC воздуха9-------------- Входная мощность VCC передний конец (9-30VDC)10-------- GND вход питания отрицательный конец (внутреннее соединение с GND1)     Правый терминал расположен следующим образом: (этикетка продукта отмечена) 1-------------- T + (A) D + (A) RS422 вперед/RS485 2------------ T-(B) отрицательный конец RS422/D-(B) RS485 3 --------------- R + RS422 приемный передний конец 4 --------------- R-RS422 получение отрицательного конца 5 ------------- NC воздуха 6 ------------- NC воздуха 7---- GND2 прямо сигнальная земля (фотоэлектрический изоляции с GND1) 8 ------------- NC воздуха 9 --------------- NC воздуха 10 --- NC воздуха

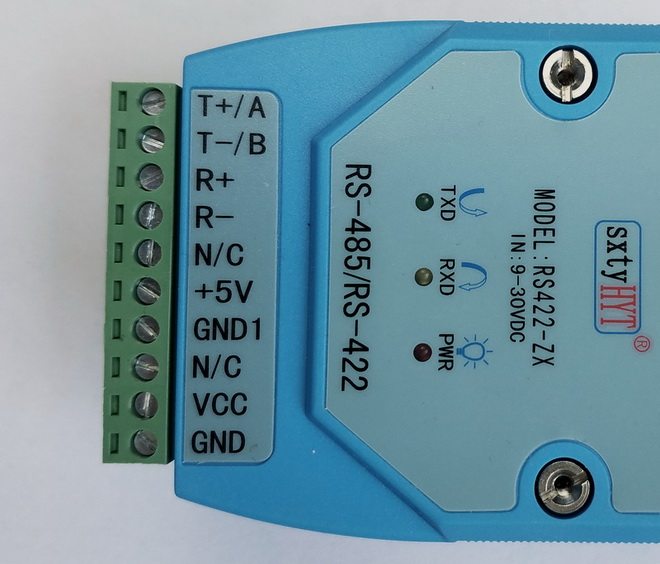

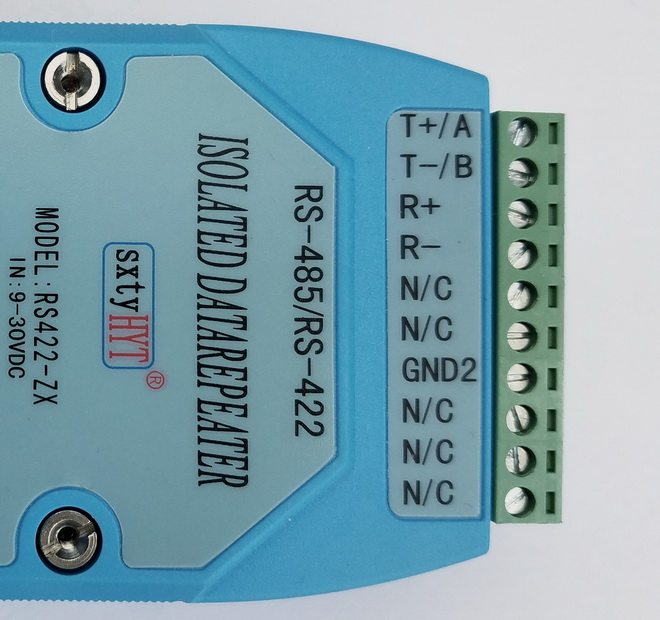

Установка промышленного Guideway, Adan модульСовместимость со стандартом TIA/EIA422/485_ Автоматическая отправка/получение данных без внешнего сигнала управления движением (RTS)Он может расширить расстояние связи RS-485/RS-422 автобусной сети и значительно повысить надежность всей сети RS-485/422.Скорость связи: 300BPS-200KBPSРабочий Источник питания: 9-30VDC/350mA (широкий вход напряжения, со специальным блоком стабилизатора напряжения)Двухклеммный интерфейс может подключаться к интерфейсу 128 RS-485 или RS-422_ Дальность связи:> 1,5 км (9,6 кбит/с)Источник питания и индикатор потока данных, три сигнала индикатор питания (PWR) передача (TXD) получение (RXD)_ Режим работы: асинхронный полудуплекс (RS-485) или асинхронный полный дуплекс (RS-422) Универсальный, без настроек перемычки_ Фотоэлектрическая изоляция Тип повышения (изоляционное напряжение 2,5 KVrms/500VDC изоляция), Специальный DC/DC модуль,RS-485/422 на обоих концах обеспечивает двухуровневую молниеносную защиту для каждого line-600W молниезащиту для tv-трубки и 90V5KA молниезащиту для B3D090L разрядной трубки.Всплеск, +/-15кВ защита от ЭСР и предотвращение помех на земле_ Электрический интерфейс: двойной 10-битный терминал_ Средняя передача: витая пара или экранированный провод_ Размер профиля: 120 мм * 70 мм * 25 мм_ Использование окружающей среды:-40 ~ 85 C, относительная влажность от 5% до 95%.Применимо ко всему используемому программному обеспечению связи, подключи и работайПоддержка DOS/WIN95/WIN98/WIN2000/NT/XP Linux и т. Д.ПЛК и коммуникации_ Система управления промышленной автоматизации_ Удаленная компьютерная система мониторингаАвтоматизированное электронное производственное оборудование_ Системы контроля доступа_ Системы управления посещаемости_ Потребление системыСистема парковки_ Система самопомощи_ Автобусная система сбора пошлин
