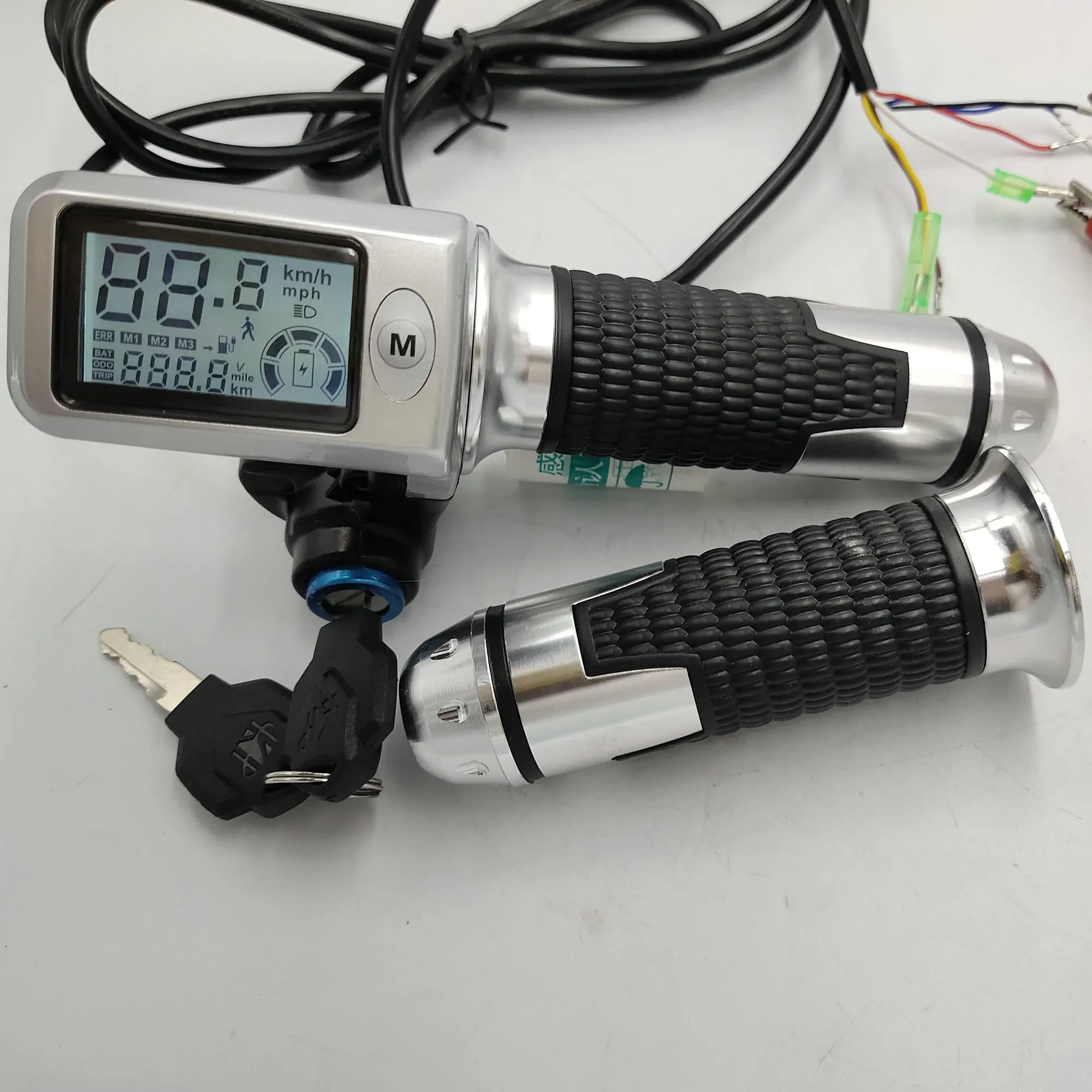

Спидометр + одометр + дроссельная заслонка/ускоритель с ЖК-дисплеем 36v48v60v & замок Электрический скутер велосипед MTB трехколесный велосипед DIY часть

1. Цена указана за один правый дроссель с дисплеем + левое сцепление,

Материалы: Синий ЖК-дисплей, + резиновые ручки + алюминиевый корпус,

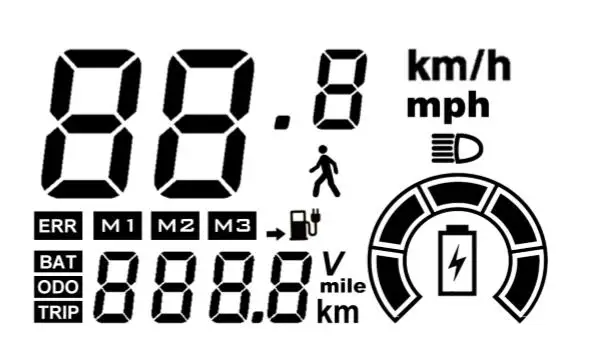

2. Функция

Это указывает

Скорость

Уровень заряда батареи

Одиночная поездка

Одометр

Нажмите кнопку M, чтобы увидеть одометр и напряжение батареи

Длина провода 1,65 м

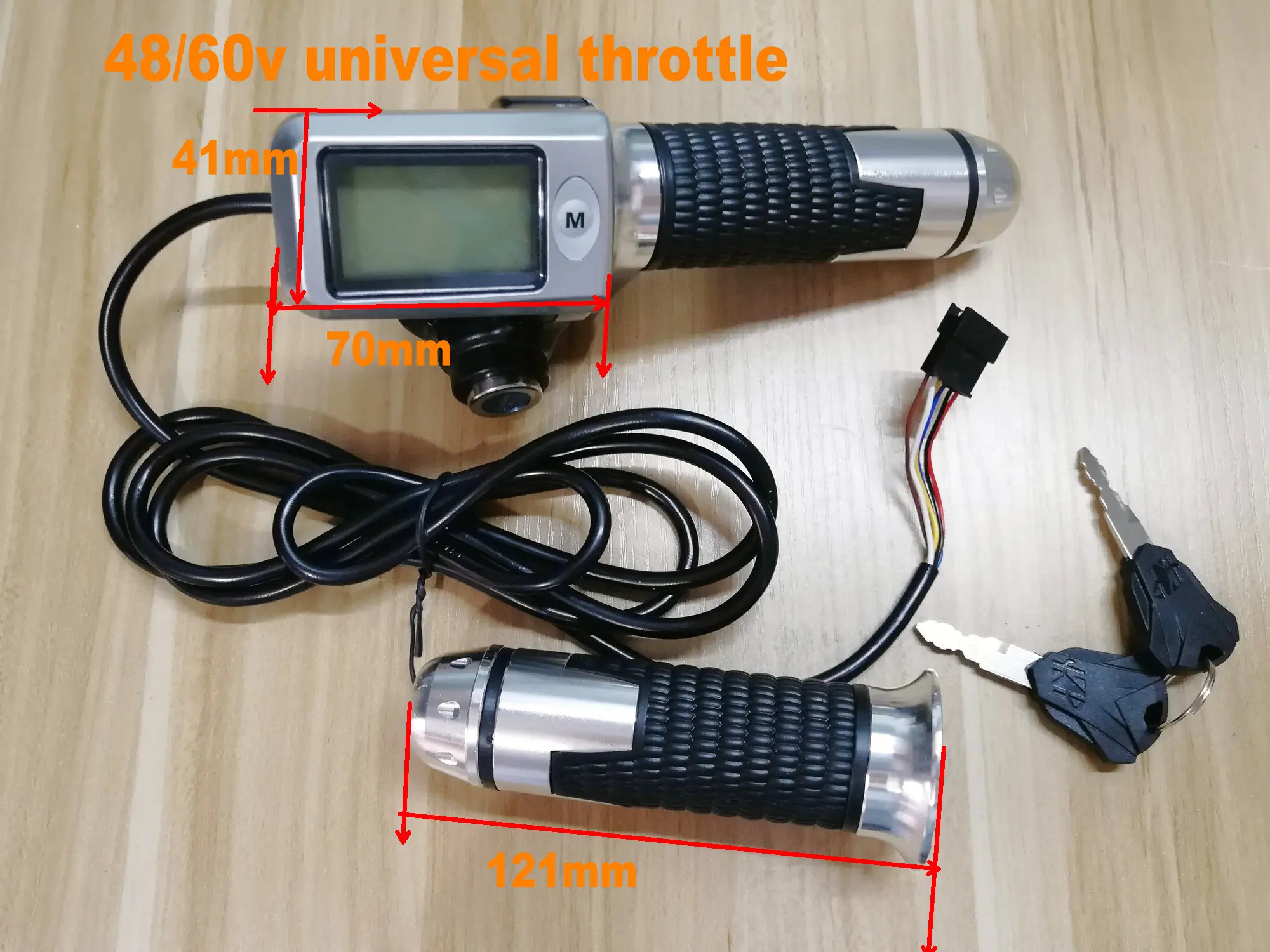

См. Ниже Размер

3.Он имеет две модели клиент может выбрать из

Модель блокировки или модель круизного переключателя, и способ подключения будет отличаться, пожалуйста, обратите внимание, какую версию вы получите,

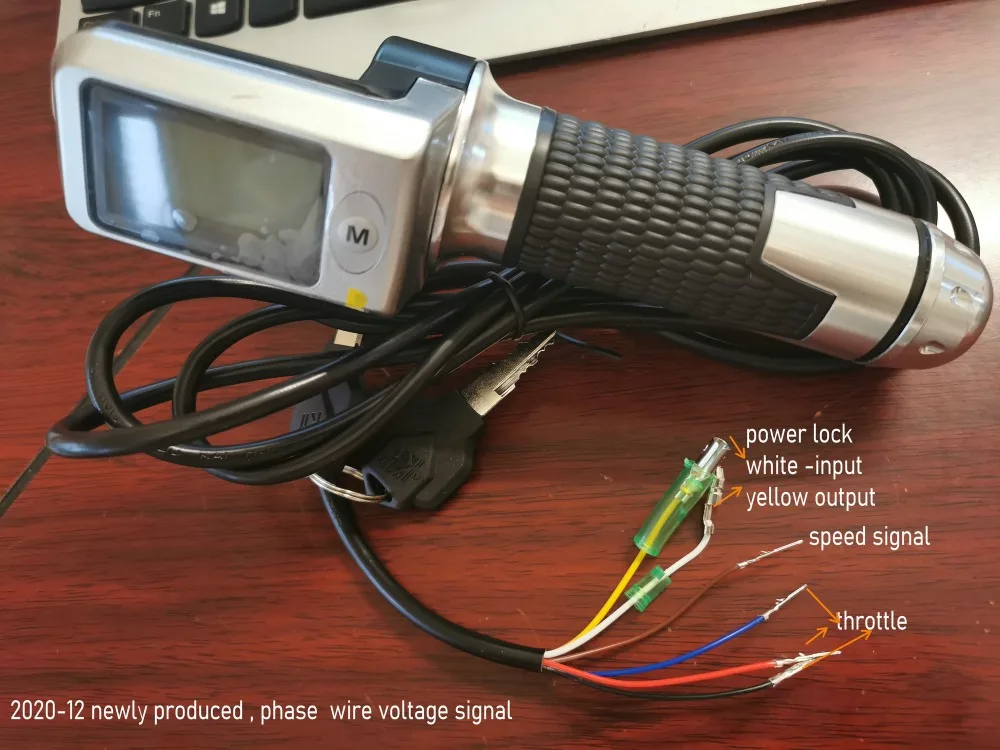

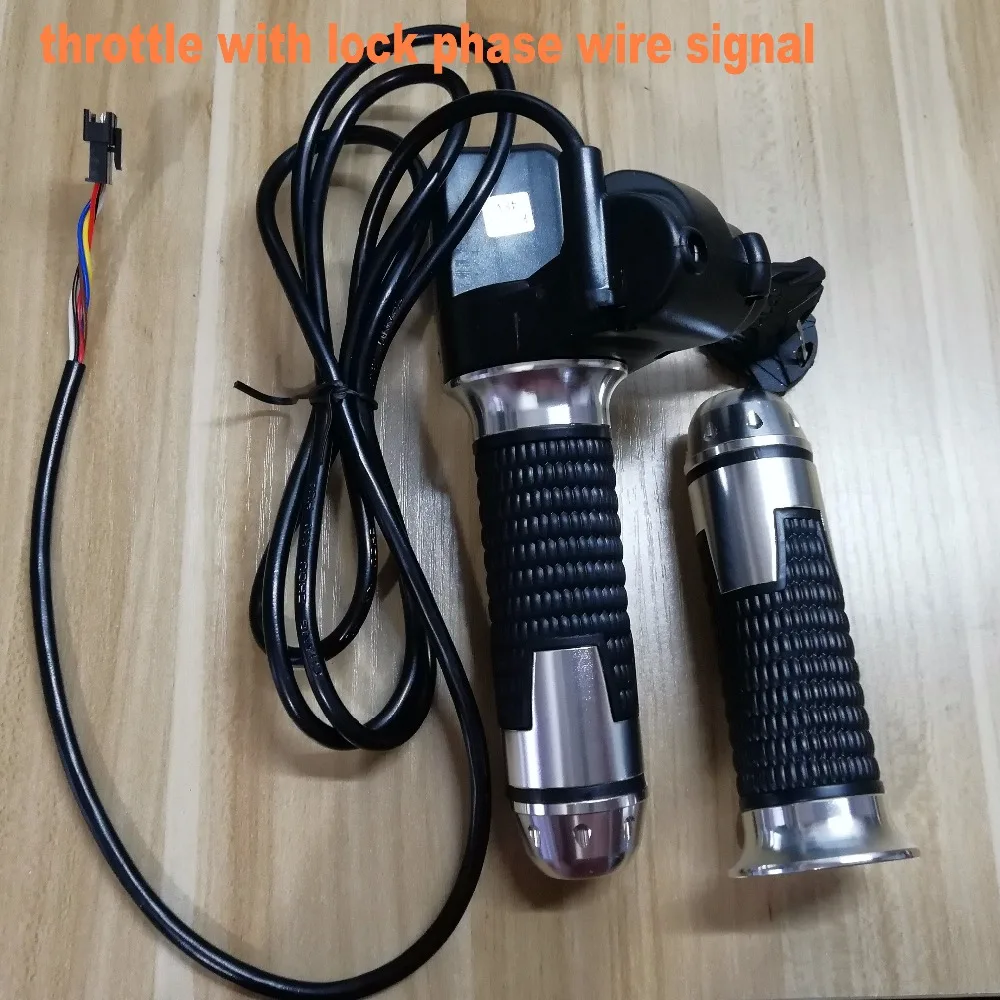

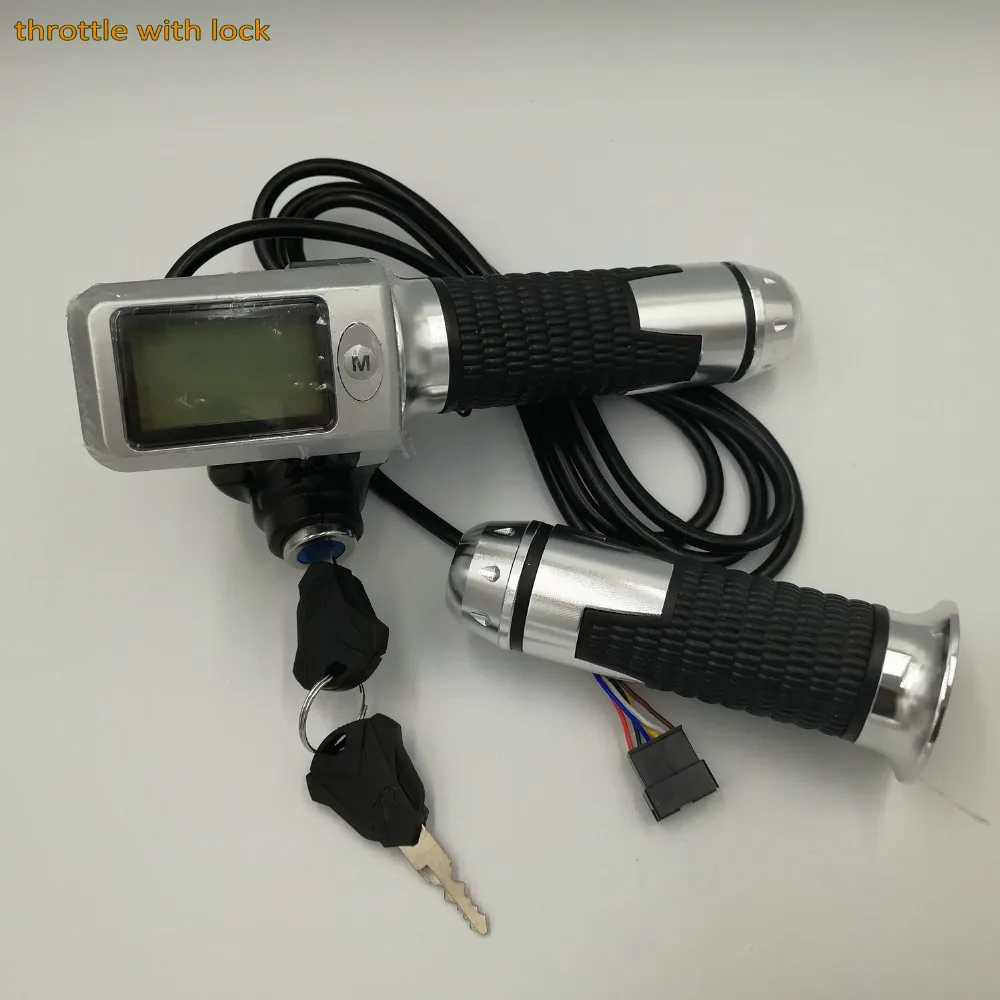

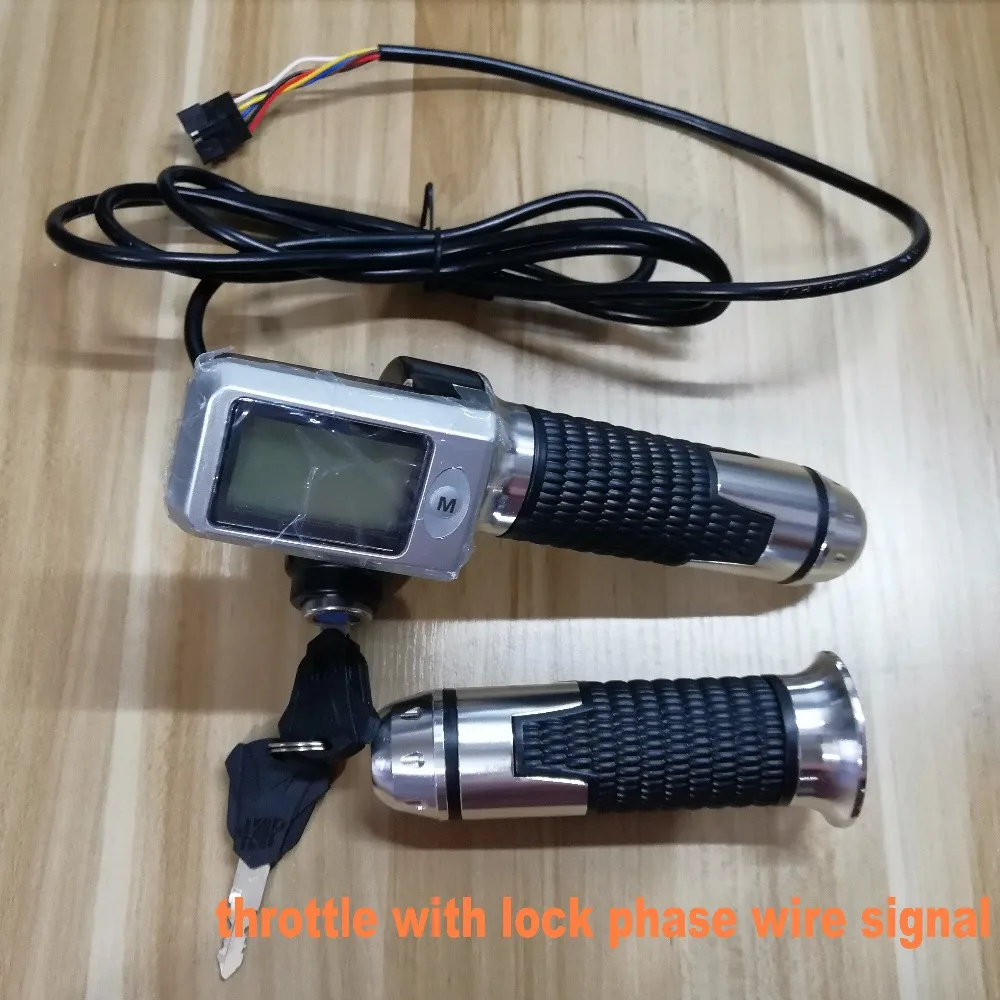

Инструкция по монтажу для модели замка,

Черный, синий, красный-провод дроссельной заслонки-подключение с контроллером дроссельной заслонки,

(Красный + 5 В, черный-отрицательный, синий-сигнальный провод дроссельной заслонки,)

Желтый + белый = провод электрического переключателя

Желтый -- Электрический переключатель проводной вход положительный

Белый-выход дроссельной заслонки положительный

Коричневый -- скоростной провод -- подключение к любой фазовой проволоке мотора

Этот провод будет поставлять сигнал для отображения, если не подключить, дисплей не будет указывать скорость и одометр.

(Дроссельная заслонка принимает сигнал фазового напряжения,)

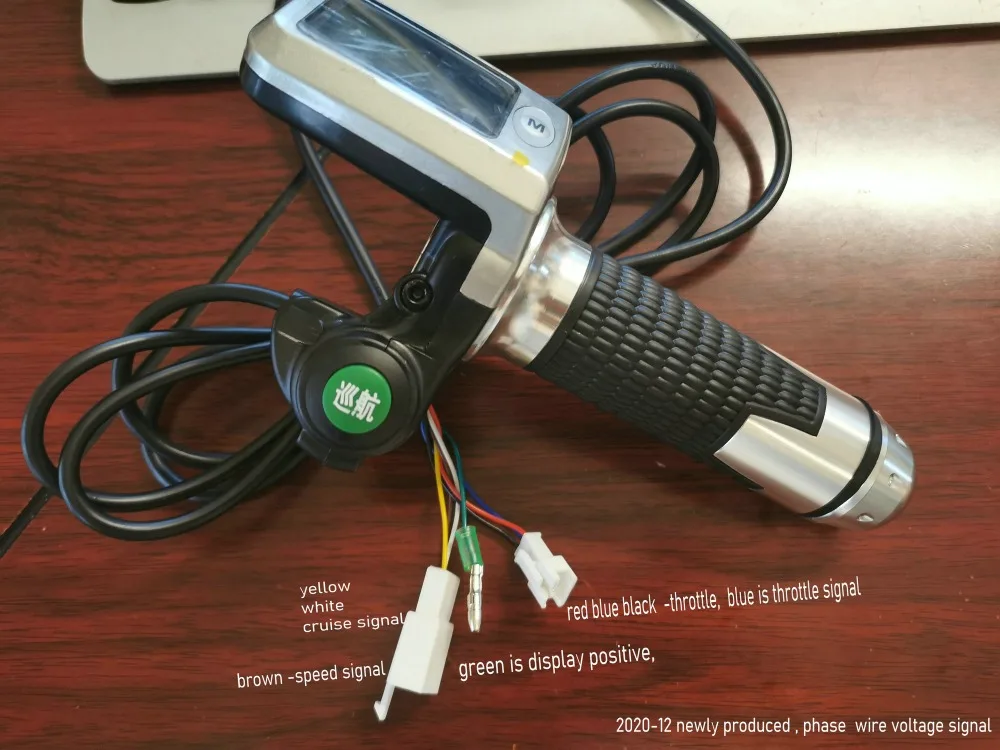

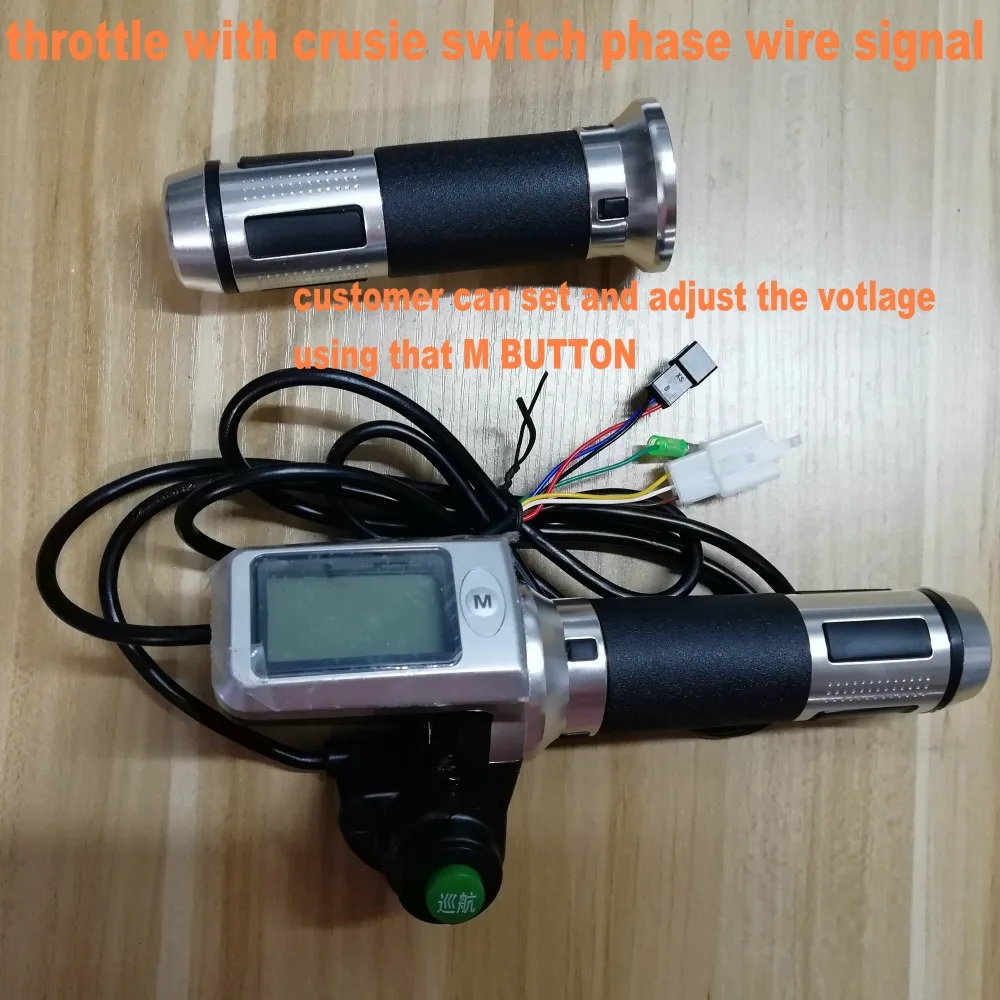

Для круизной модели желтый + белый Круизный провод, зеленый провод положительный, другие провода одинаковые,

Внимание, пожалуйста:

1. Для всех дисплеев, которые принимают сигнал напряжения провода фазы, индикация скорости будет иметь небольшое отклонение,

2. Если ваш двигатель бесщеточный, при скольжении индикатор скорости может быть нулевой.

Если бесщеточный мотор без зубчатой передачи, этого феномена не произойдет,

4. Пожалуйста, обратите внимание, что у нас могут быть разные ручки.

Каждая партия товаров может иметь разные ручки, пожалуйста, обратите внимание, что это не повлияет на функцию дроссельной заслонки, мы отправим любой товар в наличии.

5. Он имеет 3 способа для скорости чтения, провода будут отличаться для различных сигналов.

5-1 настройка по умолчанию мы отправляем его скорость провода фазы

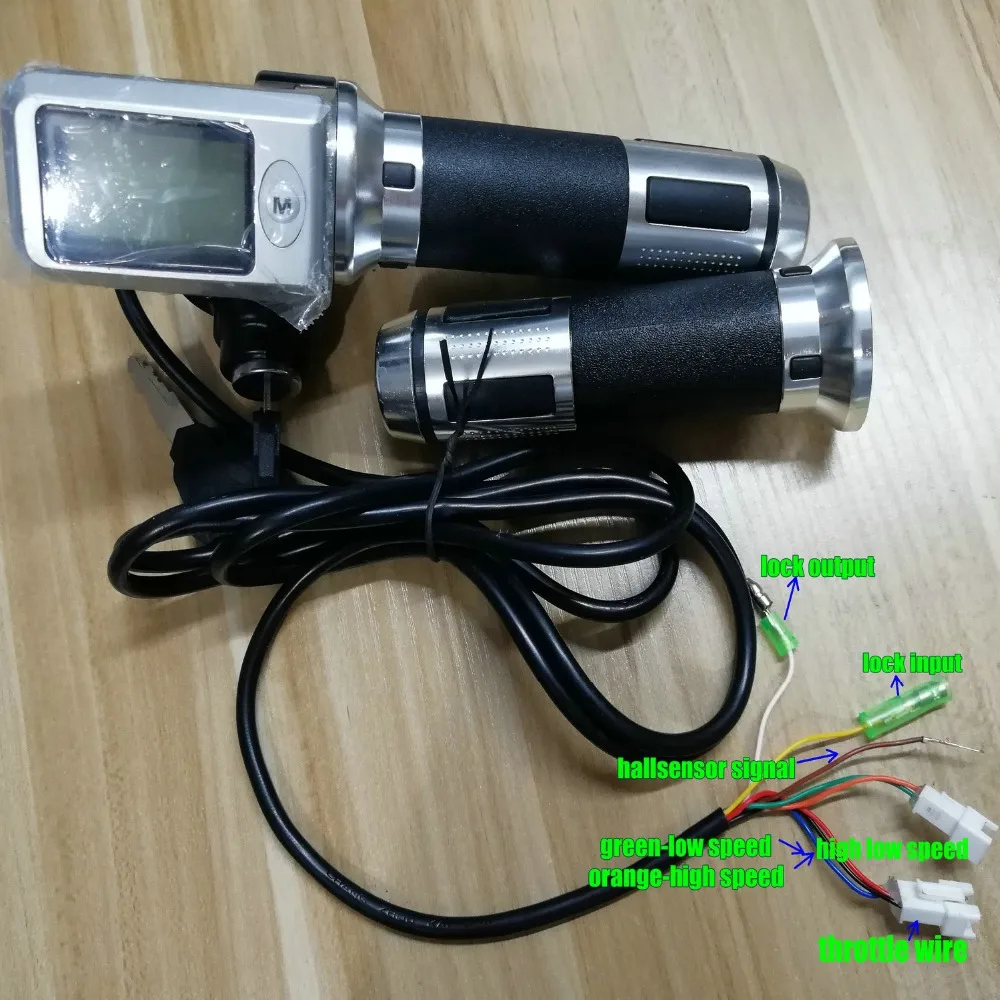

5-2 скорости hallsensor, будет 3 провода скорости-это нужно сделать на заказ, нужно оставить сообщение в примечаниях,

5-3 типа связи, только в этом режиме, настройка будет работать,

Лучше заказать дисплей и контроллер в группе, здесь ниже

Https:/item/33036613296.html?

Настройка дисплея (это)

Нажмите кнопку M и в то же время Откройте блокировку питания, теперь дисплей светит огни и цифры, и нажмите кнопку m, вы можете установить дисплей. Короткое нажатие кнопки M вы можете переключить элемент настройки, длительное нажатие вы можете установить данные ниже

P01 = Напряжение, 36 В, 48 В, 60 в, настройка по умолчанию 48 в,

P02 = соотношение скоростей = 0,2-1,5, по умолчанию = 1,

Реальная скорость/Текущая скорость-это отношение, которое вы должны установить,

Для велосипеда 36V

Для велосипеда 48V

Для квадрокоптера с дистанционным управлением 60V велосипед

P03 = диапазон = 1-1,3, установка по умолчанию = 1

P04 = режим тестирования скорости,

1 = VOL, тестирование скорости фазового напряжения, 2 = зал, тестирование скорости зала, настройка по умолчанию-1

Если сигнал напряжения провода фазы, настройка обода и магнитных полюсов не будет работать.

P05 = Размер обода, 8 дюймов, 10, 14,16,18,20,22,24,26,28,29 дюймов (может работать с испытанием скорости фазового напряжения), настройка по умолчанию 14 дюймов,

P06 = количество магнитных полюсов (если двигатель с внешним испытательным залом скорости построен снаружи, это = 1, означает, что только один кусок магнитных полюсов, как правило, это 1-6

Если двигатель имеет зал для тестирования скорости, построенный внутри, теперь это означает, что количество деталей магнитных полюсов. Это 10-30 пар, это двигатель принимает фазы провода напряжения тестирования скорости, это не будет работать)

По умолчанию = 1, нажмите кнопку, чтобы добавить один

P07, mile/h или km/h, 1 = метрический, 2 = mile, настройка по умолчанию = 1

Или это

P07 соотношение напряжения батареи

P08 = 0, 3 функции передачи запрещены,

P08 = 1 означает, что доступны 3 шестерни и питание на них-это шестерня,

Короткое нажатие кнопки M будет заменять шестерни, длинное нажатие кнопки M переключается на одну поездку/odo и напряжение батареи,

P08 = 2 означает, что питание на нем-Шестерня 2.

P08 = 3 означает, что питание на нем-Шестерня 3.

Удерживайте кнопку M в течение 3 секунд, вы можете подтвердить и сохранить данные, которые у вас есть, и переключиться на следующий. Повторное включение дисплея вы можете использовать новые настройки,

Цена указана за образец, для заказа количества, пожалуйста, оставьте сообщение, мы дадим большую скидку
