1. Описание:

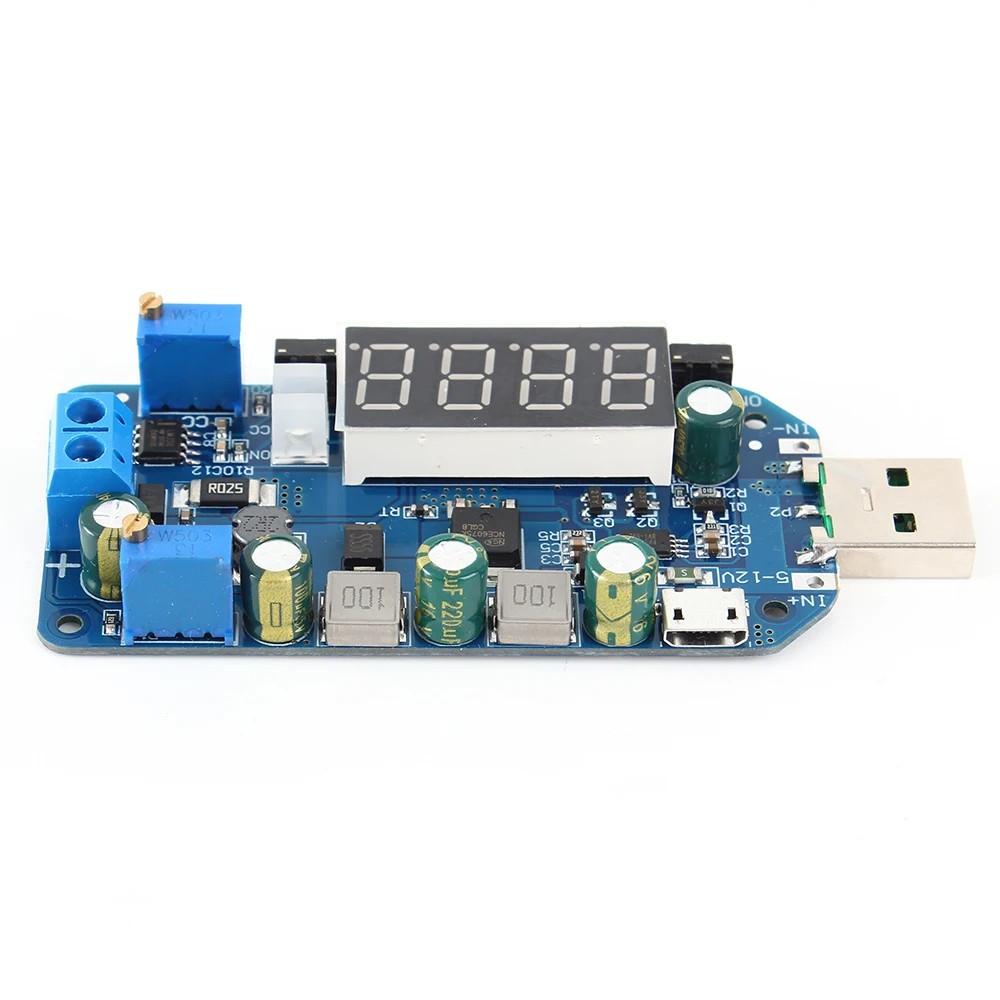

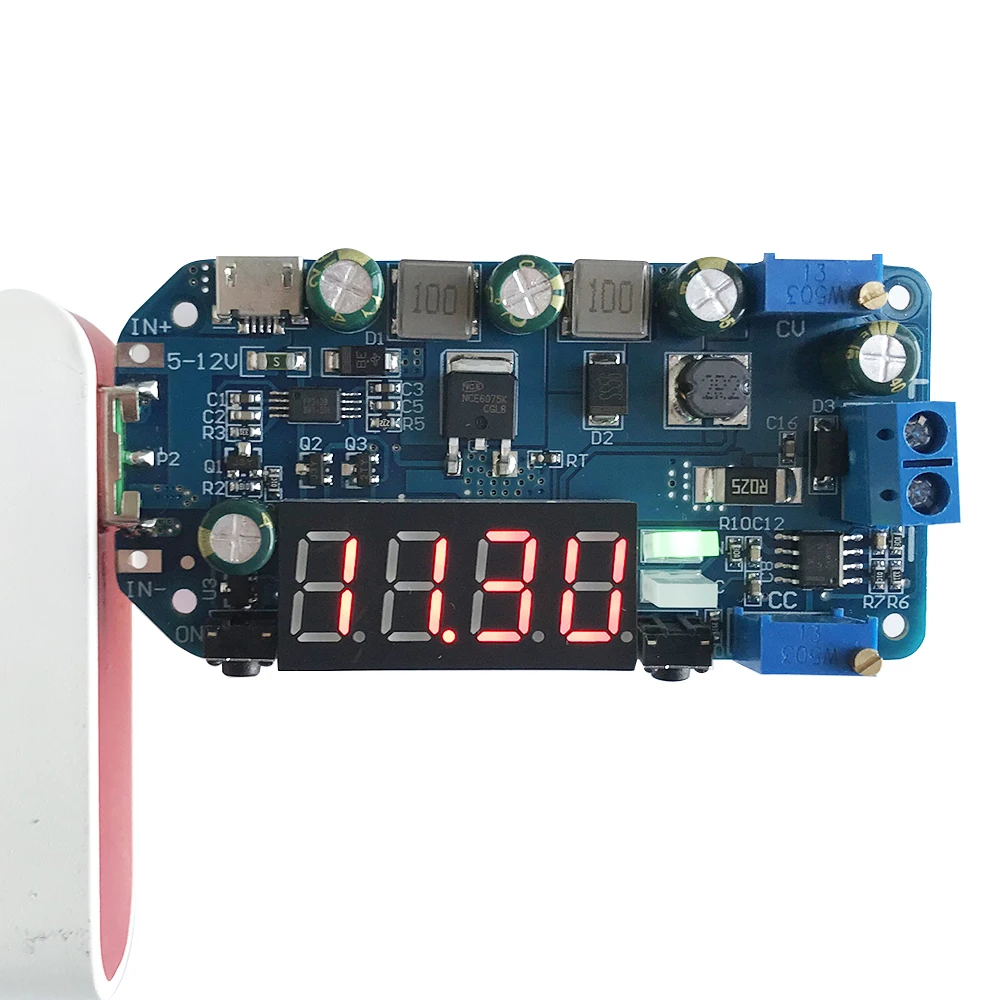

ZK-DP2-это модуль постоянного тока с регулируемым постоянным напряжением и постоянным током, повышающий/понижающий источник питания со светодиодным цифровым трубным дисплеем. отображение выходного напряжения, выходного тока и выходной мощности. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный.

2. Особенности:

1>. Поддержка защиты от короткого замыкания

2>. Поддержка защиты от обратного потока

3>. Поддержка регулировки постоянного напряжения постоянного тока

4> 4-битный цифровой трубчатый дисплей

5>. Три режима входной мощности

6>. Поддержка защиты от перегрузки по току

7>. Поддержка защиты от перенапряжения

8>. Поддержка защиты от превышения мощности

9>. Поддержка защиты от перегрева

10>. Поддержка режима зарядки

11>. Высокое разрешение

12>. Несколько параметров могут быть отображены в свою очередь

3. Параметры:

1>. Название продукта: ZK-DP2 USB 2A шаг вверх/вниз блок питания

2>. Номер товара: ZK-DP2

3>. Входное напряжение для колодки: DC 4,0 V-13,0 V

4>. Входное напряжение для USB: DC 5,0 V

5>. Выходное напряжение: DC 0,5 V-30,0 V

6>. Выходной ток: 2A

7>. Выходная мощность: 15 Вт (макс.)

8>. Точность отображения напряжения: +/-0,1 в

9>. Разрешение дисплея напряжения: 0,1 в

10>. Диапазон отображения тока: 0 ~ 2.2A

11>. Точность отображения тока: +/-0.05A

12>. Разрешение дисплея напряжения: 0.001A

13>. Диапазон отображения мощности: 0 ~ 99.99Ah

14>. Точность емкости: 0,00 Вт ~ 15,0 Вт

15>. Порог температуры защиты: 100 ℃

16>. Эффективность преобразования: 95%

17>. Рабочий ток: 30 мА

18>. Защита от короткого замыкания: Да

19>. Защита от обратного потока: Да

20>. Защита от перегрузки по току: Да

21>. Защита от перенапряжения: Да

22>. Защита от превышения мощности: Да

23>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

24>. Диапазон рабочей влажности: 0%-95% относительной влажности

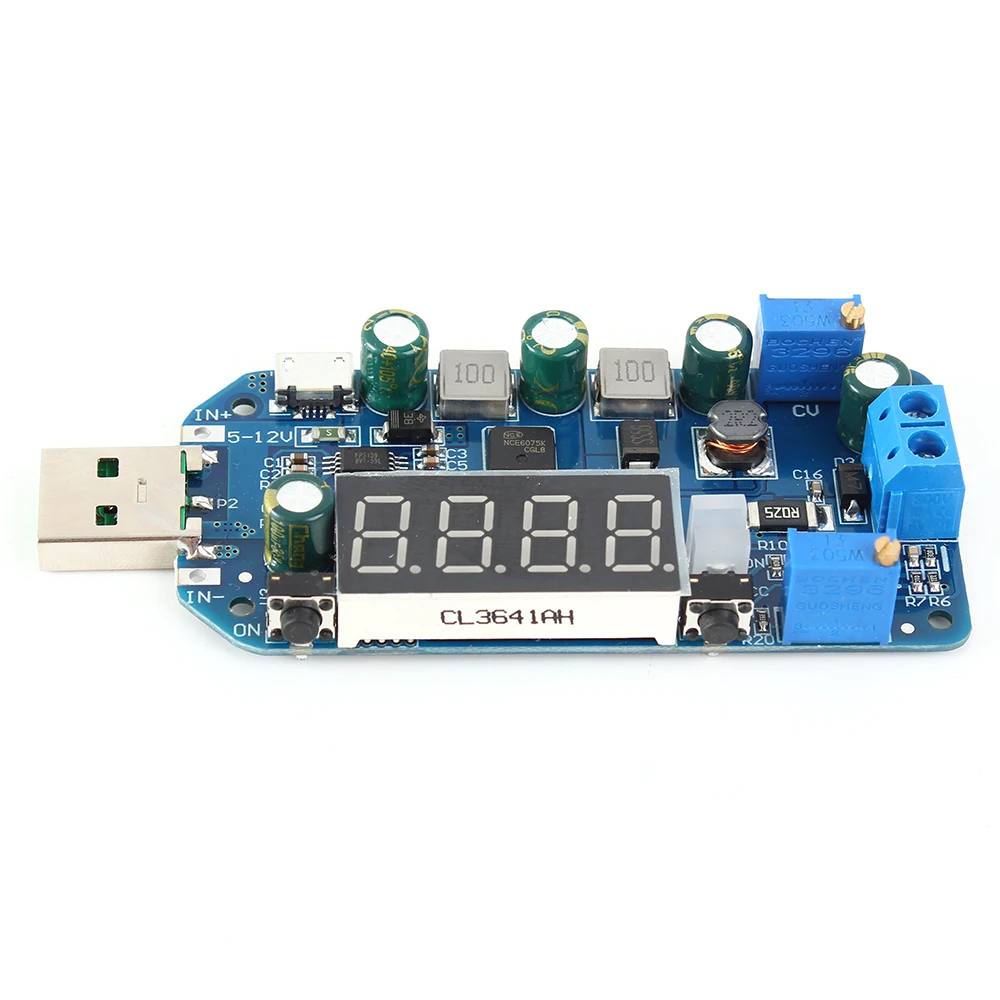

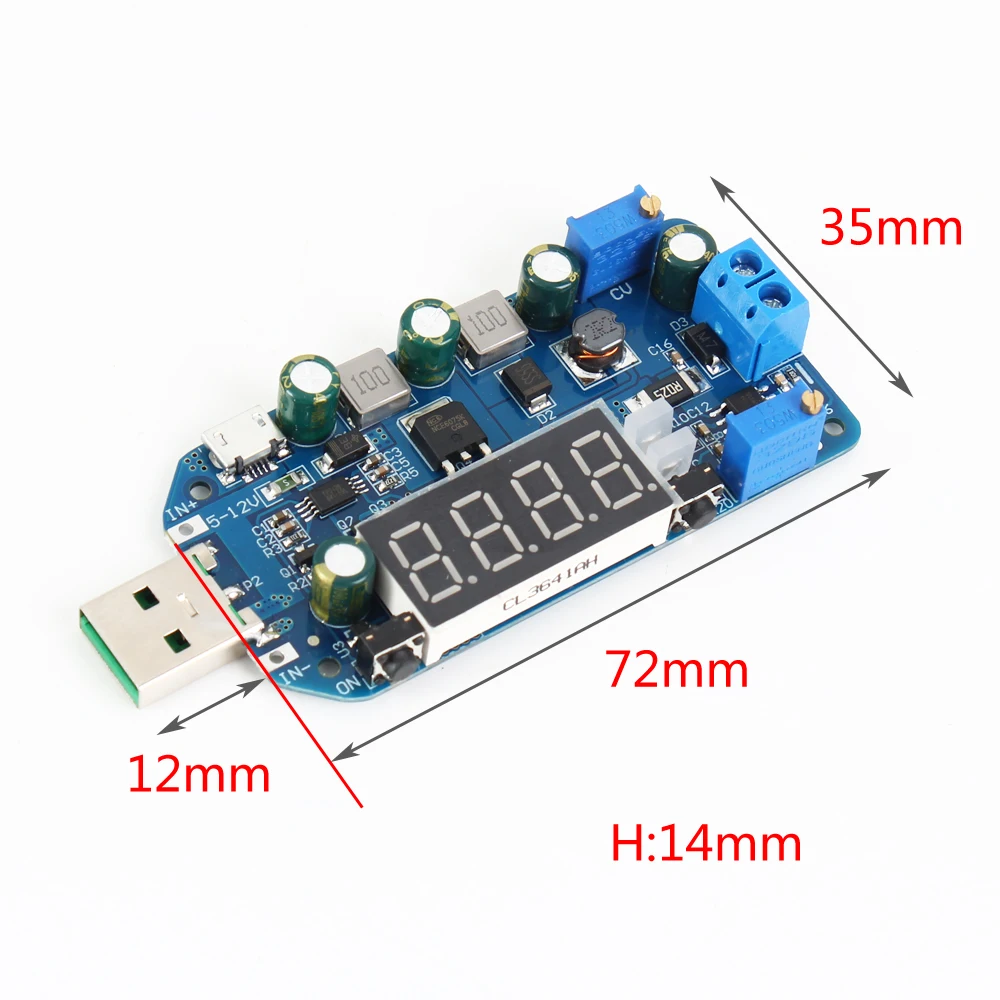

25>. Размер: 84*35*14 мм

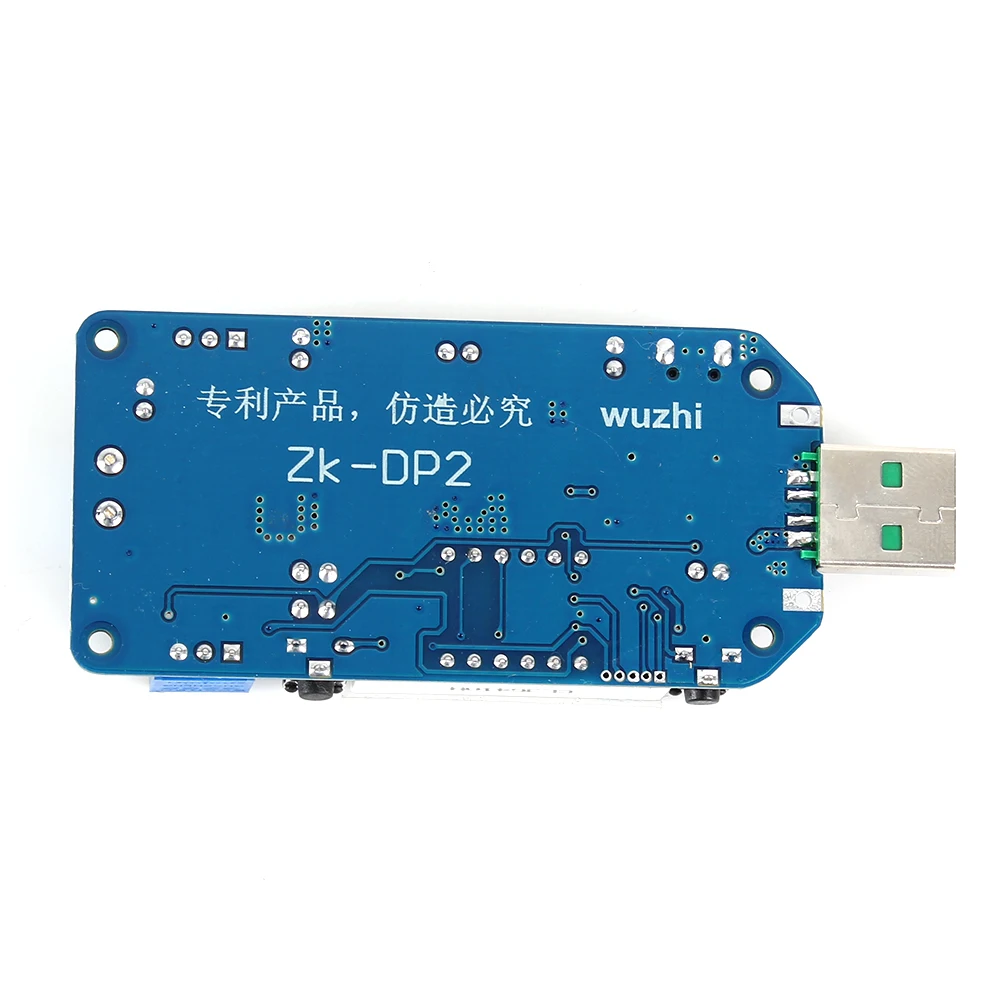

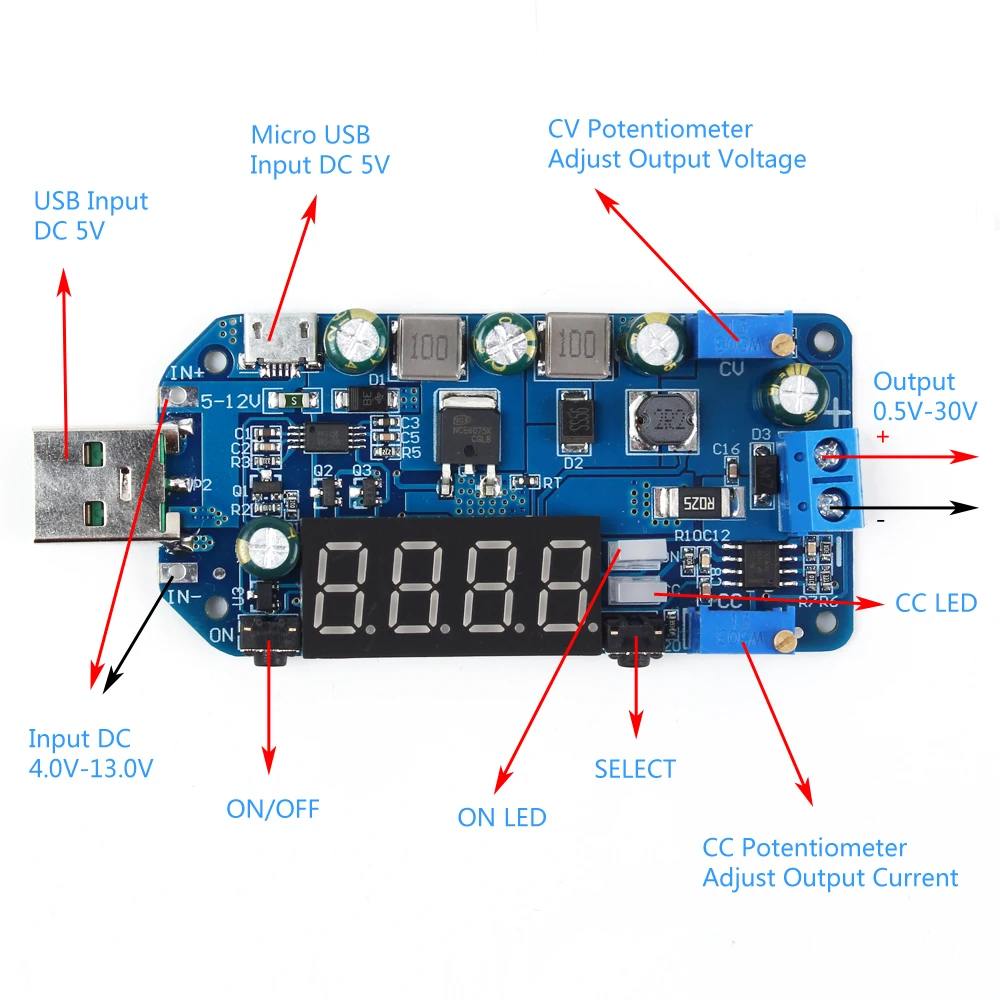

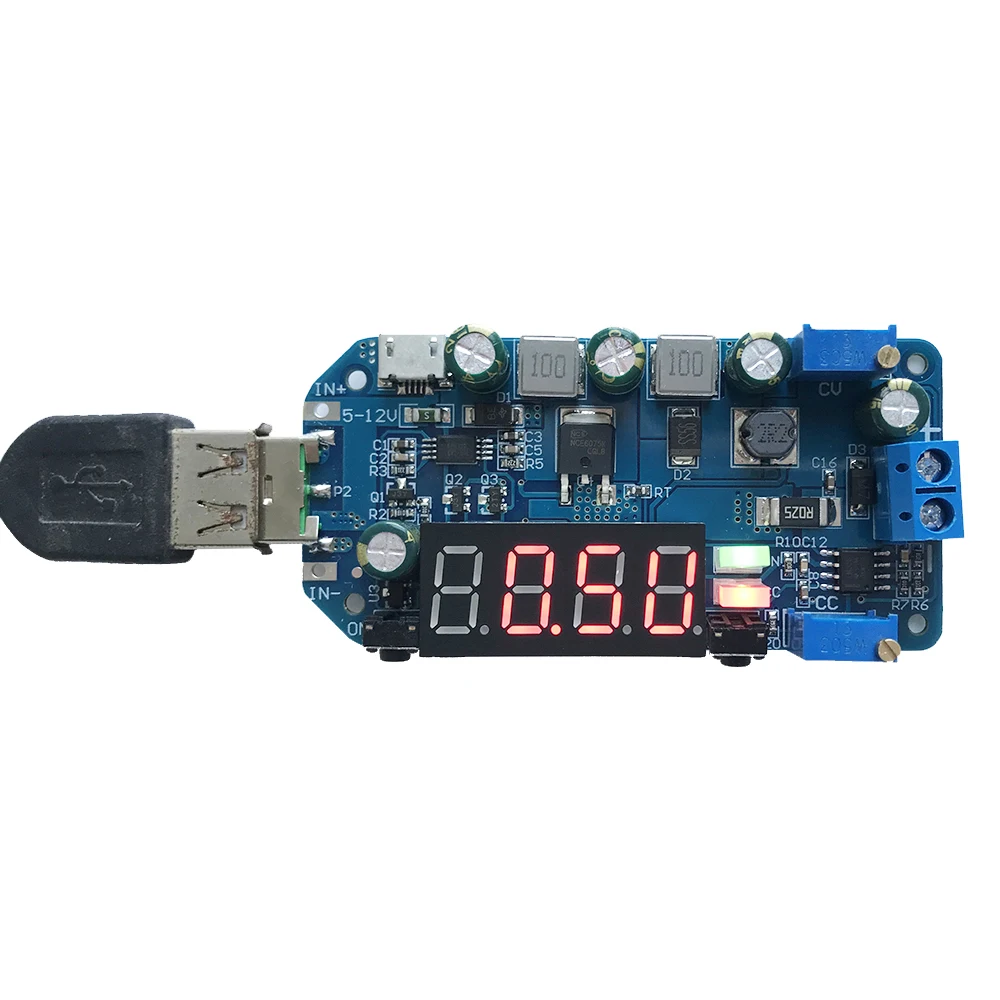

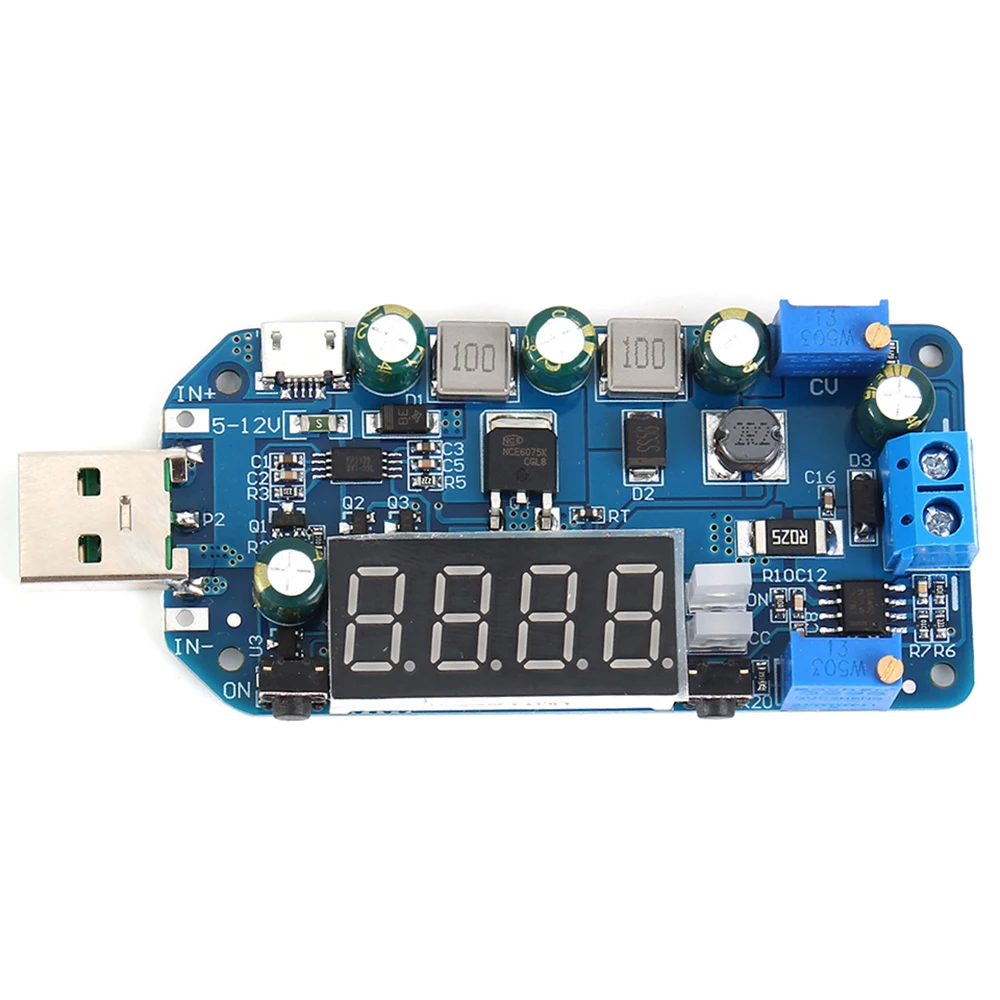

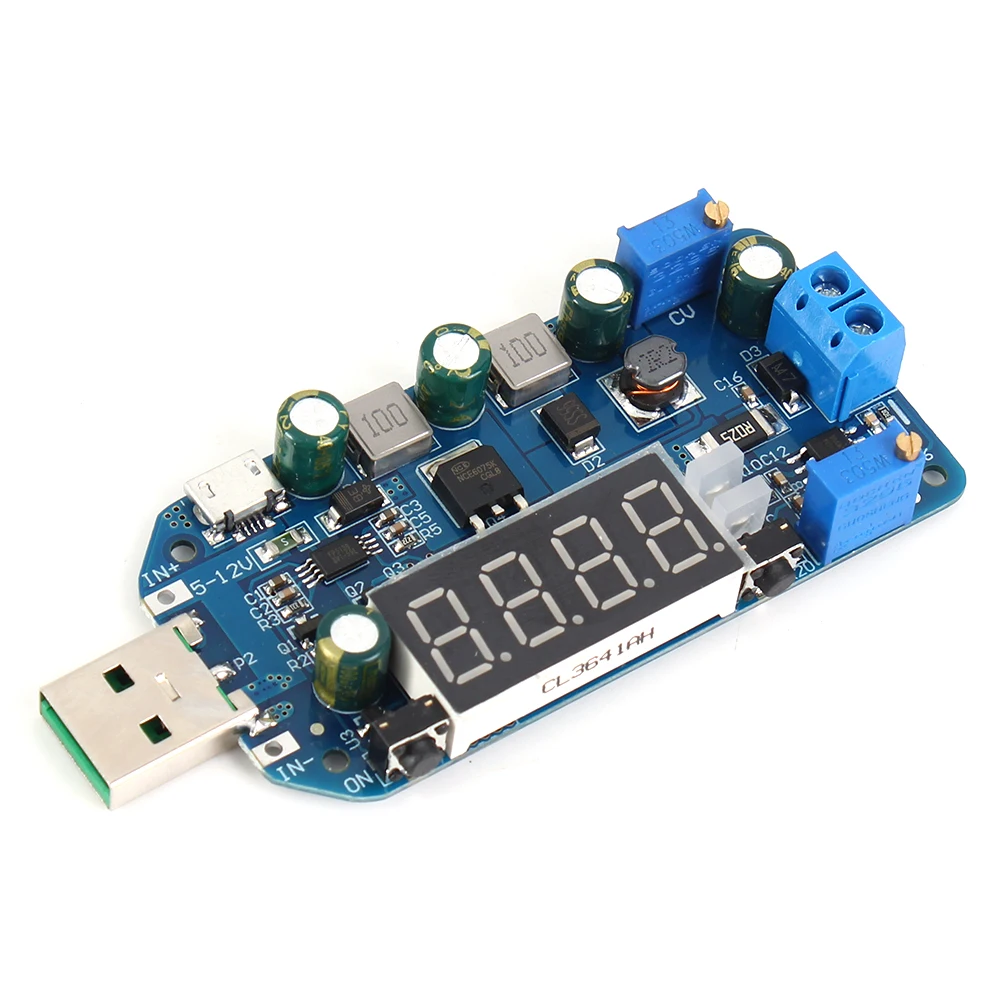

4. Кнопка/потенциометр/LED Введение:

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. левая кнопка: Длительное нажатие используется для включения или выключения по умолчанию для следующей перезарядки в режиме отображения или в режиме «Минус» в режиме калибровки. короткое нажатие, чтобы выбрать выходное напряжение в режиме отображения.

3>. правая кнопка: Длительное нажатие используется для входа или выхода из режима настройки калибровки в режиме отображения или в качестве «плюс +» в режиме калибровки. короткое нажатие для переключения отображения выходного напряжения, выходного тока, выходной мощности или отображения этих параметров в свою очередь.

4>. Потенциометр CV: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке. Поверните потенциометр CV 10 витков против часовой стрелки, если выходное напряжение не может быть отрегулировано.

5>. потенциометр CC: Регулировка выходного тока. увеличьте выходной ток при вращении по часовой стрелке. примечание: он не поддерживает постоянный выходной ток. когда ток нагрузки достигает установленного значения тока, модуль начинает фиксировать выходное значение этого тока.

6>. На светодиодах: зеленый выходной индикатор. Он включится, когда есть выход на выходном терминале. В противном случае он выключен.

7>. Светодиод CC: красный индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается.

8>. Входной терминал: Есть три способа ввода:

8,1>. Метод 1: Стандартный usb-разъем типа A. Он просто может вводить DC 5 V.

8,2>. Метод 2: Micro USB Female. Он просто может вводить DC 5 В.

8,3>. Метод 3: IN + и IN-pads. Он может вводить DC 4,0 V-13,0 V.

8,4>. Можно выбрать только один метод ввода.

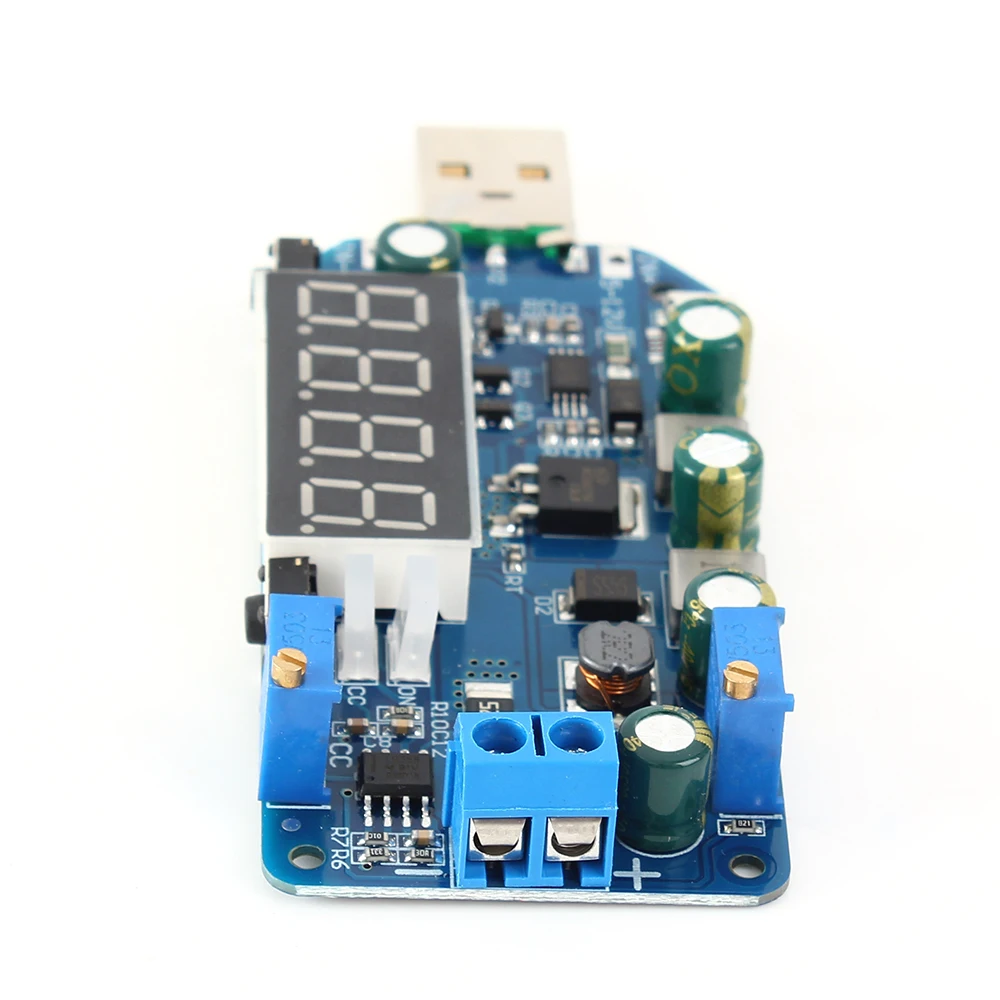

9>. Выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может выводить DC 0,5 V-30,0 V.

5. Калибровка:

1>. ZK-DP2 может откалибровать выходное напряжение и выходной ток.

2>. калибровка выходного напряжения: Нажмите правую кнопку при отображении выходного напряжения для калибровки выходного напряжения. затем экран будет мигать. нажмите Левую кнопку, чтобы уменьшить значение. короткое нажатие правой кнопки для увеличения значения. снова нажмите правую кнопку, чтобы сохранить и выйти из режима настройки.

3>. калибровка выходного тока: Нажмите правую кнопку при отображении выходного тока для калибровки выходного тока. затем экран будет мигать. нажмите Левую кнопку, чтобы уменьшить значение. короткое нажатие правой кнопки для увеличения значения. снова нажмите правую кнопку, чтобы сохранить и выйти из режима настройки.

6. Защитная функция:

1>. Предохранение от перенапряжения: модуль выключится выходного напряжения автоматически в том случае, если выходное напряжение составляет более чем 30,5 V.

2>. Защита от перегрузки по току: модуль автоматически выключается, если выходной ток более 2А.

3>. защита от превышения мощности: модуль автоматически выключает выход, если выходная мощность более 15 Вт. он отобразит '-OP-'. пользователю необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл».

4>. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0,05a.он не может отображать выходной ток, если ток 10 ~ 40 мА.

5>. защита от перегрева: модуль автоматически выключается, если температура более 100 ℃. он отобразит '-OT-'. пользователю необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл».

7. Использование шагов:

1>. Как обычный понижающий модуль питания:

1,1>. Подключите правильное входное напряжение на входном терминале;

1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 витков, если выходное напряжение не может быть отрегулировано.

1,3>. Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов.

1,4>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.

1,6>. тестирование и использование (Е. g: Максимальный выходной ток модуля составляет 1А, если дисплей 1А на мультиметре. красный светодиодный индикатор включается, если выход достигает 1 А. В противном случае светодиод выключен.)

1,7>. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение.

1,8>. Выходной ток не может поддерживать выходное значение. Он изменяется с нагрузкой. Но он не может превышать установленное значение выходного тока.

2>. Как зарядное устройство:

2,1>. топы: модуль питания не может использоваться в качестве зарядного устройства, если он не поддерживает функцию постоянного тока. разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. вызывает чрезмерный ток зарядки даже повреждает батарею. поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. затем автоматически переключиться обратно на постоянное напряжение зарядки.

2,2>. убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.

2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).

2,4>. измерьте выходное напряжение с помощью мультиметра и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает требуемого напряжения с плавающей зарядкой. (в том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)

2,5>. Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов.

2,6>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока зарядки.

2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.

3>. Как мощный светодиодный драйвер постоянного тока:

3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).

3,3>. Проверьте выходное напряжение мультиметром на выходной клемме и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиода.

3,4>. Поворот потенциометра CC против часовой стрелки более 10 поворотов.

3,5>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

3,6>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым рабочим током светодиода.

3,7>. Подключите светодиод и тест.

8. Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

2>. Пожалуйста, не делайте коротких выходов.

3>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток.

4>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

5>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

6>. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.

7>. Выходной ток не может поддерживать выходное значение. Он изменяется с нагрузкой. Но он не может превышать установленное значение выходного тока.

8>. Перед использованием ознакомьтесь с руководством и описанием.

9. Применение:

1>. Обычный источник питания;

2>. Зарядное устройство;

3>. Мощность светодиодного привода;

4>. Дисплей напряжения прибора;

5>. Измерительный прибор;

6>. Испытание цепи;

7>. Преобразование мощности.

10. Упаковка:

1>. 1 шт. ZK-DP2 USB 2A шаг вверх/вниз блок питания;
