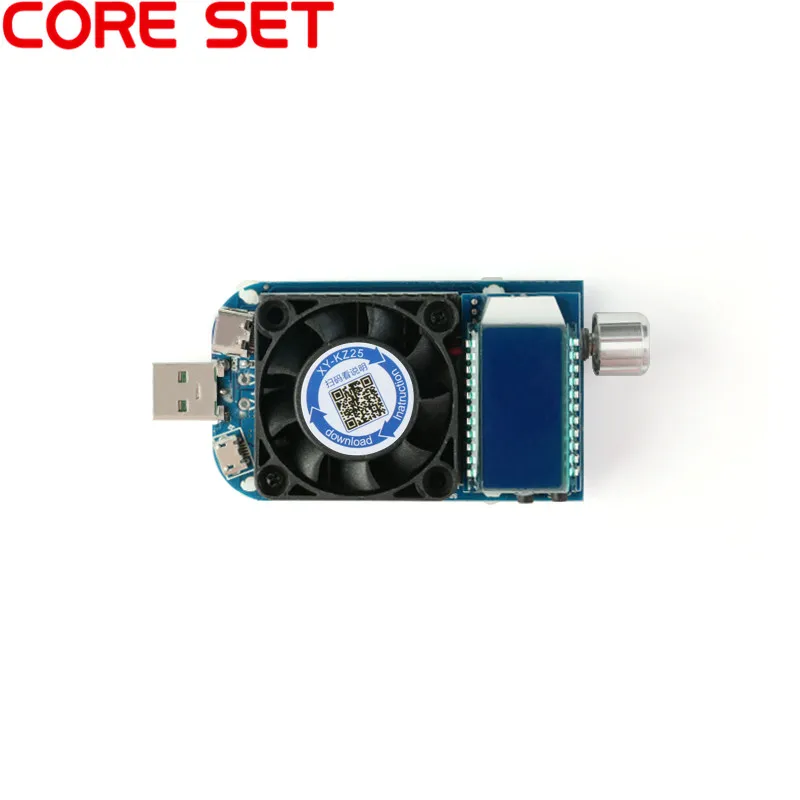

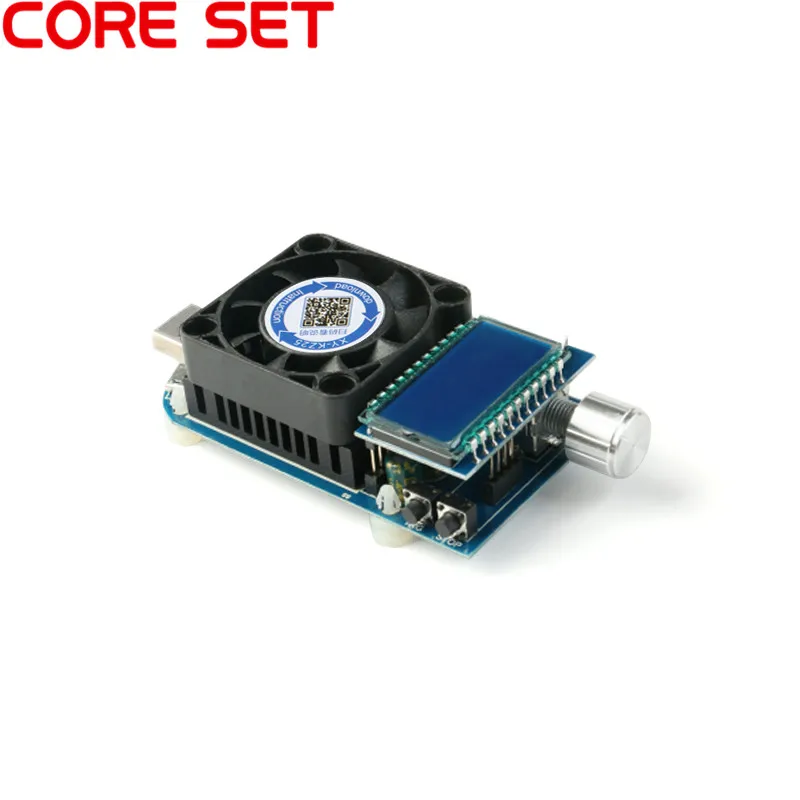

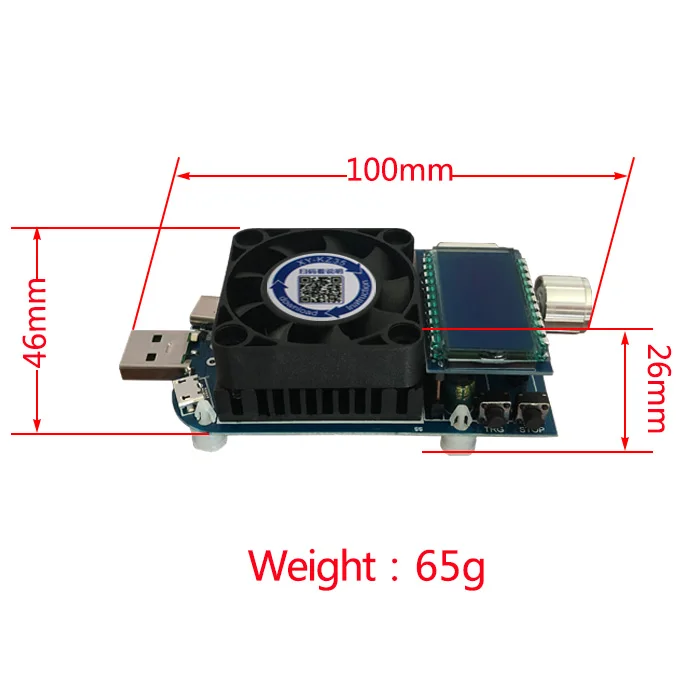

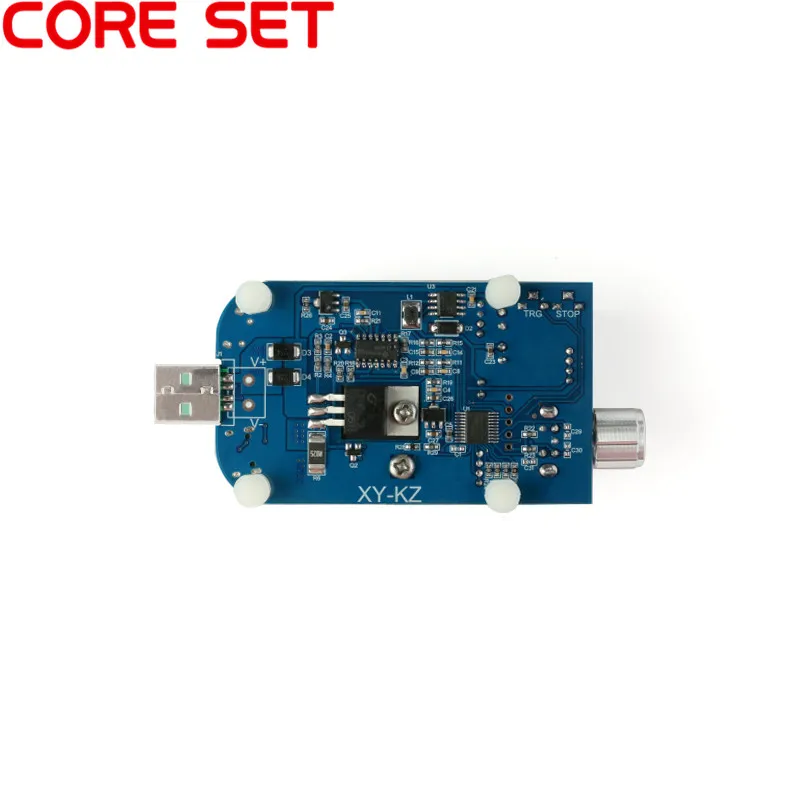

Модель: XY-KZ25 (4А/25 Вт)   Инструкции по интеллектуальному электронному зарядному устройству USB   Этот продукт может использоваться в качестве обычной электронной нагрузки, также может использоваться USB Электронная загрузка, может обмануть поддержку QC2.0/QC3.0/AFC/FCP протокол быстрой зарядки, триггер выход 5 В/9 В/12 В/20 в и другие напряжения, использование жидкокристаллического дисплея, дружественный интерфейс человека-компьютера и отличные показатели производительности, удовлетворить широкий спектр потребностей тестирования.   Применимые модели: KZ25 (4А/25 Вт) KZ35 (5А/35 Вт)        Технические параметры продукта

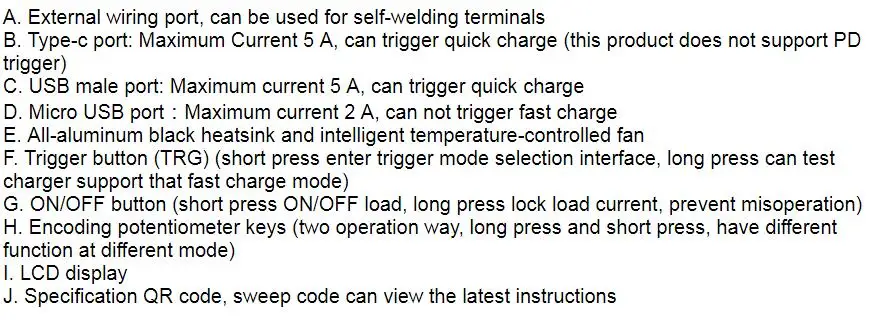

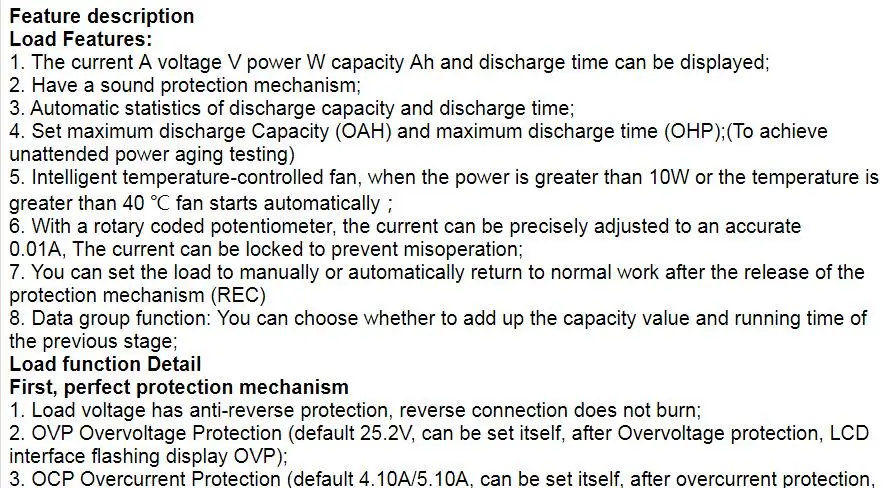

Продукт организации:

ЖК-дисплей OCP);

4. Из полиуретана с открытыми порами Защита от превышения мощности (по умолчанию 25,5 W/35,5 W, может быть ставит перед собой, после того, как защита питания, ЖК-дисплей Мигающий Дисплей из полиуретана с открытыми порами);

5. Защита от перегрева OTP (после температуры нагрузки выше 80 ℃, защита от перегрева, жидкокристаллический мерцающий дисплей OTP);

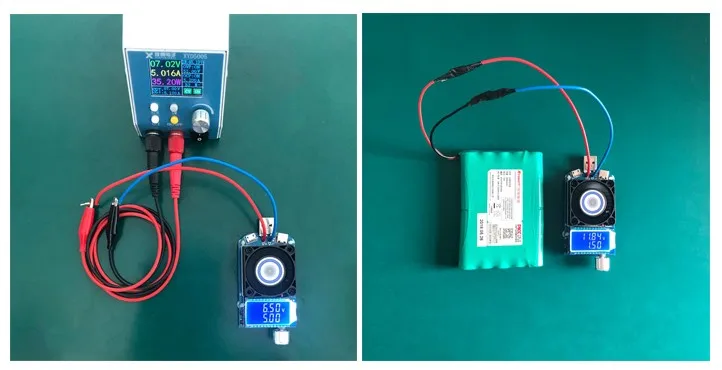

6. Защита от низкого напряжения LVP (по умолчанию 4,0 в, может быть установлен сам, после защиты от пониженного напряжения ЖК-Мигающий Дисплей LVP,В таких приложениях, как тестирование разрядки батареи, настройка подходящего LVP может эффективно предотвратить переход аккумулятора к разрядке, чтобы не повредить аккумулятор).

Во-вторых, электронная нагрузка на исходное состояние мощности:

Электронная нагрузка автоматически сохраняет состояние переключения перед выключением и выступает в качестве исходного состояния следующего включения питания;

В-третьих, производительность разряда и Время разряда:

1. Производительность при разрядке: начиная со статистики открытой нагрузки, до следующего момента отключения нагрузки, чтобы завершить процесс разрядки, Статистический конец;

2. Время разряда: начиная с статистики открытой нагрузки, до следующего момента отключения нагрузки, чтобы завершить процесс разрядки, Статистический конец;

Четыре, установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):

1. Установите максимальную емкость (OAH): когда функция OAH запускается, когда емкость сброс нагрузки выше, чем набор максимальной емкости, Электронная нагрузка автоматически останавливается и мигает, чтобы отобразить «OAH», И когда сигнал будильника поднимается, данные о емкости автоматически опускаются;

2. Установите максимальное время разряда (OHP): когда функция OHP запущена, когда время работы нагрузки больше, чем максимальное время разряда, электронная нагрузка останавливается автоматически и мигает для отображения "OHP", и когда OHP будильник поднимается, время статистики автоматически опускается;

Примечание: когда функции OAP и OHP не включены, Электронная нагрузка будет записывать емкость разряда и время разряда, когда функции OAH и OHP включены, электронная нагрузка прекращает работать после заданного значения; Когда включена функция OHP, Время работы электронной нагрузки-это режим обратного отсчета;

   Функции OAP и OHP, могут быть хорошей реализацией беспилотных испытаний на старение энергии.

V. Набор данных Особенности:

Разделен на «DAT0», «DAT1»

DAT0: мигание показывает только значение емкости и время работы на предыдущей стадии и не добавляется к следующей стадии;

Дата 1: мигание показывает значение емкости и время работы на предыдущей стадии и автоматически накапливается до следующей стадии;

Vi. Установите нагрузку вручную или автоматически вернитесь к нормальной работе после освобождения защитного механизма (функция REC)

Установите REC:ON state, нагрузка автоматически возвращается к нормальной работе после механизма защиты контакта, и REC:OFF state, нагрузка должна быть вручную возвращена к нормальной работе после выхода защитного механизма.

Семь, установите питание независимо от того, будет ли Автоматически запускать функцию быстрой зарядки (автоматическая функция)

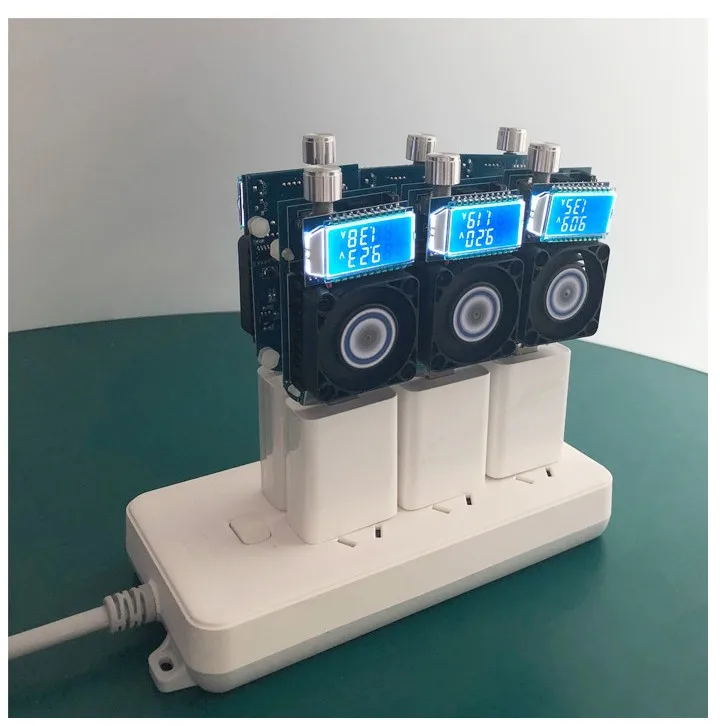

Установка Авто: включение, включение автоматического триггера быстрой зарядки, подходит для пакетного тестирования старения зарядного устройства; Авто: выключение, включение питания не запускает быструю зарядку.

Описание работы интерфейса функции нагрузки:

Во-первых, инструкции по эксплуатации интерфейса:

1. Электронная нагрузка включается, а затем входит в операционный интерфейс, который используется для включения или выключения электронной нагрузки при коротком нажатии кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в режиме реального времени путем вращения потенциометра кодировщика;

2. Короткое нажатие на кодирующий потенциометр, чтобы переключить содержимое дисплея нисходящего канала (ток/мощность/Емкость/время);

3. В любом интерфейсе дисплея вращающийся кодирующий потенциометр автоматически переключается на текущий интерфейс дисплея;

4. ВТекущий Дисплей интерфейса, Длинная кнопка «Вкл/Выкл» используется для включения или выключения функции блокировки данных, если функция блокировки данных включена, символ блокировки»|-«Будет отображаться перед током, в это время не может регулировать ток нагрузки в режиме реального времени, вращая кодирующий потенциометр, чтобы предотвратить неправильное использование;

5. В интерфейсе емкости/времени нажмите кнопку «Вкл/Выкл», чтобы очистить соответствующие данные о емкости/времени.

Во-вторых, инструкции по эксплуатации интерфейса настройки:

1. В беговом интерфейсе кодирующий потенциометр с длинным нажатием входит в интерфейс настройки;

2. Вращая потенциометр кодировщика, регулируйте Размер параметров, увеличивайте по часовой стрелке и уменьшайте против часовой стрелки; Переключайте параметры, которые должны быть изменены коротким нажатием поворотного датчика;

3. В максимальной емкости (OAH)/Максимальное время разряда (OHP) интерфейс, короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию включения или выключения, если закрыто, дисплей "----";

4. В интерфейсе максимальной емкости (OAH) нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9.999Ah/99,99 Ah/999,9 Ah /9999 Ah);

5. Полные настройки параметров, длинное нажатие потенциометра кодировщика, выход из интерфейса настройки, автоматическое сохранение параметров;

Триггер/трюк функция

1. Функция запуска:

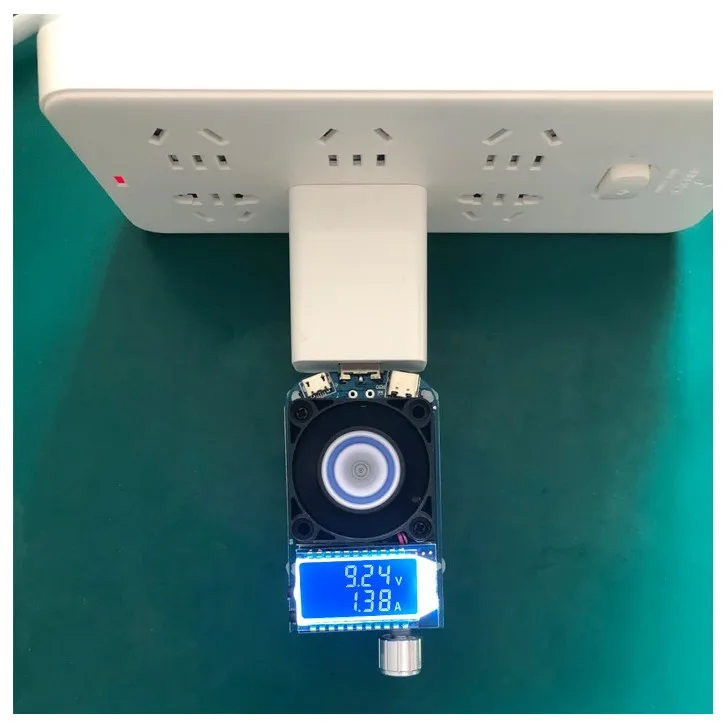

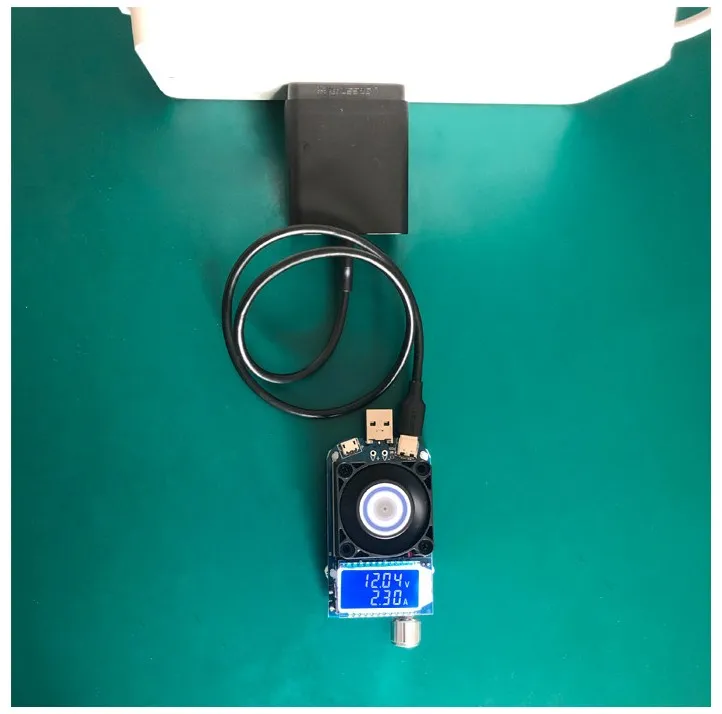

Зарядное устройство может быть QC2.0, QC3.0, Samsung AFC 9V, Huawei FCP, различные режимы быстрой зарядки для триггера декодирования.

2. Функция автоматического обнаружения быстрой зарядки:

Длительное нажатие кнопки триггера TRG может определить поддержку зарядного устройства для режима быстрой зарядки.

3. Функция автоматического триггера быстрой зарядки:

Автоматический триггер с включением питания для быстрой зарядки (установка в автоматическом режиме: в режиме on state), подходит для пакетного тестирования старение зарядного устройства при использовании.

Во-первых, описание функции триггера/Декорации:

Функция триггера/Декорации-это возможность отправить сигнал на D + D-чтобы побудить зарядное устройство быстро зарядить, и нагрузка автоматически отключается после входа в этот режим. Триггер/возврат в состояние переключателя перед загрузкой, когда триггер завершен. (за исключением автоматического обнаружения, другие режимы посылают только инструкции триггера и не определяют, срабатывает ли успех)

Во-вторых, описание операции интерфейса триггера/Декорации:

1. Сначала определите, какой тип быстрой зарядки поддерживает зарядное устройство;

Если вы не уверены, вы можете обнаружить поддержку зарядного устройства для режима быстрой зарядки, нажав кнопку триггера TRG.

После долгого нажатия кнопки триггера TRG, жидкокристаллическое нисходящее соединение мигает динамически, чтобы показать '2. ' 3. 'A. 'F', в процессе мигания находится соответствующее Обнаружение протокола быстрой зарядки QC2.0,Q C3.0,AFC,FCP, после завершения обнаружения зарядное устройство поддерживает протокол, будет отображаться '2,3. A.F' на ЖК-дисплее downlink, который поддерживает соответствующий дисплей; Нажмите кнопку кодирующий потенциометр обратно к интерфейсу нагрузки; 2. После определения протокола быстрой зарядки, поддерживаемого зарядным устройством, нажмите кнопку триггера TRG, введите интерфейс выбора триггерного протокола (если вы не хотите запускать быструю зарядку, Вы можете короткое нажатие кнопки триггера TRG вернуться к интерфейсу нагрузки), вращая кодирующий потенциометр, выберите протокол (QC2.0,QC3.0,AFC,FCP) для запуска, после выбора короткого нажатия кодирующий потенциометр Кнопка потенциометра, введите триггер протокола, жидкий кристалл будет динамически отображать «----», после завершения запуска, Соответствующее напряжение дисплея будет следующим:

QC2.0 режим:

ЖК-дисплей downlink покажет '-05,0', который может быть выбран, вращая кодирующий потенциометр на '-09,0', '-12,0', '-20,0', представляя 5,0 v, 9,0 в, 12,0 в, 20,0 в протокола QC2.0, ЖК-дисплей будет отображать напряжение в режиме реального времени, выберите файл напряжения, который будет срабатывать, а затем нажмите кнопку роторного кодировщика, Назад к интерфейсу нагрузки;

QC3.0 режим:

ЖК-дисплей нисходящий канал покажет '-05,0', может быть поворачивается кодирующий потенциометр, чтобы увеличить или уменьшить 0,2 V, ЖК-дисплей по восходящей линии будет отображать напряжение в режиме реального времени, выберите файл напряжения, который будет срабатывать после короткого нажатия кнопки роторного кодировщика, назад к интерфейсу нагрузки;

Режим AFC/FCP:

Когда триггер завершится, он автоматически вернется к интерфейсу нагрузки;
