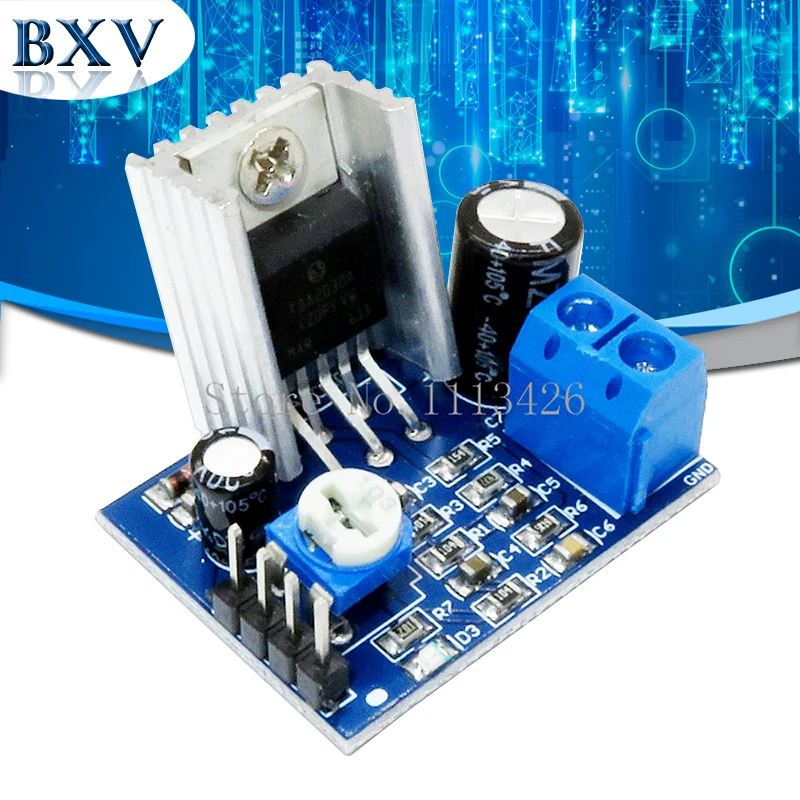

5 шт./лот набор сделай сам детали 6 12 В один источник питания плата аудио усилителя
261,62 руб.
Новое поступление

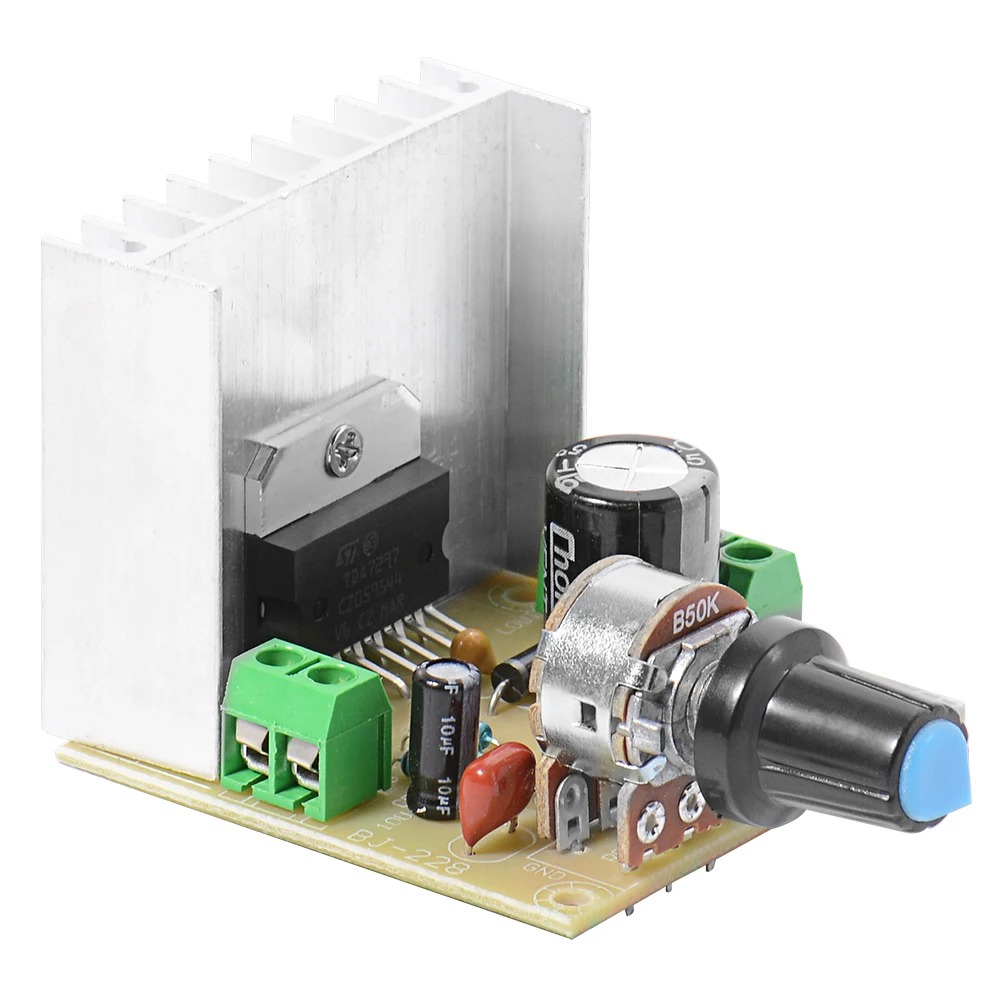

DIY TDA7297 2.0 15 Вт двухканальный модуль Усилитель стерео аудио доска TE434|audio amplifier
700,72 руб.
8 Вт 3 В 7 в 5 6 9 до + 12 двойное напряжение постоянного тока преобразователь
213,43 руб.

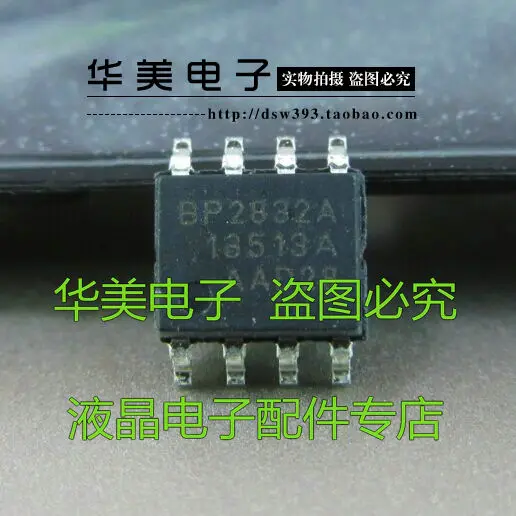

BP2832A неизолированный постоянный ток понижающий СВЕТОДИОДНЫЙ Драйвер IC SOP
9,18 руб.

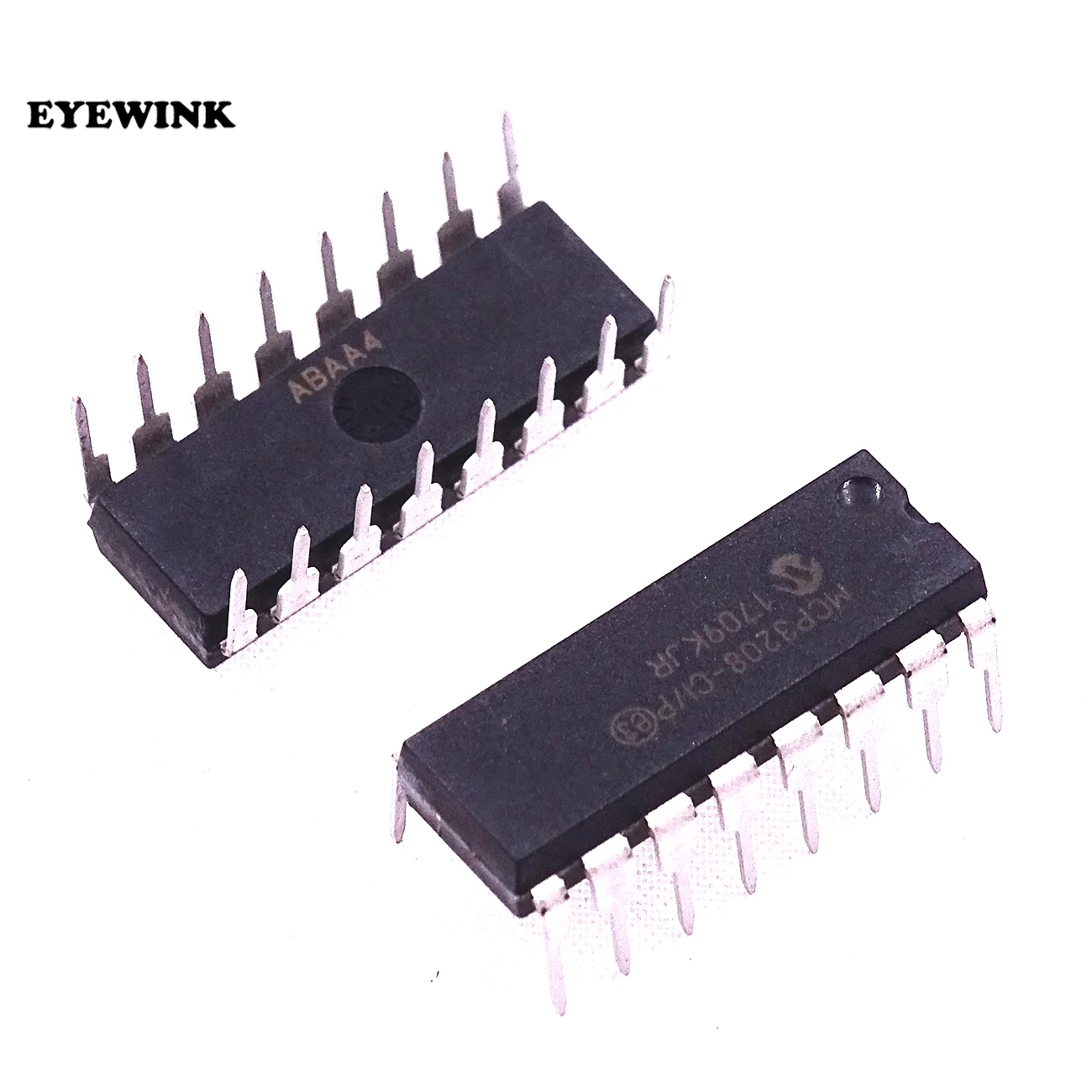

10 шт./лот MCP3208 CI/P DIP16 Новый аутентичный ADC новый оригинальный фотографический
1 790,05 руб.

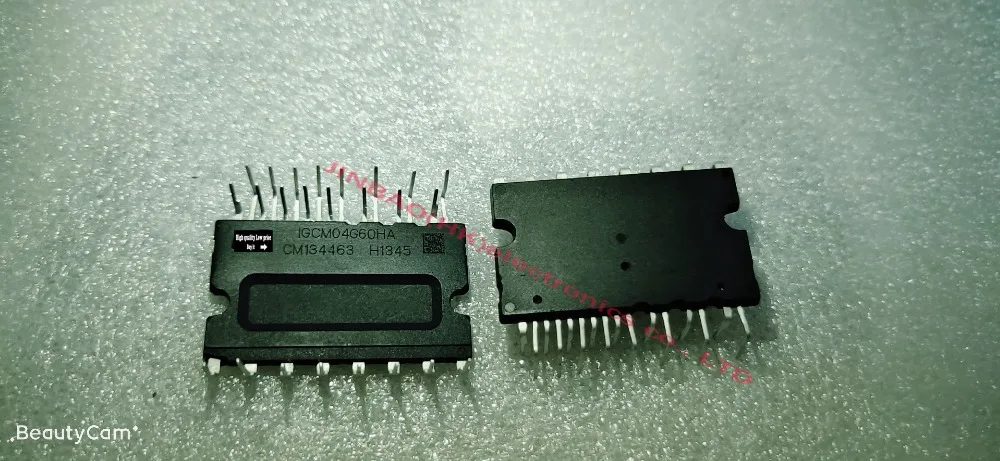

Бесплатная доставка новый модуль IGCM04G60HA|free|moduleha |
3 608,40 руб.

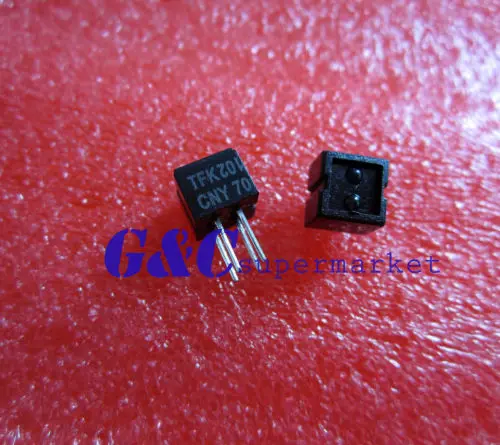

Светоотражающий оптический датчик CNY70 5 шт.|sensor cny70|sensor opticalsensor sensor |
82,62 руб.

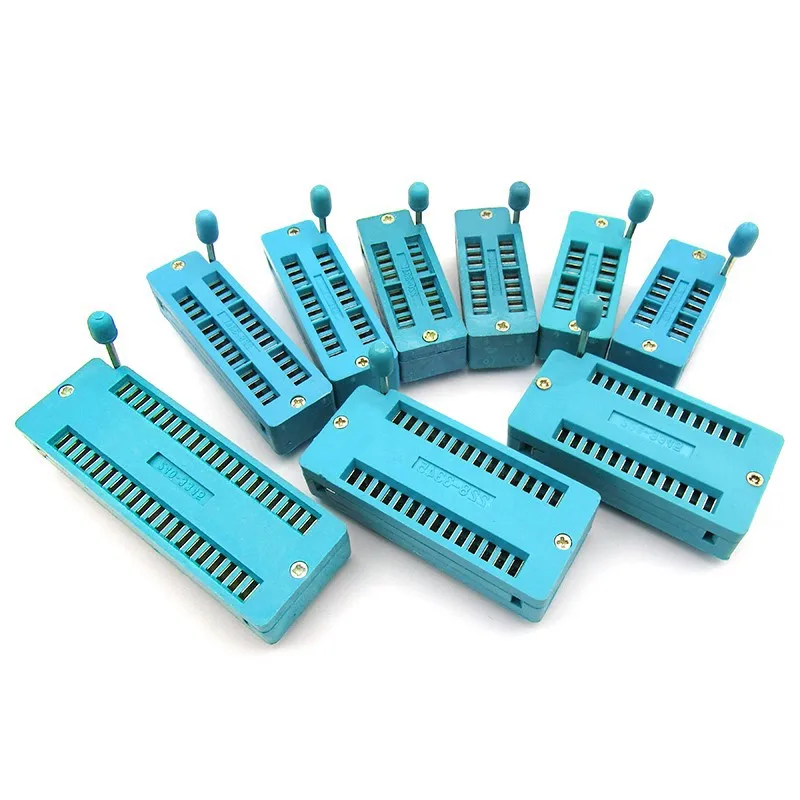

1 шт./лот 14 16 18 20 24 28 32 40 P Pin 2 54 мм универсальное гнездо ZIF IC тестовый припой Тип замок
47,43 - 79,56 руб.
Standby for Module Store
Магазина Standby for Module Store работает с 01.04.2014. его рейтинг составлет 91.93 баллов из 100. В избранное добавили 3170 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1240 наименований товаров, успешно доставлено 28175 заказов. 979 покупателей оставили отзывы о продавце.
Характеристики
Генератор сигналов XR2206 функция самостоятельной сборки
История изменения цены
*Текущая стоимость 232,55 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 276.98 руб. | 290.88 руб. | 283 руб. |
| Feb-22-2026 | 274.0 руб. | 288.40 руб. | 281 руб. |
| Jan-22-2026 | 230.10 руб. | 242.74 руб. | 236 руб. |
| Dec-22-2025 | 269.81 руб. | 282.32 руб. | 275.5 руб. |
| Nov-22-2025 | 234.9 руб. | 246.82 руб. | 240 руб. |
| Oct-22-2025 | 264.89 руб. | 277.26 руб. | 270.5 руб. |
| Sep-22-2025 | 262.8 руб. | 275.53 руб. | 268.5 руб. |
| Aug-22-2025 | 260.50 руб. | 273.95 руб. | 266.5 руб. |
| Jul-22-2025 | 258.27 руб. | 271.79 руб. | 264.5 руб. |
Описание товара
Функциональный генератор сигналов DIY Kit синус/треугольник/квадратный выход 1 Гц-1 МГц генератор сигналов Регулируемая амплитуда частоты XR2206
Напряжение: 9-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоидальная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА
2. Таблица параметров компонентов генератора функций
|
Примечание |
Этикетка |
Тип |
Параметры |
|
R1 |
Резистор |
1K |
Независимо от полярности |
|
R2 |
Регулируемое сопротивление |
B503 = 50K |
(Слой трафаретной печати) |
|
R3, R5,R6 |
Резистор |
5,1 K |
Независимо от полярности |
|
R4 |
Резистор |
330 |
Независимо от полярности |
|
R7 |
Регулируемое сопротивление |
B503 = 50K |
(Слой трафаретной печати) |
|
R8 |
Регулируемое сопротивление |
B104 = 100K |
(Слой трафаретной печати) |
|
C1, |
Электролитический конденсатор |
100 мкФ |
Позитивные короткие ноги отрицательные длинные ноги |
|
C2 |
Неполярные конденсаторы |
104 |
Независимо от полярности |
|
C3,C4 |
Электролитический конденсатор |
10 мкФ |
Позитивные короткие ноги отрицательные длинные ноги |
|
C5 |
Неполярные конденсаторы |
105 |
Независимо от полярности |
|
C6 |
Неполярные конденсаторы |
473 |
Независимо от полярности |
|
C7 |
Неполярные конденсаторы |
222 |
Независимо от полярности |
|
C8 |
Неполярные конденсаторы |
101 |
Независимо от полярности |
|
U1 |
IC |
XR2206 |
(Слой трафаретной печати) |
|
JK1 |
Питание постоянного тока |
|
(Слой трафаретной печати) |
|
J1 |
Двухштырьковая перемычка |
XM2.54 |
Независимо от полярности |
|
J2 |
Двухштырьковая перемычка |
XM2.54 |
Независимо от полярности |
|
P1 |
Сигнальный провод терминал |
|
(Слой трафаретной печати) |
|
J3 |
2*5P Jumper cap |
|
|
3. При установке сварки выполните следующие действия:
1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.
2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.
3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки
4 шага отладки:
1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!
2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В
5 Использование шага
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)
2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)
3. SQU синий вывод импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Тонкая: регулировка частоты
6. Грубая: частота грубой регулировки
6 схемная схема функционального генератора
