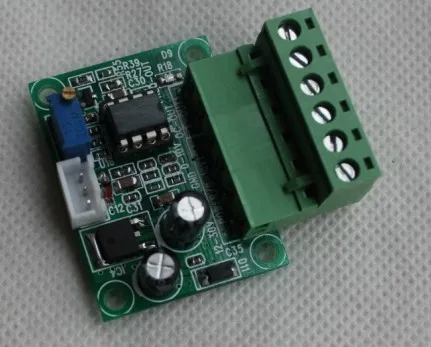

Название продукта: модуль напряжения и частоты

1. Функция:

1. Функция:

Функция этого модуля заключается в управлении частотой в соответствии с входным напряжением. А именноНапряжениеМодуль преобразования частоты.Вход0-10 вВыход0-10 кГцКвадратная волна,Амплитуда выходной частоты является входным источником питания.80%..Модель по умолчаниюFV-10V10K, Другие соответствующие линейные отношения также могут быть настроены., обычно используемые модели следующим образом

МодельVF-10V10K:Вход0-10 вНапряжение, выход0-10 кГц

МодельVF-10V4K:Вход0-10 вНапряжение, выход0-4 кГц

МодельVF-10V20K:Вход0-10 вНапряжение, выход0-20 кГц

МодельVF-5V10K:Вход0-5 ВНапряжение, выход0-10 кГц

МодельVF-5V2K:Вход0-5 ВНапряжение, выход0-2 кГц

МодельVF-10V25K:Вход0-10 вНапряжение, выход0-25 кГц

МодельVF-10V50K:Вход0-10 вНапряжение, выход0-50 кГц

По умолчанию is0-10Vturn0-10KHZ доставки, другие соответствующие отношения также могут быть настроены., as0-5Vturn0-10KHZetc.

Два. Характеристики:

1.Диапазон входного контроля напряжения:0-10 В постоянного тока

2.Диапазон напряжения входного источника питания 12-30 В постоянного тока, Предполагаемое напряжение питания15-24VDC,

Транспорт12 ВВремя электричества,Источник питания недоступен12 В постоянного токаИсточник питания,Меньше всего15VDCВыше источник питания,При необходимости12 ВИсточник питания,Он также может быть настроен.12 В постоянного токаПреобразователь питания.

24 времени электричества, требования к электропитанию 24vdcpower

3.Текущие требования к источнику питания: больше, чем30 мАЧто будет делать

4.Выходной Частотный диапазон:По умолчанию30 Гц-10 кГц。 (В зависимости от входного напряжения, Частота выхода также варьируется в прямой пропорции друг к другу.

5、 Установка и Фиксация:4ИндивидуальныйМ3Резьбовое отверстие.

6Инструкции и проводка:

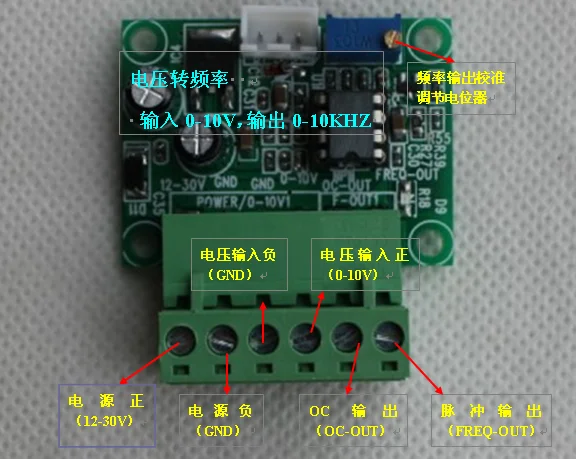

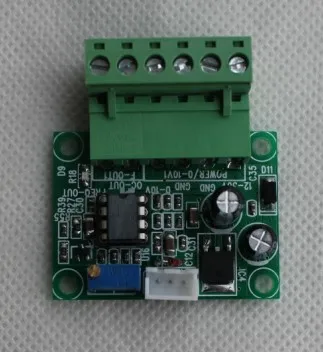

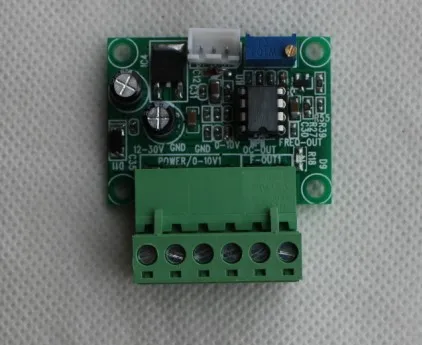

На модуле есть шелковые отметки., подключайте по идентификации., значение логотипа следующим образом:

0-10 в:Аналоговый входной сигнал напряжения.

GND:Общая земля,GND.

12-30 в:Входная мощность переднего конца.

GND:Мощность земли

OC-OUT:Выходной порт коллектора сигнала (Используйте этот выходной порт при выделении драйверов)

FREQ-OUT:Выходной порт частоты (универсальный выходной порт частоты)

Два независимых выхода, OC-OUTyesNPN, FREQ-OUTyesICoutput. Общий Инь конец и отрицательная мощность SupplyGNDMatching использование, Gongyang проводка сочетается с электропитанием,

Gongyang подключение, yes13-24VPower поставка, веревка one.2.7KRResistance

Общее солнечное соединение, yes12vвремя электропитания,Веревка one.330RResistance

2Соединение

V/FСпецификация интерфейса модуля напряжения в частоту:

Положительный источник питания-----Встретить12Или15-26 вИсточник питания. (Если требуется источник питания12 ВПожалуйста, свяжитесь со службой поддержки клиентов заранее.).Внутренняя защита от подключения и защита источника питания,Источник питания требует тока больше, чем50 мА.

Отрицательный источник питания--- GND/V-

Вход отрицательного сигнала--- GND (Он внутри подключен к проводу заземления питания выше.)

Вход сигнала аналогового напряжения------По умолчанию0-10 В, (Если вы хотите войти0-5 В/0-3,3 ВПожалуйста, свяжитесь со службой поддержки клиентов заранее.).

NPN OCВыходной терминал коллектора открытого замыкания------Дизайн для соответствия различным интерфейсам выходного уровня.Выдвижной резистор доступен для необходимого уровня питания.,:Как3,3 В, 5 В, 12 В, 24 ВИ т. Д.,Амплитуда импульсного выходаВПППиковое значение равно напряжению питания.,Выходной ток15 мА.На величину сопротивления натяжения,Это связано с выходной нагрузкой.,Общий выбор1-3 KОтлично.

FRQВыход частотного импульсного сигнала------Выходной диапазон4.5VP-PОт пикового до пикового значения. (Его можно использовать напрямую5 ВMCUСистема интерфейса сигнала Singlechip),Сила тока 0.3 мА,Квадратный волновой рабочий цикл: 20%-80%Изменение с частотой.Частота выхода по умолчанию0-10K.HZ.Точность1%,Если вы хотите выводить частоты других диапазонов,Пожалуйста, свяжитесь со службой поддержки клиентов.Выходная частота этого модуля самая низкая.0-100 Гц,Самая высокая-0-50 кГц ..

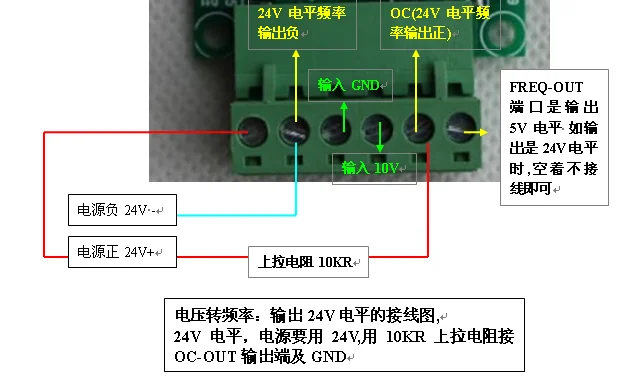

Выход24 ВСхема проводки уровня:

Четыре другие функции:

1.Источник питания имеет функцию анти-подключения.

2.Индикатор питания включается после включения.

3) Путем регулировки потенциометра на плате, соответствующая связь между различным напряжением и частотой может быть подобрана и откалибрована.. Общее время доставки, производитель скорректировал соответствующие отношения.

4Выходное напряжение этого модуля можно отрегулировать по мере необходимости.. Выходная частота регулируется в соответствии с изменением входного напряжения.

5Этот рабочий цикл50%О, это меняется с частотой.

6 Точность модуля напряжения в частоту1%, Не достигает десятичной точки2Цифра. Если требования к точности высоки, это невозможно.. Указаны следующие моделиVFS-10V10KСоответствующие отношения, если это модель,Такие какVFS-10V4K,Что10 В = 4 кГц, 5 В = 2 кГц.

Соответствующая связь между напряжением и частотой:

0,5 В = 500 Гц

1 В = 1 кГц

2 В = 2 кГц

3 В = 3 кГц

4 В = 4 кГц

5 В = 5 кГц

6 В = 6 кГц

7 в = 7 кГц

8 в = 8 кГц

9 В = 9 кГц

10 В = 10 кГц

Если напряжение на1,1 ВВремя, выходная частота1,1 кГц.Точность этого модуля может быть уменьшена.0,1 вНапряжение постоянного тока в100 Гц.

Как: например, доступ к источнику питания12В,Входной сигналDC3.6V, БытьFREQ-OUTВыход3,6 кГцКвадратная волна, Выходная амплитуда в(12 В * 0,7) 8,4 ВReach0 ВРегулируемый пик к пику. Он также может быть использован.OCВыходной порт, соединенный с сопротивлением натяжения, достижимый уровень12 В

12 ВВремя электропитания, выход сигнала по умолчанию, мы будем расположены по адресу6 вО.. Этот выходной диапазон варьируется в зависимости от напряжения вашего источника питания. Частота зависит от контрольного напряжения., он не изменяется с источником питания.

7 Этот модульOCВыход может быть поставлен к драйверу для импульсного сигнала., Gongyang проводка должна использоваться при согласовании с драйвером, соответствующая проводка

OC-OUT: Драйвер подключенPUL-ИлиПул

12-30 в: Драйвер подключенПул +Или в общественных целях+ 5В, (12ВВремя электропитания, провод один.330RСопротивление,24 ВВремя электропитания, провод один.2,7 KОграничение сопротивления тока ОК).

Групповая схема

'
