Декодер усилителя 25A фильтр электромагнитного помех EMI модуль фильтра защита от

Декодер усилителя 25A фильтр электромагнитного помех EMI модуль фильтра защита от

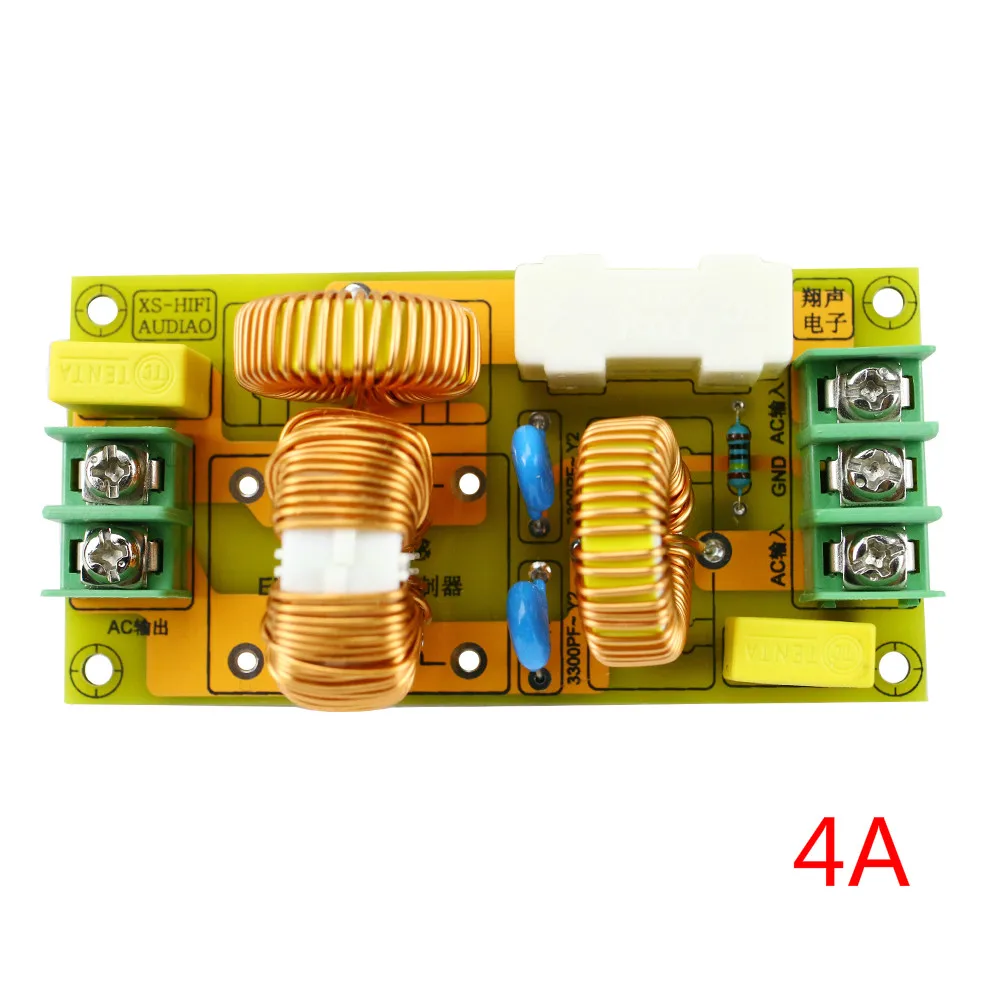

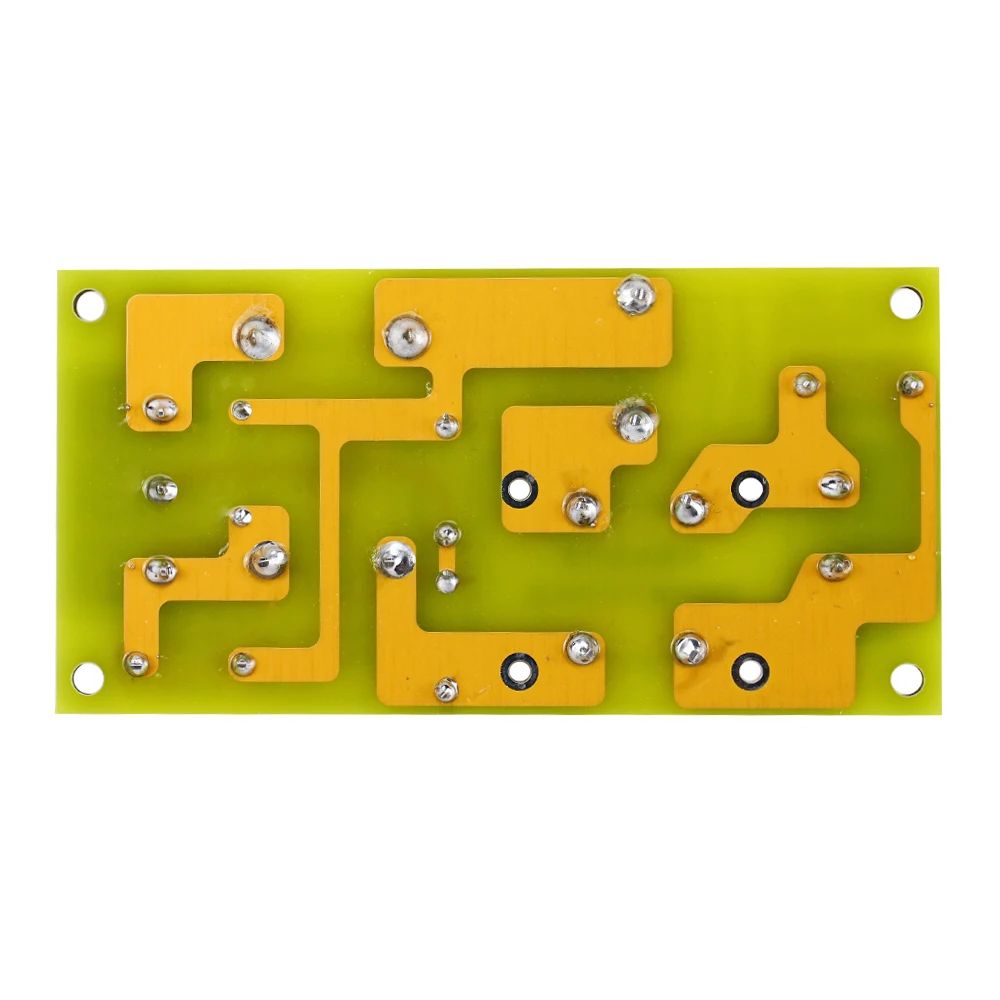

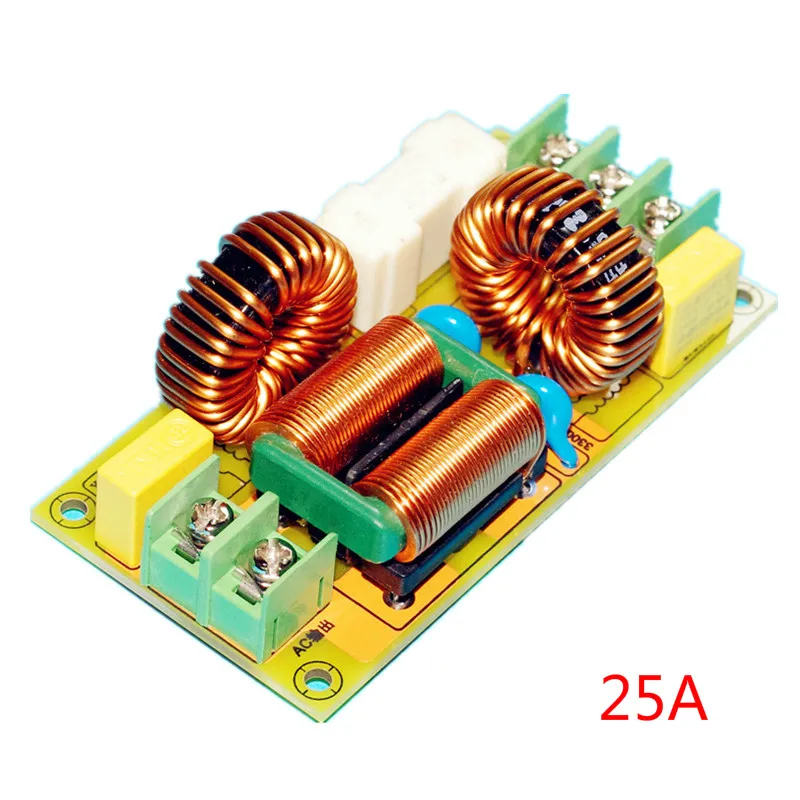

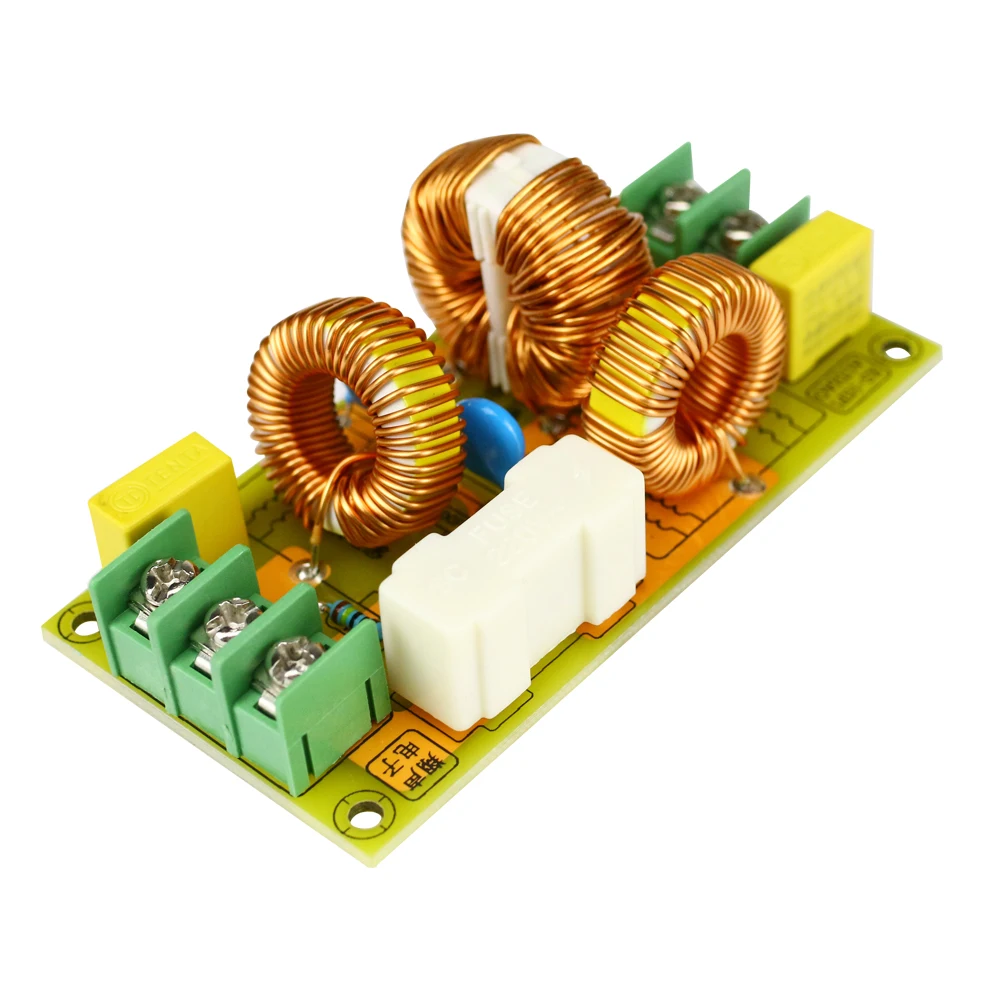

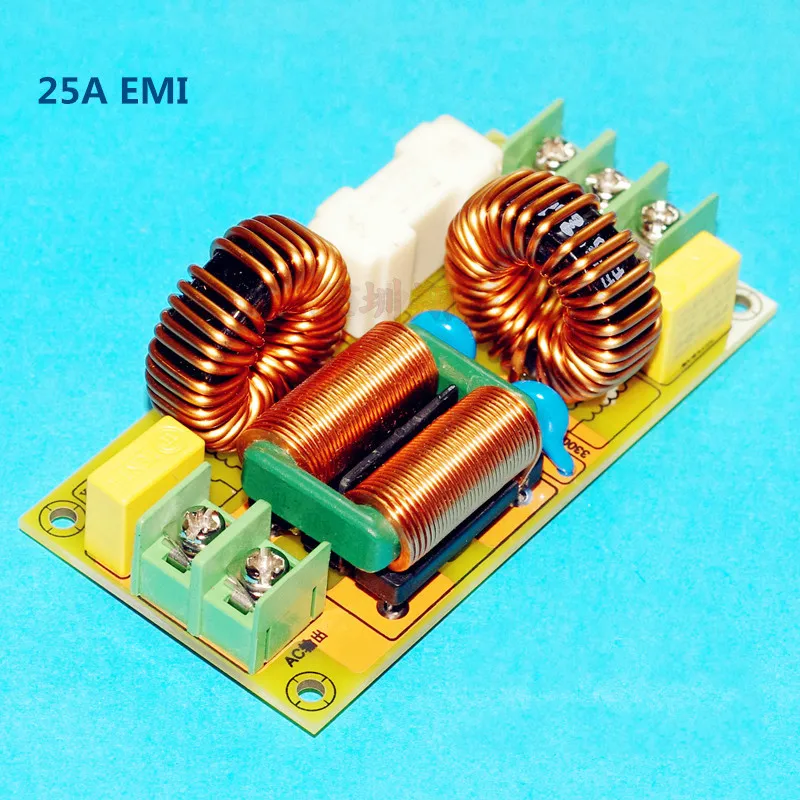

  Дифференциальный режим + общий режим композитный высокоэффективный EMI фильтр   Спецификации PCB FR4,83X42X1.6MM, Самый короткий дизайн больших линий тока, короткий путь, может выдерживать больше тока и меньше помех внешнему миру.   Индукторы общего режима доступны в размерах 4A и 25A.   4A индуктор общего режима фильтр в 4A   25А плоская медная полоса индуктор общего режима и феррокремний алюминиевый дифференциальный режим индуктор в 25А     Примечание: фильтр 4A, стандартный предохранитель 5A, фильтр 125A, стандартный предохранитель 20A.     Схема электрофильтра EMI:   Цепь состоит из трех частей, Первый дифференциальный режим Фильтрующей Части, Вторая часть-это схема фильтра общего режима, Третья часть защищена держателем предохранителя. Различные размеры предохранителей могут быть заменены.   Внутренняя схема двухступенчатого гибридного EMI фильтра использует двухступенчатый (также называемый Двухсекционный) фильтр, поэтому эффект фильтрации шума лучше. Для некоторых пользователей существует проблема быстрой Переходной группы импульсных помех с частотой повторения нескольких килогерц, которая может подавить.     Этот модуль используется с декодером или усилителем мощности. Он может фильтровать высокочастотный шум источника питания, устранять помехи сети и очищать источник питания. Это может, очевидно, улучшить качество звука усилителя мощности, улучшить разрешение и сделать задний план тихим.   Вход GND должен быть подключен к заземляющему проводу кабеля питания. В то же время, он может быть подключен к корпусу шасси. См. Конкретную ситуацию. Пожалуйста, обратите внимание на направление при пайке 4A индуктор общего режима. Пожалуйста, нажмите на этикетку на печатной плате и изображение ребенка, чтобы установить припой.     Ниже приведены некоторые общие ощущения высокочастотных электромагнитных помех EMI фильтров.   Для высокочастотных электромагнитных помех (EMI), как правило, три технологии могут выполнять фильтрацию источника питания для подавления помех. При фактическом использовании он часто смешивается с двумя или даже несколькими технологиями. Они заключаются в следующем:   1. Добавьте конденсатор между живыми и нейтральными проводами источника питания, то есть конденсатор X. X2 Тип выбирается, основная функция заключается в том, чтобы устранить вмешательства общего режима, а также ряд емкости 0,01 мкФ --- подача заявки на 0,47 мкФ. 2. Добавьте конденсатор между линией питания и землей, то есть конденсатор Y. Выберите тип Y2, главным образом, чтобы устранить помехи перекрестия, диапазон мощности 2200pF ~ 0.1μF. Чтобы уменьшить ток утечки, емкость не должна превышать 0,1μf, а плата 3300PF. 3. Отклонение от общего режима, индуктивность общего режима (подавление катушки на двух линиях электропитания), когда Номинальный ток большой, диаметр провода общего режима дроссель должен быть увеличен соответственно, чтобы выдерживать большой ток. Кроме того, правильное увеличение индуктивности может улучшить низкочастотные характеристики затухания. В этой цепи используется 10MH. 4. Дифференциальное подавление касания, плохая индуктивность и подавление помех в режиме серии между линиями питания.
