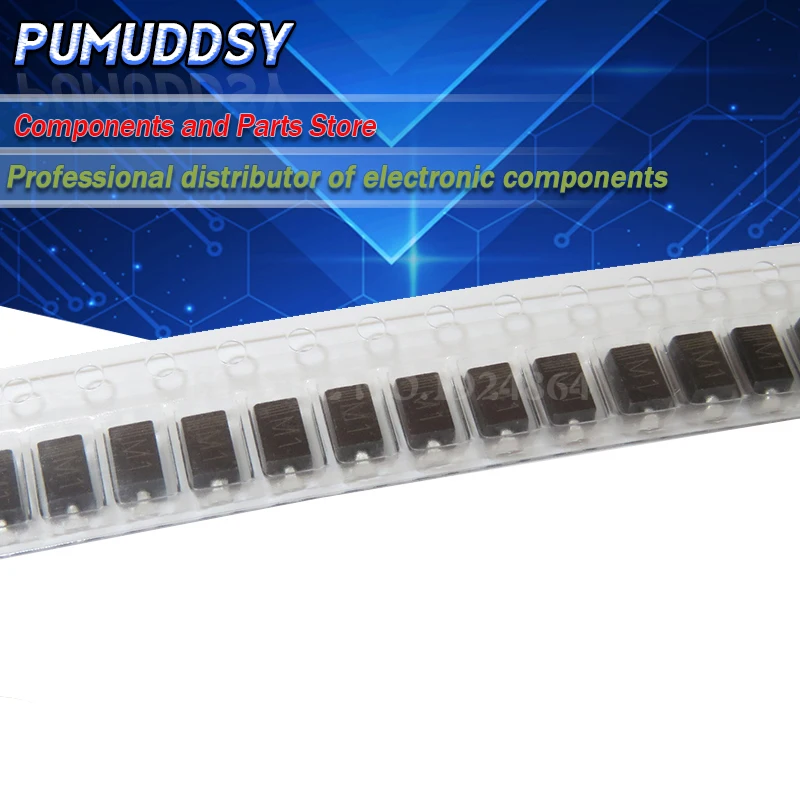

100 шт IN4001 Диод SMA M1 1N4001 SMD 1A 50 в выпрямительный диод|Интегральные схемы| |
62,60 руб.
Новое поступление

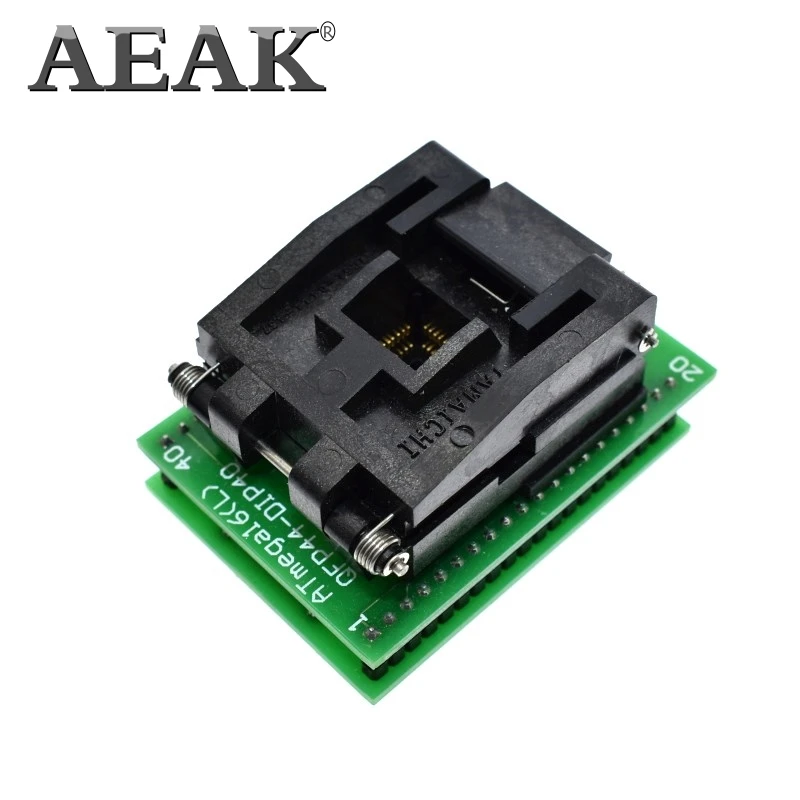

Программатор чипов AEAK TQFP44 высшего качества гнездо адаптера dip40 qfp44
1 000,88 руб.
JSN SR04T DC 5V водонепроницаемый Ультразвуковой модуль датчик измерения
339,41 руб.
TMA2415D аиг 2415D TMA2415 D 2415 DC модуль источника питания с 2 шт./лот|power module|module powermodule power supply
660,72 руб.
1 шт./лот 100% оригинальный MN86471A QFP 64 Чипсет|Интегральные схемы| |
1 801,13 руб.
Набор микросхем IRF520N TO220 520 IRF520 IRF520NPBF TO 220 новый и оригинальный 10 шт.|work work|ic chip100 pcs |
107,10 руб.
1 шт. N20 микро металлическая передача электродвигателя коробки передач 3 в 6 12 В
166,69 руб.
Горячая Распродажа 10 шт. 40 штифтов 1x40 Однорядный штырьковый разъем 2 54 поломка
35,45 руб.
Характеристики

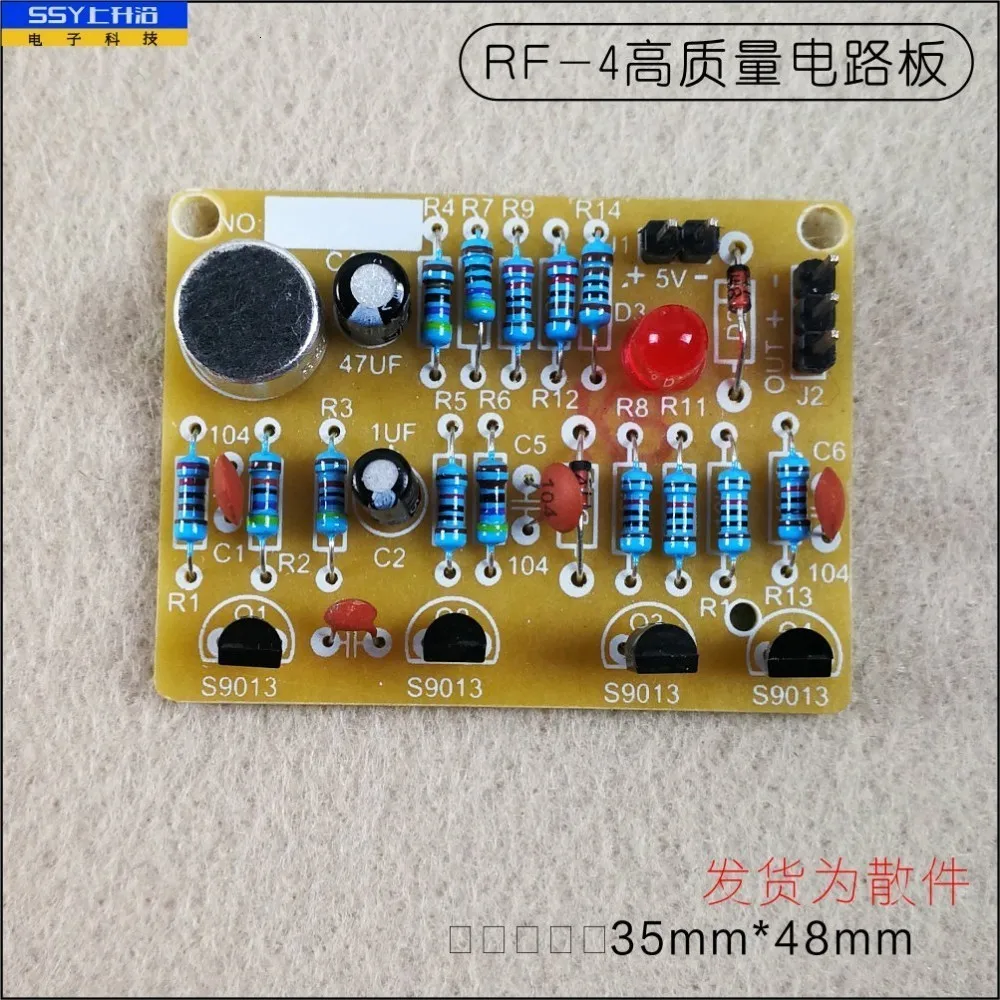

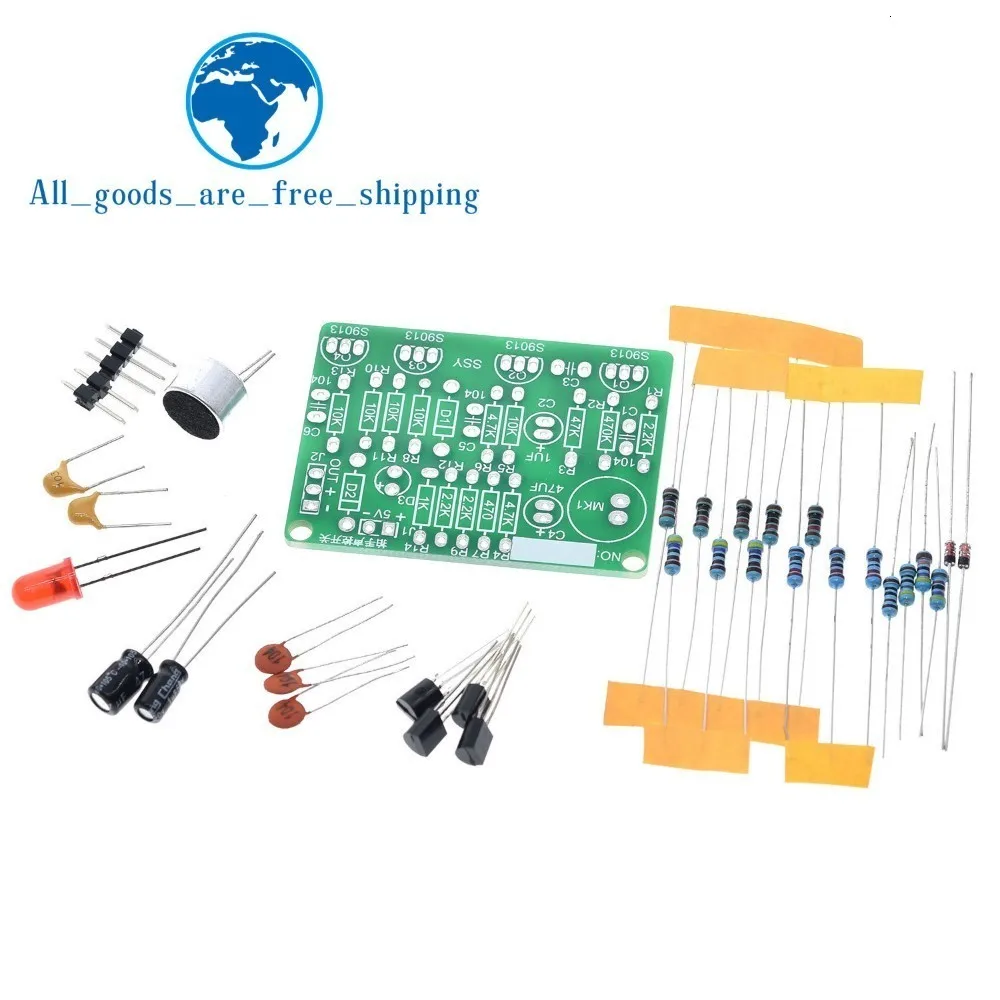

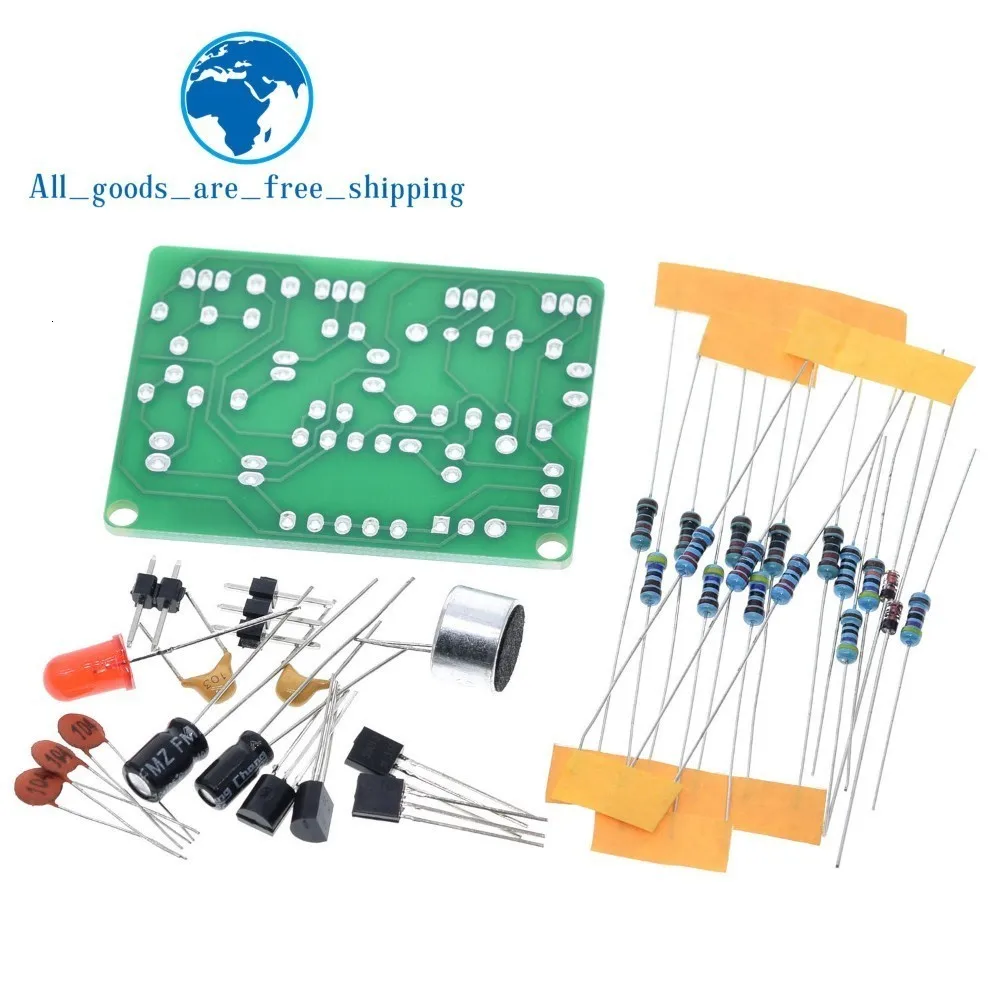

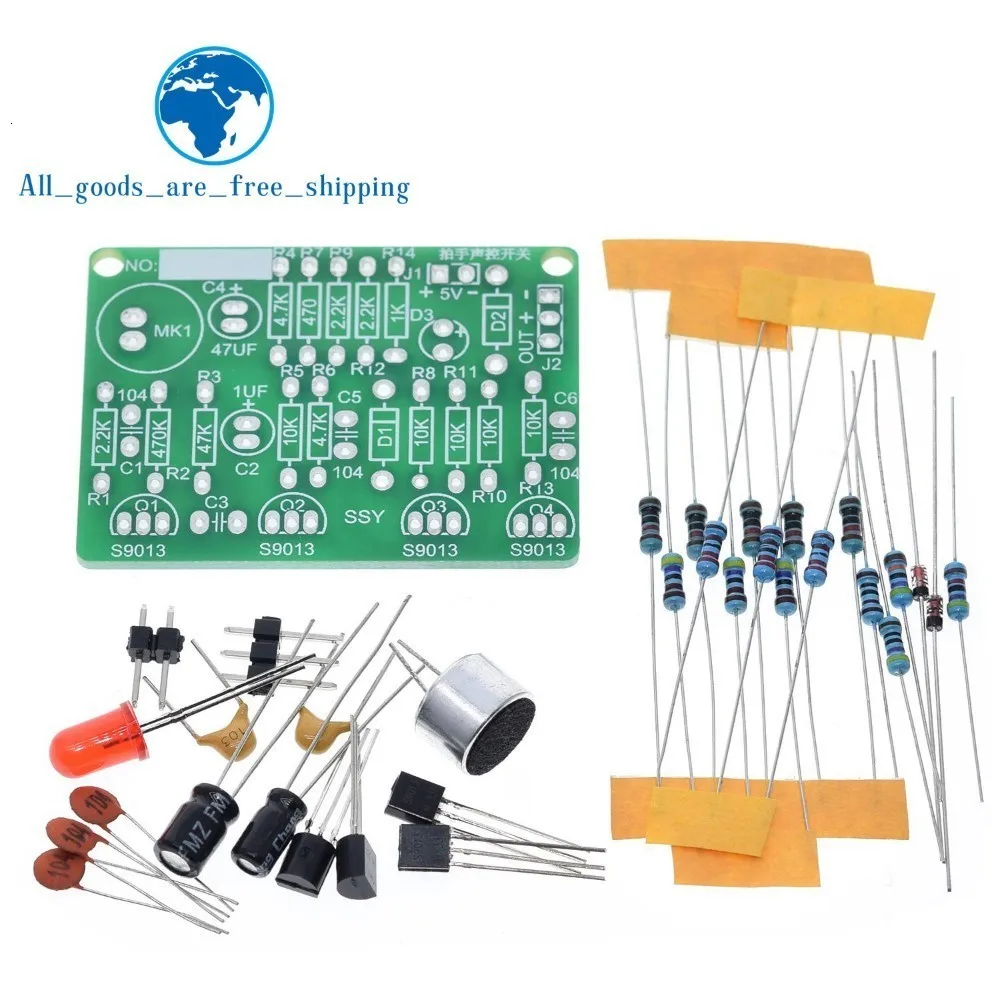

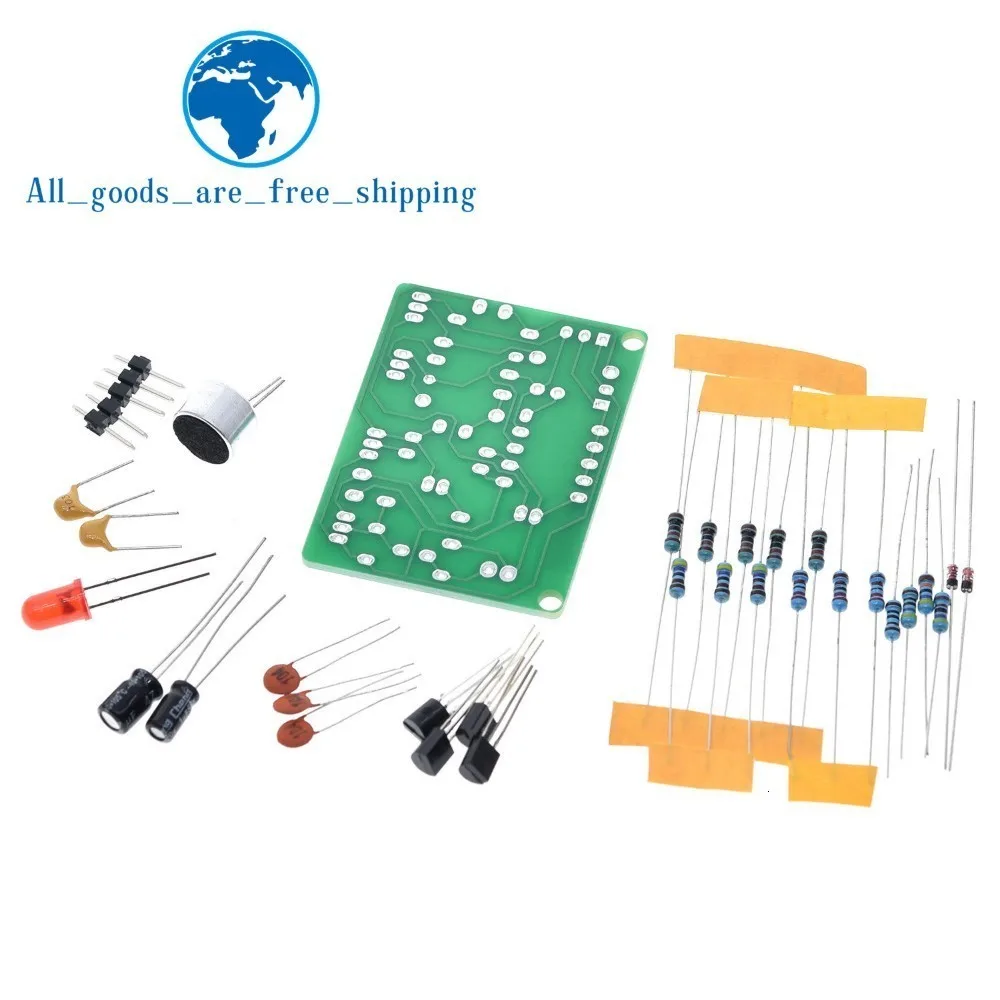

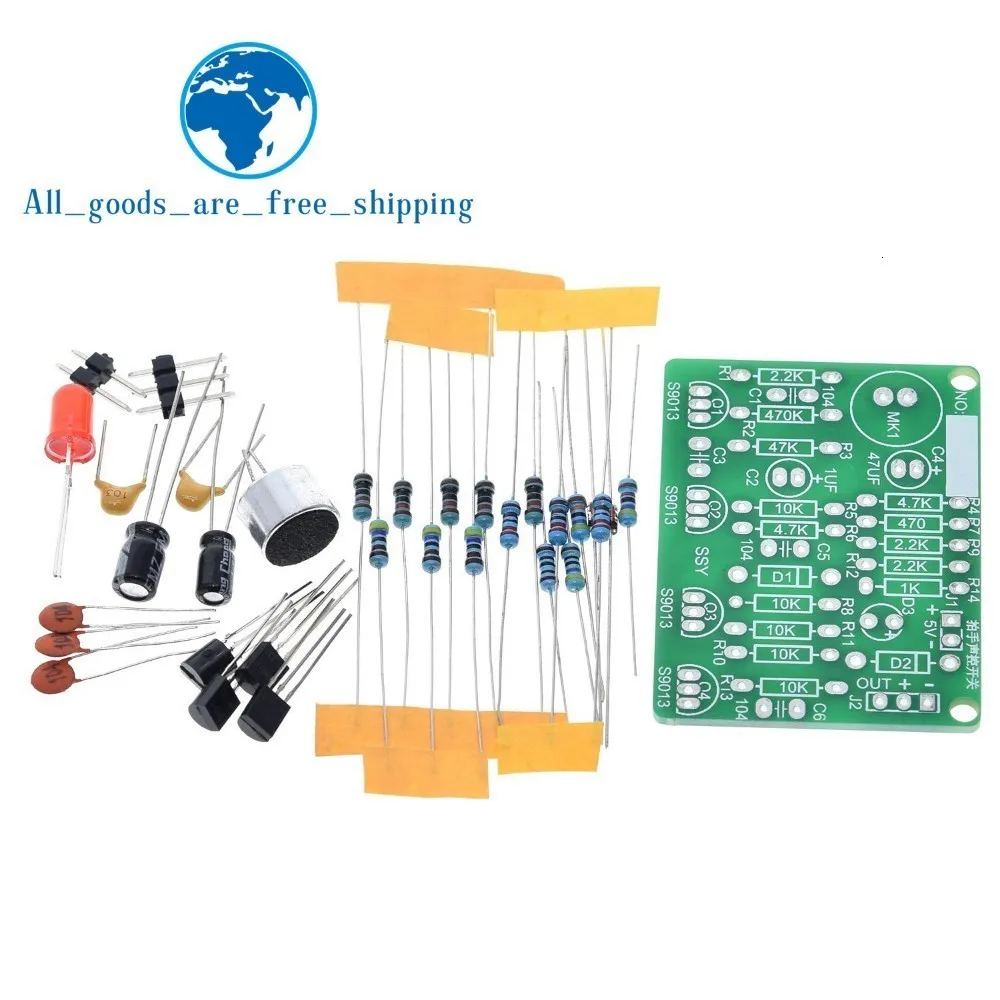

Завеса электронный акустический хлопок Управление переключатель DIY Kit звук
История изменения цены
*Текущая стоимость 83,72 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 105.35 руб. | 107.3 руб. | 106 руб. |
| Jan-22-2026 | 85.3 руб. | 87.65 руб. | 86 руб. |
| Dec-22-2025 | 104.20 руб. | 106.33 руб. | 105 руб. |
| Nov-22-2025 | 103.3 руб. | 105.62 руб. | 104 руб. |
| Oct-22-2025 | 82.25 руб. | 84.30 руб. | 83 руб. |
| Sep-22-2025 | 101.20 руб. | 103.47 руб. | 102 руб. |
| Aug-22-2025 | 100.25 руб. | 102.68 руб. | 101 руб. |
| Jul-22-2025 | 100.39 руб. | 102.13 руб. | 101 руб. |
Описание товара

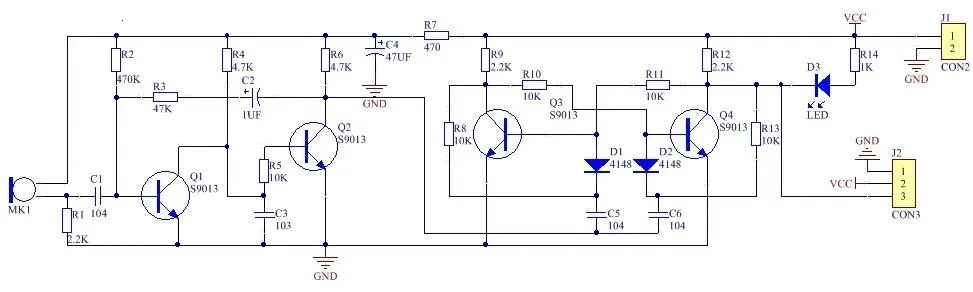

Эта схема в основном состоит из аудиоусилителя и бистабильного триггера. Q1 и Q2 представляют собой дополнительный усилитель звука. Звуковой сигнал, полученный микрофоном, соединен с базой Q1 через C1. После усиления коллектор поступает непосредственно к базе Q2. Отрицательная квадратная волна получена в коллекторе Q2, который используется для запуска бистабильной цепи. R1 и C1 ограничивают частотную реакцию цепи на диапазон высокой чувствительности около 3 кГц. Когда питание включено, состояние бистабильной цепи Q4 отключено, Q3 насыщено, и светодиодный 1 не яркий. Когда микрофон получает контрольный сигнал, он выводит отрицательную квадратную волну после двухступенчатого усиления. После дифференциальной обработки, отрицательный импульсный Спайк проходит через основание D1 и Q3, что делает цепь быстро переворачиваться и светодиодный светильник вверх. Когда микрофон снова получает контрольный сигнал, схема переворачивается, и светодиодный индикатор выключается. Если светодиодный светильник соединен с другими схемами, голосовое управление другими схемами также может быть осуществлено J2.![]()
| Комментарий | Конструктор | Отпечаток ноги | Количество |
| 104 | C1, C5, C6 | Колпачок | 3. |
| 1 мкФ | C2 | CAP5 | 1. |
| 103 | C3 | Колпачок | 1. |
| 47 мкФ | C4 | CAP5 | 1. |
| 4148 | D1, D2 | DIODE0.4 | 2. |
| Светодиодный | D3 | LED5 | 1. |
| CON2/2PСтальная проволока | J1 | SIP-2 | 1. |
| CON3/2PСтальная проволока | J2 | Сип-3 | 1. |
| Микрофон-2 | MK1 | Микрофон | 1. |
| S9013 | Q1, Q2, Q3, Q4 | PNP-DIP | 4. |
| 2,2 K | R1, R9, R12 | AXIAL0.4 | 3. |
| 470K | R2 | AXIAL0.4 | 1. |
| 47K | R3 | AXIAL0.4 | 1. |
| 4,7 K | R4, R6 | AXIAL0.4 | 2. |
| 10K | R5, R8, R10, R11, R13 | AXIAL0.4 | 5 |
| 470 | R7 | AXIAL0.4 | 1. |
| 1K | R14 | AXIAL0.4 | 1. |
| Печатная плата | SSY-M04 | 1. |
