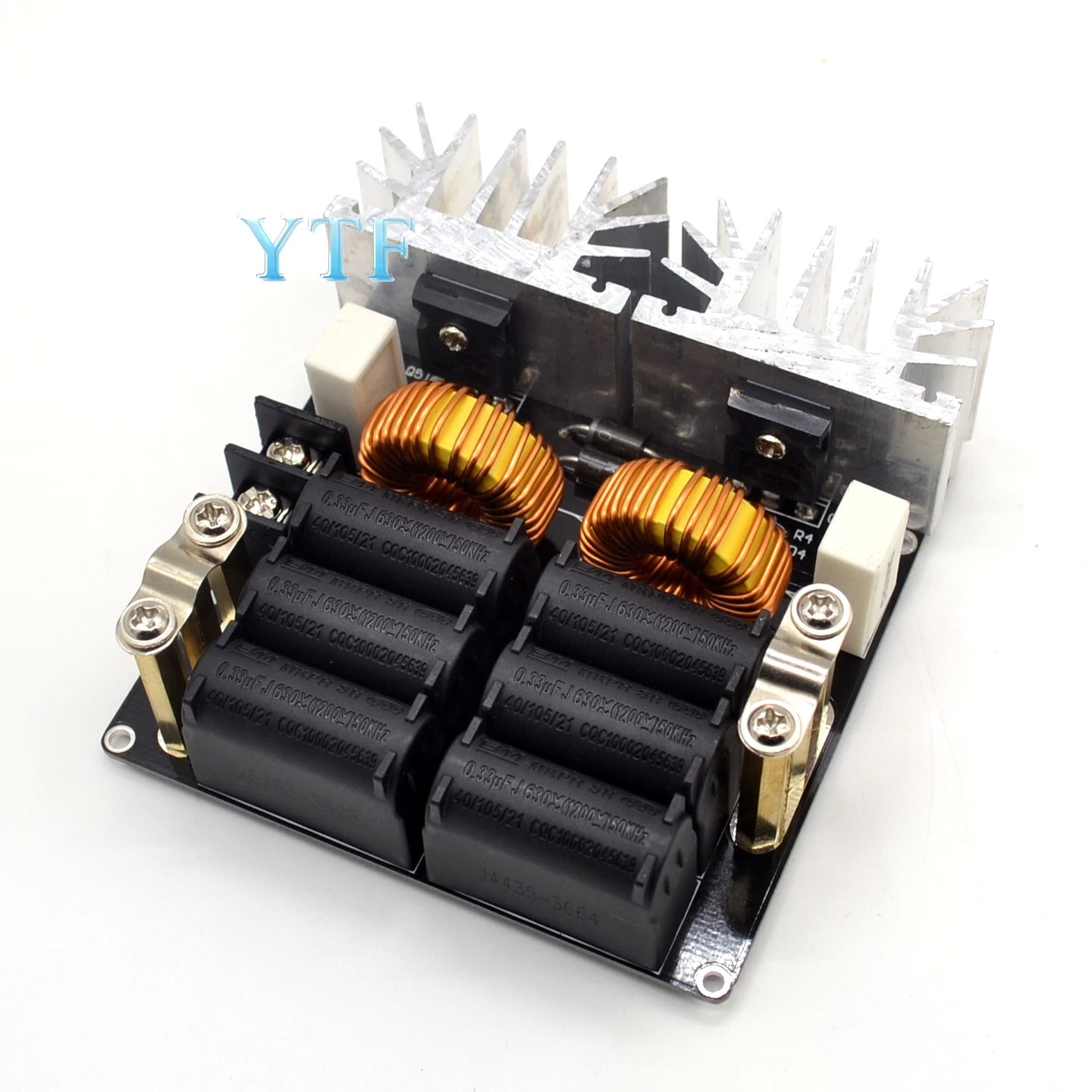

Индукционная нагревательная панель высокой частоты 1 кВт 12 48 В 20 А 1000

Индукционная нагревательная панель высокой частоты 1 кВт 12 48 В 20 А 1000

Этот раздел индукционного нагрева с использованием низкого напряжения постоянного тока питания 12-48 в

Максимальный ток 20А, максимальная мощность 1000 Вт.

Протестированный источник питания 53 в при исправной работе.

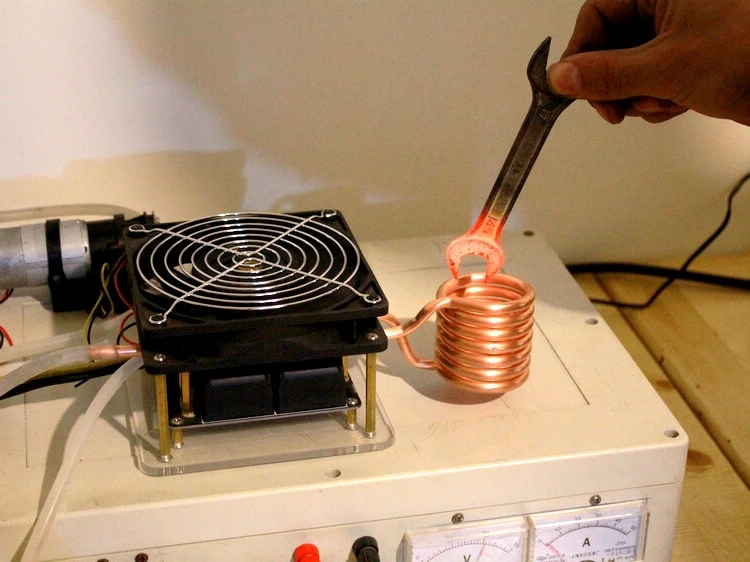

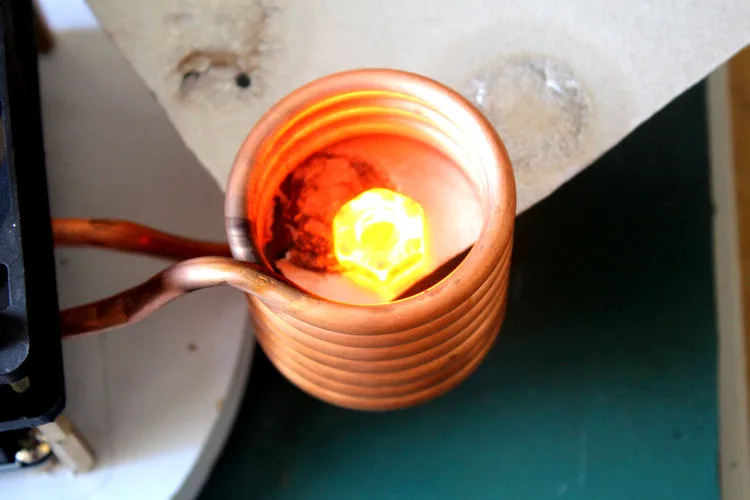

Из-за своей умеренной мощности, используется для небольших частей DIY игроков закалки, отжига и другой термической обработки,

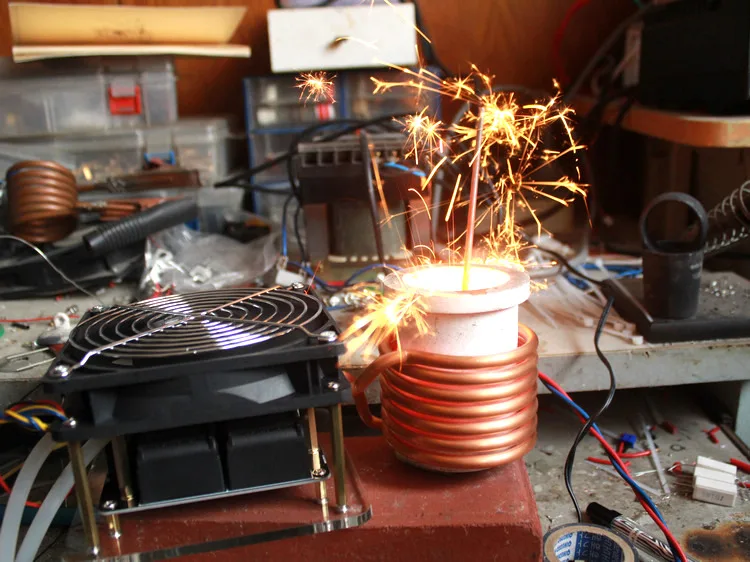

Также может использоваться с графитовым тигель плавления золота, серебра, меди, алюминия и других металлов,

Равномерное нагревание быстро, очень удобно.

24В вход без нагрузки ток 3A

48В вход без нагрузки тока 6А

Чем выше напряжение, тем выше ток нагрева при одном и том жеКТ лучше, но в то же время тепло также велико, поэтому для устранения реальной ситуации, чтобы выбрать входное напряжение, общего использования слов 24В или 36В питания достаточно.

[Примечание]

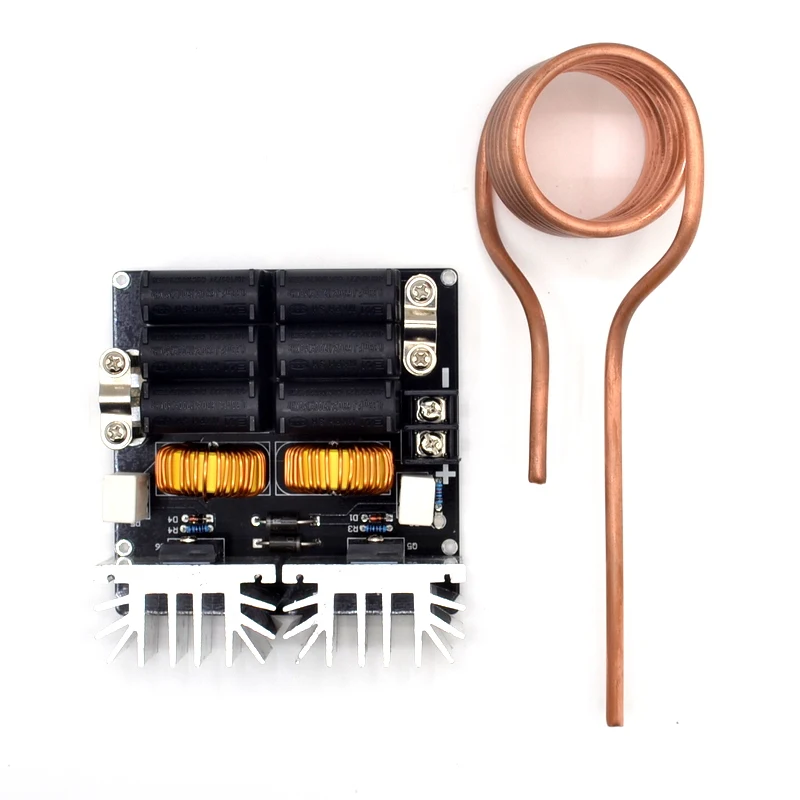

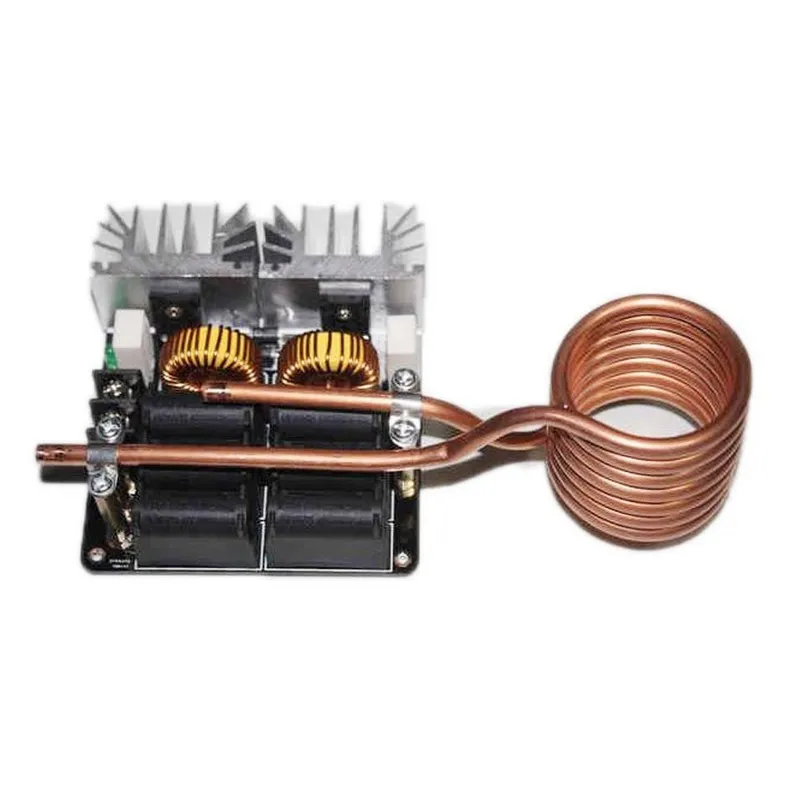

1. В комплект входит полный набор элементов цепи вождения и латунь

2. Покупателям необходимо принести свою собственную мощность и блок охлаждения.

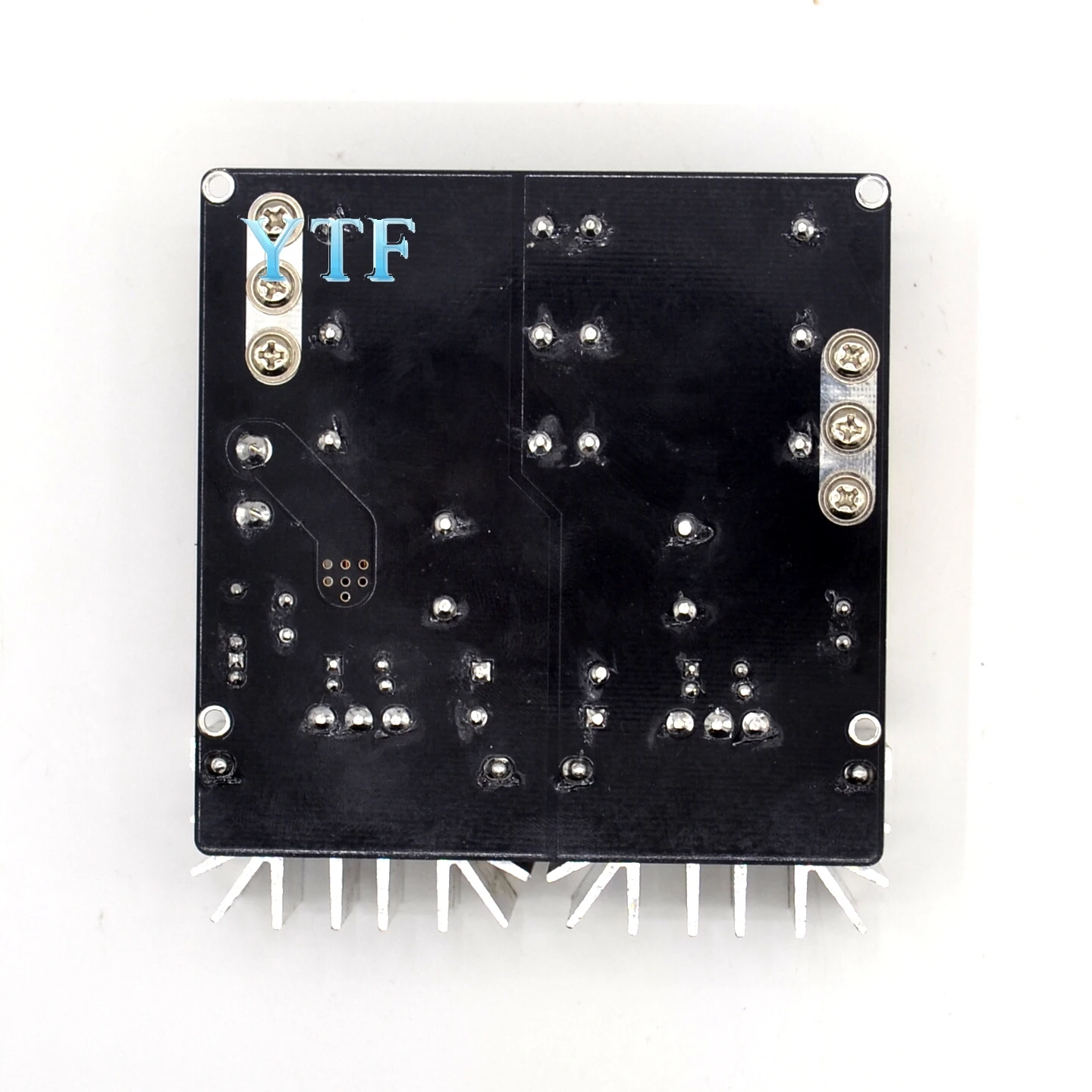

3. Печатная плата с использованием двусторонней стекловолокна, в основном, медные следы используются для расширения

Используйте общую обратную поверхность резонансной цепи,

Непрерывная работа, пожалуйста, добавьте вентилятор, чтобы сдуть сверху,

К резонансным конденсаторам и другим компонентам прохладно.

4. Использование импульсного источника питания обратите внимание, что из-за высокой мощности, как правило, медленная функция запуска, которая только что открывала выходное напряжение машины, медленно растет, пока он включен до индукционного нагрева, если напряжение поднимается до 12 В, так как Пуск недостаточного напряжения не может позволить себе вибрацию, в результате чего две одновременные проводящие трубки mos, поэтому сгорели компоненты.

Таким образом, первый начнет переключать напряжение источника питания достигает 12 в выше

И затем получить доступ к индукционной нагревательной цепи.

5, объем нагреваемого объекта внутри нагревательной катушки не может превышать 1/5 от объема

(Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3),

Или это может быть из-за перегрузки или выгорания источника питания на цепь.

Хотя эта схема может переносить 20-30A входной ток, но не превышать 15A при безопасной работе,

Вы можете легко добавить Амперметр между источником питания и нагревательным Драйвером

Плата, но alway контролирует перегрузку тока.

Эта схема может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором

1, чтобы увеличить теплоотвод с помощью заказной подложки толщиной 8,5 мм!

Мощность охлаждения очень мощная.

2, используя столбы M4, лихорадка меньше, эффективнее.
