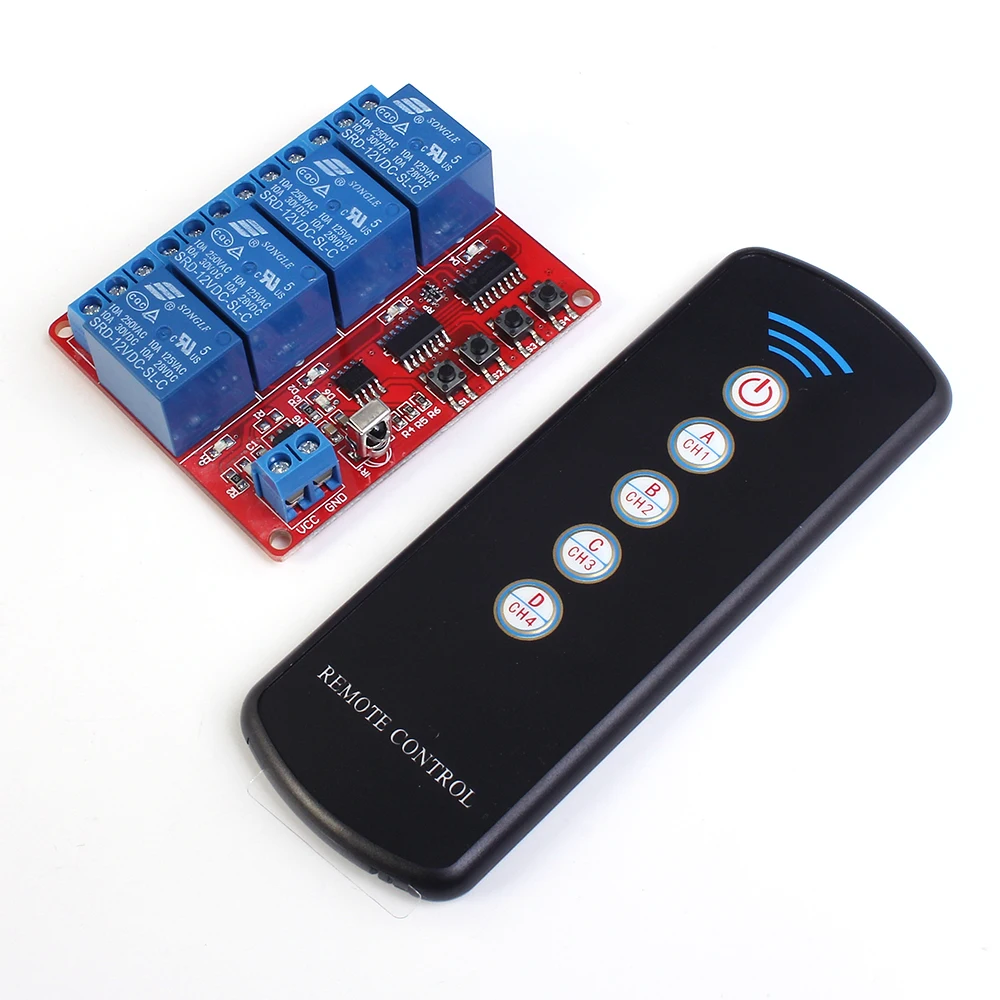

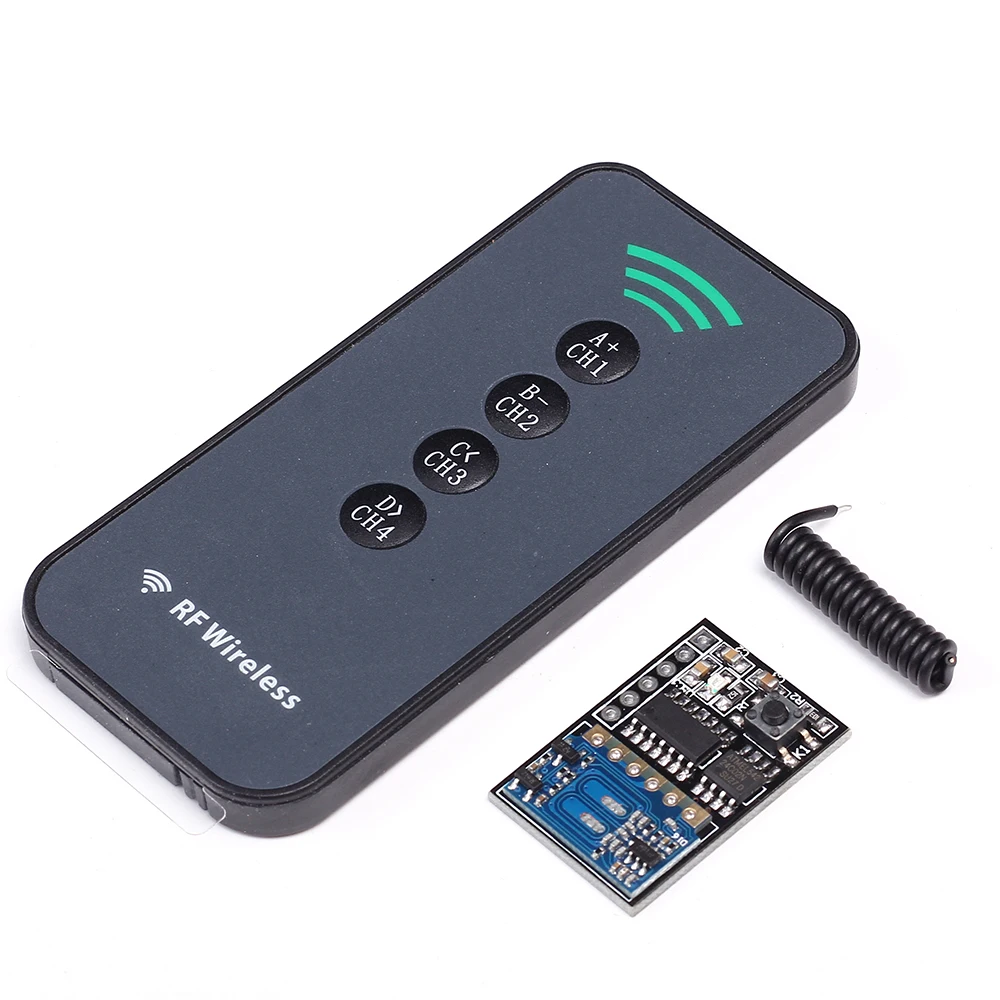

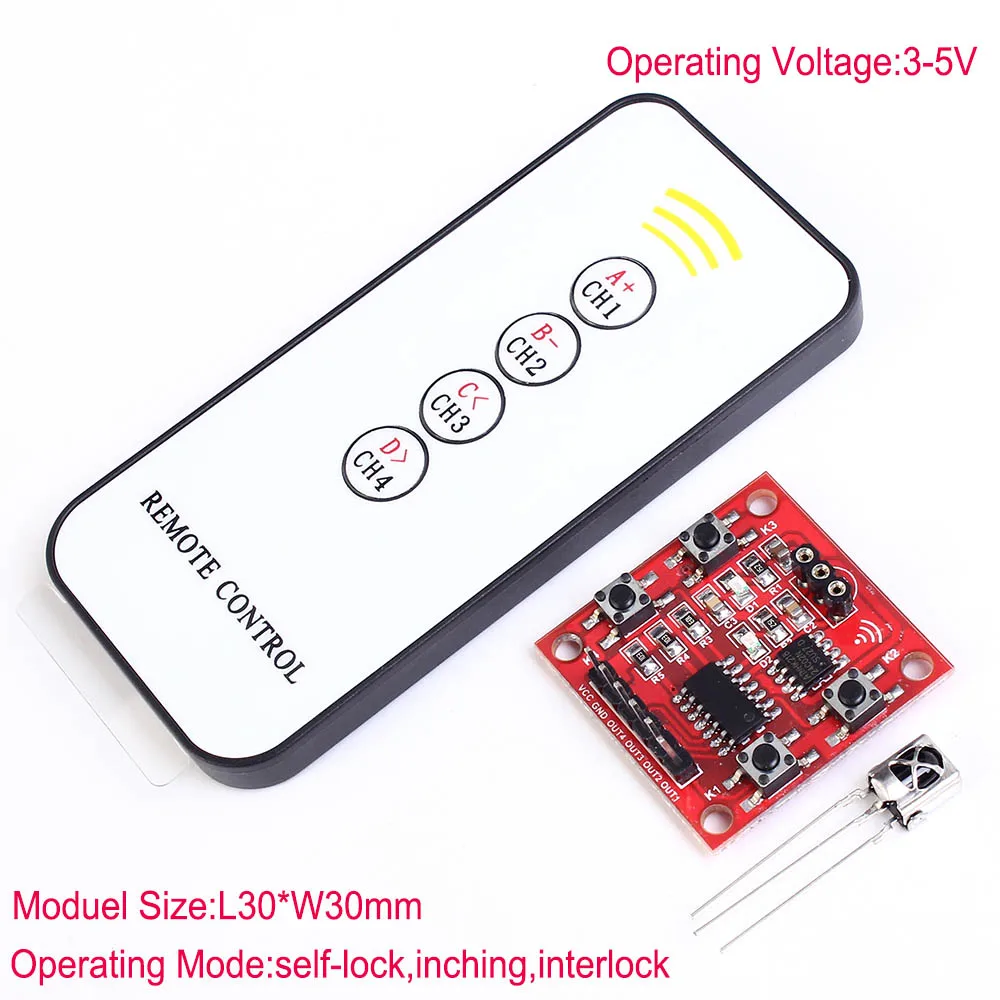

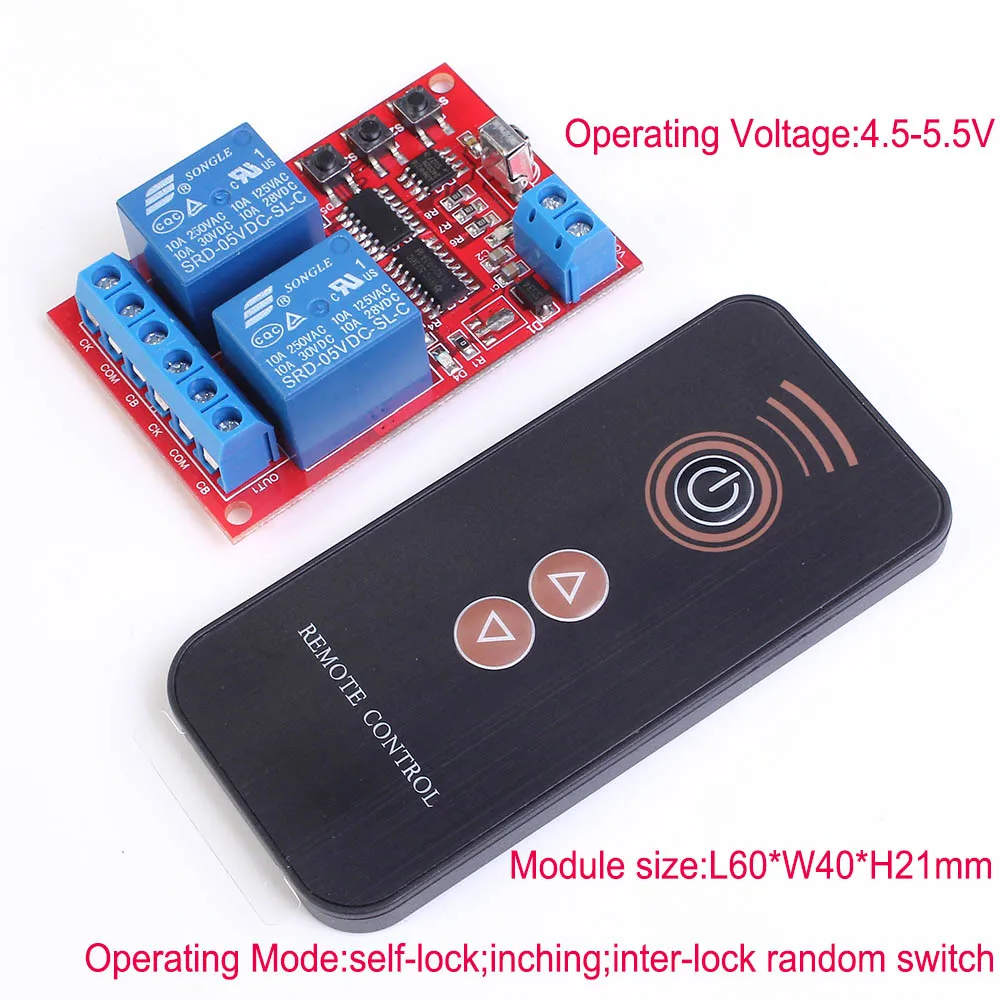

Беспроводной инфракрасный приемник 5 В/12 В 1/2/4 каналов тип обучения модуль с

Беспроводной инфракрасный приемник 5 В/12 В 1/2/4 каналов тип обучения модуль с

Обратите внимание: У нас есть документы на большинство товаров в нашем магазине              Если вам это нужно, свяжитесь с нами:)

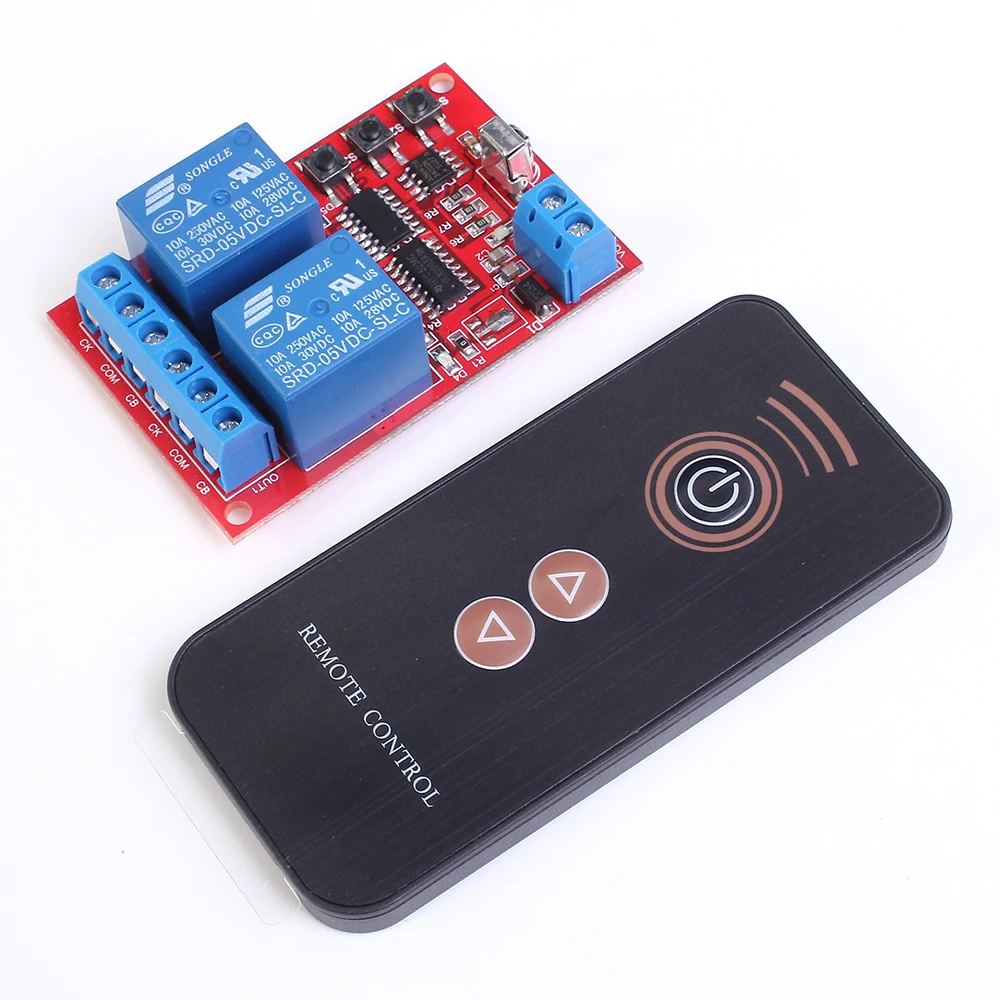

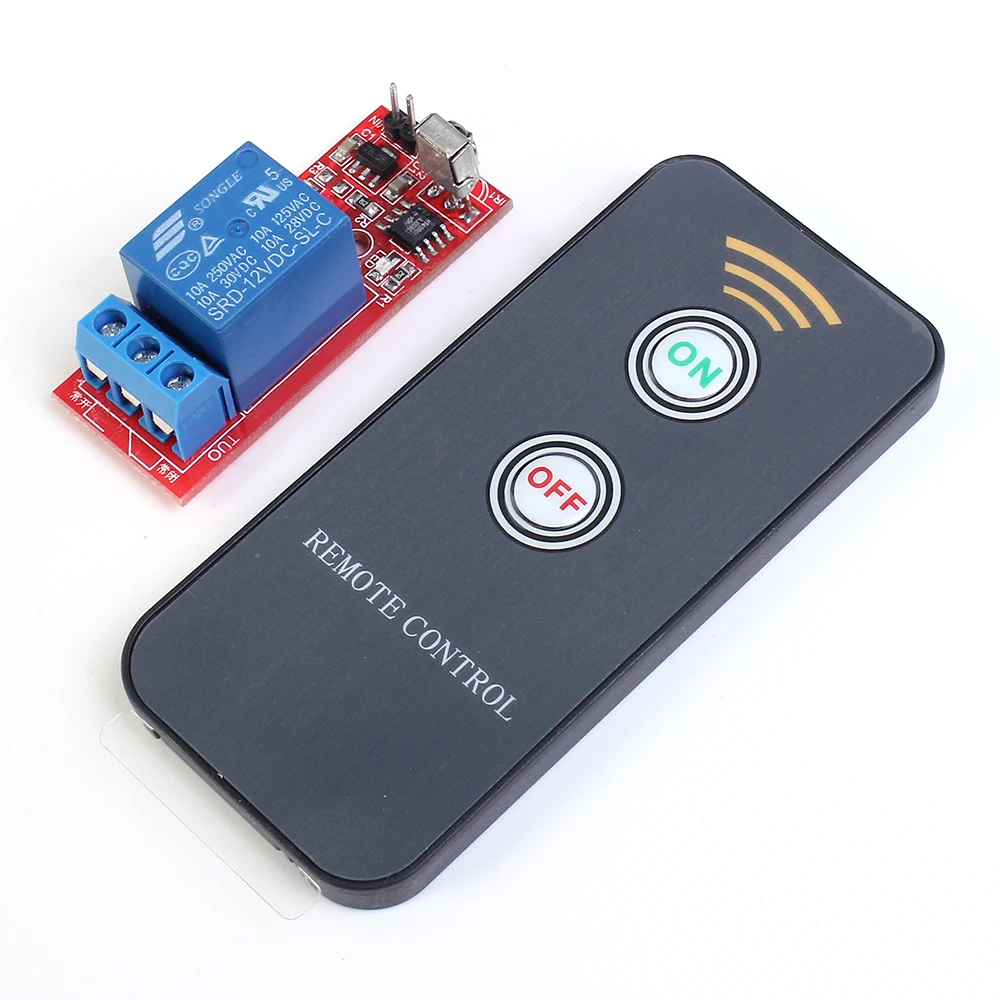

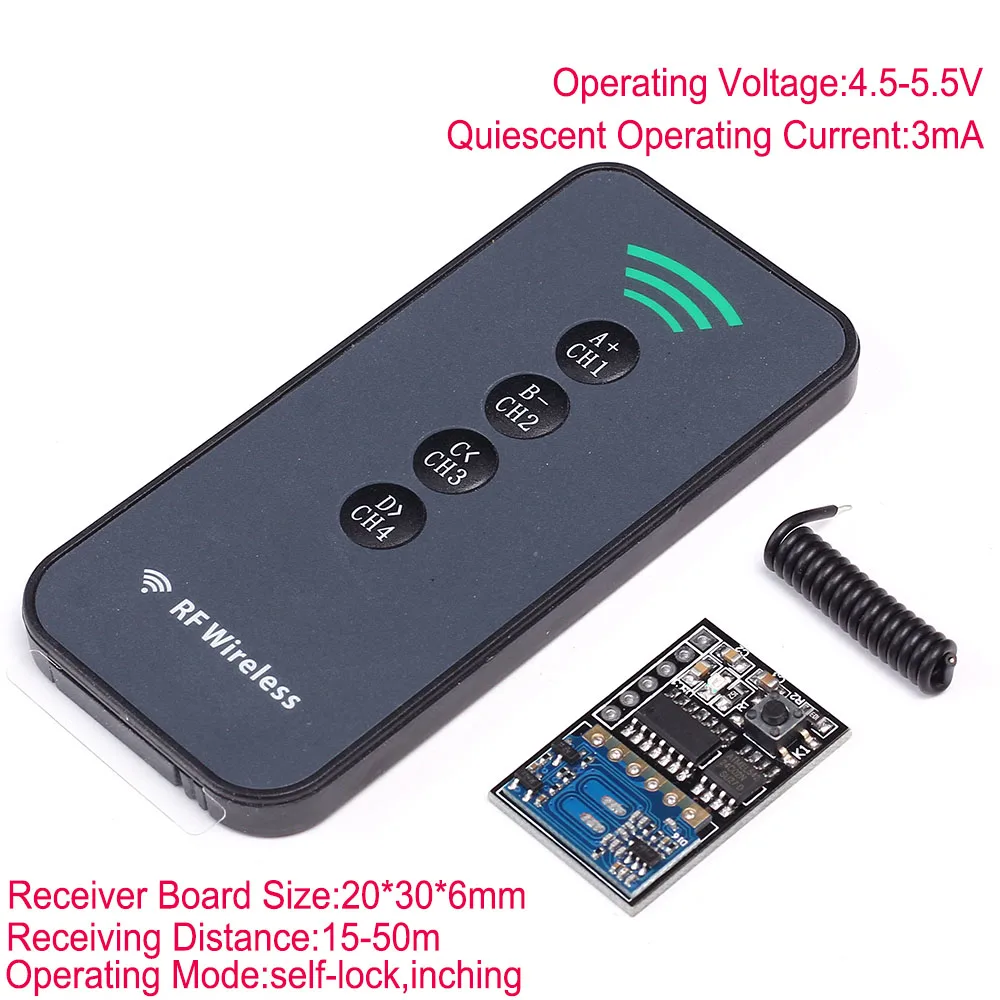

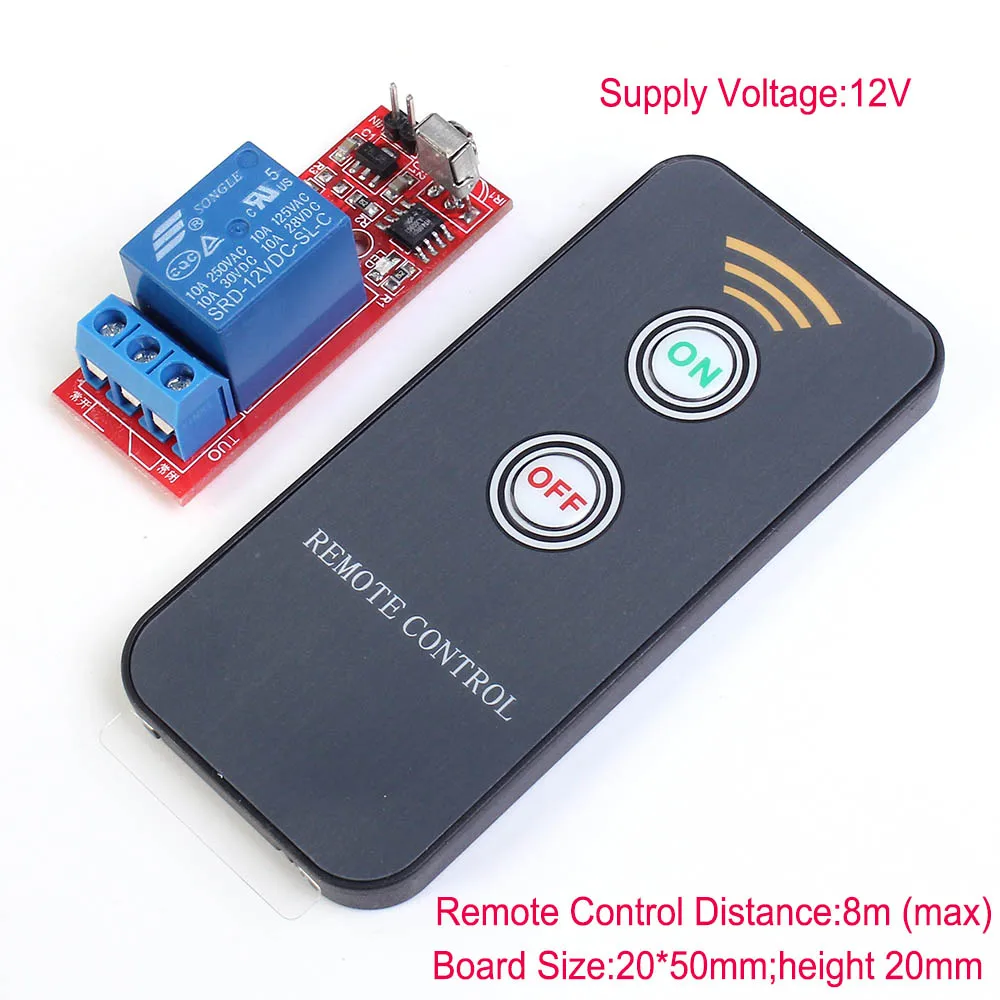

Информация о продукте:

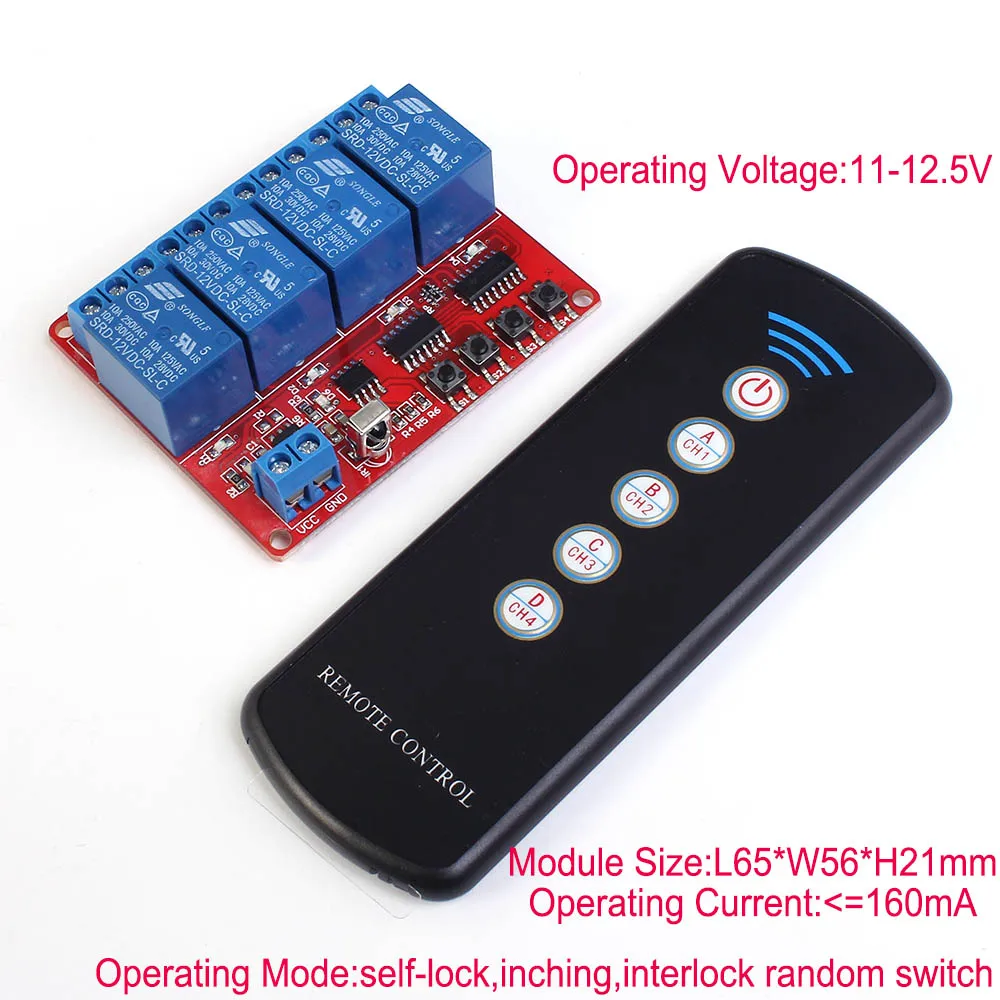

1. Операционная Напряжение: 11-12,5 V (VCC при подключении питания положительный; GND соединяется с мощности отрицательные; NC,COM, без подключения с выход)

2. Спецификация модуля: L65 * W56 * h21мм

3. Тип модуля: тип обучения (поддержка инфракрасного дистанционного управления в формате NEC)

4. Рабочий ток:<= 160 мА

5. Режим работы: самозамок, инчинг, блокировка случайного переключателя

6. Рабочая индикация: D5 (индикатор питания),D6 (обучающая индикаторная лампа),D1-D4 (Релейный переключатель индикаторной лампы)

С использованием метода:

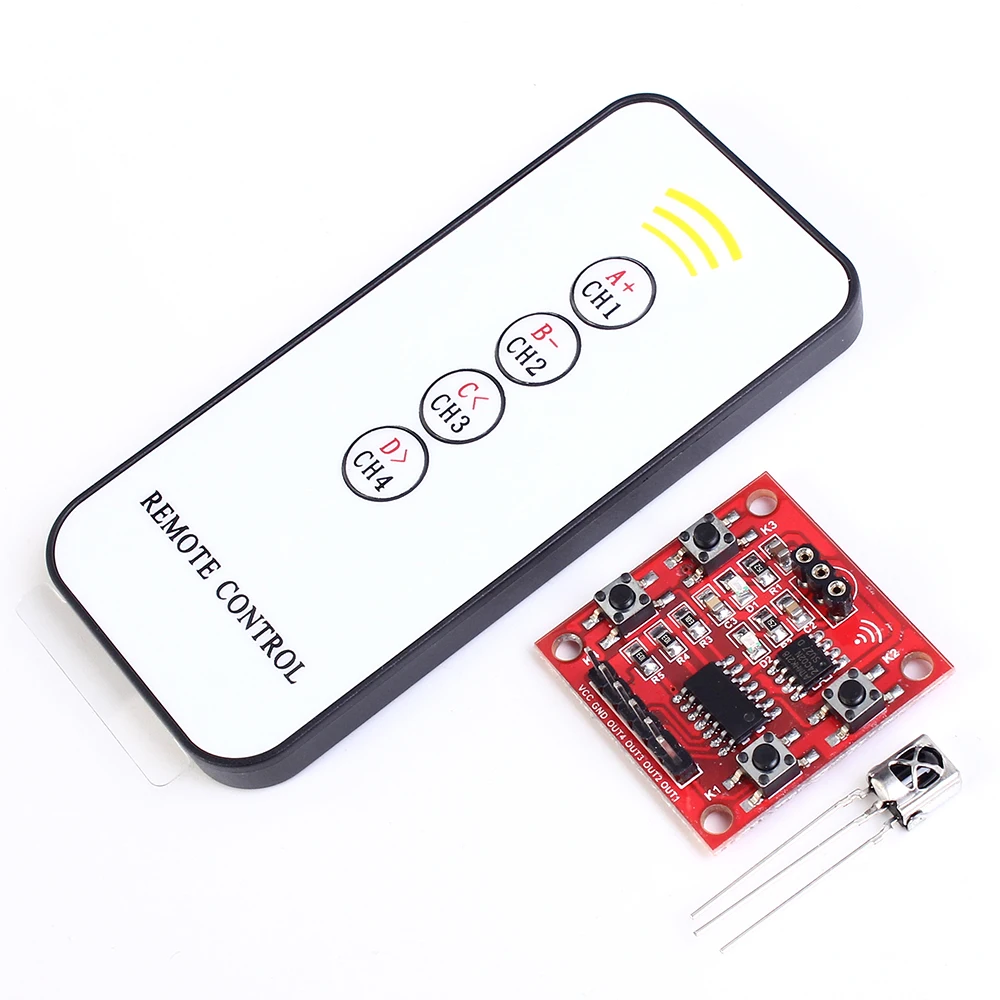

В общей сложности 4 клавиши: S1,S2,S3,S4 инфракрасный пульт дистанционного управления приемная плата 4 канала могут быть независимо изучены (по умолчанию низкий уровень)

1. Первый канал обучения: после включения, нажмите кнопку S1, а затем ослабьте его; Индикатор обучения будет мигать один раз. Нажмите кнопку CH1 все время, и лампа индикатора обучения будет мигать быстро три раза, а затем выключаться; Он представляет CH1 ключ успешно сочетается с Первым каналом

2. Второй канал обучения: после включения, нажмите клавишу S2, а затем ослабьте его; Индикатор обучения будет мигать один раз. Нажмите кнопку CH2 все время, и лампа индикатора обучения будет мигать быстро три раза, а затем выключаться; Это означает, что CH2 ключ успешно сочетается со вторым каналом

3. Третий канал обучения: после включения нажмите клавишу S3, а затем ослабьте ее; Индикатор обучения будет мигать один раз. Нажмите кнопку CH3 все время, и лампа индикатора обучения будет мигать быстро три раза, а затем выключаться; Это означает, что CH3 ключ успешно сочетается с третьим каналом

4. Четвертый канал обучения: после включения, нажмите кнопку S4, а затем ослабьте его; Индикатор обучения будет мигать один раз. Нажмите кнопку CH4 все время, и лампа индикатора обучения будет мигать быстро три раза, а затем выключаться; Это означает, что CH4 ключ успешно сочетается с четвертым каналом

5. Полное выключение обучения: после включения, нажмите S3 и S4 одновременно; Затем ослабьте две клавиши, индикатор обучения будет мигать дважды. Нажмите кнопку питания на пульте дистанционного управления, и лампа индикатора обучения будет мигать быстро в течение трех раз, затем выключится. Это означает, что полное выключение питания соответствует успешно

Самоблокирующийся, блокирующий, инширующий взаимный переключатель действия:

1. Блокировка: при выключении питания нажмите клавишу обучения S2 и включите питание; Индикатор мигнет быстро в течение трех раз, установите в качестве блокировки выхода (нажмите клавишу дистанционного управления, соответствующий выходной канал будет выводиться, в то время как другие каналы закрыты и не выводятся)

2. Самоблокировка: при выключении питания нажмите клавишу обучения S3 и включите питание; Индикатор будет мигать быстро в течение трех раз, установите в качестве самоблокировки (нажмите кнопку дистанционного управления, соответствующее отрицание выходного канала не повлияет на состояние других каналов; Если ослабление ключа, выходное состояние останется)

3. Инчинг: при выключении питания нажмите клавишу обучения S4 и poewr; Индикатор мигнет быстро в течение трех раз, установите в качестве инчинга (нажмите клавишу дистанционного управления, соответствующий канал будет выводиться; Если ослабление ключа, выход будет остановлен)

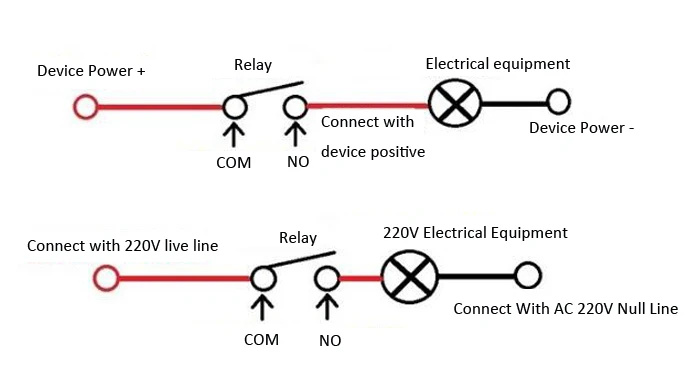

Схема подключения:
