1. Особенности продукта

• С отдельной конструкцией источника питания схема измерения и схема отображения самого продукта не потребляют энергию источника питания под испытанием, и измерение является более точным и надежным.

• ЖК-дисплей, который может отображать входное напряжение нагрузки, входной ток, входную мощность, время разряда, разрядку мАч, температуру продукта и другую информацию.

• Полный защитный механизм с защитой от низкого напряжения, защитой от перенапряжения, защитой от перегрузки по току, защитой от перегрузки и защитой от перегрева.

• При регулировке тока используется потенциометр с длинной ручкой, который может поворачиваться вручную без необходимости в дополнительных инструментах, таких как отвертка.

• С функцией коррекции напряжения и тока для удовлетворения высокоточных требований клиентов.

• Параметры могут храниться от питания.

• Применяется для различных источников питания (мощность продукта, зарядное устройство, зарядное устройство и т. Д.) старение или функциональное испытание, проверка различных характеристик разрядки емкости аккумулятора, Настольная небольшая нагрузка.

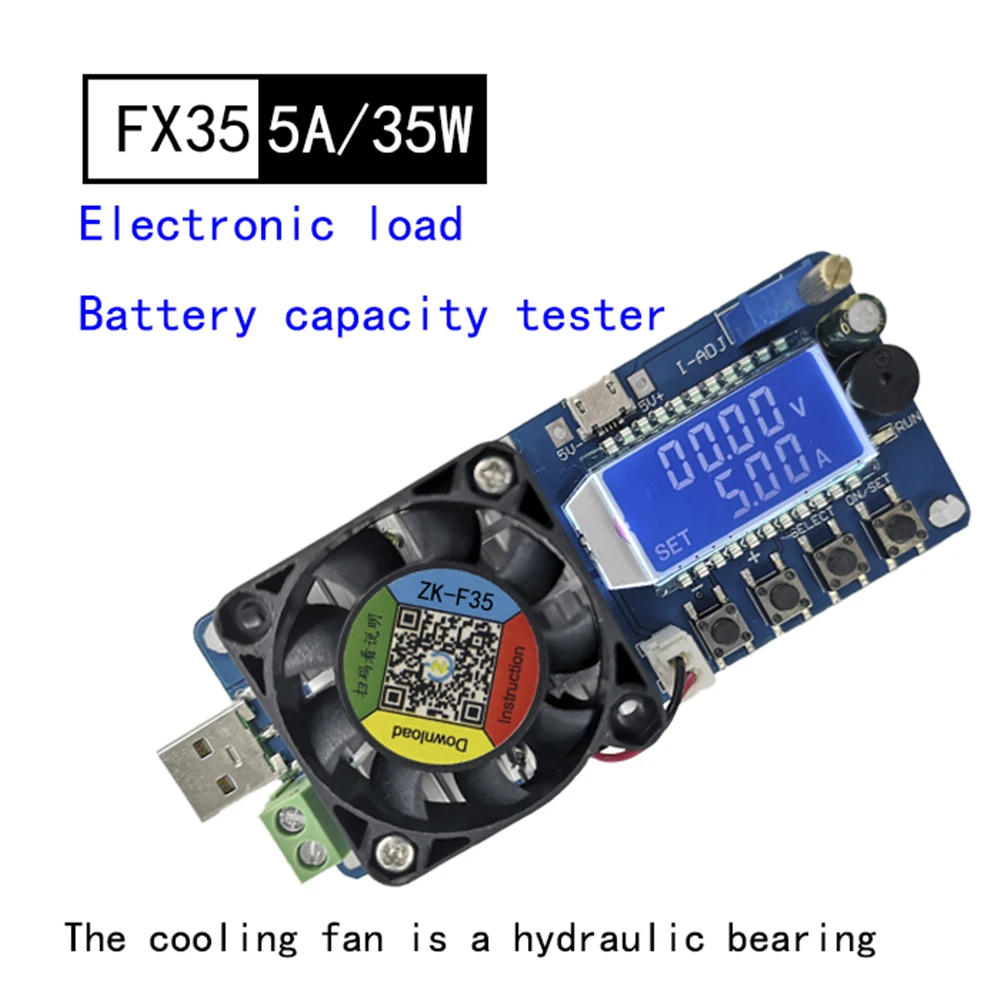

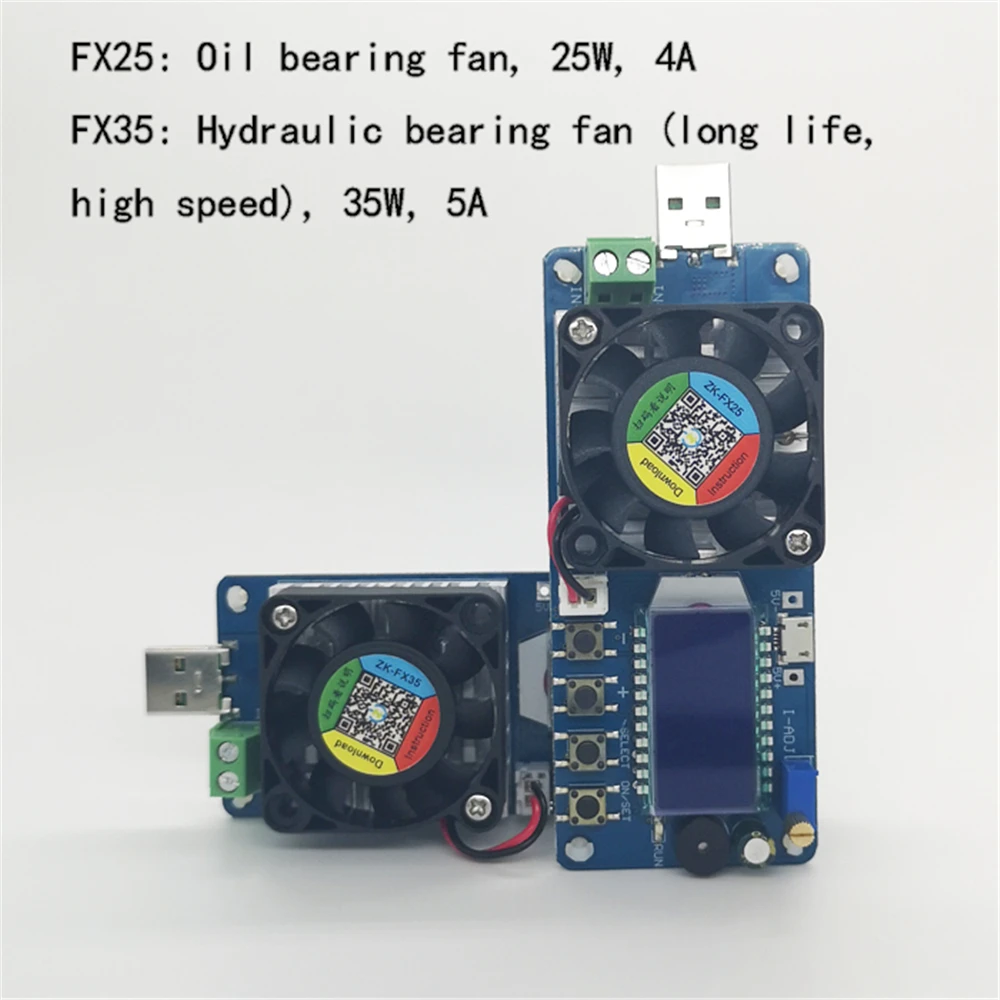

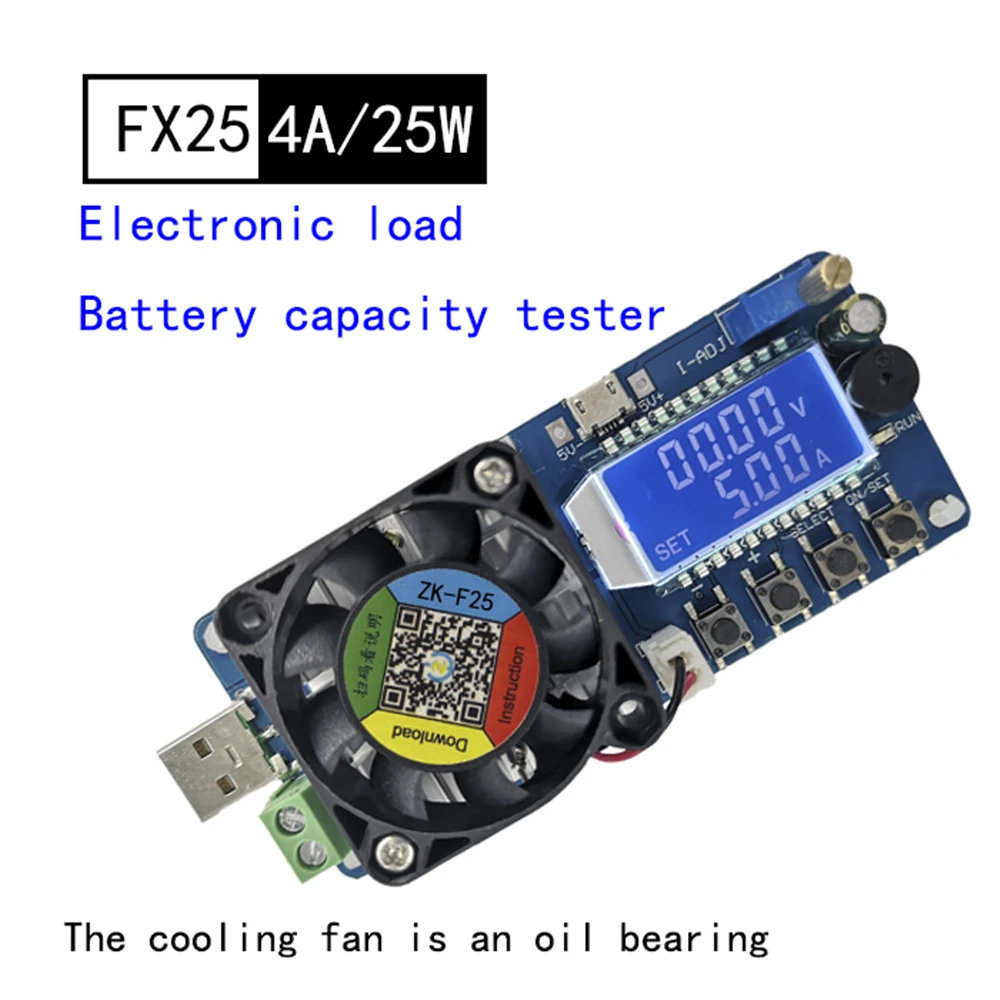

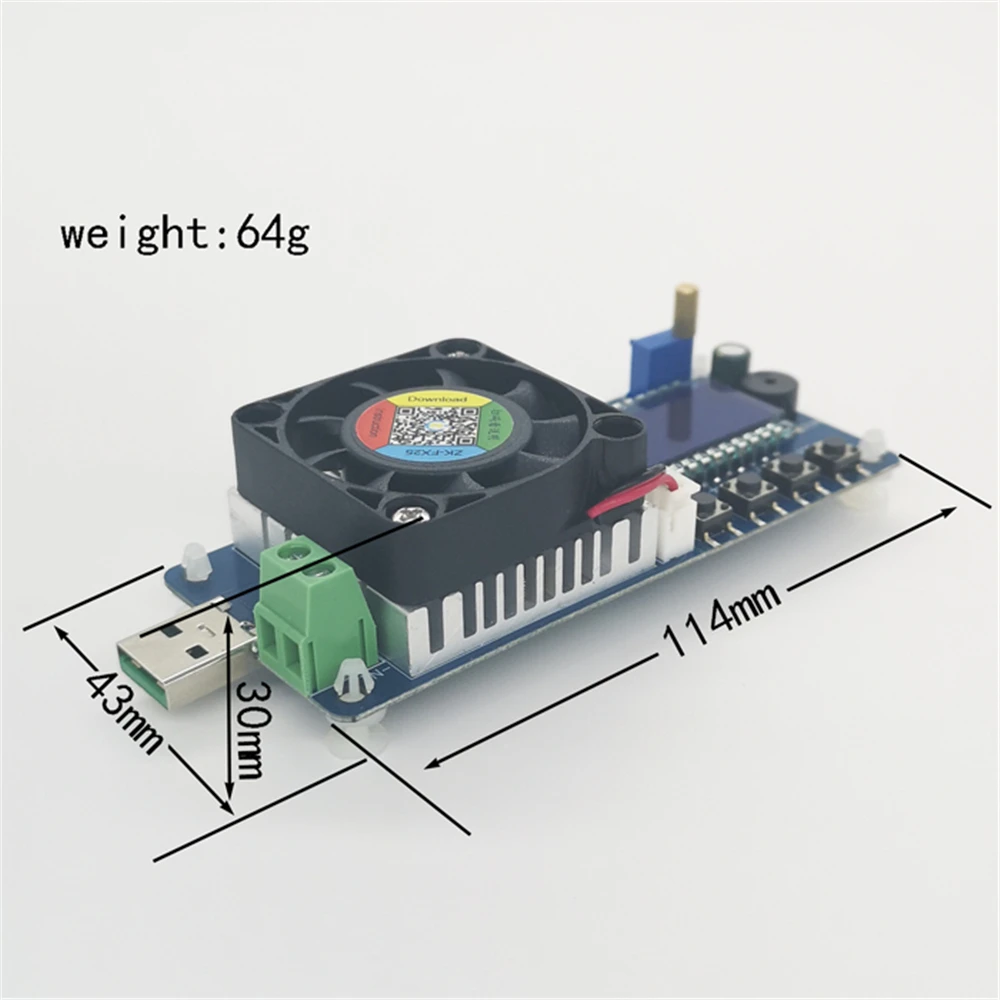

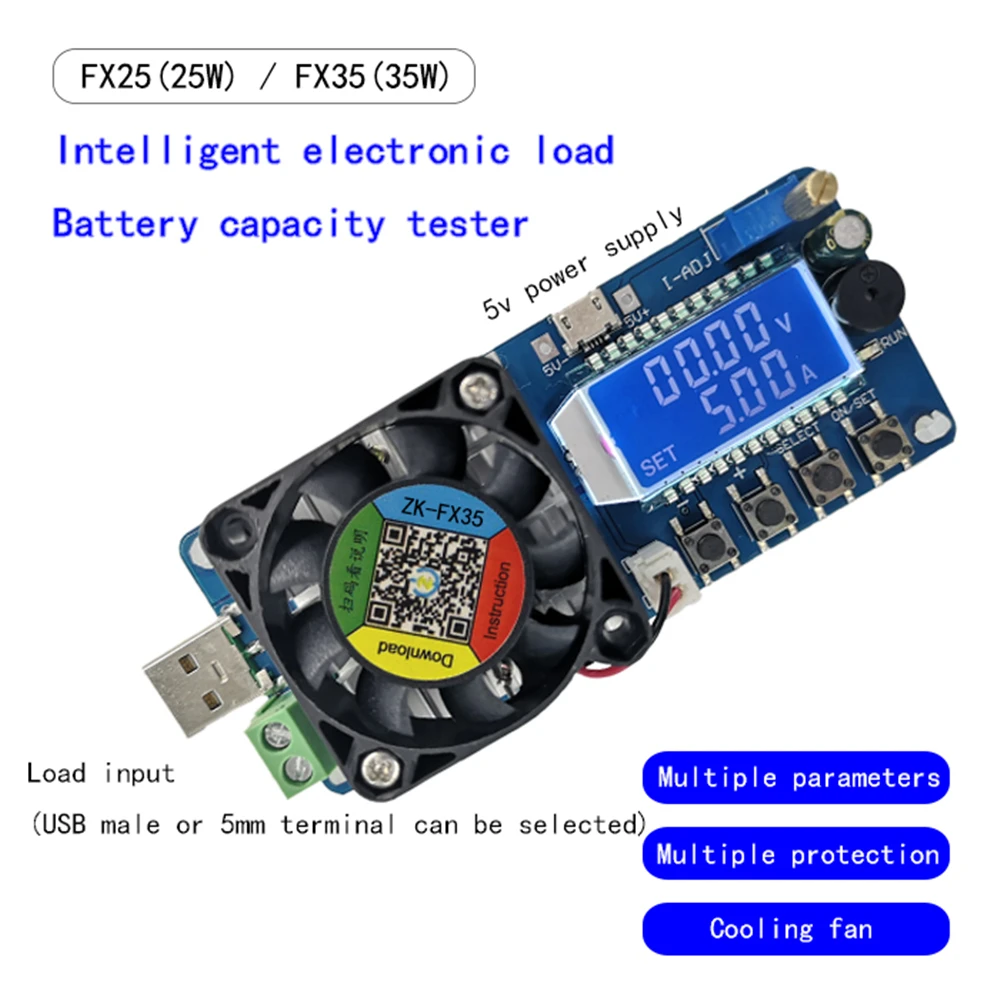

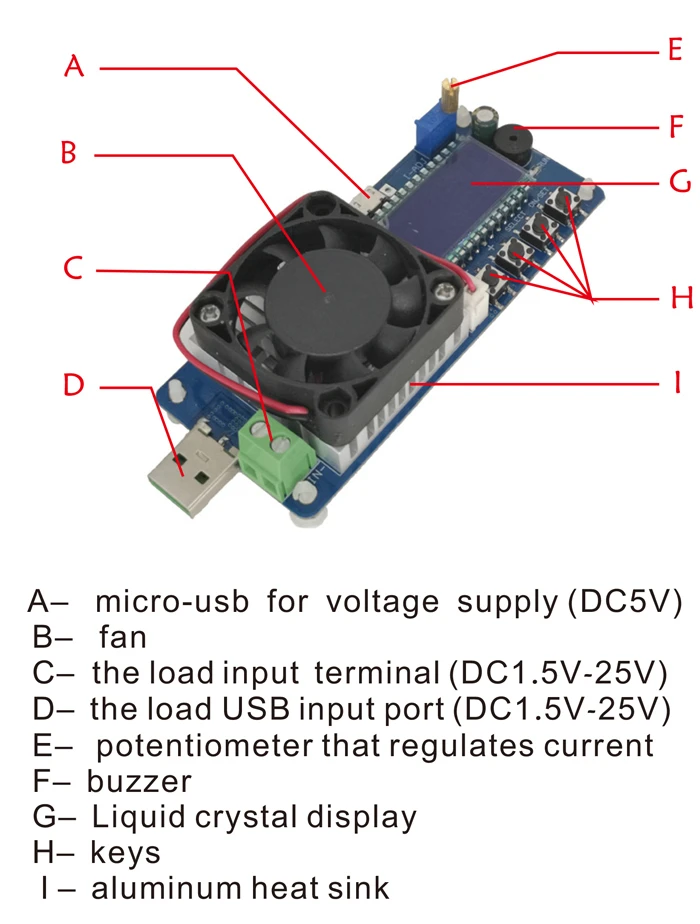

2. Иллюстрация продукта

3. Информация о продукте

3,1 подробные функции

1, ЖК-дисплей

В нормальном режиме ЖК-дисплей отображает входное напряжение нагрузки и температуру нагрузки; Ниже по течению отображается ток нагрузки, мощность, емкость и время разряда.

В защищенном режиме ЖК-дисплей отображает защитный код.

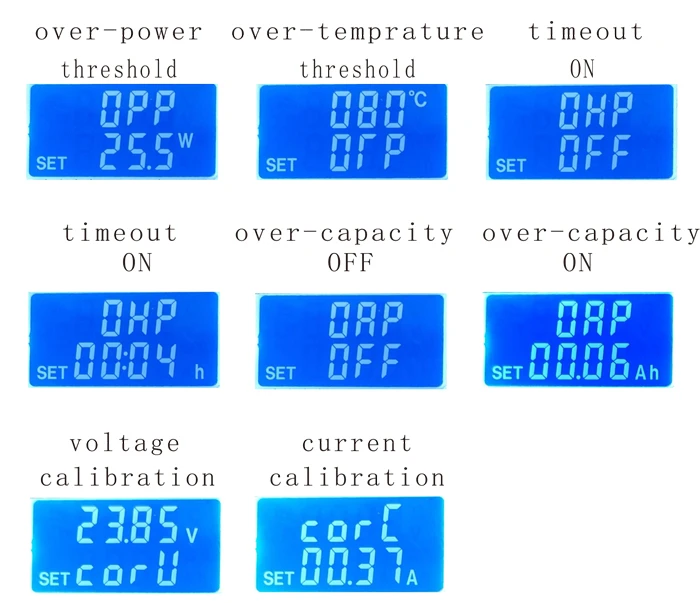

В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.

2. Регулирование нагрузки

Величина разрядного тока может регулироваться потенциометром.

3. Звуковой сигнал и светильник

Когда нагрузка включена, индикатор запуска всегда включен, и звуковой сигнал не звонит. Когда нагрузка выключена, индикатор запуска выключен, и звуковой сигнал не звонит. После входа в режим защиты, звуковой сигнал упадет, и индикатор запуска будет мигать.

4, интеллектуальное охлаждение вентилятора

Вентилятор автоматически запускается, когда мощность сброс нагрузки превышает 10 Вт или температура нагрузки превышает 40 °C.

5, емкость разряда и время разрядки автоматической статистики, до тех пор, пока нагрузка включена (индикатор запуска всегда включен) для запуска статистики, выключите нагрузку (индикатор запуска не горит), стоп-статистики, статистики поддерживает хранение питания, Очистка статистики только один метод состоит в том, чтобы нажать кнопку «-», когда ЖК-дисплей отображает емкость разряда или время разряда. Пожалуйста, очистите статистику перед началом работы. Максимальная емкость разряда (OAH) и максимальное время разряда (OHP) можно установить в режиме настройки или выключить, и пороговый размер может быть установлен. При превышении порога нагрузка автоматически отключается, что позволяет проводить эксперименты без присмотра.

6. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения можно отрегулировать. После защиты программного обеспечения выход выключен.

Защита оборудования:

Порт питания модуля и входной порт нагрузки имеют защиту от обратного хода.

Защита программного обеспечения:

OVP-Защита от перенапряжения (по умолчанию 25,5 в, может быть установлен самостоятельно, после защиты от перенапряжения, индикатор запуска мигает, ЖК-интерфейс отображает OVP);

OCP-защита от перегрузки по току (по умолчанию 4.10A/5.10A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP);

OPP-защита от перегрузки (по умолчанию 25,5 Вт/35,5 Вт, может быть установлен самостоятельно, после защиты от перегрузки, индикатор запуска мигает, ЖК-вспышки OPP);

OTP-защита от перегрева (защита от перегрева после температуры нагрузки выше 80 °C, индикатор запуска мигает, ЖК-дисплеи OTP);

LVP-защита от низкого напряжения (по умолчанию 1,5 В, может быть установлен самостоятельно, после защиты от пониженного напряжения, индикатор запуска мигает, жидкокристаллический дисплей LVP, при тестировании разряда батареи и других приложениях, установите соответствующий LVP, может эффективно предотвратить разрядку батареи, чтобы не повредить батарею)

7. Нагрузка по умолчанию отключена. После включения нажмите кнопку включения/настройки, чтобы начать или выключить.

8, все настраиваемые параметры могут быть сохранены от питания.

3,2 детальная работа

1. Работа потенциометра

Потенциометр используется для регулировки тока сброс нагрузки, вращение по часовой стрелке, значение тока увеличивается, и значение вращения против часовой стрелки уменьшается.

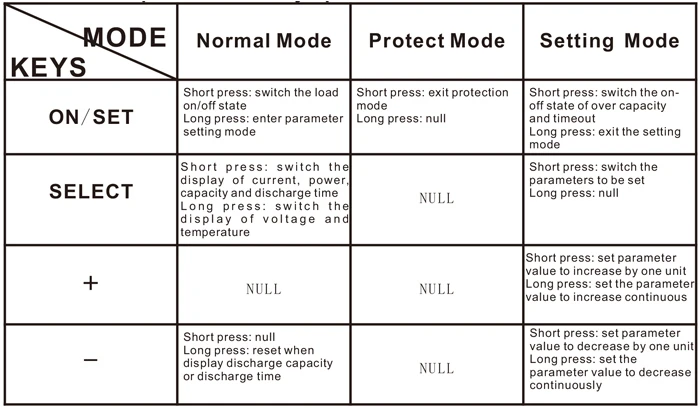

2. Подробное управление кнопками

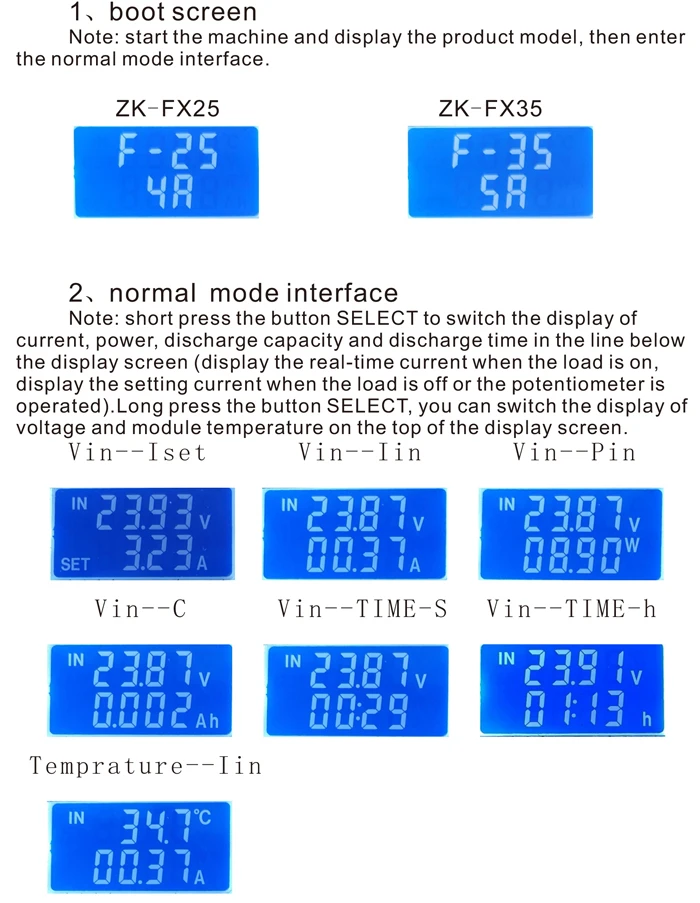

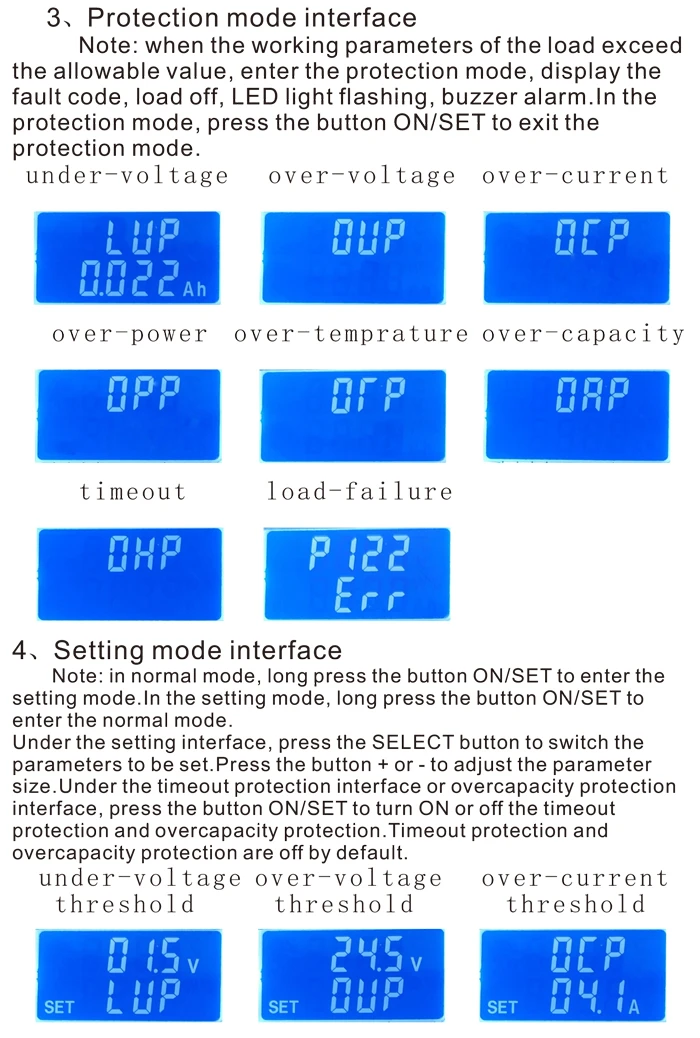

3,3 интерфейс дисплея продукта

4. Примечание

4,1 пожалуйста, внимательно прочитайте руководство перед использованием этого продукта! Если модуль поврежден из-за неправильного использования или если устройство удалено без разрешения, он не будет возвращен.

4,2 напряжение источника питания должно быть DC5V, источник питания постоянного тока, не используйте Питание переменного тока! Если напряжение превышает напряжение, модуль может быть сожжен после включения питания;

4,3 напряжение на входе нагрузки должно быть между 1,5 В постоянного тока и 25 В. Ток должен быть ниже 4А (ZK-FX25) или 5А (ZK-FX35).

4,4 входной порт нагрузки не должен быть короткого замыкания, в противном случае продукт будет сожжен.

4,5 будьте осторожны, чтобы не промокать модуль. Не замыкайте компоненты на плате. Не прикасайтесь к штифтам и прокладкам компонентов на доске.

4,6 отказ от ответственности: Этот продукт не может использоваться в медицинских, спасательных, легковоспламеняющихся, взрывоопасных и других областях и случаях. Наша фабрика не будет нести никакой ответственности за последствия.
