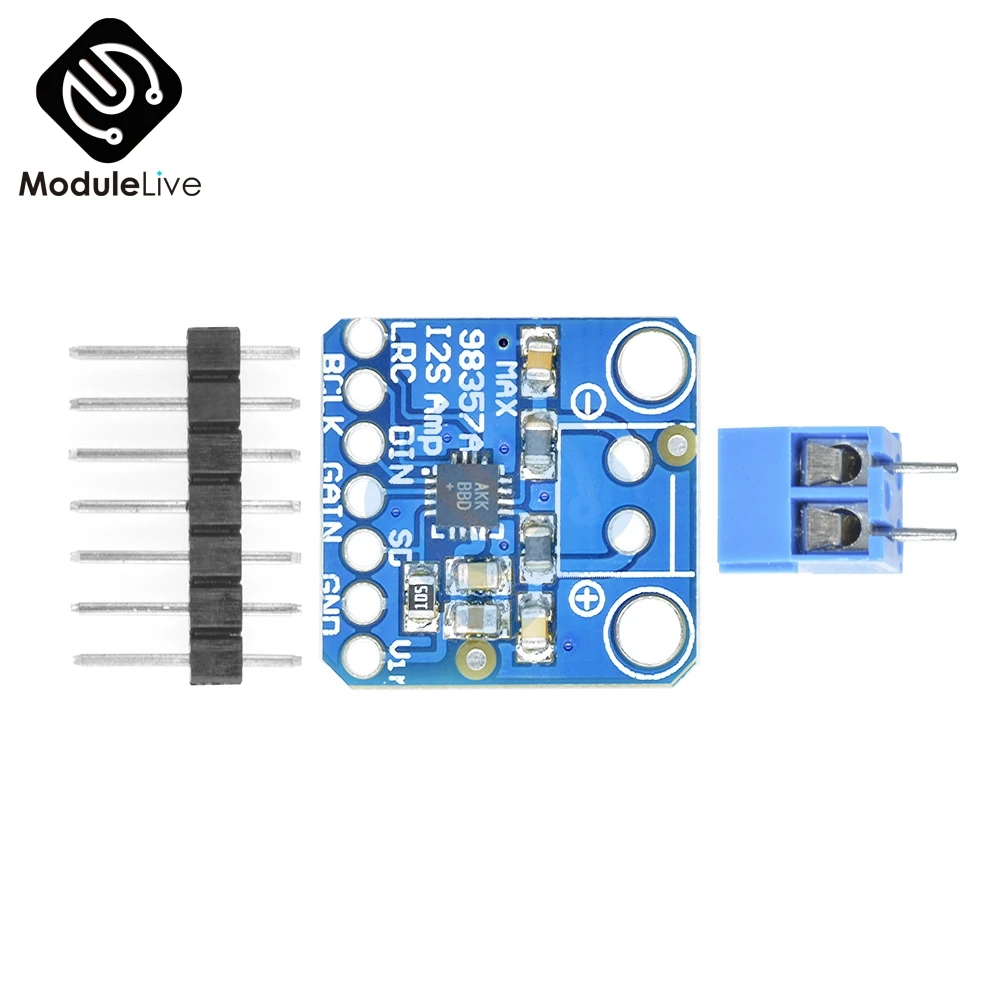

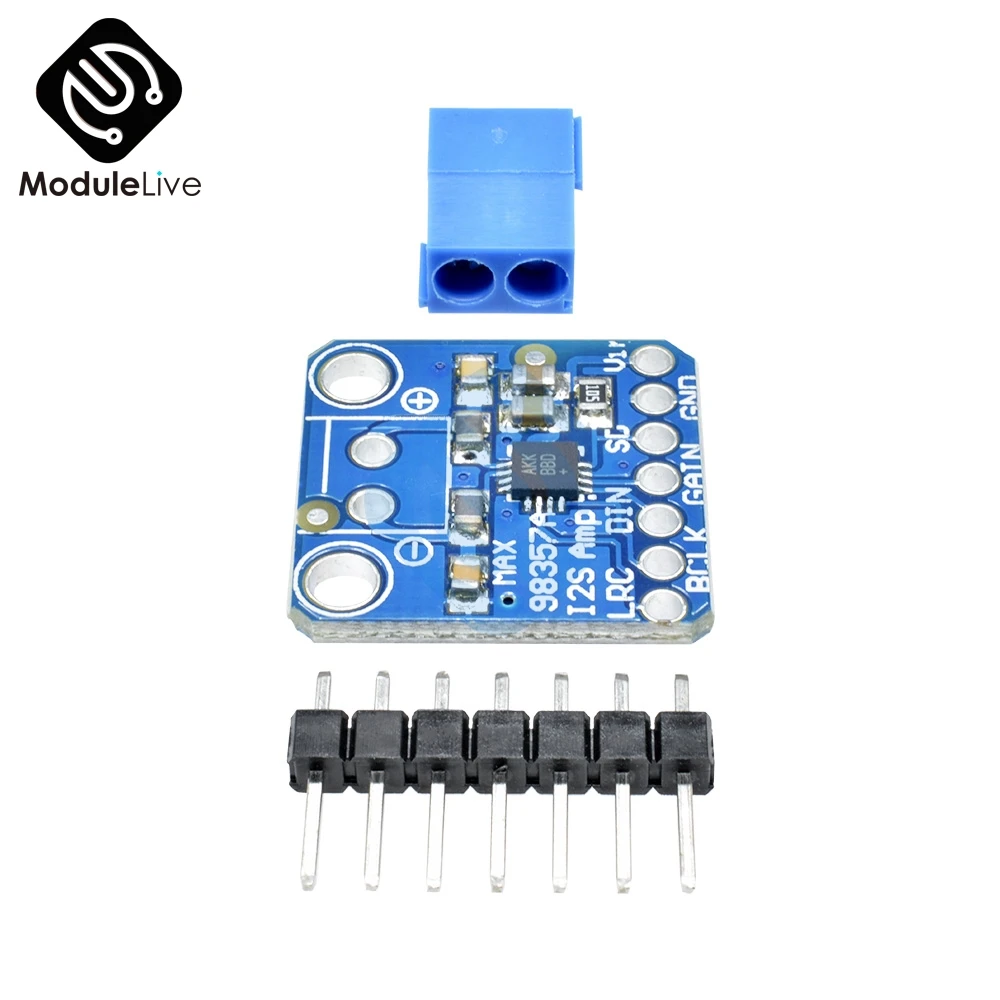

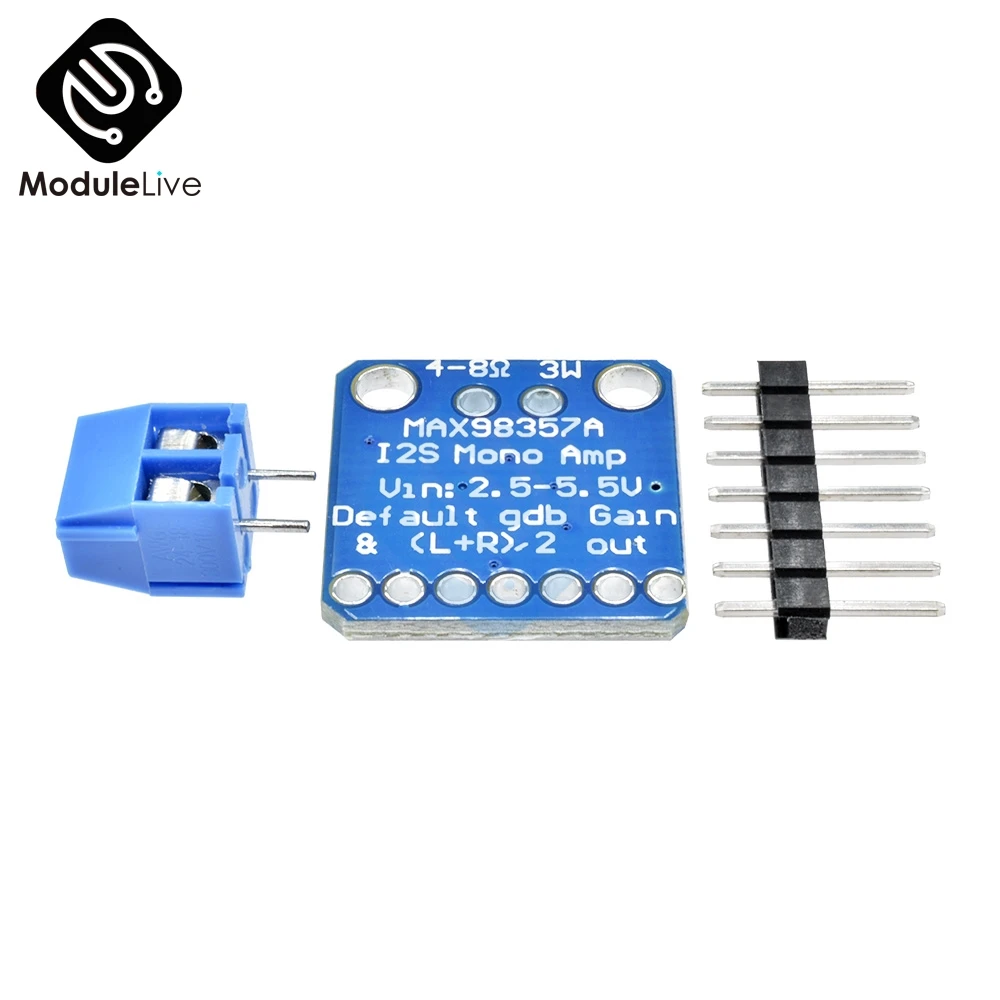

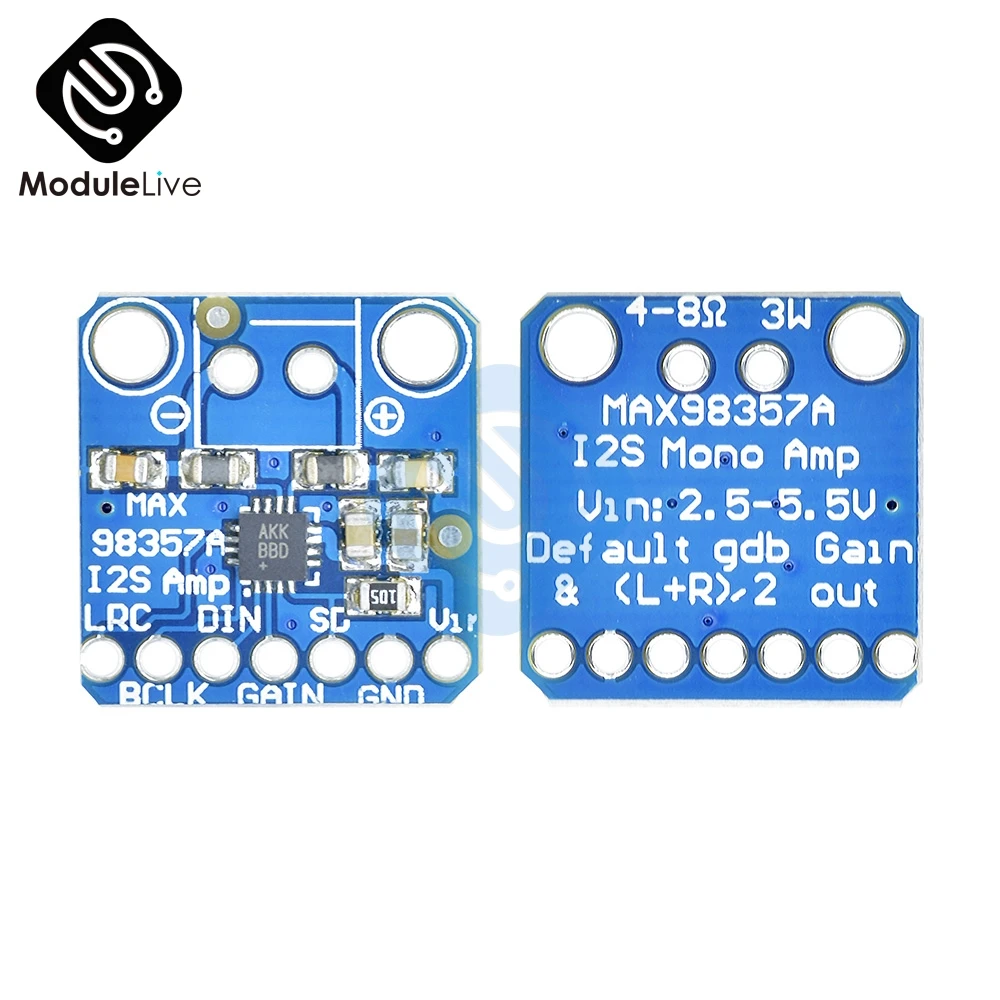

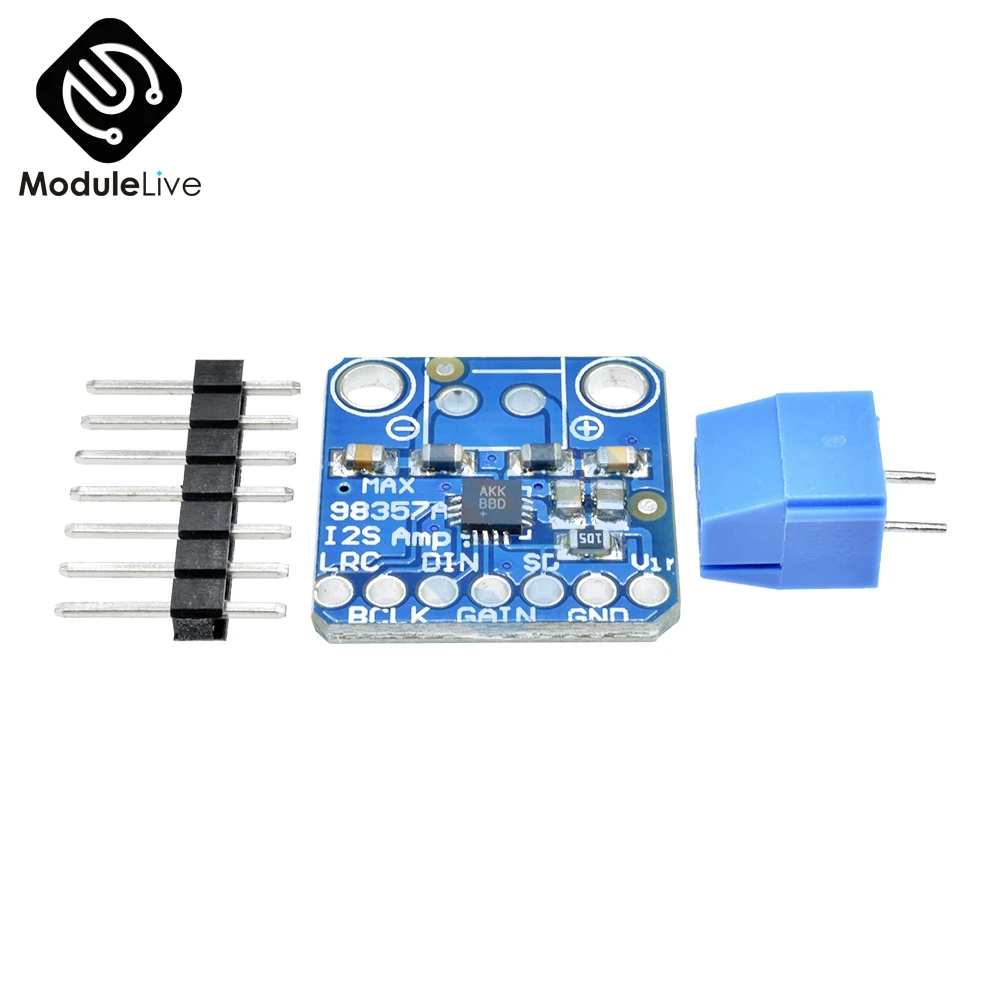

MAX08357 I2S IIS DAC 3 Вт моно усилитель класса D плата модуля разрыва для Arduino Zero Raspberry

Слушайте эти хорошие новости-теперь у нас есть все в одном Цифровой Аудио amp breakout board, который невероятно хорошо работает с Raspberry Pi! Если вы ищете простой и недорогой способ получить вам цифровые звуковые файлы MAX08357 I2S Amp Breakout Для вас. Он принимает стандартный цифровой аудио вход I2S и не только декодирует его в аналоговый, но и усиливает его непосредственно в динамик. Идеально подходит для добавления компактного усиленного звука, он принимает 2 выхода (I2S DAC + Amp) и сочетает их в себе.

I2S (не путать с I2C) в цифровой звуковой протокол, который используется на монтажных платах для передачи аудио данных вокруг. Многие высококлассные чипы и процессоры управляют всеми аудио в цифровом формате I2S. Затем для ввода или вывода данных используются три или четыре контакта (выбор данных, данных, битовых часов и левого правого канала). Как правило, для аудиоустройств есть чип DAC, который займет I2S и преобразует его в аналоговый, который может управлять наушниками.

Этот небольшой моно-усилитель удивительно мощный-способен поставить 3,2 Вт мощности в динамик с сопротивлением 4 Ом (мощность 5 в @ 10% THD). Внутри миниатюрного чипа находится контроллер класса D, способный работать от 2,7 V-5.5VDC. Поскольку amp-это Класс D, он невероятно эффективен, что делает его идеальным для портативных проектов с питанием от аккумулятора. Он встроен в тепловую и защиту от перегрузки по току, но мы почти не могли сказать, что он стал горячим.

Аудиовход соответствует стандарту I2S, вы можете использовать Логические данные 3,3 В или 5 В. Выходы «связаны между мостами»-это означает, что они подключаются непосредственно к выходам, не подключаются к земле. Выход a ~ 300 KHz квадратная волна PWM, которая затем «усреднена» спикером-высокие частоты не слышны. Все вышесказанное означает, что вы не можете подключить выход к другому усилителю, он должен управлять динамиками напрямую.

Есть штырь усиления, который можно манипулировать, чтобы изменить коэффициент усиления. По умолчанию усилитель даст вам 9 дБ усиления. При подключении вытяжного или вытягивающего резистора или непосредственно проводки штырь усиления может быть настроен на 3 дБ, 6 дБ, 9 дБ, 12 дБ или 15 дБ.

Штырь выключения/режима может использоваться для установки чипа в выключение или настройки аудиоканала I2S к динамику. По умолчанию усилитель выводит (L + R)/2 стерео микс в моно-выход. Добавив резистор, вы можете изменить его на левый или правый выход

Отлично работает с Raspberry Pi, Arduino Zero и любым другим микроконтроллером или микрокомпьютером с аудиовыходами I2S

Характеристики:

• Выходная мощность: 3,2 Вт при 4 и Icirc; • 10% THD, 1,8 Вт при 8 и Icirc; • 10% THD, с 5 В питания
• PSR: 77 дБ typ @ 1 кГц
• I2S частота образцов от 8 кГц до 96 кГц
• Не требуется MCLK
• Нажмите + Pop reduction
• Пять контактов-выбор прибыли: 3 дБ, 6 дБ, 9 дБ, 12 дБ, 15 дБ
• Отличное подавление нажатия и поп
• Защита от теплового отключения

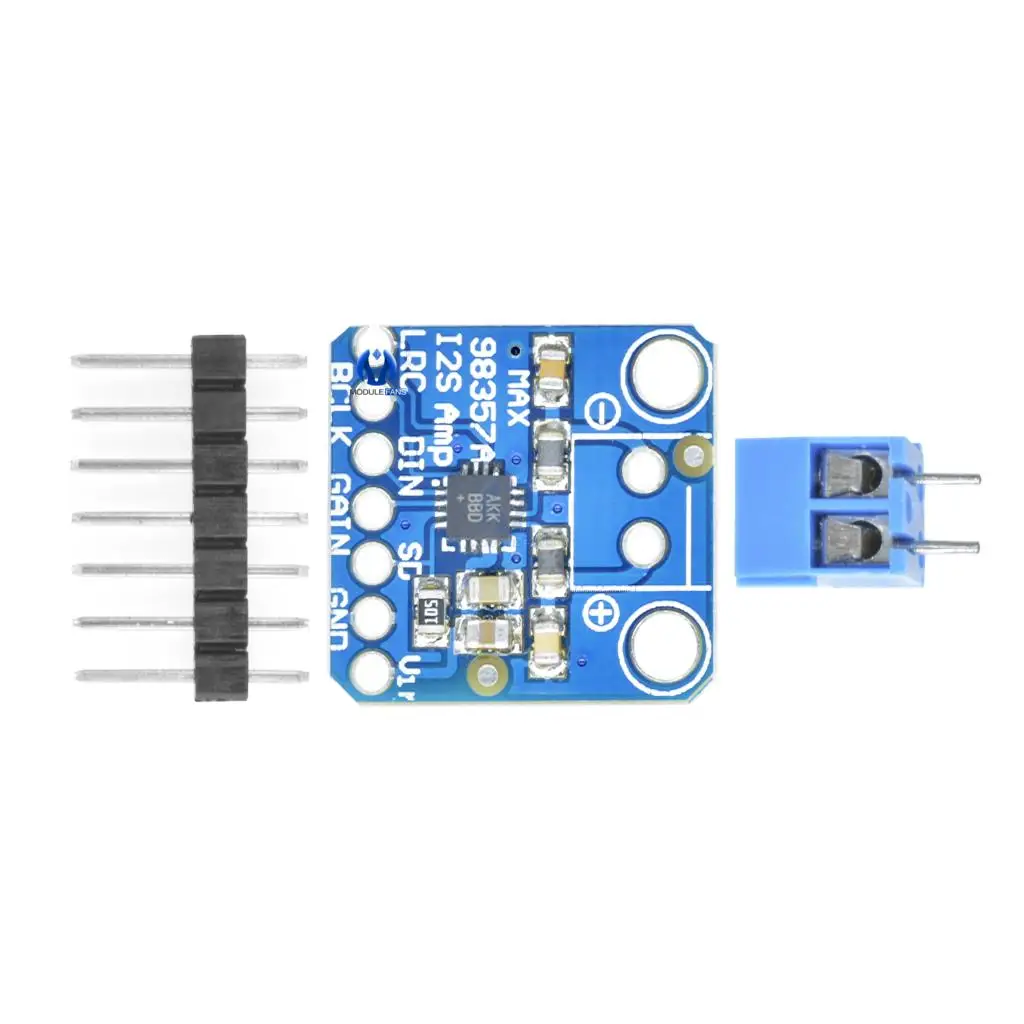

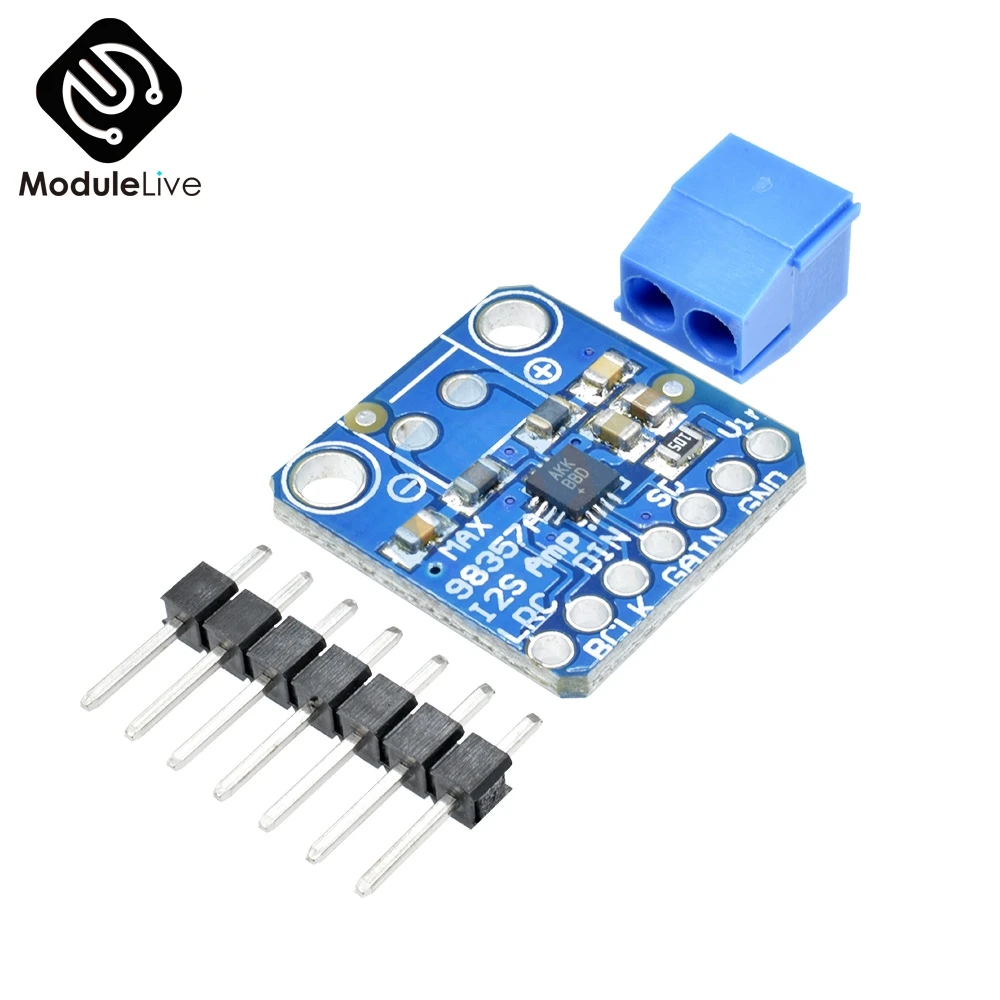

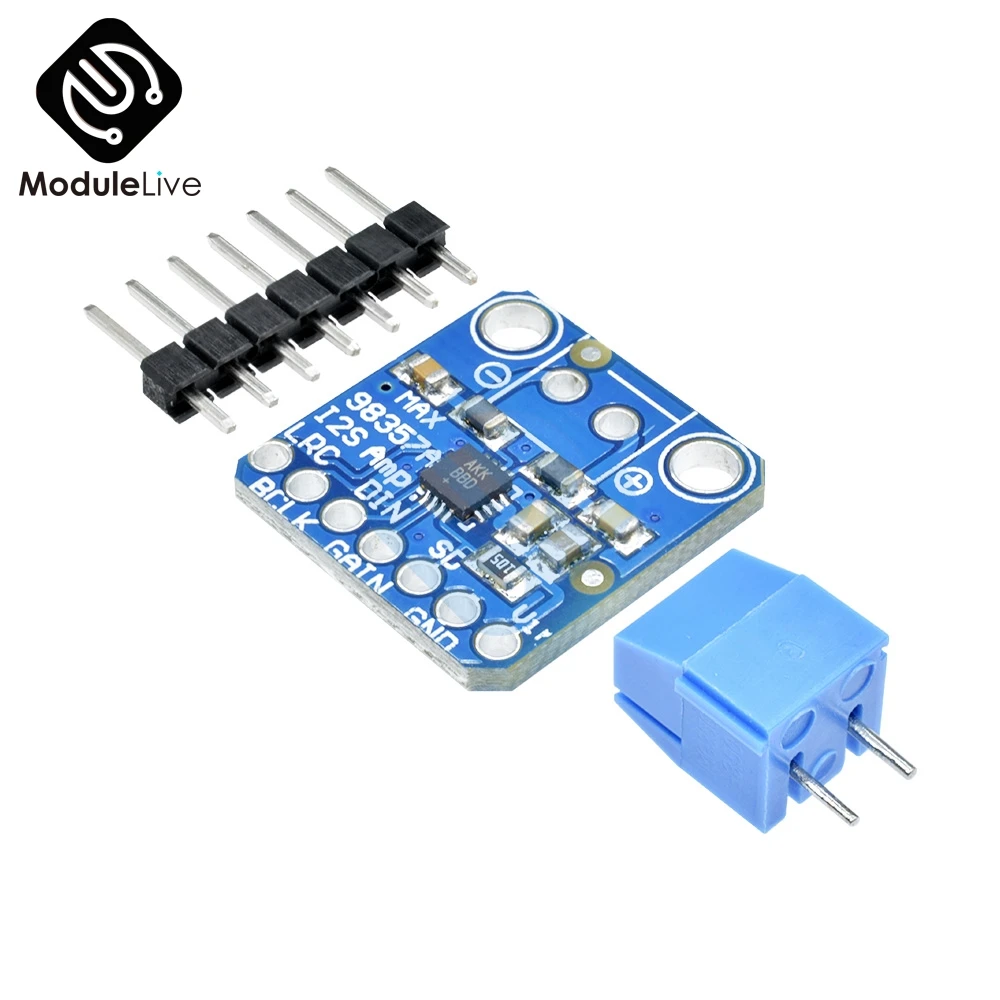

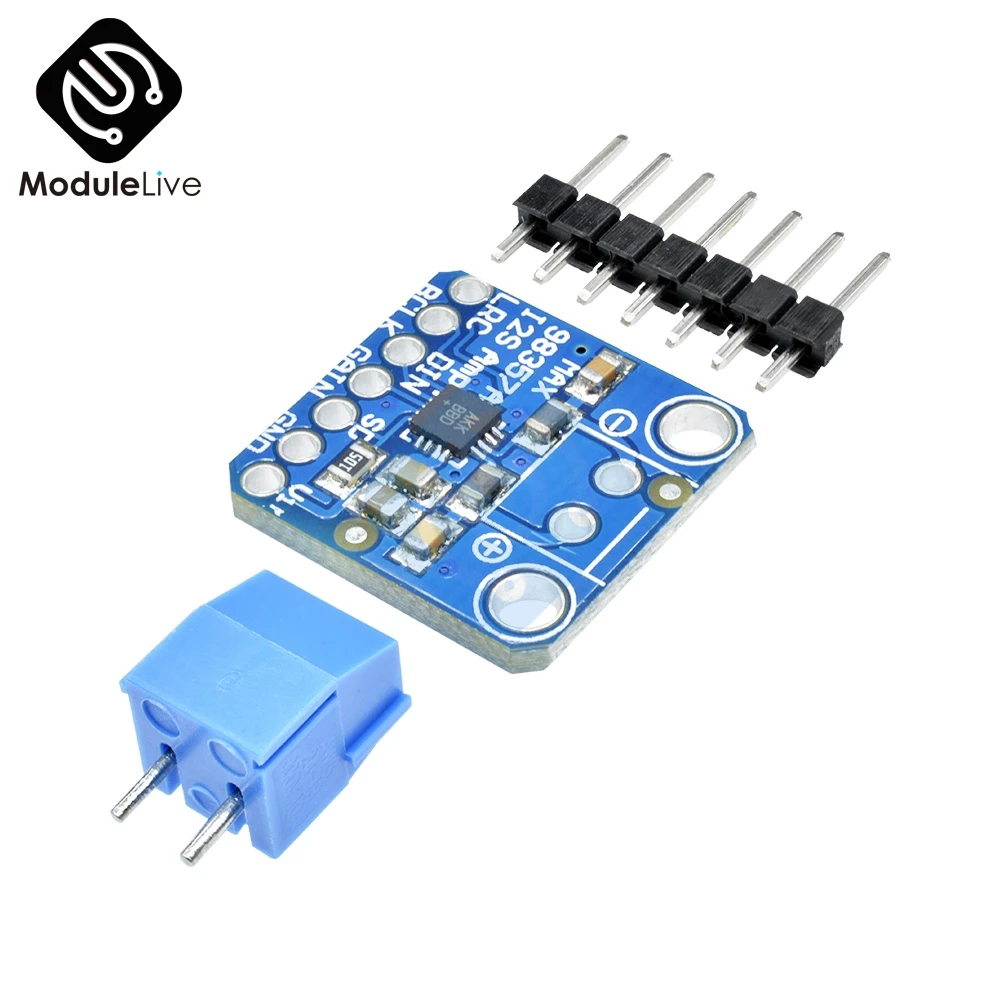

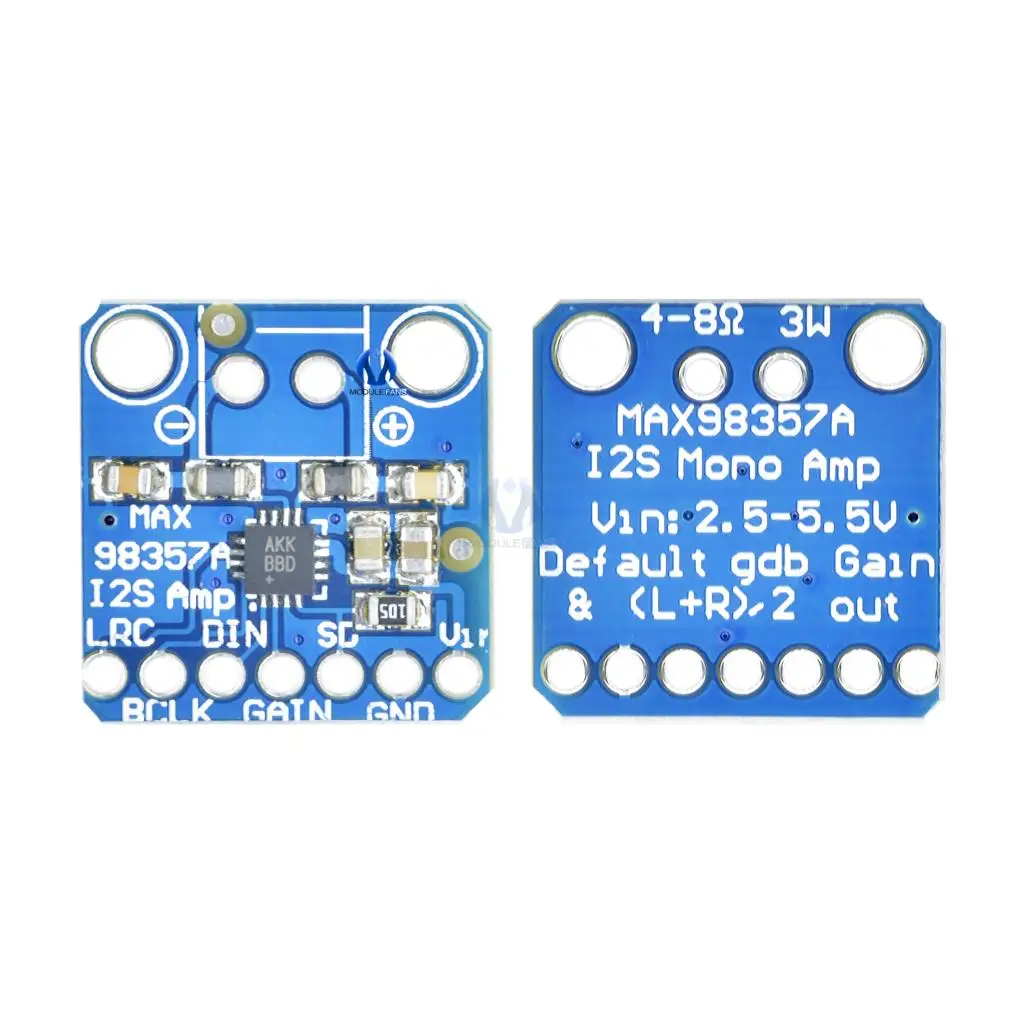

Поставляется как сборная и протестированная разделительная панель, с небольшой частью дополнительного заголовка и 3,5 мм Клеммная колодка. При необходимости требуется некоторое количество пайки, чтобы прикрепить заголовок и клеммный блок
