Характеристики
2 шт. многофункциональная плата микрошагового двигателя фазный 4 проводной/4 5
История изменения цены
*Текущая стоимость 632,07 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 752.1 руб. | 790.58 руб. | 771 руб. |
| Feb-21-2026 | 746.71 руб. | 783.41 руб. | 764.5 руб. |
| Jan-21-2026 | 626.13 руб. | 657.30 руб. | 641.5 руб. |
| Dec-21-2025 | 733.42 руб. | 770.43 руб. | 751.5 руб. |
| Nov-21-2025 | 638.36 руб. | 670.23 руб. | 654 руб. |
| Oct-21-2025 | 720.33 руб. | 756.2 руб. | 738 руб. |
| Sep-21-2025 | 714.84 руб. | 750.11 руб. | 732 руб. |
| Aug-21-2025 | 708.40 руб. | 743.79 руб. | 725.5 руб. |
| Jul-21-2025 | 702.94 руб. | 737.85 руб. | 719.5 руб. |
Описание товара
[Диапазон напряжения] DC5V-12V
[Номинальный ток] ≤ 800 мА
[Защита обратного подключения питания]
[Защита от перегрузок по току и]
[Защита от перегрева]
[Размер платы привода] длина * ширина * высота 60*44*16 мм
Плата управления диском имеет 4 режима работы: [1] обычный режим 1 [2] обычный режим 2 [3] режим пробежки [4] автоматический режим круговой поездки

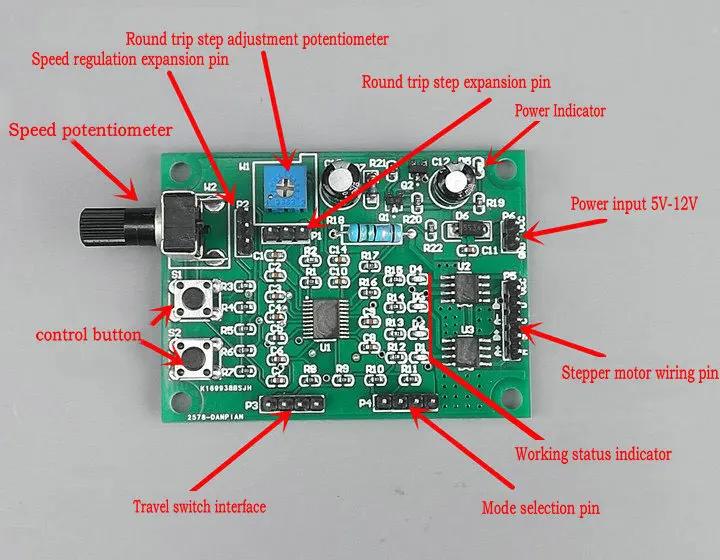

Ниже описано описание функций каждого штифта на плате.

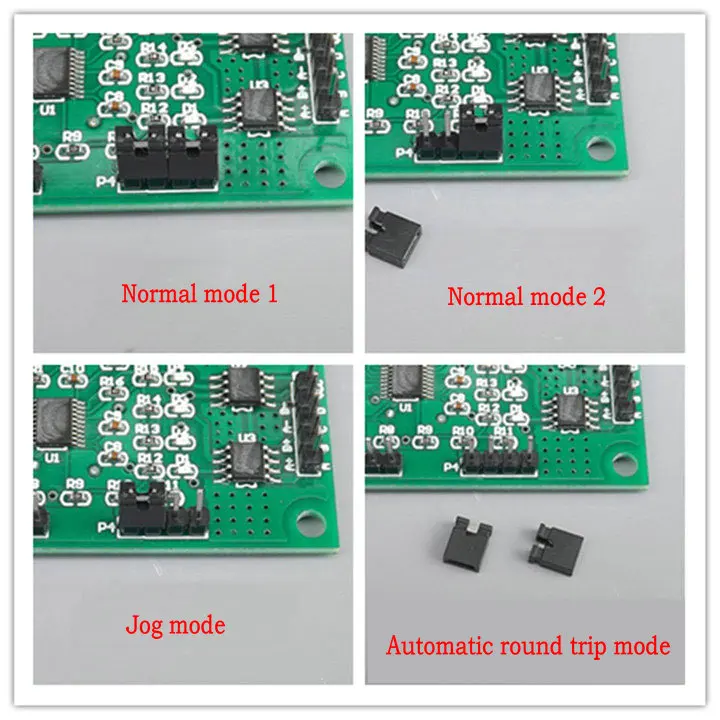

На рисунке ниже показана установка функциональной крышки P4 и соответствующего режима работы.

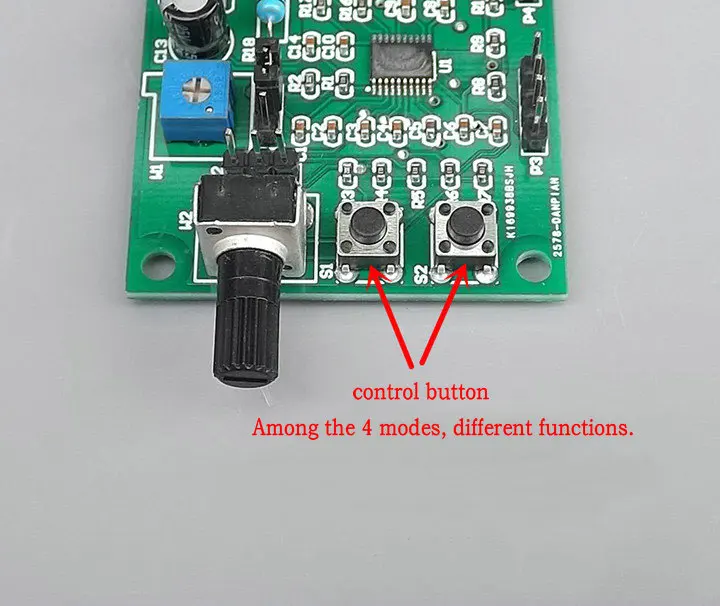

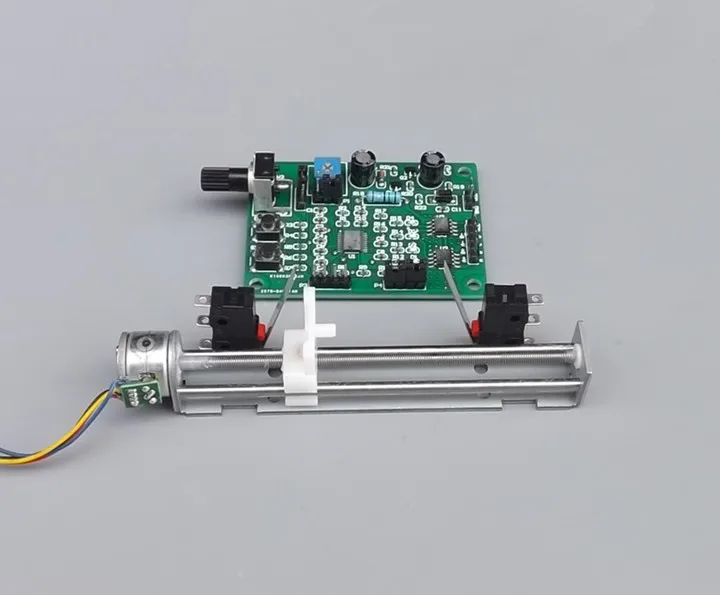

[1] обычный режим 1: кнопка start stop S1, кнопка S2 вперед и назад, управление скоростью потенциометра W2. Если требуется разворот предела, два ограничительных переключателя могут быть подключены к контакту P3, и вал движения двигателя установлен с контактной частью, так что двигатель возвратно-поступит в пределах хода между двумя ограничительными переключателями.
[2] обычный режим 2: S1 вперед пусковую кнопку, S2 переключает пусковую кнопку, нажмите любую кнопку, чтобы остановить. W2 регулировка скорости потенциометра. Если требуется ограничитель, два ограничительных выключателя могут быть подключены к контакту P3, так что двигатель перестанет двигаться, когда он коснется концевого выключателя, И двигатель повернет назад после нажатия противоположной кнопки.
[3] режим Jog: S1 нажимает на вращение вперед, отпускает стоп, S2 нажимает обратное вращение, отпускает стоп, и потенциометр W2 регулирует скорость. Если требуется ограничительный стоп, верхний ограничительный переключатель может быть подключен к P3.
[Четыре] автоматический режим круглого хода: запуск и остановка S1, переключение S2, скорость потенциометра W2 и потенциометр W1 настраивают автоматические шаги круглого хода. После запуска двигатель автоматически бежит назад и вперед в пределах количества шагов, отрегулированных W1.

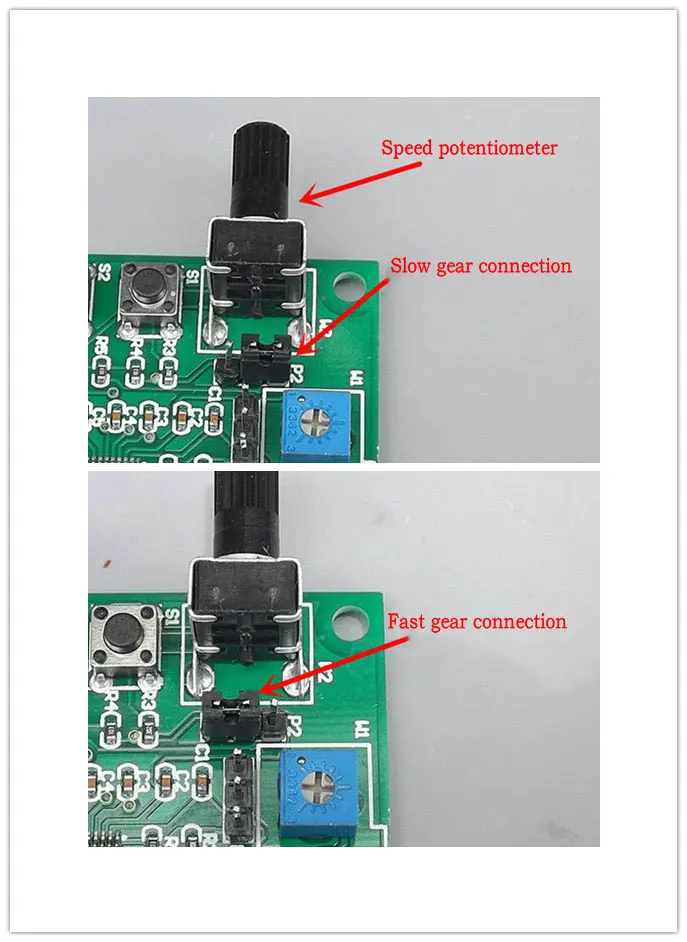

На следующем рисунке показаны описания функций W2 и P2.
W2 Потенциометр регулировки скорости двигателя, регулировка против часовой стрелки становится медленнее, регулировка по часовой стрелке становится быстрее.
Расширительный штифт для шестерни с регулировкой скорости P2, диапазон регулировки W2 в медленной скорости: самый медленный шаг 3,125 секунд на шаг-самый быстрый шаг на шаг 0,0625 секунд (16 шагов/секунду). Диапазон регулировки W2 в быстрой передаче: самый медленный шаг-0,0625 секунд (16 шагов/сек)-самый быстрый шаг-0,00125 S (800 шагов/сек).
На следующем рисунке представлено описание функций W1 и P1.
W1 автоматический потенциометр регулировки кругового хода, ход регулировки против часовой стрелки становится короче, ход регулировки по часовой стрелке становится длиннее.
P1 автоматический расширительный штырь с регулировкой круглого хода. Диапазон шагов регулировки W1 в коротком диапазоне хода составляет 1-200 шагов. Шаг регулировки W1 в дальнем диапазоне хода составляет 200-1200 шагов.

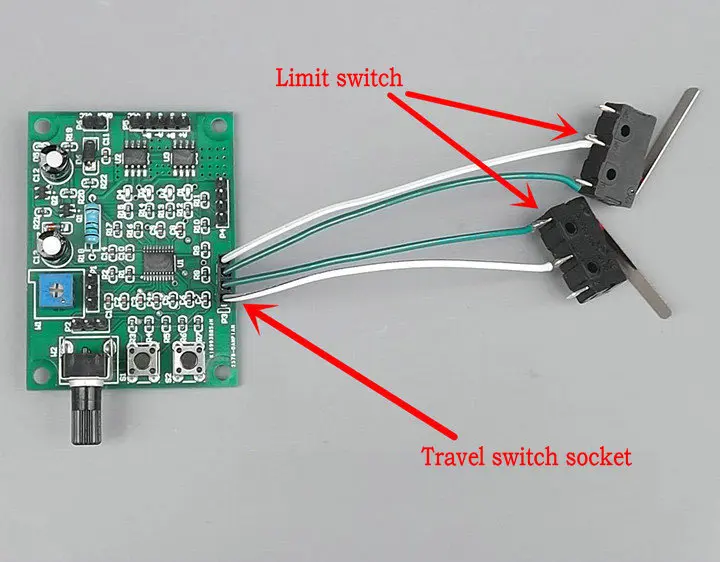

На рисунке ниже показано описание функции P3 pin. Внешний тактный переключатель также может быть сигналом высокого и низкого уровня различных датчиков, и низкий уровень действителен. Функции отличаются в различных режимах. Дополнительные сведения см. В описании функции P4 pin.

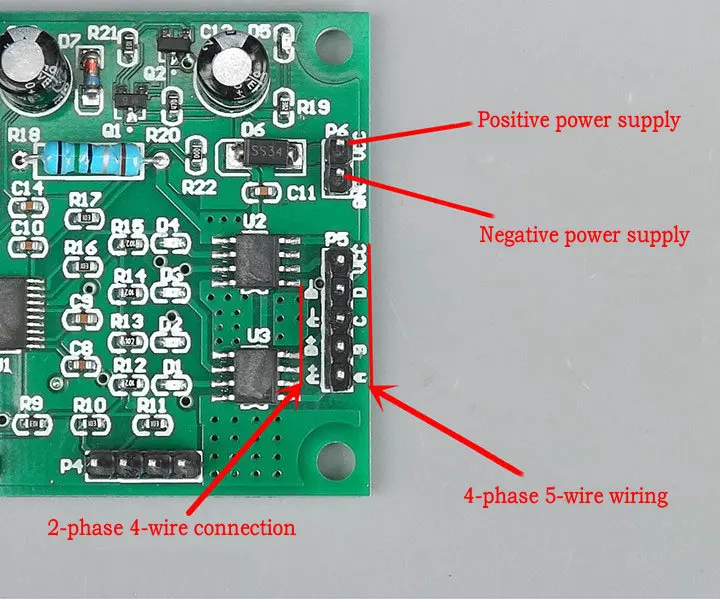

На следующем рисунке показаны функции P5 и P6 pin.
P5 шаговый двигатель выходной контакт, в зависимости от того, вы выбираете 2-фазный 4-проводной или 4-фазный 5-проводной Шаговый двигатель, подключите провода правильно в соответствии с персонажами на плате.
P6 входное напряжение, Внешний DC 5V-12V источник питания.
Примечание: (1)В том случае, если вы хотитеЧтобы изменить любой из функциональных контактов P1, P2 и P4, выбранная функция будет активирована после отключения питания снова.
(2)Когда ток нагрузки превышает 800 мА, цепь защищает, и индикатор работает мигает один раз в 2 секунды. В это время необходимо понизить рабочее напряжение или заменить двигатель для нормальной работы.
