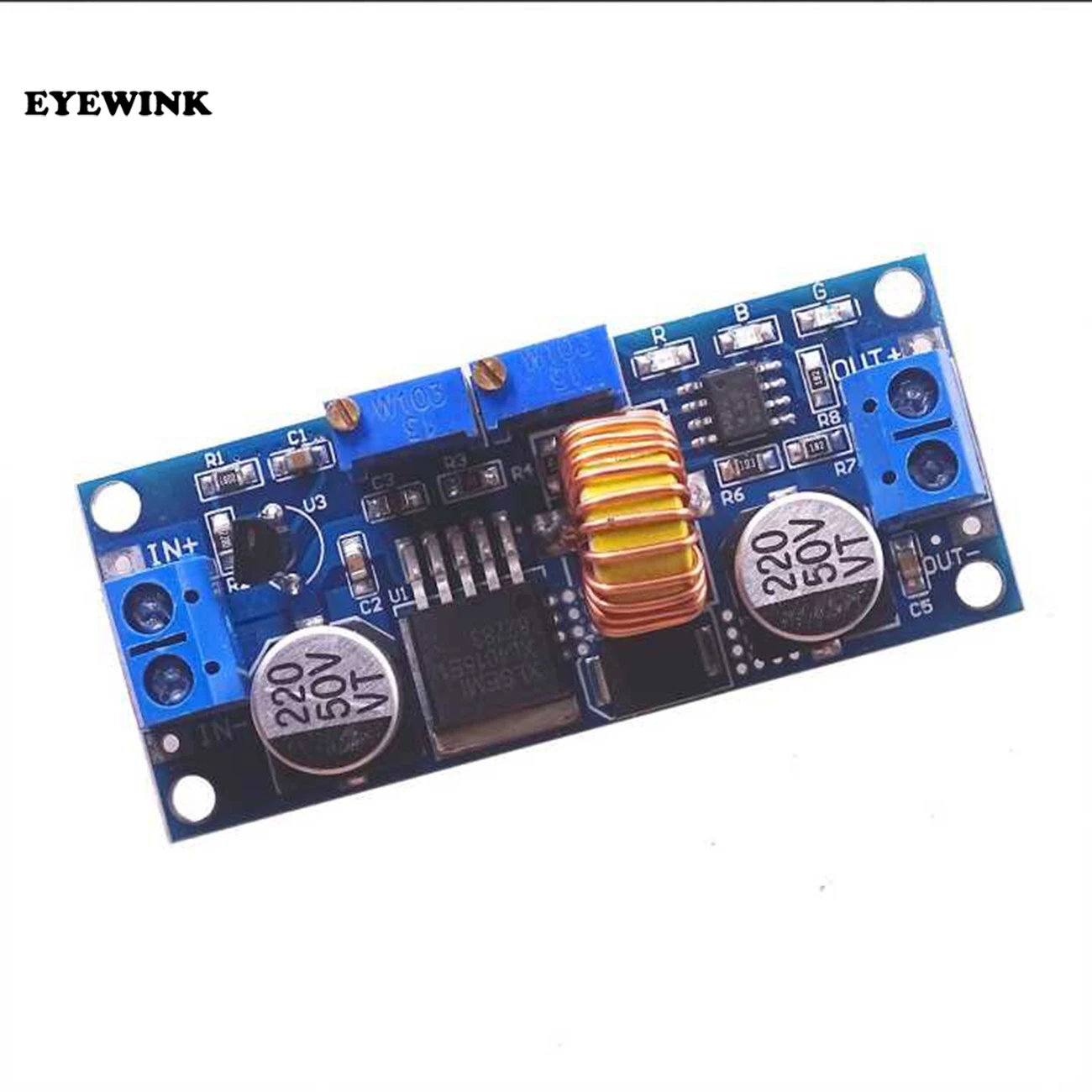

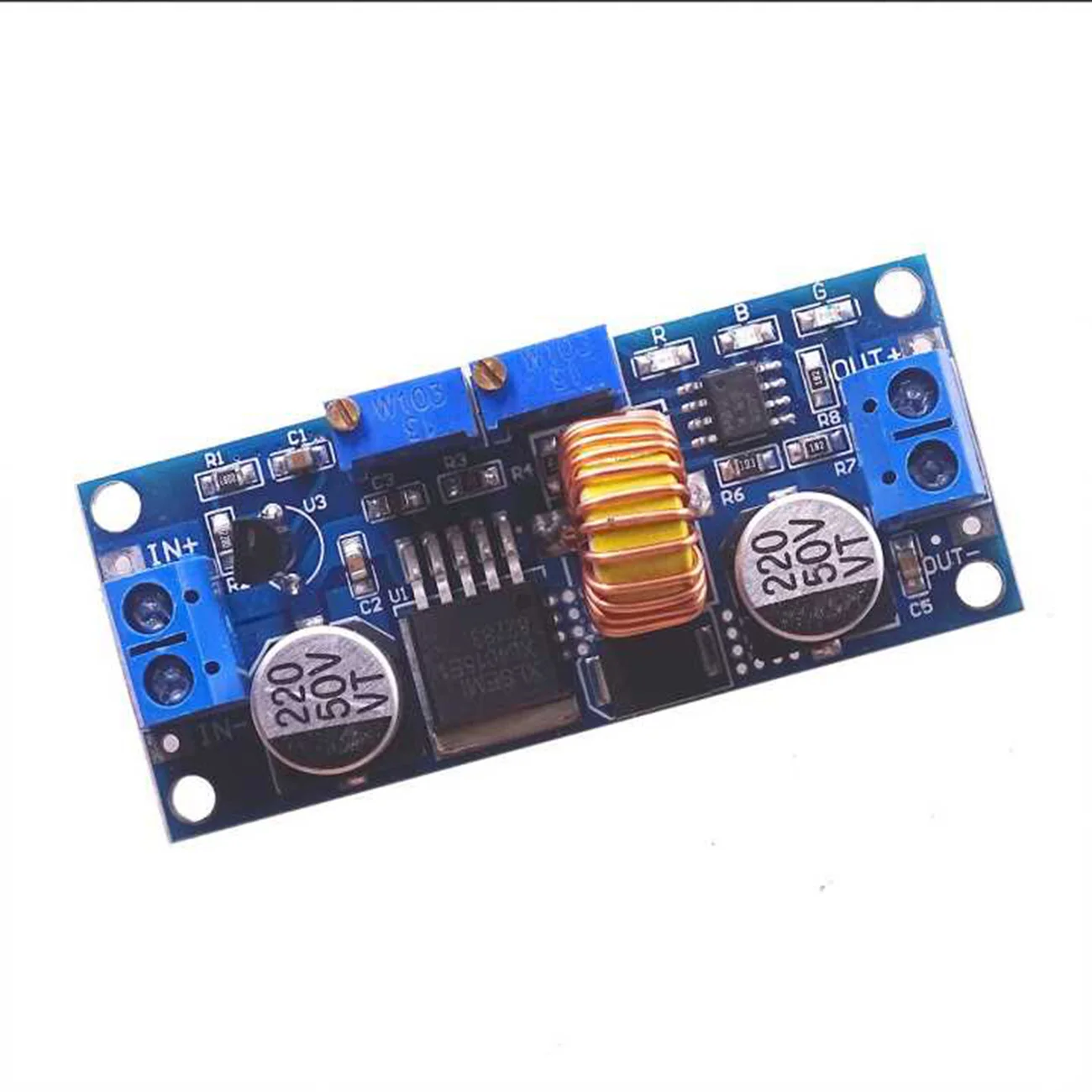

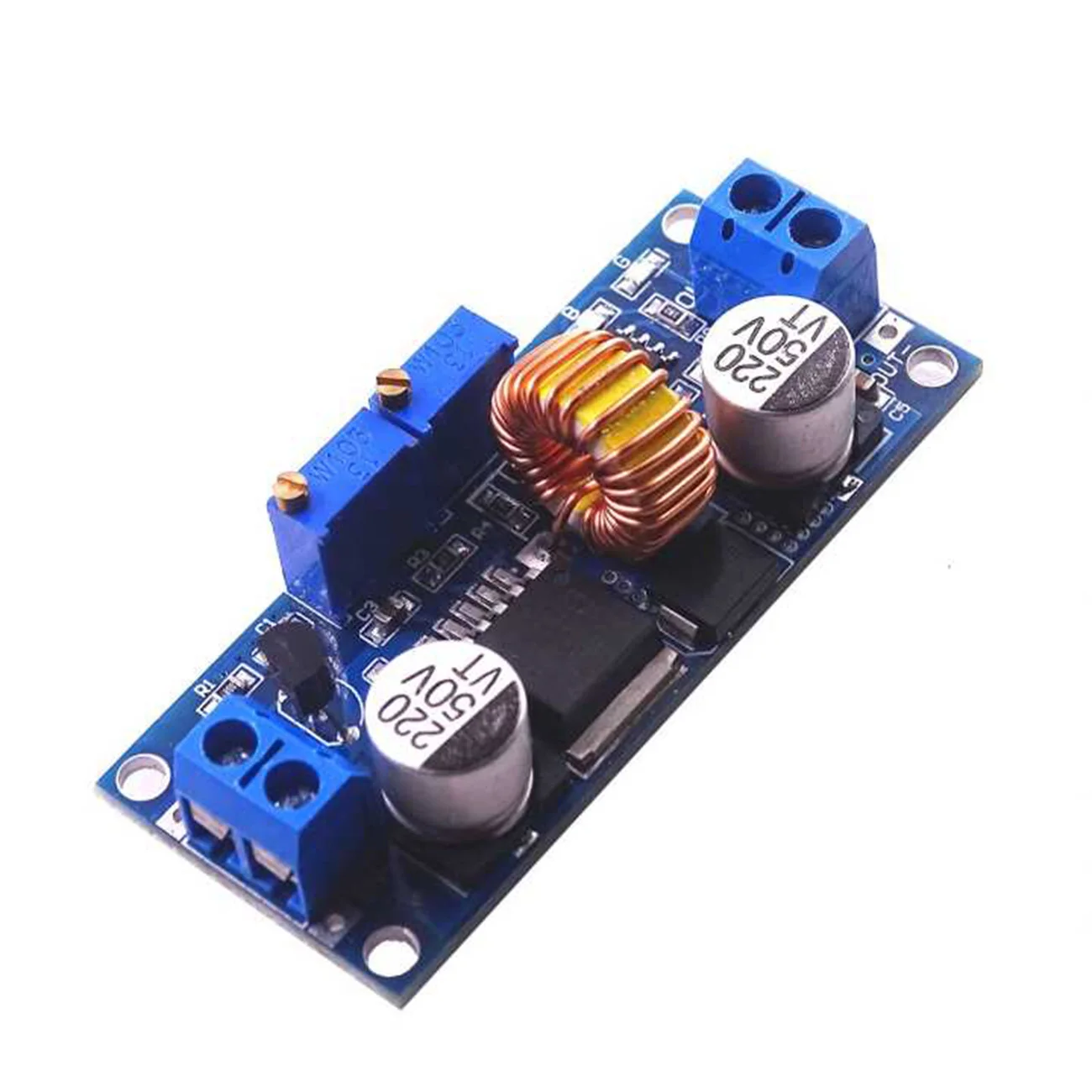

Понижающий модуль зарядного устройства XL4015 понижающая плата для литиевых

Понижающий модуль зарядного устройства XL4015 понижающая плата для литиевых

Когда вы используете продукт, входы и выходы модуля будут изолированы от земли
Технические характеристики
1. Диапазон входного напряжения: 6-38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)
2. Диапазон выходного напряжения: 1,25-36VDC регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения тока
8. Встроенная функция защиты от короткого замыкания
9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

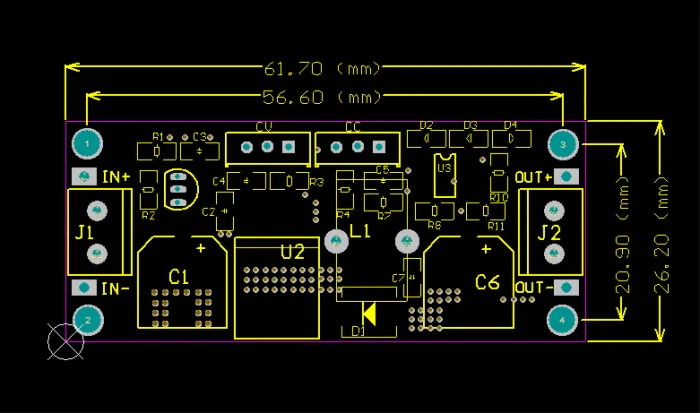

10. Д x Ш x В = 61,7*26,2*15 мм
11. Вес: 20 г

Применение
1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по току
Использование:

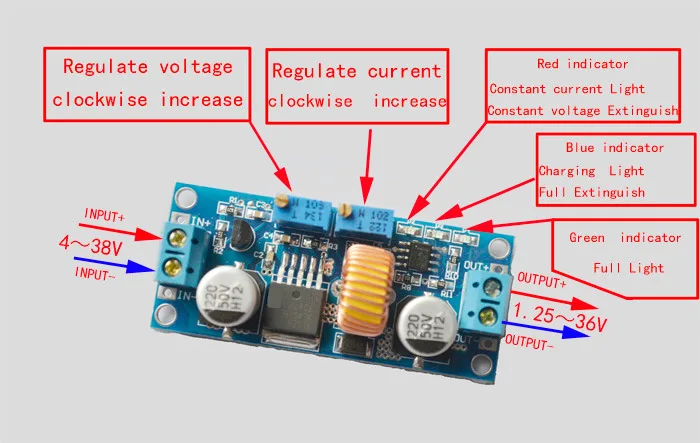

(1) Отрегулируйте ldquovoltage Потенциометрический кво так, чтобы выходное напряжение достигло значения, которое вы хотите.
(2) Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом ldquocurrency potentiometerdquo, так что выходной ток достигает предварительно определенного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)
(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства
Использование:
(1). Убедитесь, что вам нужно зарядить поплавковое напряжение аккумулятора и зарядный ток; (если параметры лития 3,7 В/2200 мАч, то поплавковое напряжение составляет 4,2 В, максимальный зарядный ток 1С, ie 2200mA)
(2). В условиях отсутствия нагрузки Отрегулируйте ldquoVoltage потенциометр так, чтобы выходное напряжение достигло поплавкового напряжения; (если до 3,7 В перезаряжаемая литиевая батарея, выходное напряжение может быть отрегулировано до 4,2 В)
(3). Используйте мультиметр для измерения выходного короткого замыкания тока с 10А киосками, регулируя при этом ldquocurrint potentiometerdquo, чтобы выходной ток достиг предварительно установленного значения тока зарядки.

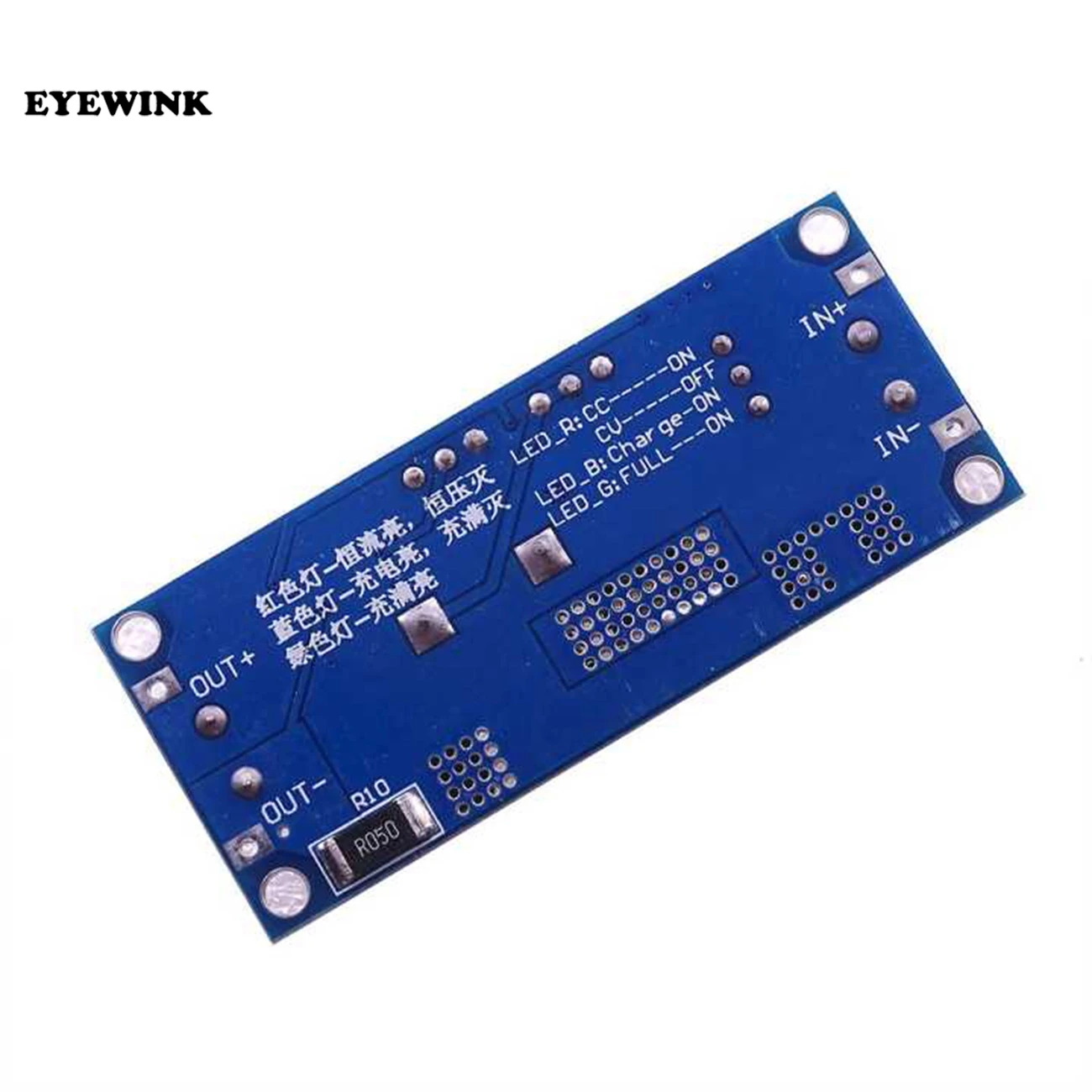

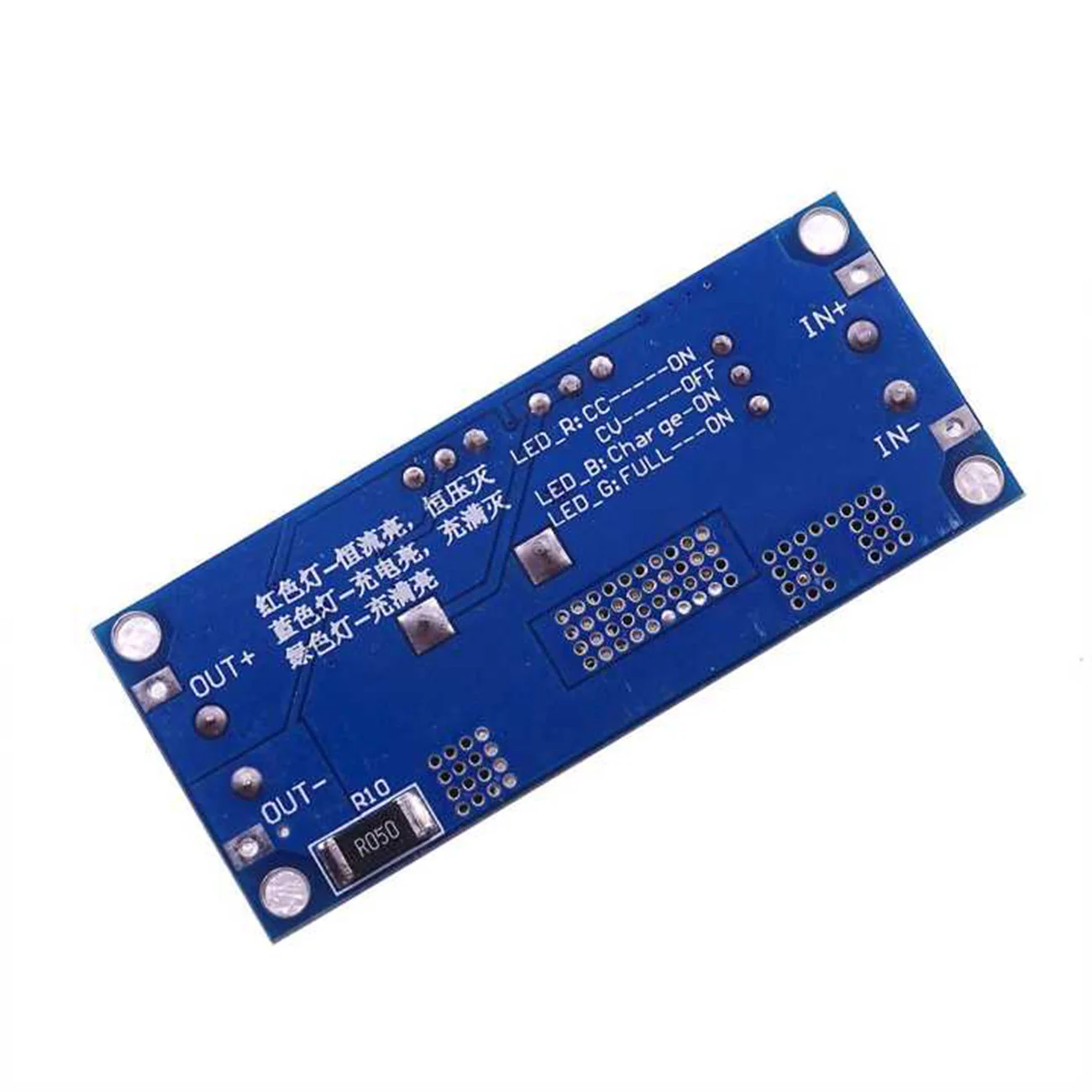

(4). Заводская зарядка по умолчанию в 0,1 раза превышает зарядный ток; (батарея во время зарядки постепенно уменьшается, если Настройка тока зарядки составляет 1А, то при токе заряда менее 0,1а, синий свет выключен, зеленый свет включен, что означает, что аккумулятор полностью заряжен)
(5). Подключен к зарядке аккумулятора.
(1,2, 3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используйте в качестве светодиодного модуля драйвера постоянного тока
Использование:
(1). Отрегулируйте ldquovoltage potentiometerdquo, чтобы выходное напряжение достигло нужного значения.
(2). Используйте мультиметр для измерения выходного короткого замыкания тока с 10А киосками, регулируя при этом ldquocurrint potentiometerdquo, чтобы выходной ток достигал предварительно определенного рабочего тока светодиода.
(3). Подключение светодиода, работа.
(1,2 шага как: выход выгружен, не подключайте светодиод)
