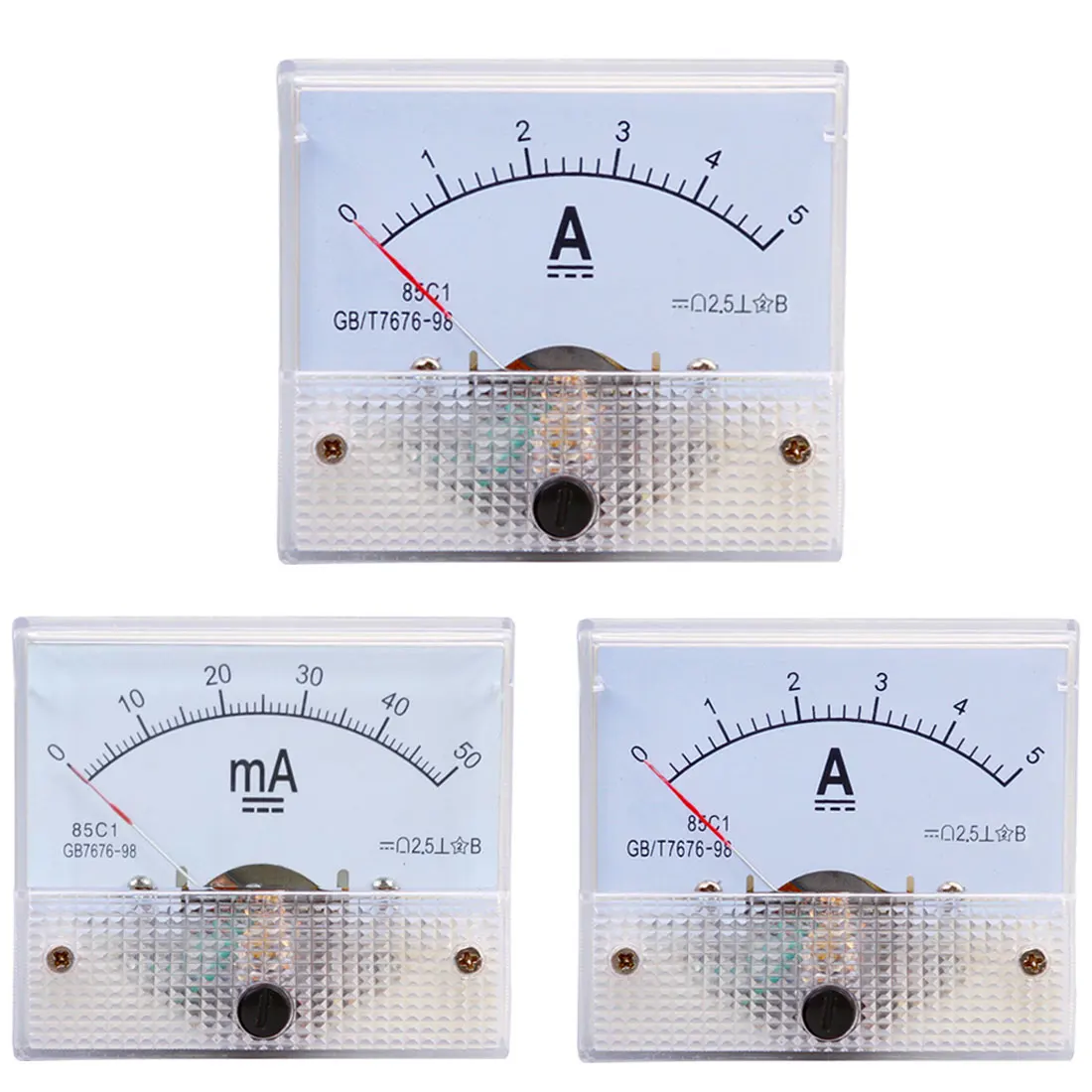

Аналоговый амперметр панельный измеритель тока постоянного 5A 10A 15A 20A 30A 50A 75A
335,59 - 386,19 руб.

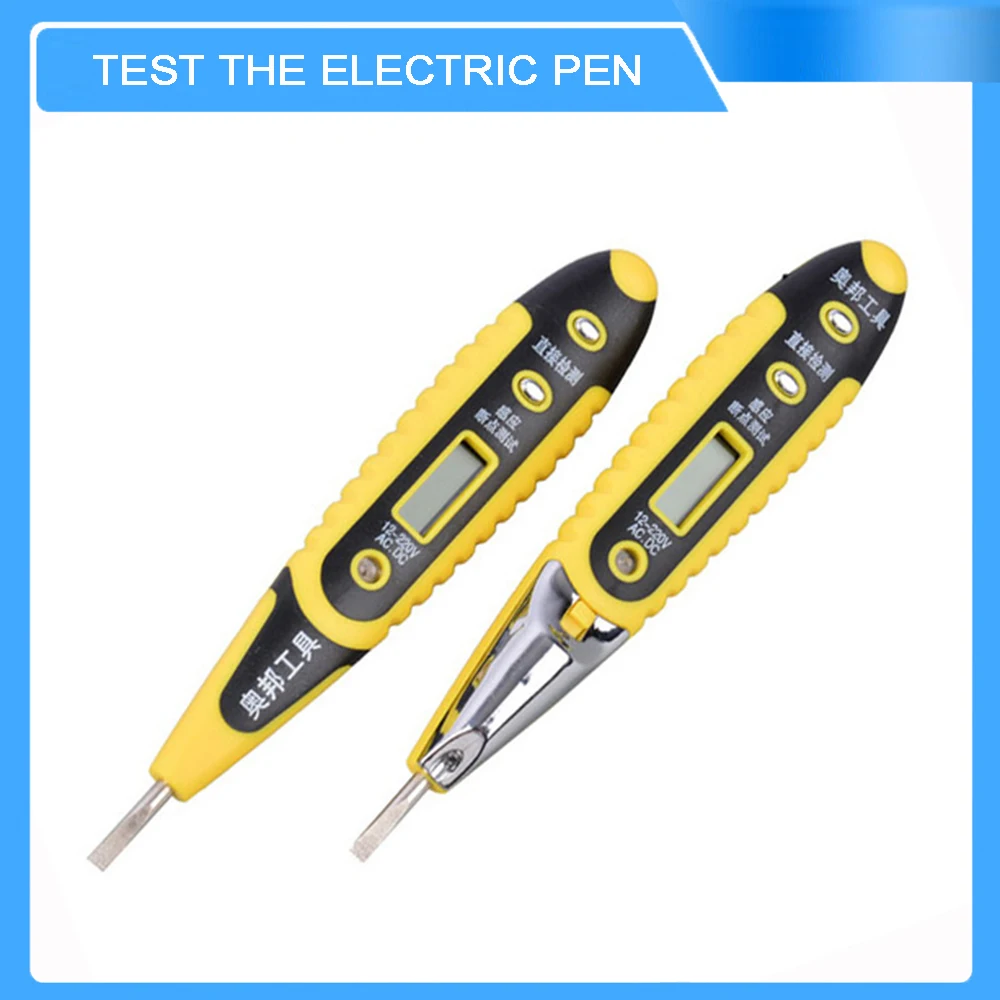

AUBON 12 220V Напряжение детекторы Non контактный тестер ручка метр вольт постоянного
459,11 - 474,74 руб.
Светодиодный амперметр постоянного тока YB5135A измеритель 200mA 2A 5A 10A 20A 50A 100A 200A 300A 500A
369,08 руб.
72*72 трехфазный цифровой амперметр AC A Ток Светодиодная панель измеритель тока
2 796,36 руб.
1 в датчик тока Датчик переменного 0 500mA 10A преобразователь тока|Измерители тока| |
1 778,42 руб.
Авто Предохранители Бадди мини тестер детектор автомобиля электрический ток AE150
846,79 руб.
Амперметр 0 56/0 50A/0 100A цифровой дисплей амперметр 4 провода 1000543 "светодиодный
394,38 - 405,54 руб.
1906 Store
Магазина 1906 Store работает с 09.03.2019. его рейтинг составлет 92.85 баллов из 100. В избранное добавили 1065 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 5576 наименований товаров, успешно доставлено 22051 заказов. 3803 покупателей оставили отзывы о продавце.
Характеристики
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70 6x39 мм наборы для самостоятельной
История изменения цены
*Текущая стоимость 319,00 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 405.68 руб. | 413.40 руб. | 409 руб. |
| Jan-20-2026 | 329.72 руб. | 336.29 руб. | 332.5 руб. |
| Dec-20-2025 | 399.7 руб. | 407.43 руб. | 403 руб. |
| Nov-20-2025 | 396.17 руб. | 404.63 руб. | 400 руб. |
| Oct-20-2025 | 316.33 руб. | 322.10 руб. | 319 руб. |
| Sep-20-2025 | 389.2 руб. | 397.61 руб. | 393 руб. |
| Aug-20-2025 | 386.26 руб. | 394.14 руб. | 390 руб. |
| Jul-20-2025 | 383.24 руб. | 391.61 руб. | 387 руб. |
Описание товара
100% новый и высокое качество

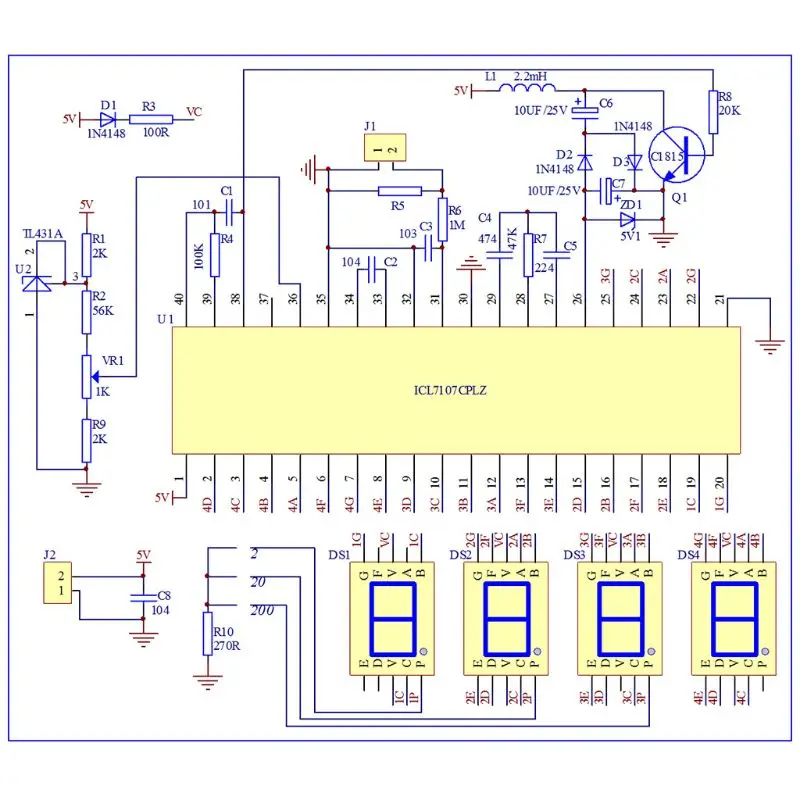

Принцип цепи:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.
1. ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.
2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2, C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.
3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.
4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.

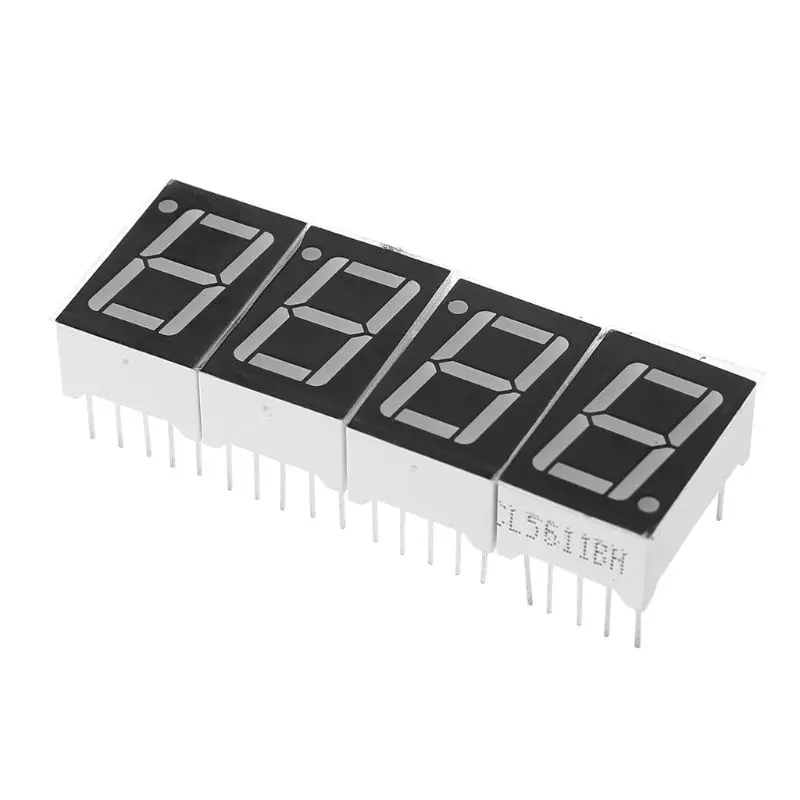

5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.
Отладка готового продукта:

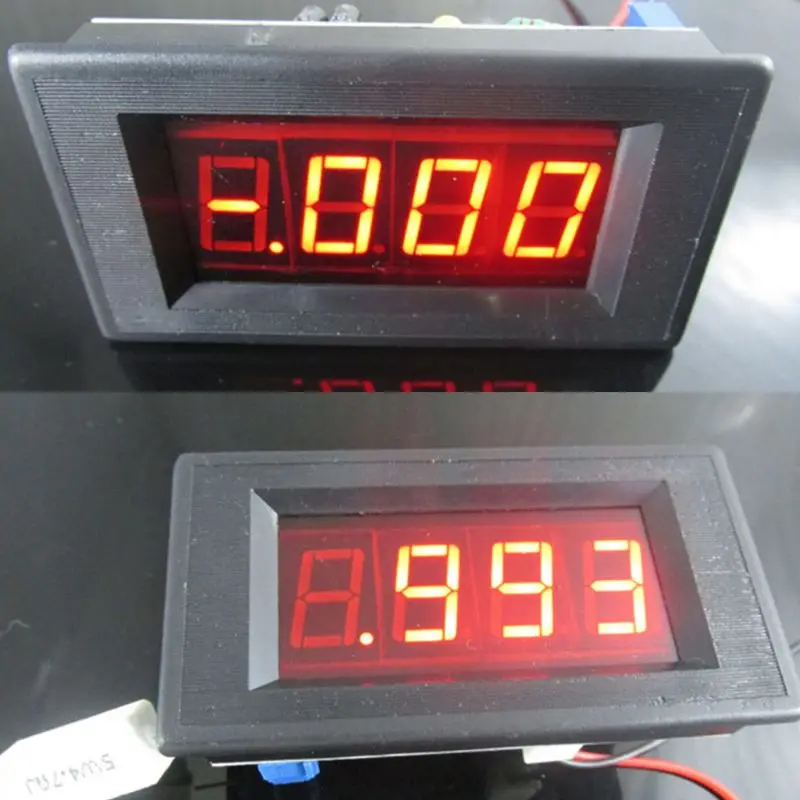

1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-. 000 или. 000, это нормально.
2. Используйте мультиметр для измерения напряжения между чипом 36-контактный и 35-контактный, и Отрегулируйте потенциометр VR1 пусть он будет 100 мВ.
Контрольное значение напряжения в ключевых точках:
1. Чип 1-контактный и 21-контактный: 5В.
2. Чип 36-pin и 21-pin: 100 мВ,
3. Чип 26-контактный и 21-контактный:-5В.
Спецификация:
Материал: PCB + металл + пластик
Тип: цифровой комплект амперметра

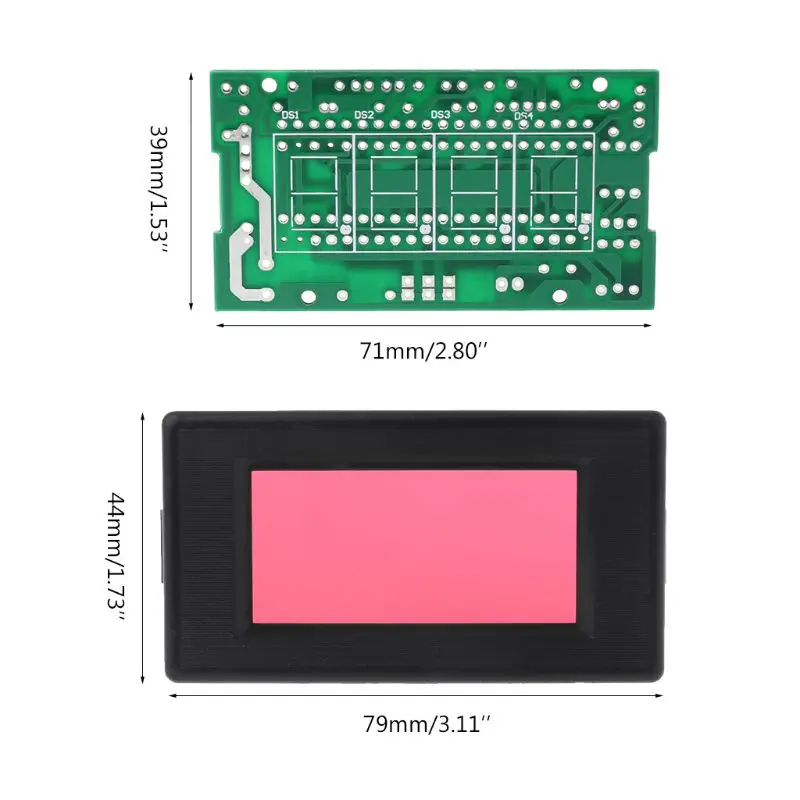

Размер панели: 79x44 мм/3,11x1,73 дюйма
Размер крепления: 71x39 мм/2,8x1,53 дюйма
Количество: 1 шт.
Параметры электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1 мА
Диапазон измерения: 0-2A
Индикация диапазона: дисплей Primacy 1/-1
Цвет дисплея: красный
Количество: 1 комплект
Примечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
В комплект входит:

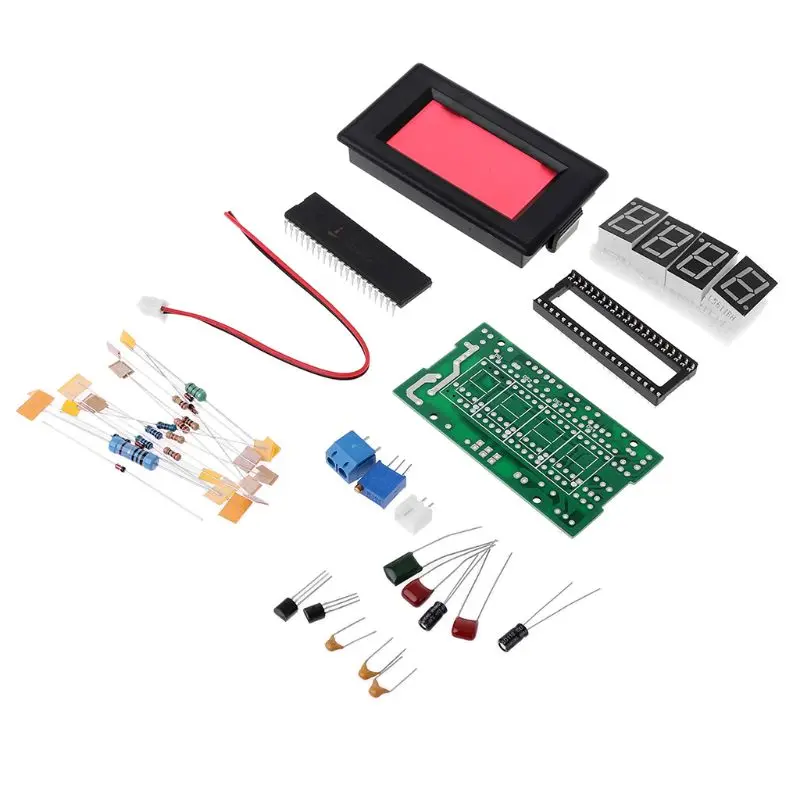

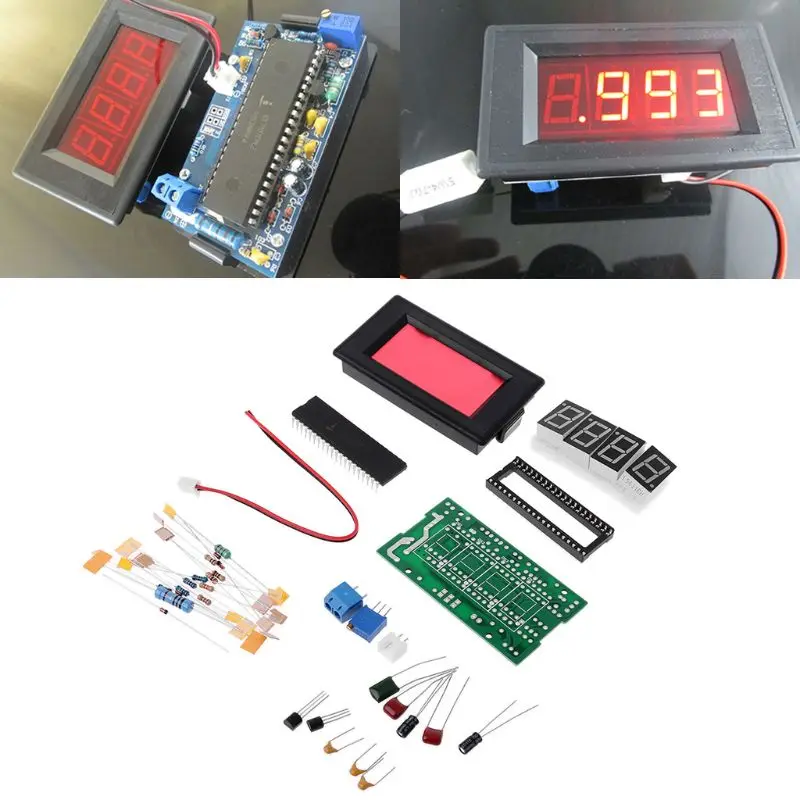

1 комплект x Цифровой комплект амперметра
