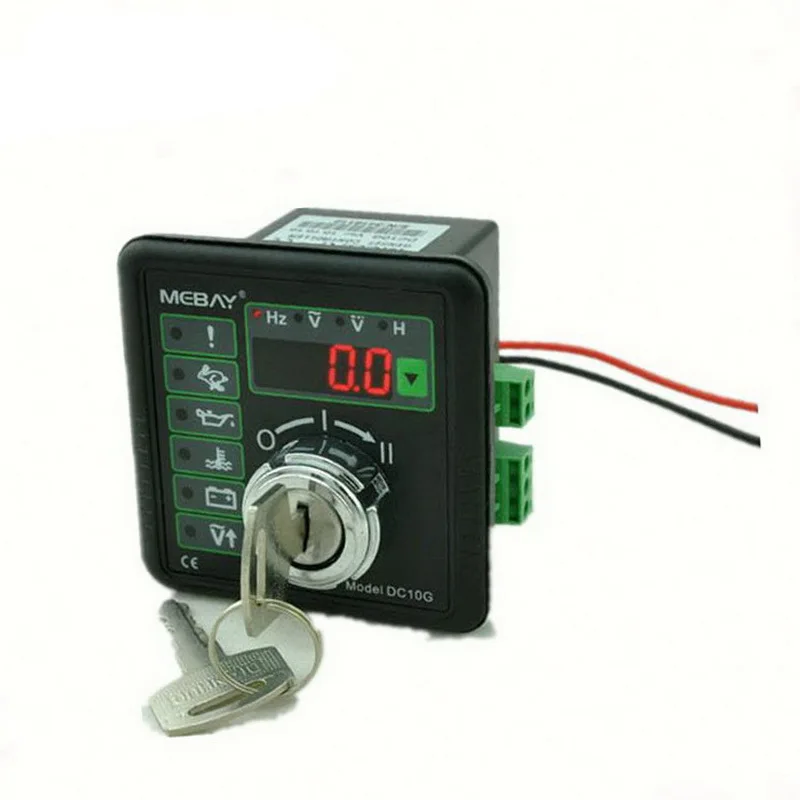

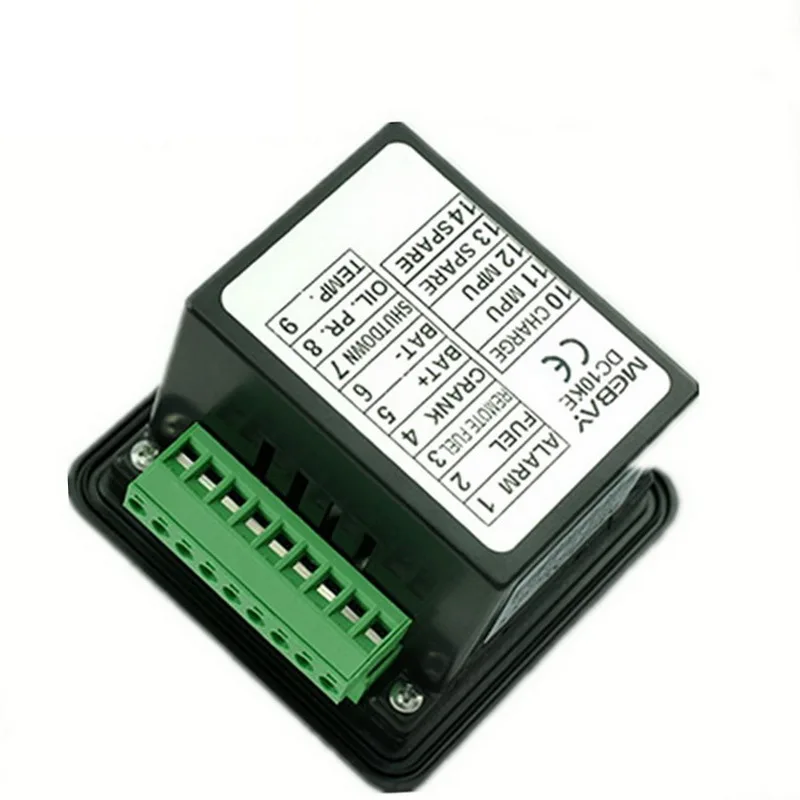

Ручной стартовый контроллер двигателя DC10G с отображением напряжения и времени

Ручной стартовый контроллер двигателя DC10G с отображением напряжения и времени аккумуляторов Гц, с сертификатом CE 12006021

Руководство генераторного контроллера DC10G

Особенности

Контроллер DC10G разработан как один из ручных регуляторов запуска двигателя.

Светодиодный экран на лицевой стороне может отображаться Гц, вольт, напряжение аккумулятора и время накопления. Этот контроллер также имеет различные виды указателей остановки и будильника для мониторинга состояния генератора. Кроме того, он также может подключаться к ПК, так что параметры могут быть установлены через компьютер, чтобы оснастить более различные генераторы.

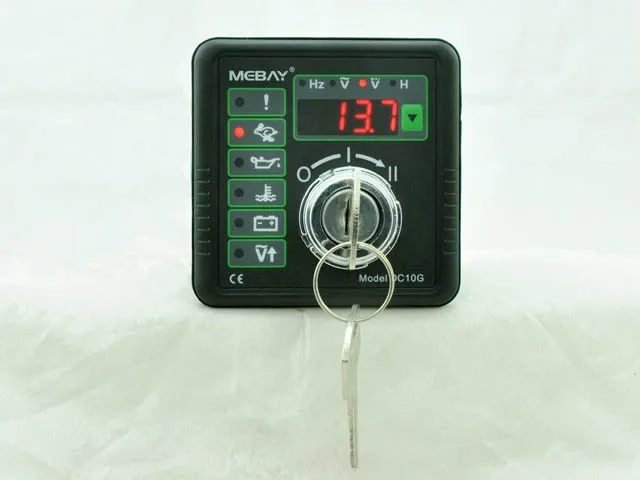

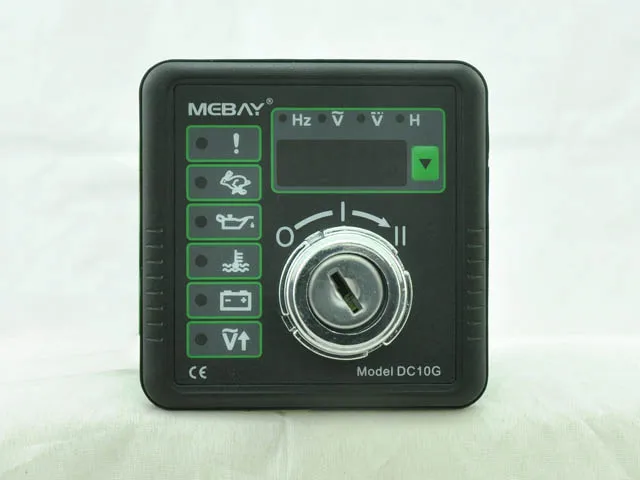

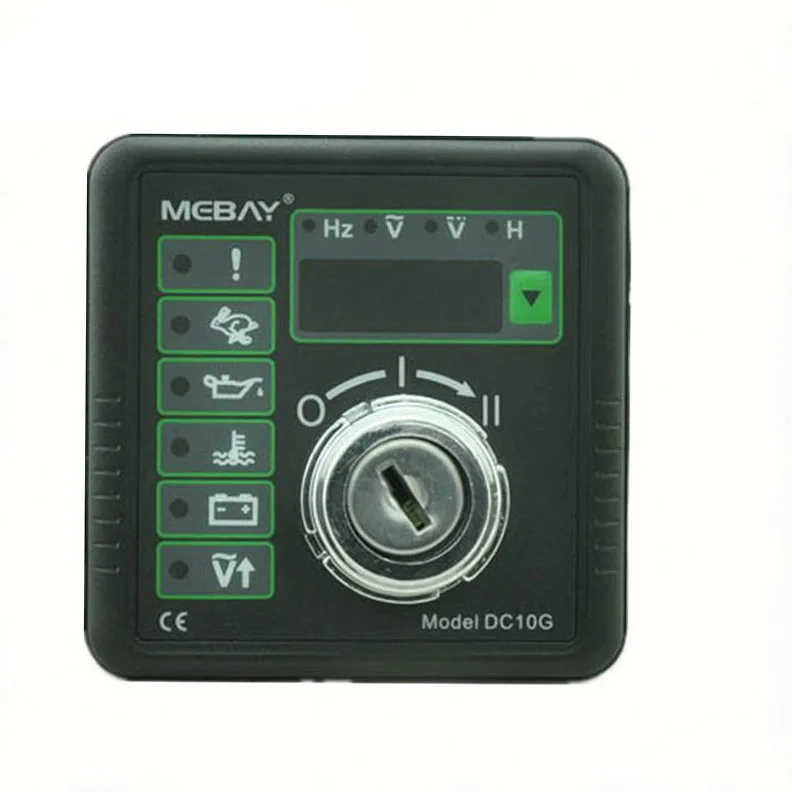

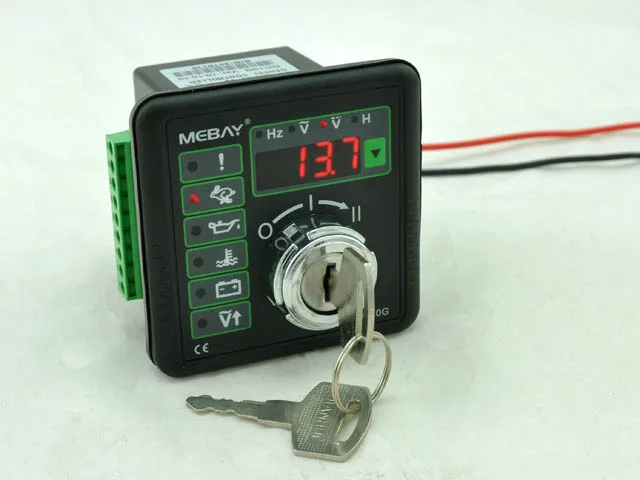

Панель введение

1.Показателей

Gen частоты

Gen напряжения

Батарея напряжения

Суммарное время

Кнопка аварийной остановки

Скорость выше/ниже

Низкое давление масла

Высокая температура воды при стирке

Зарядка ненормальным

Защита от перенапряжения

Примечание:

1) значение скорости будет отображаться вспышками после сигнала тревоги о превышении скорости.

2) значение перенапряжения будет отображаться вспышками после сигнала тревоги о перенапряжении.

3) сбой зарядки будет отображаться как сигнализация, но не будет остановлять двигатель.

2.Кнопки включения

Кнопки отображения: четыре выключателя состояния (напряжение gen, частота gen, напряжение батареи, накопивное время)

Управление

1.Мощность на:Переключайте «0» на «I» до тех пор, пока трубка не загорится, в процессе скручивания индикатор превышения скорости будет зажат, если кривошипная рукоятка не увенчится после 45 сек. (Контроллер отключит выход Топливного Соленоида и займется защитой)

2.Начните Бег:Переключите «I» на «II» до запуска двигателя. После включения двигателя, он будет скручиваться. Контроллер запустится в режим работы после 8 секунд, если он успешно сработает. Затем контроллер будет отслеживать соответствующие параметры и установить защиту. (Контроллер отключит выход соленоидного топлива и отобразит состояние будильника, если genset будет остановлен.) пожалуйста, включите еще раз, если вам нужно четкое состояние будильника.

3.Стоп и сброс:Переключитесь с «I» на «0» и выключите питание.

Настройка параметров

Подключите модуль к ПК, используя кабели связи и питание.

1.Настройка будильника

Оповещение о превышении скорости: 1710 об/мин, диапазон: 0-4000 об/мин, когда RPM превысит это значение и удерживает более 1 сек, контроллер подаст сигнал и отключит.

Частота сигнала тревоги: 57 Гц, диапазон: 40-80 Гц, когда частота превышает это значение и держит более 1 сек, контроллер подаст сигнал и остановит.

Низкая частота сигнала тревоги: 20 Гц, диапазон: 20-60 Гц, когда частота ниже значения и удерживает более 1 сек, контроллер подаст сигнал и отключит.

Защита от перенапряжения сигнала тревоги: 500 В, диапазон: 50-500 В, 500 В устанавливается так, как это предусмотрено. Когда напряжение превысит это значение и удерживает более 5 сек, контроллер подаст сигнал и отключится.

Сбой зарядки D-значение: 6 В, диапазон: 1-24 В, когда разное значение между зарядкой D + и аккумулятором B + превышает это значение и удерживает более 5 сек, контроллер подаст сигнал.

2.Дисплей установка

Четыре экрана для самостоятельной езды на велосипеде: параметры должны быть своевременно переключены в соответствии с установкой времени после выбора этого варианта.

Опция Homepage: один параметр может быть отображен как дисплей homepage после выбора этой функции. Страничка будет переключена автоматически после того, как на какое-то время нажмите кнопку смены страницы.

Вернуться обратно задержки: время, чтобы вернуться на главную страницу.

Время самоезды на велосипеде: Установка интервала времени.

Технические характеристики:

U Мощность питания:8-33VDC

U Мощность потребления:Макс. 2 Вт (рабочий)

U входное напряжение генератора:15-300VAC,50/60Hz

U Скорость вход:Частота 300 Гц~10 кГц

U топлива выход:Макс 16A

U начать выход:Макс 10A

U возбуждения Выход:Макс 80mA

U выходной сигнал тревоги:Макс 16A

U рабочая температура:-30-75℃

U температура хранения:От-40 до 85℃

США Размеры:78 × 78 × 72 мм

U панель с резным узором:67 × 67 мм

U Вес:280 г
