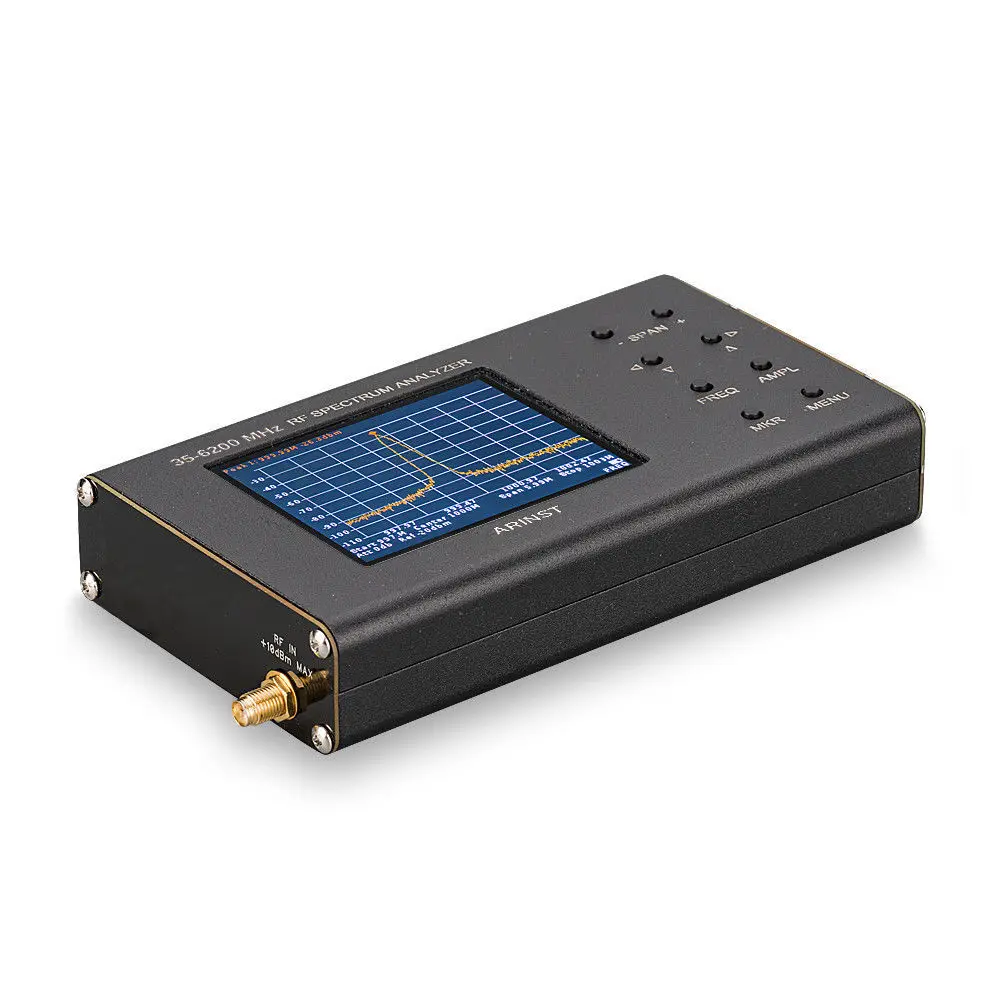

Arinst ССС R2 3 ГГц представляет собой внешний аккумулятор простой портативный панорамный анализатор спектра (RF мультиметр) предназначен для отображения сигнала спектров в частотном диапазоне от 35 до 3000 МГц. Анализатор обнаруживает амплитуду и частоту спектральных компонентов исследуемого процесса.

Анализатор спектра способен найти амплитуду сигнала для всех широко используемых технологий: Wi-Fi, 2G, 3g, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и других.

Вы можете скачать инструкции здесьWww.arinst.net/files/Manual-Spectrum_Analyzer_Arinst_SSA-TG_R2-ENG.pdf. Это руководство написано для старшей модели, но в основных частях подходит для этого устройства.

Применение

Arinst ССС R2 3 ГГц, в первую очередь, предназначена для полевой операции. Устройство прочное и легкое с низким энергопотреблением. Это позволяет сервисным центром и отделам технического обслуживания выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.

Например, с помощью устройства вы можете выполнить следующие операции:

• Поместите внешнюю антенну на базовую станцию
• Для быстрого анализа РЧ-среды
• Проверьте правильную работу ретранслятора сотовой

Принцип работы

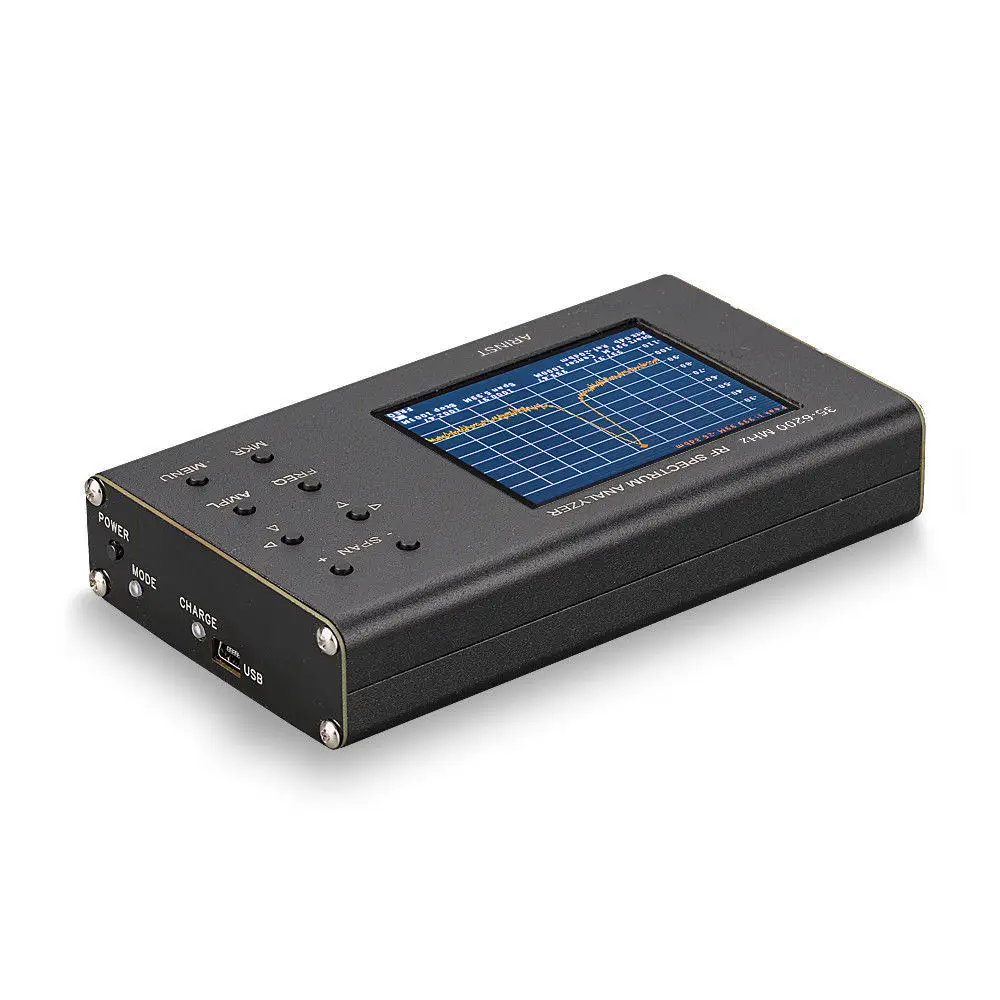

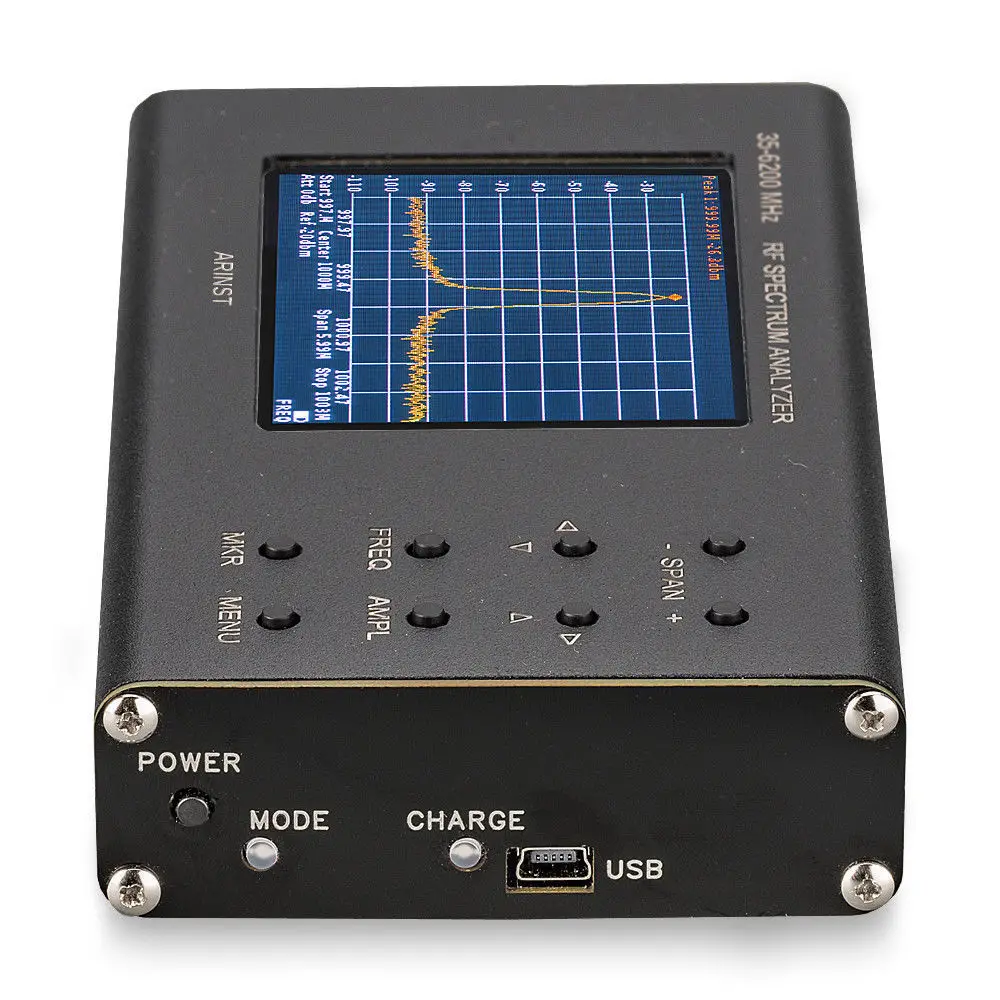

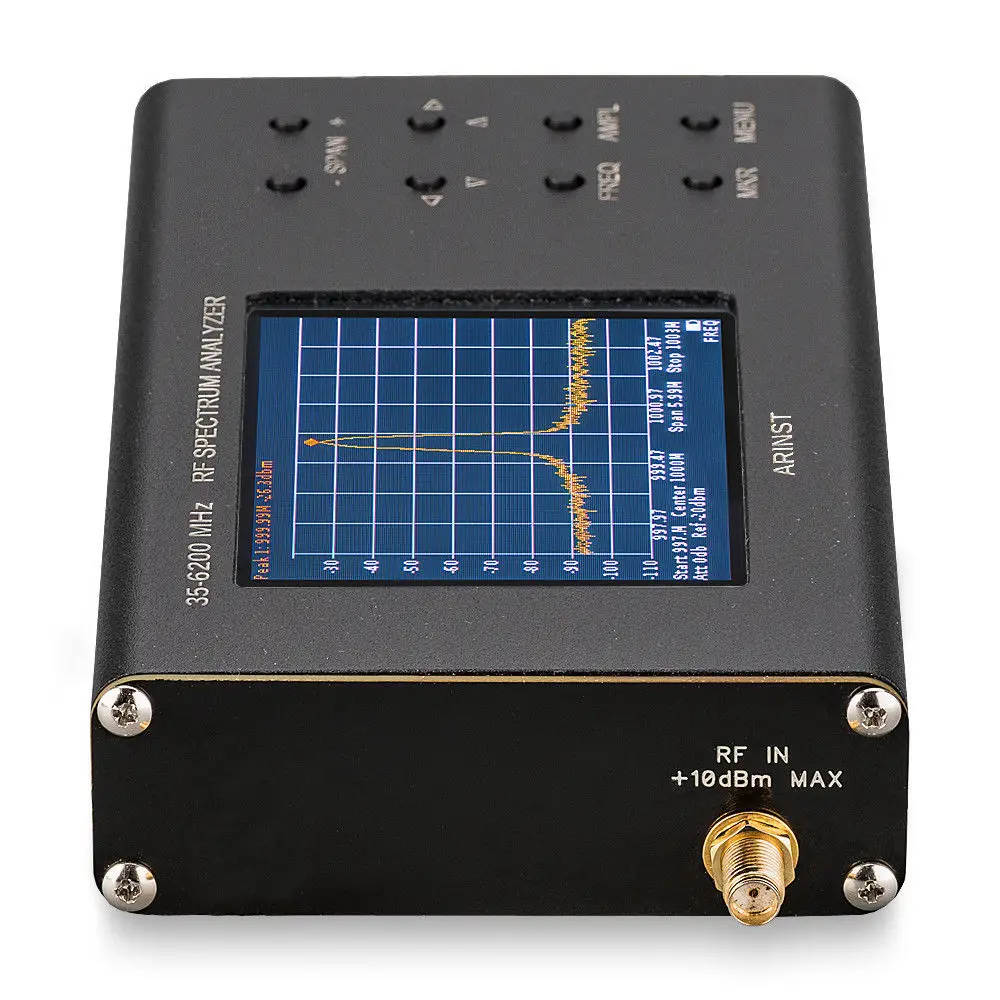

Анализатор спектра является портативным устройством, которое подключено к измеренной цепи и имеет независимый источник питания. Устройство имеет 3,2 "цветной резистивный сенсорный экран для отображения спектра сигнала и управления устройством.

Устройство управляется одним из трех способов:

• Кнопками и сенсорным экраном на устройстве.
• С помощью смартфона или планшета на базе Android.
• ПК или ноутбук с операционной системой Windows

Данные между анализатором и смартфоном/планшетом/ПК передаются через Bluetooth или usb-кабель. Диапазон Bluetooth до 10 м (пароль для подключения через Bluetooth: 1234).

Все измеренные данные отображаются в режиме реального времени на экране устройства или смартфона/планшета/ПК.

Вы можете установить анализирующее программное обеспечение, чтобы управлять с помощью смартфона или планшета Google Play (Play.google.com/store/apps/details?id=com.arinst.ssa) Или загрузкиWww.arinst.net/download-apk.php.

Вы можете скачать анализирующее программное обеспечение, чтобы управлять с помощью компьютера или ноутбука отWww.arinst.net/download-apk.php. Windows 7 или выше и последняя версия виртуальной машины Java необходимы для правильной работы приложения.Для приложения требуется полная (100%) поддержка OpenGL версии 2,1 и выше.

API

Есть возможность управления устройством с помощью API.

Вы можете отправить устройство, чтобы сделать измерение (диапазон сканирования) со следующими параметрами:

• Частота запуска
• Остановка частоты
• Измерение шага
• Стоимости аттенюатор

После того, как команда завершит устройство Arinst ССС R2 3 ГГц отправим устройство клиента (микроконтроллер, персональный компьютер, мобильное устройство и т. д.) сообщение, содержащее измеренные значения амплитудов для данных значений частоты. Пользователь может записывать полученные данные в файл, базу данных и т. д.

С помощью этого API пользователи могут настроить автоматическую измерений и используйте анализатор спектра Arinst ССС R2 в свою систему. API работает на любом языке программирования, который поддерживает работу с входными выходными портами (Java, C, C + +, C #, pyn, Assembler и т. д.).

Пример использования API можно загрузить сWww.arinst.net/download-apk.php

Основных функций анализирующее программное обеспечение:

• Отображает спектры сигналов графически и устанавливает диапазон частот и контрольный предел.

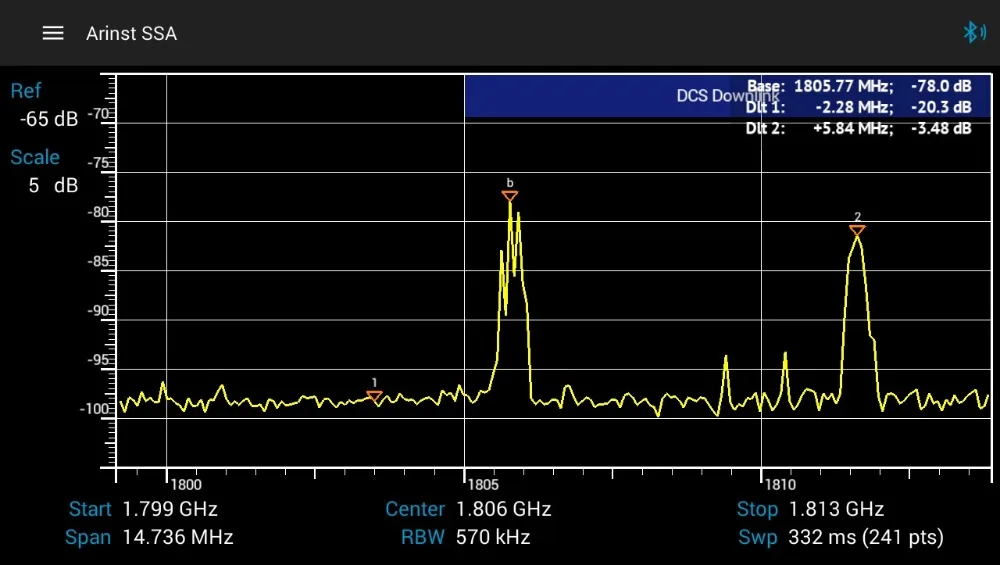

• Настройка и управление абсолютными и относительными (delta) маркерами.

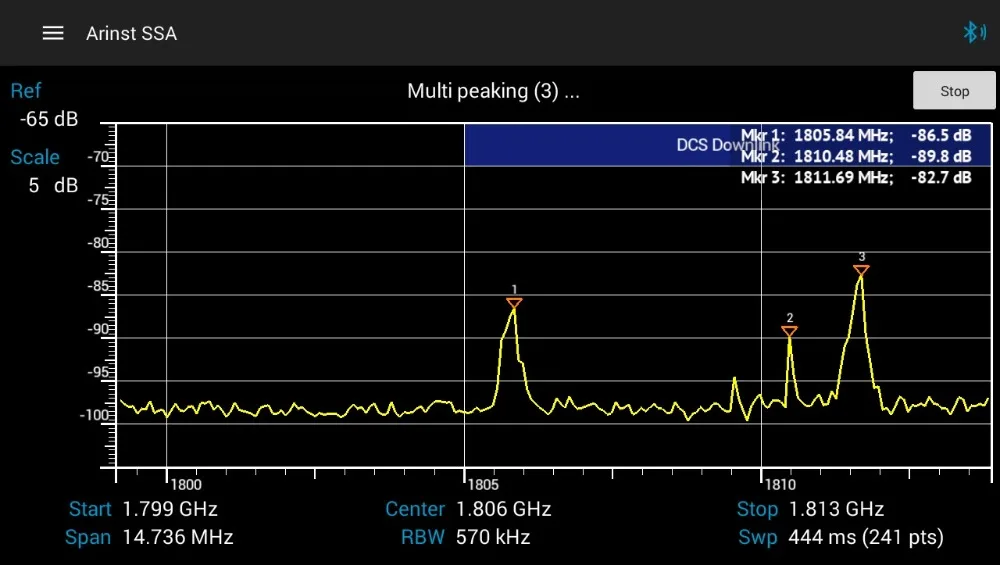

• Поиск одной или серии (до десяти) максимальных значений сигнала в мгновенном или отслеживающем режиме.

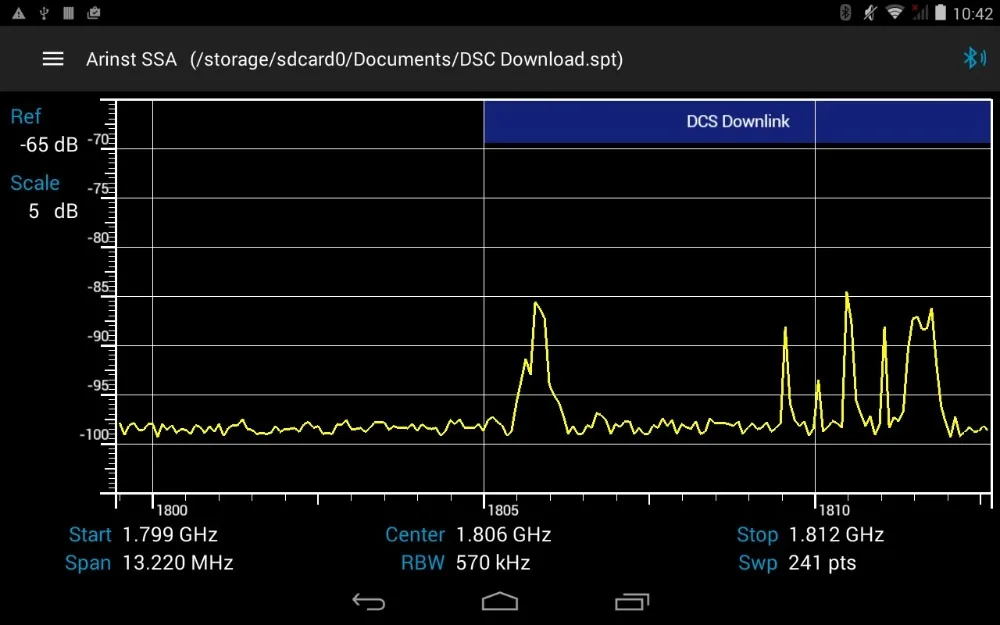

• Наборы и магазины уникальных идентификаторов частотных диапазонов-полос. Например,ГруппаПод названием & laquo; DCS UpLink & raquo; можно установить для диапазона 1710-1785 МГц. Кроме того, Рабочая частотаГруппаS можно установить для каждого оператора. Этот вариант значительно облегчает HF анализ и идентификацию сигналов обычных технологий.
• Имеет предварительно установленныеГруппаS и может хранитьГруппаS в файл и поделиться ими с другими устройствами для управления анализаторами спектра Arinst SSA.

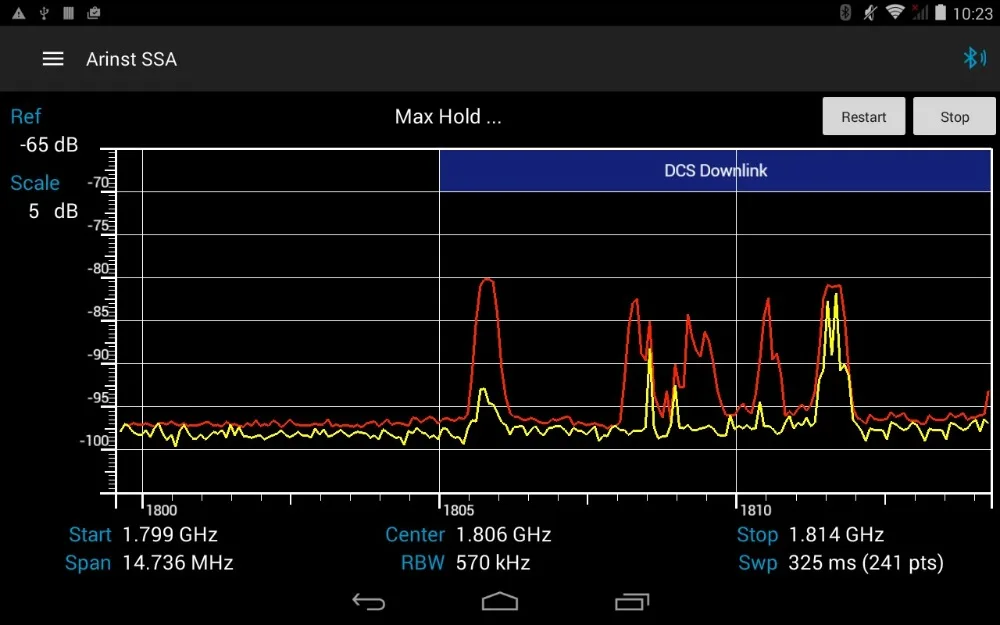

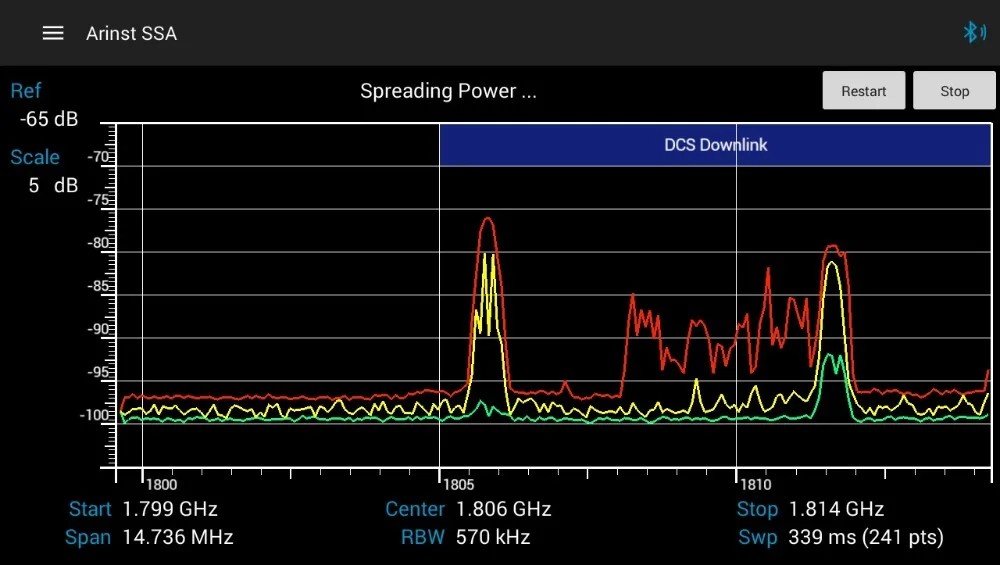

• Имеет режим отслеживания, который генерирует спектр сигнала, усредненный рядом измерений. В дополнение к среднему спектру, могут отображаться экстремальные значения и скользящие средние значения.
• Хранит настройки для сканирования спектра (ограничения диапазона, значение аттенюатора и другие) для быстрого и легкого переключения в требуемый режим измерения.
• Хранит сигнал спектра с маркерами для более позднего анализа. Затем сохраненный граф можно открыть в любом устройстве Android с приложением & laquo; Arinst SSA & raquo; (в этом случае вам не нужно иметь анализатор спектра под рукой) или воспользуйтесь таблицей для преобразования графа в требуемый тип отображения данных.

Преимущества:

• Низкая цена
• 3,2 дюймовый цветной резистивный сенсорный экран
• Широкий диапазон частот: от 35 до 3000 МГц
• Быстрое сканирование частотного диапазона: прибл. 500 & micro; s за точку
• Высокая Точность измерения: 2 дБ в динамическом диапазоне 70-75 дБ
• Совместимость с большинством устройств на базе Android и компьютеров на базе Windows
• Возможность использования одного устройства с помощью нескольких смартфонов/планшетов/ПК
• Исключительно прост в использовании в поле: вес такой же низкий, как 400 г, размеры 155х81х27 мм, независимая поставка длится до 4 ч бесперебойной работы, беспроводная передача данных на смартфон/планшет/ПК, устройство может быть подключено к смартфону/планшету/ПК
• Бесплатное многофункциональное программное обеспечение и бесплатные обновления для управления устройством

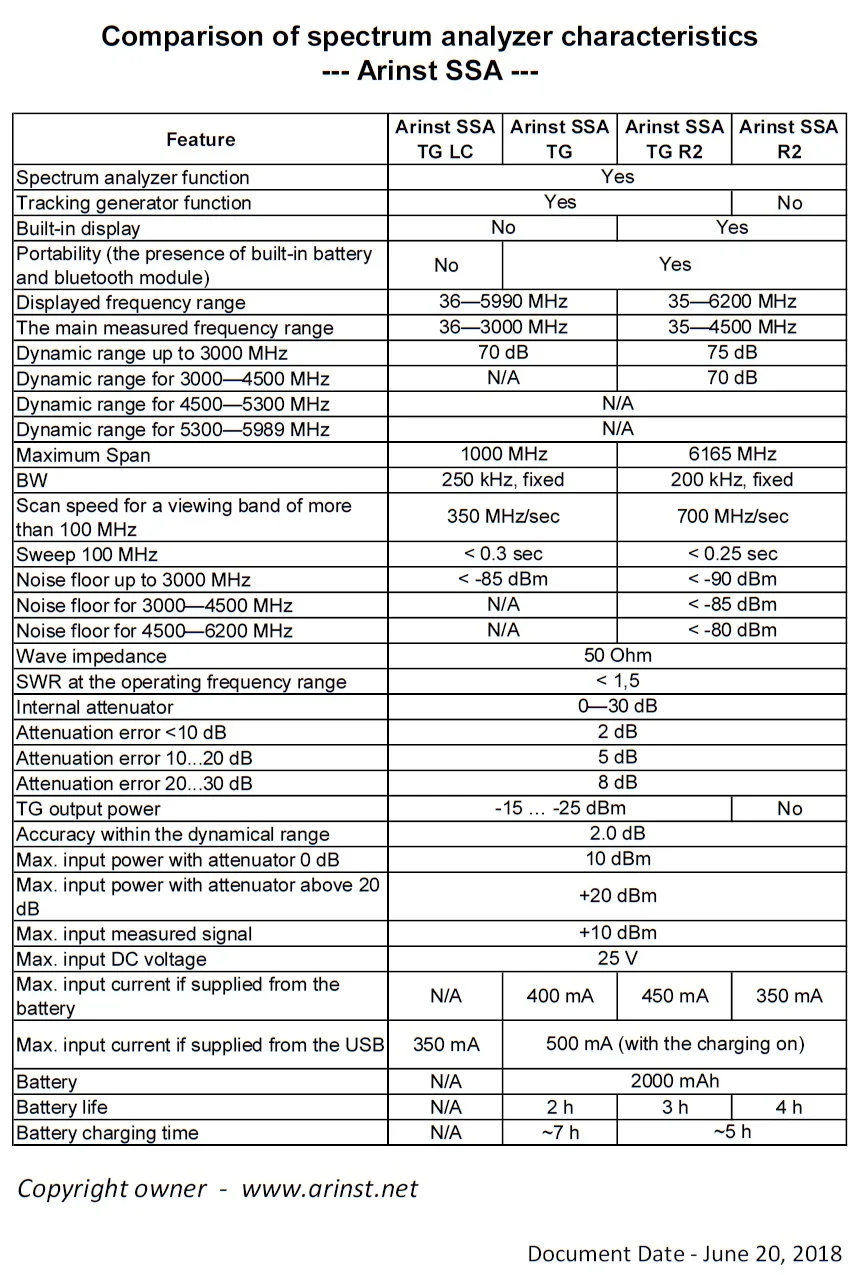

Технические характеристики:

• Отображенный Частотный диапазон: 35-3000 МГц
• Измеренный Частотный диапазон: 35-3000 МГц
• Динамический диапазон для диапазона 35-3000 МГц: 75 дБ
• Максимальный диапазон: 2965 МГц
• BW: 200 кГц, фиксированный
• Скорость сканирования для диапазона обзора более 100 МГц: 700 МГц/сек
• Развертка 100 МГц: <0,25 сек
• Уровень шума до 3000 МГц: <-90 дБм
• Волновое сопротивление: 50 Ом
• SWR в диапазоне рабочих частот: <1,5
• Внутренний аттенюатор: 0-30 дБ
• Ошибка с затуханием до 10 дБ: 2 дБ
• Ошибка с затуханием от 10 до 20 дБ: 5 дБ
• Ошибка с затуханием от 20 до 30 дБ: 8 дБ
• Точность в динамическом диапазоне: 2,0 дБ
• Максимальная входная мощность на аттенюаторе 0 дБ: 10 дБм
• Максимальная входная мощность при затухании выше 20 дБ: + 20 дБм
• Максимальный входной измеренный сигнал: + 10 дБм
• Максимальное входное напряжение постоянного тока: 25 вольт
• Максимальное потребление тока при работе на аккумуляторе: 350 мА
• Максимальный ток при работе с USB: 500 мА (при зарядке)
• Батарея: 2000 мА-ч
• Время работы от аккумулятора: 4 часа
• Время зарядки аккумулятора: ~ 5 часов

Товары, включенные в коробку:

• Анализатор спектра Arinst ССС R2 3 ГГц
• Аккумулятор (предварительно установленный внутри устройства)
• HF адаптер SMA (male)-SMA (female) для защиты HF коннектора от износа
• Usb-кабель mini-USB для зарядки устройства и передачи данных

Товары не включены в коробку:

• Смартфон или планшет под управлением Android 4.0.3 или выше. Используйте устройство на базе Android для управления оборудованием. Устройство выполнено в одном корпусе, а оборудование для его управления встроено в другом. Это было сделано для того, чтобы сделать анализатор спектра гораздо проще и более доступным. Также Используйте ноутбук или компьютер для управления устройством.
• Внешний затухание сети. Максимальная измеренная Входная мощность, которая поставляется к устройству, ограничена + 5 дБм. Если необходимо измерить большее значение, каждый пользователь устройства должен выбрать необходимые аттенюаторы самостоятельно.
• Комплект супер-высокая частота адаптеры для сим-карт.

Ограничения

Анализатор спектра Arinst ССС R2 3 ГГц-это не измерительное устройство, поскольку она не имеет утвержденный узор измерительного оборудования. Одобрение модели измерительного оборудования оказывает отрицательное воздействие на наличие и цену устройства. По этой причине анализатор спектра формально считается переносной индикатор. Однако устройство полностью отвечает всем техническим требованиям. Каждое устройство откалибровано по мощности и частоте.

Обзор программного обеспечения и Arinst ССС R2 3 ГГц обучение

• Видео "Обзор программного обеспечения Arinst"Youtube.com/watch?v=4YDpTX9RDo8
• Видео "Частота сливается в Arinnst SSA анализатор спектра"Youtube.com/watch?v=HIYLpmzRbgk
• Видео "Настройка подключения для Arinst SSA под ОС Windows"Youtube.com/watch?v=Yw82FJ-nldg
• Видео "Arinst ручное меню калибровки"Youtube.com/watch?v=WGkk594eri0
• Видео "идентификация сигнала с помощью Arinst SSA"Youtube.com/watch?v=A773XqF-OXg
• Видео "Управление диапазонами в Arinst SSA анализатор спектра"Youtube.com/watch?v=C-Q8o0Dtync

Официальный сайт:Www.arinst.net

Дополнительная информация

• В основном, устройство находится "ВЧ мультиметр" или "RF Explorer"
• Устройство имеет гарантию производителя на 1 год с даты покупки
• Устройство не работает с iPhone и другими продуктами Apple
• Частотные диапазоны отображаются только при работе с устройствами Android или с устройствами Windows. Частотные полосы не отображаются на экране самого устройства.
• Есть возможность быстрой доставки в США через DHL за дополнительную плату. Такая доставка займет не более 5 дней.
• Для правильной работы программного обеспечения Windows необходимо иметь поддержку OpenGl вашего оборудования (Версия 2,1 и выше).
