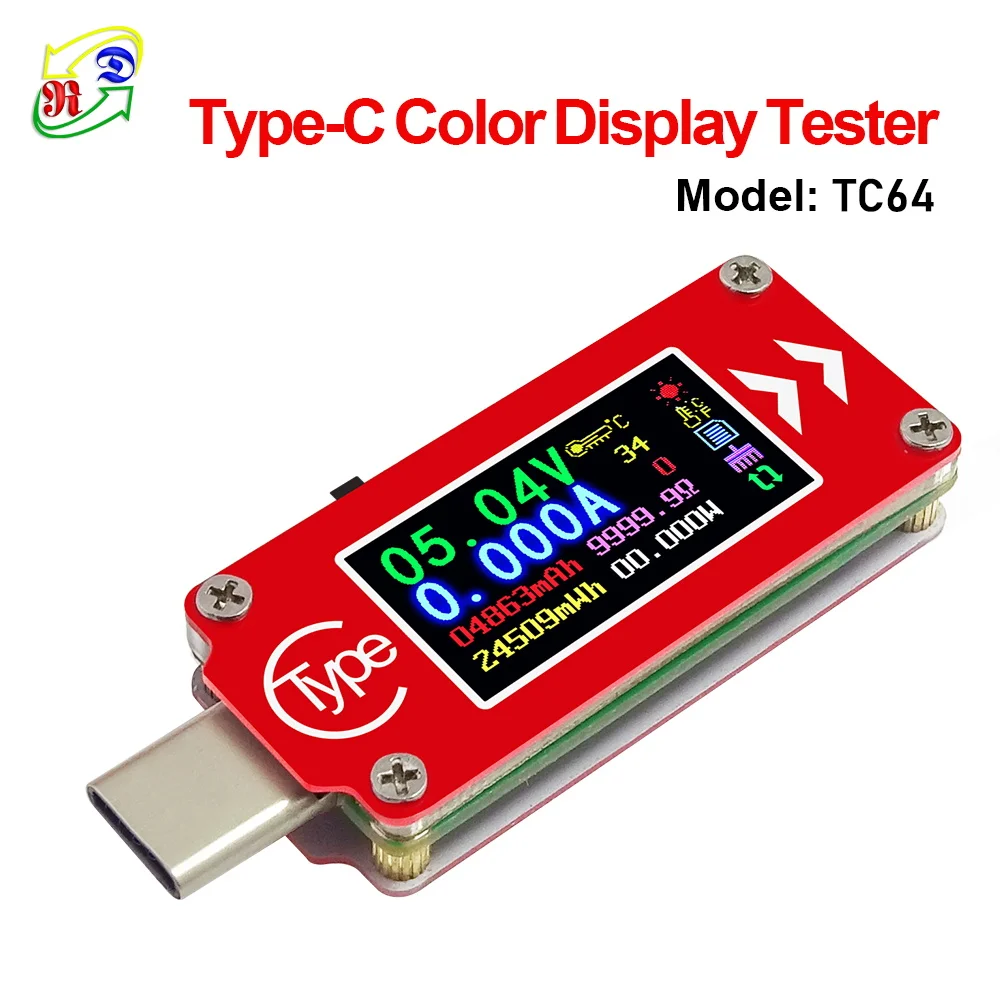

RD TC64 Type C цветной ЖК дисплей USB Вольтметр Амперметр измеритель напряжения

RD TC64 Type C цветной ЖК дисплей USB Вольтметр Амперметр измеритель напряжения

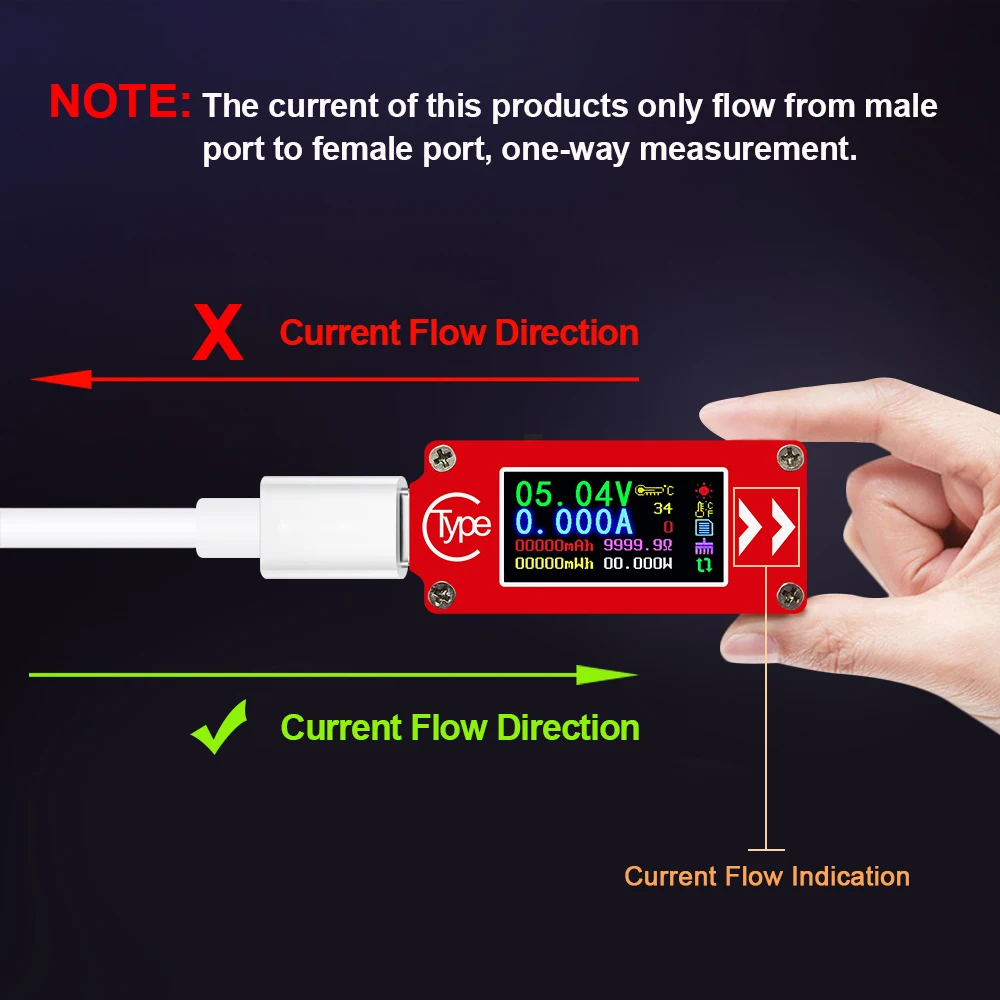

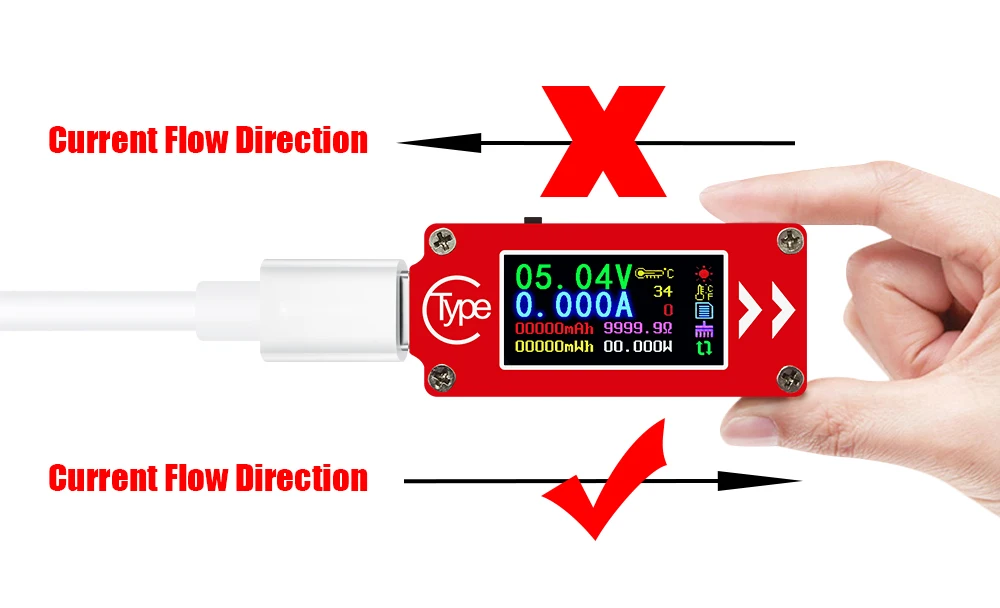

Ток продукта только изШтекер к гнездуСоединитель(Односторонний ток), Обратный сигнал все еще заряжен, но ток показан 0. Обратите внимание при использовании.

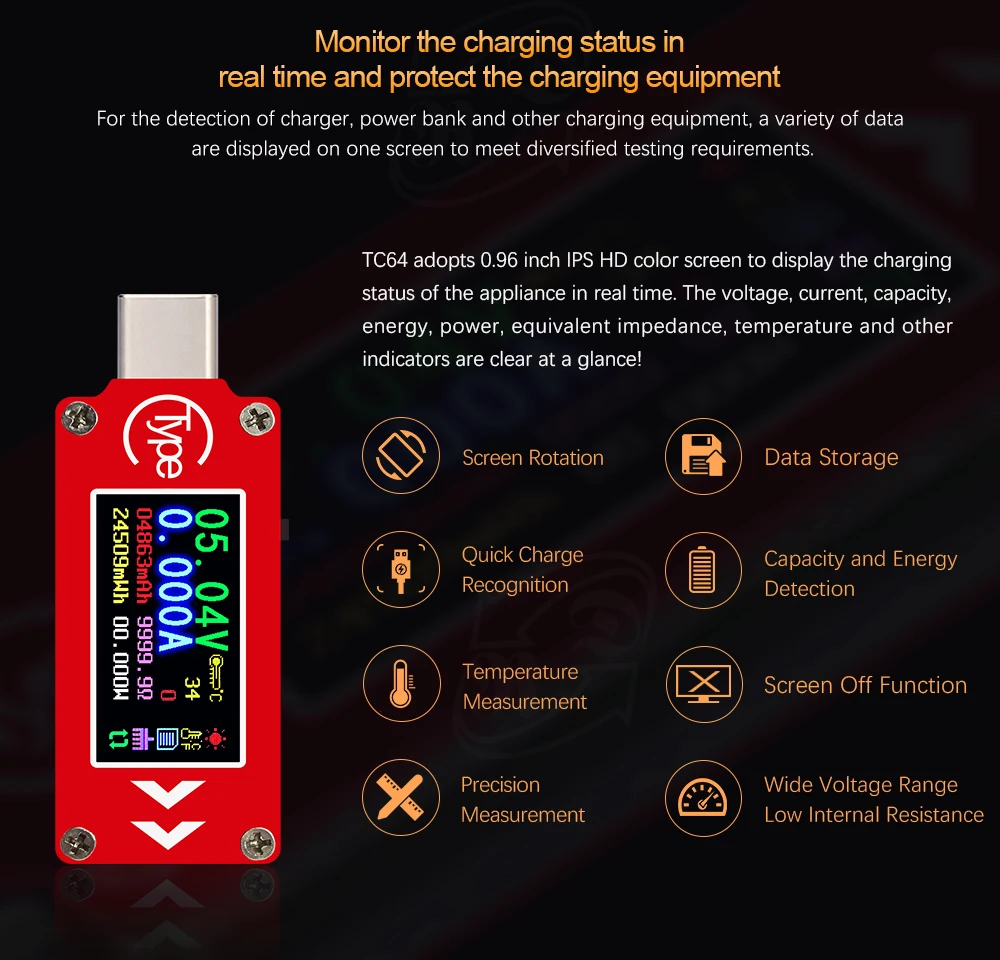

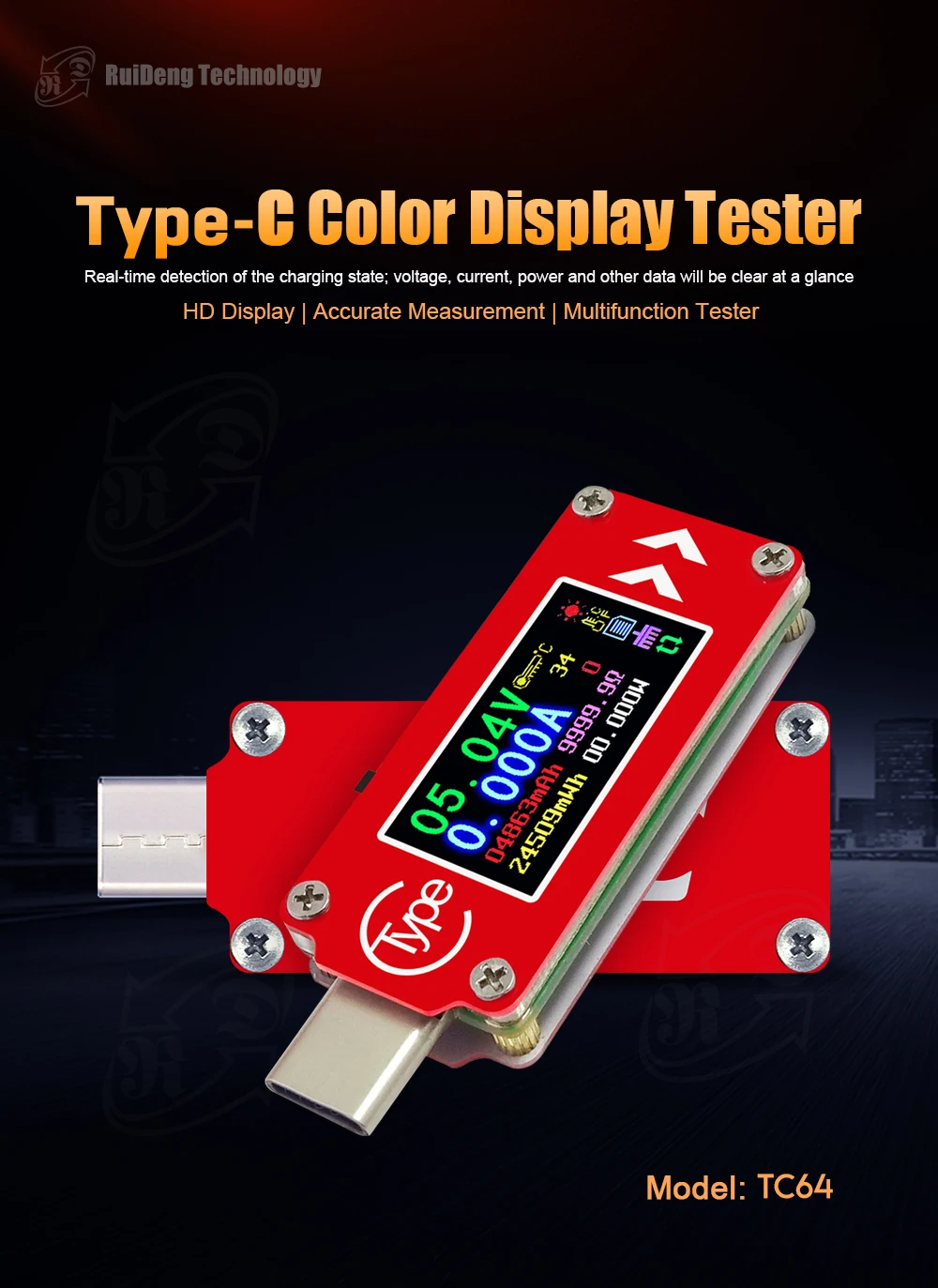

Полноцветный ЖК-дисплей с типом C

                                                                                                                                                                                         -Модель:TC64

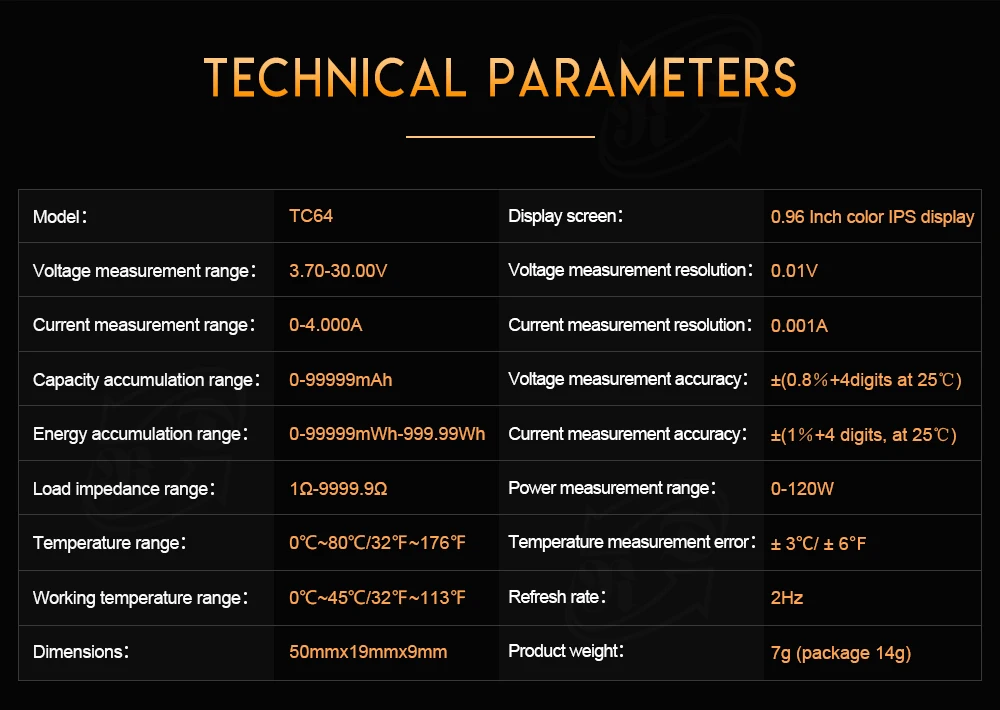

Технические параметры:

Модель продукта: TC64Экран дисплея: 0,96 дюймовый цветной ЖК-дисплей

Диапазон измерения напряжения:3,70-30,00 ВРазрешение измерения напряжения: 0,01 В

Диапазон измерения тока: 0-4.000A разрешение измерения тока: 0.001A

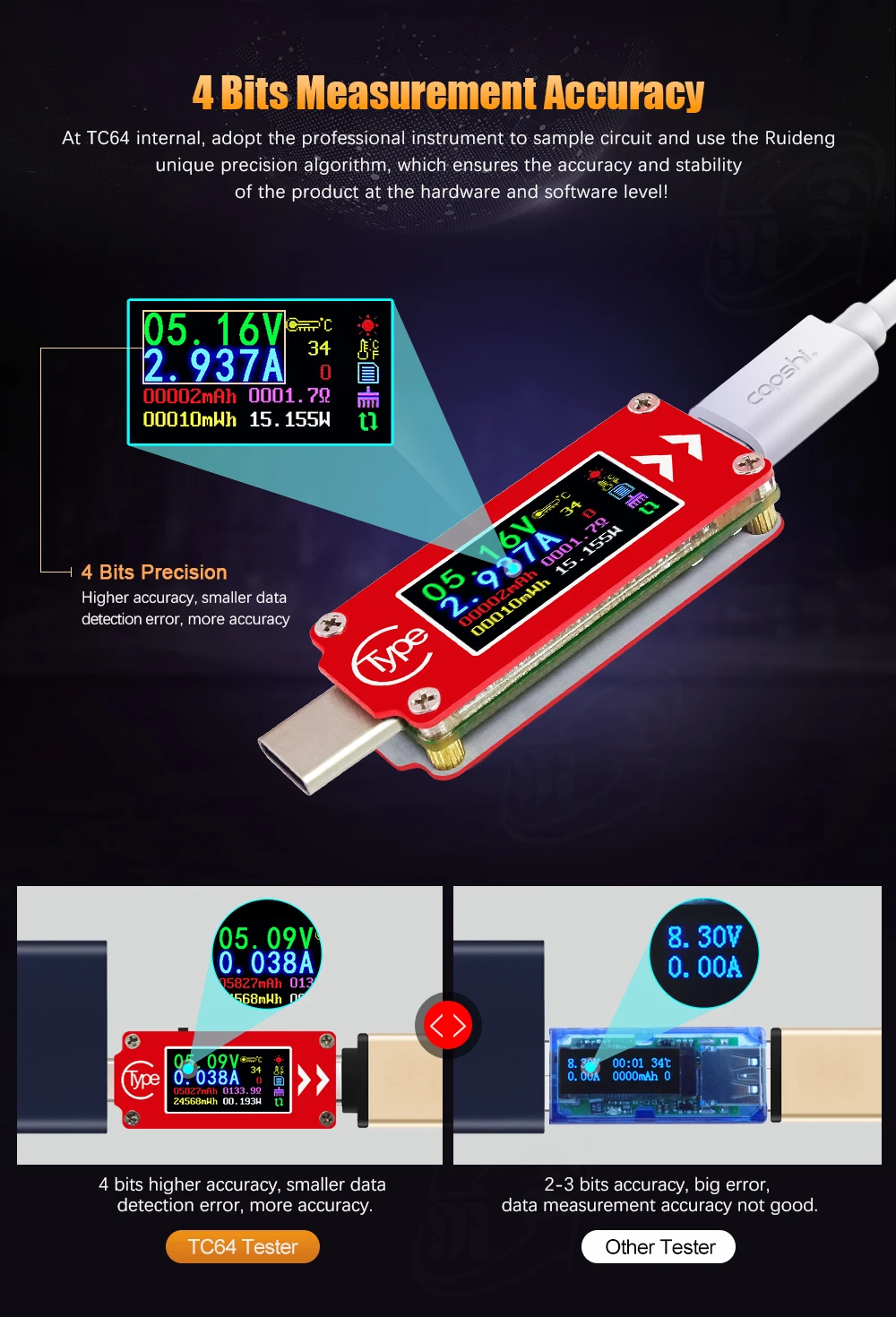

Накопление емкости: 0-99999 мАч точность измерения напряжения:± (0.8% + 4 знака при 25 ℃)

Диапазон скакумуляции энергии:0-99999mwh 999.99WhТочность измерения тока:± (1% + 4 знака, при 25 ℃)

Диапазон сопротивления нагрузки:1Ω-9999.9Ω                                      Диапазон измерения мощности: 0-120 Вт

Диапазон температур:-0 ℃ ~ 80 ℃/32 ℉ ~ 176 ℃Погрешность измерения температуры: ± 3 ℃/± 6 ℉

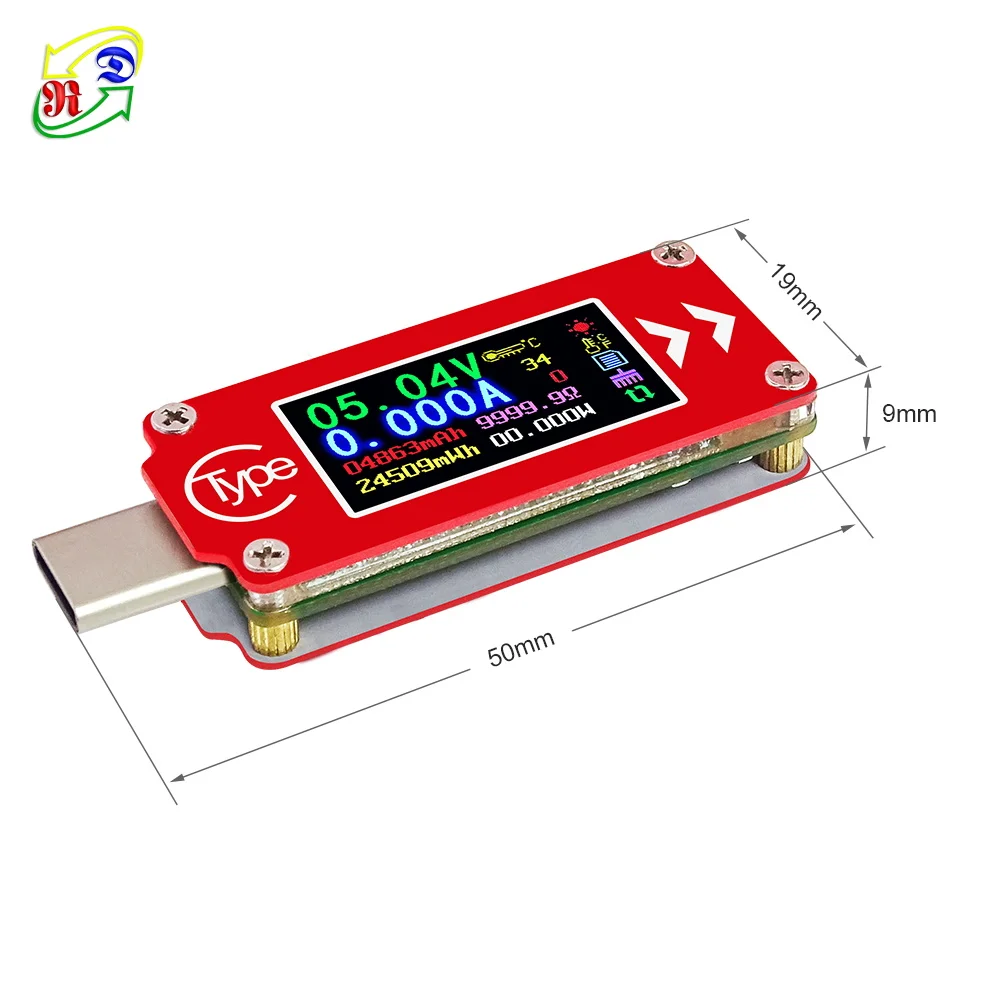

Диапазон рабочих температур: 0 ~ 45 ℃/32 ℃ ~ 113 size Размер продукта: 50 мм x 19 мм x 9 мм

Частота обновления: 2 Гц Вес изделия: 7 г (с упаковкой 14 г)

Режим быстрой зарядки: QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG

Примечание:

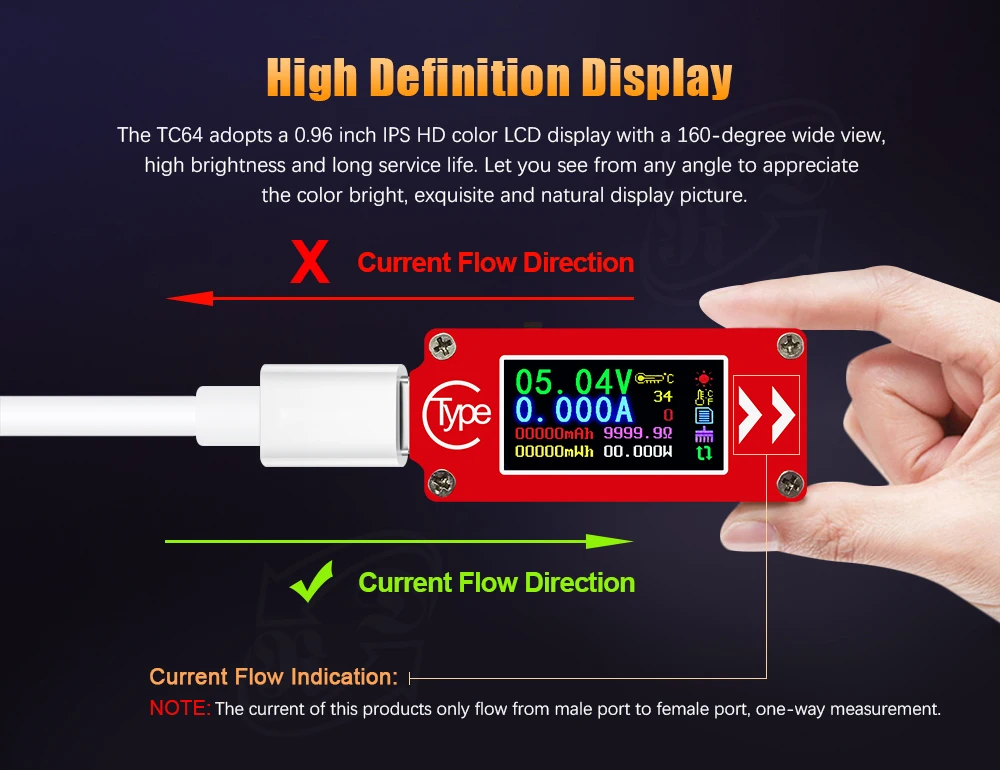

1,Ток продукта только изШтекер к гнездуСоединитель(Односторонний ток), Обратный сигнал все еще заряжен, но ток показан 0. Обратите внимание при использовании.

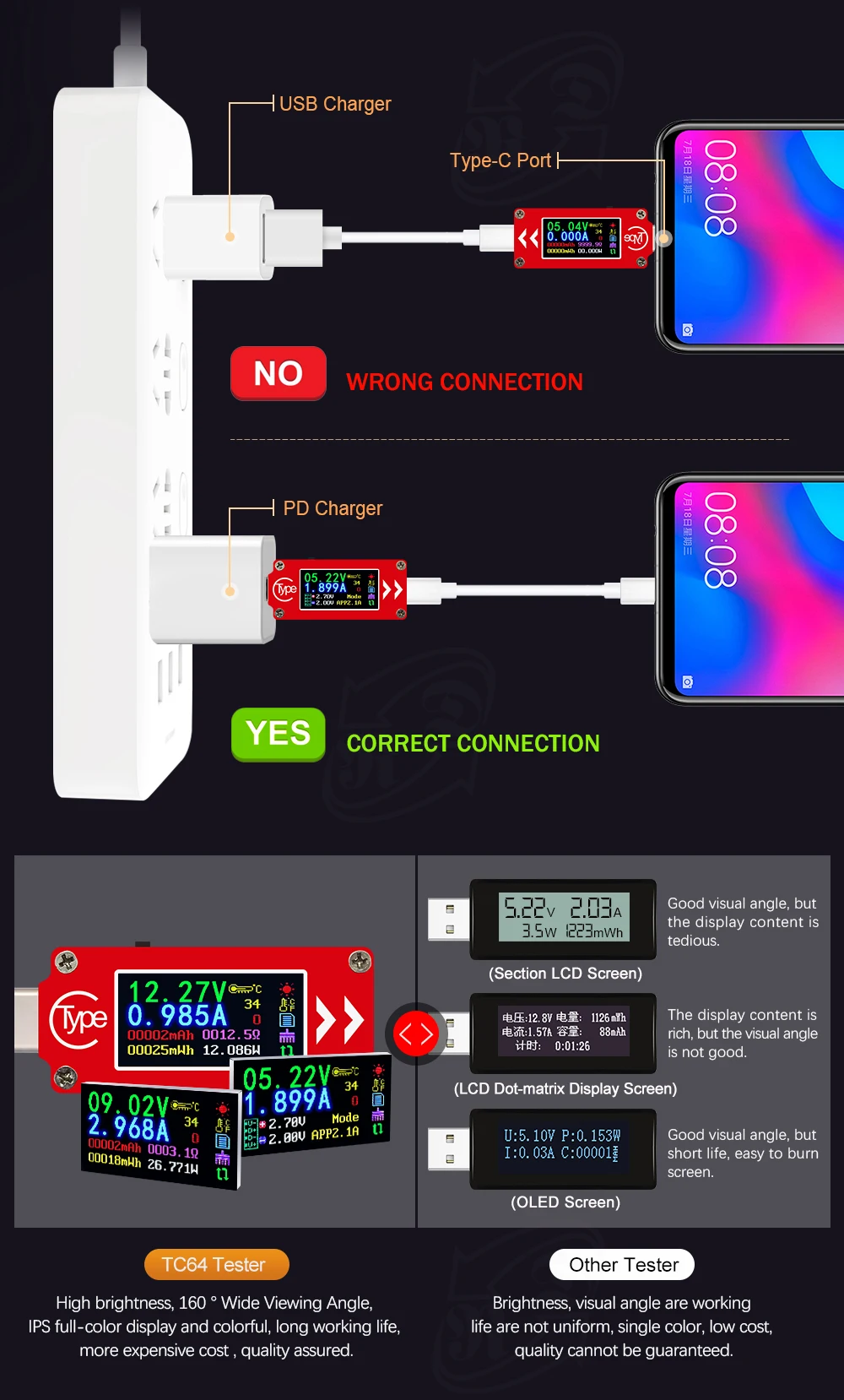

2,Если вы используете наш измеритель TC64 для подключения телефона, вы должны иметь зарядное устройство PD или иметь много конвертерных кабелей ..

2, порт Type-C-это полнофункциональный порт, поддержка быстрой зарядки Type-C и большинства устройств type-c, но не идентификационное сопротивление Type-c (без триггера type-c)

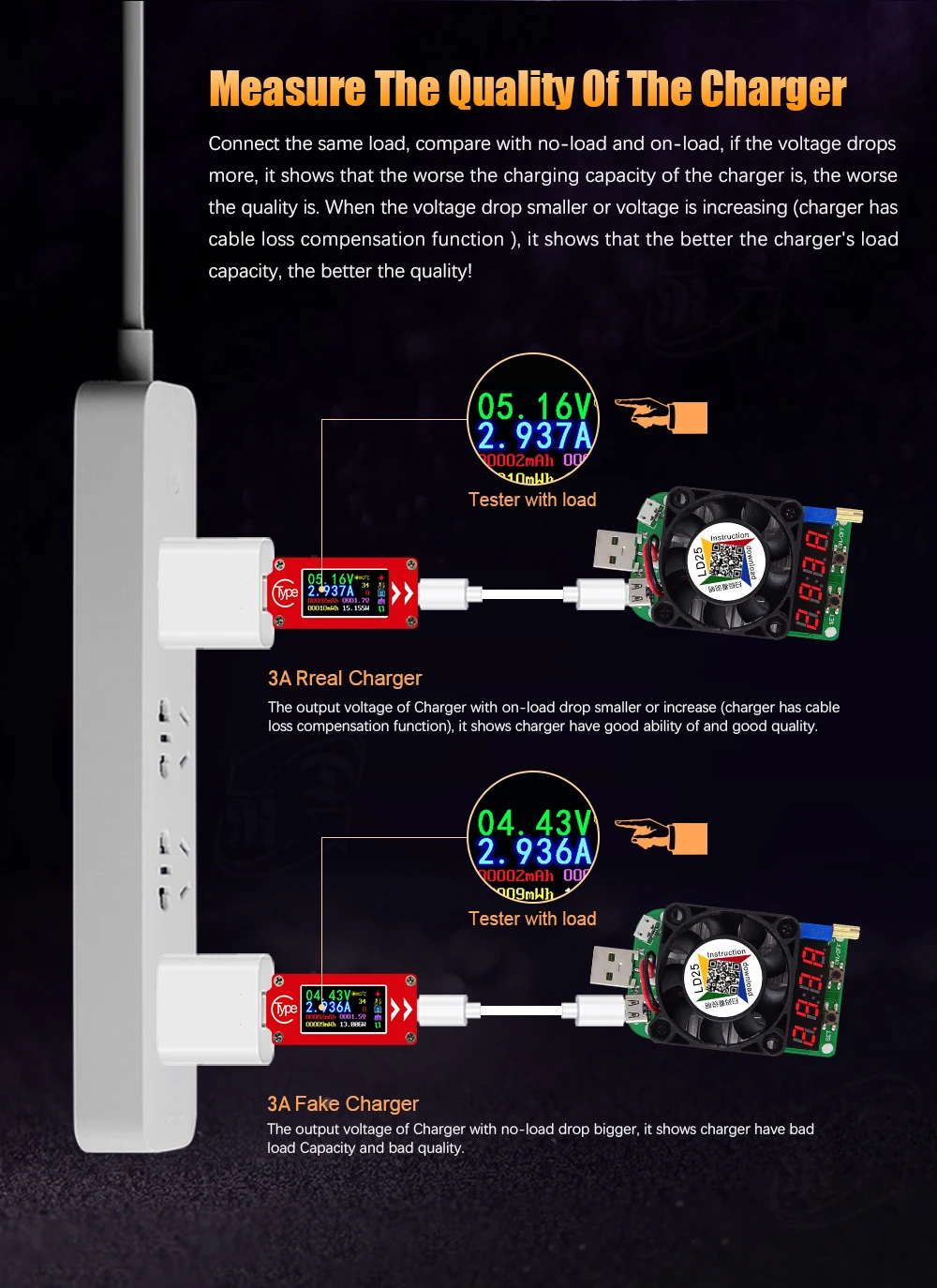

3,Применение:Измерение зарядного устройства PD; измерение автомобильного зарядного устройства PD; измерение вспышки типа C U и т. Д.

Показать:

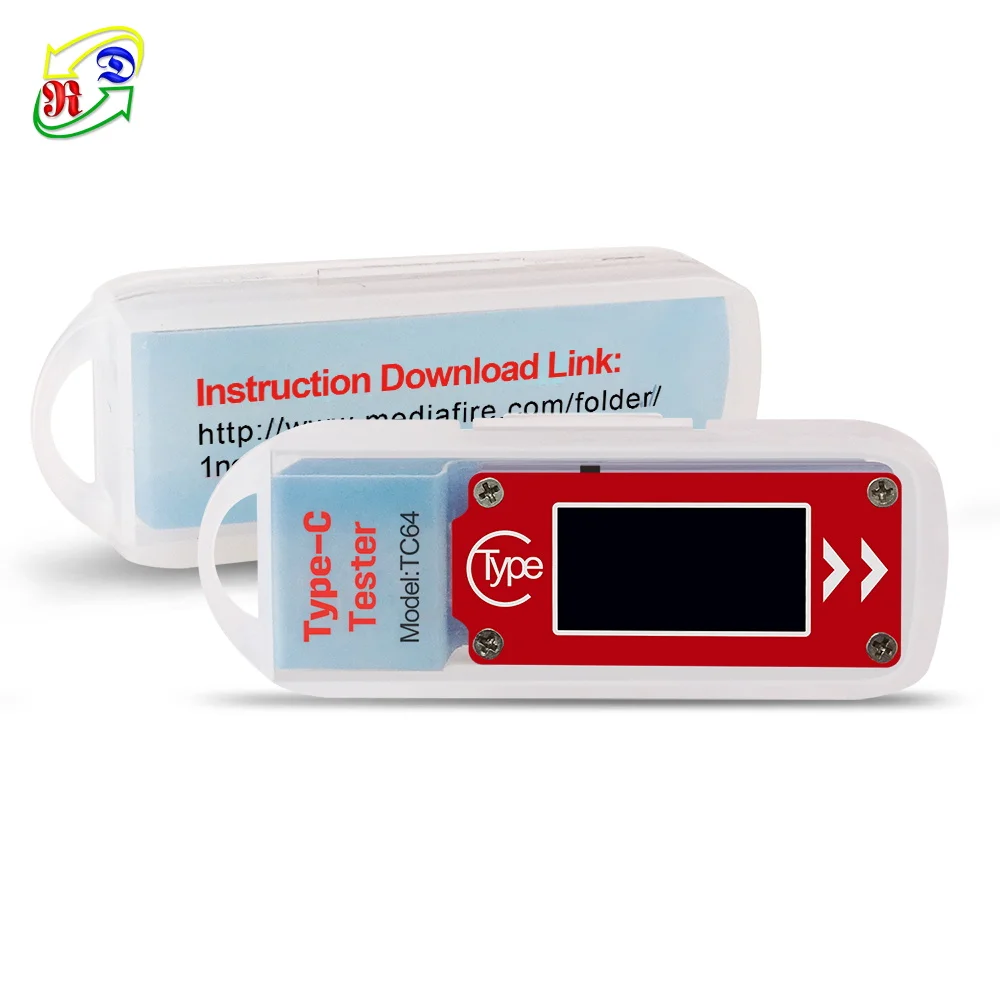

1. Руководство пользователя: http://www.mediafire.com/folder/1ne1rbus2zxzc/TC64

2.Описание видео://www.youtube.com/watch?v=x1rUT5rOgSA

Функциональный интерфейс:

Измерительный основной интерфейс распознавания быстрой зарядки

Кнопка инструкции:

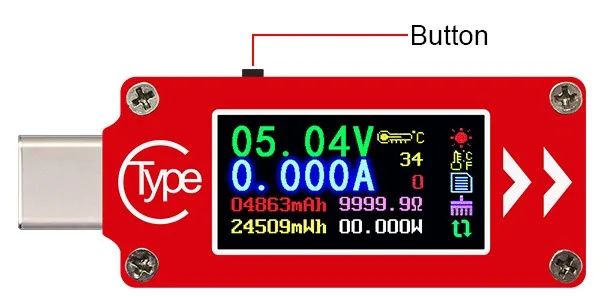

Кнопка расположена сбоку от тестера. Есть 2 вида работы, длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда.

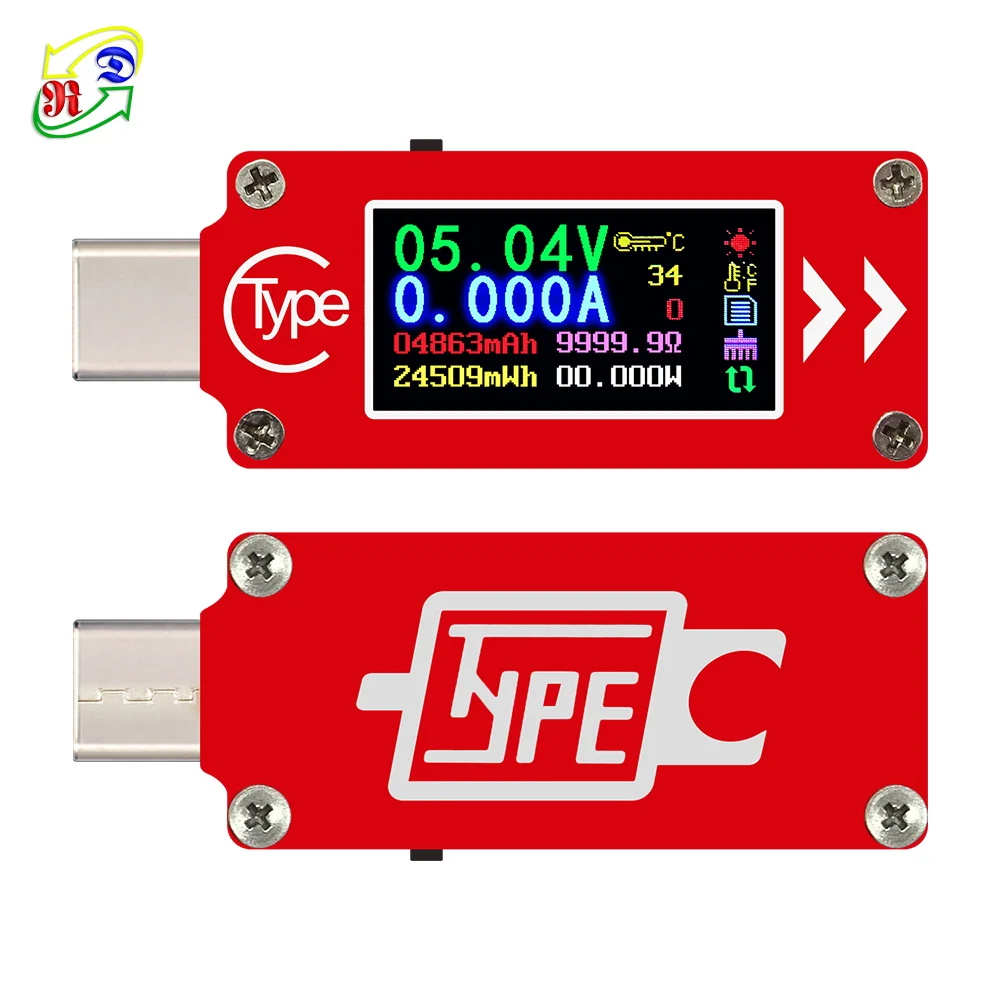

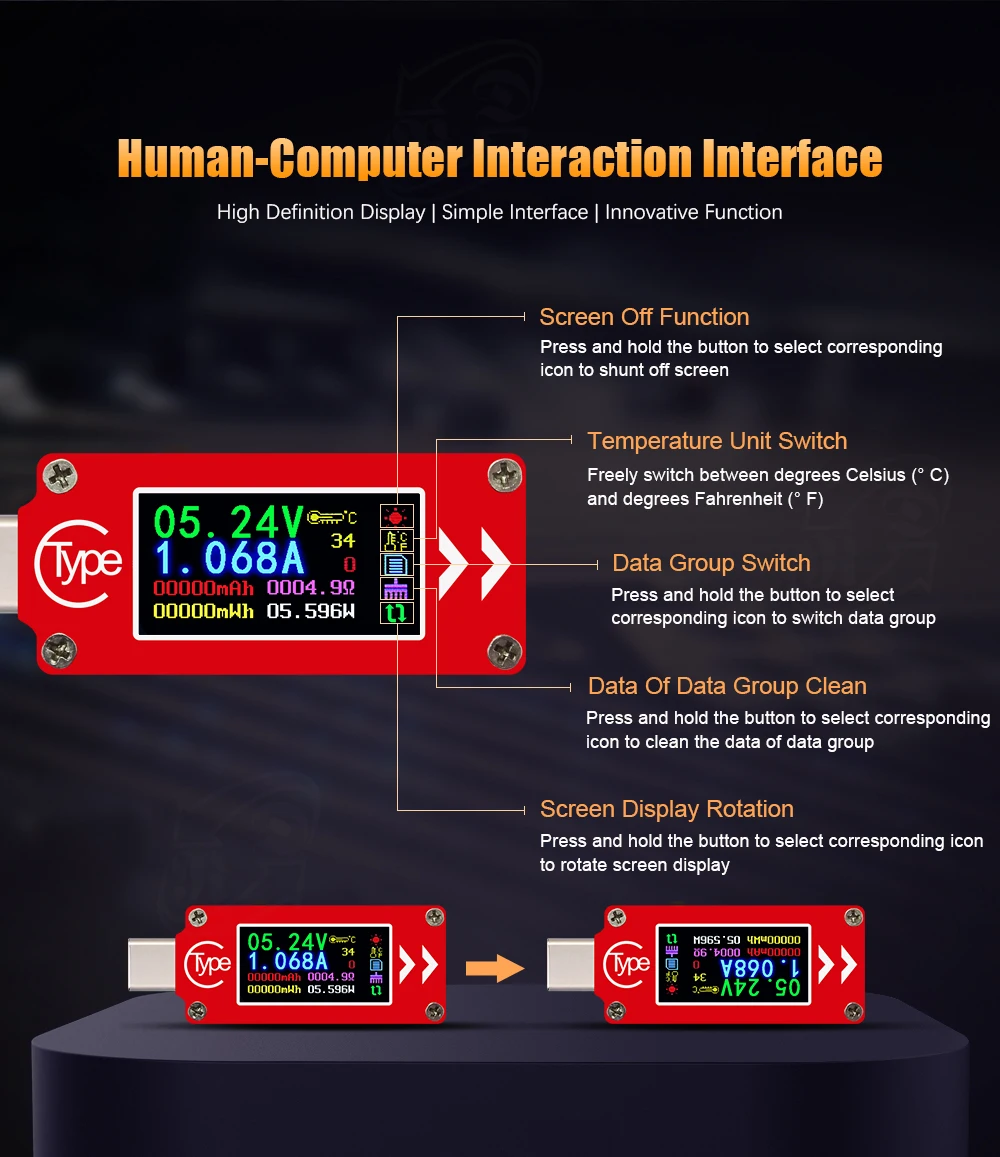

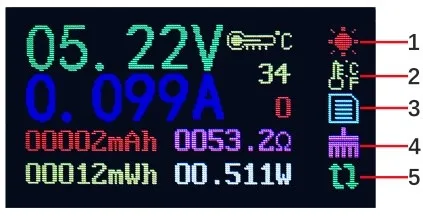

Введение функции значка

1: значок выключения экрана

2: значок переключателя блока температуры

3: значок группы данных

4: значок сброса текущей группы данных

5: значок вращения экрана

Инструкция по эксплуатации:

После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

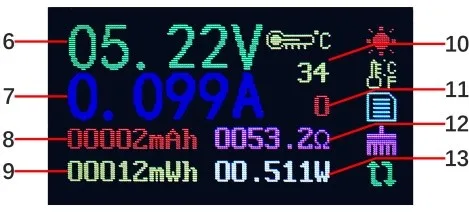

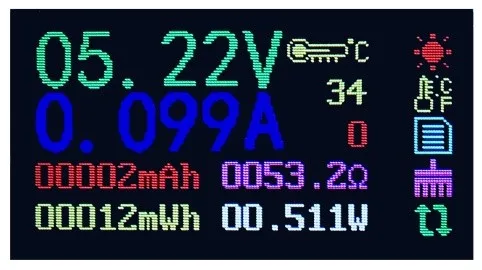

Интерфейс 1: основной интерфейс измерения.

6: значение измерения напряжения

7: значение измерения тока

8: накопленная мощность

9: накопленная энергетическая ценность

10: значение измерения температуры

11: количество группы данных

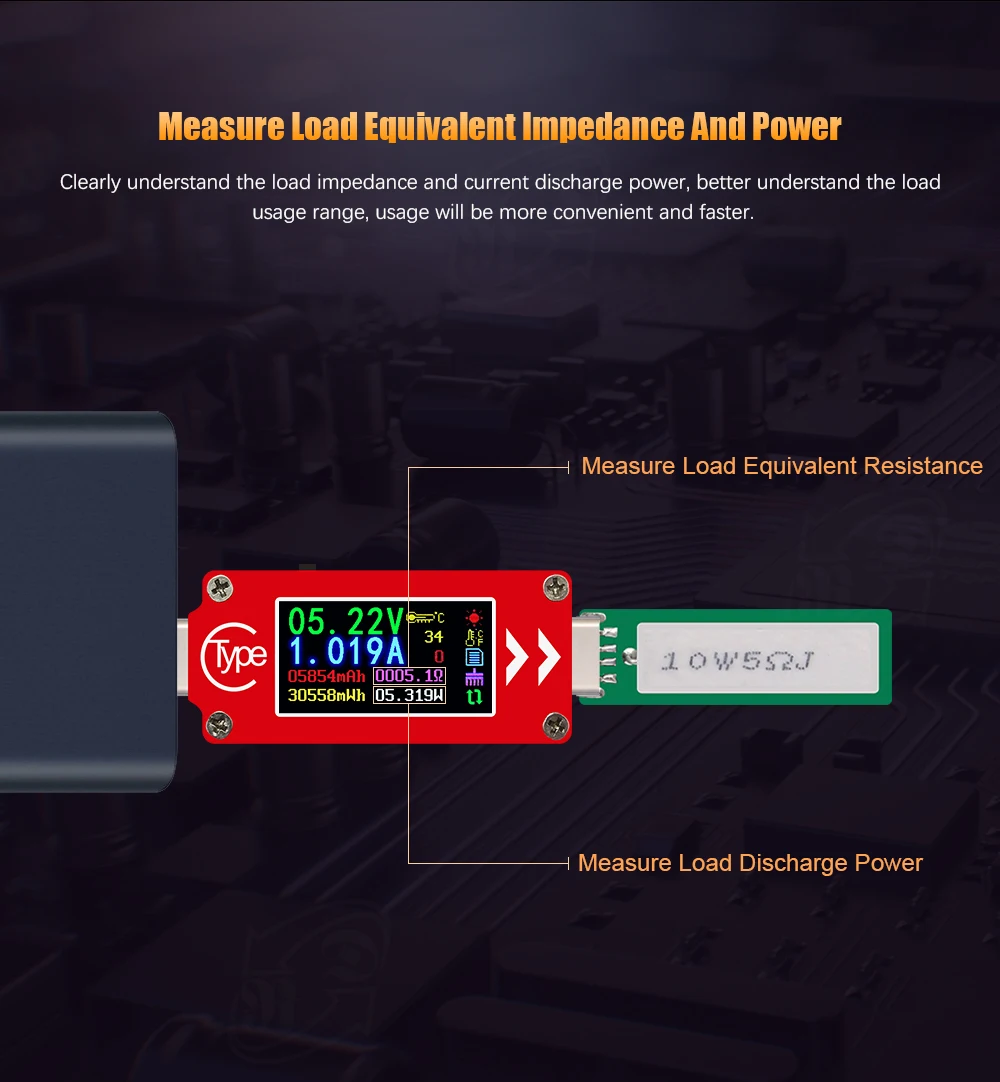

12: значение эквивалентного сопротивления нагрузки

13: Измерение мощности Valu

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

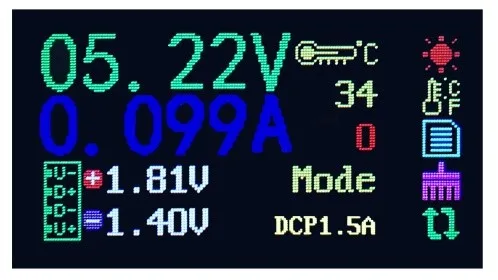

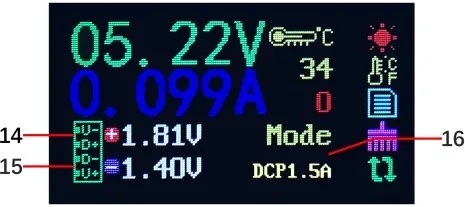

Интерфейс 2: интерфейс распознавания быстрой зарядки:

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14: D +: (DP) уровень положительного сигнала.

15: D-: (DM), уровень отрицательного сигнала данных.

16: Отображение режима зарядки

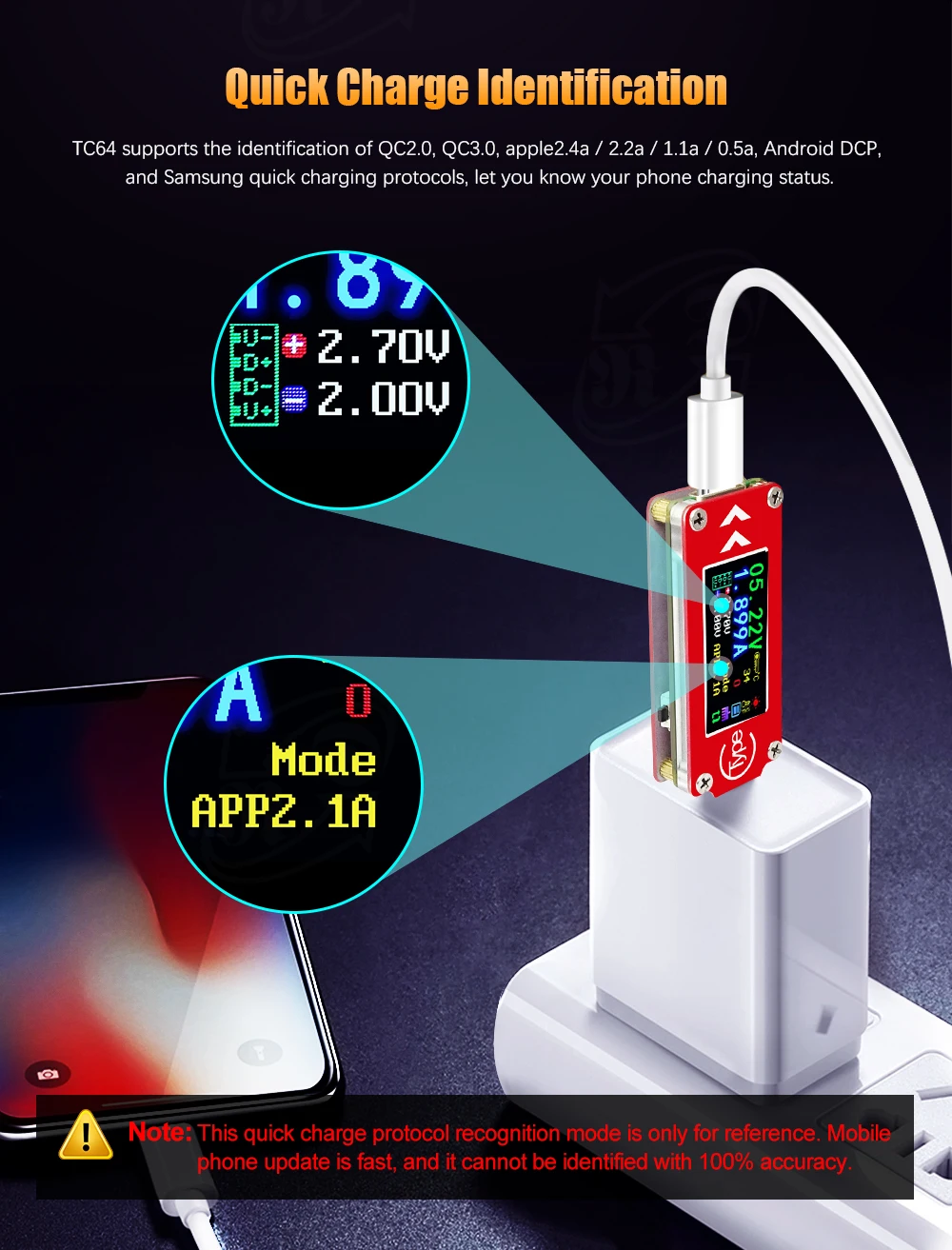

D + и D-данные только для справки, не очень точность. Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG. (Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)

Настройка параметров:

Нажмите и удерживайте кнопку, пока соответствующий значок не будет выбран и отображен (фон значка становится черным и синим), затем ослабьте кнопку, чтобы реализовать функцию

Нажмите и удерживайте кнопку, значок выключения экрана будет выбран и отображен, затем ослабьте кнопку, экран будет выключен, затем нажмите кнопку или включите снова, дисплей будет гореть снова

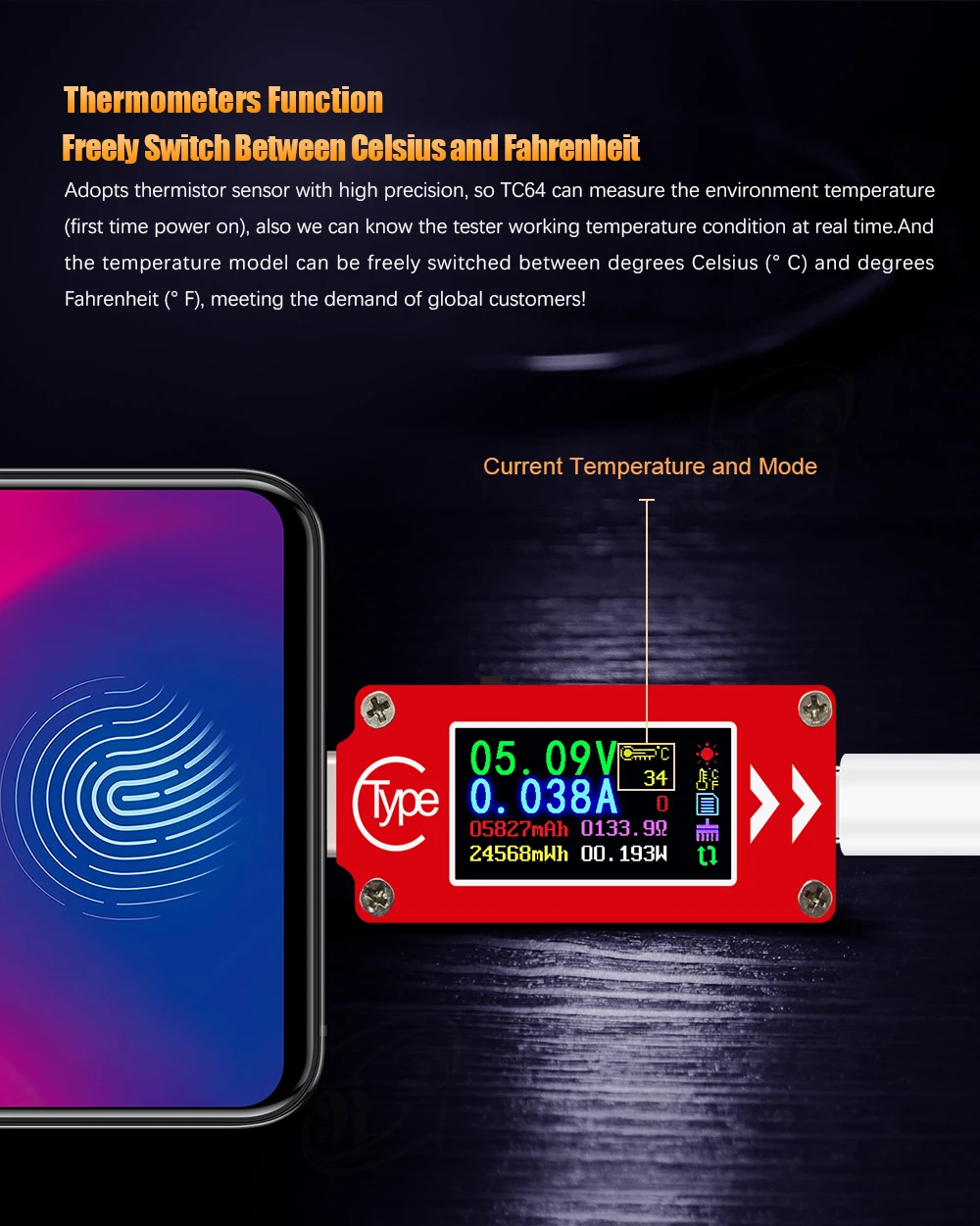

. Нажмите и удерживайте кнопку, значок переключателя блока температуры будет выбран и отображен, затем ослабьте кнопку, блок температуры будет переключен. Градусный Цельсия-это Единица температуры по умолчанию

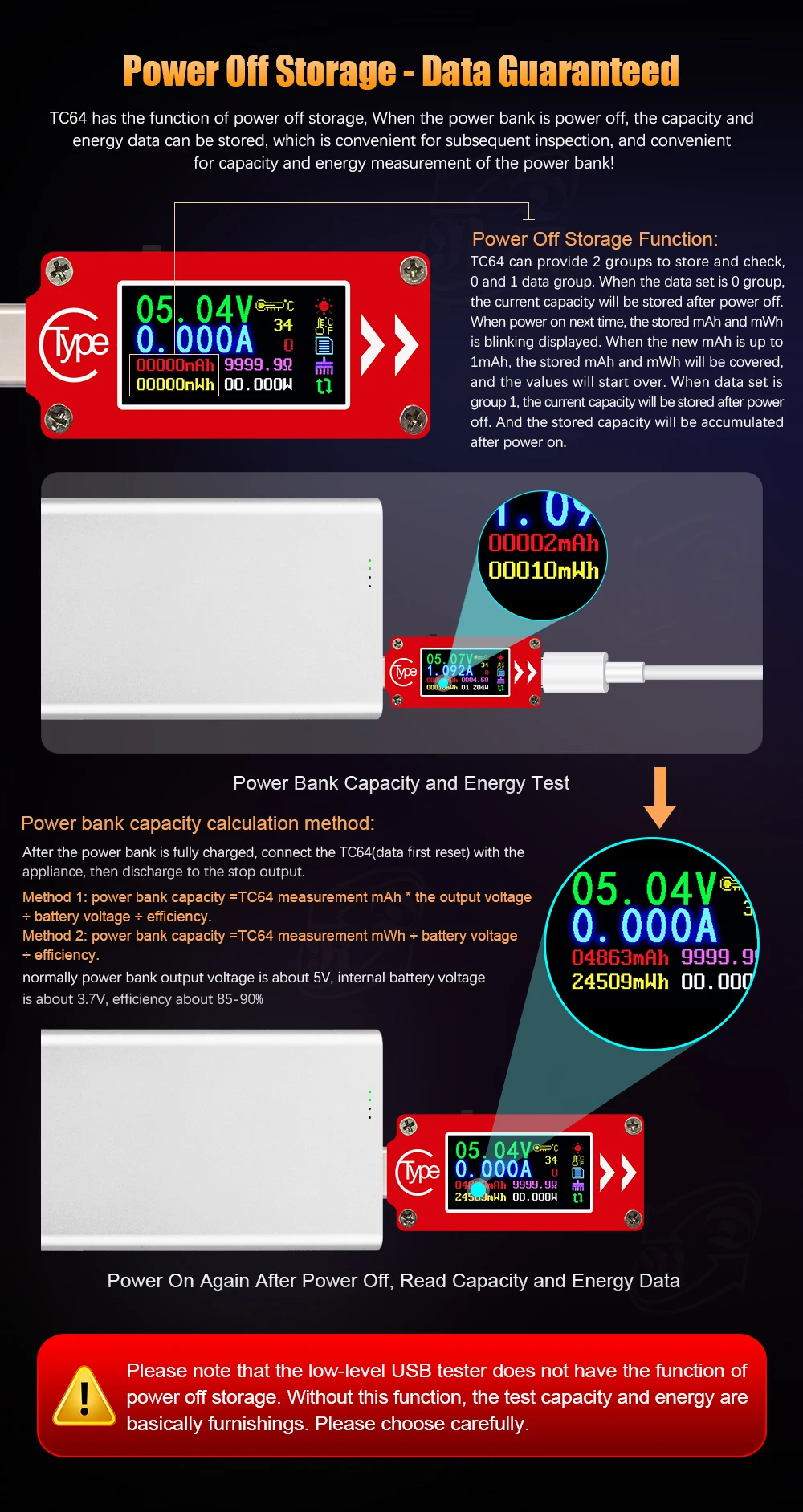

Нажмите и удерживайте кнопку, значок группы данных будет выбран и отображен, затем ослабьте кнопку, группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группу данных. Когда набор данных равен 0 группе, емкость тока будет храниться после выключения питания. При включении питания в следующий раз на дисплее будут мигать сохраненные mAh и mWh. Когда новая мА · ч до 1 мА · ч, сохраненные мА · ч и МВтч будут покрыты, и значения начнутся. Когда набор данных входит в группу 1, емкость тока будет храниться после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, текущий значок сброса группы данных будет выбран и отображен, затем ослабьте кнопку, данные текущей группы данных будут сброшены.

Нажмите и удерживайте кнопку, значок вращения экрана будет выбран и отображен, затем потеряет кнопку, экран будет вращаться на 180 градусов и сохранен автоматически, что удобно для последующего использования

Применение:

Измерение зарядного устройства PD; измерение автомобильного зарядного устройства PD; измерение вспышки типа C U и т. Д.
