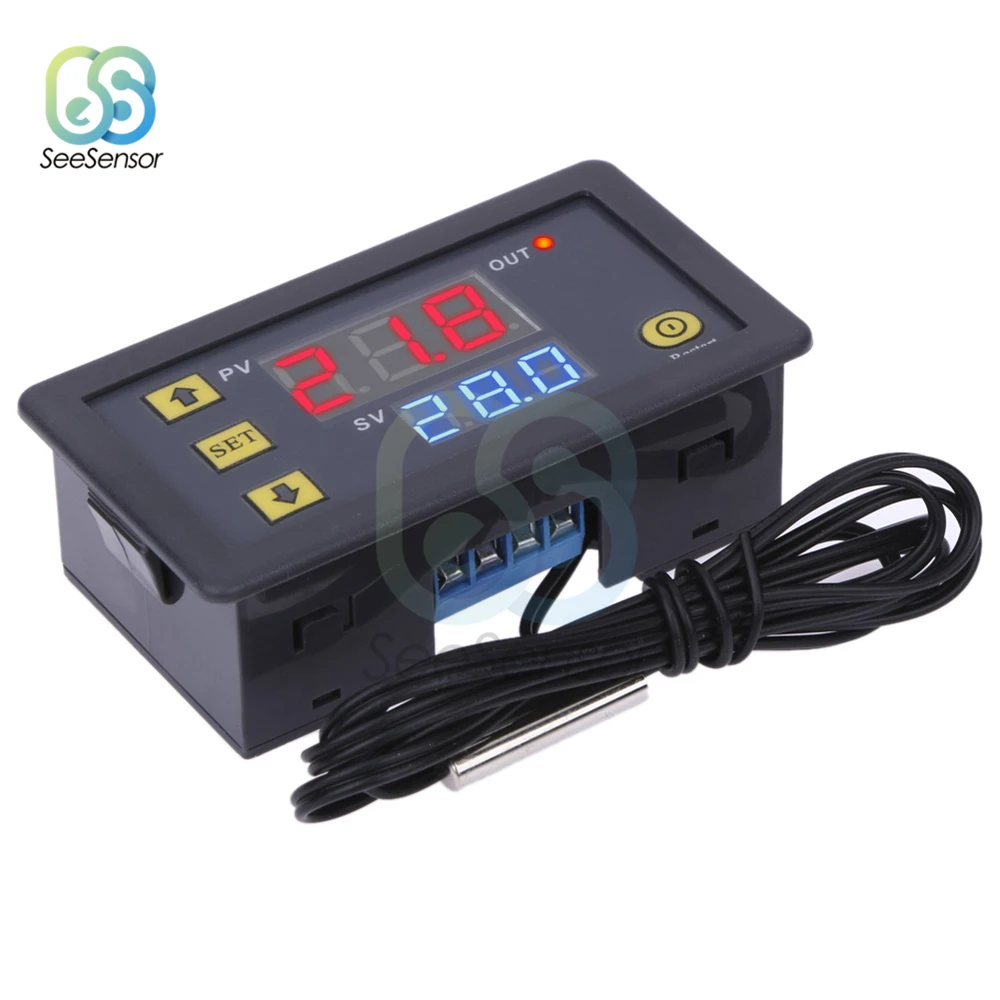

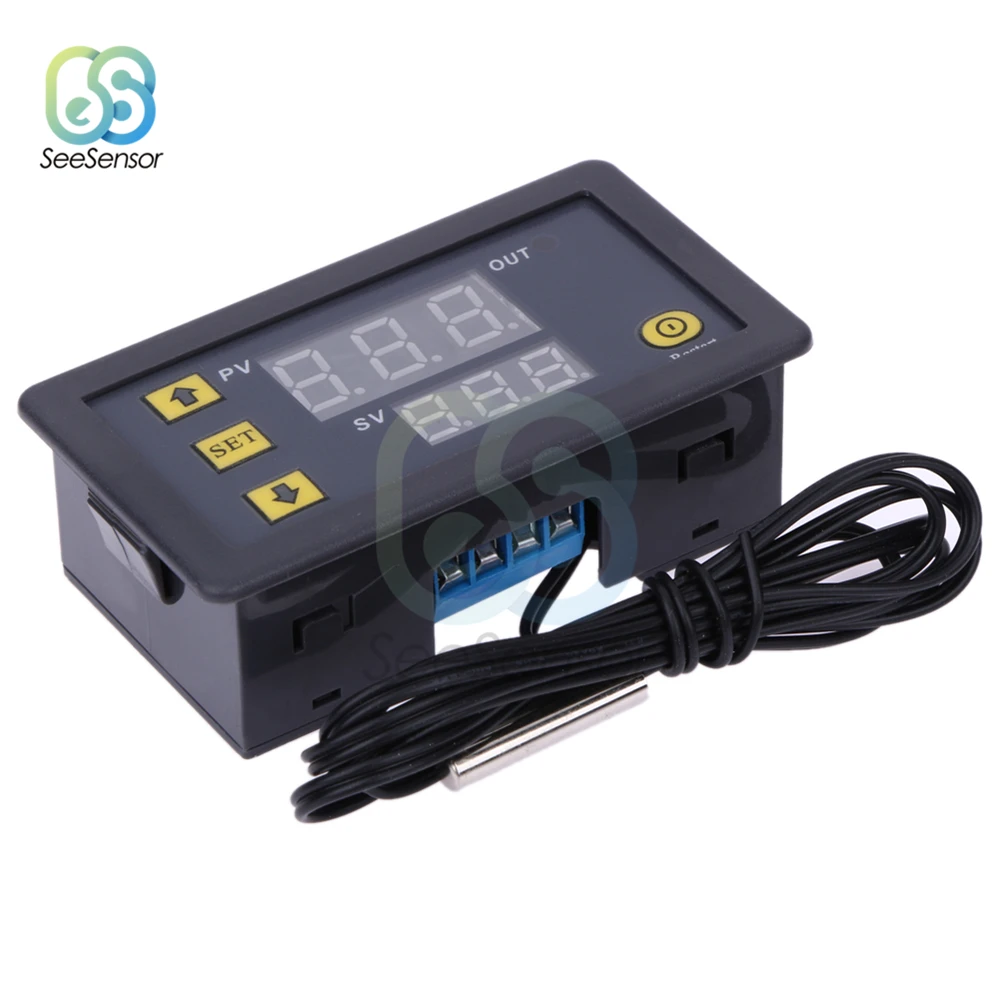

Цифровой терморегулятор W3230 постоянный ток 12 В 24 в 110 220 переменного тока

Цифровой терморегулятор W3230 постоянный ток 12 В 24 в 110 220 переменного тока

Описание:

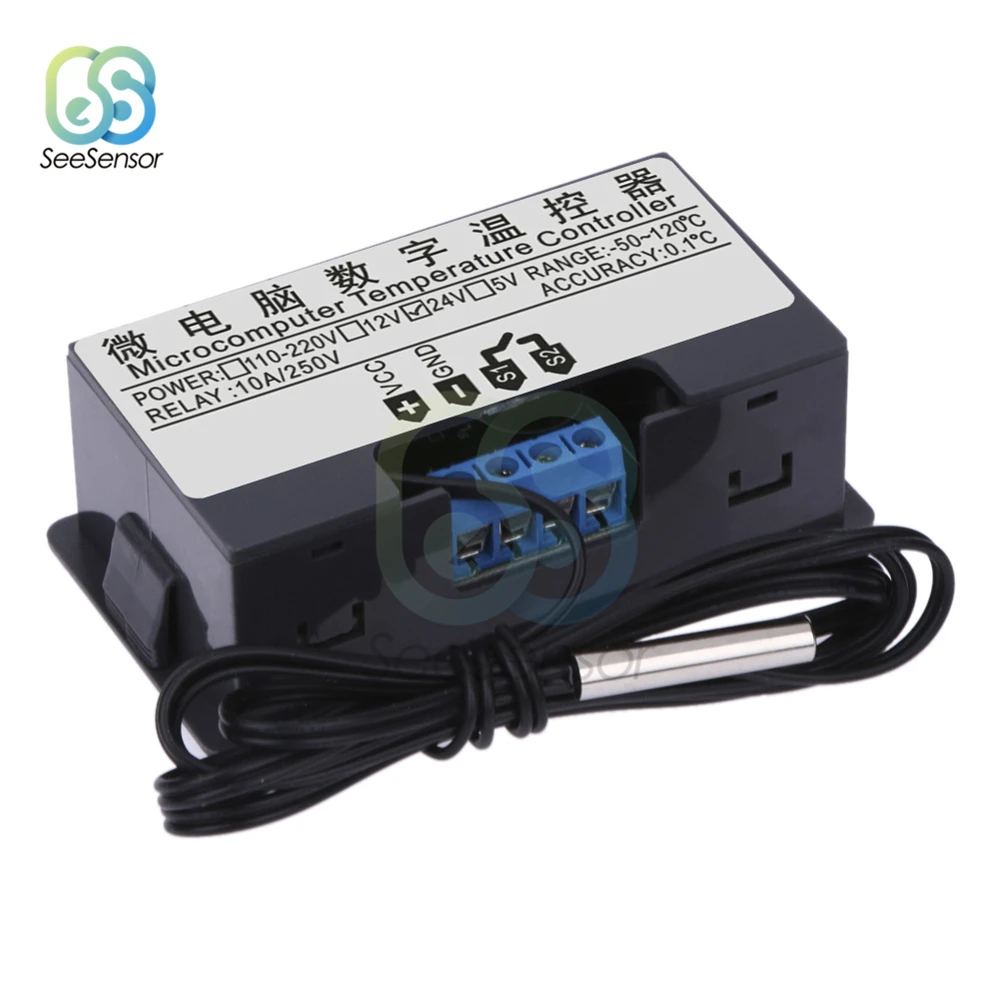

W3230

• Мини-контроллер температуры.

• С четким светодиодный дисплеем для лучшей читаемости.

• Широкий диапазон измерения температуры.

• Контроль нагрева или охлаждения.

• Все параметры настройки могут быть сохранены после короткого замыкания.

• Релейный выход.

• Высокая точность управления 0,1 по Цельсию

• Используется для бытовой морозильной камеры, резервуара для воды, холодильника, промышленного охладителя, парохода, промышленного оборудования и другой системы контроля температуры.

• Источник питания: 12 В постоянного тока/110 В переменного тока-220 В

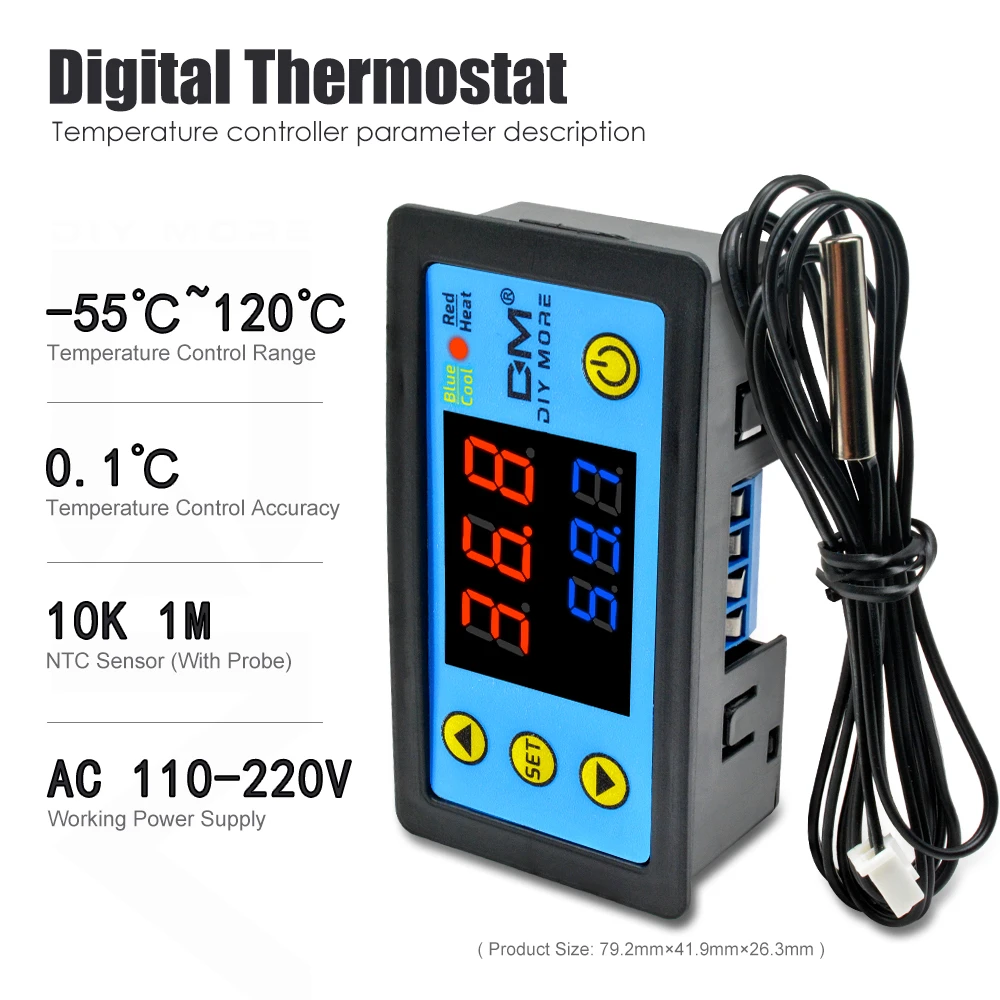

• Диапазон контроля температуры:-55 °-120 °

• Коэффициент разрешения: 0,1 °C(-9,9-99,9); 1 °C (другой диапазон)

• Цвет отображения: красный/синий

• Точность измерения: ± 0,1 °C

• Точность управления: 0,1 °C

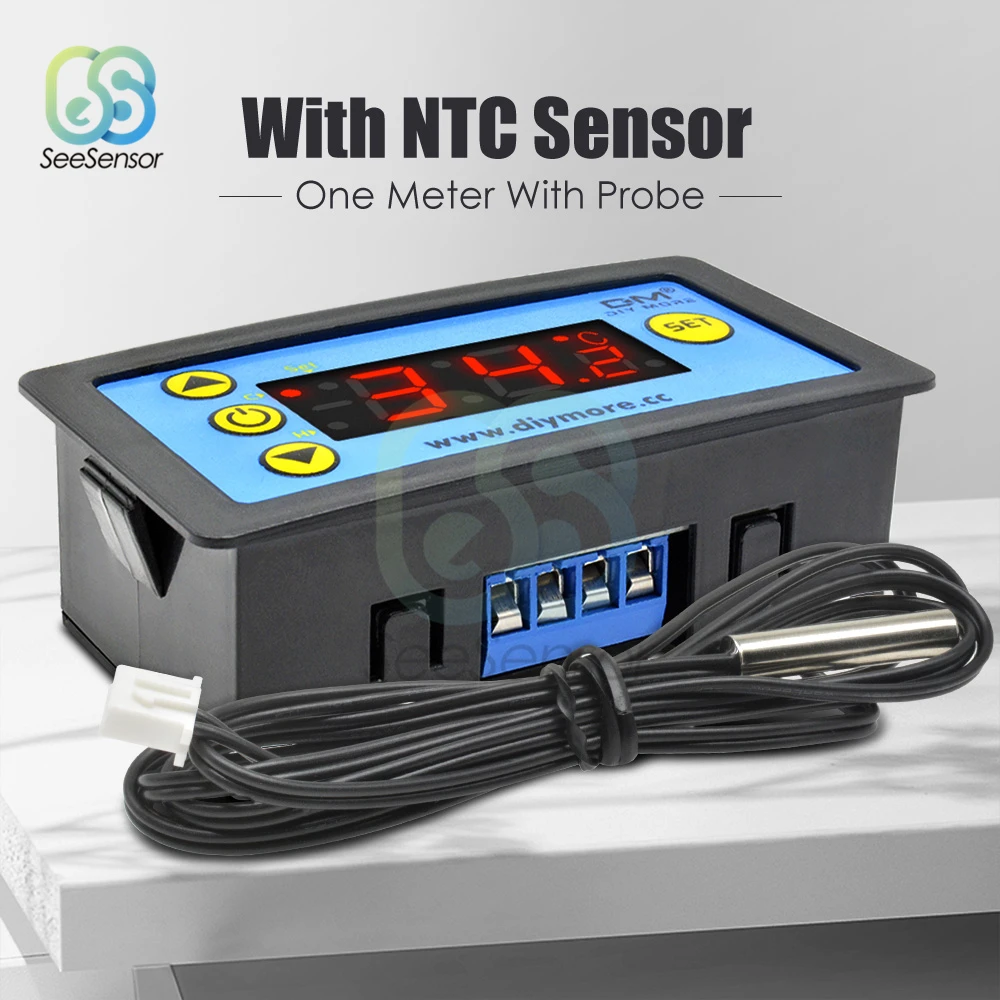

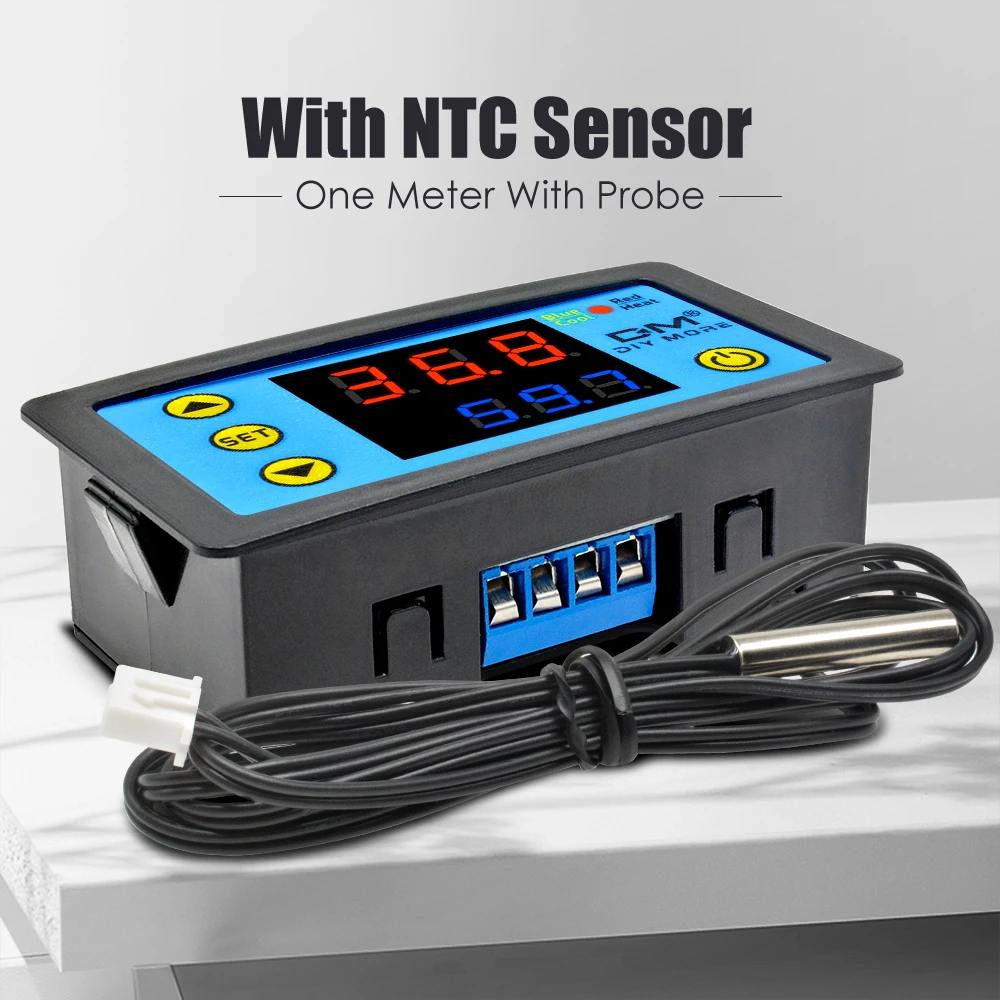

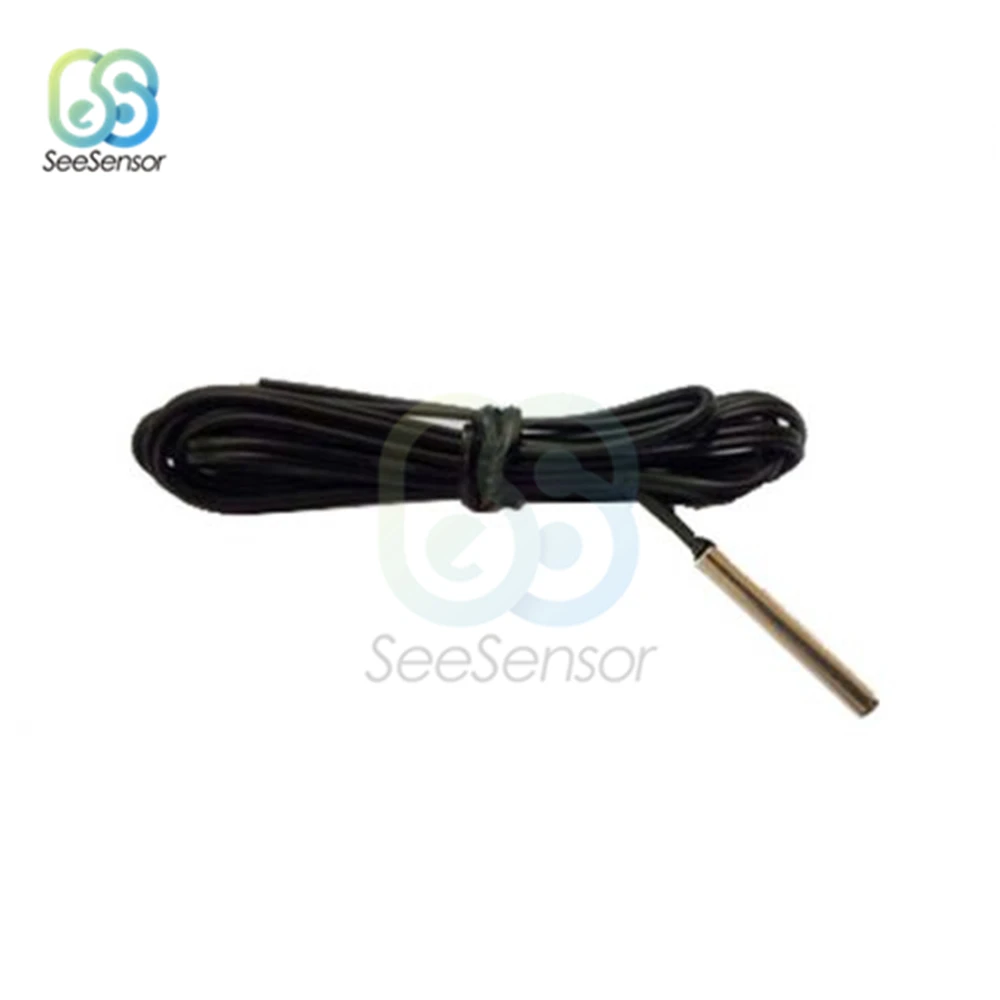

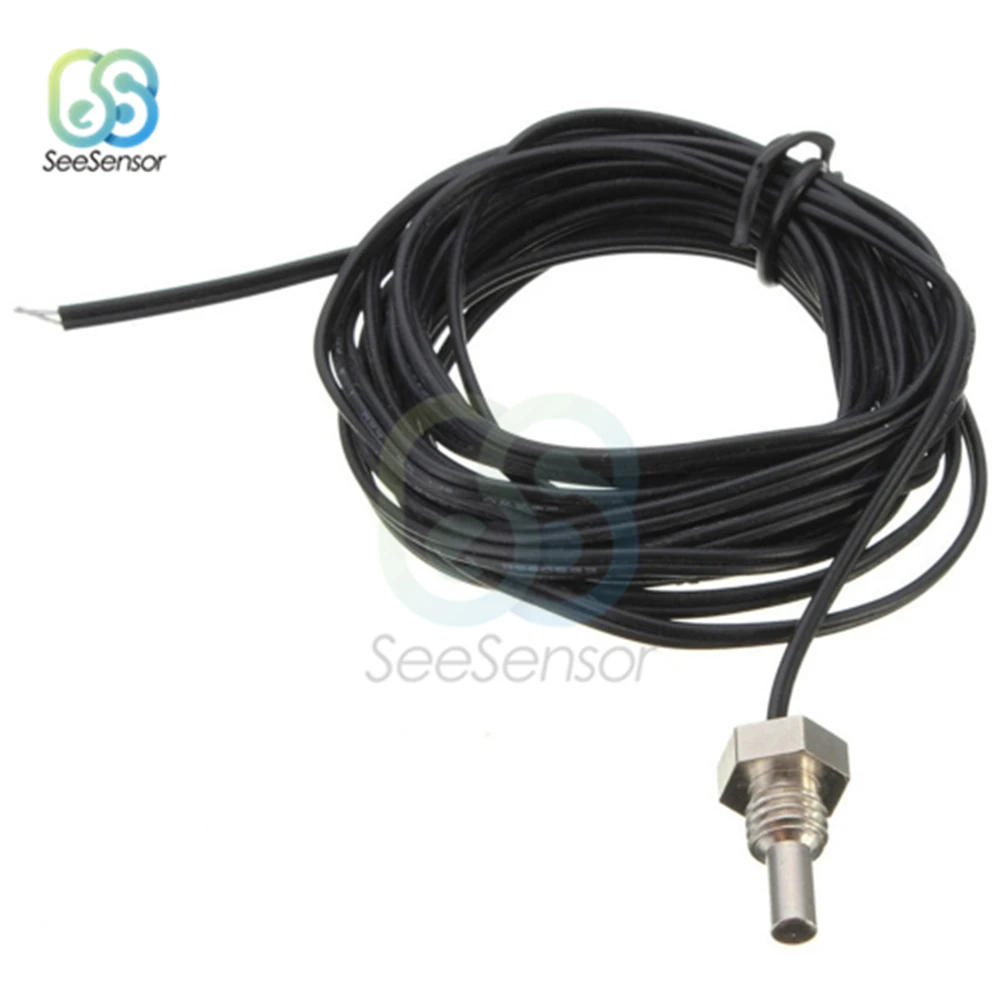

• Датчик: NTC10K водонепроницаемый датчик

• Выход: контакт реле Ёмкость 20A 12V /10A 220V

• Экологические требования: -10-60 °C, влажность 20%-85% RH

• Размер: 79 мм * 43 мм * 26 мм

• Размер резки: 73 мм * 39 мм

• Провод датчика: 1 метр

Таблица кодов:

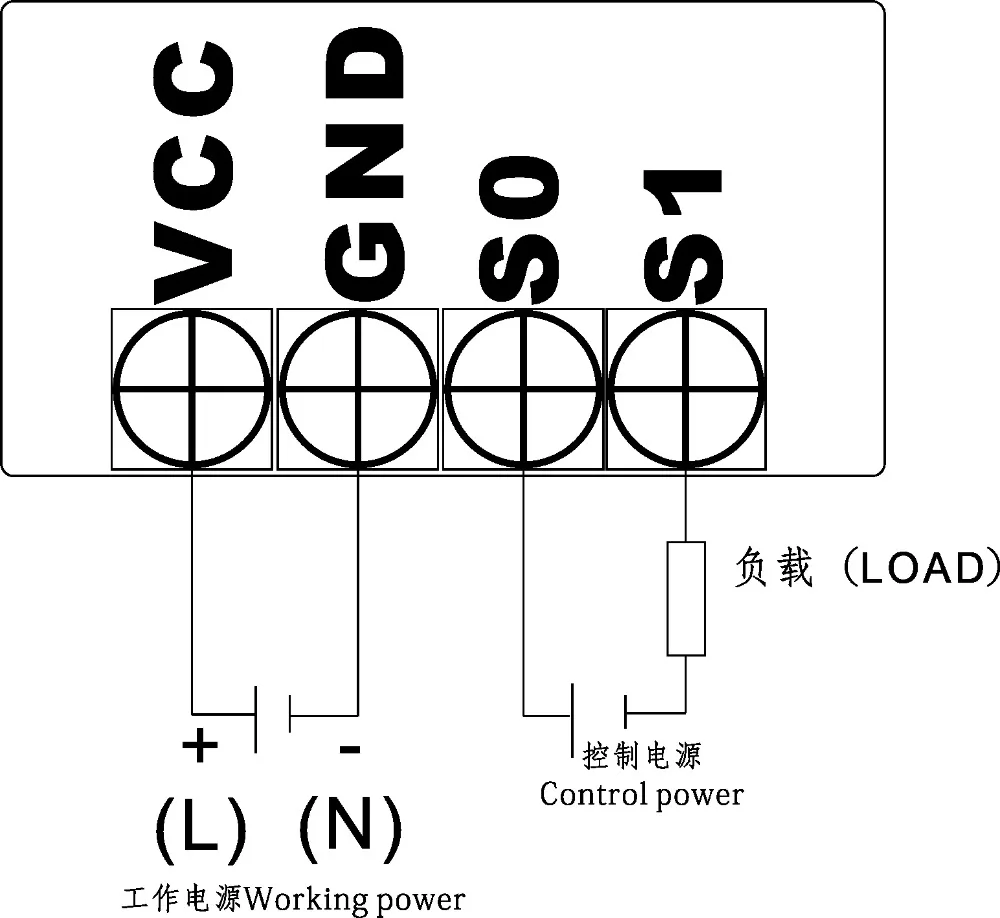

Схема проводки:

12 В постоянного тока

110 В-220 В переменного тока

W3231

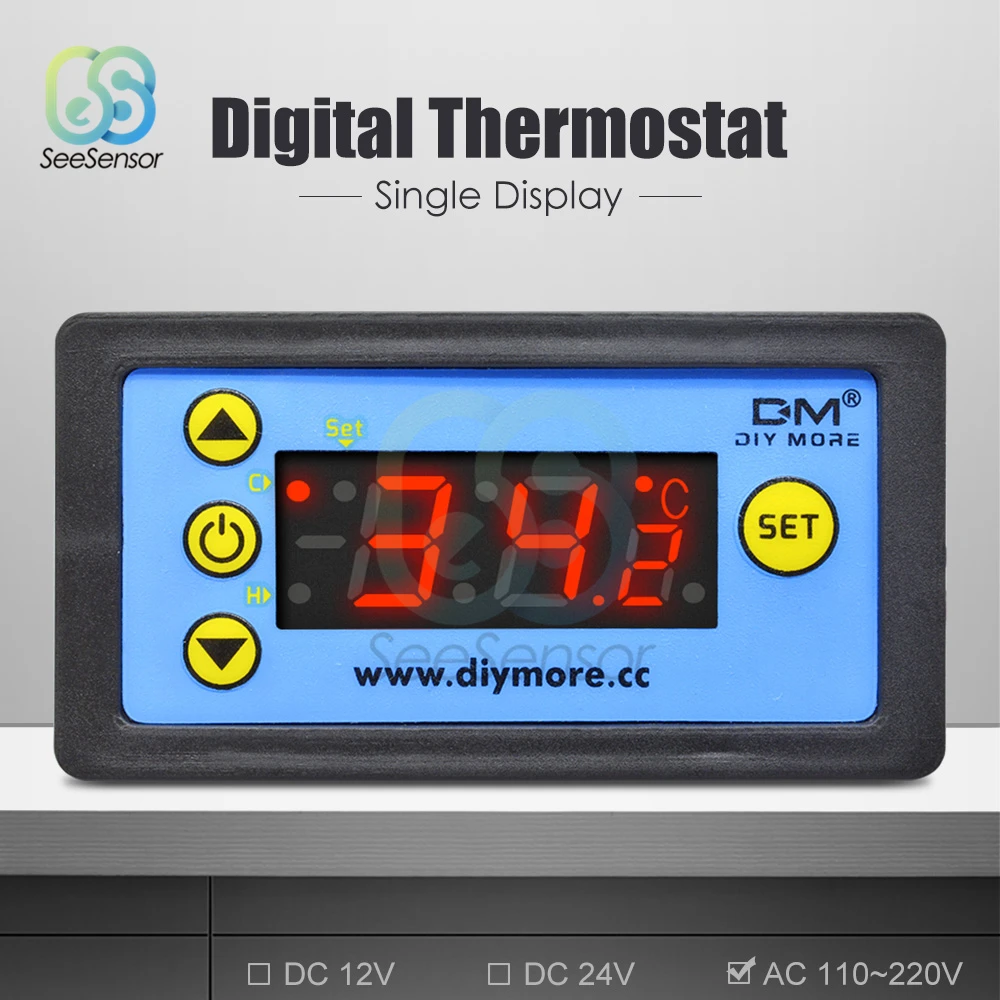

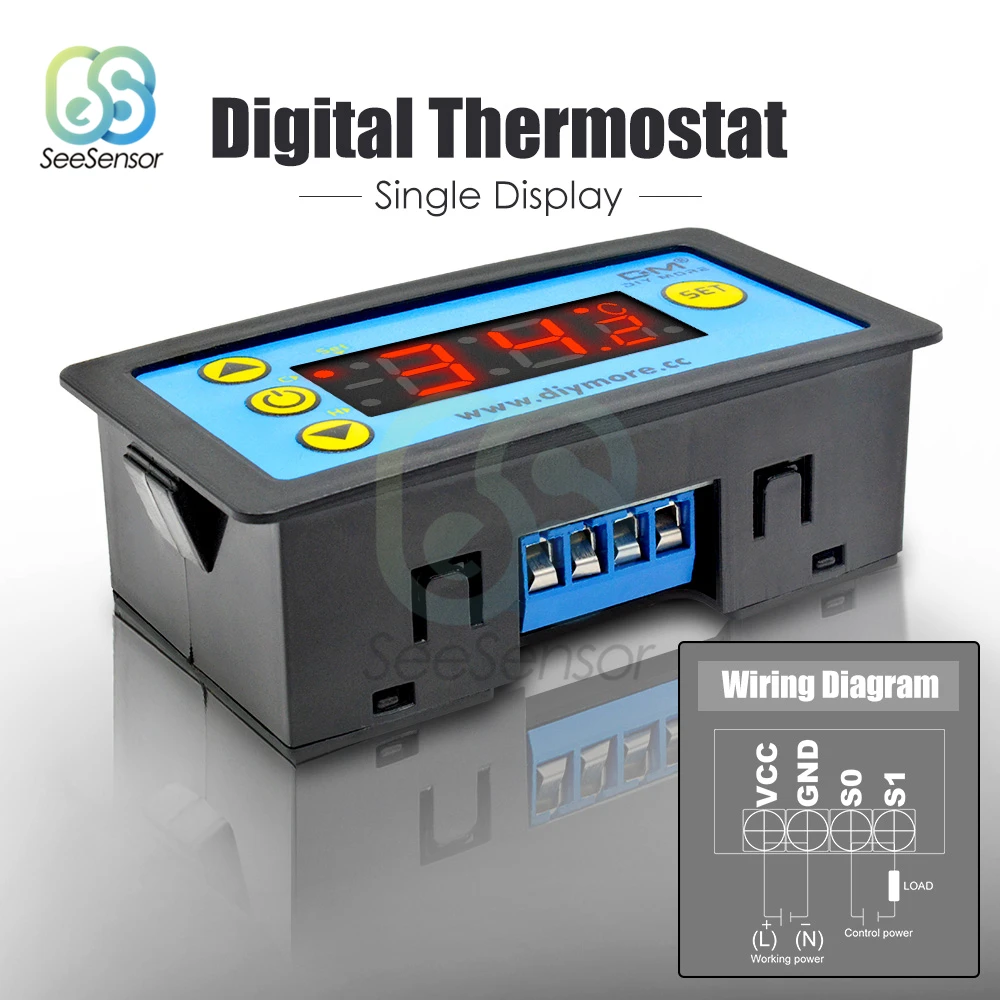

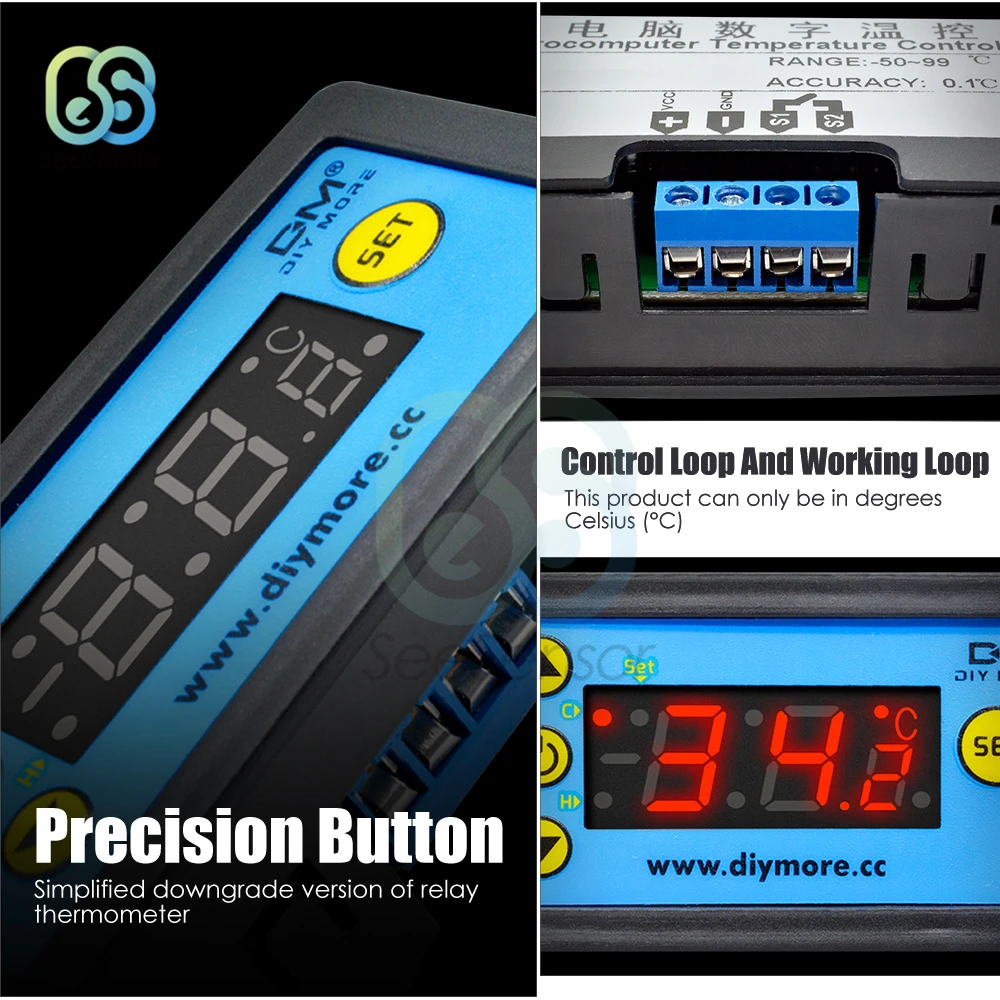

Контроллер температуры с одним дисплеем

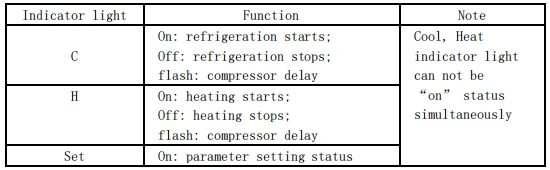

Индикатор-светильник

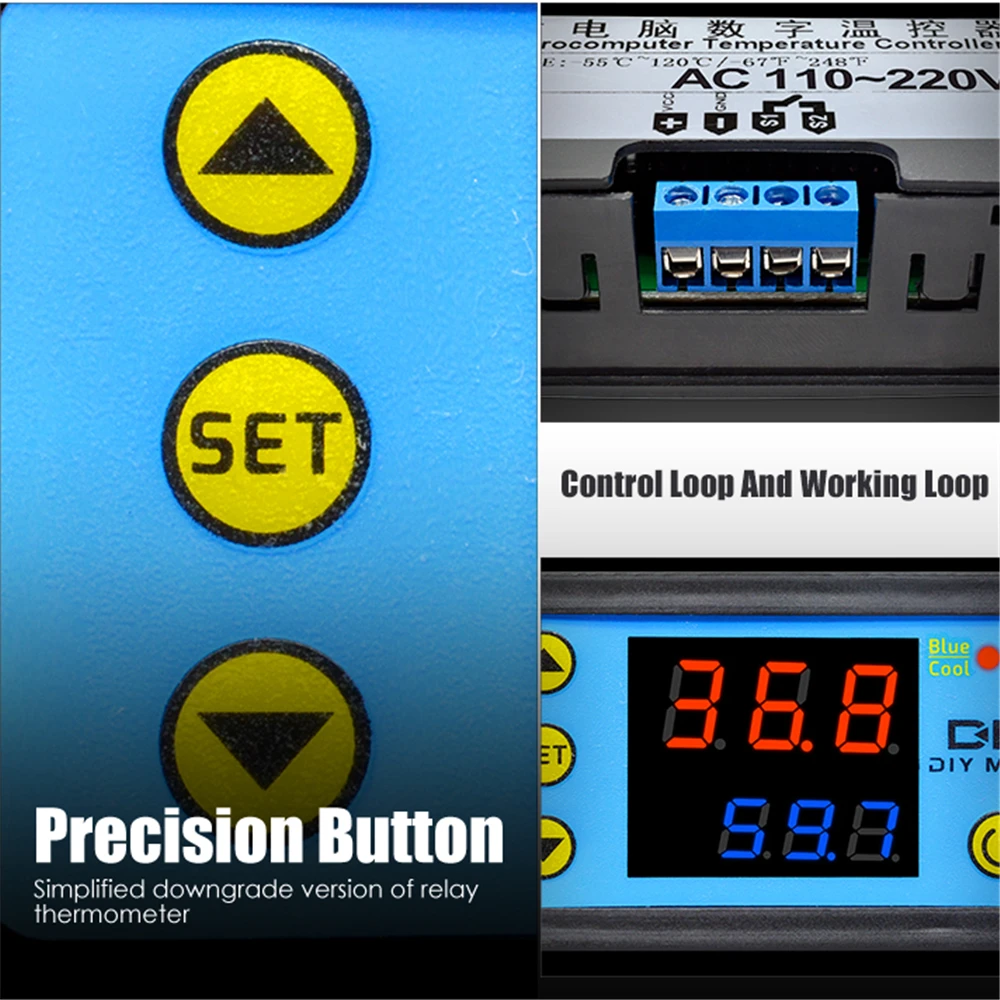

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии, нажмите и отпустите кнопку «▲» один раз мгновенно, он отображает значение настройки температуры; Нажмите и отпустите кнопку «▼» один раз мгновенно, он отображает значение разницы. Он возвращается для отображения нормального состояния отображения температуры в 2s.

2. Способ установки параметров:

При нормальном рабочем состоянии контроллера нажмите «Набор"Ключ для 3s или более для входа в режим изменения параметров, и"НаборСветодиодный светильник, на экране отображается первый код меню «F1». Нажмите кнопку «▲», чтобы избежать помех, провод датчика вниз-свинца и питания должен быть сохранен на расстоянии или «▼» ключ для страницы вверх и вниз пункт меню, чтобы найти соответствующий код, нажмите «Набор”Ключ для отображения значения набора параметров текущего меню. Нажмите и удерживайте кнопкуНабор», Нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать значение настройки параметров текущего пункта меню. Нажмите и удерживайте обаНабор"Ключ и" key "ключ или" ▼ "ключ одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки нажмите и отпустите кнопку «», чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не будет работать в течение 30 секунд, система не сохранит модифицированный параметр, экран снова отобразит нормальную температуру. Экранный дисплей «Er», если ошибка появляется во время сохранения параметров, и вернуться к нормальному рабочему статусу 3 секунды.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображать «Er», если ошибка выхода, нажмите любую клавишу в это время, и он восстановит значение по умолчанию и войдет в обычный рабочий режим. Рекомендуется сбросить значение параметра в этом состоянии

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контролем состояния «off», нажмите и удерживайте кнопку «» для 3s, чтобы включить контроллер.

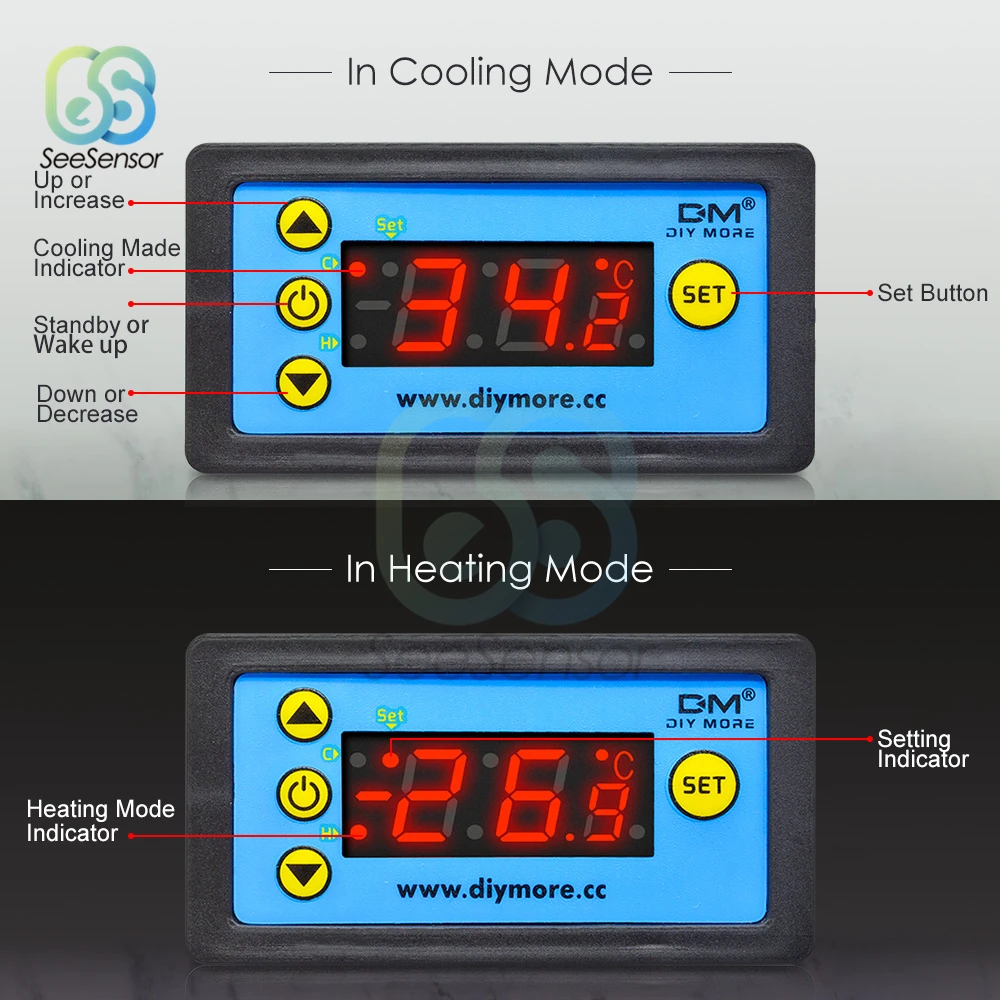

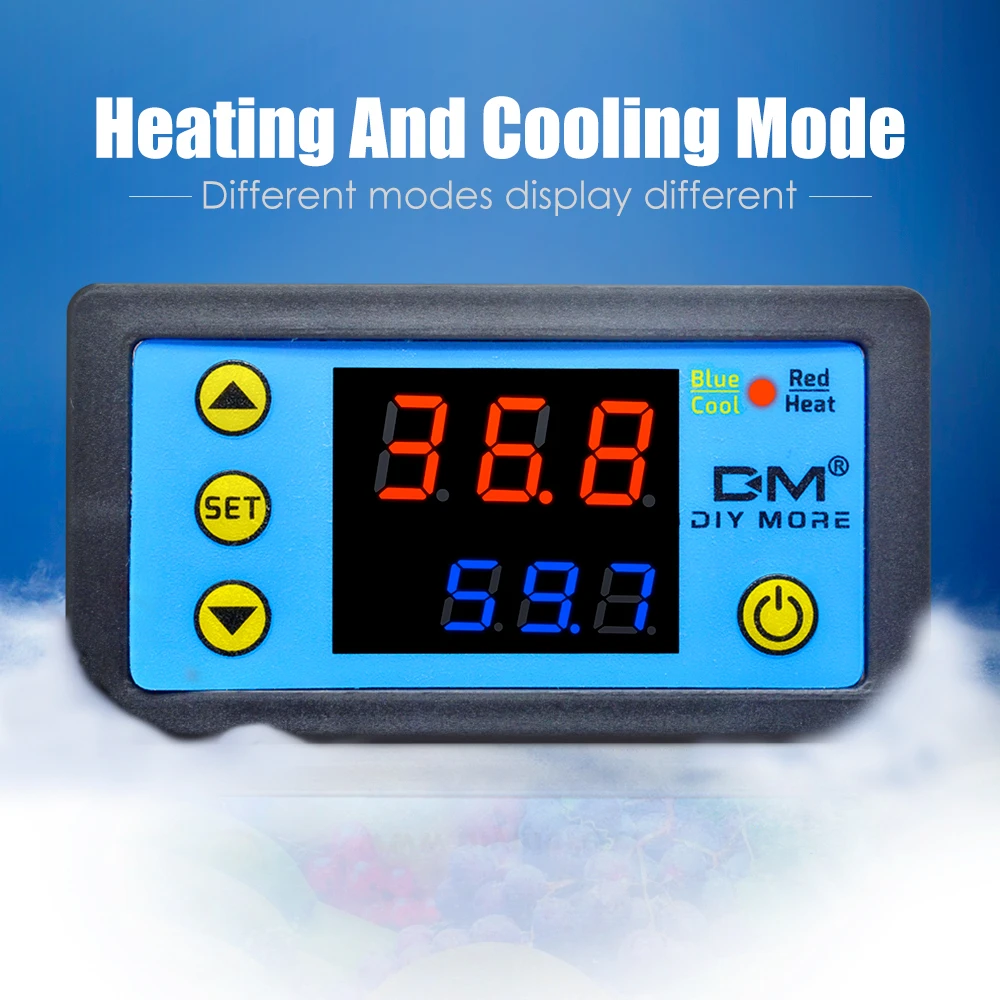

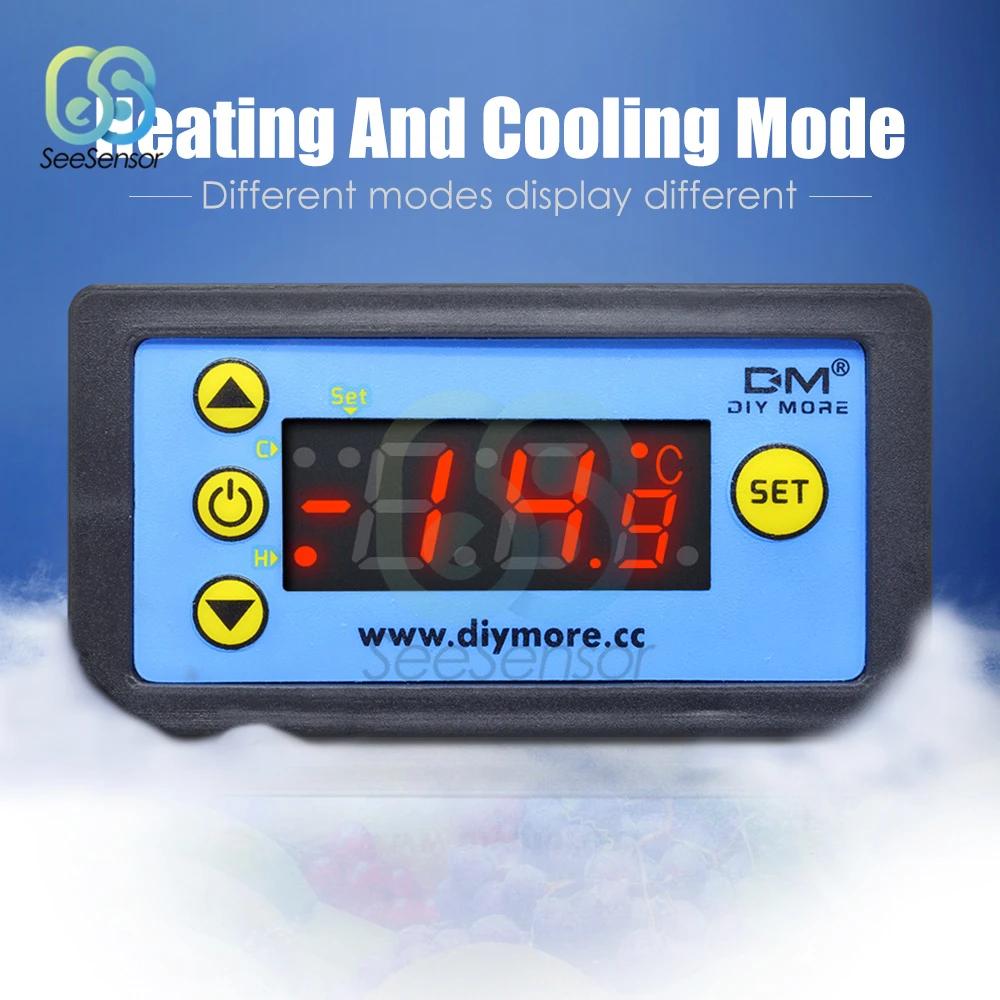

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник в тех случаях, когда в снятии мерок temperature≥temperature заданное значение + разница значений, и холодильное реле подключен; «cool» индикатор светильник не начнет мигать, это означает, что холодильное оборудование находится под защитой от задержки компрессора; При измерении температуры ≤значение набора температуры, включенный светильник индикатора охлаждения и реле охлаждения отключаются.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение ≤the температуры установленного значения-разница значений» и «тепло» индикатор светильник, и теплового реле подключается; В тех случаях, когда температура измерения ≥ температуры заданных значений светодиодный светильник «тепло» выключен, и тепловое реле отключается.

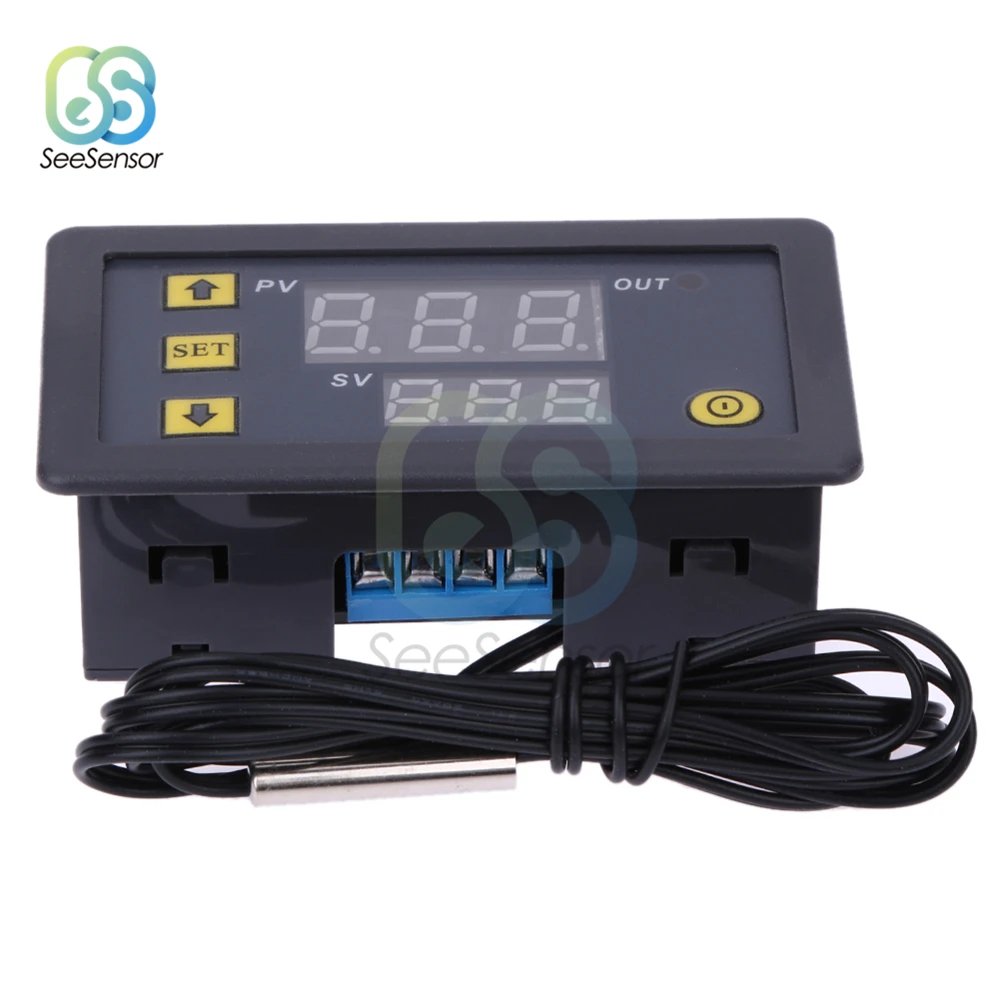

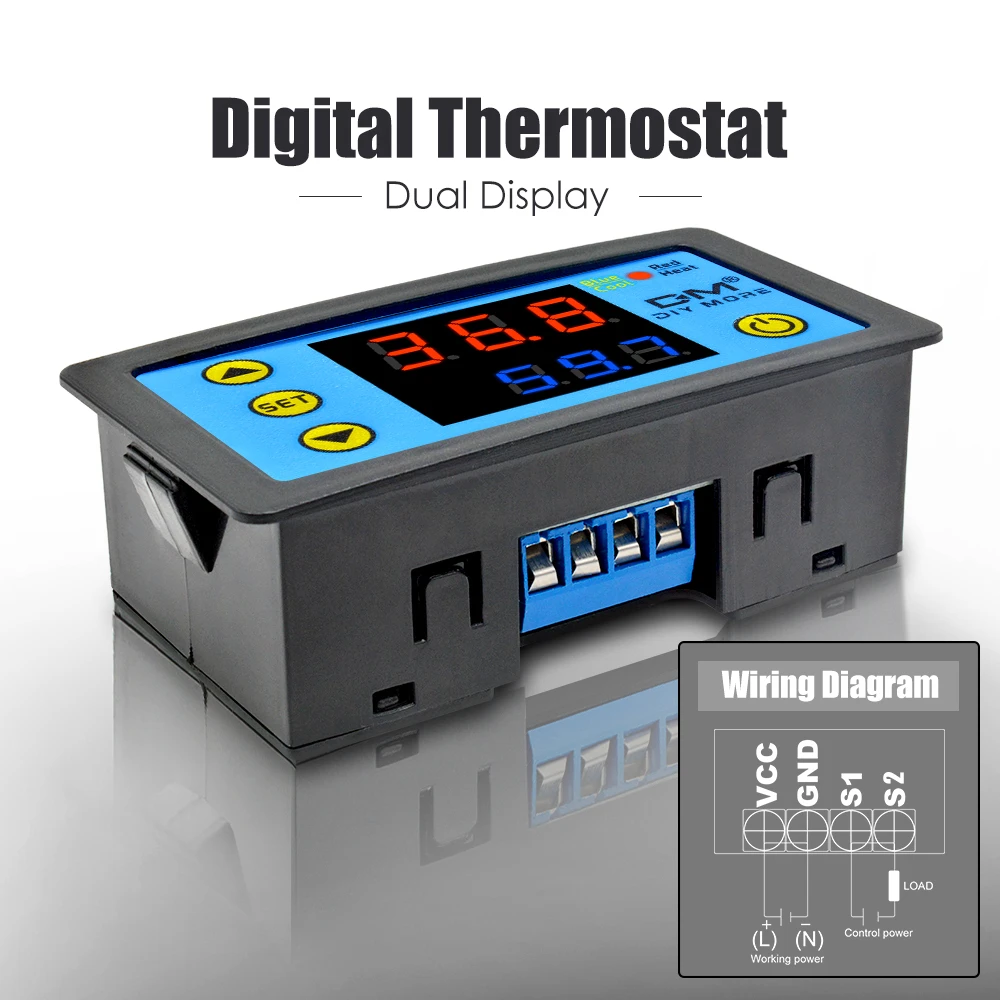

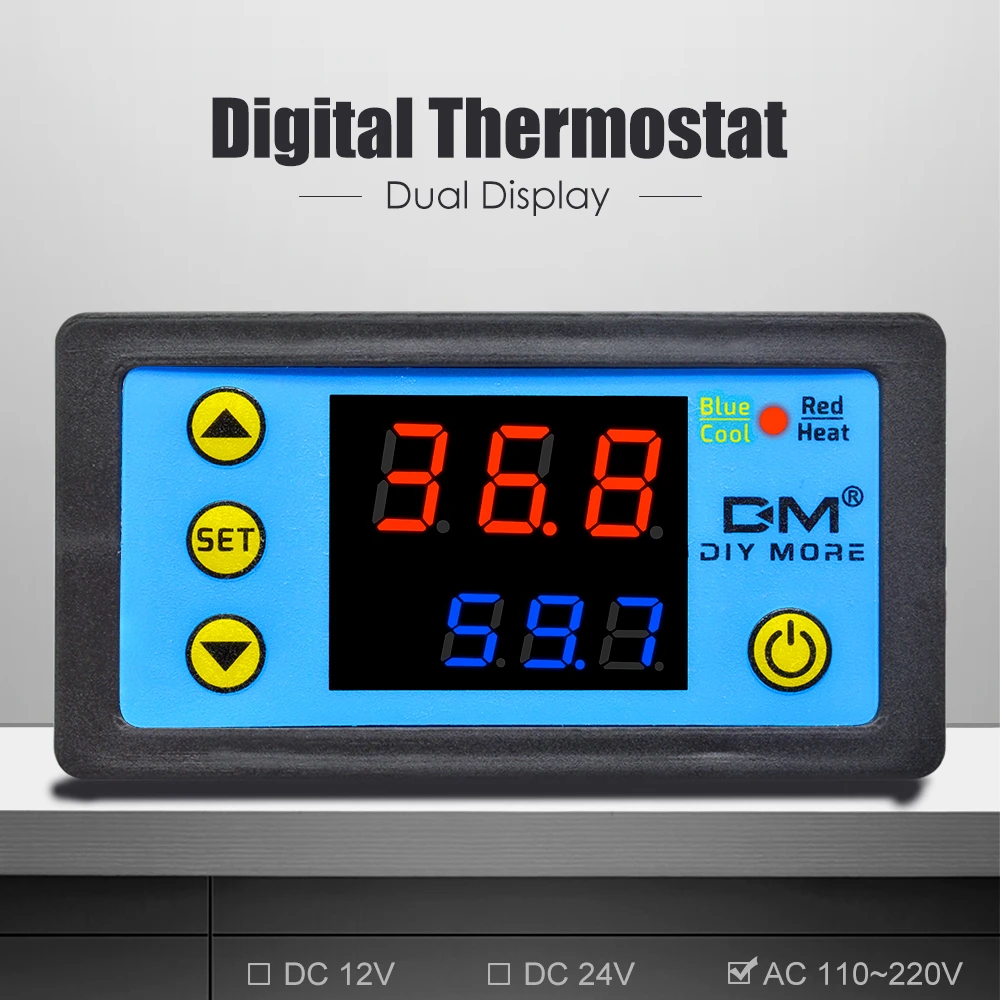

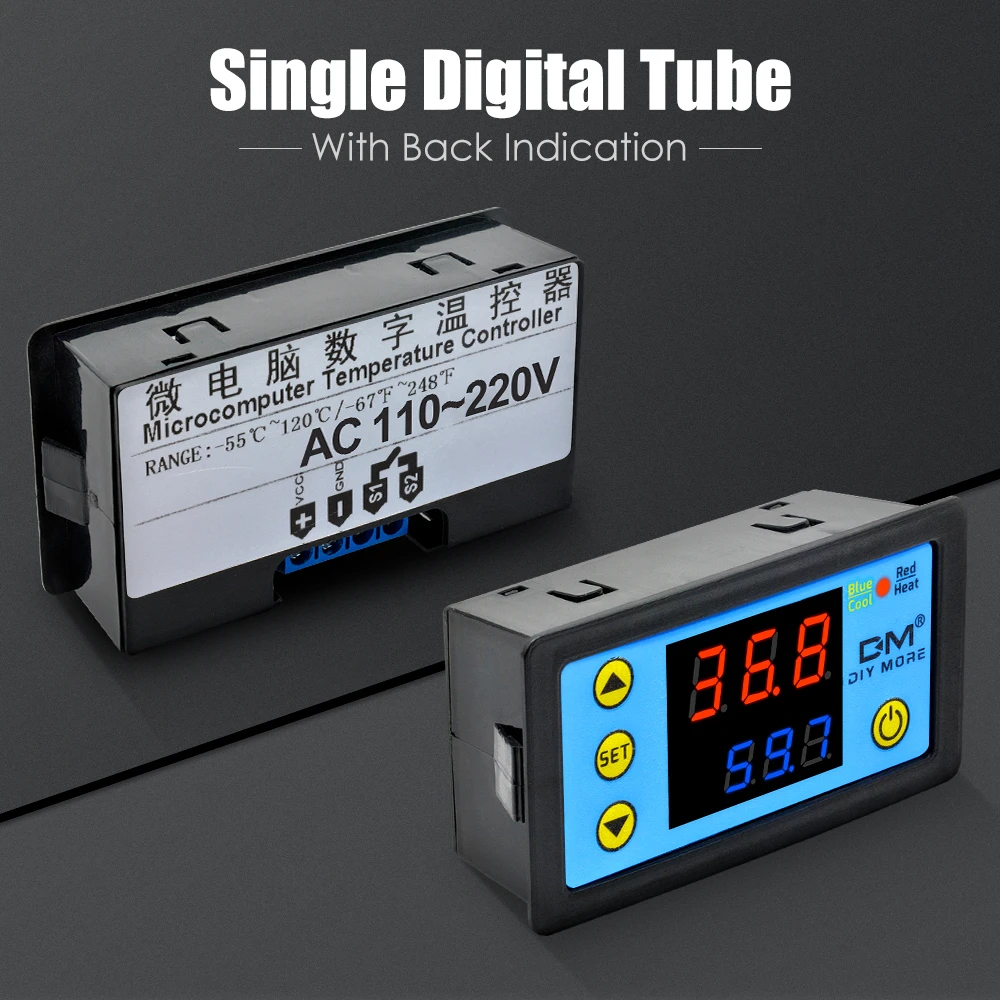

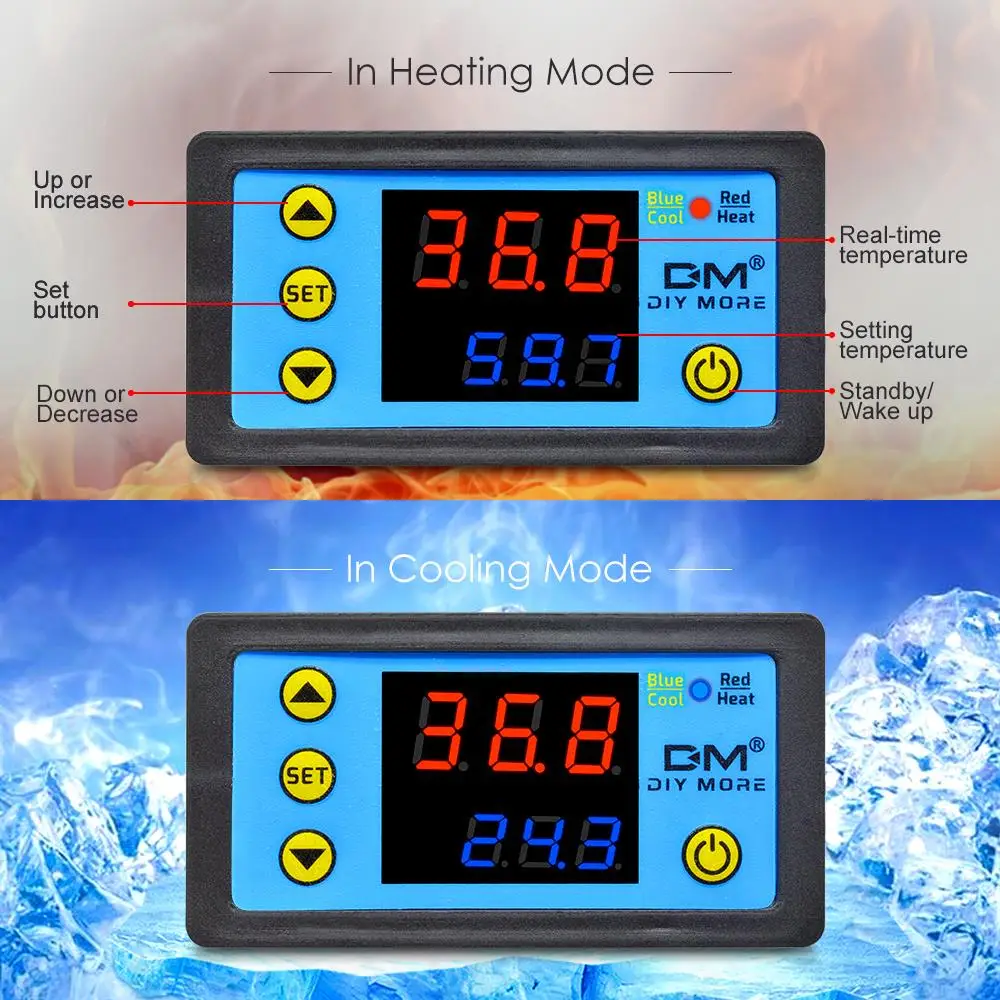

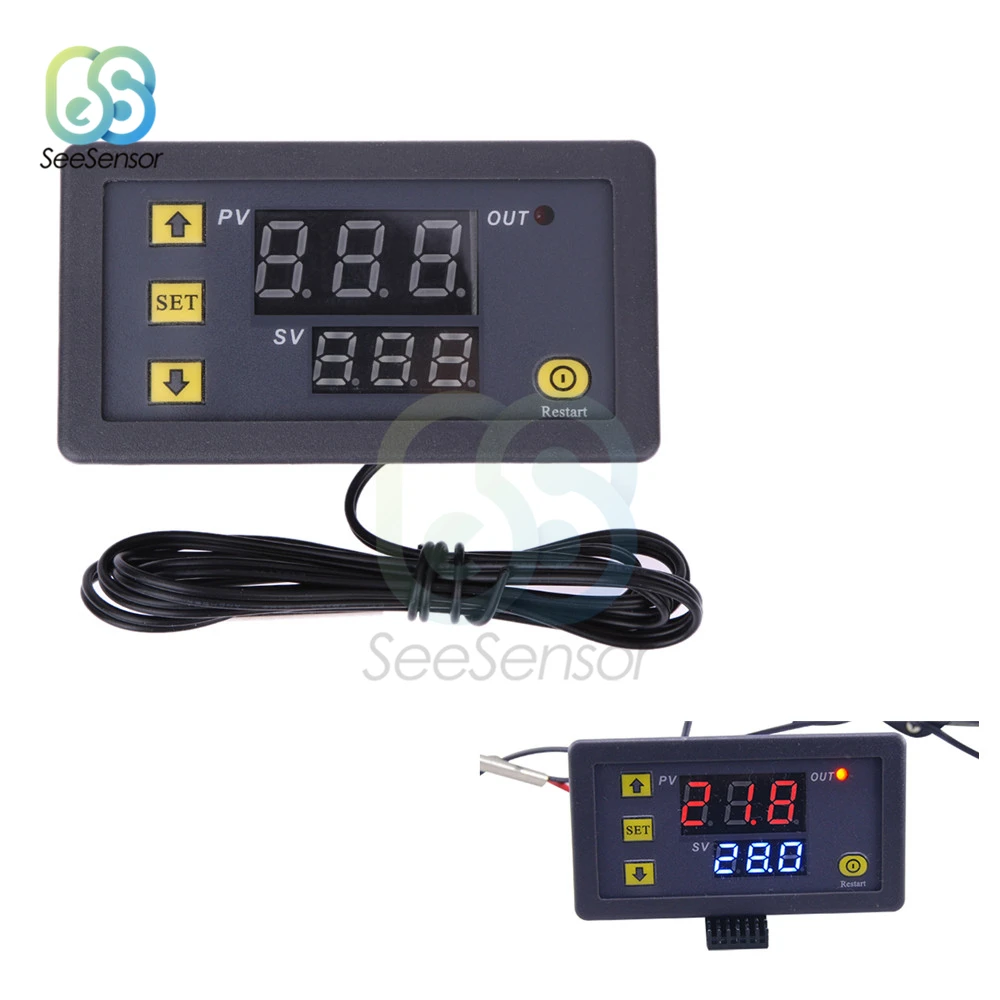

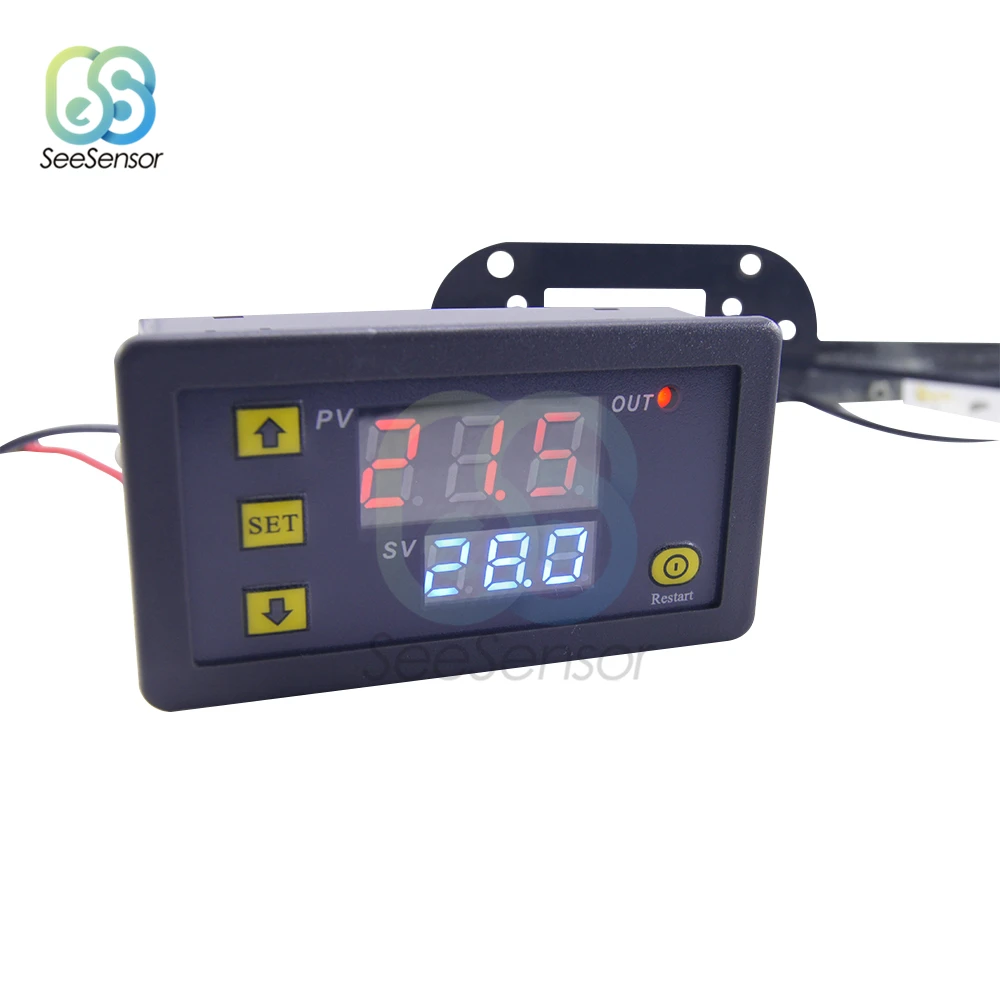

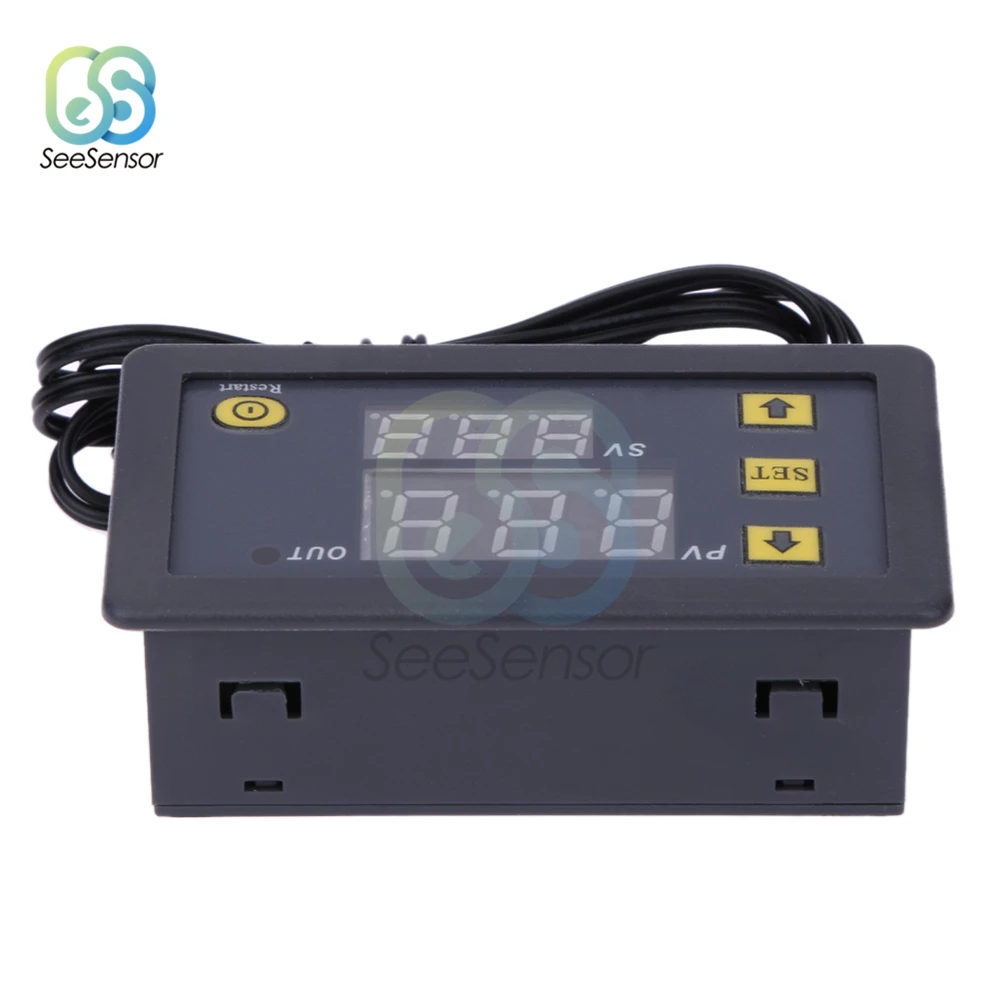

Контроллер температуры с двойным дисплеем

1. Короткое нажатие «SET» маленькая цифровая трубка для вспышки, нажмите «△» или «▽» для установки целевой температуры, нажмите кнопку «режим ожидания» или не используйте, чтобы сохранить настройки в течение 3 секунд.

2. Нажмите и удерживайте кнопку «SET», чтобы войти в режим настройки кода, нажмите «△» или «SET», чтобы переключить код. После выбора нажмите «SET», чтобы ввести настройки кода. После настройки нажмите кнопку «режим ожидания» или не используйте, чтобы сохранить настройки в течение 3 секунд.

3. Последняя настройка параметров сохраняется по умолчанию после завершения работы.

4. Восстановите заводские настройки: Нажмите и удерживайте кнопку «SET» для включения.

5. Когда модуль включен, он начнет работать напрямую. После включения, нажмите и удерживайте кнопку «в режиме ожидания», модуль войдет в режим «сна» или «Пробуждение»; В чехол отключения питания, модуль будет работать автоматически после восстановления питания, не нужно начинать вручную.
