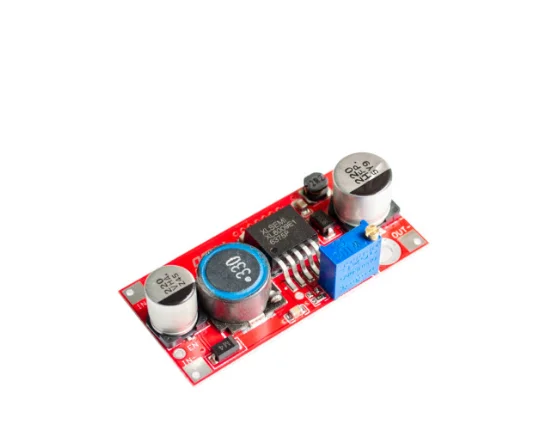

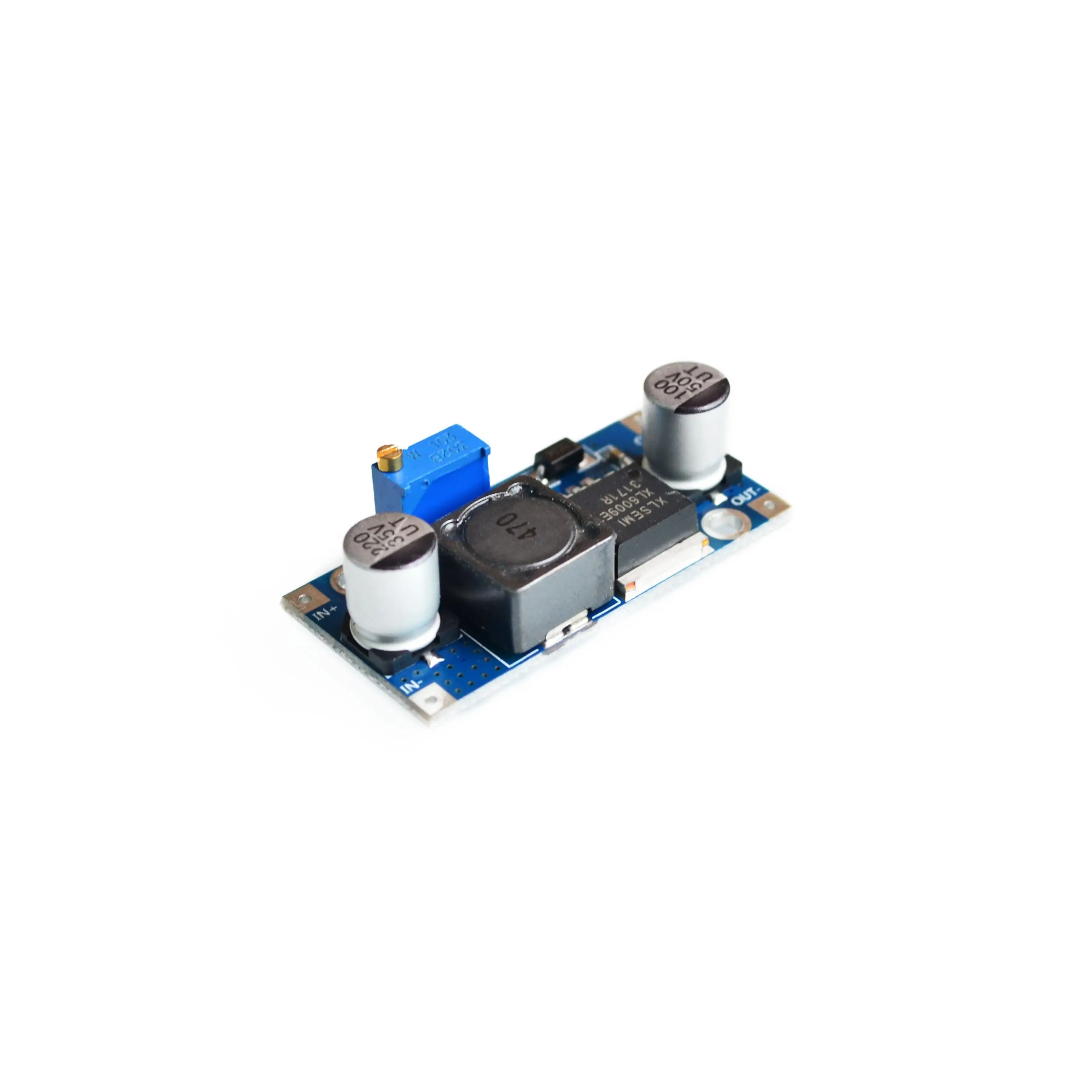

1 шт. XL6009 DC модуль питания выход регулируемый супер 15 Вт 5 32 В до 50 в высокая

1 шт. XL6009 DC модуль питания выход регулируемый супер 15 Вт 5 32 В до 50 в высокая

15 Вт модуль питания с портом включения

Размер: 49 (Д) * 23,4 (Ш) * 11,4 (В) мм (без потенциометра)

Параметры модуля

Модульная природа: неизолированный модуль BOOST (BOOST)

Входное напряжение: 5-32 в

Выходное напряжение:(1) постоянно регулируется (5-50 в)

(2) фиксированный выход 5 В

Выходной ток: 2,5a (макс.)

Входной ток: 4A (макс.)

Выходная мощность: 15 Вт с естественным охлаждением и 25 Вт (макс.) фактическая мощность радиатора

Максимальная выходная мощность = входное напряжение * 4A * эффективность преобразования

Выходная пульсация: вход 12 В выход 240.5a пульсация 30мв 20 м полоса пропускания

Рабочая температура: (до 40-+ 85 ) (температура окружающей среды более 40 градусов, пожалуйста, уменьшите энергопотребление или Увеличьте тепловыделение)

С повышением температуры: 45

Рабочая частота: 400 кГц

Ток холостого хода: при напряжении от 5 в до 12 В 15mA, 8,4 в до 12 В 7mA,12V-24V 9mA,12v до 36V 18mA,24V 48V 9mA,24V 36V 6mA.

Скорость регулировки нагрузки: 0.5%

Регулирование напряжения: 0.5%

Скорость динамического отклика: 5% 200uS

Включить порт управления: Да, по умолчанию высокий уровень 1,4 v-vin (ВКЛ)

Защита от короткого замыкания: нет (пожалуйста, добавьте предохранитель или защитную цепь на входе)

Входная защита обратного хода: нет

Установка: винты можно зафиксировать (фиксированное отверстие 3 мм), 2 фиксированных отверстия

Режим проводки: сварка. После добавления штифтов он может быть непосредственно сварен на печатной плате

Описание ребенка:

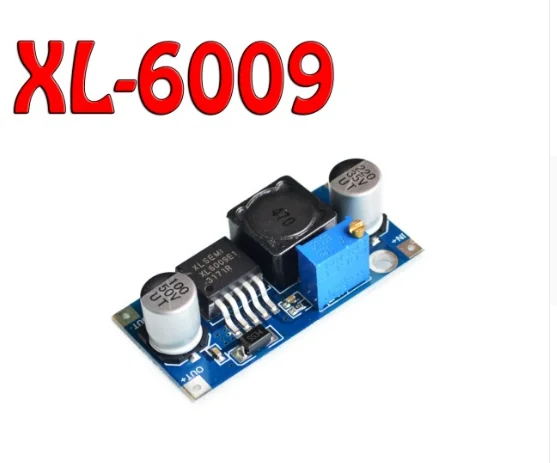

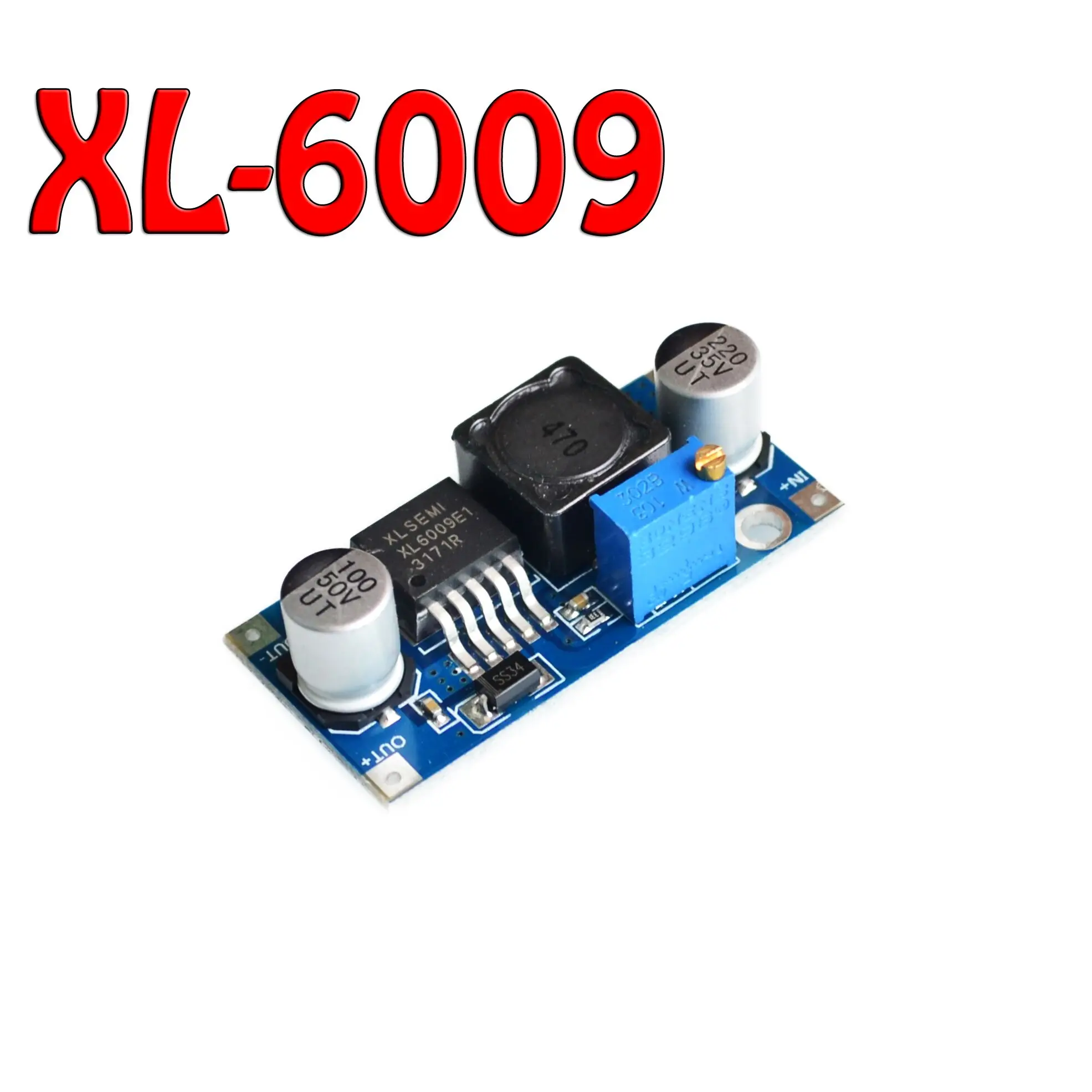

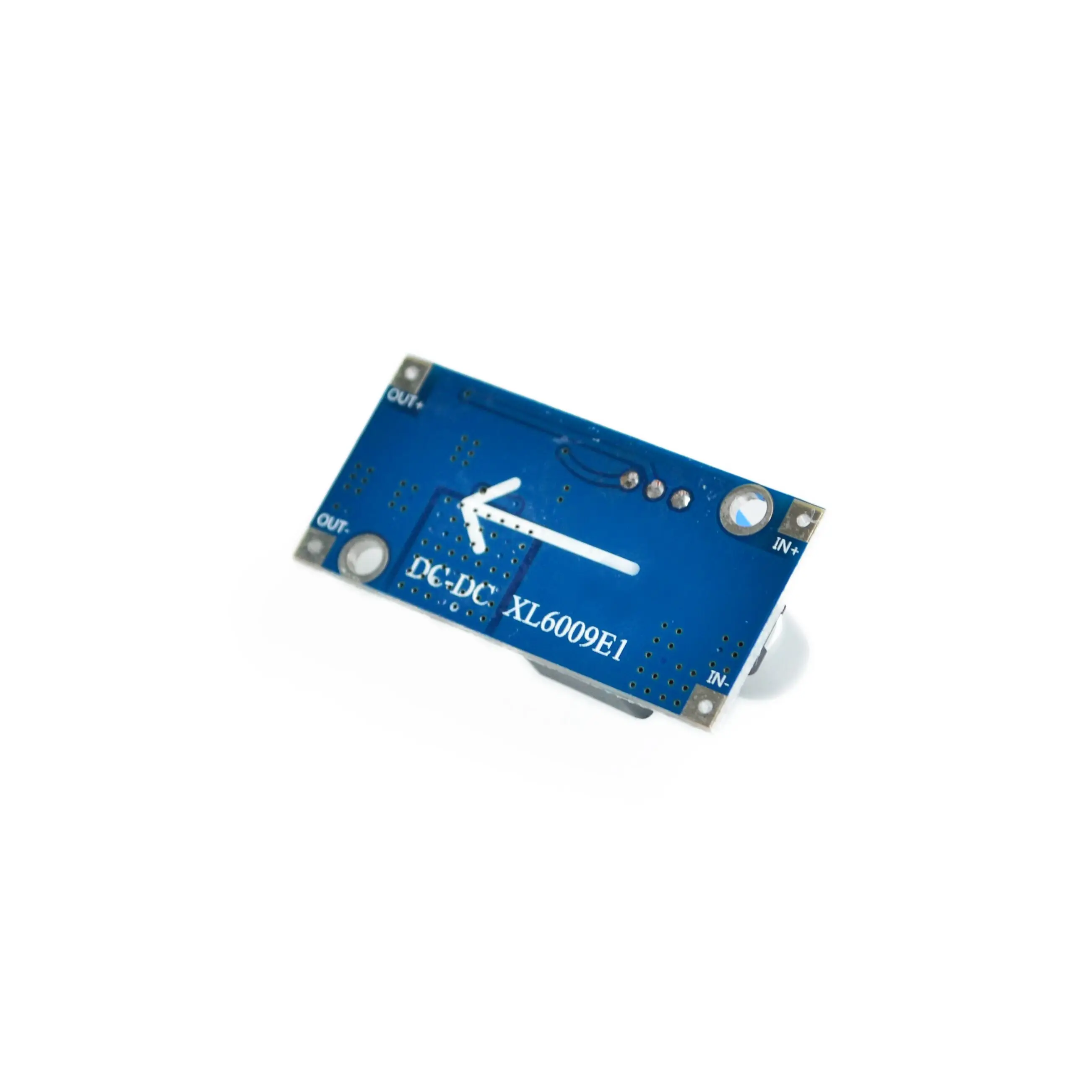

XTW6009-это модуль высокой производительности импульсного тока 4A. Этот модуль использует XL6009E1 технологии высокочастотного переключения второго поколения в качестве основного чипа, и его производительность намного лучше, чем Технология первого поколения LM2577. Модуль усилителя XL6009 имеет более низкую стоимость и лучшую производительность, и модуль LM2577 скоро будет отменен.

Широкое входное напряжение 3 В ~ 32 В, лучший диапазон рабочего напряжения 5 ~ 32 В;

Широкое выходное напряжение 5 В ~ 35 В;

Встроенный 4А высокоэффективный MOSFET переключатель трубки, что делает эффективность до 94%; (LM2577 ток только 3A)

Ультра высокая частота переключения 400 кГц, может использоваться для фильтрации емкости небольшой емкости, может достичь очень хорошего эффекта, пульсации меньшего, меньшего объема. (Частота LM2577 всего 50 кГц)

Технические параметры:

Технические характеристики

XTW6009 модуль усилителя

Природа модуля

Неизолированный BOOST

Способ выпрямления

Асинхронный выпрямитель

Входной диапазон

3 v ~ 32В

Выходной диапазон

5 В ~ 35 в

Входной ток

4A (максимум), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем больше ток без нагрузки.

Эффективность преобразования

<94% (большая разница давления, более низкая эффективность)

Частота переключения

400 кГц

Выходная пульсация

50 мВ (более высокое напряжение, более высокий ток, большая пульсация)

Регулирование нагрузки

Плюс или минус 0.5%

Регулирование напряжения

Плюс или минус 0.5%

Рабочая температура

-40 ~ + 85

Габаритные размеры

43 мм * 21 мм * 14 мм (длина * ширина * высота)

В + Входной положительный полюс в-входной отрицательный полюс!

Минус + минус

Сравнение образцов:

Вход 5V выход 12V 0.8a 9,6 w

Вход 7,4 В выход 12 В 1.5a 18 Вт
Вход 12V Выход 15V 2A 30W
Вход 12V Выход 16V 2A 32W
Вход 12V выход 18V 1.6a 28,8 w
Вход 12V выход 19V 1.5a 28,5 w
Вход 12V Выход 24V 1 A 24W
Вход 3V выход 12V 0.4a 4,8 w

Vin * Iin * efficiency = Vout * Iout

Вин: входное напряжение
Iin: входной ток
Выход: выходное напряжение
Iout: выходной ток

Особенности продукта:

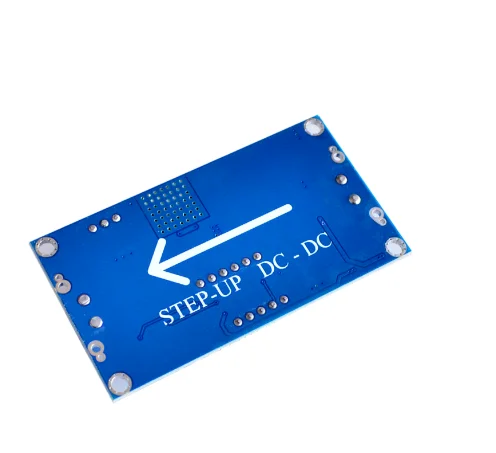

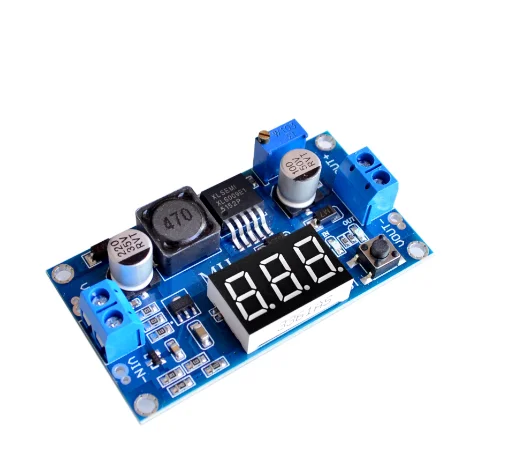

1. Вольтметр светодиодный цифровой дисплей, вольтметр ошибка 0,1 v, в ассортименте 5 ~ 35V. (Примечание: входное напряжение ниже 4,5 в, и бортовой вольтметр не работает или ЖК-дисплей)

2. Большой объем 5*5 нажмите кнопку, чтобы переключиться для измерения входного или выходного напряжения, и светильник индикатора показывает, какое напряжение терминала измеряется. Трубка nixie по умолчанию отображает входное напряжение, а светильник input indicator включен; Коснитесь кнопки, трубка nixie отобразит выходное напряжение и светильник выходного индикатора. И сохраните последнюю настройку, даже если питание включено

3. Вольтметр может быть закрыт. Удерживайте переключатель более 1 секунды и менее 4 секунд. После закрытия вольтметра просто нажмите переключатель, чтобы открыть вольтметр.

4. Функция измерения входного и выходного напряжения погрешность калибровки, Длительное нажатие на выключатель более 4 секунд, отпустите и затем введите функцию измерения напряжения погрешность калибровки, на данный момент в светильник Вход конец (калибровка), цифровая трубка с пересекающимися мигающими звездами показывает положительное (заводской параметр 0,0), В: короткое нажатие кнопки может изменить это значение (числовым программным диапазон 0,5 ~ 0,5; Единица измерения V), сказал, что положительный вверх калибровки, калибровка вниз минус говорит. После калибровки на входе, чтобы отрегулировать хорошее, нажмите и удерживайте кнопку более 2 секунд, введите калибровку ошибки выхода после отпустите, на этот раз светильник выводит терминал (калибровка), И отображает выходное значение калибровки, метод регулировки такой же, как на входе, Выход в хорошем состоянии после калибровки, нажмите кнопку в течение более 2 секунд, отпустите после сохранения набора значений и возврата к нормальному напряжению дисплея, установите значение коррекции немедленно и не потеряйте при падении источника питания. (С этой функцией, ваши более высокие требования к точности могут быть выполнены)

5. С проводным терминалом, его удобно использовать без паяльника, и держать сварочные Проводные точки

(Входное напряжение должно быть более чем на 1 в выше, чем выходное напряжение)

6. Максимальный выходной ток может быть до 3 А, и рекомендуемый рабочий ток составляет около 2 А, более 2 а плюс теплоотвод

7. Принимается частота внутреннего колебания 400 кГц, которая относится ко второму поколению регулятора напряжения переключения, с низким энергопотреблением и высокой эффективностью

Использование:

1. Измерение входного и выходного напряжения погрешность калибровки: Длительное нажатие на выключатель более 4 секунд, отпустите и затем введите функцию калибровки измерения напряжения, на данный момент в светильник входной разъем (калибровка), цифровая трубка с пересекающимися мигающими звездами показал положительный (заводской параметр 0,0), В: короткое нажатие кнопки может изменить это значение (числовым программным диапазон 0,5 ~ 0,5; Единица измерения V), положительные вверх калибровки, сказал, что отрицательные говорит отрегулировать вниз. После калибровки на входе, чтобы отрегулировать хорошее, нажмите и удерживайте кнопку более 2 секунд, введите калибровку ошибки выхода после отпустите, на этот раз светильник выводит терминал (калибровка), И отображает выходное значение калибровки, метод регулировки такой же, как на входе, Выход в хорошем состоянии после калибровки, нажмите кнопку в течение более 2 секунд, отпустите после сохранения набора значений и возврата к нормальному напряжению дисплея, установите значение коррекции немедленно и не потеряйте при падении источника питания. (С этой функцией, ваши более высокие требования к точности могут быть выполнены)

2. Закройте Вольтметр: удерживайте переключатель более 1 секунды и менее 4 секунд, а затем отпустите. После закрытия вольтметра просто нажмите переключатель, чтобы открыть вольтметр.

Примечания:

1. Когда Рекомендуемая мощность превышает 20 Вт, должны быть добавлены радиаторы и другие устройства для повышения теплоотвода;

2. Некоторые клиенты сообщили, что выходное напряжение модуля не может быть отрегулировано и всегда было равно входному напряжению. Когда вы столкнулись с такой проблемой, пожалуйста, сначала потенциометр вращения против часовой стрелки более 10 поворотов, а затем используйте модуль для регулировки напряжения может быть нормальным.

Чехлы для применения:

Этот модуль может быть использован в области повышения, где выходное напряжение выше входного напряжения, например, батареи, силовой трансформатор, DIY Регулируемый регулятор напряжения питания, 24 В ручка транспортного средства измеритель этого источника питания, снижение напряжения промышленного оборудования, 9 оборотов 12 В, 12 В оборотов 18 в, 18 В оборотов 24 В и т. д.
