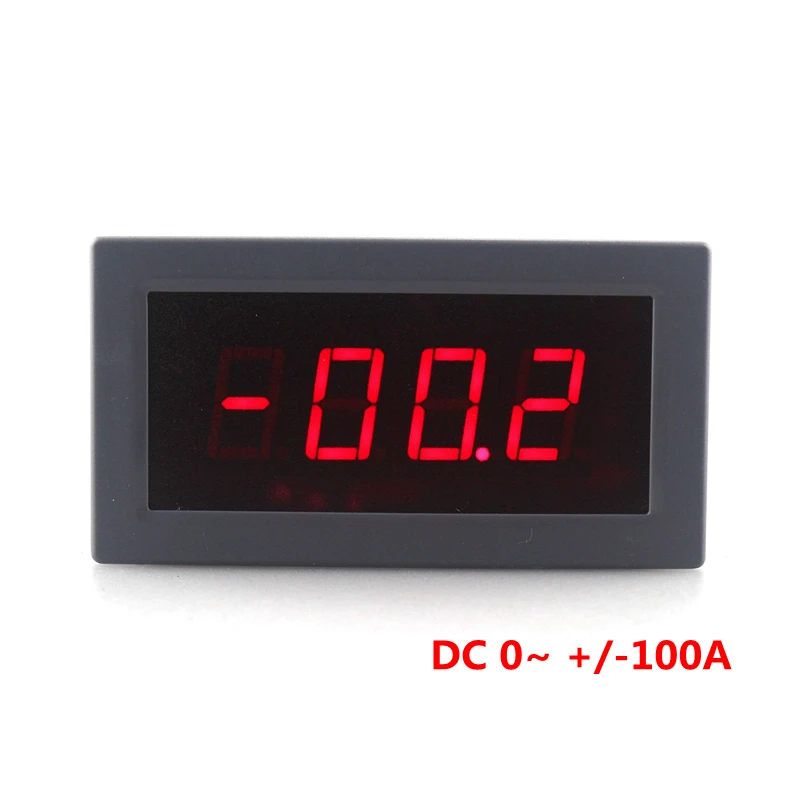

Высокоточный цифровой амперметр постоянного тока с тремя полусветодиодами 0 ~ +/
640,34 руб.
Новое поступление
Цифровой амперметр постоянного тока YB5145A 4 1/2 5 цифр светодиодный цифровой
685,26 - 925,10 руб.

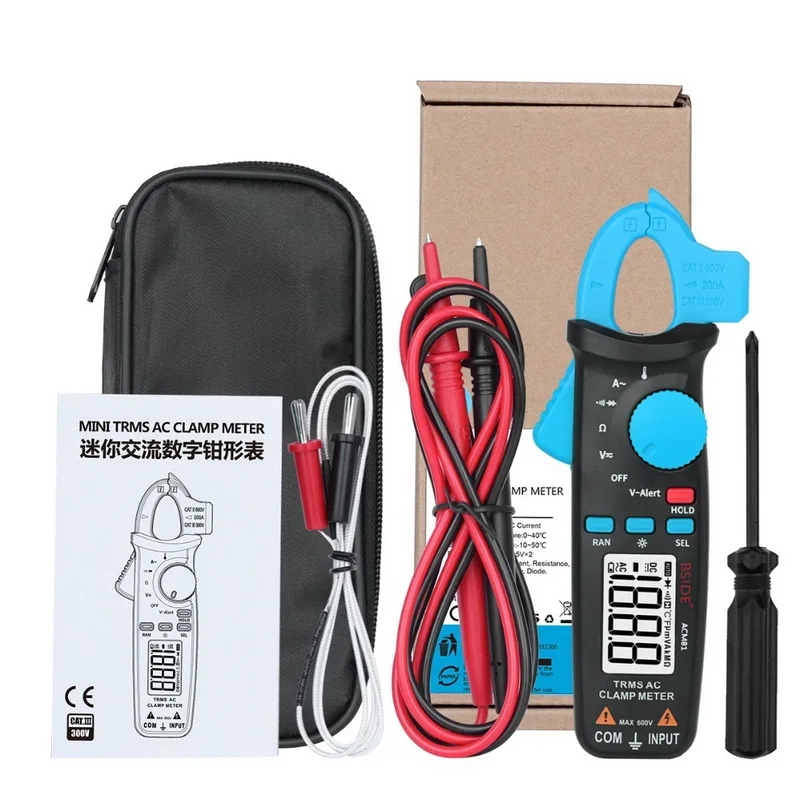

Мини цифровые клещи BSIDE ACM серии True RMS постоянного тока Напряжение Ом темп Емкость
94,41 руб.
1 шт. DC пластиковая аналоговая указка амперметр ампер Панель 1A 2A 3A 5A 10A 20A 50A 100A
110,40 руб.
Вольтметр постоянного тока Амперметр мощность энергии цифровой измеритель
564,20 руб.

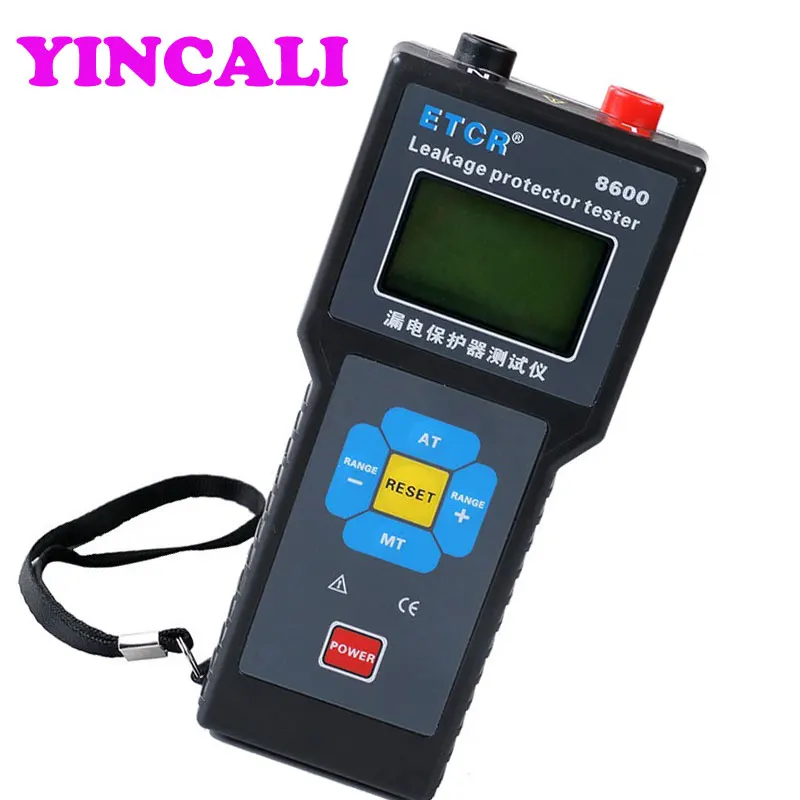

Высокая точность утечки измерительный прибор для защиты от протекания ETCR8600
9 520,53 руб.

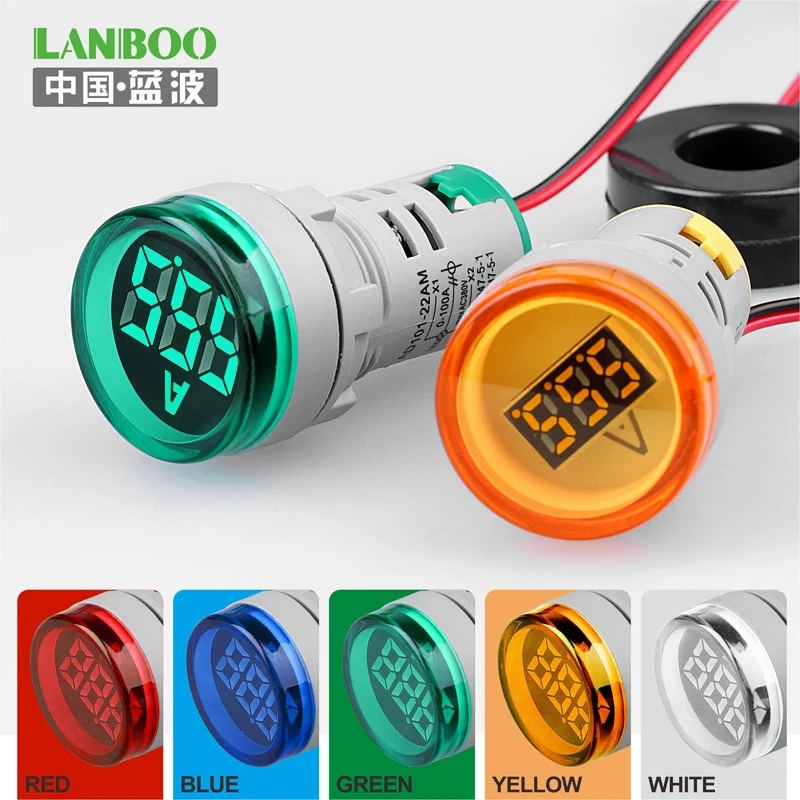

LANBOO 22 мм цифровой дисплей Амперметр 0 100A индикатор световой сигнал тестер
2 055,78 руб.

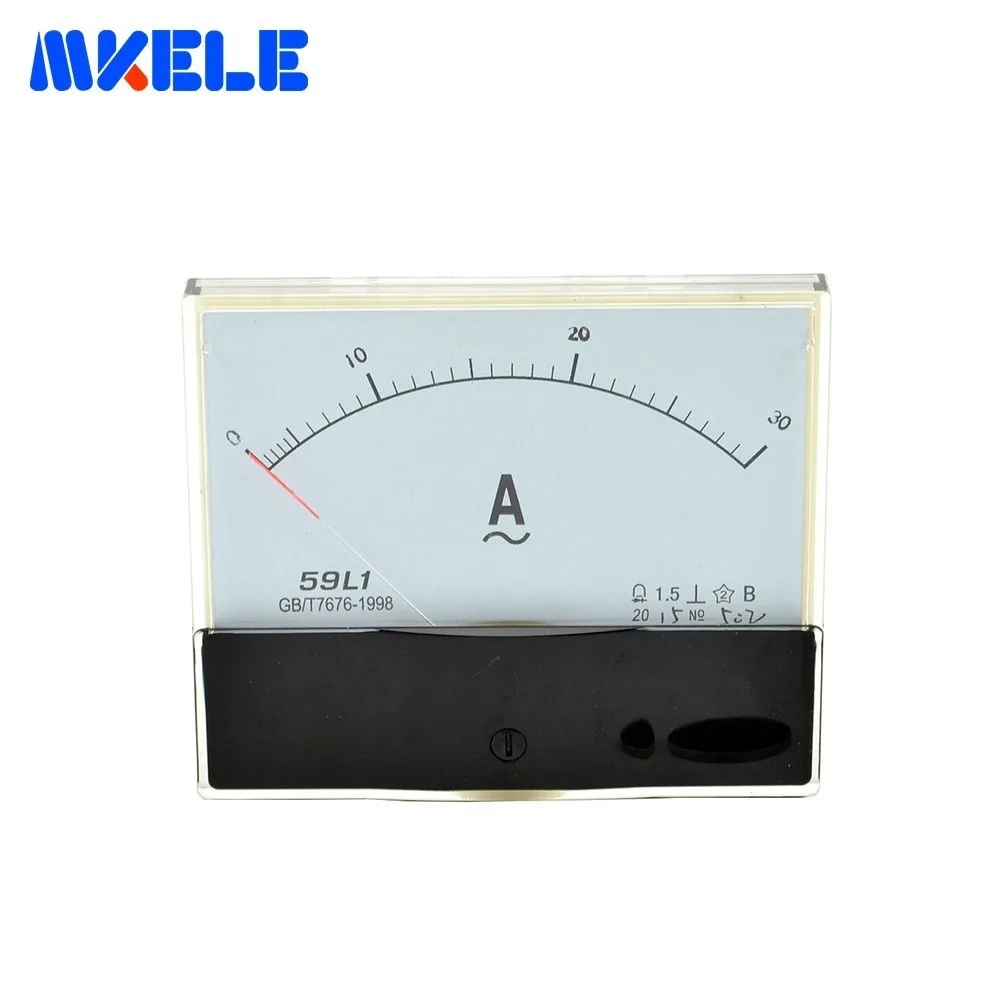

AC 30A измеритель тока Аналоговый Амперметр Панель Ампер указатель
861,14 руб.
Reliable Assistant Store
Магазина Reliable Assistant Store работает с 03.09.2018. его рейтинг составлет 89.19 баллов из 100. В избранное добавили 685 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 2895 наименований товаров, успешно доставлено 5955 заказов. 1582 покупателей оставили отзывы о продавце.
Характеристики
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70 6x39 мм наборы для самостоятельной
История изменения цены
*Текущая стоимость 185,78 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 235.59 руб. | 240.9 руб. | 237.5 руб. |
| Jan-20-2026 | 191.75 руб. | 195.69 руб. | 193 руб. |
| Dec-20-2025 | 231.90 руб. | 236.18 руб. | 233.5 руб. |
| Nov-20-2025 | 229.72 руб. | 234.6 руб. | 231.5 руб. |
| Oct-20-2025 | 183.25 руб. | 187.49 руб. | 185 руб. |
| Sep-20-2025 | 226.66 руб. | 231.52 руб. | 228.5 руб. |
| Aug-20-2025 | 224.26 руб. | 228.14 руб. | 226 руб. |
| Jul-20-2025 | 222.41 руб. | 226.38 руб. | 224 руб. |
Описание товара
Штангенциркуль
100% новый бренд и высокого качества

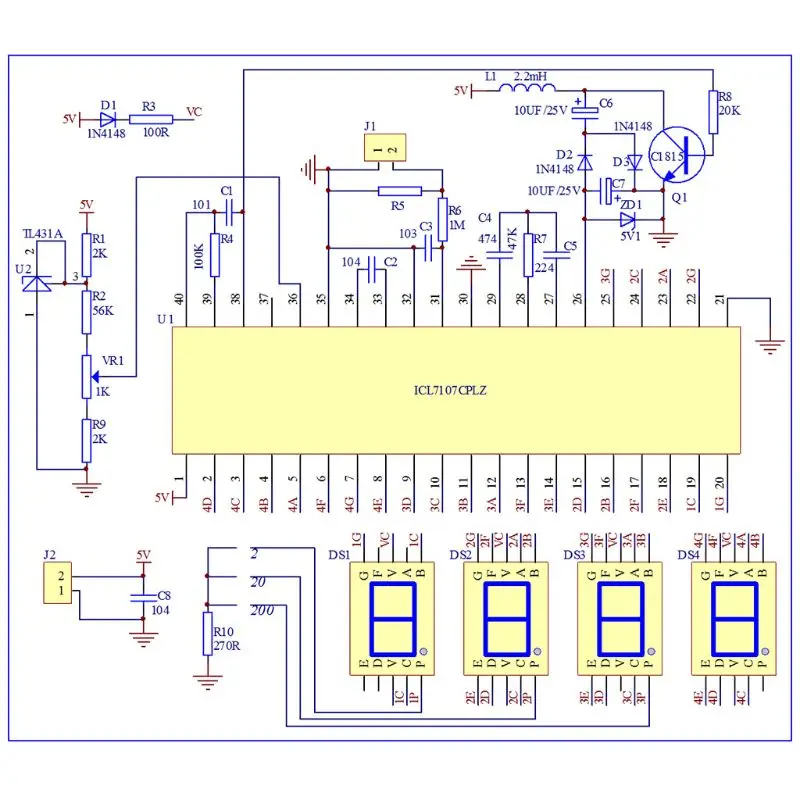

Принцип цепи:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, источника справочного напряжения, цепи ввода и схемы отображения.

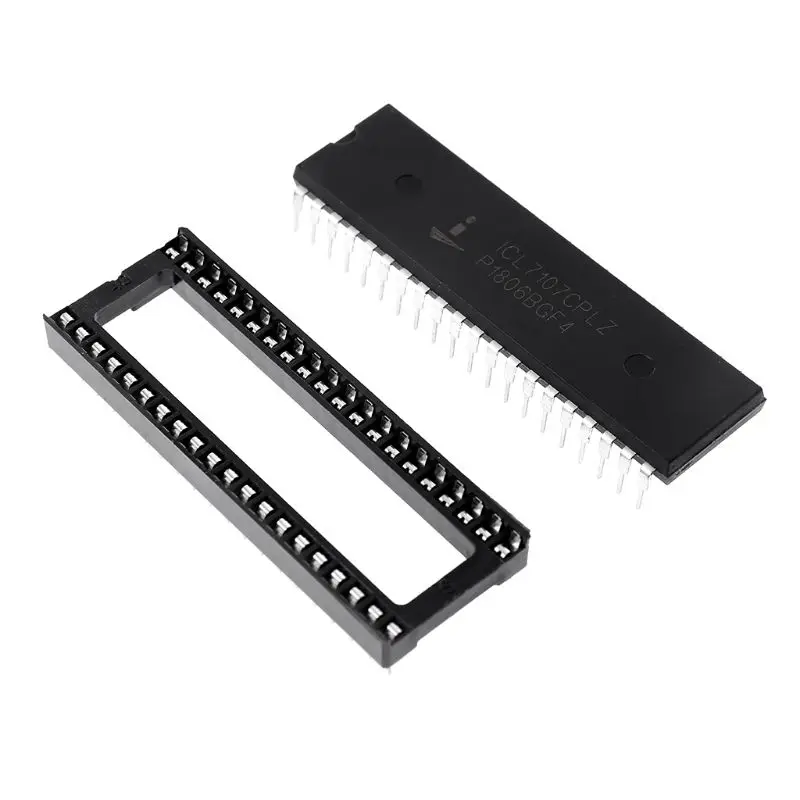

1.ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренние элементы; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.
2. Схема питания делится на положительное и отрицательное питание. Положительная мощность входит через фильтрацию J2, C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют напряжение-5 В, вводится по чипу 26 контакта.
3. Источник справочного напряжения состоит из R1, R2, VR1, R9, U2. 36-pin-это входное напряжение для справки. Регулировки VR1 потенциометр, чтобы позволить 36-контактный напряжение быть 100mV.
4. Схема ввода состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, устройство генерирует напряжение на R5. Это напряжение будет вводить в чип 31-pin через ограничение тока R6 и обрабатываться, C3-это фильтрующий конденсатор входного напряжения.

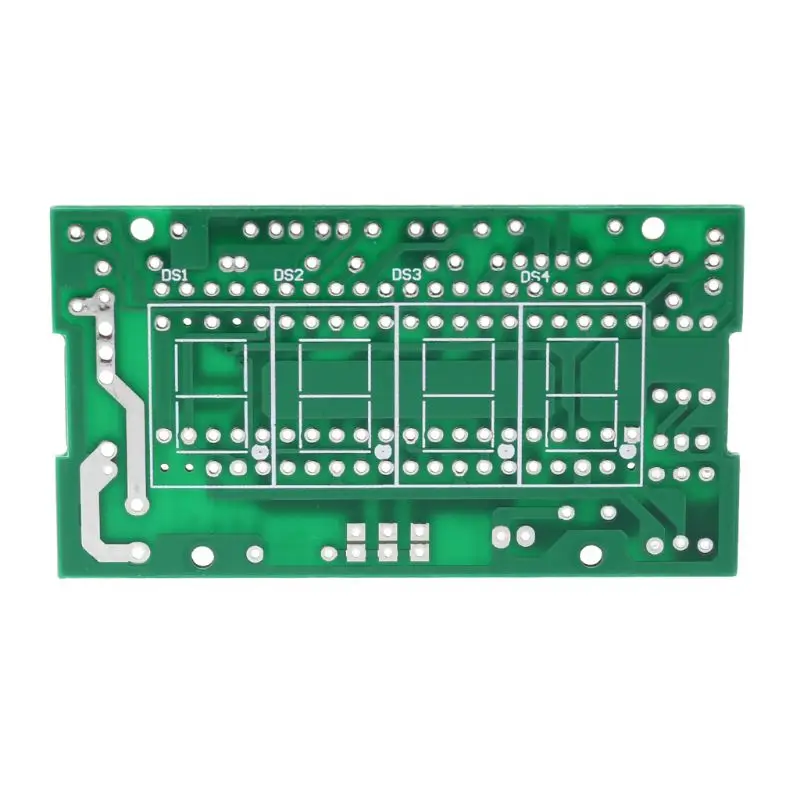

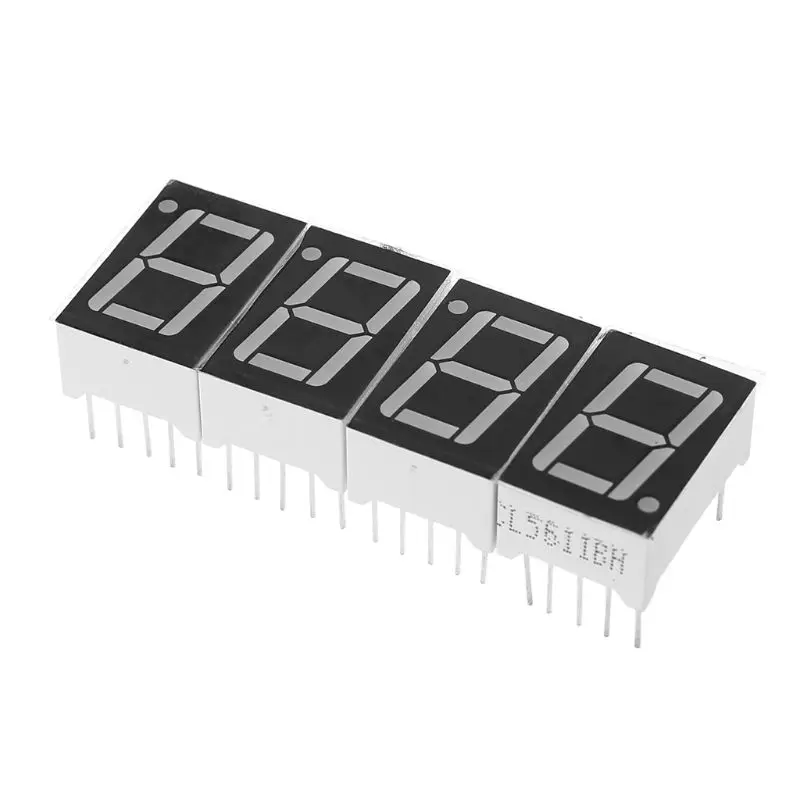

5. Схема дисплея состоит из DS1-DS4, D1, D4, 4 цифровых трубки можно управлять напрямую с помощью чипа. R10 есть ограничение тока сопротивление DS1-DS3 цифровой трубки знака после запятой.
Отладка готового продукта:
1. После подключения к 5 в постоянного тока (Пожалуйста, обратите внимание на полярность) цифровая трубка будет отображаться: 000 или 000, это нормально.
2. Используйте мультиметр для измерения напряжения между чипом 36-pin и 35-pin, и Отрегулируйте потенциометр vr1.
Справочное значение напряжения ключевых точек:
1. Чип 1-pin и 21-pin: 5 В.
2. Чип 36-pin и 21-pin: 100мв,
3. Чип с 26 контактами и 21 контактом: -5 В.
Спецификация:
Материал: печатная плата + металл + пластик

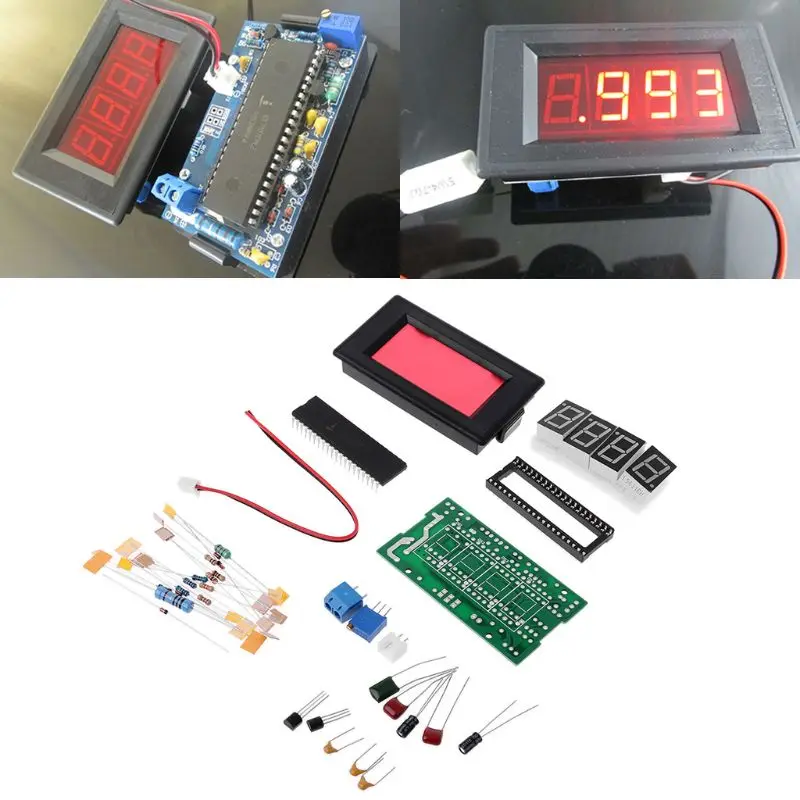

Тип: цифровой комплект амперметра

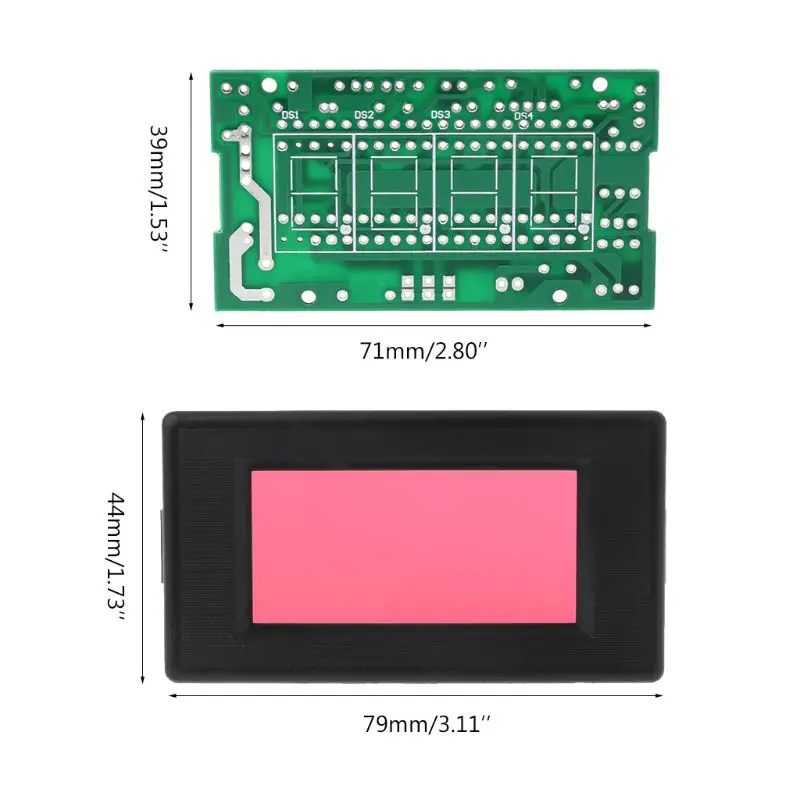

Размер панели: 79x44 мм/3,11 x дюйма
Размер крепления: 71x39 мм/2,8 x дюйма
Количество: 1 шт.
Параметры электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1 мА
Диапазон измерения: 0 - 2 А
Индикация перенапряжения: примазный дисплей 1/-1
Цвет дисплея: красный
Количество: 1 комплект
Примечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Посылка входит:

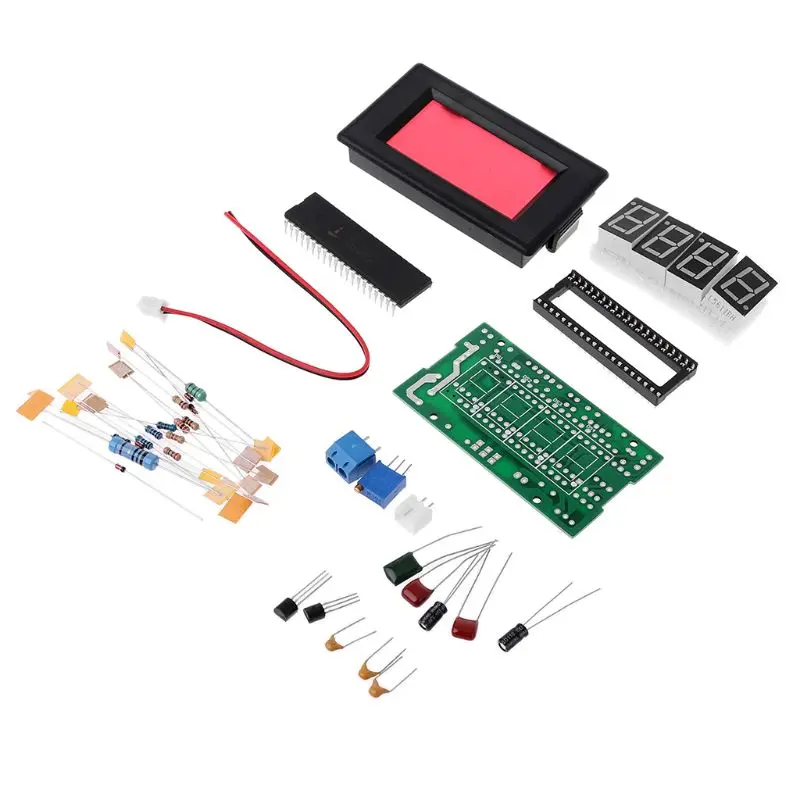

1 х цифровой комплект амперметра
