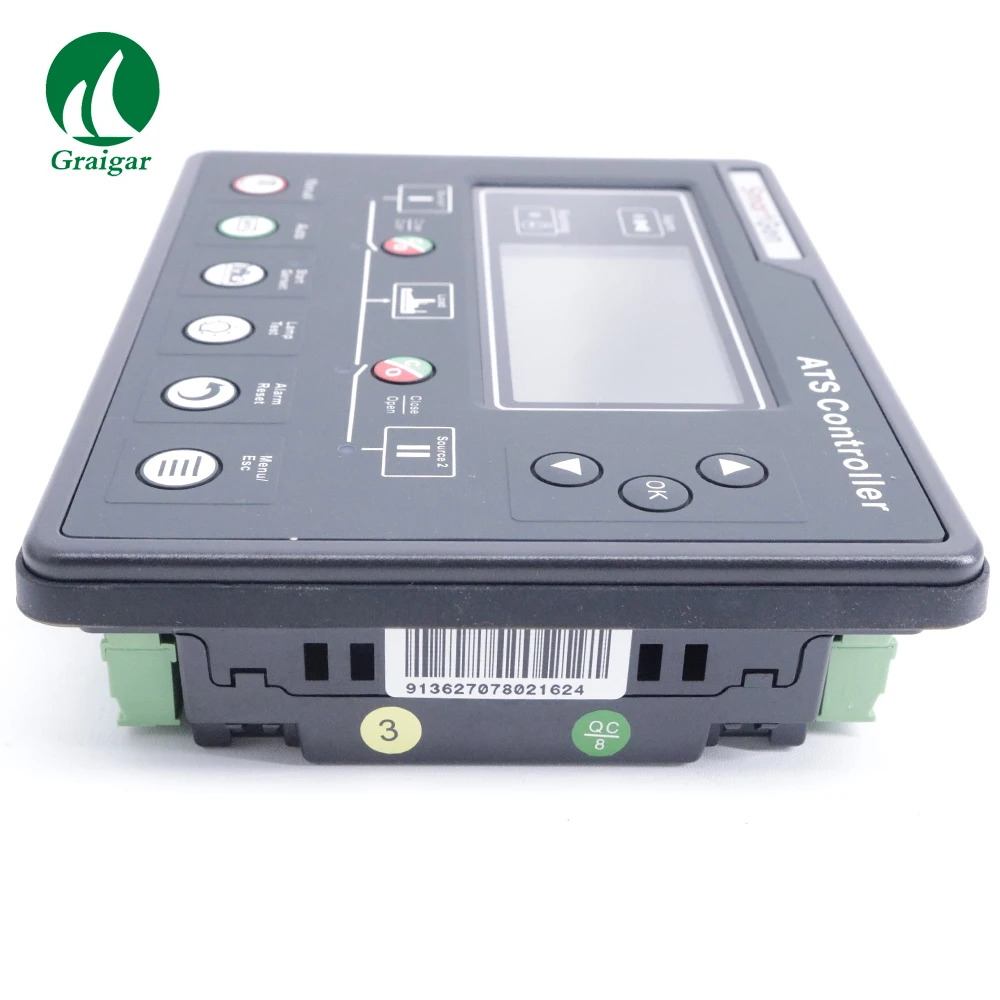

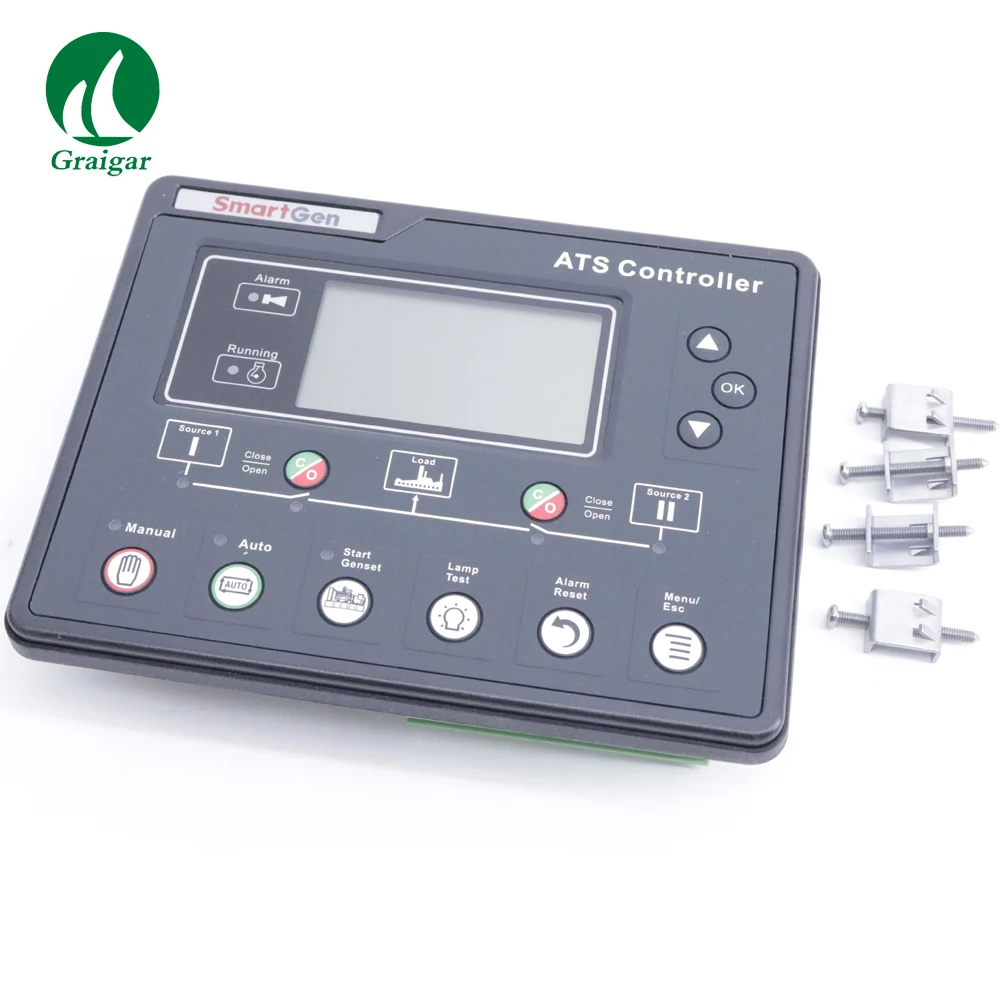

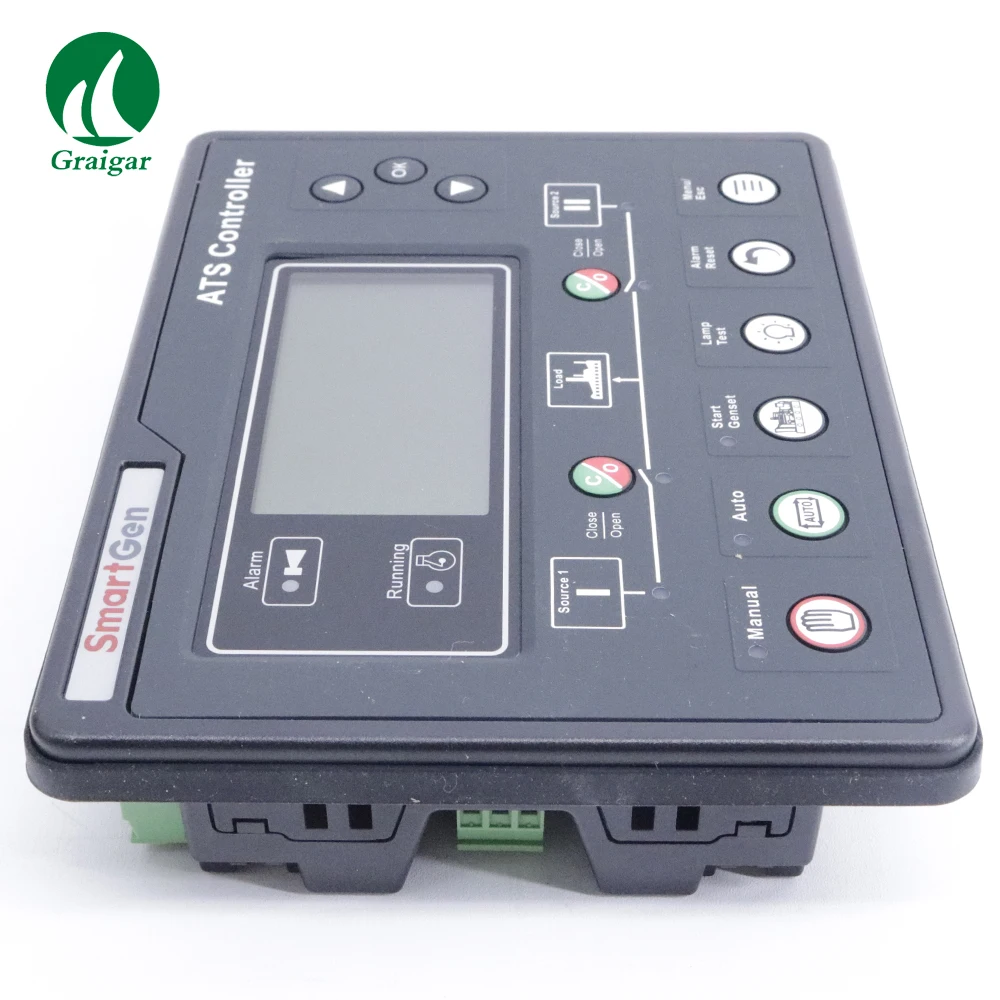

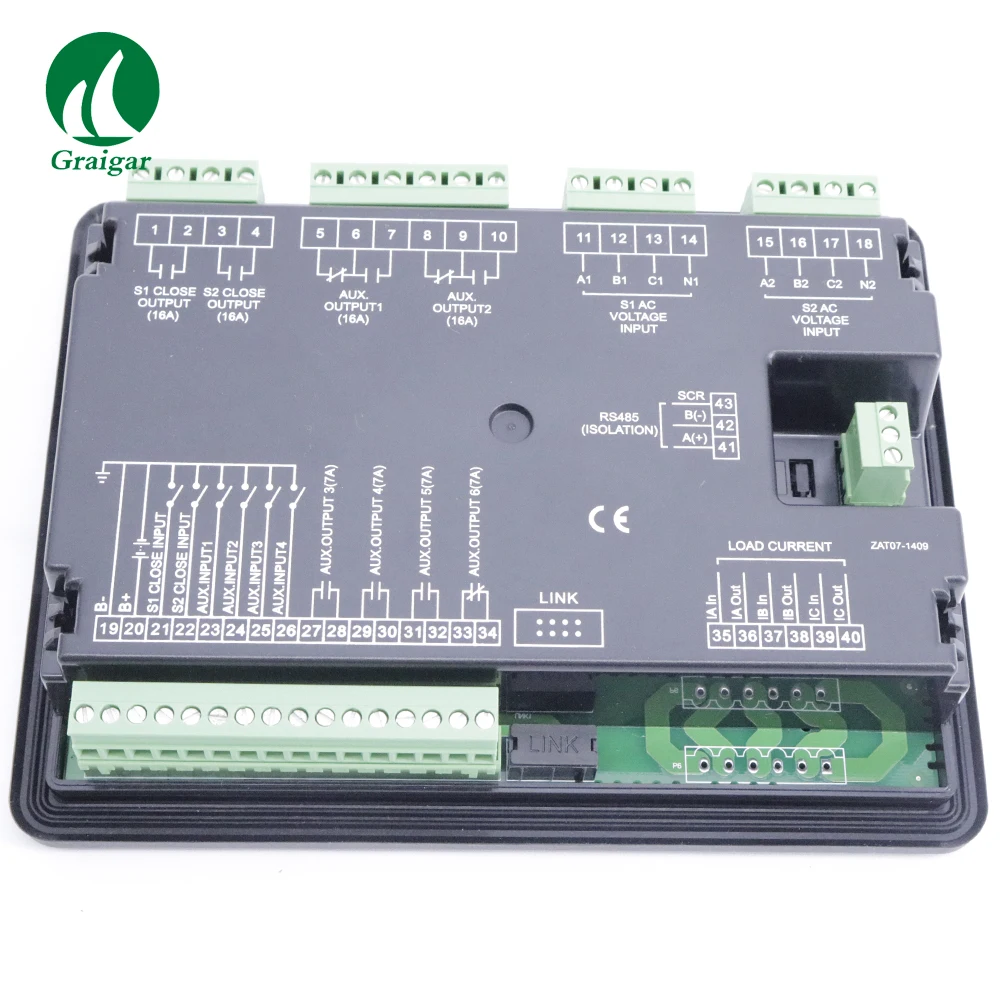

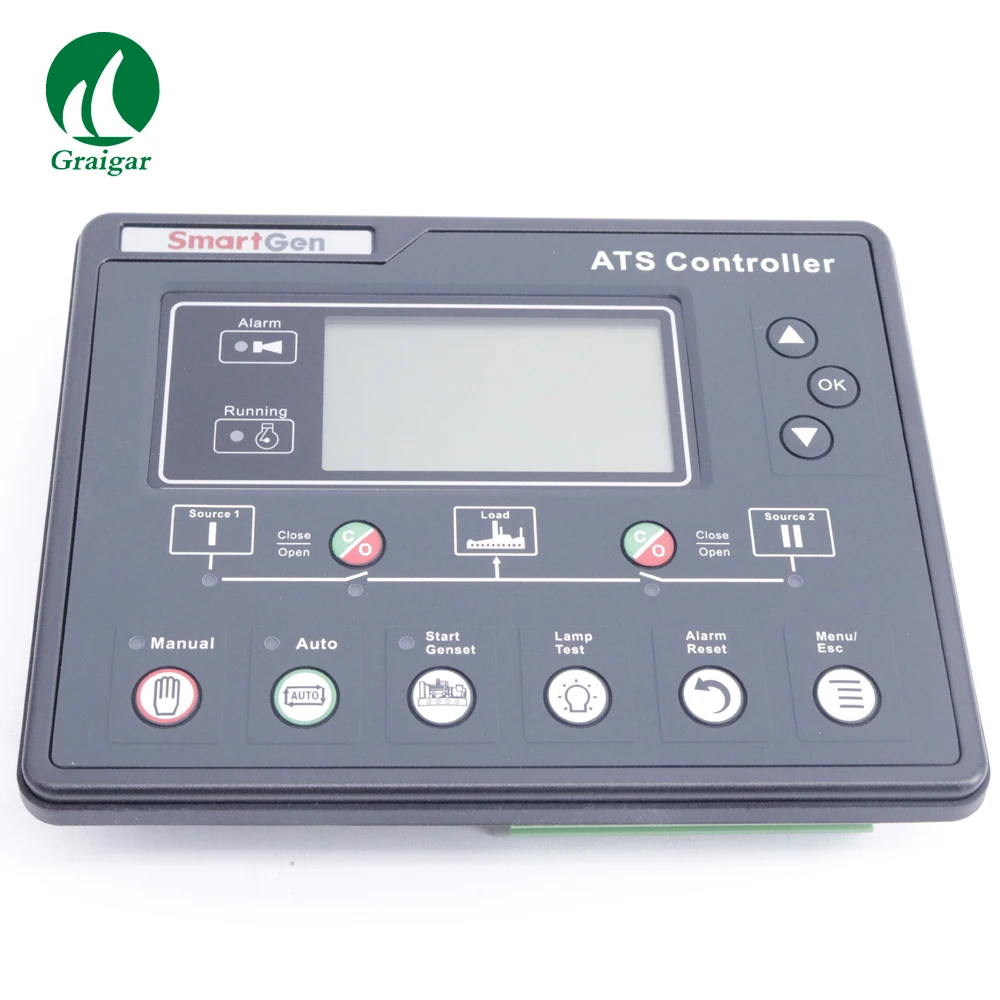

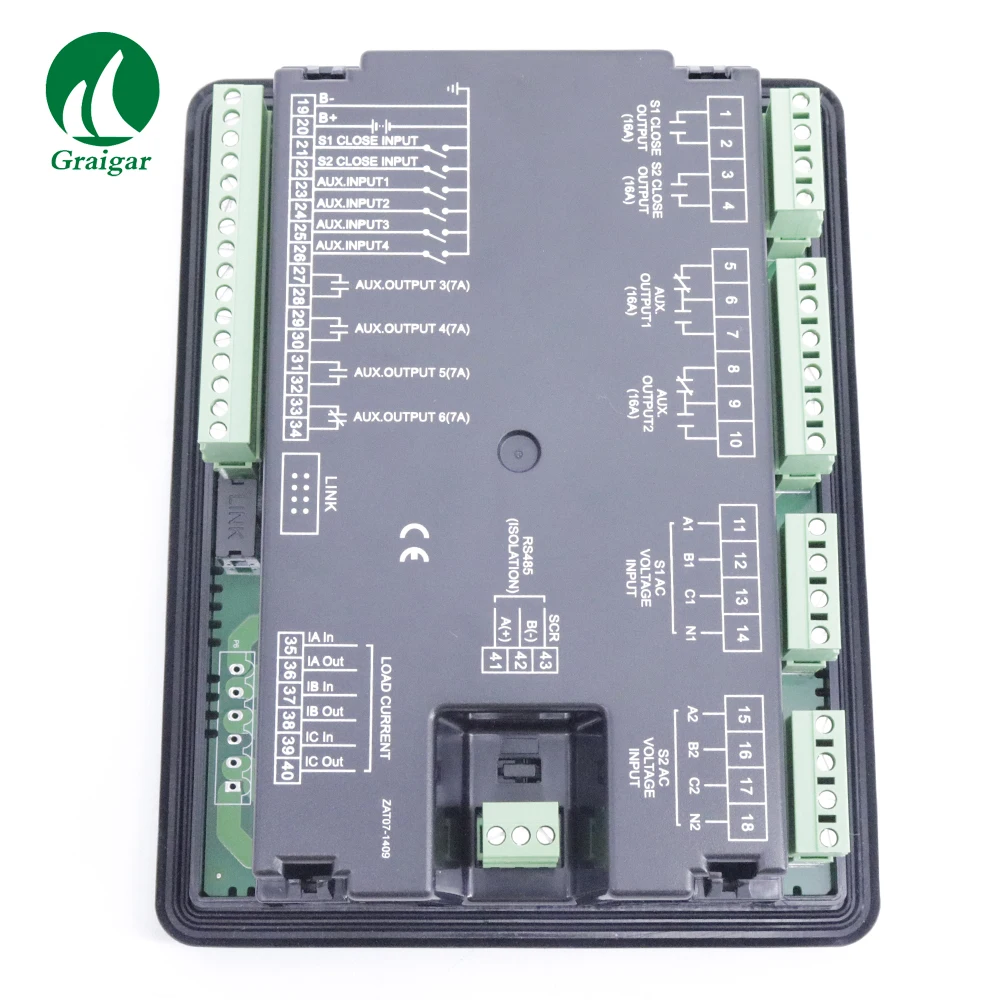

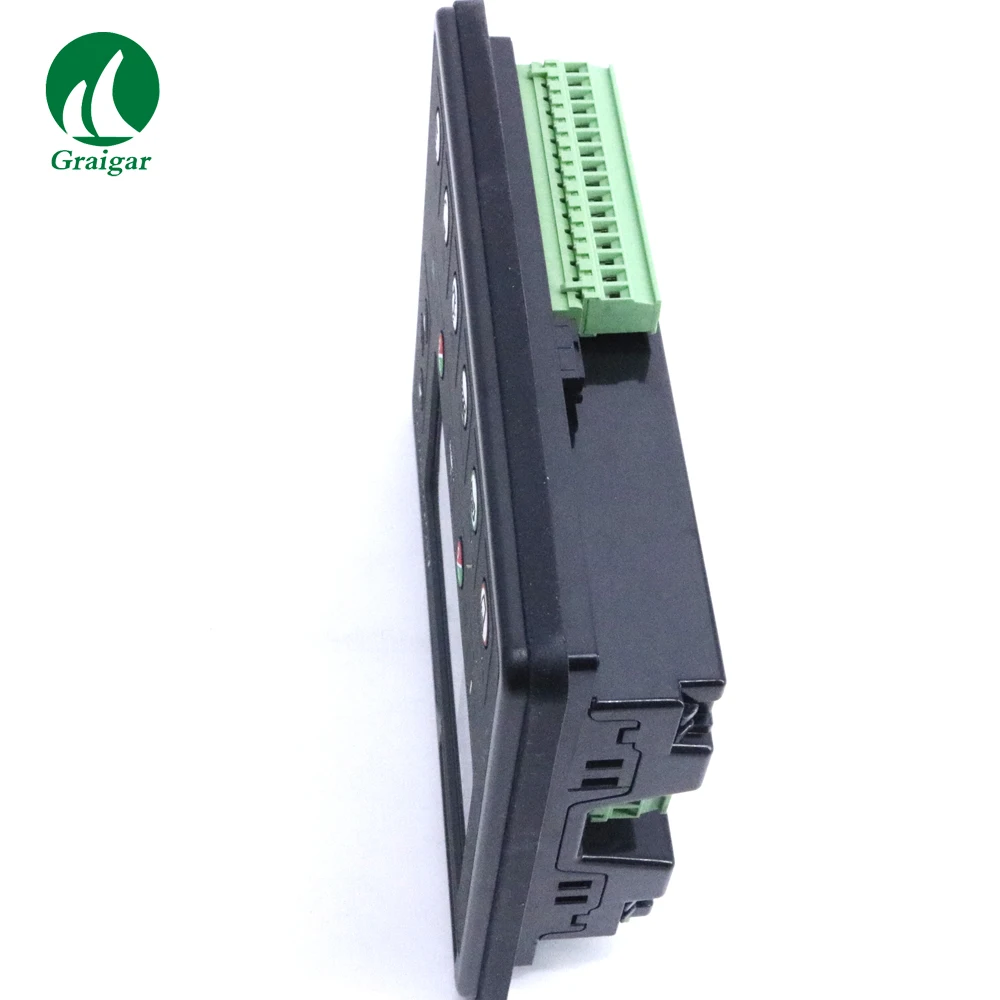

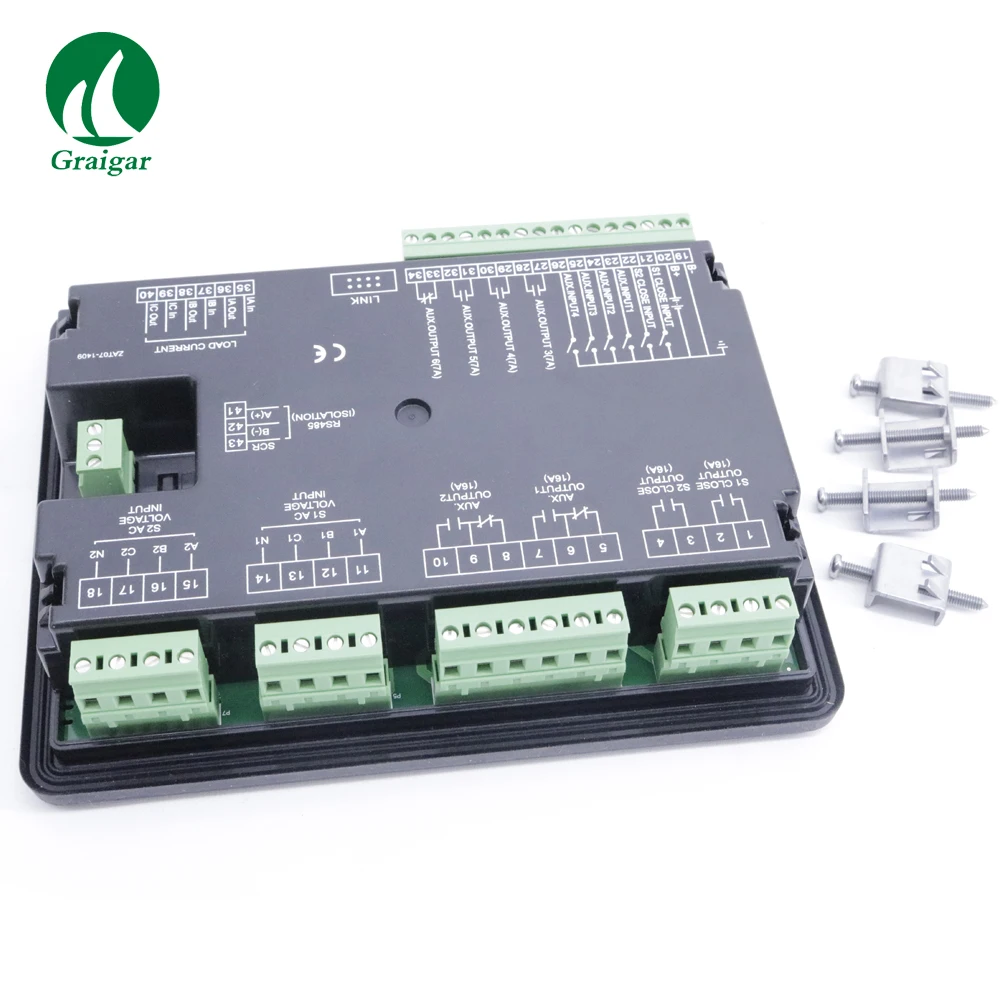

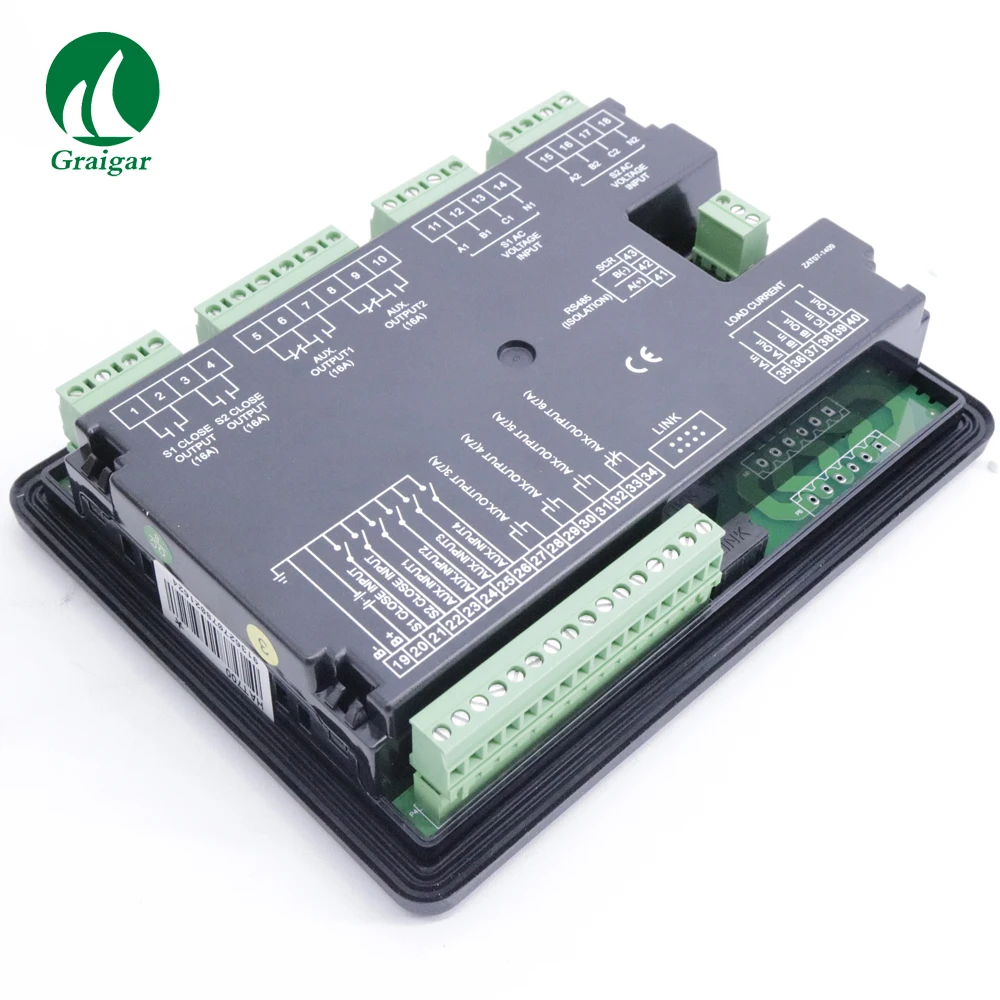

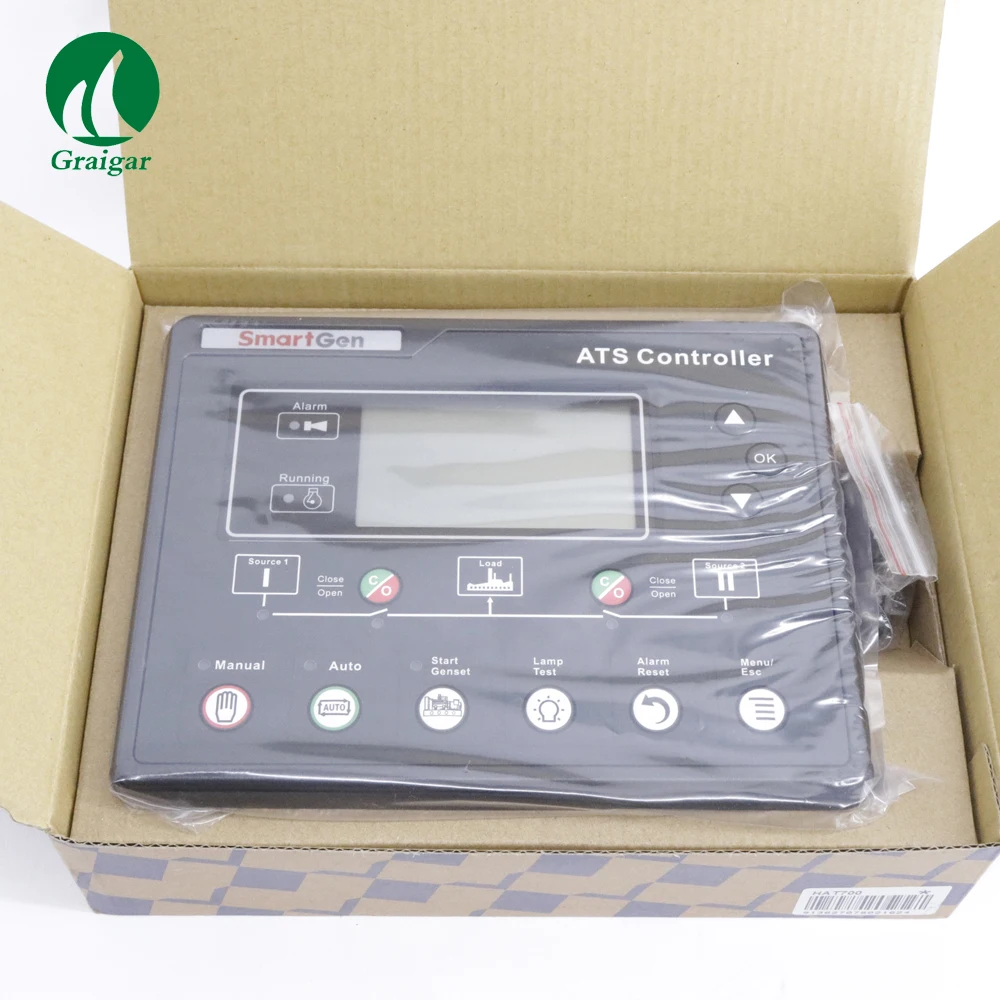

Контроллер-генератор SmartGen HAT700 ATS с RS485

Описание

Контроллер серии HAT700 ATS-это интеллектуальный модуль с двойным питанием с настраиваемой функцией, автоматическим измерением, ЖК-дисплеем и цифровой связью. Он сочетает в себе цифровые, интеллектуальные и сетевые технологии. Автоматическое измерение и контроль могут уменьшить вероятность неправильной работы. Это идеальный вариант для АТС.

Мощный микропроцессор, расположенный в блоке, обеспечивает точность измерения напряжения (2-сторонний-3-фазный) и точное определение; кроме того, соответствующий цифровой выходной порт будет активен при превышении/понижении напряжения, превышении/понижении частоты, потере фазы и других аномальных условиях. Этот контроллер имеет полное внимание в различных применениях АТС (автоматическая система передачи) и может быть непосредственно использован для ПК АТС, CB АТС, СС АТС и т. Д. он имеет компактную структуру, передовые схемы, простую проводку и высокую надежность и может широко использоваться в электрических устройствах, Система автоматического управления и тестирования электрической энергии, телекоммуникации, нефти, угля, металлургии, железных дорог, муниципального управления, интеллектуального строительства и т. Д.

Производительность и характеристики

Тип системы может установить как: S1 (электрическая сеть) и S2 (электрическая сеть), S1 (электрическая сеть) и S2 (генератор), S1 (генератор) и S2 (электрическая сеть), S1 (генератор) & S2 (генератор).

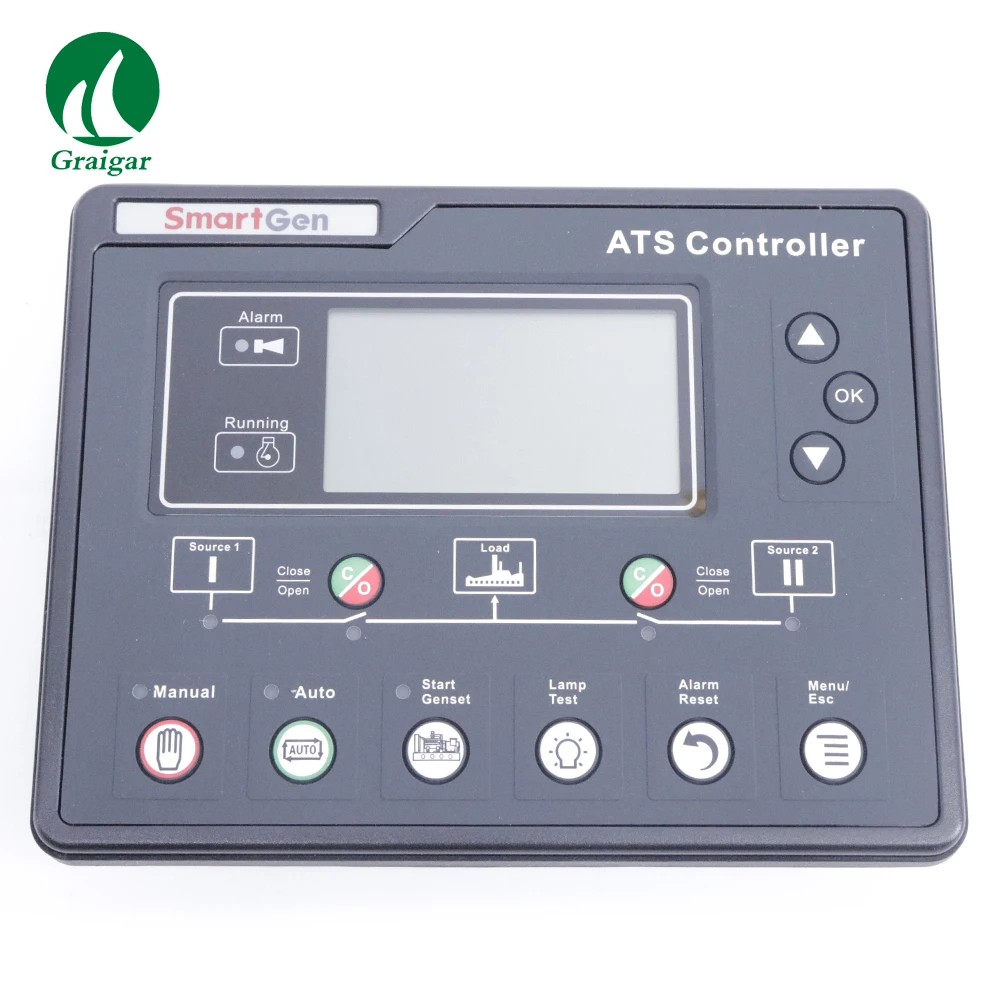

132x64 LCD с подсветкой, Многоязычный интерфейс (включая английский, китайский или другие языки), кнопочное управление.

Собирайте и отображайте 2-полосное 3-фазное напряжение, частоту и фазу.

Сбор и отображение активной мощности, реактивной мощности, видимой мощности, коэффициента мощности и тока.

S1/S2 разделен по току Предупреждение/будильник.

Функция отключения (несущественная нагрузка).

Дисплей S1/S2 общая энергия кВт, общая энергия kVar, общее время закрытия.

Отображение непрерывного времени электропитания и общего времени электропитания S1/S2.

Функция передачи синхронизации; кроме того, может отображаться разница в напряжении, разница в частоте и разность фазы.

Для хранящегося типа энергии ATS, его близкое реле будет активным после включения PF входного сигнала.

Перенапряжение/понижение напряжения, Потеря фазы, обратная фаза, защита от перегрузки/понижения частоты.

Функция передачи фазовой последовательности;

Автоматический/ручной режим. В ручном режиме, может заставить переключатель Закрыть или открыть;

Все параметры могут быть установлены на месте. Аутентификация паролей обеспечивает только авторизованную работу персонала.

Genset может быть ручной тест на месте для достижения запуска/остановки работы.

Контроллер ATS имеет функцию автоматического повторного закрытия.

Подходит для трехступенчатых ПК, двухступенчатых ПК, CB и CC-переключателей.

Подходит для 2 изолированных нейтральных линий.

Часы в режиме реального времени (RTC); функция регистрации событий (журнал событий может записывать 99 элементов в циркулярном режиме).

Запланированный запуск и запланированный не Запуск (может быть установлен как start genset один раз в день/неделю/месяц с нагрузкой или нет).

Может управлять двумя генераторами для работы в режиме цикла, в режиме Master Run и в режиме баланса Run.

Широкий диапазон питания постоянного тока (8 ~ 35) в позволяет контроллеру выдерживать мгновенный ток 80 в.

Большое клеммное пространство позволяет контроллеру выдерживать Максимальное входное напряжение 625 в.

С изолированным интерфейсом связи RS485. С функцией «дистанционное управление, Дистанционное измерение, удаленная связь, дистанционное регулирование» с помощью протокола ModBus communication. Может дистанционно запускать/останавливать генераторные устройства и дистанционно управлять АТС, чтобы закрыть или открыть.

Подходит для различных систем переменного тока (3 фазы 4-провода, 3 фазы 3-Провода, однофазный 2-провод и 2-фазный 3-провод).

Модульная конструкция, саморегулирующийся ABS пластиковый корпус, подключаемый терминал, встроенный монтаж, компактная конструкция с простой установкой.
