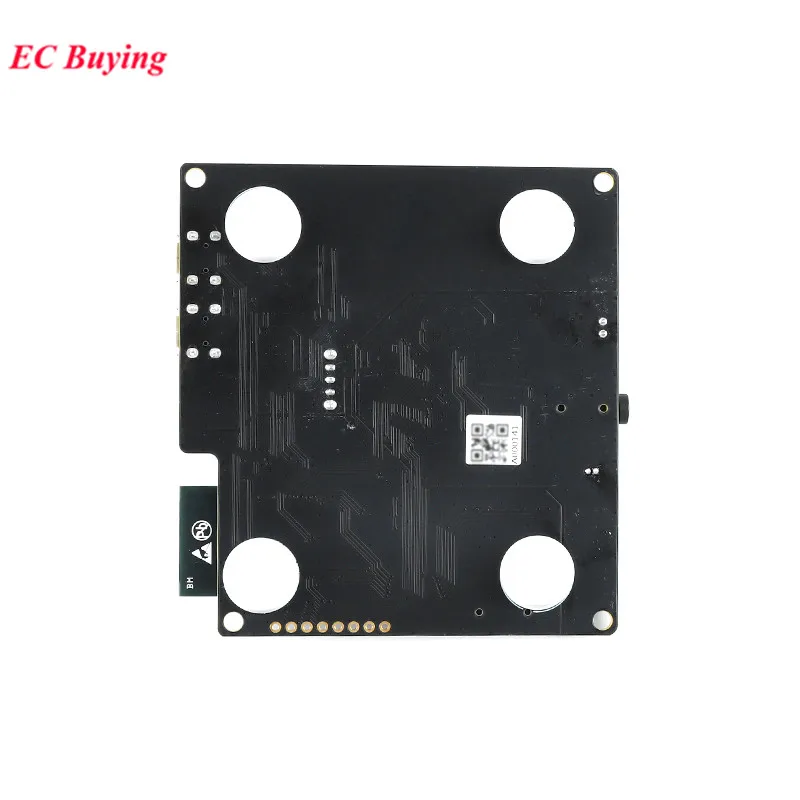

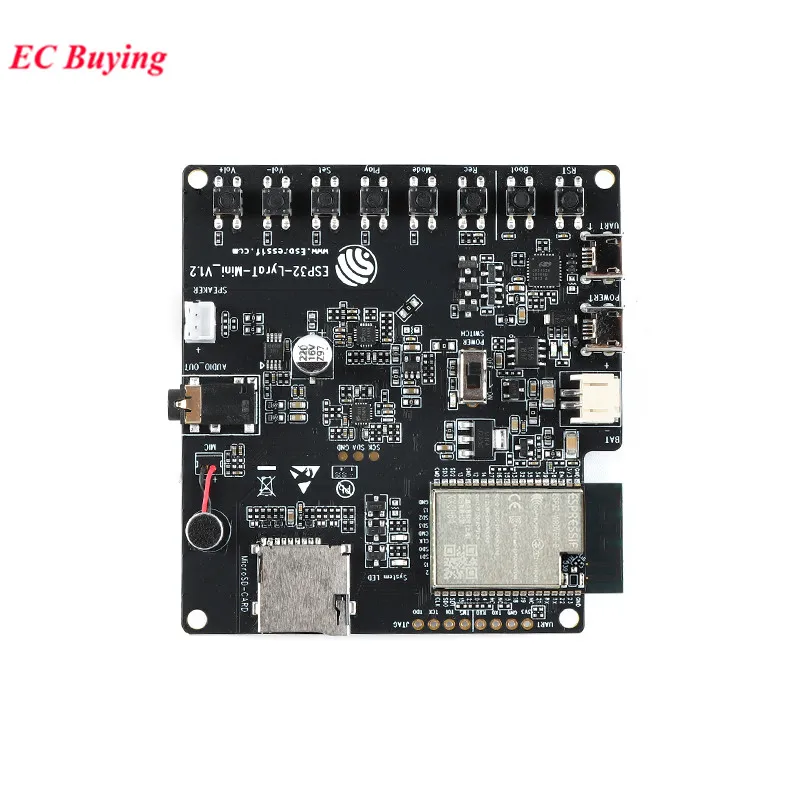

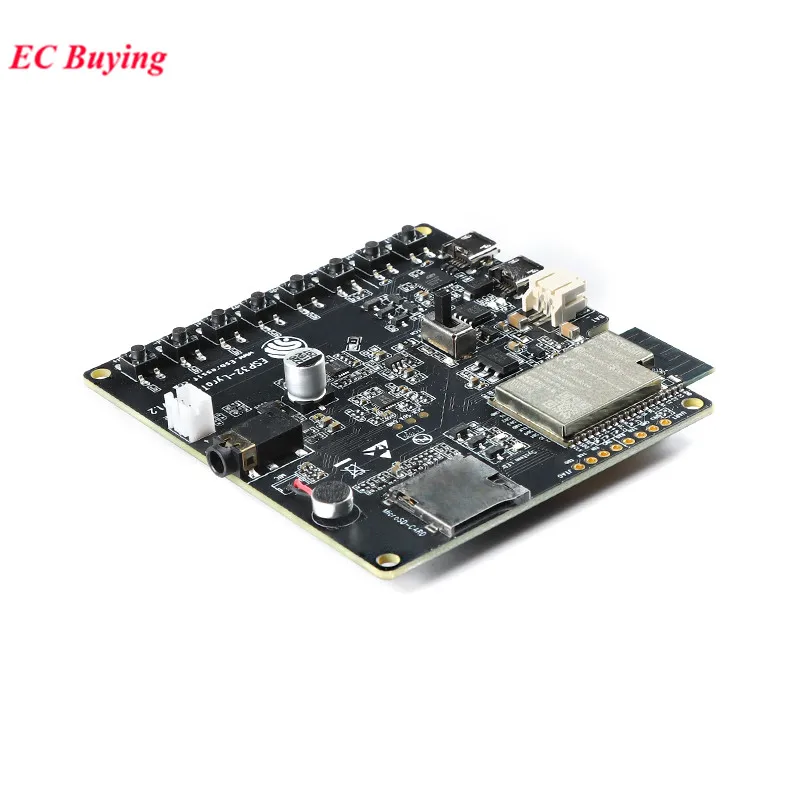

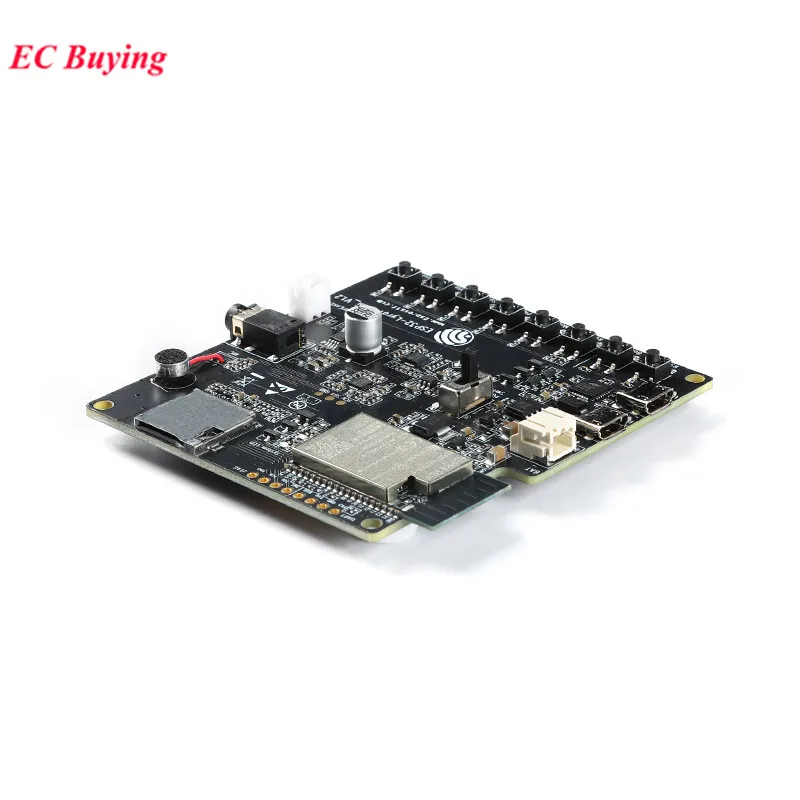

ESP32 LyraT Mini аудио макетная плата WROVER B Wi Fi модуль голосового демонстрационная

ESP32 LyraT Mini аудио макетная плата WROVER B Wi Fi модуль голосового демонстрационная

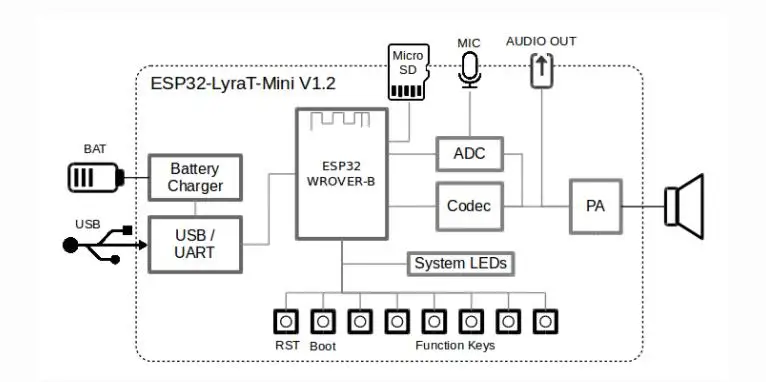

Готов к работеESP32-LyraT-Mini плата разработки V1.24 Ом колонки с DuPont женский джемпер или наушники с 3,5 мм аудио интерфейсДва кабеля для передачи данных Micro-USB 2,0 (тип A-Micro B)ПК (Windows, Linux или Mac OS)Дополнительные компонентыКарта Micro SDЛитиевая батареяОбзорESP32-LyraT-Mini 1,2-это плата для разработки аудио, основанная на Espressif ESP32 специально для рынка аудио приложений. В основном он включает аудио чип для codec, внешнее расширение RAM и двухъядерный чип ESP32. Оборудование включает в себя:Модуль ESP32-WROVER-BАудио чип для codecЧип ADCМикрофонАудиовыход1 х 3 Вт Выход динамикаСлот для карты MicroSD (Однолинейный режим)Восемь клавишДва системных индикатораТестовые точки JTAG и UARTВстроенный USB-UART мостовой чипУправление зарядкой литиевой батареиНа следующем рисунке показаны основные компоненты ESP32-LyraT-Mini и способы их подключения.Аудио чип для codecАудио чип для codec ES8311 является моно аудио кодеком низкой мощности. Он состоит из одноканального ADC, одноканального DAC, низкошумного усилителя, драйвера для наушников, цифрового звукового процессора, аналогового миксера и функции усиления. Этот чип обеспечивает аппаратную функцию обработки звука, Подключаясь к модулю ESP32-WROVER-B с помощью I2S и I2C шины.АудиовыходАудио выход слот для 3,5 мм стерео наушники. (Обратите внимание, что эта плата разработки выводит моно сигнал)Выход динамикаАудио Выходной разъем с 2,54 мм/0,1 "стандартная высота штифта 4 Ом колонки.Интерфейс USB-UARTКак интерфейс связи между ПК и ESP32.Usb-порт для зарядкиМожет использоваться в качестве источника питания для макетных плат.Индикатор ожидания/зарядаЗеленый резервный светильник включен, чтобы указать, что питание подключено к порту USB для зарядки. Красный зарядный светильник включен, чтобы указать, что аккумулятор на держателе аккумулятора заряжается.ПереключательКнопка включения/выключения питания: сдвиньте кнопку вверх, чтобы включить питание платы развития; Выключите ее, чтобы выключить питание.Индикатор питанияКрасный светильник индикатора указывает на включение выключателя питания.Модуль ESP32-WROVER-BМодуль ESP32-WROVER-B содержит чип ESP32, который может обеспечить подключение Wi-Fi / Bluetooth и возможности цифровой обработки. Он также интегрирует 32 Мбит SPI flash и 64 Мбит PSRAM для обеспечения гибкого хранения данных.Разработка приложенийПеред включением в ESP32-LyraT-Mini убедитесь, что плата разработки не повреждена.Настройка по умолчаниюУстановите совет по разработке и выполните первый образец приложения:Подключите динамик 4 Ом к выходу динамика. Вы также можете подключить наушники к аудиовыходу.Используйте кабель для передачи данных Micro-USB для подключения обоих usb-портов ESP32-LyraT-Mini платы разработки к ПК.Теперь Зеленый индикатор ожидания должен быть включен в светильник. Если аккумулятор не подключен, красный индикатор заряда будет мигать каждые несколько секунд.Вставьте выключатель питания.Красный индикатор питания должен быть включен в светильник.Если индикаторы отображаются как описано выше, плата в основном не повреждена и может использоваться для загрузки приложений. Теперь следуйте приведенным ниже инструкциям для запуска и настройки инструментов разработки на вашем ПК.
