Siemens S7-200PLC Bluetooth Коммуникационный комплект USB/кабель программирования PPI связь

Siemens S7-200PLC Bluetooth Коммуникационный комплект USB/кабель программирования PPI связь

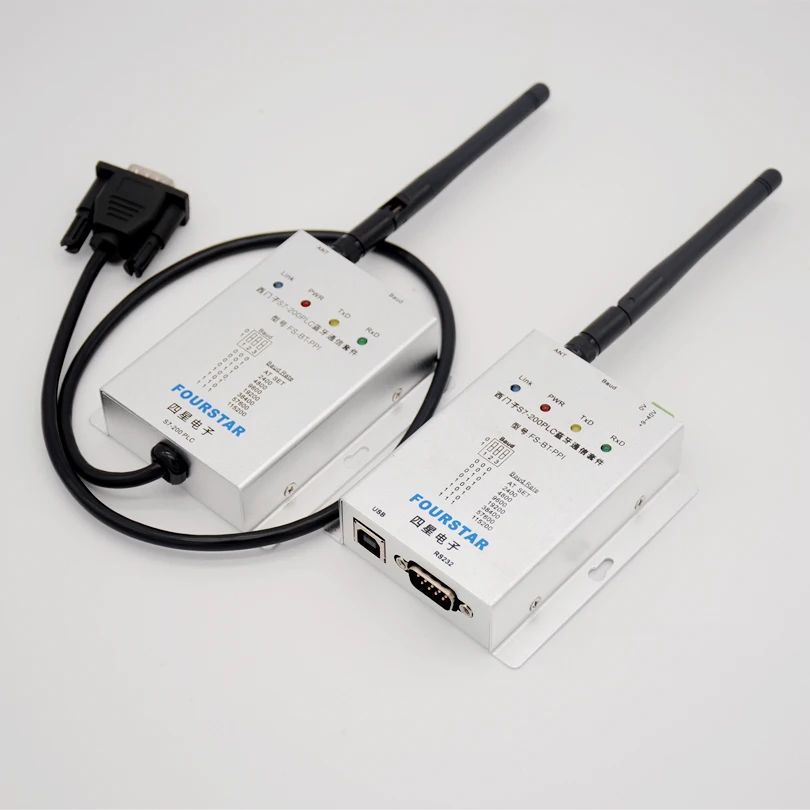

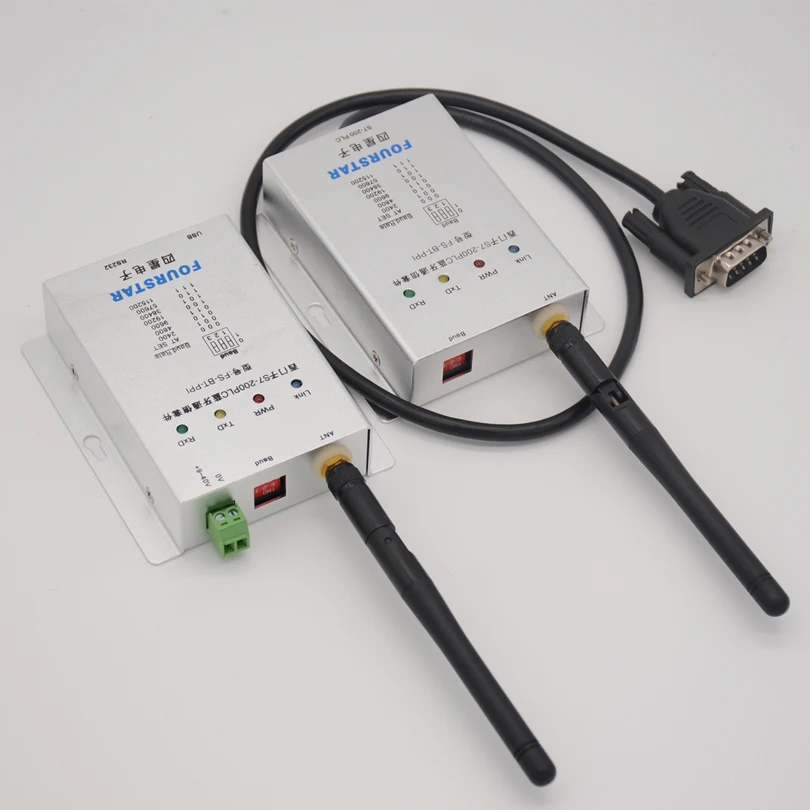

FS-BT-PPI Сименс S7-200PLC Bluetooth

Bluetooth-это технология беспроводной связи с коротким диапазоном, работающая в диапазоне ISM 2,4 ГГц, зеленая свободная полоса genus, используйте группу отделов управления радиоресурсами для подачи заявки на получение лицензии. Bluetooth использует частотный спектр распространения, имеет хорошее экранирование, поступает в промышленные области управления, все больше и больше приложений в промышленной автоматизации, распределенного сбора данных, интеллектуального транспорта, электричества, гидравлики, и во многих других отраслях промышленности, промышленный интерфейс управления реализован как RS232/RS485/RS422 прозрачная Беспроводная передача сигналов. Siemens S7-200 Серия PLC Bluetooth Коммуникационный набор FS-BT-PPI (FS является зарегистрированным товарным знаком FourStar electronic FOURSTAR), это четырехзвездочный электронный исследовательский промышленный bluetooth-адаптер с последовательным портом, Реализация компьютера или сенсорного экрана устройств интерфейса RS232 или USB интерфейса для Siemens S7-200 серии PLC RS485 устья Bluetooth беспроводной передачи данных, вы можете заменить традиционный кабель интерфейса программирования-связи, такой как ПК/PPI, USB/PPI и т. д., не нужно менять оригинальный протокол последовательной связи и различные программы программирования, Программное обеспечение для мониторинга и т. д., не нужно устанавливать настройки, подключать и играть очень удобно, особенно подходит для использования в следующих случаях: ★Перемещение или поворот последовательной связи между устройствами; ★В противоположном направлении, напротив реки или шоссе или железной дороги или связи между устройствами; ★Другие подводные кабели неудобны для связи между устройствами; Характеристики продукта и ключевые технические индикаторы ● Диапазон Bluetooth: 2,40 ГГц-2,48 ГГц, ISM band ● Протокол Bluetooth: Bluetooth v1.2 ● Номинальная мощность: Класс 1 (+ 20dBm) ● Чувствительность: 85 дБм ● Расстояние связи Bluetooth: 300 м (расширено), после антенны с высоким коэффициентом усиления на соответствие до 800 м (расширено) ● Напряжение источника питания: соответственно с помощью PLC связи и USB самого порта 5VDC питания, вы можете добавить + 9 ~ мощность 40VDC ● Скорость связи: 2,4 кбит/с ~ 115,2 кбит/с, для стандартной скорости передачи данных ● Последовательный формат UART: бит данных: 8 бит, бит четности: ровный, стоп-бит: 1 ● Поддержка PPI и связь с бесплатными портами, не поддерживает Расширенное и многопрофильное соглашение PPI в PPI ● Защита интерфейса: порт питания: полюс соединяет защиту от перенапряжения, приводит к защите потока, 500 Вт Порты RS485: 500 Вт lightning и защита от перенапряжения, защита от перегрузки по току RS232 порты Защита от перенапряжения, USB порт Защита от перенапряжения ● Рабочая температура:-40 ~ + 85 ℃, относительная влажность: 0 ~ 95% (не заполнена) ● Размер формы: 90 × 78 × 24 (длинна × ширина × высота) настенного типа алюминиевые корпуса ● Тяжелая Мера: 150 г

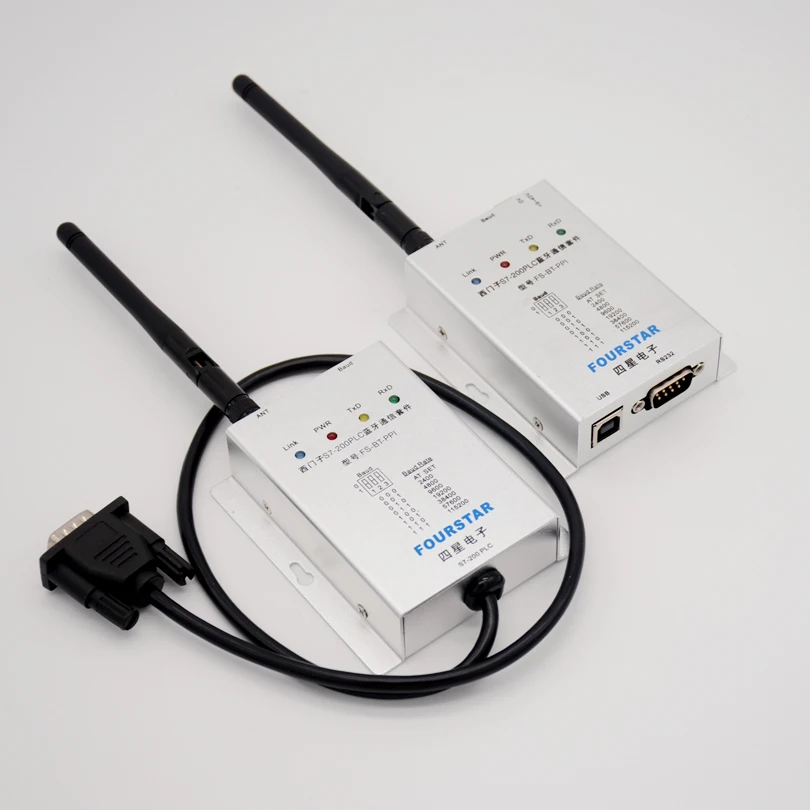

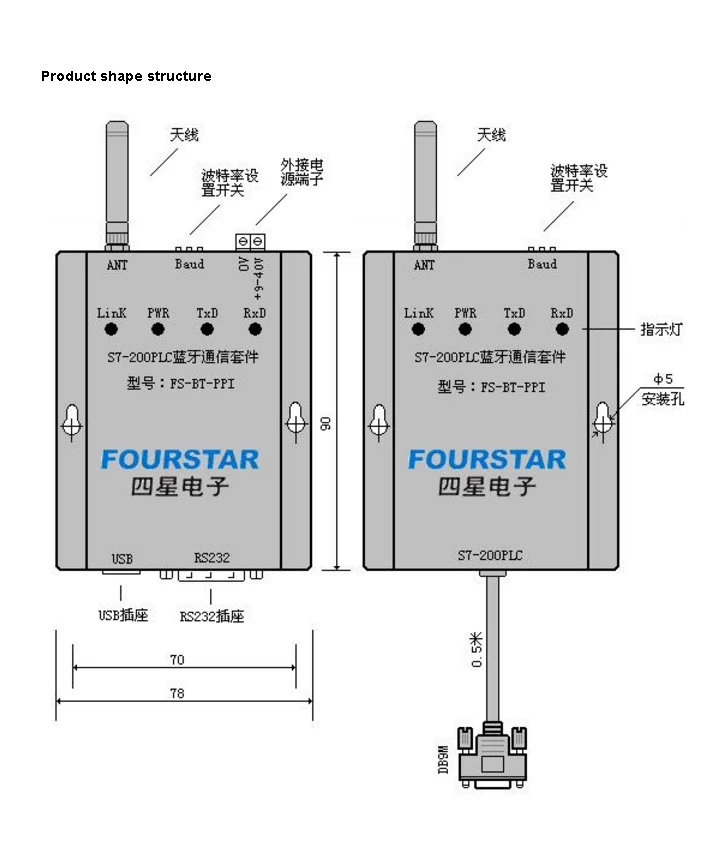

FS-BT-PPI состоит из двух, подключение к ПК или интерфейсу сенсорного экрана RS232 или USB, Другое соединение S7-200 PLC серии RS485 интерфейс (порт программирования), изготовленная установка сопряжения с хорошим правильным FS-BT-PPI корпусом с одинаковым порядковым номером. Могут быть расположены только на второй FS-BT-PPI, только цепь связи между возможностью построить, различные парные модули не могут быть смешаны, стороны на влияние общения и недоверия, так же, как ключи дистанционного управления автомобиля могут быть открыты только и его автомобиль такой же. Для того, чтобы рассказать и описать удобство, мы добавили подключение к FS-BT-PPI компьютера, называемому «Master module», соединениям PLC FS-BT-PPI, называемым «Slave module» антенной: этот продукт маркирован 2,4 ГГц, 3 дБ антенна, для улучшения связи на расстоянии, дополнительно 9 дБ, 13 дБ, 24 дБ и т. д., антенны с высоким коэффициентом усиления, Расстояние связи может проконсультироваться с поставщиком антенны. Следующая таблица-Электронная антенна FourStar с разным коэффициентом усиления, измеряемым расстоянием от связи Bluetooth: Характеристики антенны Максимальное расстояние Bluetooth, просторные зоны связи) 2,4G, 3 дБ стержень антенны (стандарт) 400 м 2,4G, 9 дБ стержень антенны 800 м 2,4G, 9 дБ антенна 500 м Необходимо отметить, что данные в таблице измеряются в условиях открытой зоны, во внутренних условиях и в условиях барьера, диапазон связи Bluetooth имеет большее снижение, фактическая ситуация сложная, можно измерять только в зависимости от условий жизни. Фактическое применение должно уменьшить барьер, максимизировать Сопряжение двух Bluetooth модуль взаимное «можно видеть» видимым. По возможности, не используйте продукт, установленный на металлическом шкафу, избегайте экранирования сигнала, Бесплатный кабель FS-BT-PPI, как правило, приводит к установке в шкафу, или с антенной антенна, как правило, приводит к шкафу.

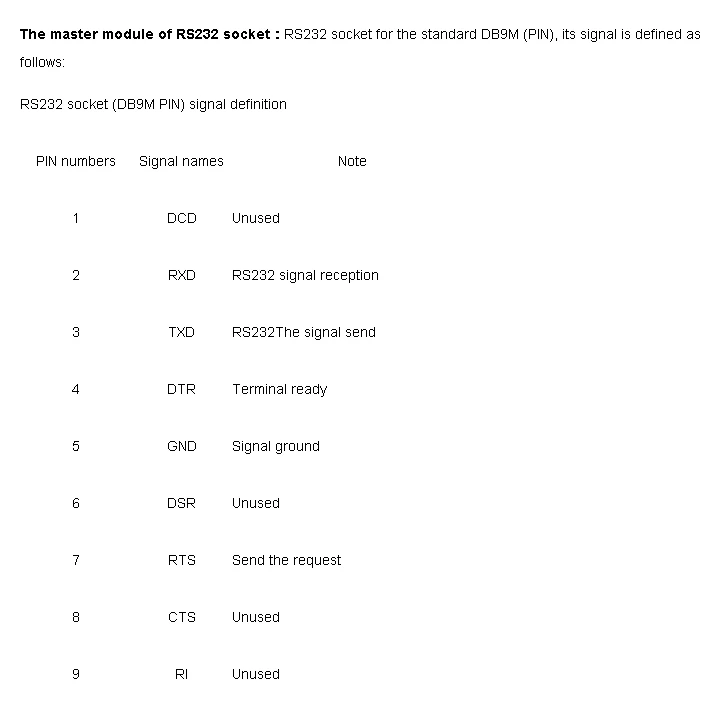

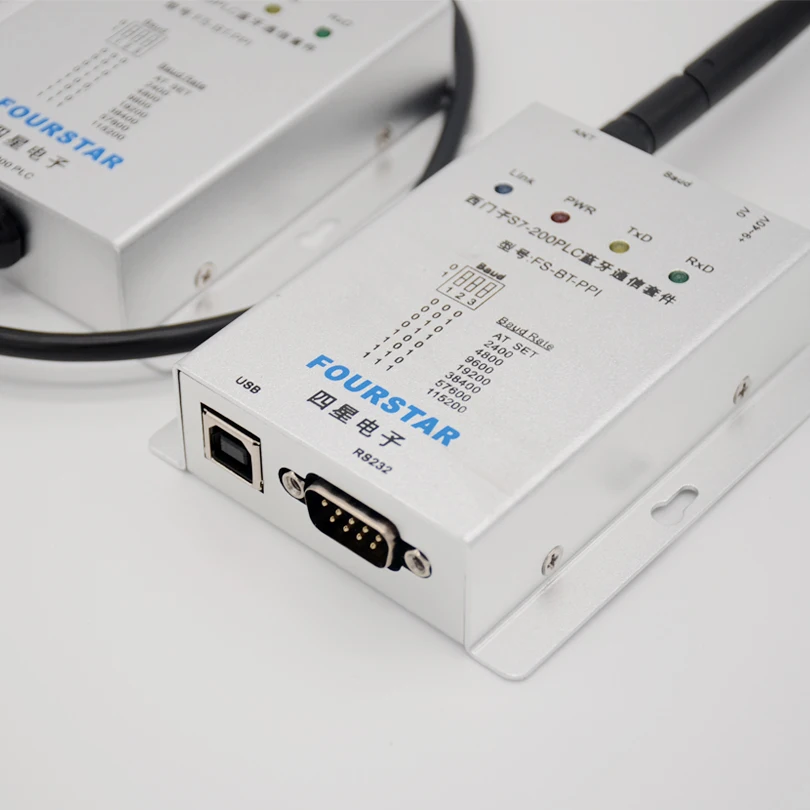

Используйте оборудованный с продуктом RS232 Главный модуль для подключения кабеля RS232 розетка и компьютер RS232 розетка, которая не была основным модулем доступного источника питания, основной модуль для подключения кабеля USB и компьютера USB и использовать компьютерные usb-порты 5VDC питания, Для таких устройств, как usb-порт с сенсорным экраном, в настоящее время доступны внешние клеммы напряжения 9 ~ 40 В постоянного тока для питания главного модуля. Основной модуль разъема USB: В качестве стандартного USB-B гнезда, оснащенного продуктом, доступны от usb-кабеля для подключения к usb-источнику компьютера, когда работа главного модуля от источника питания компьютера в источнике USB, нет необходимости в внешнем источнике питания. В первый раз, когда вы используете usb-интерфейс, вы можете попросить установить usb-драйверы, пожалуйста, нажмите на компьютерный запрос, чтобы установить usb-драйвер CD, USB преобразуется в последовательный порт (com-порт), пожалуйста, обратитесь к компакт-диску документа по установке usb-драйвера. Главный модуль внешних терминалов электропитания: Только когда вы используете интерфейс RS232 master module, а не источник питания USB, когда это требуется от внешнего источника питания suppl

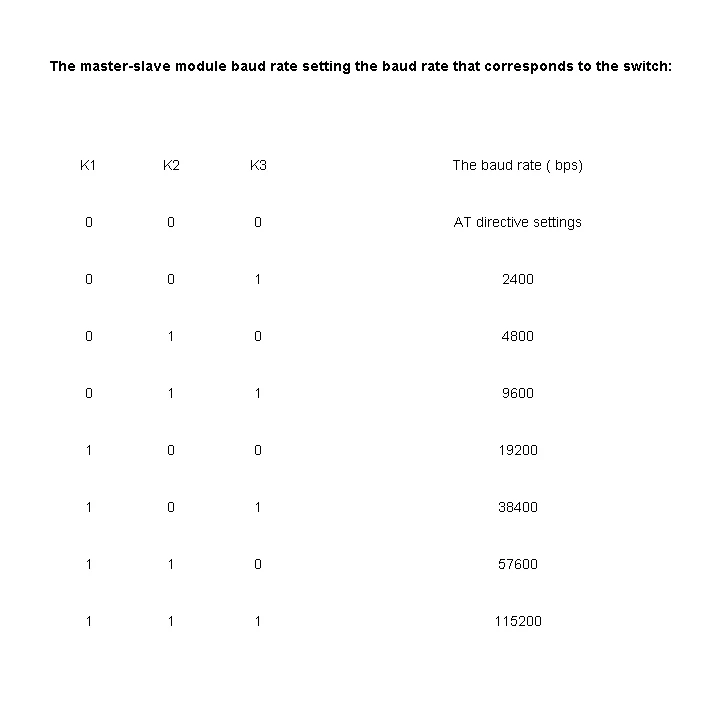

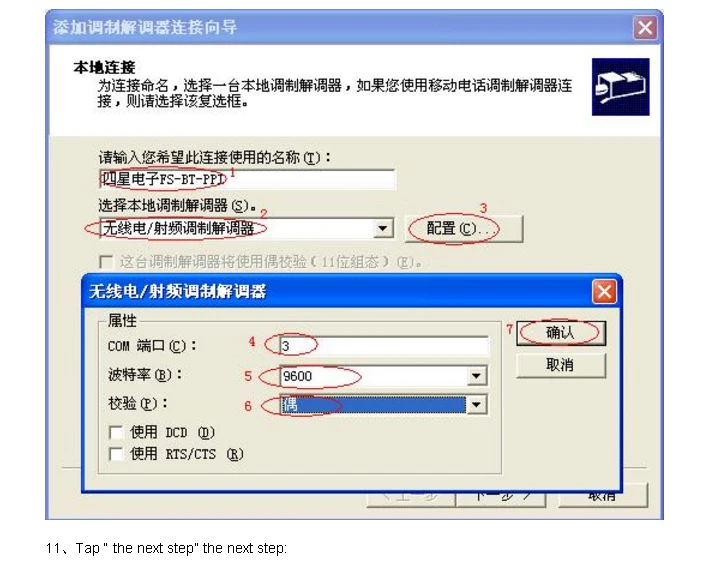

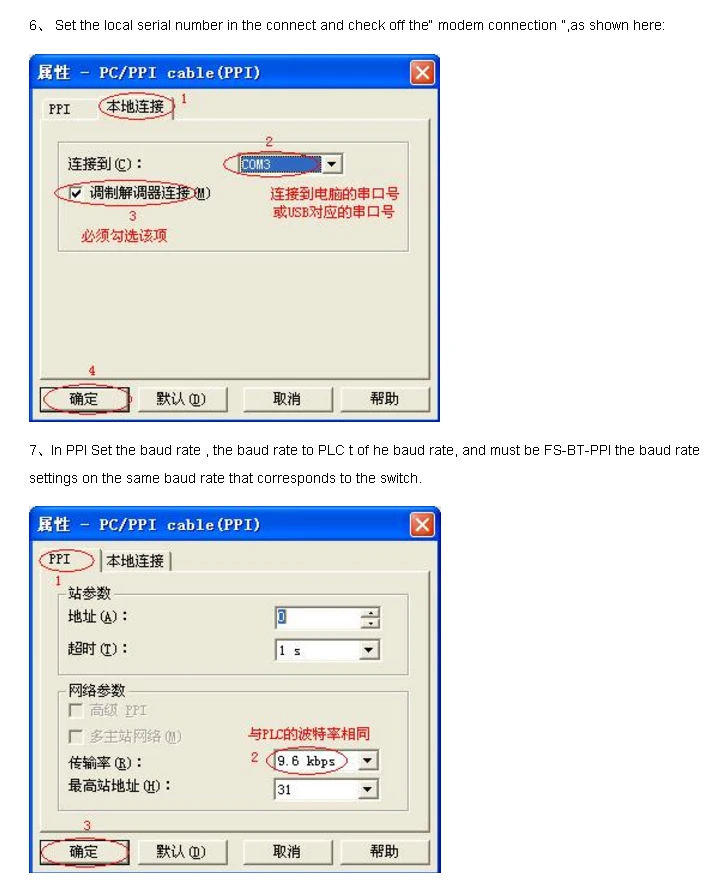

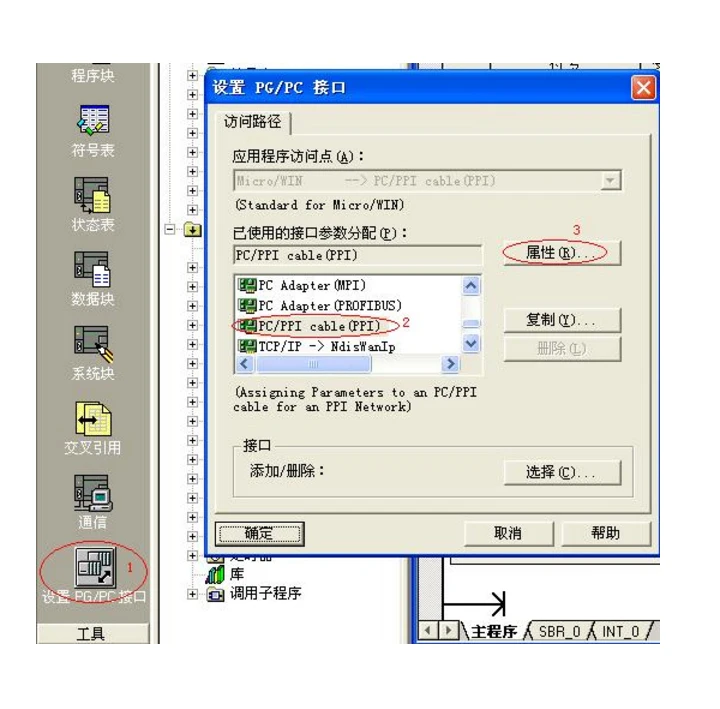

Необходимые гарантии программного обеспечения связи и Властелина, от настройки модуля до той же скорости передачи данных, замена модулей переключателя должна привести в действие новые настройки. Пример использования FS-BT-PPI Персональный компьютер Micro/win STEP7 Программирование программного обеспечения и S7-200 серии PLC реализация Bluetooth беспроводной связи, загруженные, загруженные данные программы, мониторинг PLC и т. Д., следующим образом: 1. FS-BT-PPI Главный модуль и рабочий модуль, переключающий скорость передачи, чтобы набрать и PLC ту же скорость передачи данных, например 9600bps или 19200bps, не знает PLC скорости передачи данных, доступный ПК/кабель программирования PPI протестирует его. 2. Основной модуль USB estuary подключение к компьютеру USB estuary, если это первое использование USB estuary будет предложено установить usb-драйвер, установите драйвер после usb-порта Windows в Диспетчере устройств на соответствующий серийный номер (номер com). Если вы используете порт RS232, Главный модуль подключения порта RS232 к порту RS232 компьютера, когда вам нужно подключить Главный модуль usb-порта к интерфейсу USB компьютера для получения мощности, или в отдельном блоке питания 9 ~ 40 В постоянного тока. 3. Рабочий модуль DB9M подключается к PLC порта RS485 (порт программирования). Если это больше, чем одна S7-200PLC сети, DB9M будет подключаться к сетевому диапазону программирования порта шины разъема. 4. Если модуль Bluetooth-slave единодушия в диапазоне эффективной связи, FS-BT-PPI ссылка на синий индикатор начнет мигать через несколько секунд, когда модуль master-slave установил связь по Bluetooth, вы можете иметь прозрачную передачу данных, это состояние называется «Встроенная цепь». 5. Откройте программное обеспечение для программирования Micro/win STEP7, нажмите кнопку «Настройки PG/PC интерфейсов» и выберите «кабель PC/PPI (PPI)» после нажатия на кнопку «Свойства», показанную на следующем рисунке:

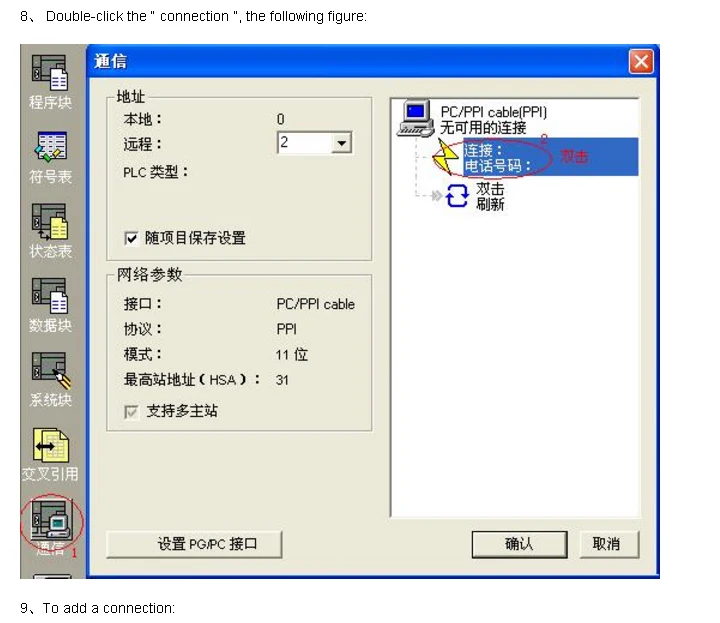

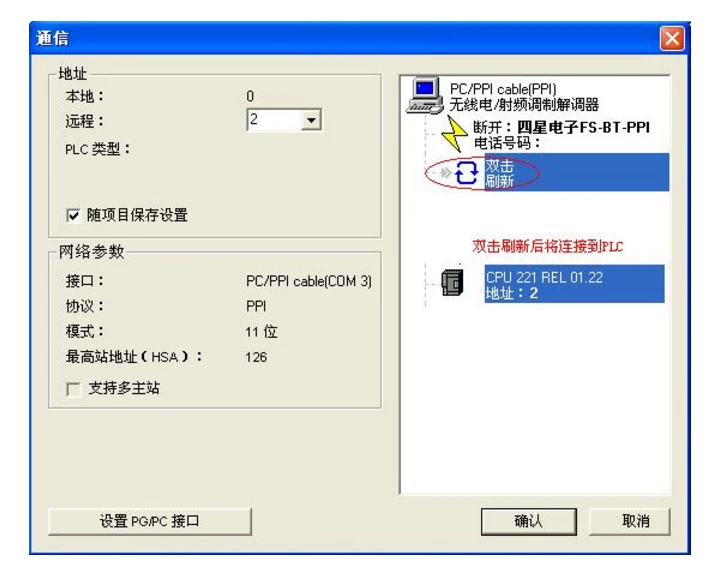

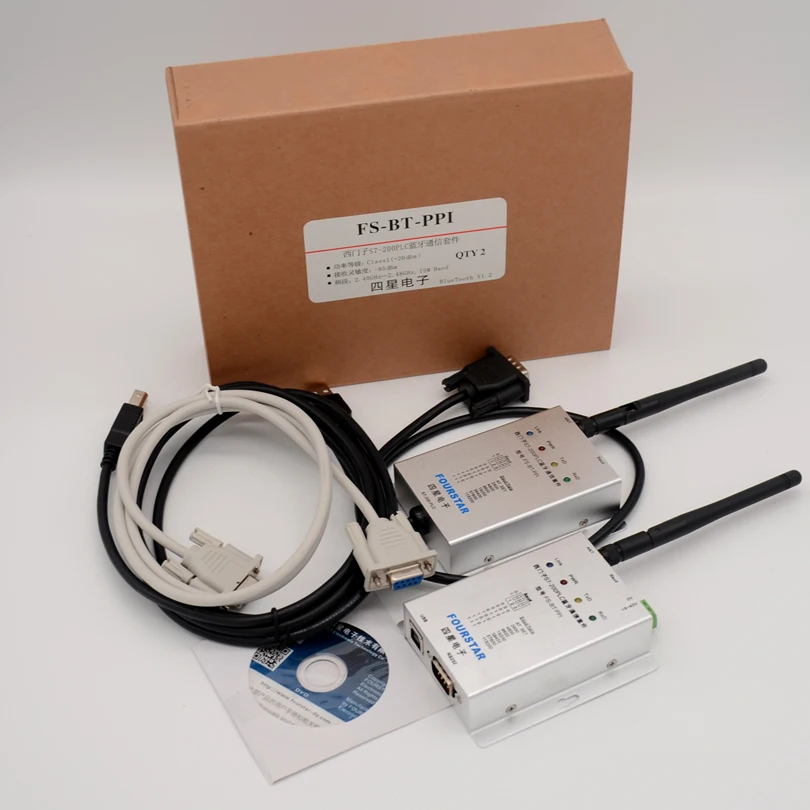

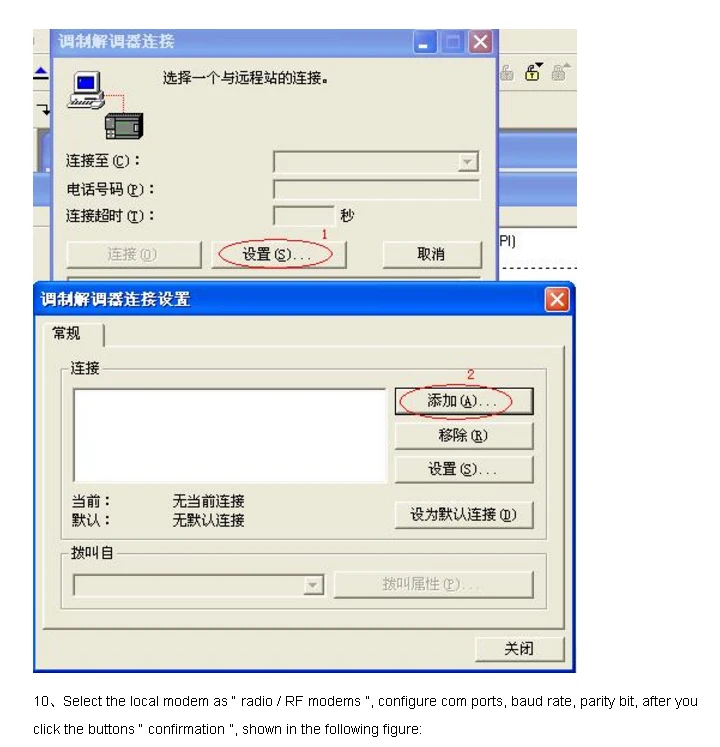

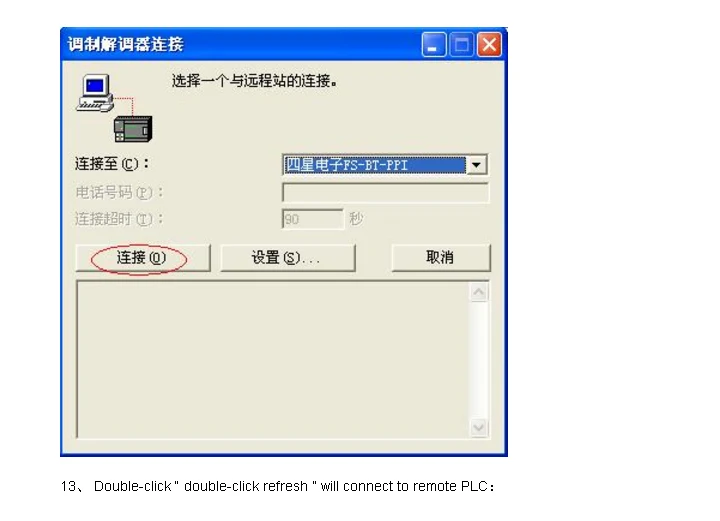

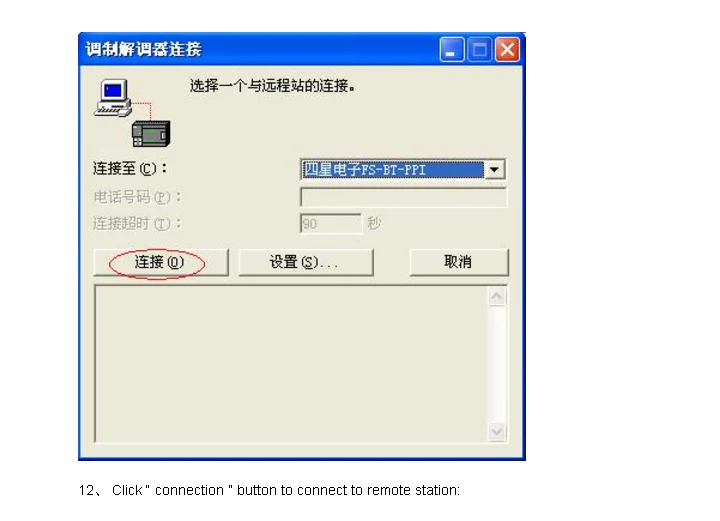

Если вы не раз дважды нажимаете кнопку «двойное нажатие», то после модели ПЛК не будет, и появится «неизвестное: 2 адреса», все в порядке, вы также можете нажать на кнопку «подтверждено», что после кнопки игнорируйте ошибку для последующего использования! Перейдите к этому, компьютер уже прошел беспроводное соединение Bluetooth с пультом дистанционного S7-200PLC, на удаленном компьютере пользователь может провести загрузку данных программы, загрузку, мониторинг использования связи, и ПК/PPI кабель точно такой же, для S7-200PLC, свободный порт связи также верно. FS-BT-PPI также может быть использован в стороннем сенсорном экране или других устройствах и подключениях к S7-200PLC, используйте свободную портовую связь или «Радио/радиочастотные модемы» PPI связи, конкретная ссылка на выше, используйте метод вычисления и подключения ПЛК. FS-BT-PPI не поддерживает скорость передачи данных 187,5 кбит/с, если ваша S7-200PLC ставка установлена до 187,5 кбит/с, необходимо использовать USB/PPIM + многоуровневый кабель программирования для изменения его в 9,6 кбит/с или 19,2 кбит/с скорость передачи данных и т. д.) поддерживается FS-BT-PPI комплекта содержит следующие аксессуары: FS-BT-PPI 2 модуля (основной модуль и модуль) 2,4 ГГц, 3 дБ антенна 1 Кабель RS232 1 (1 м) 1 Кабель USB A-B (2 м) 1 CD (с ручным и USB драйвером) 1
