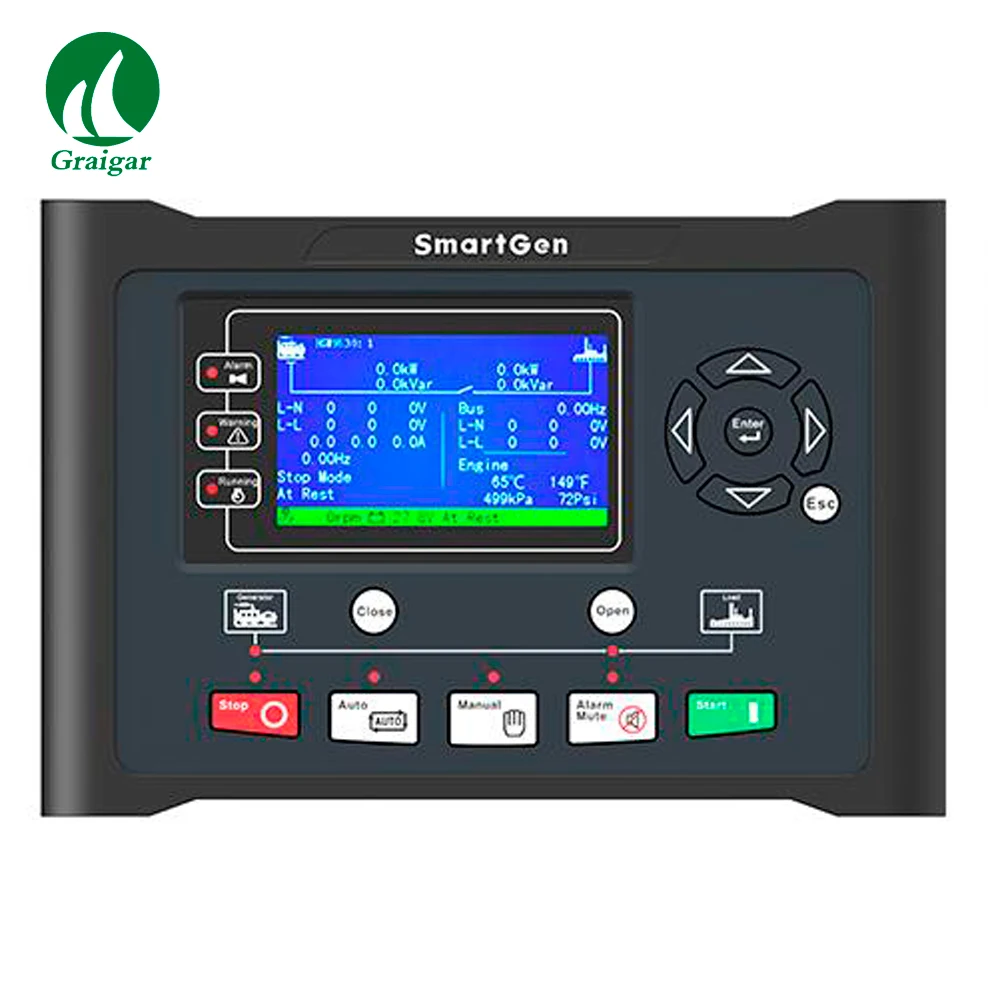

Контроллер генератора Smartgen HGM9530 ручная/автоматическая параллельная система для

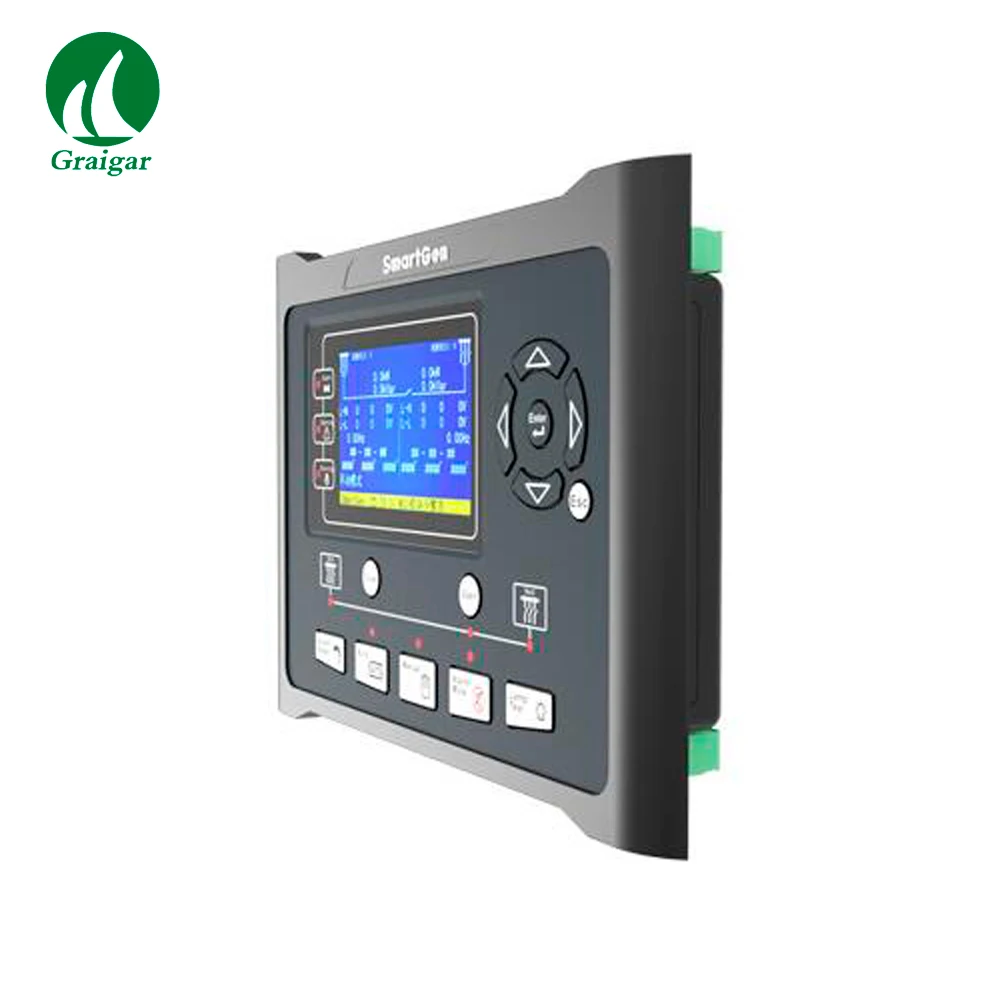

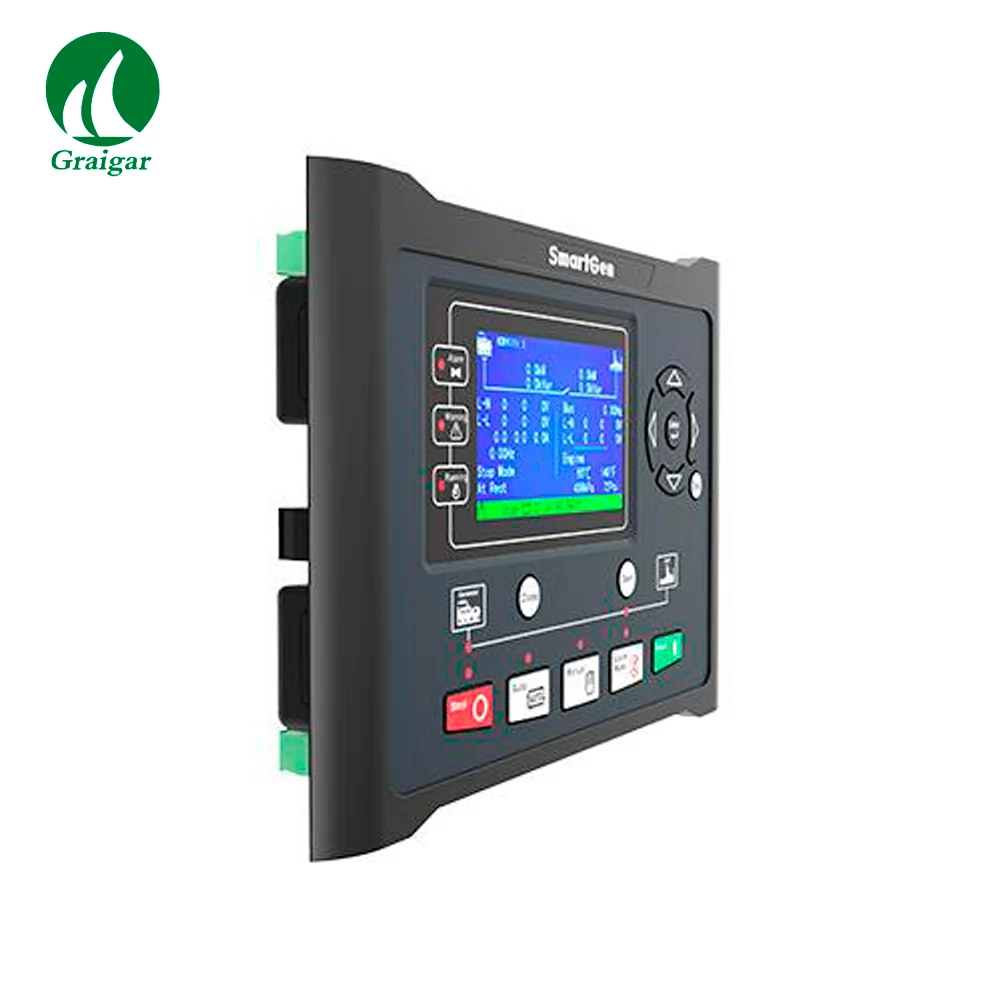

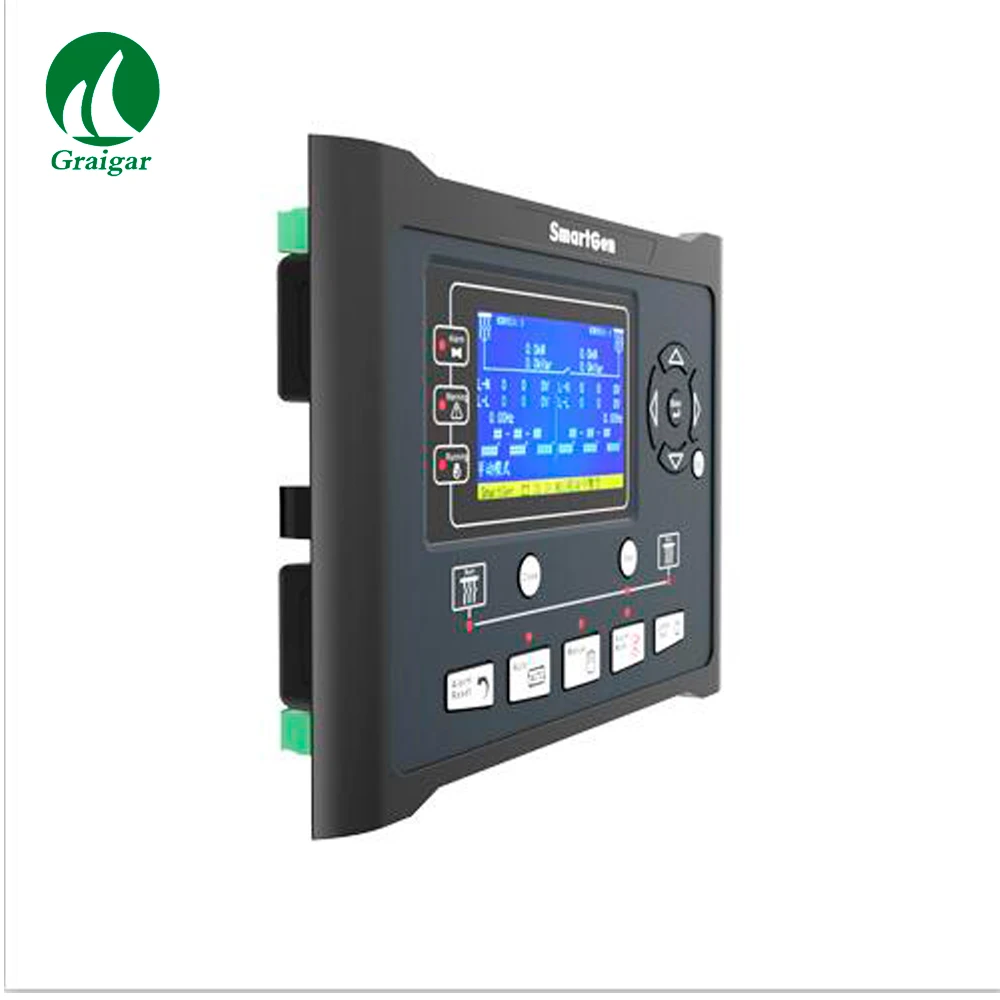

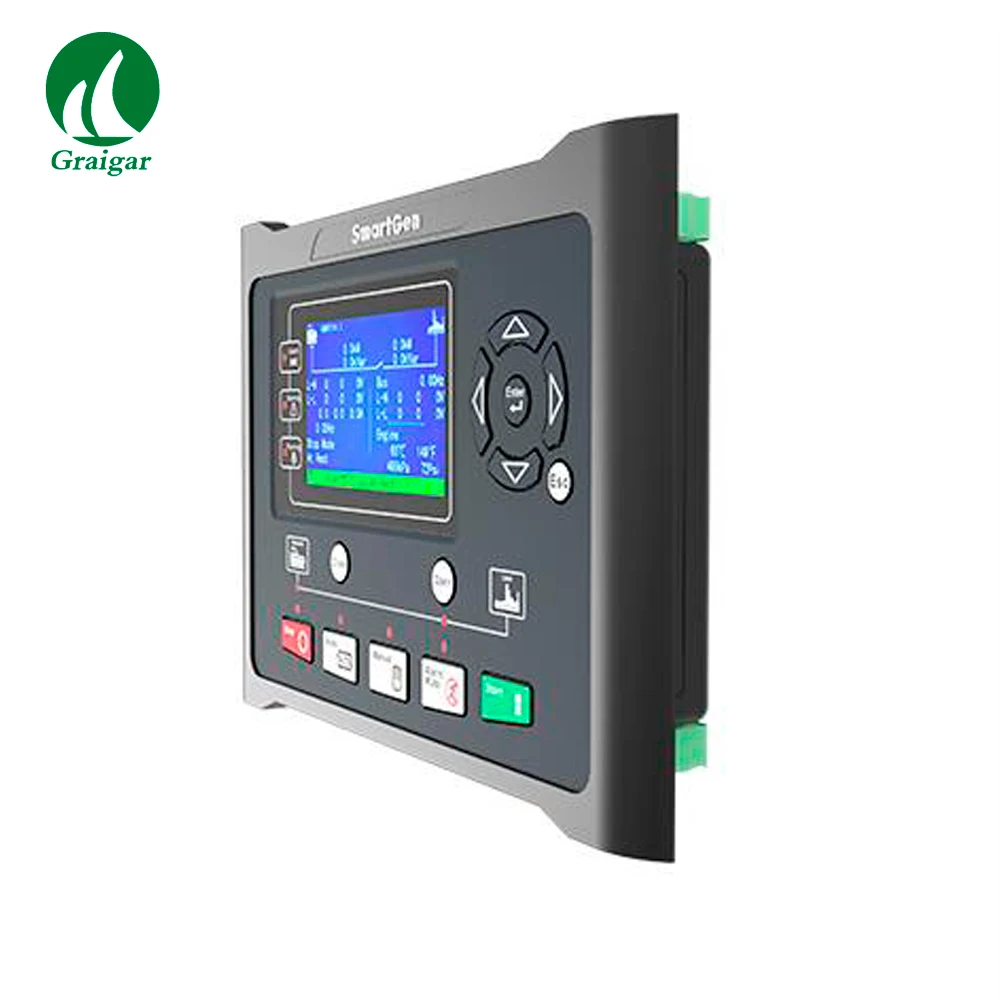

Smartgen HGM9530 ручной/автоматический параллельная система Генератор контроллер для одного блока постоянной выходной мощности и сети параллельного

Контроллер HGM9530 предназначен для ручных/автоматических параллельных генераторов с аналогичной или различной емкостью. Кроме того, он подходит для одноблочной постоянной выходной мощности и параллельной сети. Это позволяет Автоматически запускать/останавливать, параллельную работу, измерение данных, защиту сигнализации, а также дистанционное управление, Дистанционное измерение и функции удаленного общения. Он подходит с ЖК-дисплеем, дополнительным китайским, английским и другим языковым интерфейсом, и он надежный и простой в использовании.

Используя GOV (регулятор скорости двигателя) и AVR (автоматический регулятор напряжения) функции управления, контроллер может синхронизировать и передавать нагрузку автоматически; Он может использоваться параллельно с другим контроллером HGM9530.

Контроллер HGM9530 также контролирует двигатель, точно указывая рабочий статус и условия неисправности. Когда происходит аномальное состояние, он разделяет автобус и выключает генератор, одновременно точная информация о режиме сбоя указана ЖК-дисплеем на передней панели. Интерфейс SAE J1939 позволяет контроллеру общаться с различными ECU (блок управления двигателем), которые оснащены интерфейсом J1939.

Мощный 32-битный микропроцессор, содержащиеся в модуля позволяет для точного параметры измерения, фиксированная стоимость регулировка, настройка времени и заданное значение регулировки и т. Д .. Большинство параметров можно настроить с передней панели, и все параметры могут быть настроены через интерфейс USB (или RS485) для регулировки через ПК. Он может быть широко использован во всех типах автоматической системы управления gen-set с компактной структурой, передовыми схемами, простыми соединениями и высокой надежностью. Контроллер может контролировать температуру генератора цилиндра и температуру вентилирования через модуль аналогового ввода расширения (особенно подходит для газовой генераторной автоматической параллельной системы).

Производительность и характеристики

1. С рукояткой-32 бит SCM, высокой степенью интеграции аппаратных средств и надежнее;

2. 480x272 LCD с подсветкой, многоязычный интерфейс (включая английский, китайский или другие языки), который может быть выбран на сайте, что делает ввод в эксплуатацию удобным для персонала завода;

3. Улучшенная износостойкость ЖК-дисплея и устойчивость к царапинам из-за твердого акрила экрана;

4. Силиконовая панель и кнопки для лучшей работы в условиях высокой/низкой температуры;

5. Порт связи RS485 включает дистанционное управление, Дистанционное измерение, удаленную связь через протокол ModBus.

6. Оснащен портом ECU CANBUS и может взаимодействовать с genset J1939. Вы можете не только отслеживать часто используемые данные (например, температуру воды, давление масла, скорость двигателя, расход топлива и т. д.) машины ECU, но и управлять запуском, остановкой, повышение скорости и скорости при помощи порта CANBUS. Genset также может подключаться к расширительным модулям: цифровой входной модуль DIN16, цифровой выходной модуль DOUT16A и аналоговый входной модуль AIN24 (Может контролировать температуру цилиндра и температуру вентилирования).

7. Подходит для 3-фазный 4-провод, 3 фазы 3 провода, однофазный 2 провода, И 2-фазный 3 (проволока проходит по всей системы с напряжение 120/240V и частота 50/60 Гц;

8. Собирает и показывает 3-фазное напряжение, ток, мощность, параметр и частоту шины/частота сети.

9. Для шины, контроллер имеет потерю фазы и фазы последовательности неправильные функции обнаружения; Для генератора, контроллер имеет перенапряжение, под напряжением, над частотой, под частотой, над током, над мощностью, обратная мощность, потеря фазы, неправильные функции обнаружения последовательности фаз;

10. Параметры синхронизации:Разница в напряжении между шиной и сетью, разница в частоте между шиной и сетью, разница в фазе между шиной и сетью;

11. Несколько режимов работы в автоматическом состоянии: с нагрузкой, выключением нагрузки, требует параллельного бега;

12. Функция включения и выключения пандуса;

13. 3 фиксированных датчика (температура, давление масла и уровень жидкости);

14. 2 настраиваемых датчика можно установить в качестве датчика температуры, давления масла или уровня топлива;

15. Больше видов кривых температуры, давления масла, уровня топлива может быть использован непосредственно, и пользователи могут определить кривые датчика самостоятельно;

16. Точность измерения и отображения параметров двигателя,

17. Защита: Автоматический запуск/остановка генераторной установки, контроль ATS (переключатель автоматической передачи) с идеальной индикацией неисправности и функцией защиты;

18. Все выходные порты имеют релейный выход;

19. Настройка параметров: параметры могут быть изменены и сохранены во внутренней памяти EEPROM и не могут быть потеряны даже в чехол отключения питания; большинство из них можно отрегулировать с помощью передней панели контроллера, и все они могут быть изменены с помощью пк через порты USB или RS485;

20. Несколько условий отключения кривошипа (скорость вращения, давление масла, частота генератора) являются дополнительными;

21. Широкий диапазон источника питания постоянного тока (8 ~ 35) в, подходит для различных исходных условий напряжения батареи;

22. Журнал событий, часы в режиме реального времени, генератор запланированного запуска и остановки (может быть установлен в качестве генератора запуска один раз в день/неделю/месяц с нагрузкой или нет);

23. Накопительное общее время работы и общая электрическая энергия A и B. Пользователи могут сбросить его как 0 и повторно накапливать значение, которое делает удобство для пользователей, чтобы подсчитать общую стоимость по своему желанию.

24. Может управлять нагревателем двигателя, охладителем и топливным насосом.

25. С функция технического обслуживания. Действия (предупреждение, отключение и остановка, отключение) могут быть установлены во время технического обслуживания;

26. Все параметры используются для цифровой регулировки, вместо обычной аналоговой модуляции с нормальным потенциометром, большей надежности и стабильности;

27. Уровень водонепроницаемости IP55 может быть достигнут с помощью резиновой кольцевой прокладки между корпусом и панелью управления.

28. Металлические крепежные зажимы обеспечивают идеальную работу в условиях высокой температуры;

29. Модульная конструкция, саморегулирующийся ABS пластиковый корпус, подключаемый терминал, встроенный монтаж, Компактная конструкция с простой установкой;

30. Функция товара	Параметр
    Дисплей	4,3 дюйма TFT-LCD (480*272)
    Управление Панель	Силиконовой резины
    Язык	Китайский и английский и другие
    Цифровой Вход	7
    Реле Выход	8
    Аналоговый Вход	5
    AC Системы	1P2W/2P3W/3P3W/3P4W
    Генератор Напряжение	(15 ~ 360)V(ph-N)
    Генератор частоты	50/60Hz
    KW/Amp обнаружение и отображение	●
    Монитор Интерфейс	RS485
    Программируемый Интерфейс	USB/RS485
    Can-bus (1939)	●
    РТК & Журнал событий	●
    По расписанию запуска генераторной установки	●
    Техническое обслуживание	●
    Отп	●
    Может расширить модули цифрового ввода/вывода	●
    Источник питания постоянного тока	DC(8-35)V
    Чехол Габариты (мм)	266*182*45
    Вырез панели (мм)	214*160
    Работая Temp.	(-25 ~ + 70)℃
