3A Высокоточный постоянного тока напряжения Регулируемый понижающий модуль

3A Высокоточный постоянного тока напряжения Регулируемый понижающий модуль

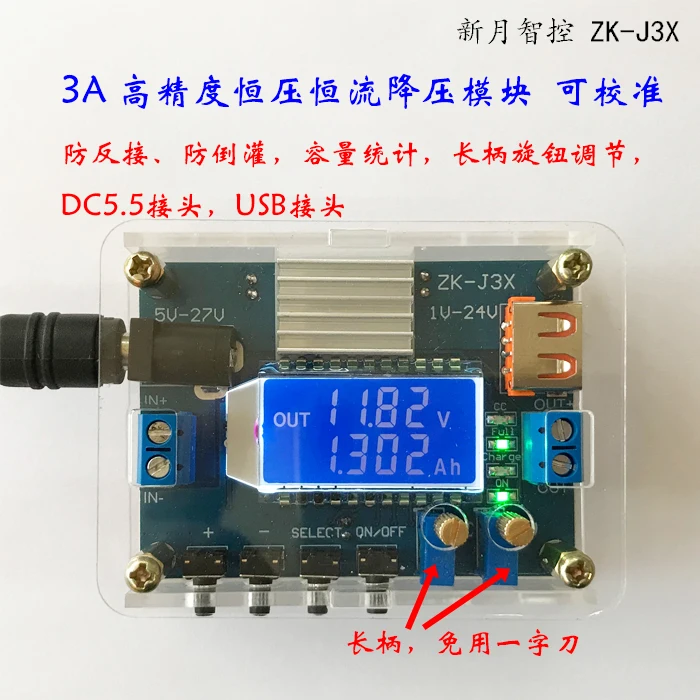

Прямые продажи 3 aВысокоточный понижающий модуль может быть откалиброван с помощью статистики емкости (счетчик, предотвращение вторжений, защита от перегрузки по току, постоянный ток давления,USBРот, кристальная оболочка)

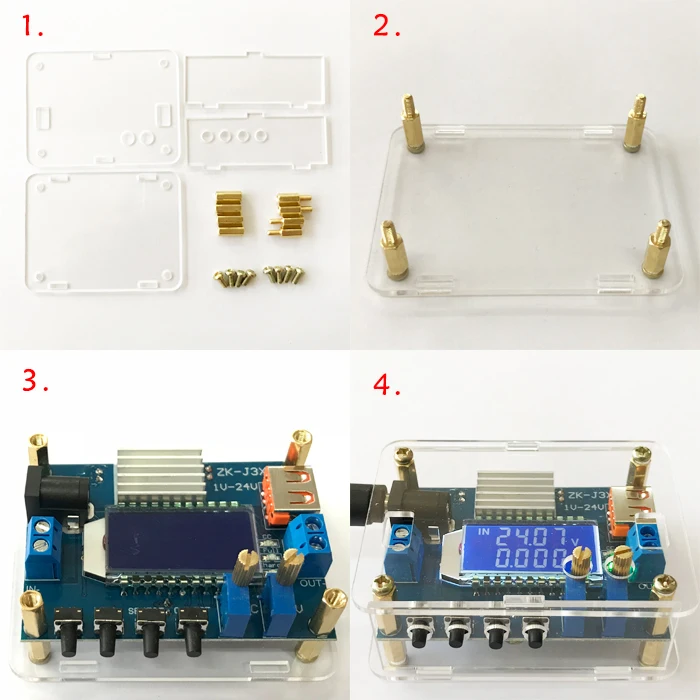

Предпродажное уведомление!USBРегулируемый диапазон выходного напряжения1-24 В, Не является абсолютным5 ВДля доступаUSBОборудование должно быть проверено раньше, поэтому мы не гарантируем повреждения; отгрузка с акриловыми теплоотводящими медными колоннами, такими как винты, требует собственной сборки; модуль дляDCDCПонижающий модуль постоянного тока с прямым потоком, понижающий трансформатор переменного тока (ac); это деньги за понижающий модуль, а входное напряжение выше, чем выходное напряжение2 в, Если не удается настроить выходное напряжение, вероятно, потому, что расположение потенциометра вращения было выше, чем входное напряжение, может сначала настроить против часовой стрелкиCVПотенциометр двадцать кругов имеют взгляд на изменение выходного напряжения.

1.Детское окно:

1,1.Удобная регулировка, для длинной ручки для регулировки тока, напряжения без инструментов; 1,2.Высокая точность может быть откалибрована, их Входное и выходное напряжение и выходной ток калибровки, точность напряжения0,01 В, Точность тока0,001 A.

1,3.Все виды защиты, счетчик--Возьмите, чтобы не сгореть, чтобы предотвратить поток назад--Напрямую подключайте аккумулятор, не беспокойтесь о потоке батареи, перегревающем модуль, а не о другой нити диода, защите от перегрузки по току--Выход короткий ответ не горит, перезаряжаемый аккумулятор ограничен по току;

1,4.ПрилагаетсяDC5.5Входной порт, ременьUSBРегулируемый выходной интерфейс напряжения;

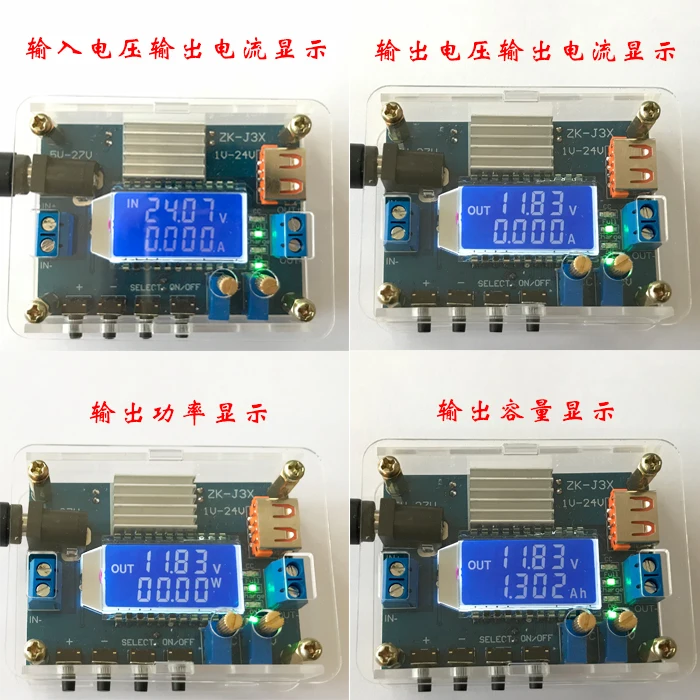

1,5.Включая емкость, в соответствии с пятью параметрами, такими как отображение входного и выходного напряжения, выходной ток, в зависимости от мощности, в зависимости от емкости дисплея;

1,6.Выход рябь минимум, выходLCФильтр.

2.Параметры продукта:

2,1.Входное напряжение:5-27 в(Входное напряжение выше, чем выходное напряжение2 в, Если вы хотите выход5 ВВходное напряжение должно быть в7 вВыше; если выходное напряжение не может регулироваться, сначала Настройте против часовой стрелкиCVПотенциометр до конца)

2,2.Выходное напряжение:1-24 В(Выходное напряжение выше, чем24,5 вВыход, автоматическое отключение, как показаноOV.В зависимости от низкого выходного напряженияОффКлюч для решения)

2,3.Выходной ток: самая высокая выходная мощность3 a Или около того, рекомендуется, чтобы в2,5 АИспользование, повышение температуры больше, когда решить проблему рассеивания тепла, режим постоянного напряжения выходного тока является адаптивным, в зависимости от размера нагрузки не регулируется.(Регулируемый максимальный предельный ток3 aИли около того, больше, чем выходной ток3 aВыход, автоматическое отключение, как показаноОк,В зависимости от уменьшения нагрузкиОффКлюч для решения)

2,4.Выходная мощность: Менее чем(30 ВтВыходная мощность больше, чем30 Вт.Выход, автоматическое отключение, как показаноОП, Уменьшает нагрузку, нажмитеОффКлюч для решения)

2,5.Напряжение показывает, что разрешение0,01 В, Заводская точность+/-0,1 вИли так(Если точность высокая, можно сравнить со стандартным вольтметром после ручной коррекции)

2,6.Текущий Дисплей: разрешение0,001 A,ДиапазонОт 0 до 3 АИли так, Заводская точностьПлюс или минус 0,05 AИли около того; выходной ток меньше0,05 AОтображение, когда ошибка большая,10 и 40 мАВ пределах небольшого тока не может отображаться(Если точность высокая, можно сравнить со стандартным амперметром после ручной коррекции, больше, чем выходной ток1 aКогда калибровка более точная)

2,7.Емкость, в соответствии с разрешением0,001 Ач,Диапазон99,99 Ач(В зависимости от длины.-Кнопка сброса, после выключения питания автоматически сохраняет, после включения питания автоматически увеличивается. Прибытие99,99 АчПосле насыщенности необходимо вручную сбросить)

2,8.Эффективность преобразования: менее95%

2,9.Рабочий ток:30 мАИли так

2,10.Защита обратного подключения на входе: Да

2,11.Предотвращение проникновения выходного терминала: Да, можно напрямую подключить аккумулятор, нет необходимости добавлять диод (Внутренний модуль вывода1 kOhm эквивалентная нагрузка манекена, зарядка после этого батарея будет потери батареи, имейте в виду, пожалуйста, Диод в серии с выходом)

2,12.Защита от короткого замыкания: Да

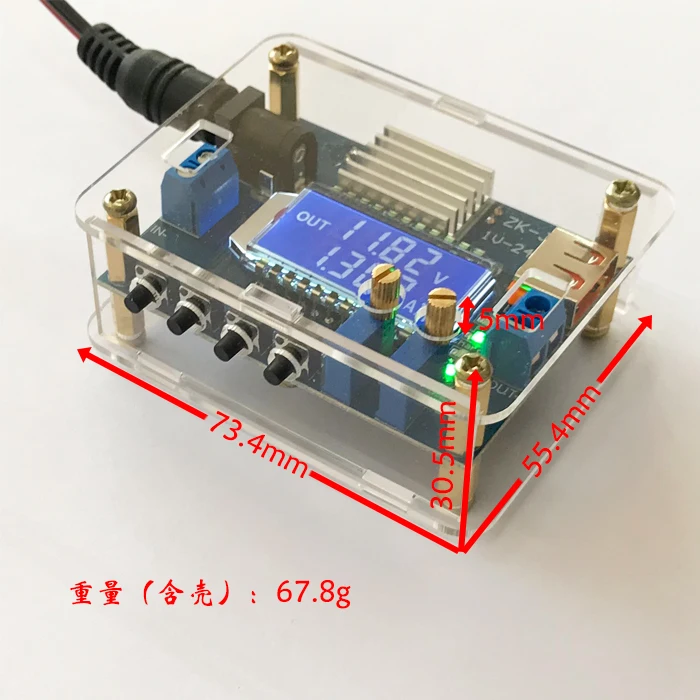

2,13.Размер:*Широкий*Высокая 73,4 мм * 55,54 мм * 30,5 мм

2,14.Вес: 67,8 г(Включая аксессуары, аксессуары41,5 г)

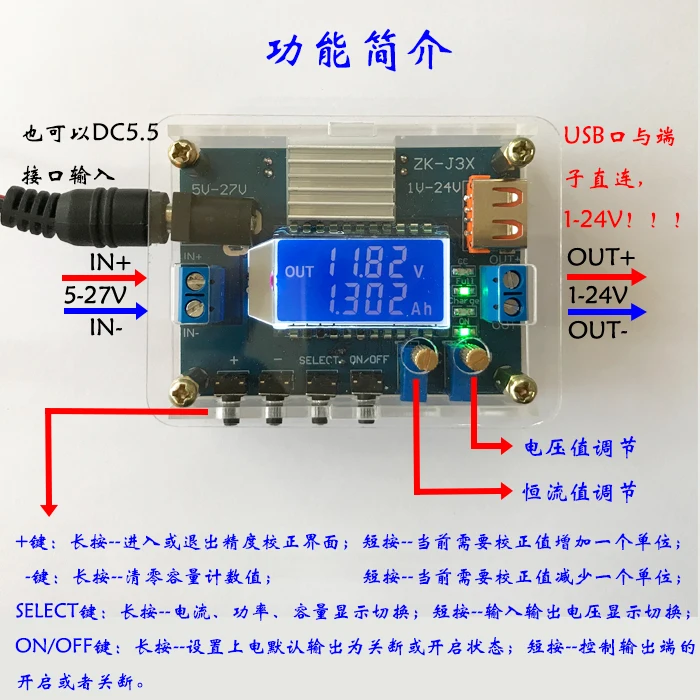

3.Описание функции:

3,1.Ключи

"+"Кнопка: Длительное нажатие-для входа или выхода из точного калибровочного интерфейса; короткое нажатие-Корректировка тока увеличивает единицу измерения;

"-"Кнопка: Длительное нажатие-нулевое количество емкости; короткое нажатие-Корректировка тока уменьшает количество единиц;

"Выбор"Кнопка: Длительное нажатие, ток, мощность, мощность, в соответствии с переключением между ними; Короткое нажатие-переключатель между входным напряжением и дисплеем выходного напряжения;

"Вкл/Выкл"Кнопка: Длительное нажатие-настройки по умолчанию на выходе электроэнергии выключены или открыты; короткое нажатие-для управления выходом открыть или выключить.

3,2.Ручка потенциометра

С левой стороны потенциометра для регулировки токаССУстановка, по часовой стрелке, может увеличить ток, когда ток нагрузки для установки тока, введен в состояние постоянного тока (Обратите внимание, что выходной ток не регулируется потенциометром, при постоянном давлении выходной ток зависит от нагрузки, только в зависимости от изменения нагрузки);

Регулирование напряжения находится на правильном потенциометреCV,По часовой стрелке, это может увеличить Выходное напряжение (Эти деньги дляПонижающий модуль, входное напряжение выше, чем выходное напряжение2 в, Если выходное напряжение не может регулироваться, вы сначала регулируете против часовой стрелкиCVПотенциометр до конца).

3,3.Световой индикатор

СС-Постоянный индикатор потока, яркий постоянный ток (красный);

Полный-Индикатор заряда батареи (зеленый), если установлено значение постоянного тока2 a, Зарядный ток для достижения0,2 AПоверните, когда свет,ПолныйИндикатор,ЗарядкаПодсветка;

Зарядка-Индикатор заряда батареи (синий);

На-Выходное состояние света (зеленый);

3,4.Входные и выходные порты

Вход-левая сторона,DC5.5 ммРозетка или5,08 ммТерминал как вход;

Выход-справа,USBРот или5,08 ммТерминал как выход, и может выводить (в то же времяОбратите особое внимание на! ! USBРот напряжения не является абсолютным5 В, И терминал напрямую подключен, это регулируемый диапазон1-24 В)

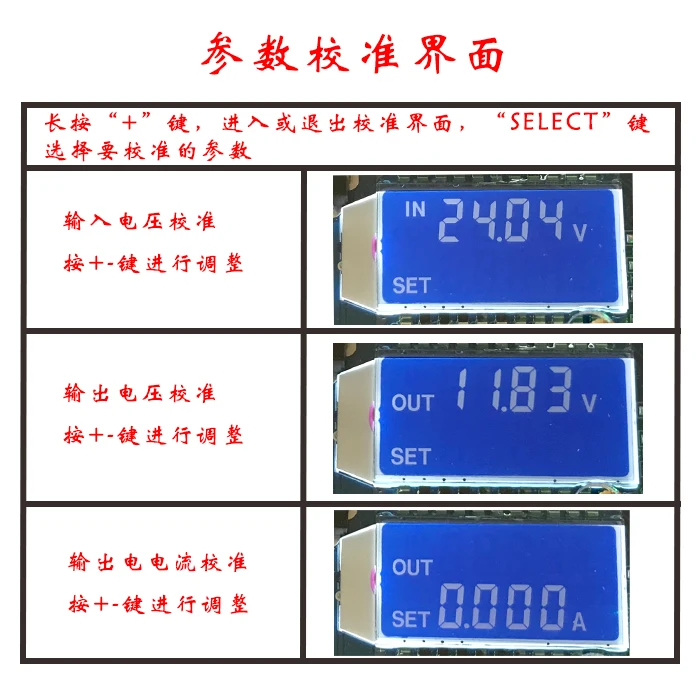

4.Точный метод калибровки:

Калибровка входного напряжения, длительное нажатие+"Кнопка, введитеКомплектИнтерфейс, Текущий Дисплей для вводаВНапряжение, короткое нажатие"+"Или"-"Ключ после регулировки, длительное нажатие"+"Ключ для выходаКомплектИнтерфейс;

Калибровка выходного напряжения, длительное нажатие+"Кнопка, введитеКомплектИнтерфейс, Текущий Дисплей для вводаВНапряжение, нажмите на кнопку"ВыборКнопка, переключение на шоуВыходНапряжение, короткое нажатие"+"Или"-"Ключ после регулировки, длительное нажатие"+"Ключ для выходаКомплектИнтерфейс;

Калибровка выходного тока, длительное нажатие+"Кнопка, введитеКомплектИнтерфейс, Текущий Дисплей для вводаВНапряжение, нажмите на кнопку"ВыборКнопка, переключение на шоуВыходНапряжения, а затем нажмите на кнопку"Выбор"Кнопка, переключение на интерфейс выходного тока дисплея, короткое нажатие"+"Или"-"Ключ после регулировки, длительное нажатие"+"Ключ для выходаКомплектИнтерфейс.Примечание:Ток больше, чем1 aКогда калибровка более точная; выходной ток меньше0,05 AОтображение, когда ошибка большая, выходной ток меньше, чем10 и 40 мАМожет не отображаться.

5.Примечание:

5,1.Входной модульВ-С выходомВыход-Короткий ответ или сбой функции постоянного тока.

5,2.Пожалуйста, убедитесь, что время электропитания больше, чем требуемая выходная нагрузка, модуль горячий серьезно при уменьшенном использовании энергии, пожалуйста!

5,3.Пожалуйста, внимательно прочитайте описание продукта перед использованием, не будет компенсации за ущерб, вызванный неправильным использованием.
