Mitsubishi Q series PLC RS232 длинноволоконный драйвер расширяет дистанцию связи до 1200

Mitsubishi Q series PLC RS232 длинноволоконный драйвер расширяет дистанцию связи до 1200

FS-QC12R4 использовать это руководство

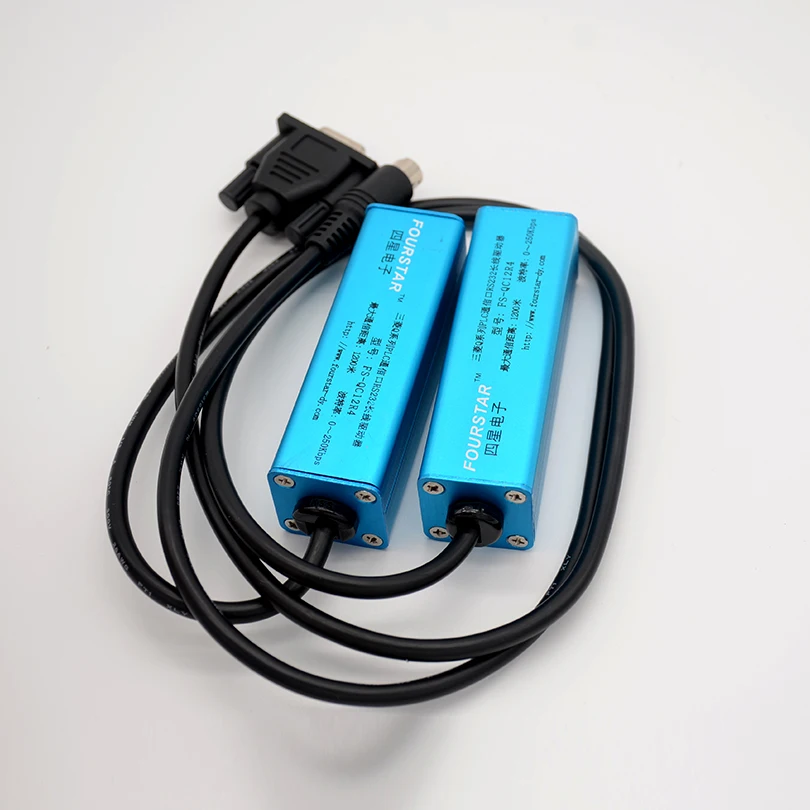

Mitsubishi серии Q и PLC GT11/GT15 компьютера или сенсорный экран связи QC30R2 GT01-C30R2-6P кабель или кабели подключены к PLC RS232 интерфейс (порт программирования, MD6F разъем) и компьютер или сенсорный экран RS232 интерфейс (DB9M розетка). В соответствии со стандартными кабелями RS232 максимальная длина не должна превышать более 15 метров, Более 15 метров не будет надежной связи, и иногда даже при том, что более 15 метров также могут общаться, но уже имеют небольшую погрешность в производстве, связь ненадежная, особенно во время помех более тяжелой промышленной области и использовать относительно высокую скорость передачи данных, как при 115,2 кбит/с. Для реализации Mitsubishi Q series PLC и компьютера или T11/GT15 ouch-screen междугородной связи FourStar electronic запустил для Q серии PLC на длинном диске, fourStar electronic-это модель длинного привода с именем: FS-QC12R4 (Примечание: FourStar electronic of FS-зарегистрированная торговая марка сокращенного FOURSTAR). FS-QC12R4, чтобы соответствовать, установите PLC серии Q и компьютер или сенсорный экран RS232, который преобразует разницу RS422 связь, для сигнала передачи на большие расстояния, даже если скорость передачи данных для 115,2 кбит/с, когда мы можем гарантировать, что связь с расстоянием 1200 метров, FS-QC12R4 порта RS422 и порта RS232 снабжена схемой защиты от молнии и перенапряжения, Этот продукт является Максим Серийный порт анти-кражи технологии не требуется внешнего источника питания, используется обычная 8 ядро линии передачи сигнала линии, он прост в установке и использовании.

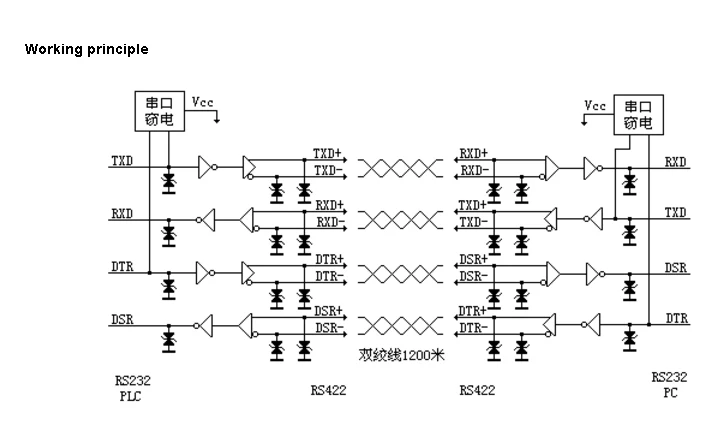

Показано выше: PLC серии Q интерфейса RS232 и компьютер или интерфейс сенсорного экрана RS232 будут преобразованы в разницу интерфейса RS422 для передачи данных, реализация серии Q PLC и компьютера или сенсорного экрана дальней связи, Конверсионный рабочий источник питания из порта RS232 TXD и линии DTR состоит из воровства микросхем Maxim private power, а Порты RS232 RS422 имеют защиту от молнии и перенапряжения, для удовлетворения промышленных потребностей неблагоприятной окружающей среды на месте.

Основные технические параметры

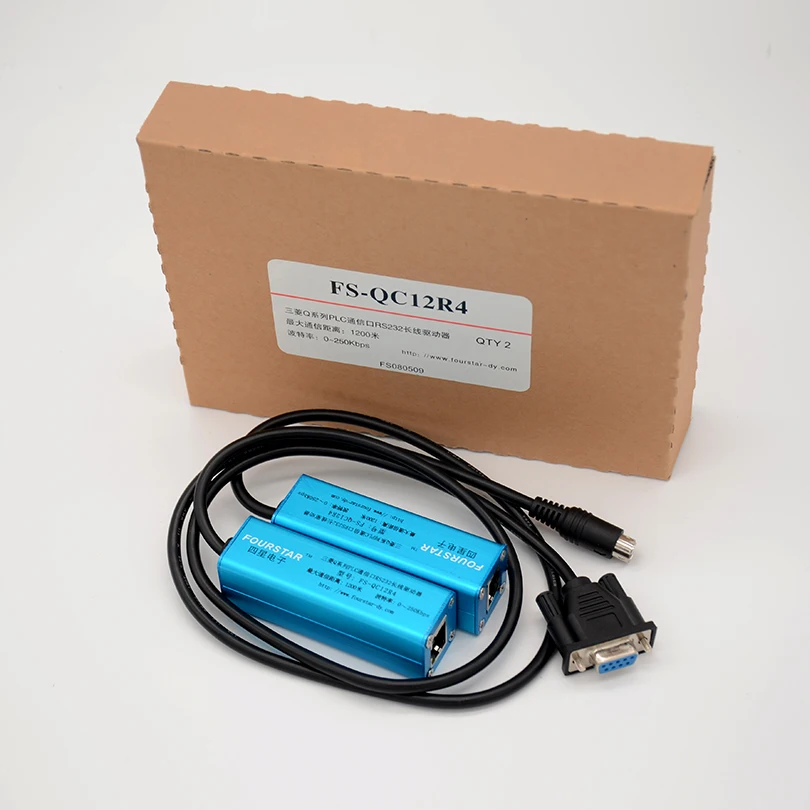

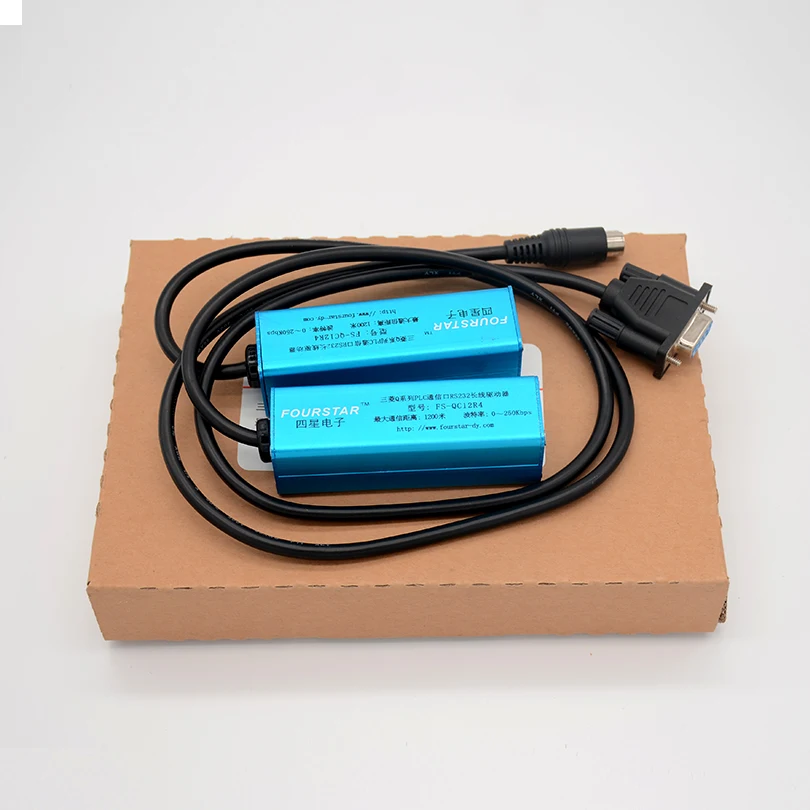

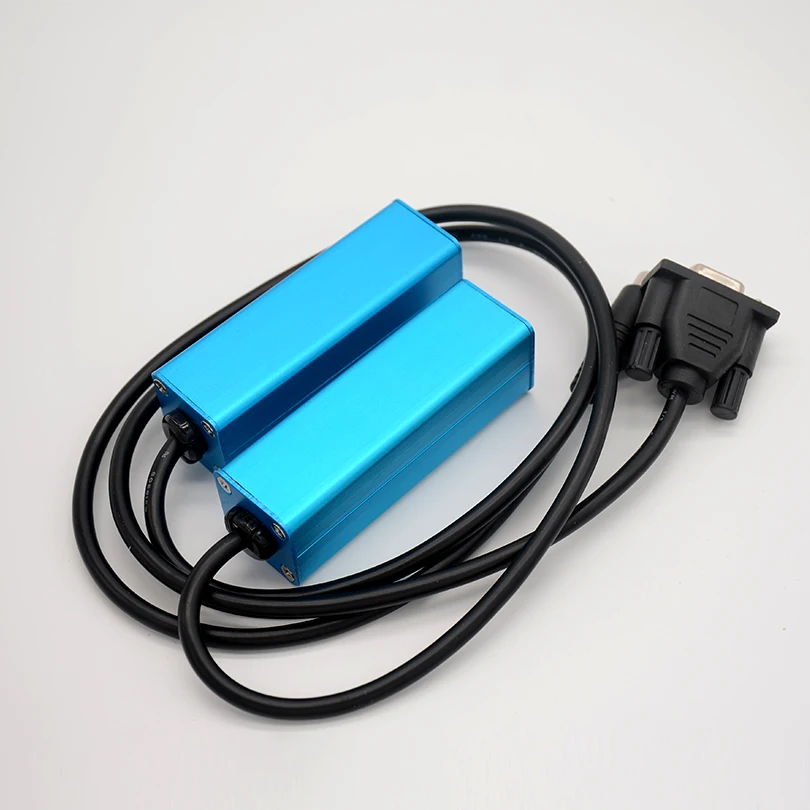

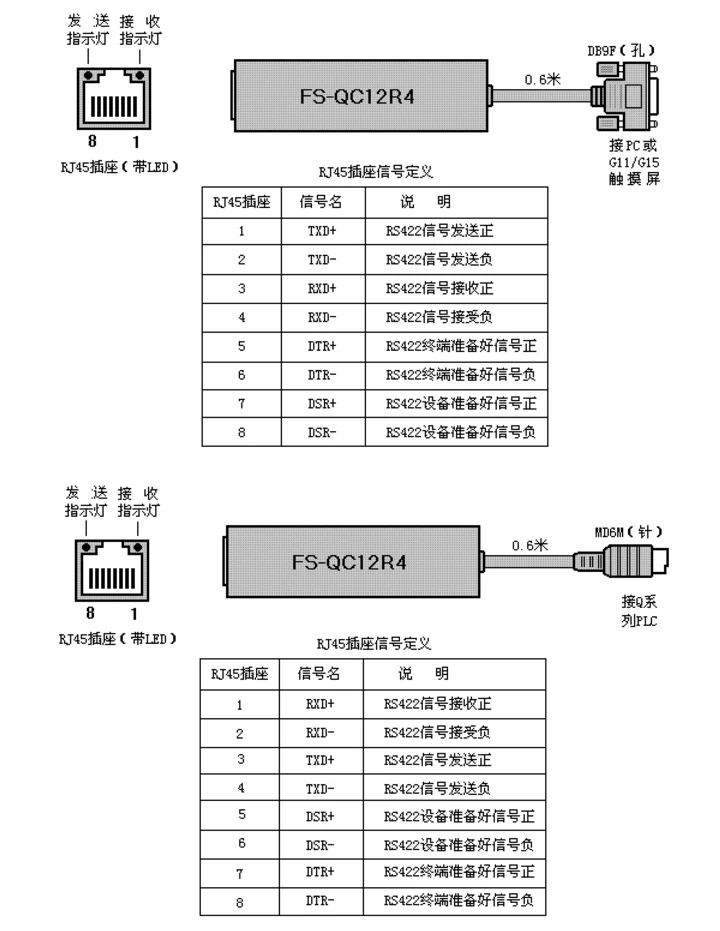

★Самый большой дальномер: 1200 м ★Скорость передачи данных: 0 ~ 250 кбит/с автоматически адаптируется ★Источник питания: от порта RS232 TXD и DTR выходной линии противоугонной, не требуется внешний источник питания ★RS422 порт 500 W TV lightning защита, RS232 порт Защита от перенапряжения ★Ленточная лампа передачи данных (в разъеме RJ45) ★Линии связи: 5 типов (или супер 5 типов) 8 ядро общего сетевая линия или щит сетевая линия ★Рабочая температура:-40 ~ + 85 ℃ ★Рабочая Относительная влажность: 0 ~ 95% ★Размер формы: 26 × 26 × 84 (ширина × высокая × длина) ★Вес: 150 г (один) ★Метод прямой установки: Поместите в слот линии remit в FS-QC12R4 установка использование FS-QC12R4 в качестве пар, один вставной PLC серии Q для порта связи (порт программирования RS232), другой подключен к компьютеру или G11/G15 сенсорный экран RS232 порт, с одной сетевой линией между двумя подключенными один к одному, сетевой кабель для максимальной длины 1200 метров, Подключение хорошо позже и использовать оригинальный GT01-C30R2-6P QC30R2 или кабели идентичны. На следующем рисунке изображена структура формы продукта и RS422 сигналы определенного порта.

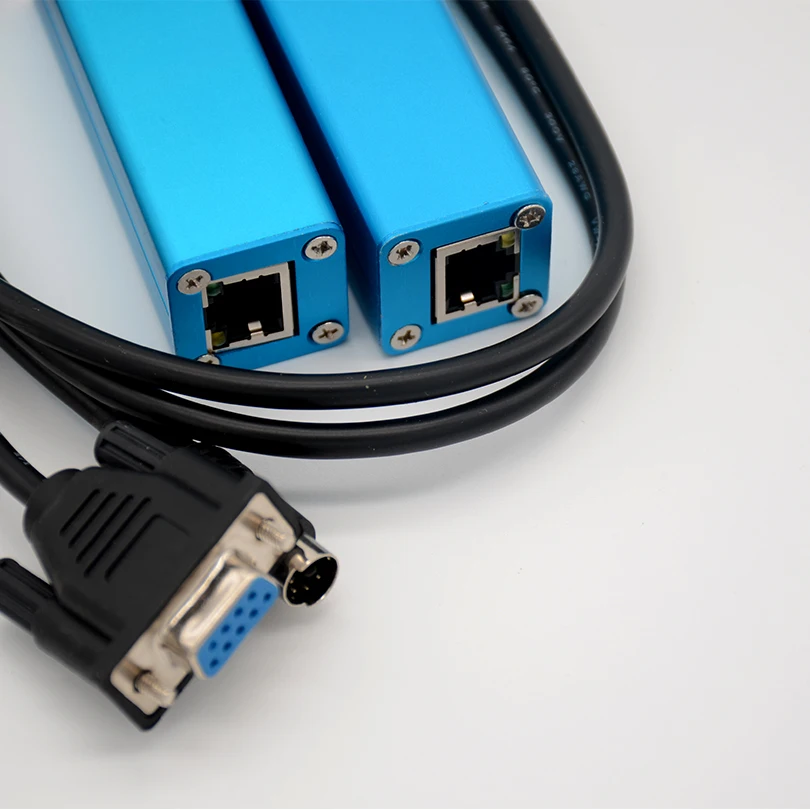

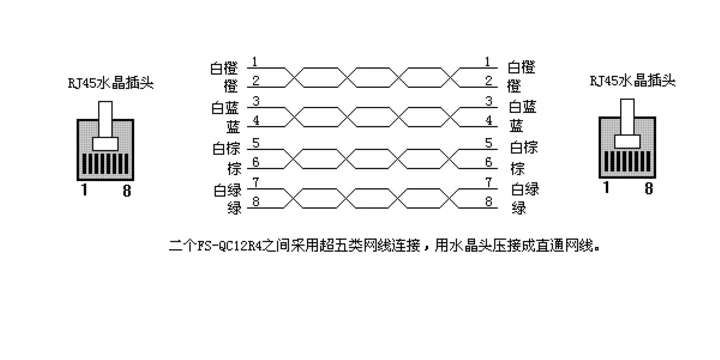

В двух FS-QC12R4 RS422 интерфейс (разъем RJ45) провод к следующей диаграмме с RJ45 обжимной вилкой кристалл, из-за двух FS-QC12 R4s interiorly получить для переноски уже установлен, чтобы иметь клемму электрическое сопротивление, таким образом, внешний вид не должен также подключаться к клемме электрического сопротивления.
