7S 24V 35A 42A литий ионная Lipo Lifepo4 плата защиты литиевой батареи с контролем баланса и

7S 24V 35A 42A литий ионная Lipo Lifepo4 плата защиты литиевой батареи с контролем баланса и

Обратите внимание Если вам нужны товары оптом, свяжитесь с нами по оптовой цене Если вы покупаете много товаров и у вас есть вопросы с платой за доставку, свяжитесь с нами для решения проблемы 1. Выбор рабочего тока: (1) Если ваш контроллер имеет ограничение тока (если 19A), пожалуйста, выберите немного большую защитную плату (рекомендуется 21A) (2) Если вы знаете мощность двигателя и напряжение батареи, например, 24 В 250 Вт, то метод расчета тока составляет Вт/19 в (24В Регулятор нижнего предельного напряжения) и умножение на 2,5 раз (предельное значение тока пилотируемых, альпинистских и других тяжелых грузов) (3) метод расчета тока для нагрузки неэлектрического транспортного средства: мощность нагрузки/(сверхразрядное напряжение X-string number) 2. Подключение кабеля: это 7 S, есть 7 кабелей. Они разделены на две группы, группа из 10 проводов и группа из 4 проводов. Первый подключен к одному проводу батареи положительного (3,7 в/3,2 в). Остальные соединены один за другим. Последний подключен к общей положительной батарее. 2. Порядок подключения проводов: Пожалуйста, следуйте принципу отсутствия электричества, а затем электричества, сначала низкая струна, а затем высокая струна. То есть: сначала сварите незаряженные части к верхней части панели защиты, и, наконец, нажмите B-> Низкий Конец Провода-> Высокий конец провода для доступа к панели защиты Особенности: * Количество строк обратно Совместимо, и минимальное количество может быть до 3 строк. * Все материалы на защитной плате являются экологически чистыми продуктами без свинца, которые соответствуют RoHS. * Стабильная и надежная защита от перезаряда, защита от разрядки, защита от перегрузки по току и защита от короткого замыкания. * С пассивным балансом. * Очень низкое статическое энергопотребление с общим энергопотреблением менее 40 микроампер. Параметры: Размер: для 3,2 В, длина 68 мм; ширина 60 мм; толщина 8 мм для максимального тока 21а Для 3,7 в, длина 68 мм; ширина 60 мм; толщина 19 мм для максимального тока 42А Напряжение защиты от перезаряда: 4,25 в (3,7 в) 3,65 в (3,2 в) Задержка защиты от перезаряда: 1000 мс (3,7 в) 1000 мс (3,2 в) Напряжение восстановления перезаряда: 4,19 В (3,7 в) 3,64 в (3,2 в) Напряжение защиты от разрядки: 2,8 В (3,7 в) 2,5 в (3,2 в) Задержка защиты от разрядки: 150 мс (3,7 в) 150 мс (3,2 в) Напряжение восстановления при переразрядке: 3,0 в (3,7 в) 3,0 в (3,2 в) Защита от перегрузки по току: при условии рабочего тока (3,7 в) : При условии рабочего тока (3,2 в) Задержка перегрузки по току: 20 мс (3,7 в) 20 мс (3,2 В) Метод восстановления защиты от перегрузки по току: выключение нагрузки (3,7 в) Выкл. Нагрузки (3,2 В) Защита от короткого замыкания: Да, он имеет (3,7 в) Да, есть (3,2 в) Задержка защиты от короткого замыкания: 450us (3,7 V) 450us (3,2 в) Метод восстановления защиты от короткого замыкания: Выкл. Нагрузки (3,7 в) Выкл. Нагрузки (3,2 В) Высокотемпературная защита: 75 ℃ (3,7 в) 75℃ (3,2 V) Высокотемпературное восстановление: 53℃ (3,7 в) : 75 ℃ (3,2 В) Функция баланса: Да, есть (3,7 в) Да, есть (3,2 в) Ток баланса: 55mA (3,7 в) 48 мА (3,2 в)

1. Полное изображение платы защиты. Каждая Защитная плата поставляется с набором кабеля длиной 350 мм.

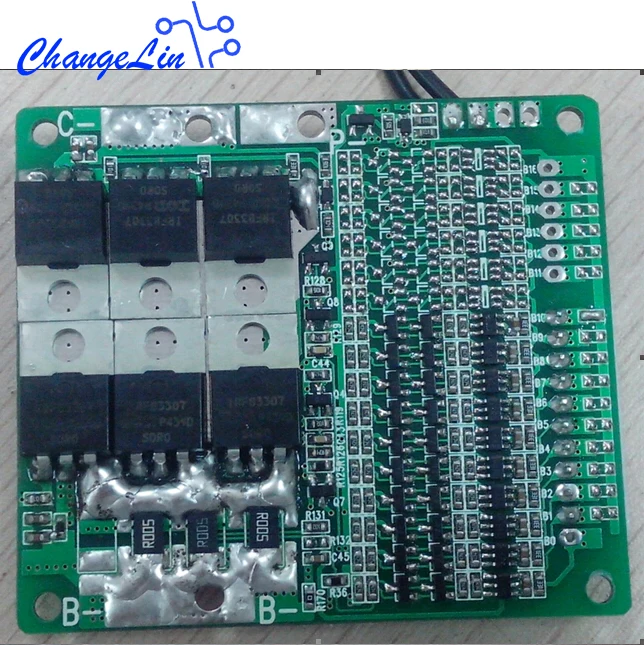

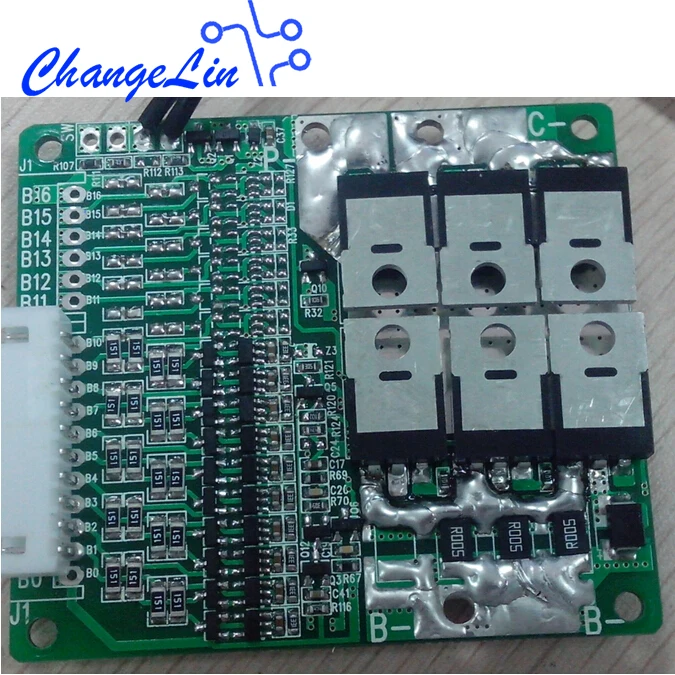

2. Детальное изображение верхних компонентов. 1) для питания верхняя часть может удерживать максимум до 3 зарядных MOS и 3 разрядных MOS. Он может поддерживать непрерывную разрядку и зарядку при токе 21а. И один прецизионный резистор мощностью 2 Вт оснащен для каждого разряда MOS. Мощность подписывается и устанавливается больше, чем необходимо, в сочетании с лужеными электрическими проводами, что улучшило его способность принимать тепло и его надежность. 2) рядом с P-pad находится мощный телевизор. Когда плата защиты разряжена, она может эффективно подавить всплеск и повысить надежность. 3) управляющие части спроектированы независимо, каждая часть работает без помех друг друга. 4) слабый переключатель/интерфейс блокировки малого тока (SW) закреплен в левом верхней части. Пользователь может изменить его в соответствии с потребностями. Способ модификации: Снимите резистор 0 Ω рядом с SW и Подключите переключатель.

3. Когда вы выбираете продукт, работающий при токе более 28А, МОП и теплоотвод оснащены в нижней части платы.

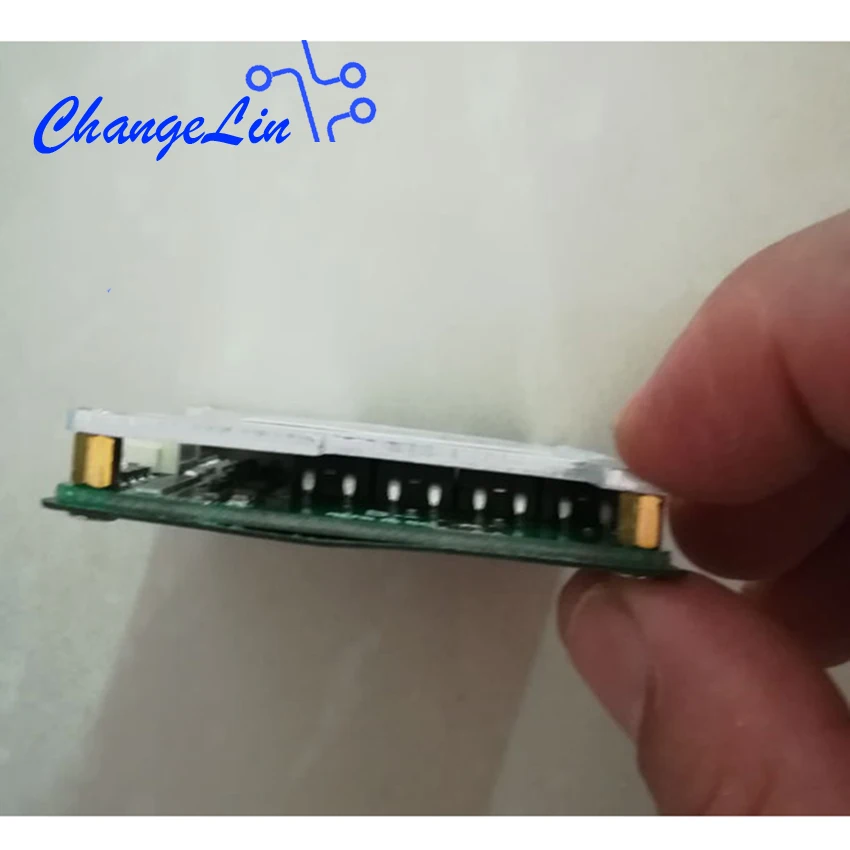

4. Когда вы выбираете продукт, работающий при токе до 21А, МОП заменяется на бумагу толщиной 0,5 мм в качестве изолятора и защитной части.

5 испытание машины Каждая плата защиты должна быть отправлена после строгого тестирования параметров прибора, обеспечивая надежное качество каждого проданного продукта.

Температура испытание на повышение В процессе проектирования для каждого типа машин требуется стандартное испытание на повышение температуры. Это трехчасовая температура поверхности MOS, состоящая из трех пар разрядов MOS 25A. Другие результаты тестов аналогичны. Ограничен пространством, я не список один за другим.

Защита от короткого замыкания, тест В течение интервала 2 S хит 1 короткое замыкание и продолжайте попадать 100 раз. Все нормально. Выход будет автоматически восстановлен после отключения короткого замыкания. В вашем тесте, если нет такого состояния, воздушный переключатель можно использовать вместо крепежа, эффект тот же.

5. Изображение подключения проводов
