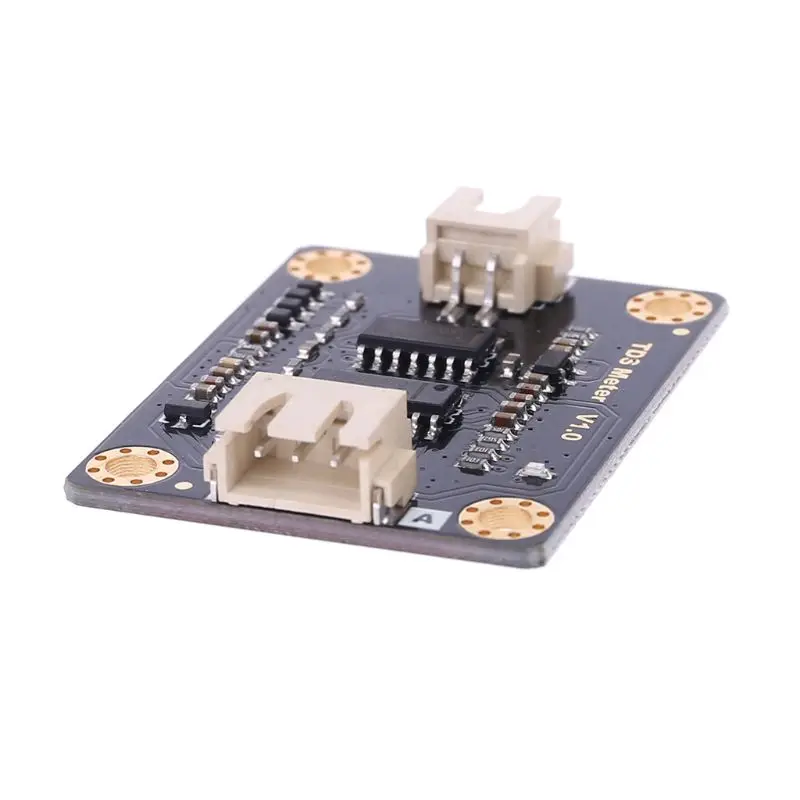

Аналоговый TDS датчик проводимости Воды для обнаружения жидкости модуль контроля

Аналоговый TDS датчик проводимости Воды для обнаружения жидкости модуль контроля

Примечание: Этот продукт содержит введение продукта, схему проводки, исходный код и так далее. Смотрите ниже.
Информация о продукте

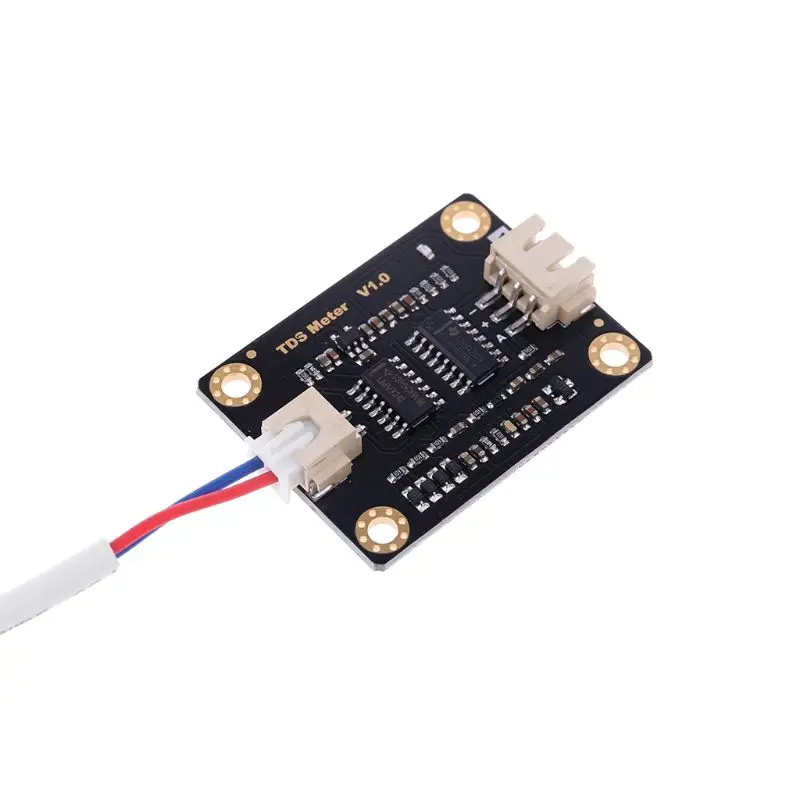

Это оборудование может быть использовано для измерения общего качества воды в домашнем хозяйстве.

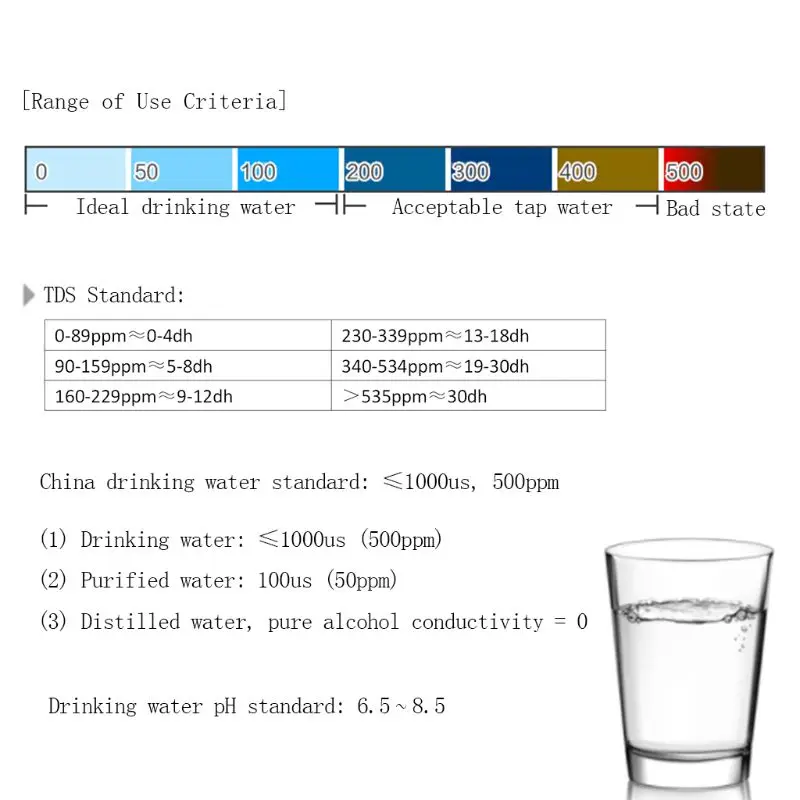

Как правило, водопроводная вода TDS находится в пределах 100 (около 90 в Шэньчжэне), а очищенная вода-в пределах 10.
Датчик TDS, совместимый с Arduino, используется для измерения значения TDS воды. Значение TDS может отражать чистоту воды и может быть применено для тестирования качества воды в области бытовой воды и гидропоники.
TDS (общее количество растворенных твердых веществ): показывает, сколько миллиграмм растворенных твердых веществ растворяется в 1 литре воды. В общем, чем выше значение TDS, тем больше лизата содержится в воде и тем больше нечистой воды. Таким образом, размер TDS может быть использован в качестве одной из основы для отражения чистоты воды.
Обычно используемое испытательное оборудование TDS-это Ручка TDS. Хотя он недорогой и простой в использовании, он не может передавать данные в систему управления, осуществлять долгосрочный онлайн-мониторинг и анализировать качество воды. Используя специальный инструмент, хотя данные могут передаваться, точность высокая, но цена очень дорогая. С этой целью мы специально ввели этот совместимый с Arduino датчик TDS, который может использоваться для измерения значения TDS воды после подключения к контроллеру Arduino.
Предназначен для arduino, этот продукт подключен и работает и прост в использовании. Широкое напряжение питания 3,3 ~ 5,5 V и аналоговым выходом сигнала 0 ~ 2,3 V делают этот продукт совместим с 5V, 3,3 V система контроля, который может быть легко использован в готовой системе управления. Источник возбуждения, используемый для измерения, использует сигнал переменного тока, который может эффективно предотвратить поляризацию зонда, продлить срок службы зонда и повысить стабильность выходного сигнала. Зонд TDS является водонепроницаемым зондом, который может погружаться в воду в течение длительного времени.
Продукт может быть применен для тестирования качества воды в области бытовой воды, гидропоники и тому подобное. С помощью этого датчика вы можете легко создать детектор TDS и легко проверить чистоту воды, чтобы улучшить качество воды.
Обратите внимание:
Зонды TDS не могут использоваться в воде выше 55 °C.
Зонд TDS не должен быть помещен слишком близко к краю контейнера, так как это повлияет на дисплей.
Головка и свинец зонда TDS являются водонепроницаемыми и могут быть погружены в воду, но интерфейс подключения и плата адаптера сигнала не являются водонепроницаемыми. Пожалуйста, обратите внимание на использование.
Особенности
1. Широкое Рабочее напряжение: 3,3 ~ 5,5 V
2. 0 ~ 2,3 в аналоговый сигнал, совместим с 5 В, 3,3 В двумя системами управления
3. Источник возбуждения является сигналом переменного тока, эффективно предотвращающим поляризацию зонда
4. Водонепроницаемый зонд для длительного погружения в воду
5. Совместимость с Arduino, Простота подключения, подключи и работай, пайка не требуется
Технические характеристики

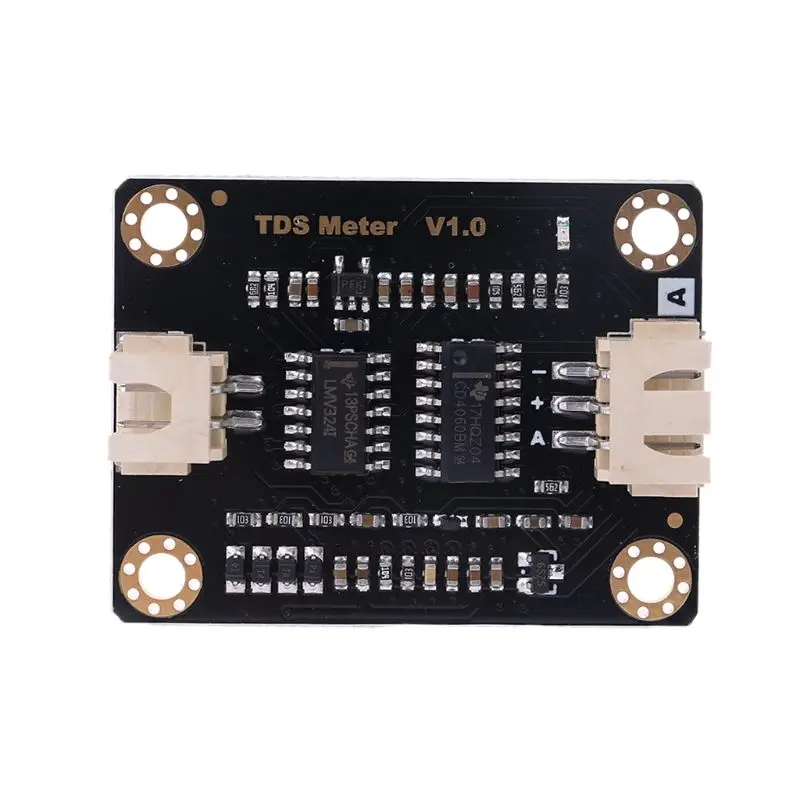

Сигнальная плата адаптера:
Входное напряжение: 3,3 ~ 5,5 V
Выходной сигнал: 0 ~ 2,3 В
Рабочий ток: 3 ~ 6 мА
Диапазон измерения TDS: 0 ~ 1000ppm
TDS Точность измерения: ± 10% F.S. (25 °C)

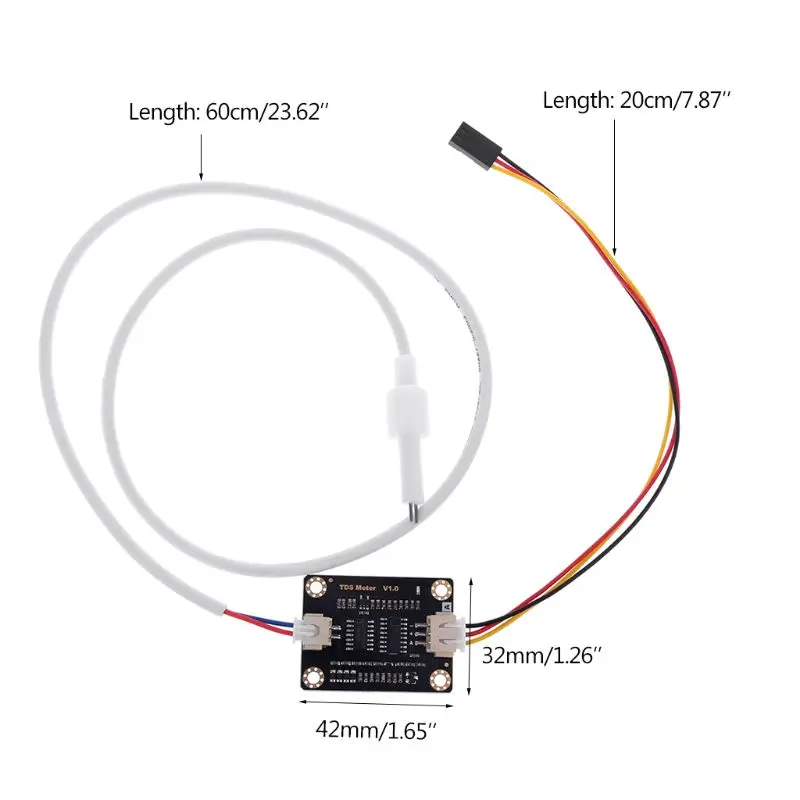

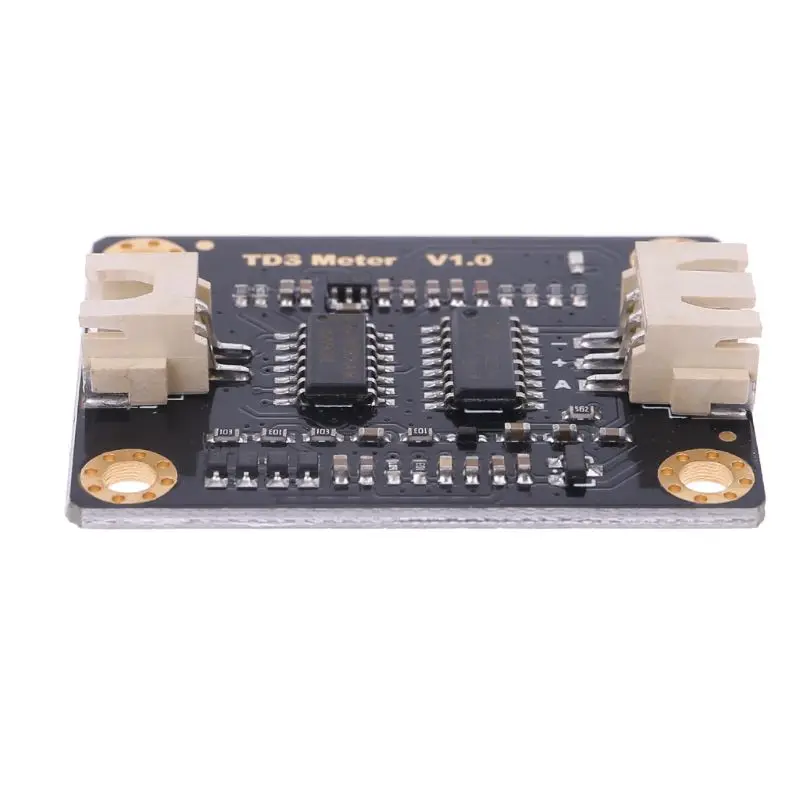

Размер: 42*32 мм
Модуль интерфейса: XH2.54-3P
Электрод интерфейс: XH2.54-2P

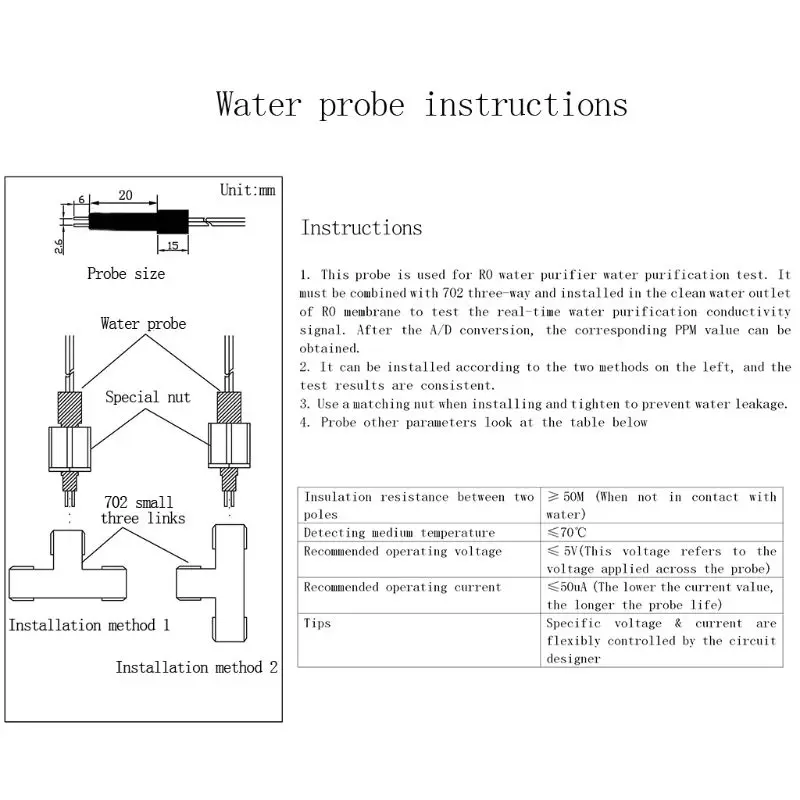

Зонд TDS:
Количество зондов: 2
Общая длина: 83 см
Интерфейс подключения: XH2.54-2P
Цвет: белый
Дополнительная информация: водонепроницаемый зонд

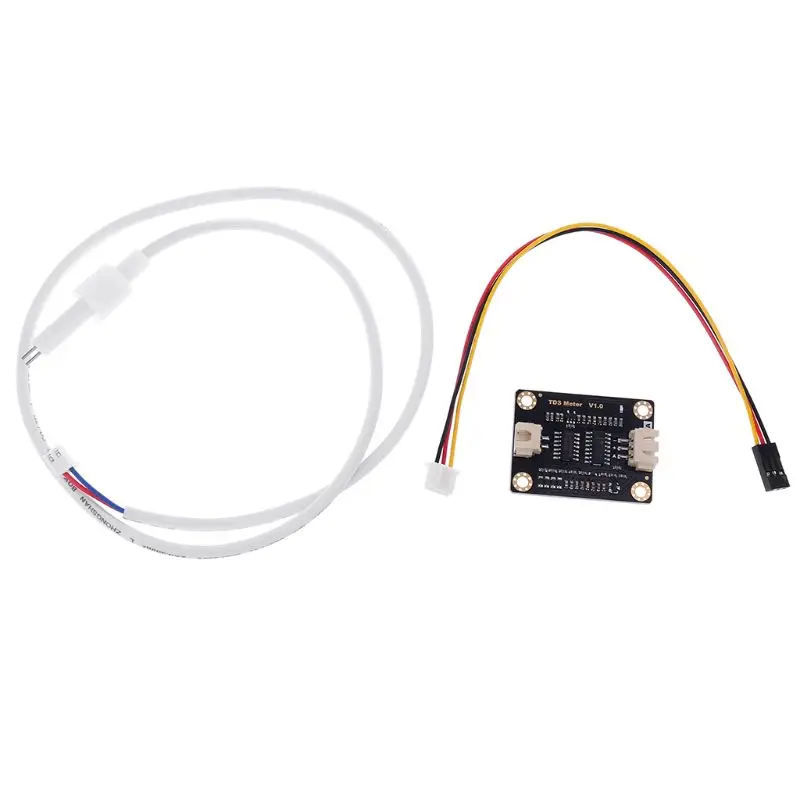

Посылка включает в себя:

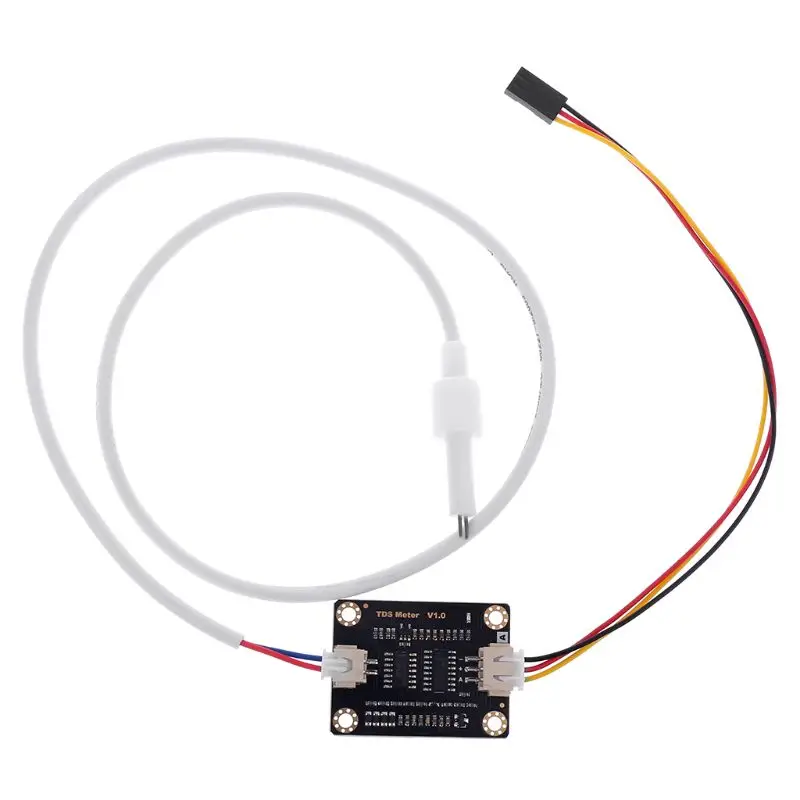

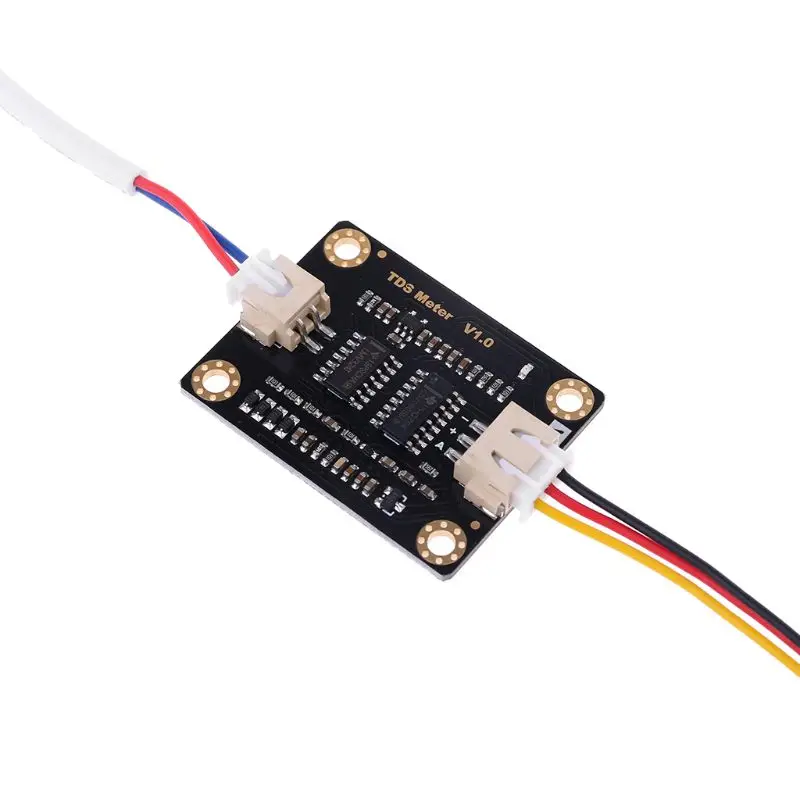

1 * плата адаптера сигнала TDS
1 * водонепроницаемый зонд TDS
1 * Линия аналогового датчика
---------------------------
Arduino исходный код
# Определить tdssensorpin A1
# Определите kValue 1,8/kValue = калибратор TDS значение/измерение для получения TDS
# Define VREF 5,0/Аналоговое эталонное напряжение (Вольт) ADC
# Define SCOUNT 30/сумма образца
Int analogBuffer[SCOUNT]; /Сохранение аналогового значения в массиве, чтение из ADC
Int analogBufferTemp[SCOUNT];
Int analogBufferIndex = 0,copyIndex = 0;
Средний поплавок = 0,tdsValue = 0, температура = 25;
Вакуум установка
Серийный. Старт (115200);
PinMode (TdsSensorPin, вход);
Силы петля
Статическая длинная аналоговая точка времени = millis();
Если (millis()-Аналогичная точка времени> 40U) /каждые 40 миллисекунд, прочитайте аналоговое значение от ADC
Аналогичная точка времени = millis();
Аналогичный буфер [аналог-баффер] = аналог (TdsSensorPin); /чтение аналогового значения и хранение в буфере
Analogbufferindex + +;
If (аналог bufferindex = SCOUNT)
Analogbufferindex = 0;
Статическая неподписанная длинная Печатающая точка времени = millis();
If (millis()-printTimepoint > 800U)
PrintTimepoint = millis();
Для (copyIndex = 0;copyIndex
Аналогичный buffertemp [copyIndex]= аналогичный буфер [copyIndex];
AverageVoltage = getmedianmum (аналог buffertemp, SCOUNT) * (поплавок) VREF/1024,0;/чтение аналогового значения более стабильное по среднему алгоритму фильтрации и преобразование в значение напряжения
Коэффициент компенсации поплавка = 1,0 + 0,02 * (температура-25,0); /Формула компенсации температуры: fFinalResult(25 ^ C) = fFinalResult (ток)/(1,0 + 0,02 *(fTP-25.0);
Поплавок компенсирующий волатge = averageVoltage/компенсирующий коэффициент;/компенсация температуры
TdsValue = (133,42 * компенсативная сила * компенсаторная сила-255,86 * компенсаторная сила * компенсирующая сила + 857,39 * компенсаторная сила) * 0,5 * kValue; /значение напряжения в значение tds
/Серия. Печать ("напряжение:");
/Серия. Печать (averageVoltage,2);
/Серия. Печать ("V");
Серия. Печать ("TDS значение:");
Серия. Печать (tdsValue,0);
Серия. println("ppm");
Int getmedianum (int bArray[], int iFilterLen)

Int bTab[iFilterLen];
Для (байт i = 0; i
BTab [i] = bArray[i];
Int i, j, bTemp;
Для (j = 0; j < ifilterlen = " -=" 1;= "j + +)=">
Для (i = 0; i < ifilterlen = " -=" j = " -=" 1;= "i +)=">
Если (bTab[i] > bTab[i + 1])
BTemp = bTab[i];
BTab [i] = bTab[i + 1];
BTab [i + 1] = bTemp;
If (iFilterLen & 1) > 0)
BTemp = bTab[(iFilterLen - 1) / 2];
Другое
BTemp = (bTab[iFilterLen / 2] + bTab[iFilterLen / 2 - 1]) / 2;
Возврат btemp;
