Высокая Мощность ШИМ затемнения модуль контроля скорости Соленоидный клапан

Высокая Мощность ШИМ затемнения модуль контроля скорости Соленоидный клапан

Высокая Мощность ШИМ затемнения модуль контроля скорости Соленоидный клапан номер частоты рабочего цикла Регулируемая задержка цикла

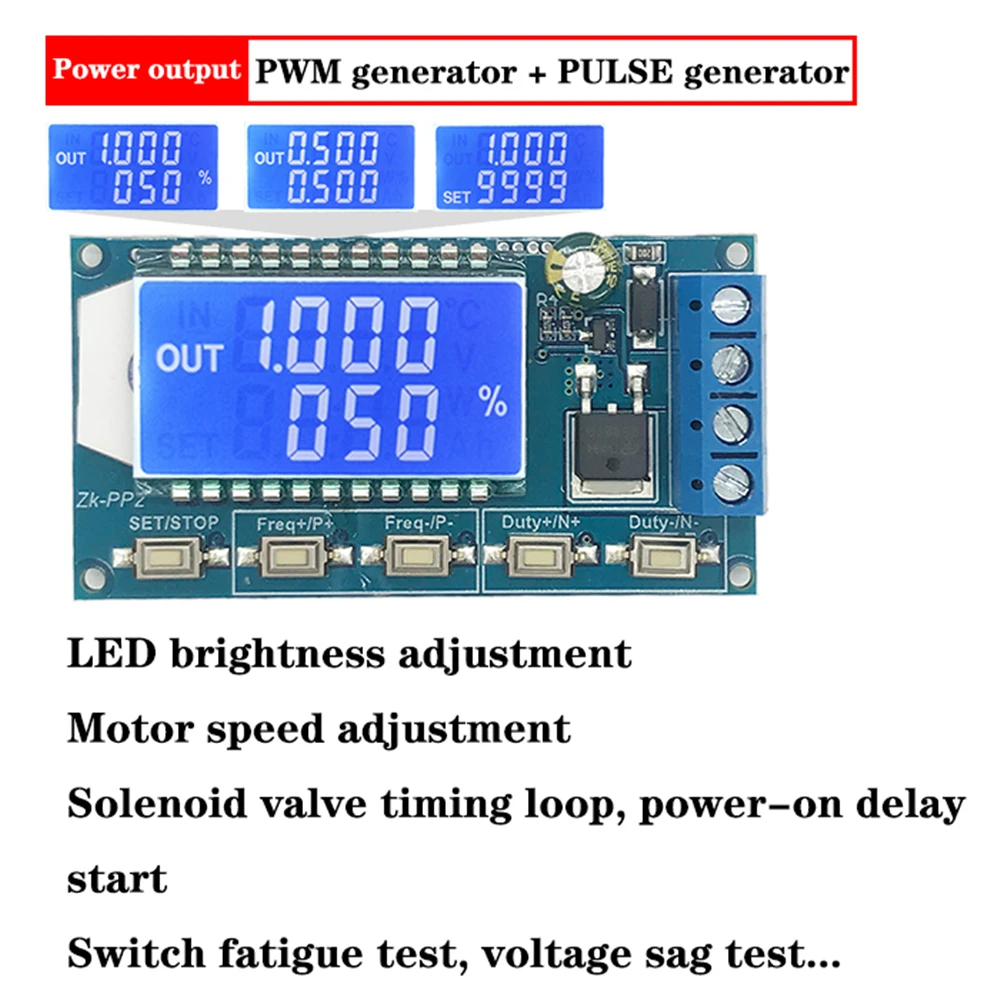

Множество практичных сцен!

1. Светодиодный регулировка яркости, частота, рабочий цикл можно регулировать

2. Регулировка скорости двигателя, частота и рабочий цикл можно регулировать

3. Управляйте соленоидным клапаном, чтобы тянуть и отпускать, можно установить автоматический цикл, задержку выхода, номер цикла (или бесконечную петлю).

4. Управляйте оборудованием для включения и выключения, проводите Испытание на усталость, провисание напряжения и другие испытания для проверки надежности клиентского оборудования.

5. Задержка начала загрузки, время задержки может быть установлено, после задержки, он будет включен или периодически.

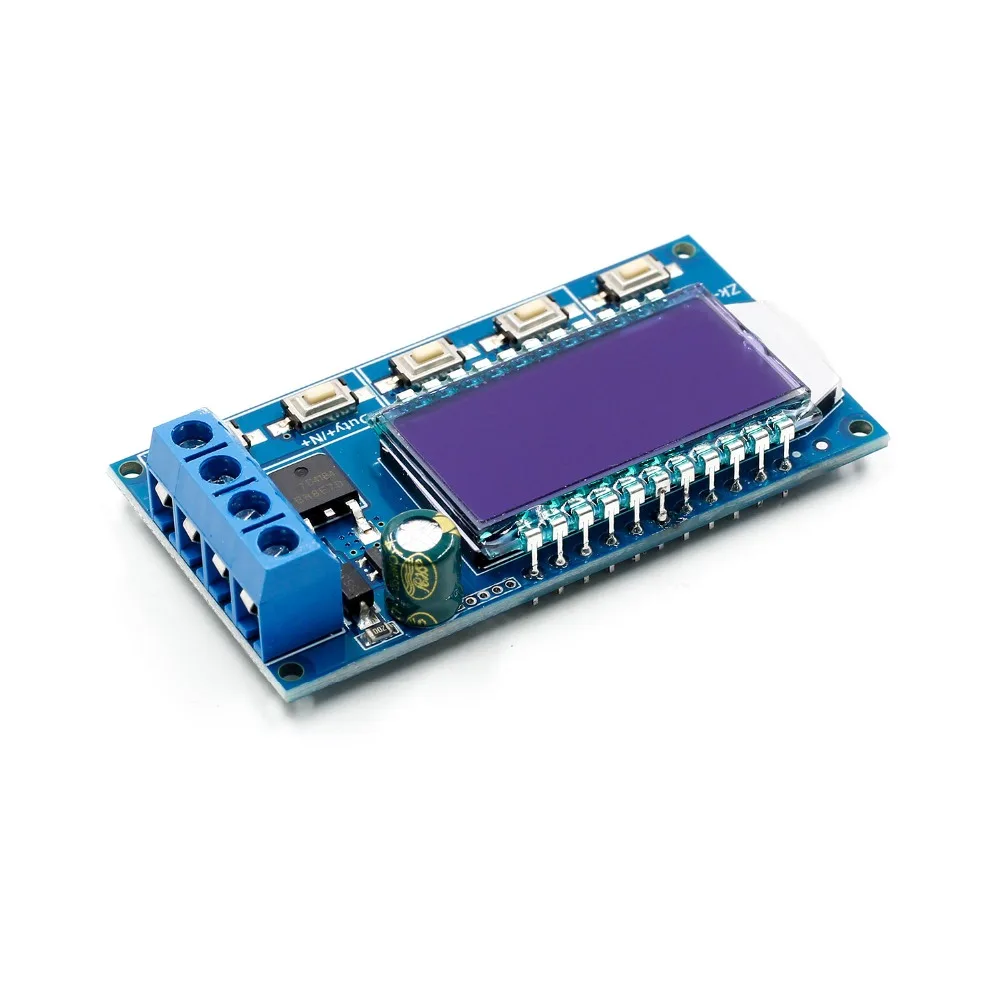

  1. Основные характеристики:

1,1 может непосредственно управлять светодиодный, двигатель, электромагнитный клапан и другие нагрузки

1,2 можно выбрать два режима:

Режим PWM-частота (непрерывная), рабочий цикл, количество импульсов регулируется;

Импульсный импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки включения питания и количество импульсов регулируются.

1,3 с кнопкой запуска и остановки, может управлять выходом и остановкой сигнала

1,4 широкий вход напряжения 3,3-30 в, 5,08 мм Клеммная проводка

2. Технические параметры:

2,1 Рабочее напряжение: 3,3 ~ 30 В (Обратите внимание, что положительные и отрицательные полюсы не должны быть отменены, в противном случае это может сгореть)

2,2 Частотный диапазон: 1 Гц ~ 150 кГц, точность составляет около 2%. Контроль скорости двигателя обычно выбирает 20 кГц

2,3 диапазон рабочего цикла: 0-100%, 1% шаг

2,4 количество импульсов: 1-9999 или бесконечное (дисплей "----" означает бесконечность)

2,5 время задержки на выходе: 0,000 s-9999s, минимум может быть установлен 1 мс

2,6 положительная и отрицательная ширина импульса Длина: 0,000 s-9999s, минимум может быть установлен 1 мс

2,7 Выходная Грузоподъемность: менее 8А (MOS switch tube)

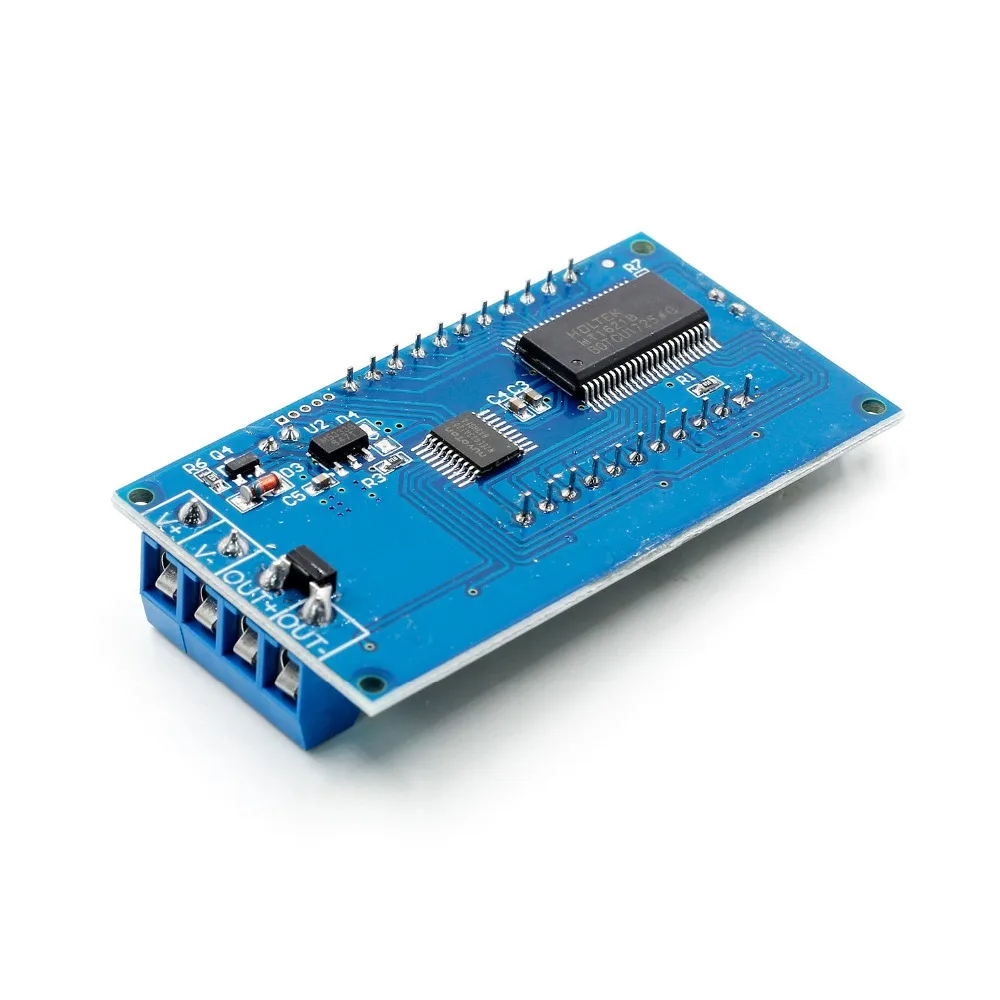

2,8 амплитуда выхода: амплитуда равна напряжению питания (выход + непосредственно подключен к модулю V +)

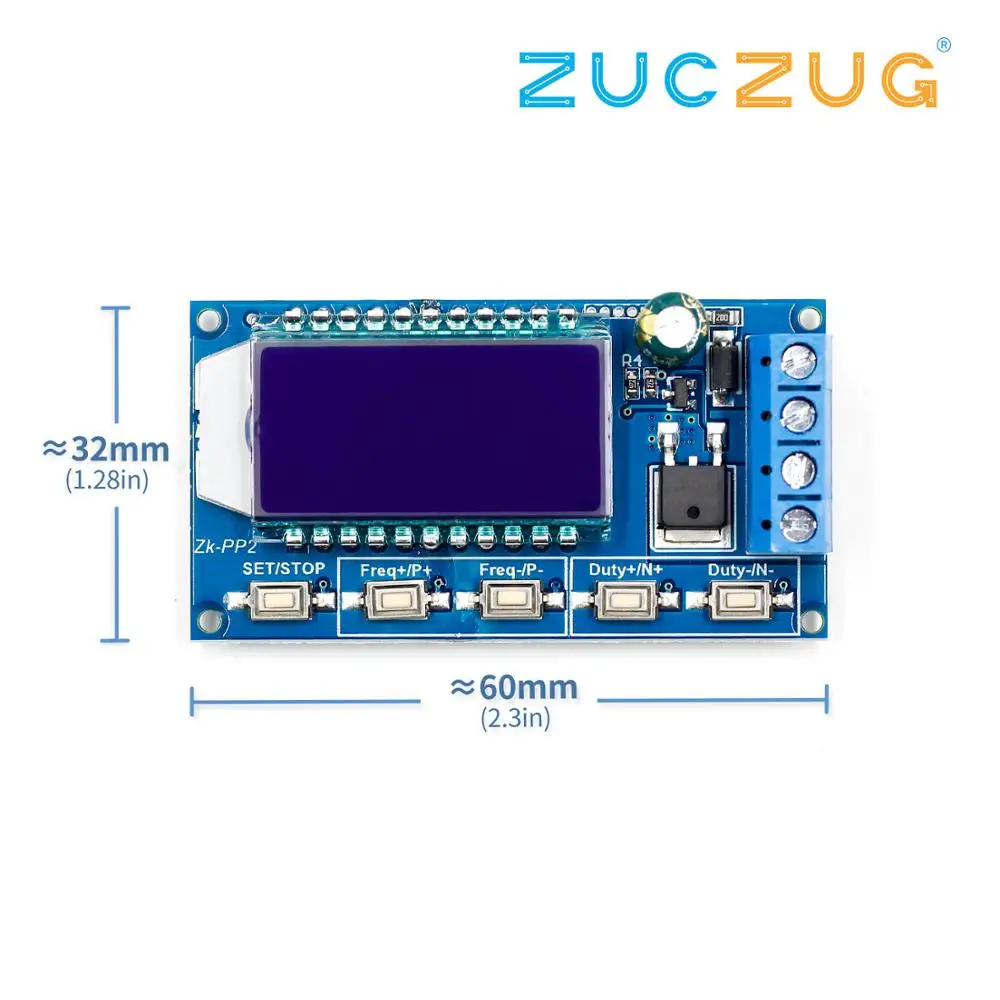

2,9 размер изделия: 60 мм * 32 мм * 10 мм

2,10 Вес изделия: 20 г

2,11 Упаковка: Антистатический мешок

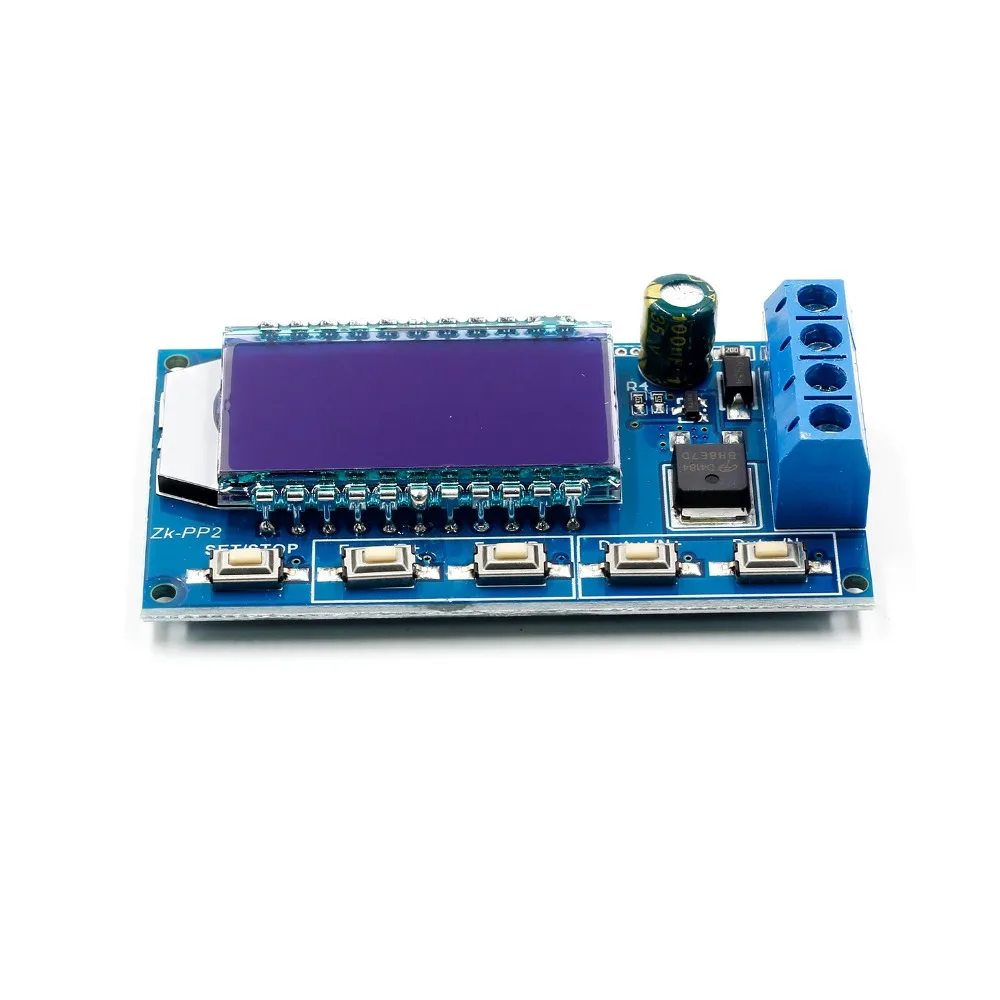

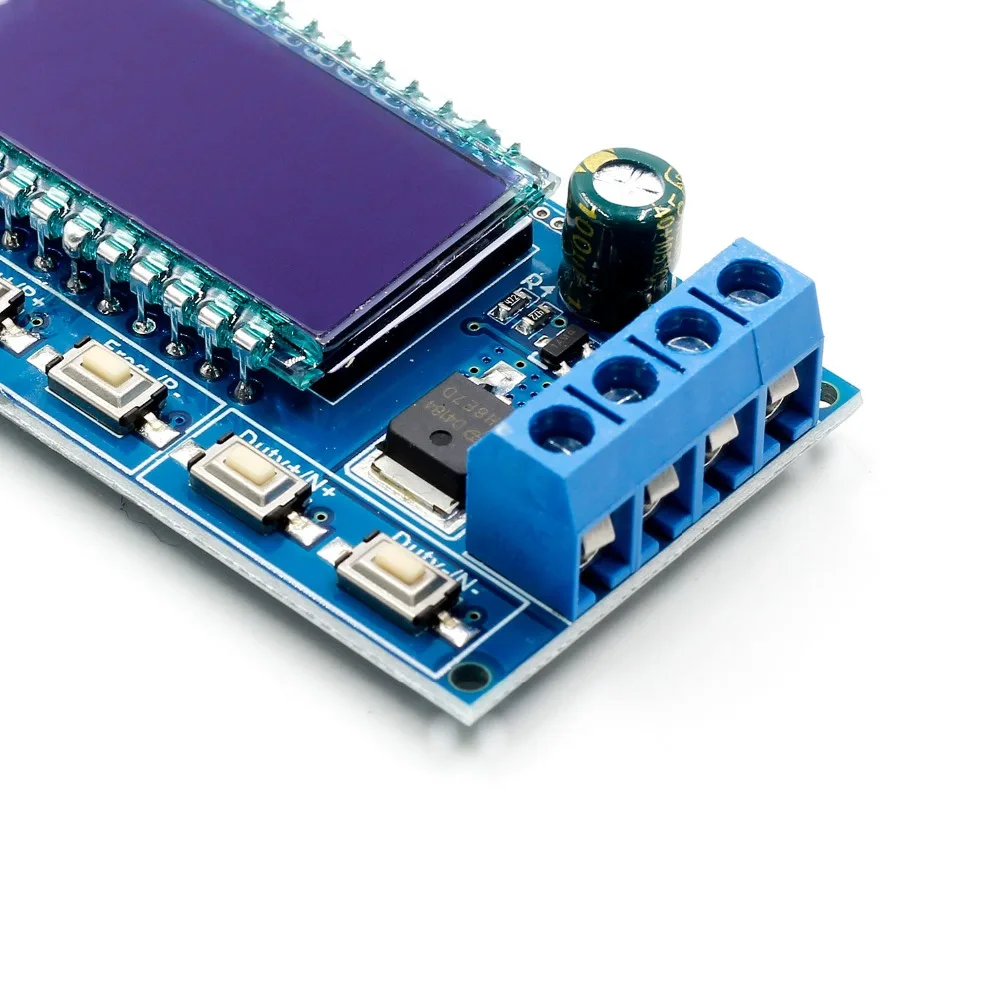

3. Описание модуля:

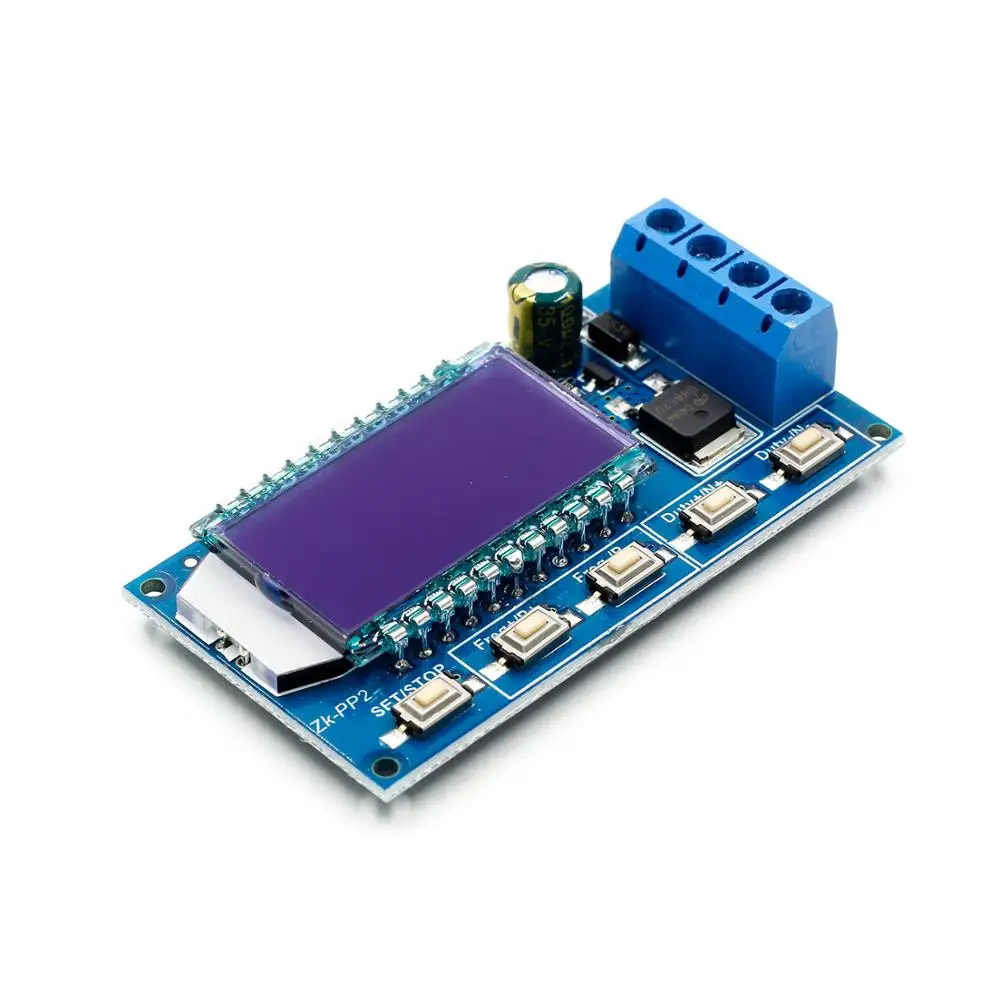

Инструкции по эксплуатации кнопки 3,1

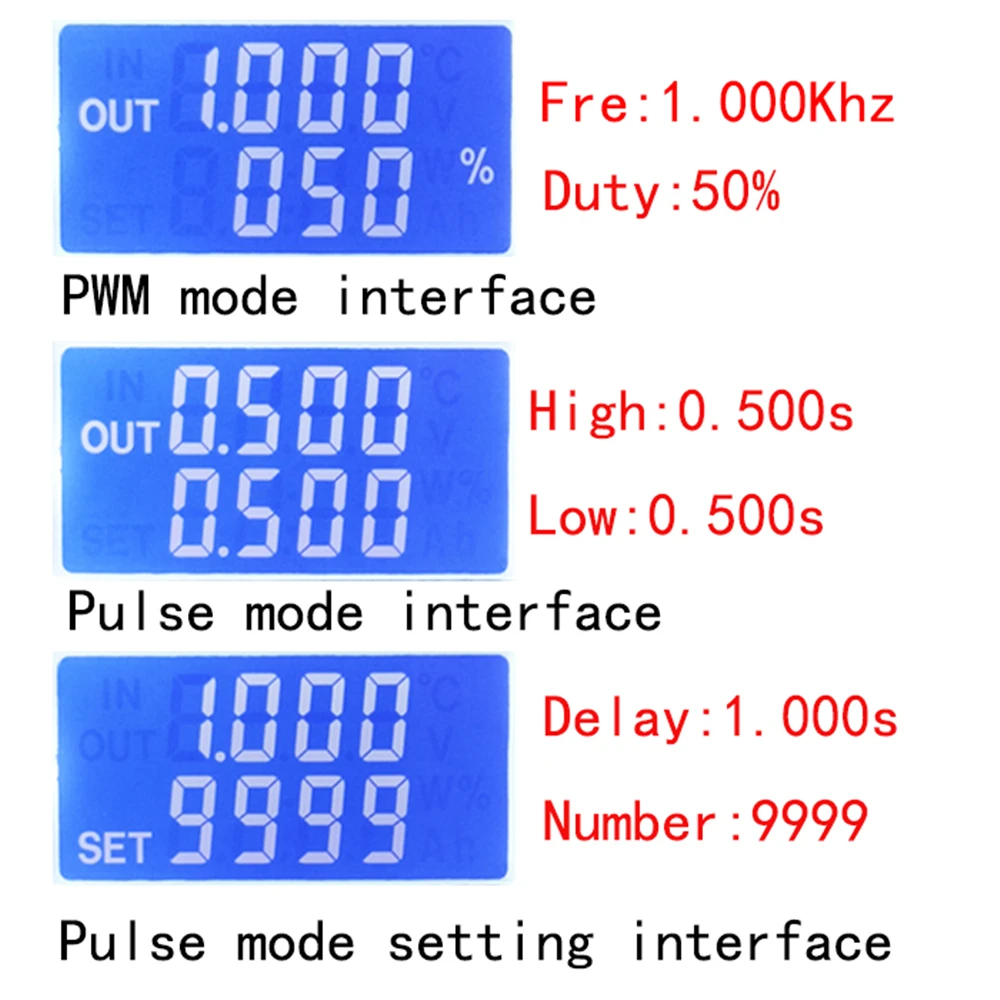

3,2 режим PWM (дисплей имеет "%" для режима PWM)

Заводским режимом по умолчанию является режим PWM, FREQ + и FREQ-key set, DUTY + и DUTY-button set duty cycle; Короткое нажатие кнопки STOP, управление выходом сигнала или остановкой, стоп-выход 0, экран отображает знак «OUT», так как есть выход, в противном случае он останавливает выход; Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.

Если вы хотите переключиться в импульсный режим, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%» исчезает, это импульсный режим.

3,3 импульсный режим (нет "%" на правой стороне дисплея-импульсный режим)

Линия над ЖК-экраном отображает положительную ширину импульса. Кнопки P + и P задают параметр. Линия ниже ЖК-экрана отображает время отрицательной ширины импульса. Кнопки N + и N задают параметр. Нажмите кнопку стоп для управления выходом сигнала или остановки. Когда выход остановлен, выход 0. Экран отображает «выход», в противном случае он останавливает выход; Заводская положительная ширина импульса по умолчанию составляет 0,5 секунды, а отрицательная ширина импульса-0,5 секунды.

Количество импульсов и настройка времени задержки-В импульсном режиме, нажмите и удерживайте кнопку набора в течение 2 секунд, а затем отпустите, введите номер импульса и задержку настройки времени, экран отображает набор, он будет выключен и очищен после входа. P + и P-кнопки устанавливают время задержки, N + и N-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечное (дисплей ----); Затем нажмите кнопку SET 2 в секундах, она автоматически вернется к интерфейсу pulse, нажмите кнопку STOP, После задержки настройки времени, начните выдавать определенное количество импульсов. Если количество импульсов отправлено, он автоматически выводит 0. Если период не отправлен, нажмите кнопку стоп выключится. Выходной Пульс отключается и очищается, и заданное количество импульсов выдается каждый раз, когда он запускается.

3,4 примеры применения

3.4.1 PWM выход 20 кГц, 60% Рабочий цикл: Выберите PWM режим, частота установлена до 20,00, и коэффициент обязанности установлен до 060%.

3.4.2 выход включается в течение 0,6 секунд и выключается в течение 0,2 секунд. Бесконечная петля: Выберите режим импульса, ширина положительного импульса настроена на 0,600, ширина отрицательного импульса настроена на 0,200, время задержки установлено на 0,000, И количество импульсов установлено --- -.

3.4.3 включение питания или нажатие кнопки Пуск, задержка 5 секунд, затем выход включается в течение 0,6 секунд, ВЫКЛ 0,2 секунды, бесконечная петля: Выберите импульсный режим, положительная ширина импульса составляет 0,600, отрицательная ширина импульса-0,200, Задержка времени устанавливается на 5,000, а количество импульсов-на ----.

3.4.4 включение питания или нажатие кнопки Пуск, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс Пульс 100: Выберите импульсный режим, ширина положительного импульса настроена на 0,010, отрицательная ширина импульса настроена на 0,010, задержка времени установлена на 5,000, а количество импульсов установлено на 0100.

3.4.5 Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите режим импульса, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки устанавливается до 10,00 секунд, и число импульсов бесконечно. (----).

3.4.6 другие приложения могут изучить или проконсультироваться со службой поддержки клиентов

Все параметры настройки не теряются, когда они выключены.
