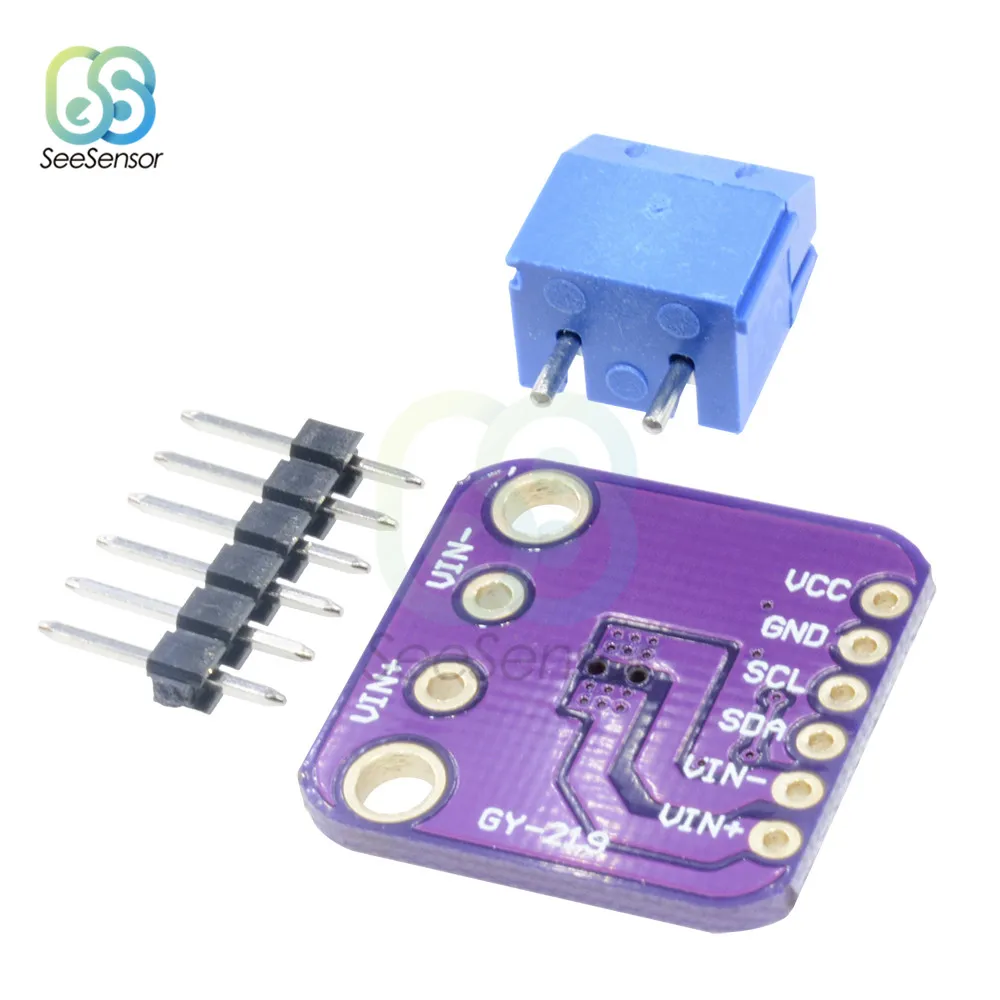

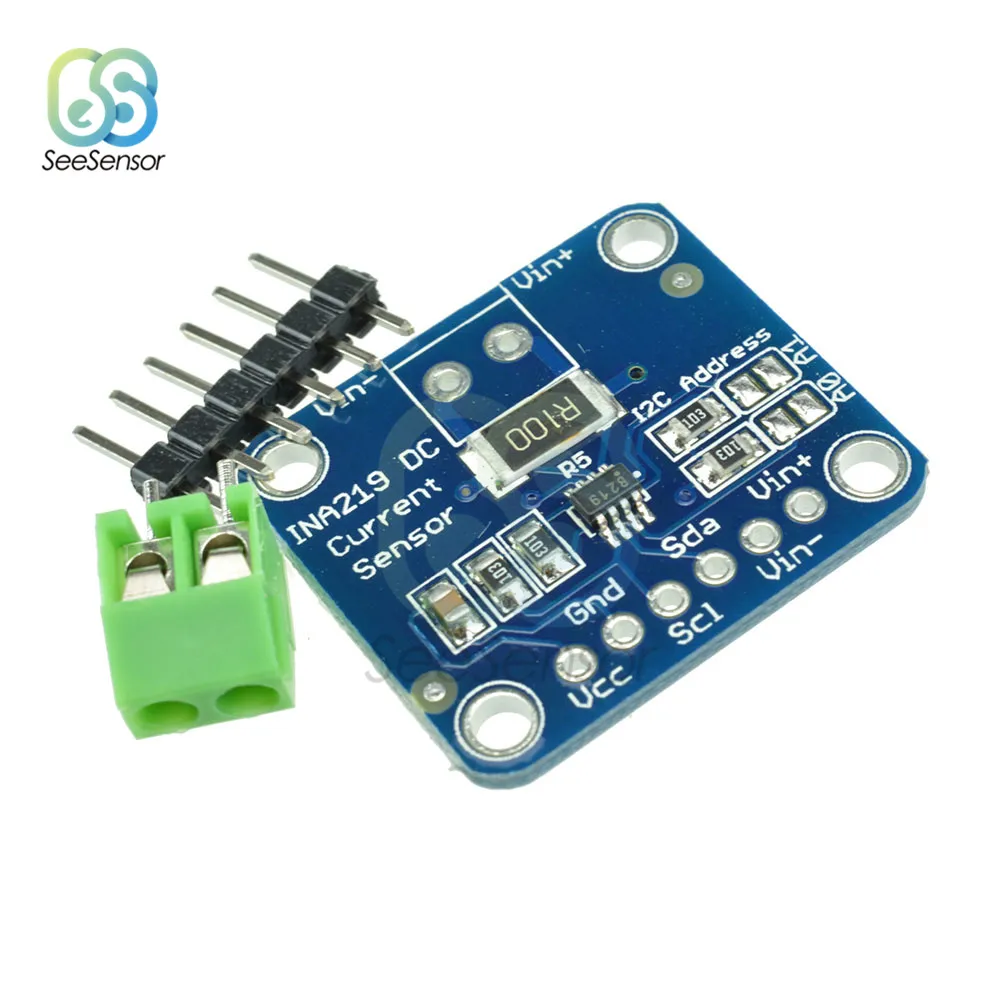

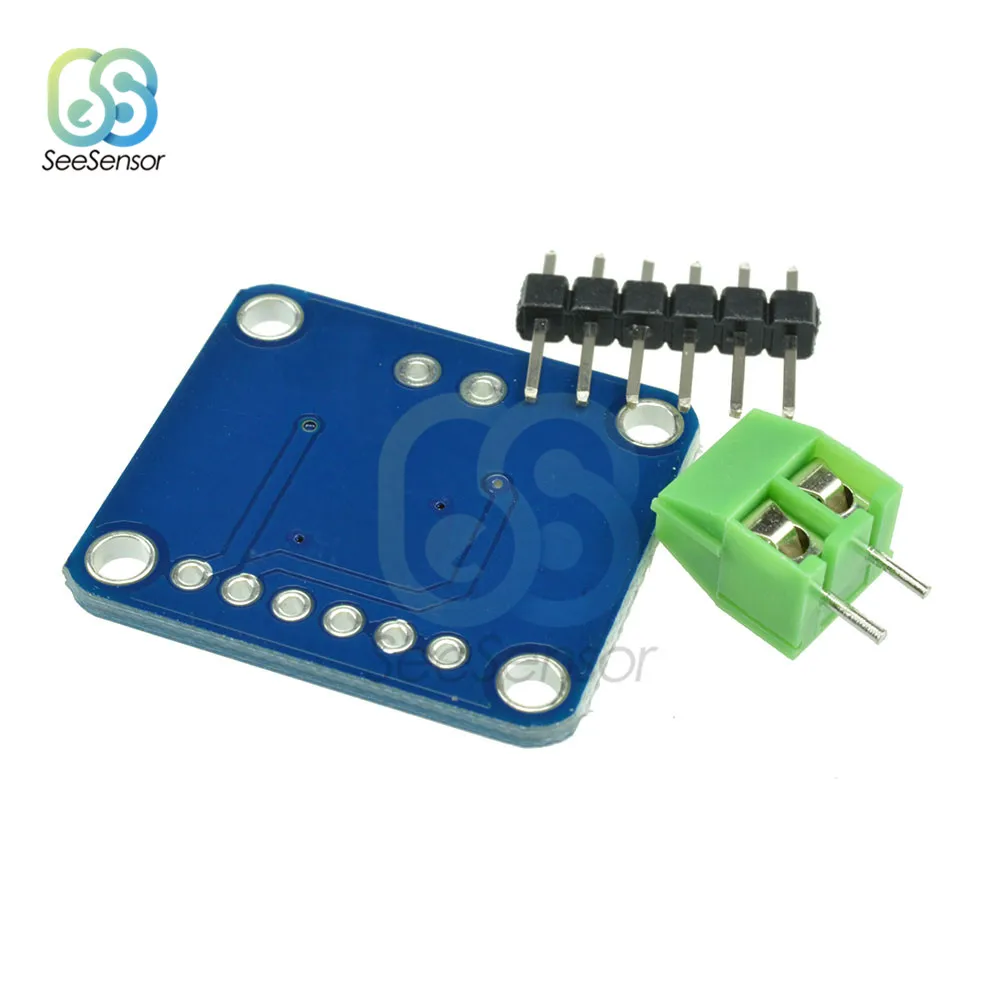

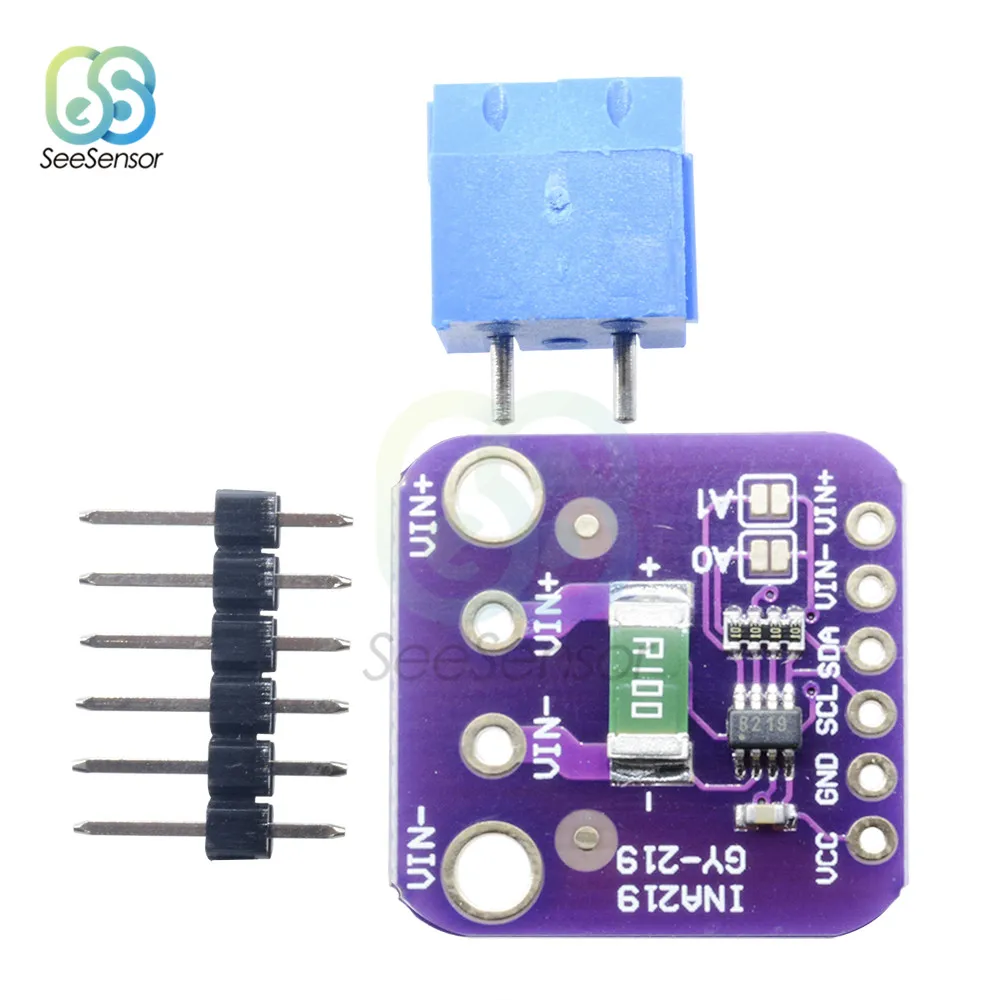

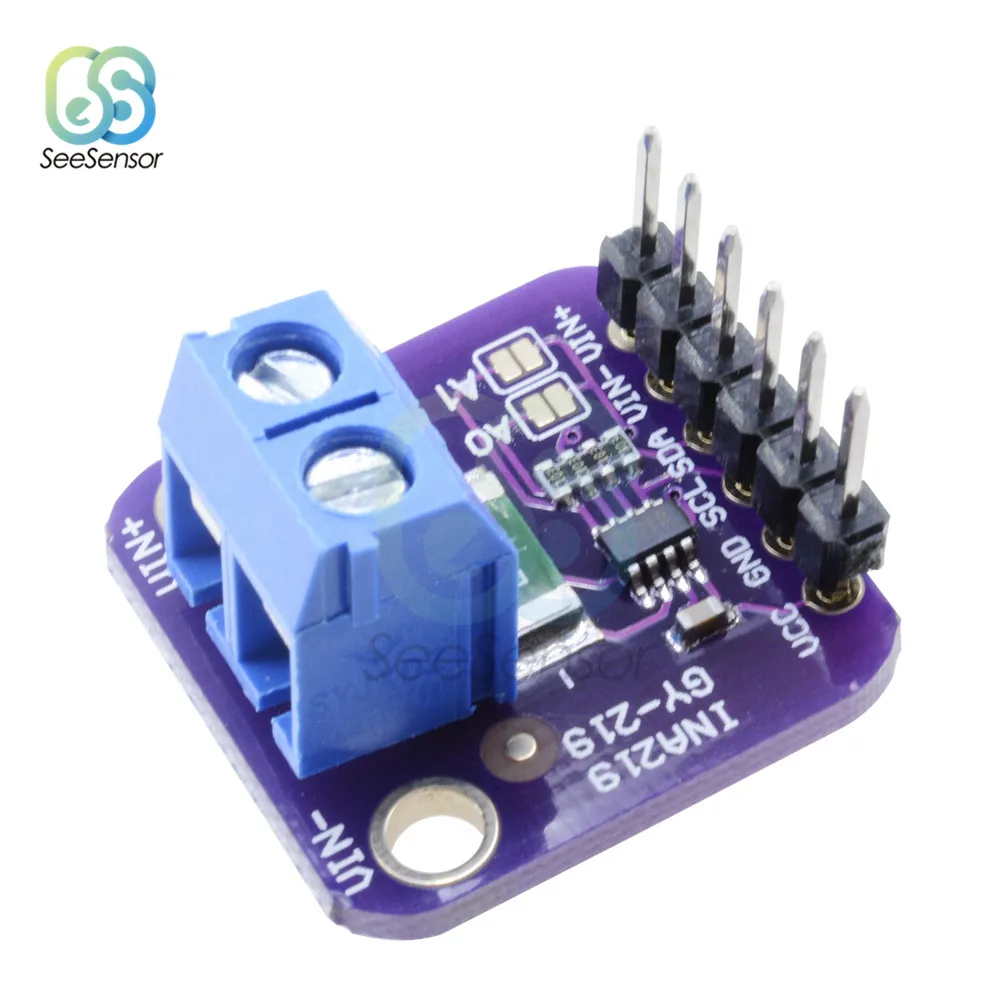

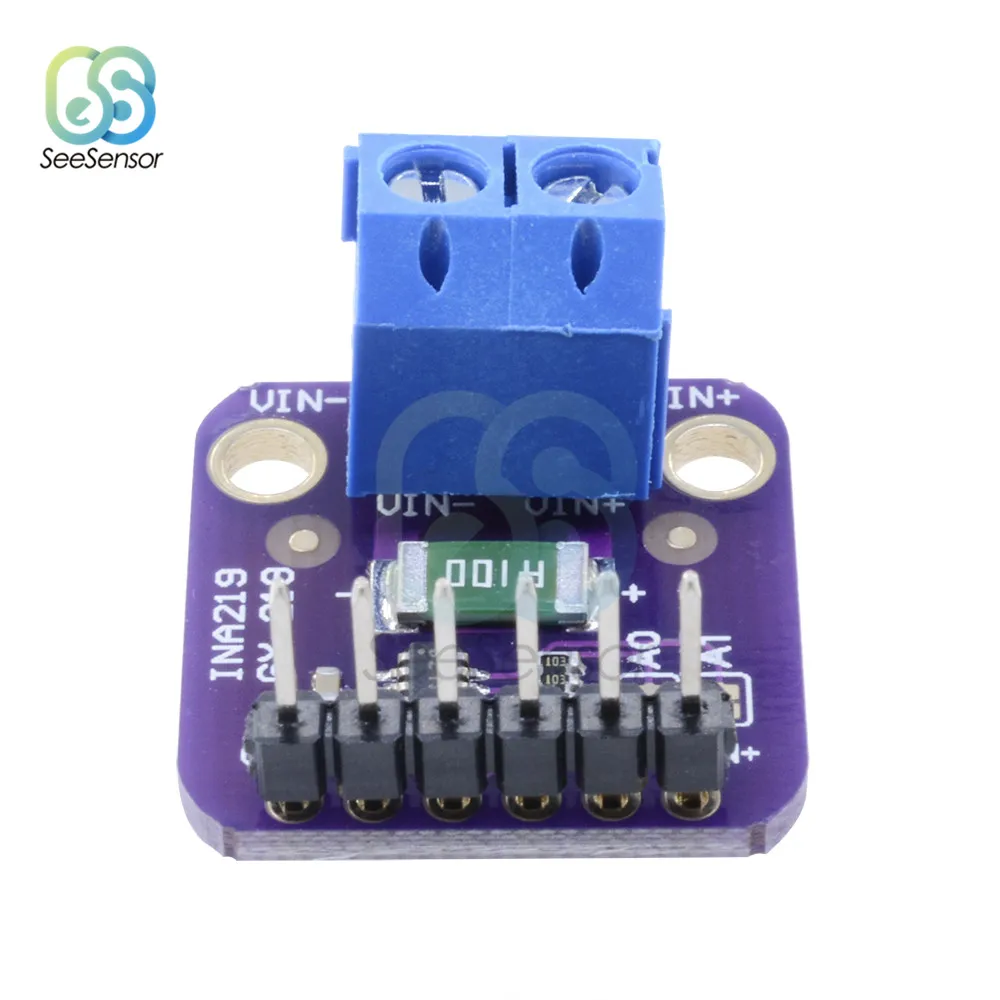

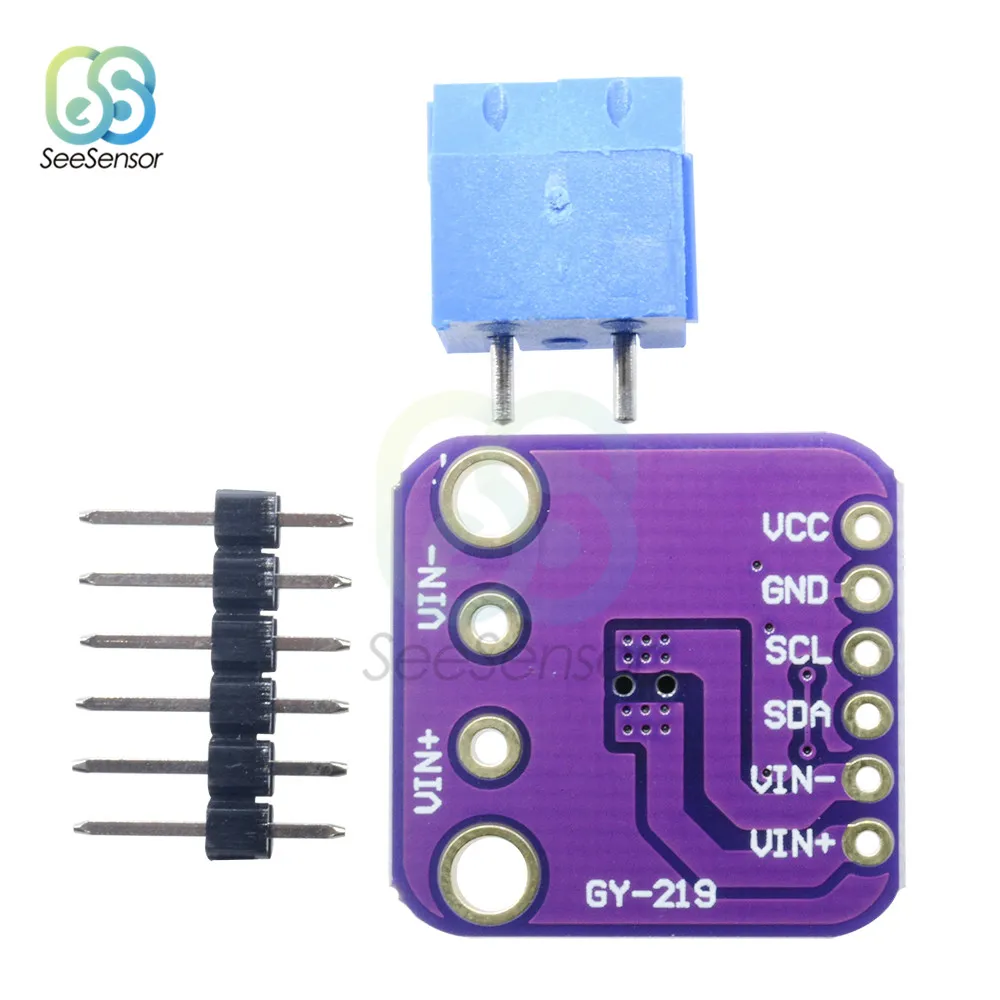

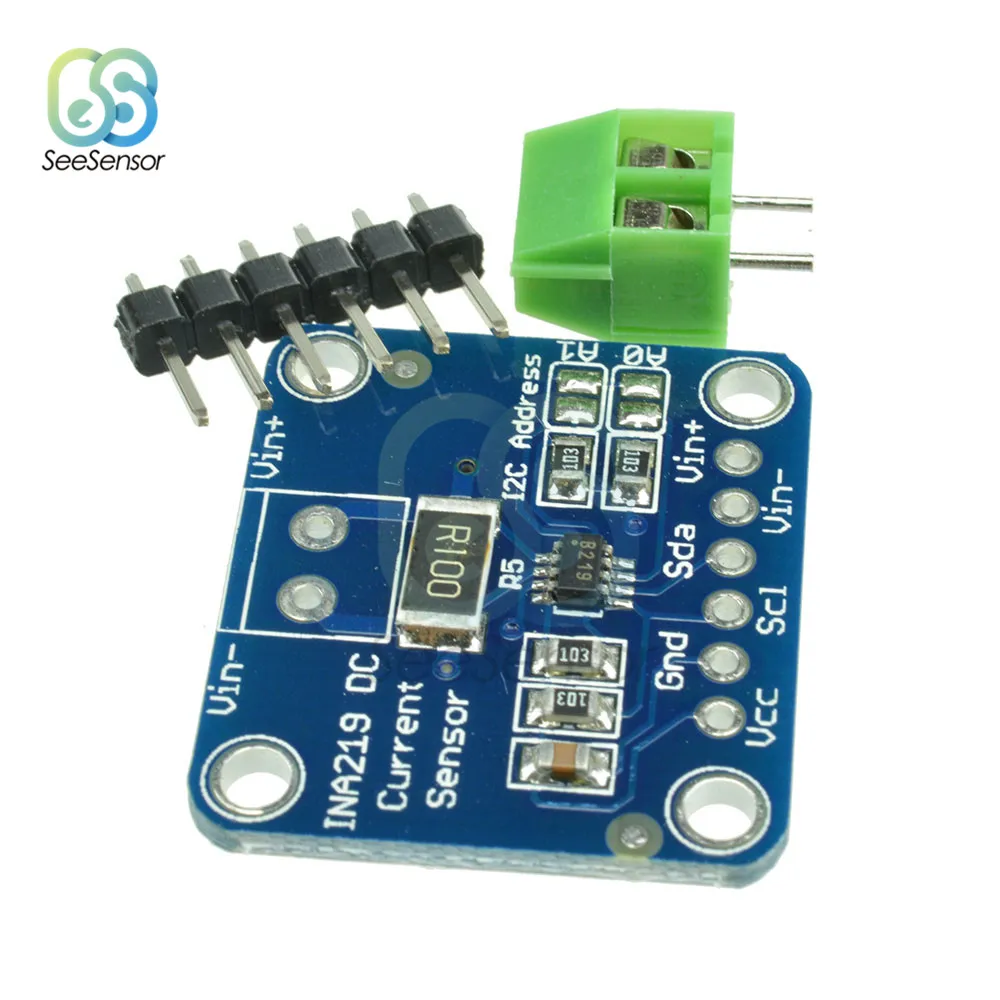

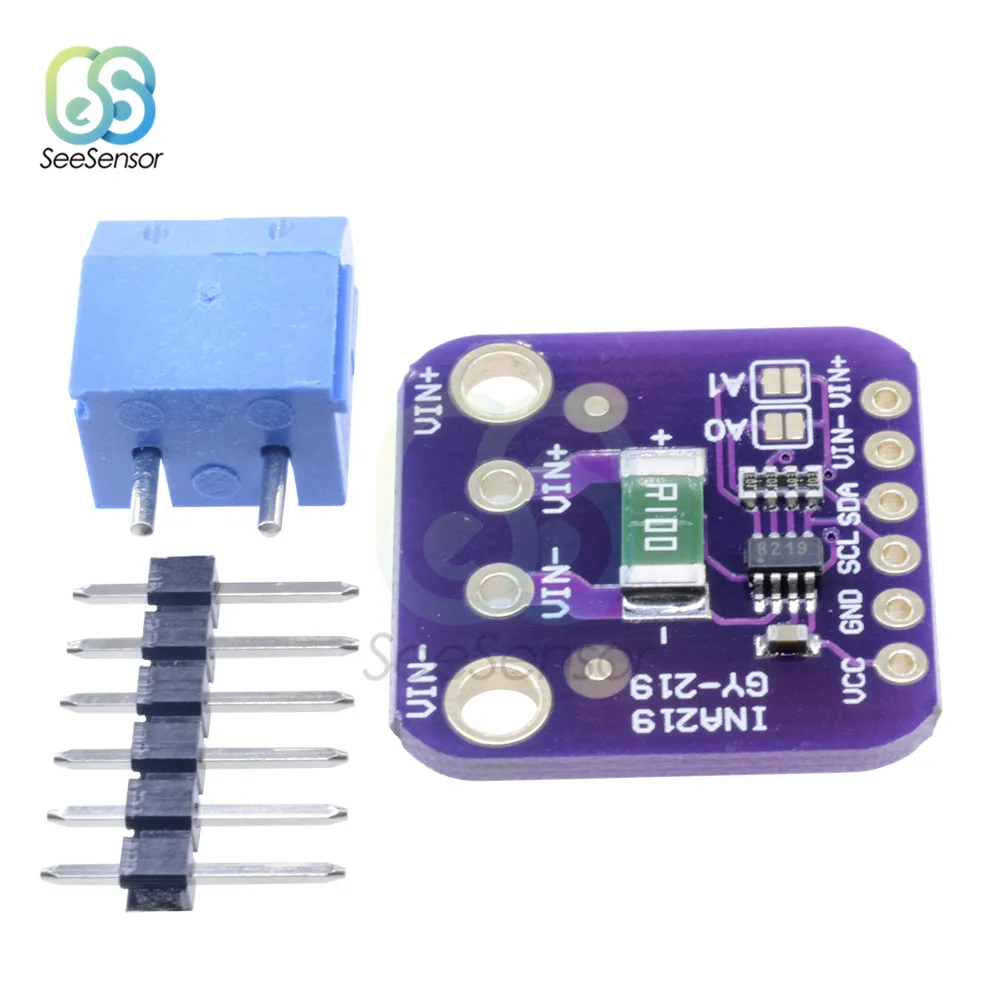

Плата модуля прерывания тока INA219 GY219 модуль датчика постоянного интерфейс I2C INA219B

Плата модуля прерывания тока INA219 GY219 модуль датчика постоянного интерфейс I2C INA219B

Описание:

Эта секционная плата решит все ваши проблемы с контролем мощности. Вместо того, чтобы бороться с двумя мультиметрами, вы можете просто использовать удобный чип INA219B на этом прорыве, чтобы измерить как высокое боковое напряжение, так и ток постоянного тока, нарисованный по I2C с точностью 1%.Большинство современных измерительных устройств, таких как наш текущий панельный счетчик, подходят только для измерения низкой стороны. Это означает, что если вы не хотите получить аккумулятор, вы должны прикрепить измерительный резистор между целевым заземлением и истинным заземлением. Это может привести к проблемам с схемами, так как электроника, как правило, не нравится, когда ссылки на землю меняются и перемещаются с помощью различного тока. Этот чип гораздо умнее-он может обрабатывать Высокие боковые измерения тока, до + 26VDC, даже если он работает с 3 или 5V. Он также сообщит о высоком боковом напряжении, которое отлично подходит для отслеживания срока службы батареи или солнечных панелей.Точный усилитель измеряет напряжение через 0,1 Ом, 1% чувствительный резистор. С тех пор, как усилитель Максимальная Входная разница ± 320mV, это означает, что он может измерять до ± 3,2 ампер. С внутренним 12 битным ADC, разрешение при диапазоне ± 3.2A составляет 0.8ма. С внутренним коэффициентом усиления, установленным как минимум div8, максимальный ток составляет ± 400мА, а разрешение-0,1ма. Расширенный хакеров можно удалить 0.1 ток Ома резистор и заменить его на свой собственный, чтобы изменить диапазон (допустим 0,01 Ом для того чтобы измерить до 32 Ампер с разрешением 8mA)Мы включают в себя 6-штыревой разъём (, так что вы можете легко прикрепить этот датчик к макетная плата), а также 3,5 мм кабельный наконечник, так что вы можете легко прикреплять и отсоединять вашего груза. Использование простое. Включите датчик с 3 до 5 В постоянного тока и Подключите два контакта I2C к микроконтроллеру. Затем подключите ваш целевой источник питания к VIN + и нагрузку на землю к VIN-. У нас есть библиотека Arduino прямо сейчас, которая сделает для вас все преимущества, диапазон и математику-просто подключи и работай! В ближайшее время у нас будет более подробное руководство.Спецификация:Использует чип INA219B0,1 Ом 1% 2 Вт токочувствительный резисторДо + 26 в целевое напряжениеИзмерение тока до ± 3,2a, с разрешением ± 0,8маЭта доска/завод деталя Чип использует I2C 7-бит адреса 0x40, 0x41, 0x44, 0x45, выбирается с джемперыПосылка включает:1 * INA219 GY-219 GY219 датчик источника питания модуль модуля датчика I2C интерфейс для Arduino DIY DC INA219B
