STM32 доска Open103C Стандартный STM32F103CBT6 STM32F103 ARM Cortex-M3 STM32 макетная плата + PL2303 USB UART модуля комплект

Обзор

Open103C-это макетная плата STM32, оснащенная устройством STM32F103CBT6 в качестве микроконтроллера. Есть дополнительные расширения с различными дополнительными аксессуарами для определенного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с семьей STM32F.

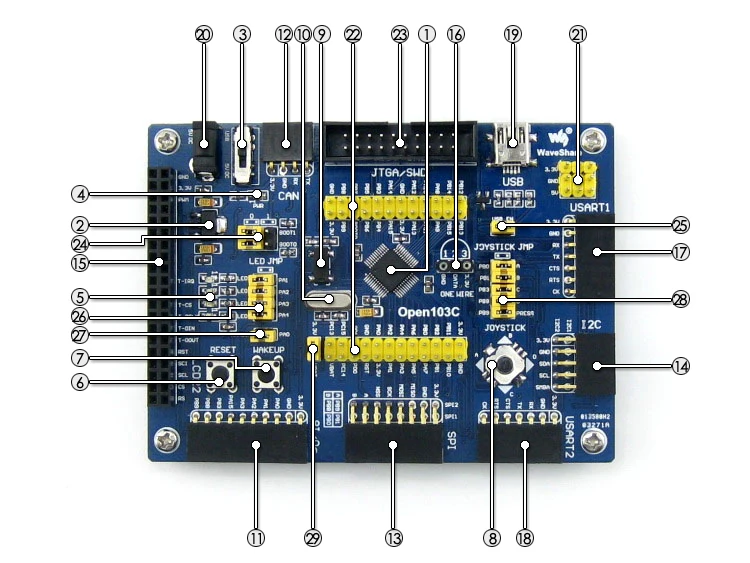

Что на плате

1. STM32F103CBT6:Высокая производительность STM32 MCU, который имеет
   • Ядро:Рука Cortex-M3 32-разрядный процессор RISC
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц
   • Операционной Напряжение:2-3,6 V
   • Посылка:LQFP48
   • I/Os:37
   • Память:128 Кб Flash, 20 КБ RAM
   • Связь интерфейсы:2 x SPI, 3 x USART, 2 x I2C, 1 x USB, 1 x CAN
   • AD и DA конвертеры:2 x AD (12 бит, 1 мкс, shares 10 каналов)
   • Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP
2. AMS1117-3.3:3,3 V регулятор напряжения
3. Выключатель питания:5 в постоянного тока или USB
4. Мощность индикатор
5. Светодиоды:Для определения статуса ввода/вывода или настройки программы
6. Кнопка сброса
7. Инструкция по ключевым словам:Для проверки ввода/вывода
8. Джойстик:Для проверки ввода/вывода (пять позиций)
9. Кристаллический осциллятор 32,768 K:Используется для внутреннего RTC, также поддерживает калибровку часов
10. 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м, с увеличением частоты
11. 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, мотору и т. д.
12. Может интерфейс:Совместим с вспомогательной платой, которая имеет удобное устройство CAN
13. SPI1 / SPI2 интерфейс
    • Легко подключается к периферийным портам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.
    • Удобный для подключения AD-модуля, благодаря альтернативой AD-функции SPI1
14. Интерфейс I2C1 / I2C2:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), EEPROM (AT24Cxx) и т. д.
15. ЖК-дисплей интерфейс:Легко подключается к сенсорному ЖК-экрану
16. Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д.
17. USART1 интерфейс:Легко подключается к RS232, RS485, USB к 232
18. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232
19. USB порт:Связь USB между платой и ПК
20. Разъем постоянного тока 5 В
21. 5V/3,3 V постоянное напряжение на входе/выходе,Обычно используется для выходной мощности, или для использования с другой платой пользователя
22. MCU контактный разъем:Все булавки MCU доступны для Расширительных разъемов для дальнейшего расширения
23. Интерфейс JTAG/SWD:Для гайки/программирования
24. Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1
25. Usb-включения, джемпер
    • Короткая перемычка, чтобы включить автоматическое обнаружение ПК при подключении USB
    • Откройте перемычку, чтобы выключить
26. Светодиоды джемпер
    • Короткая перемычка, чтобы подключить светодиоды к I/Os, используемые в коде примера
    • Откройте перемычку, чтобы подключить светодиоды к другим пользовательским контактам через соединительные провода
27. Пользовательский ключ джемпер
    • Короткая перемычка, чтобы подключить ключ пользователя к I/Os, используемой в коде примера
    • Откройте перемычку, чтобы подключить ключ пользователя к другим пользовательским контактам через соединительные провода
28. Джойстик джемпер
    • Короткая перемычка, чтобы подключить джойстик к I/Os, используемой в коде примера
    • Откройте перемычку, чтобы подключить джойстик к другим пользовательским контактам через соединительные провода
29. VBAT Перемычка выбора
    • Короткий Джемпер в использовании система источника питания
    • Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, батарее

Фото

Примечание:

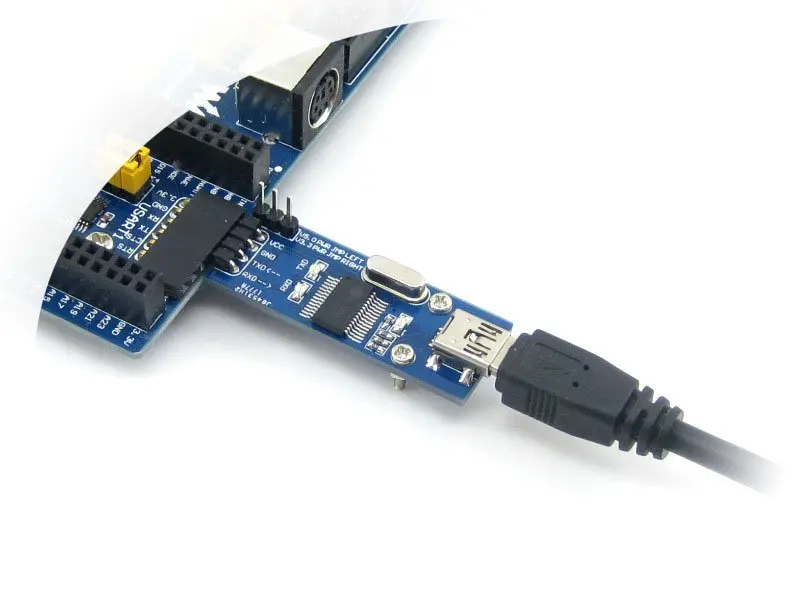

Open103C поддерживает программирование через STM32 USART bootloader, в посылка также входит плата аксессуаров USB к UART.
Open103C не интегрирует какую-либо функцию отлаживания, необходим локатор.

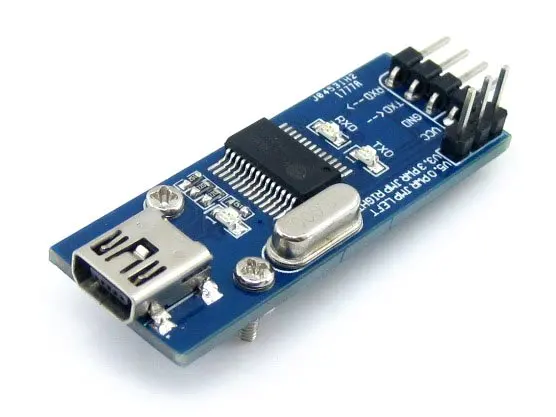

В стандарт Open103C входит только одна дополнительная плата-Плата USB UART PL2303 (mini).

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Развития ресурсы

• Соответствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (образцы в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (технические характеристики и т. Д.)

Вики:Www.wav eshare.com/wiki/Open103C

Посылка содержит

1. Макетная плата Open103C x 1
2. PL2303 USB UART Board (mini) x 1
3. Кабель USB type-A-Mini-B x 1
4. 4-контактный провод х 2
5. 2-контактный провод х 2
6. Кабель питания USB x 1
7. По CD x 1
