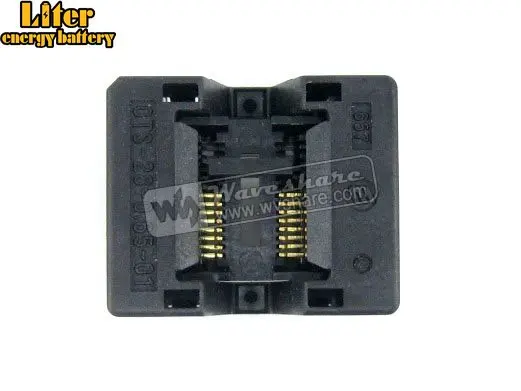

SSOP16 TSSOP16 OTS 16(28) 0 65 01 Enplas IC тестовый сгорающий разъем адаптер для программирования

SSOP16 TSSOP16 OTS 16(28) 0 65 01 Enplas IC тестовый сгорающий разъем адаптер для программирования

3 519,75 руб.
HDMI Shield Mojo V3 FPGA Spartan6 XC6SLX модуль памяти 32 Мб SDRAM|Демонстрационные стенды| |

HDMI Shield Mojo V3 FPGA Spartan6 XC6SLX модуль памяти 32 Мб SDRAM|Демонстрационные стенды| |

2 243,85 руб.
Графический модуль ARM Cortex M3 плата для разработки IOT pcduino wifi|arm module|arm wifidemo board |

Графический модуль ARM Cortex M3 плата для разработки IOT pcduino wifi|arm module|arm wifidemo board |

3 791,34 руб.
Стартовый набор Raspberry Pi 4 Model B основные детали|Демонстрационные стенды| |

Стартовый набор Raspberry Pi 4 Model B основные детали|Демонстрационные стенды| |

4 697,39 - 7 402,39 руб.
Allwinner A83T плата разработки Octa Core для Super Raspberry Pi/Banana Pi с поддержкой

Allwinner A83T плата разработки Octa Core для Super Raspberry Pi/Banana Pi с поддержкой

6 111,79 руб.
Чехол PI4 A Raspberry Pi 4 цветной Радужный акриловый чехол типа для с вентилятором

Чехол PI4 A Raspberry Pi 4 цветной Радужный акриловый чехол типа для с вентилятором

850,34 руб.
Оригинальный 6870C 0316A _ LM270WQ1 SDB1 логическая T CON TCON плата для LG imac 27 &quotLM270WQ1 (SD) (B1) SD

Оригинальный 6870C 0316A _ LM270WQ1 SDB1 логическая T CON TCON плата для LG imac 27 "LM270WQ1 (SD) (B1) SD

773,74 руб.

Характеристики

Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development + 19 комплектов аксессуаров = OpenEP3C5 C посылка

История изменения цены

*Текущая стоимость 10 522,12 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-22-2026 12521.87 руб. 13147.85 руб. 12834 руб.
Feb-22-2026 12416.43 руб. 13037.48 руб. 12726.5 руб.
Jan-22-2026 10417.96 руб. 10938.97 руб. 10677.5 руб.
Dec-22-2025 12206.39 руб. 12816.79 руб. 12511 руб.
Nov-22-2025 10627.58 руб. 11158.86 руб. 10892.5 руб.
Oct-22-2025 11995.17 руб. 12595.53 руб. 12295 руб.
Sep-22-2025 11890.9 руб. 12485.7 руб. 12187.5 руб.
Aug-22-2025 11785.23 руб. 12374.77 руб. 12079.5 руб.
Jul-22-2025 11679.10 руб. 12263.31 руб. 11971 руб.

Описание товара

Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development + 19 комплектов аксессуаров = OpenEP3C5 C посылкаAltera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development + 19 комплектов аксессуаров = OpenEP3C5 C посылкаAltera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development + 19 комплектов аксессуаров = OpenEP3C5 C посылкаAltera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development + 19 комплектов аксессуаров = OpenEP3C5 C посылкаAltera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development + 19 комплектов аксессуаров = OpenEP3C5 C посылкаAltera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development + 19 комплектов аксессуаров = OpenEP3C5 C посылка



Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA Development Board + 19 комплектов аксессуаров = OpenEP3C5-C посылка B

Макетная плата FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную EP3C5 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

EP3C5 development board

Обзор

OpenEP3C5-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP3C5.

OpenEP3C5-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C5-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнском доске

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
  5. Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
  6. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  9. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. Расширительные разъемы FPGA
    • Контакты FPGA доступны на разъемах расширения
    • Для подключения платы аксессуаров SDRAM
  2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. Зуммер
  5. Джойстик:Пять позиций
  6. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  7. Перемычка зуммера
  8. Перемычка для джойстика
  9. Перемычка с одним проводом

Для джемперов 16-18:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E, '(4) 8I/Os_3' и '(5) 8I/Os_4' не подключены.

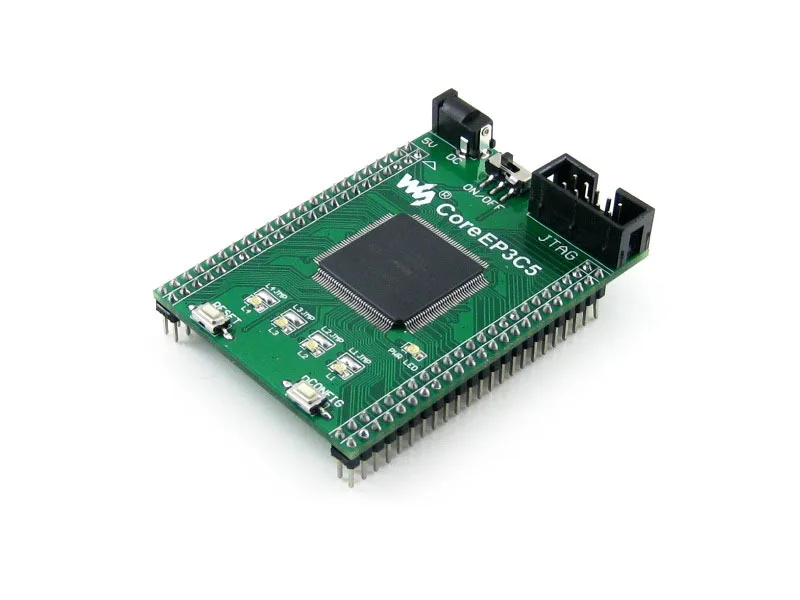

Что на CoreEP3C5

EP3C5E144C8N core board on board resource

  1. EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,465 в
    • Посылка:QFP144
    • I/Os:82
    • LEs:5K
    • RAM:414 КБ
    • PLLs: 2
    • Отладка/программирование:Поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Кнопка сброса
  9. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. Выключатель питания
  11. 50 м активный кристаллический осциллятор
  12. 5V DC jack
  13. Интерфейс JTAG:Для отладки/программирования
  14. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. Светодиодный джемпер,Короткие перемычки, чтобы управлять светодиодами

Фотографии

FPGA Development Board

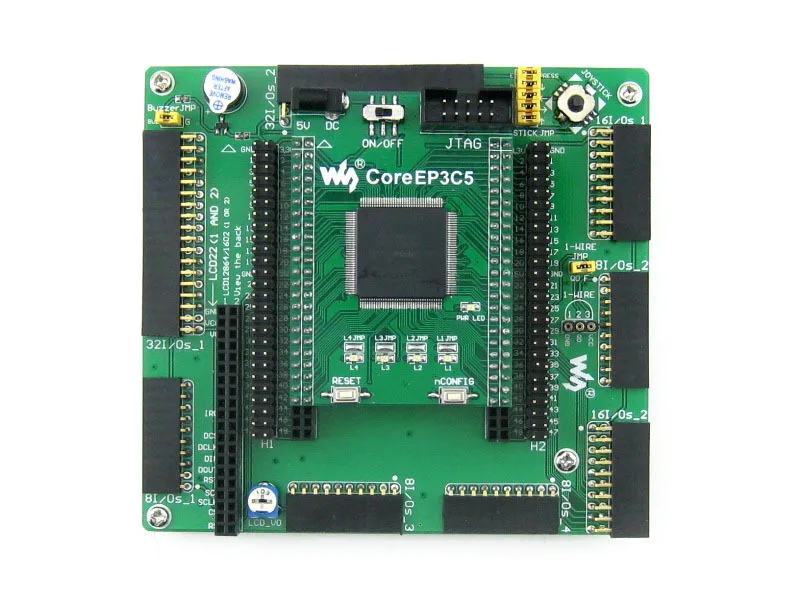

OpenEP3C5-C совет по разработке FPGA Development Board
OpenEP3C5-C совет по разработке FPGA Development Board
OpenEP3C5-C панель для разработки FPGA Development Board
Материнская плата DVK601 FPGA Core Board
FPGA основная плата CoreEP3C5 FPGA Core Board
FPGA основная плата CoreEP3C5
Подключение к различным периферийным устройствам touch screen LCD
Подключение к 3,2-дюймовому сенсорному ЖК-дисплею LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к плате RS232 RS485 Board
Подключение к плате RS485 PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 SEG светодиодный плате 8 Push Buttons
Подключение к 8 кнопкам 5 IO Keypad
Подключение к 5 клавиатуре IO 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата EEPROM Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к плате DataFlash Ethernet Board
Подключение к плате Ethernet CY7C68013A USB Board
Подключение к USB плате CY7C68013A NRF24L01 RF Board
Подключение к NRF24L01 RF плате Micro SD Storage Board
Подключение к плате для хранения Micro SD VGA PS2 Board
Подключение к плате VGA PS2 SDRAM Board
Подключение к SDRAM доска SDRAM Board
Подключение к SDRAM доска Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

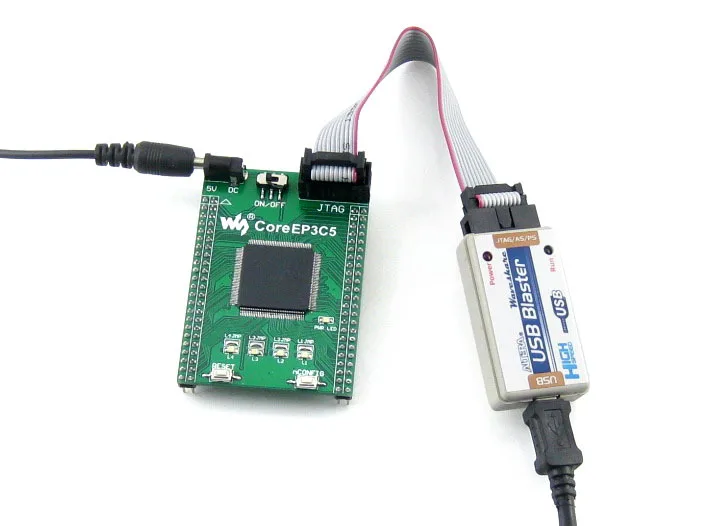

Примечание: OpenEP3C5-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP3C5-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI     √
Sd-карта Вспышка SPI     √
H57V1262GTR SDRAM Параллельный     √
PCF8563 RTC I2C     √
DS18B20 Датчик температуры 1 провод √ √ √
SP3232 Серийное общение UART √ √ √
SP3485 Серийное общение UART √ √ √
PL2303 USB для UART UART √ √ √
FT245 USB TO FIFO Параллельный     √
CY7C68013A Usb-устройство I/Os   √
ENC28J60 Контроллер Ethernet SPI     √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
Клавиатура PS/2 Входное устройство PS/2 √   √
Одиночные кнопки Входное устройство ---- √ √ √
4x4 клавиатуры Входное устройство 8I/Os √ √ √
Джойстик Входное устройство 5I/Os √ √ √
Светодиодный Демонстрационное устройство ---- √ √ √
8 SEG светодиодный Демонстрационное устройство 13I/Os √ √ √
Монитор VGA Демонстрационное устройство VGA √ √
Персональный ЖК-дисплей Демонстрационное устройство 11I/Os √ √
Графический ЖК-дисплей Демонстрационное устройство 11I/Os √
3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     √

Интерфейс отладки/программирования

Плата разработки OpenEP3C5-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Штырь Название сигнала Описание
1 TCK Сигнал часов
2 GND Сигнал заземления
3 TDO Данные от устройства
4 VCC(TRGT) Целевой источник питания
5 TMS JTAG state machine control
6 NC Нет подключения
7 NC Нет подключения
8 NC Нет подключения
9 TDI Данные для устройства
10 GND Сигнал заземления

Надпись JTAG

10-pin JTAG header pinout

Ресурсы для развития

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)

Посылка содержит

"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка

  1. OpenEP3C5-C макетная плата x 1
  2. 4-контактный провод x 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
1 2 3 4

Комплектующие для досок посылка

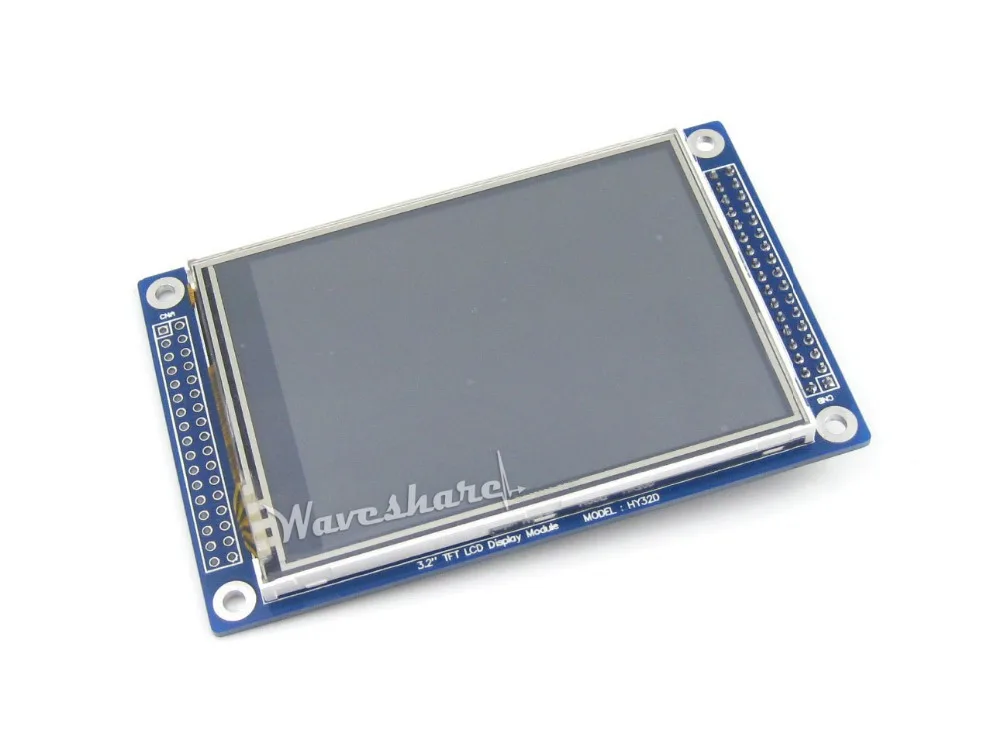

  1. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
  2. 3,2-дюймовый ЖК-адаптер (B) x 1
  3. Плата VGA PS2 x 1
  4. PL2303 USB UART Board (mini) x 1
  5. NorFlash Board (B) x 1
  6. SDRAM доска (B) x 1
  7. Плата для хранения Micro SD x 1
  8. AT45DBXX DataFlash Board x 1
  9. FM24CLXX Фрам доска x 1
  10. CY7C68013A USB плата (мини) x 1

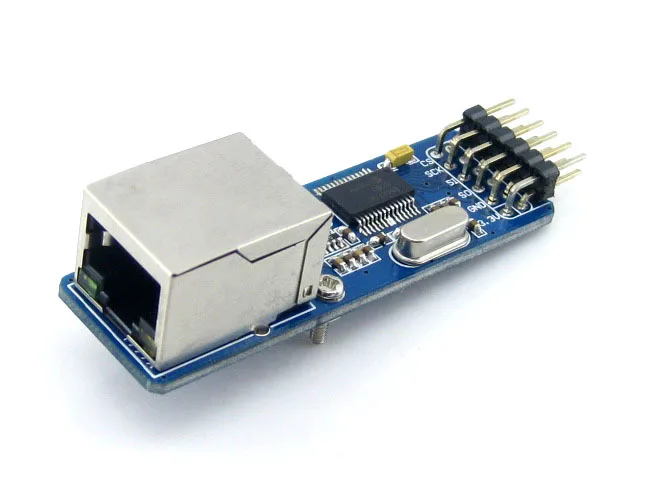

  11. ENC28J60 плата Ethernet x 1
  12. PCF8563 RTC плата x 1
  13. DS18B20 x 1
  14. LCD12864 (3,3 В Синяя подсветка) x 1
  15. LCD1602 (3,3 В Синяя подсветка) x 1
  16. FT245 USB плата FIFO (mini) x 1
  17. Светодиодный щит 8 шт. x 1
  18. 8 кнопок x 1
  19. 4x4 клавиатуры x 1
  20. Usb-разъем типа A для мини-кабеля типа B x 1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
