Характеристики
STM32 плата STM32F103VET6 STM32F103 ARM Cortex M3 макетная + 10 шт. дополнительные модули = Open103V
История изменения цены
*Текущая стоимость 6 808,64 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 8102.12 руб. | 8507.46 руб. | 8304.5 руб. |
| Feb-21-2026 | 8033.2 руб. | 8435.79 руб. | 8234 руб. |
| Jan-21-2026 | 6740.23 руб. | 7077.50 руб. | 6908.5 руб. |
| Dec-21-2025 | 7897.40 руб. | 8292.1 руб. | 8094.5 руб. |
| Nov-21-2025 | 6876.51 руб. | 7220.14 руб. | 7048 руб. |
| Oct-21-2025 | 7761.51 руб. | 8149.26 руб. | 7955 руб. |
| Sep-21-2025 | 7693.36 руб. | 8078.23 руб. | 7885.5 руб. |
| Aug-21-2025 | 7625.51 руб. | 8006.9 руб. | 7815.5 руб. |
| Jul-21-2025 | 7557.54 руб. | 7935.90 руб. | 7746 руб. |
Описание товара
Плата разработки STM32 предназначена для серии STM32F103V, имеет MCU STM32F103VET6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор

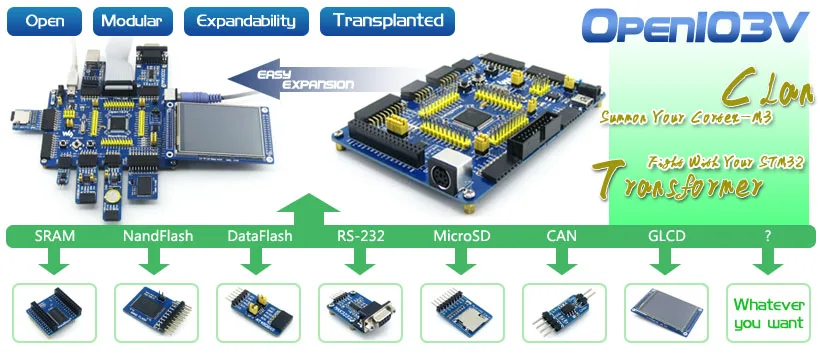

Open103V-это макетная плата STM32 с устройством STM32F103VET6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

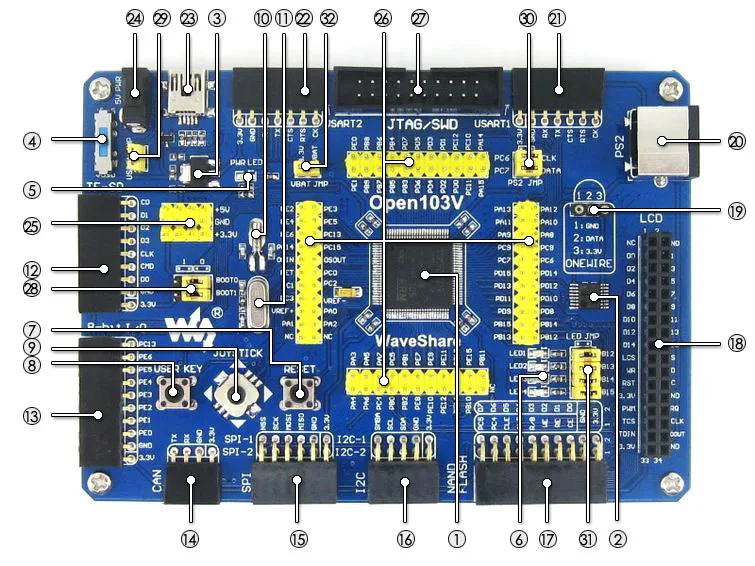

What's On Board
- STM32F103VET6:Высокая производительность STM32 MCU в LQFP100 пакет, который имеет
- Ядро:Рука Cortex-M3 32-разрядный процессор RISC;
- Рабочая частота:72 МГц, 1,25 DMIPS/МГц;
- Ввода/вывода:80;
- Рабочее напряжение:2-3,6 В;
- Память:512 K Flash, 64 K RAM (самая высокая спецификация в серии STM32F103V);
- Интерфейсы связи:3 xSPI, 5 xUSART, 2xI2S, 2xI2C, 1 xFSMC, 1 xLCD, 1 xSDIO, 1 xUSB, 1 xCAN;
- AD & DA конвертеры:3xAD (12bit, 1μs, shares 16 каналов); 2xDA (12bit);
- Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP;
- 74LVC139:Для расширения FSMC позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND;
- AMS1117-3.3:3,3 V регулятор напряжения;
- Импульсный источник питания:5 в постоянного тока или USB;
- Индикатор питания;
- Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;
- Кнопка сброса;
- Ключ пользователя;
- Джойстик:Удобно для ввода/вывода (пять позиций);
- 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC;
- 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;
- Интерфейс SDIO:Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI;
- 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;
- Может интерфейс:Поддерживает связь с доской аксессуаров, которая удобно оснащена устройством CAN;
- SPI интерфейс:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;
- I2C интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.;
- NAND Флэш-интерфейс:Легко подключается к флеш-периферийным устройствам NAND;
- ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;
- USART1 интерфейс:Легко подключается к RS232, RS485, USB к 232;
- USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232;
- USB порт:USB связь между платой и ПК;
- 5 В DC jack;
- 5 V/3,3 V постоянное напряжение на входе/выходе;
- MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;
- Интерфейс JTAG/SWD:Для отладки/программирования;
- Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;
- Usb-включения, джемпер
- Короткая перемычка для автоматического обнаружения ПК во время подключения USB;
- Откройте перемычку для отключения;
- PS/2 интерфейс перемычки
- Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;
- Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont;
- Светодиоды джемпер
- Короткая перемычка для подключения светодиодов к I/Os по умолчанию;
- Откройте перемычку для подключения светодиодов к пользовательским I/Os через DuPont провода;
- VBAT Перемычка выбора
- Короткий Джемпер для использования системы питания;
- Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;
Фото

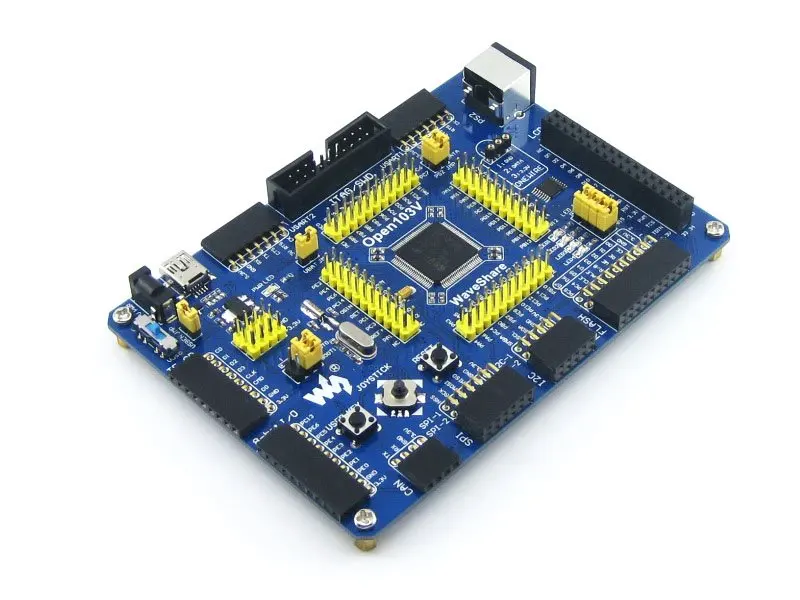

Open103V макетная плата
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к ST-LINK

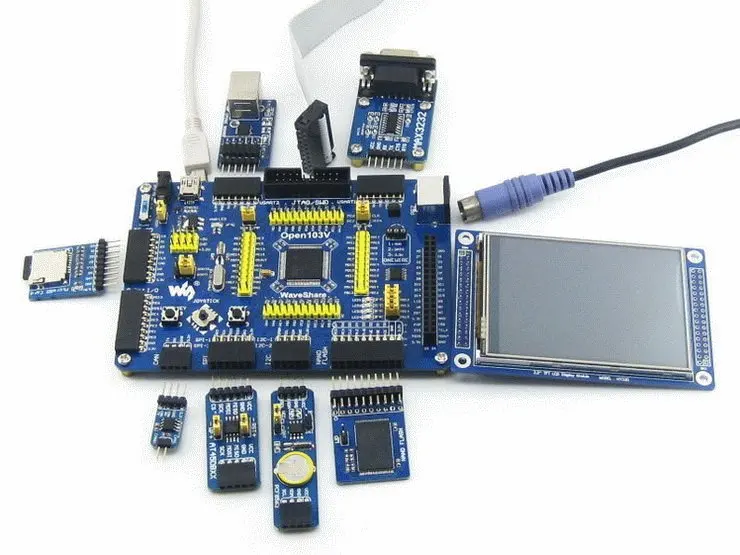

Подключение к различные периферийные устройства
Open103V μC/OS-II (1)
Open103V μC/OS-II (2)
Open103V μC/OS-II (3)
Open103V μC/OS-II (4)

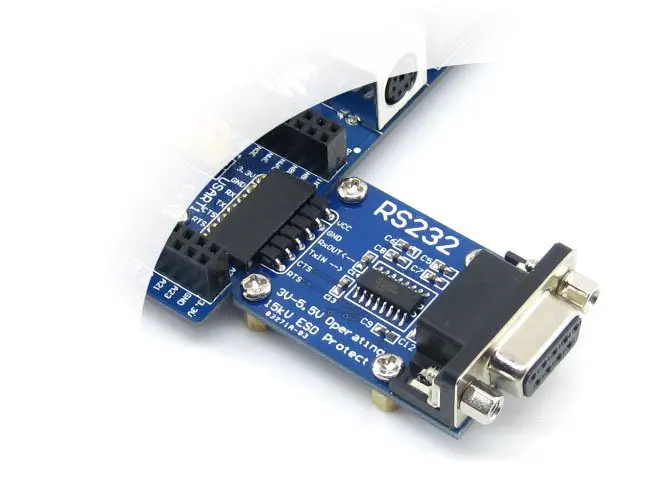

Подключение к плате RS232 через USART
Подключение к USB UART Board через USART
Подключение к плате CAN через CAN
Подключение к плате Ethernet через SPI
Подключение к usb-плате SL811 через FSMC
Подключение к MP3 плате VS1003B через SPI
Подключение к NRF24L01 RF плате через SPI
8 кнопочных кнопок на 8Bit I/O
4x4 клавиатуры на 8Bit I/O
Тестовая плата на AD/DA порт

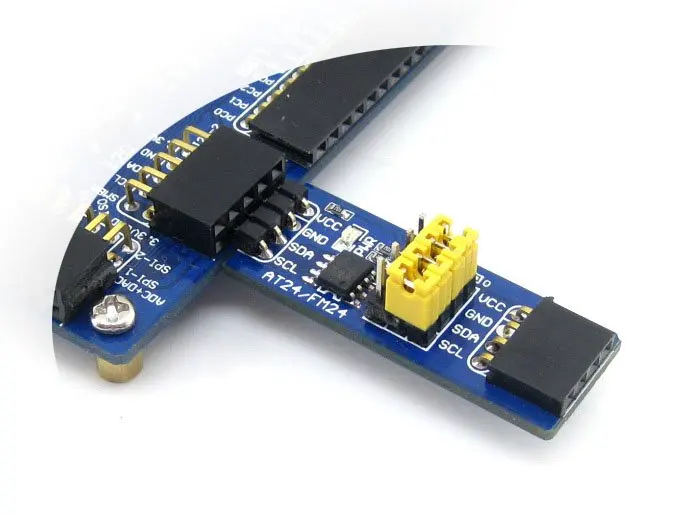

Подключение к плата EEPROM через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD через SDIO
Подключение к плата nandflash через FSMC
Подключение к любой вспомогательной плате, которая вам нужна
Примечание:
Open103V поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB к UART.
Open103V не интегрирует какую-либо функцию отладки, требуется отладчик.
JTAG
На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок
Развития ресурсы
Руководство пользователя CD включает следующие ресурсы разработки:
- Сопутствующее программное обеспечение (Киль и т. Д.)
- Демонстрационный код (примеры в C, μC/OS-II)
- Схема (PDF)
- STM32 документы по разработке (техническое описание и т. Д.)
В комплект входит:
В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.
Стандартный пакет
- Open103V макетная плата x 1
- PL2303 USB UART Board (mini) x 1
- USB кабель (mini) x 1
- 4-контактный провод х 2
- 2-контактный провод x 2
- Кабель питания USB x 1
- Руководство пользователя CD x 1
2
3
4
5
6
7
Аксессуары для досок пакетом
- 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
- Аналоговая тестовая плата (для тестирования AD/DA) x 1
- SN65HVD230 CAN Board (CAN) x 1
- ENC28J60 плата Ethernet (SPI + RJ45) x 1
- AT24CXX плата EEPROM (I2C)-1 шт.
- Плата для хранения Micro SD (SDIO/SPI) x 1
- Плата nandflash (A) (FSMC) x 1
- AT45DBXX DataFlash Board (SPI) x 1
- SL811 USB доска x1
- VS1003B MP3 доска x1
- Ethernet-кабель-1 шт.
2
3
4
5
6
7
8
9
10
11
