Описание товара

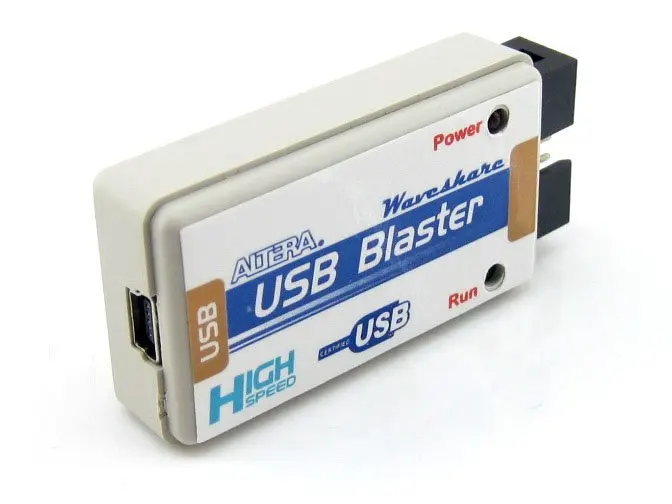

ALTERA FPGA CPLD USB Blaster Altera USB Blaster скачать кабель программист и отладчик для Altera Cyclone & MAX
USB Blaster скачать кабель предназначен для ALTERA FPGA, CPLD, активных последовательных конфигурационных устройств и усовершенствованных конфигурационных устройств, подключение USB 2,0 к ПК и JTAG, как, PS к целевому устройству.
Описание
Загрузочный кабель USB Blaster подключает usb-порт на хост-компьютере к Altera®FPGA устанавливается на печатную плату. Кабель передает данные конфигурации от ПК к стандартному 10-контактному заголовку, подключенному к FPGA. Вы можете использовать usb-кабель Blaster для циклической загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства.
Он поддерживает все устройства серии ALTERA FPGA/CPLD, активные последовательные устройства конфигурации, улучшенные устройства конфигурации и поддерживает AS, PS, JTAG три режима загрузки.
Ключевые особенности
- Производительность
- Поддерживает устройства ALTERA общей серии FPGA/CPLD.
- Поддерживает активные последовательные устройства конфигурации серии ALTERA.
- Поддерживает устройства повышенной конфигурации серии ALTERA.
- Поддерживает три режима загрузки AS, PS, JTAG.
- Высокоскоростной, стабильный и внутренний дизайн FT245R + CPLD.
- Поддерживает программируемое напряжение 1,2-5 В.
- Поддерживает встроенный логический анализатор SignalTap II.
- Поддерживает Nios II встроенного процессора связи и отладки.
- Поддерживаемое программное обеспечение
- Quartus II интегрированная среда развития.
- Интегрированная среда разработки NIOS II IDE.
- NIOS II EDS интегрированная среда разработки.
- Поддерживаемые устройства
- CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. Д.
- FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1 K, APEX 20 K и FLEX 10 K и т. Д.
- Активные последовательные устройства конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. Д.
- Усовершенствованные устройства конфигурации, включая: EPC1, EPC4 и т. Д.
- Другие особенности
- Высокая скорость загрузки: FT245 + CPLD + 244, близко к оригиналу ALTERA USB Blaster.
- Скорость загрузки в 1-3 раза быстрее, чем у других схем, таких как 68013 или C8051F.
- Подключается к ПК
- Подключение к компьютеру через интерфейс USB 2,0.
- Подключается к целевой плате
- Подключение целевой платы через JTAG, AS, PS интерфейсы. На рисунке 1, 2 и 3 ниже показана информация о заголовках различных интерфейсов.
![JTAG header pinout]()
Рис. 2.Как pinout заголовка
![AS header pinout]()
Рис. 3.Ps-коннектор
![PS header pinout]()
Рис. 2.Как pinout заголовка
Рис. 3.Ps-коннектор

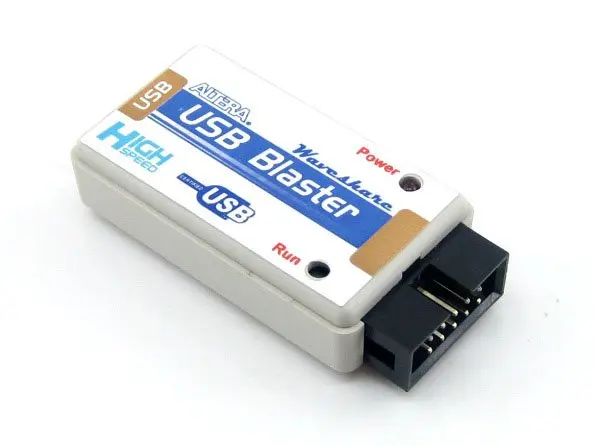

Фотографии
Состояние светодиода
- Красный светодиод: индикатор питания
- Зеленый светодиод: индикатор сигнала, светодиод включен во время загрузки/программирования
Загрузка
Ресурсы для развития:Руководство пользователя, программное обеспечение и т. Д.
Вики:Www.wav eshare.com/wiki/USB_Blaster

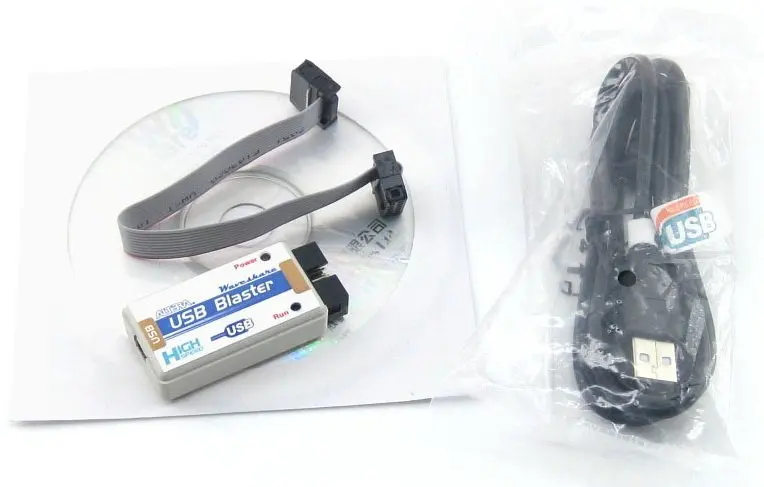

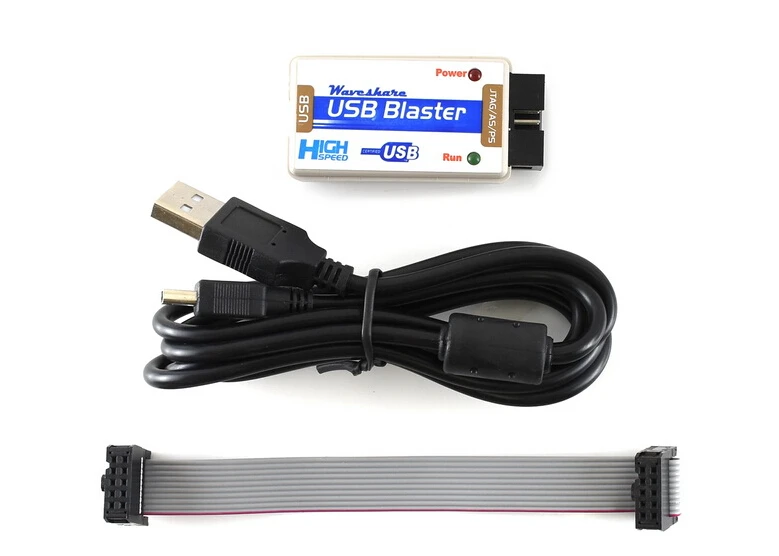

В комплект входит
Вес:0,097 кг
- USB бластер × 1
- USB кабель × 1
- 10-контактный кабель × 1
