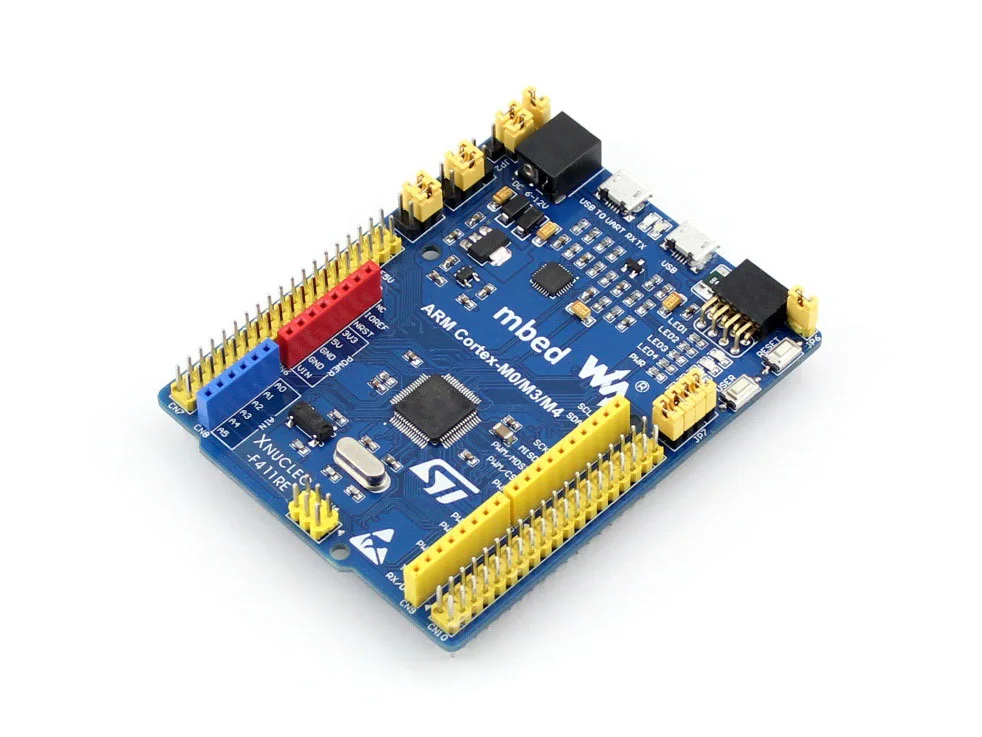

Stm32 плата XNUCLEO F411RE STM32 макетная совместима с NUCLEO F411RE|Демонстрационные стенды| |

Freescale Kinetis MK20DN64VLH5 мини плата K20 50 МГц Cortex M4 USB OTG 16 бит ADC 3UART|adc 16bit|otg otgboard board |

831,69 руб.

HENRYLIAN Бесплатная доставка Для неновых товаров 225bw (G) CX223BW CX225BW|shipping a bike cross country|shipping

836,22 руб.

Raspberry pi 4 модель BCM2711 четырехъядерный процессор ARM v8 1 5 ГГц с зарядным устройством

4 656,69 руб.

Быстрая Бесплатная доставка Новинка для BeagleBone зеленая одноплатная компьютерная

5 171,58 руб.

Плата для умного дома Banana PI BPI R1 2G LPDDR3 макетная плата с открытым исходным кодом

4 913,76 руб.

Плата контроллера VGA LVDS универсальный программируемый комплект для Raspberry PI 3 10 42

1 027,51 руб.

Бесплатная доставка HGST HDD PCB/логическая плата/номер платы: 220 0A90284 01 основной

802,96 руб.

Оранжевый Pi R1 256MB H2 4 ядра Cortex A7 с открытым исходным кодом доска|orange pi|raspberry pipi orange |

1 255,09 руб.

Месяц

Минимальная цена

Макс. стоимость

Цена

Mar-21-2026

2316.9 руб.

2432.39 руб.

2374 руб.

Feb-21-2026

2296.35 руб.

2411.19 руб.

2353.5 руб.

Jan-21-2026

1927.21 руб.

2023.75 руб.

1975 руб.

Dec-21-2025

2257.23 руб.

2370.25 руб.

2313.5 руб.

Nov-21-2025

1965.68 руб.

2063.75 руб.

2014 руб.

Oct-21-2025

2218.19 руб.

2329.95 руб.

2273.5 руб.

Sep-21-2025

2199.96 руб.

2309.37 руб.

2254 руб.

Aug-21-2025

2180.24 руб.

2289.62 руб.

2234.5 руб.

Jul-21-2025

2160.75 руб.

2268.76 руб.

2214 руб.

Особенности

Совместим с NUCLEO-F411RE, встроенный Cortex-M4 микроконтроллер STM32F411RET6

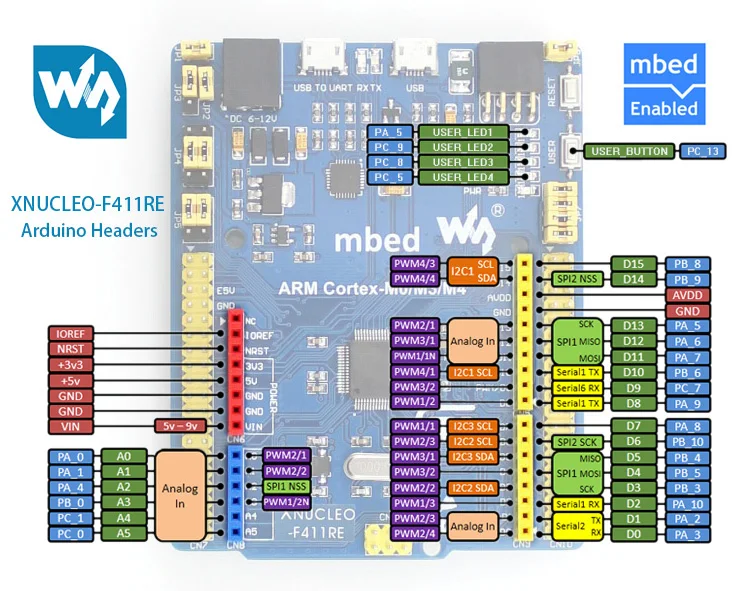

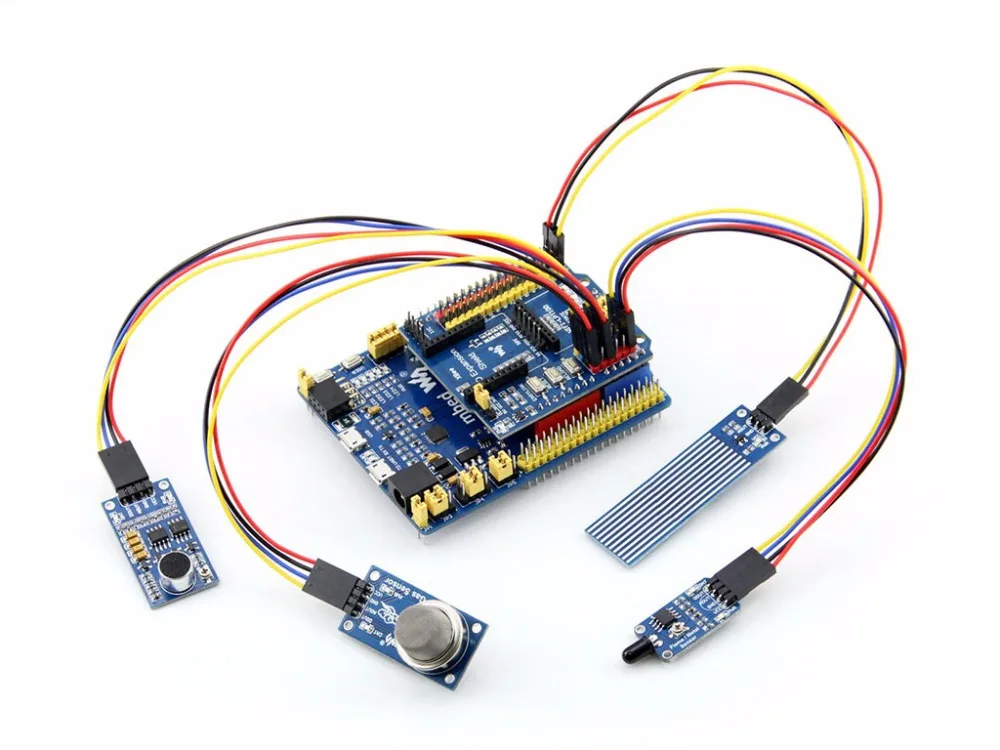

Поддержка подключения Arduino, простое подключение к различным экранам Arduino и доступ к массивным ресурсам Arduino

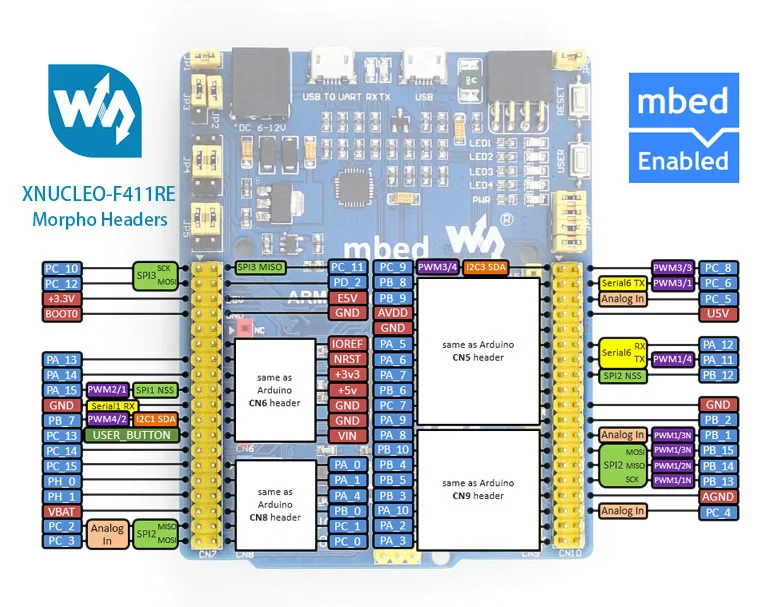

Заголовки ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения

Поддержка mbed, создание прототипа быстро с помощью mbed SDK и онлайн-инструментов

Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения

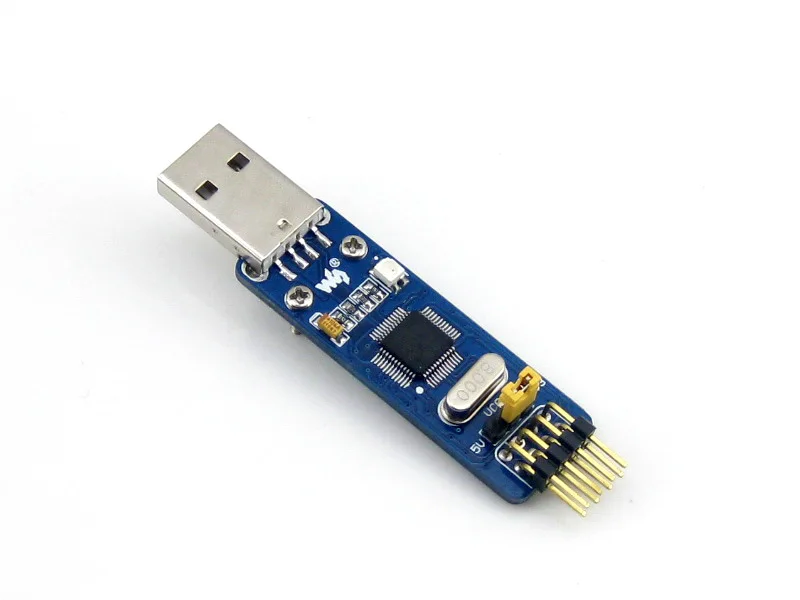

Поставляется с разделенным модулем ST-LINK/V2

Преимущества

Сравнить

XNUCLEO

Ядро

Примечания

Совместимость с Arduino

UNO, Leonardo

UNO

XNUCLEO может быть настроен перемычкой для совместимости с UNO (по умолчанию) или Leonardo

Интерфейс Arduino ICSP

Да

Нет

ICSP требуется для определенных видов щитов

Подключение USB

Да

Нет

Разъем USB NUCLEO предназначен только для отладки, не доступен для подключения USB

Usb-разъем

Микро-usb

Мини USB

Micro USB является передовым стандартом USB

Знак заголовков Morpho

Большинство

Нет

Теперь вы можете проверить отметку PCB вместо таблицы данных

Общие интерфейсы подключаются через

Джемперы

Резисторы 0Ω

Перемычки гораздо проще в использовании, не нужно паять

UART отладка

Доступна во время отладки в цепи

Не доступен во время отладки в цепи

Функциональный чип NUCLEO integrated ST-LINK/V2 может моделироваться как последовательный порт, однако он недоступен во время отладки в цепи, в то время как XNUCLEO оснащен автономным USB для UART чипом.

Кристалл 8 МГц

Да

Нет

Таймер более точный при использовании внешнего кристалла 8 МГц

Кристалл 32,768 кГц

Да

Нет

Требуется для RTC

Usb-предохранитель

Да (500 мА)

Нет

Интерфейс USB компьютера может быть поврежден без предохранителя

Светодиоды

Чем больше светодиодов, тем легче отслеживать состояние работы программы

Индикатор UART

Да

Нет

Теперь доступна передача данных

Вход постоянного тока

Да

Нет

Удобство

Положение кнопки

Близко к кромке PCB

Близко к разъему Arduino

Кнопка не будет неприкасаема при подключении к Arduino shield, если она была близка к кромке PCB

ST-LINK

Раздельный

Интегрированный

ST-LINK можно использовать где угодно

Поставляется с usb-кабелем

Да

Нет

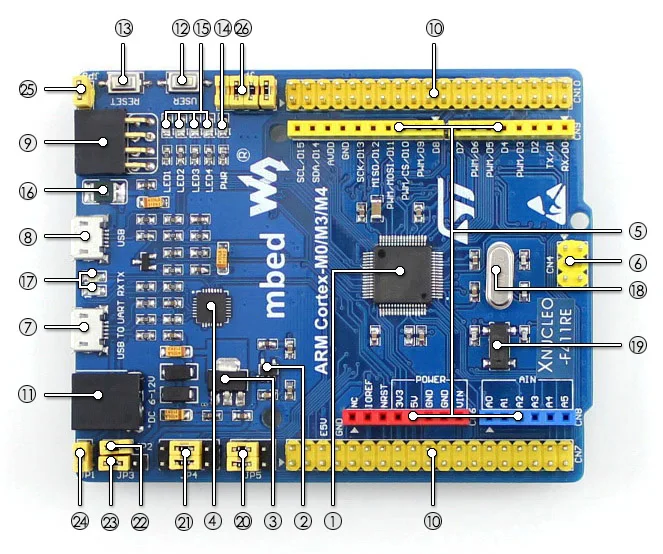

Что на XNUCLEO-F411RE

STM32F411RET6

Ядро: рука®32-битная кора™-M4
Рабочая частота: 100 МГц
Рабочее напряжение: 1,7-3,6 В
Упаковка: LQFP64
Память: 512kB Flash, 128kB SRAM
Интерфейсы: 1 SDIO, USB 2,0-1 шт. FS, 5 x SPI или 5 x I2S, 3 x USART, 3 x I2C
AD/DA: 1 x AD (12 бит, 16 каналов)

SPX3819M5:3,3 В регулятор напряжения

AMS1117-5.0:5,0 V регулятор напряжения

CP2102:Конвертер USB в UART

Разъем Arduino:Для подключения щитов Arduino

Интерфейс ICSP:Arduino ICSP

USB для UART: Для отладки

Usb-разъем: Интерфейс связи USB

SWD интерфейс:Для программирования и отладки

ST Морфо заголовки:Доступ к VCC, GND и всем I/Os, легкий для расширения

6-12 В DC вход

Кнопка пользователя

Кнопка сброса

Индикатор питания

Пользовательский светодиод

500 мА Быстрый Самовосстанавливающийся Предохранитель

Серийный порт Rx/Tx индикатор

Кристалл 8 МГц

Кристалл 32,768 кГц

Джемпер ADC/I2C

Короткий A и B: Arduino A4, A5 используется в качестве I2C
Короткий B и C: Arduino A4, A5 используется в качестве ADC

Джемпер UART

MCU тестовый джемпер:Для испытаний на низкую мощность

Перемычка для выбора мощности

Короткий 5 В и 5 В: питание от USB подключения
Короткий 5 В и 5 В: питание от внешнего источника питания

Usb-адаптер

Короткий Джемпер для включения
Откройте перемычку, чтобы отключить

Перемычка кнопки пользователя

Короткая перемычка для подключения к I/Os, используемая в коде примера
Откройте перемычку для подключения к другим пользовательским контактам через перемычки

Пользовательский светодиодный джемпер

Короткая перемычка для подключения к I/Os, используемая в коде примера
Откройте перемычку для подключения к другим пользовательским контактам через перемычки
