Описание товара
EPM1270T144C5N EPM1270 ALTERA MAX II CPLD макетная плата + 10 комплектов аксессуаров = OpenEPM1270 упаковка B
Плата разработки CPLD предназначена для серии ALTERA MAX II, имеет встроенную EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEPM1270-это плата разработки CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.

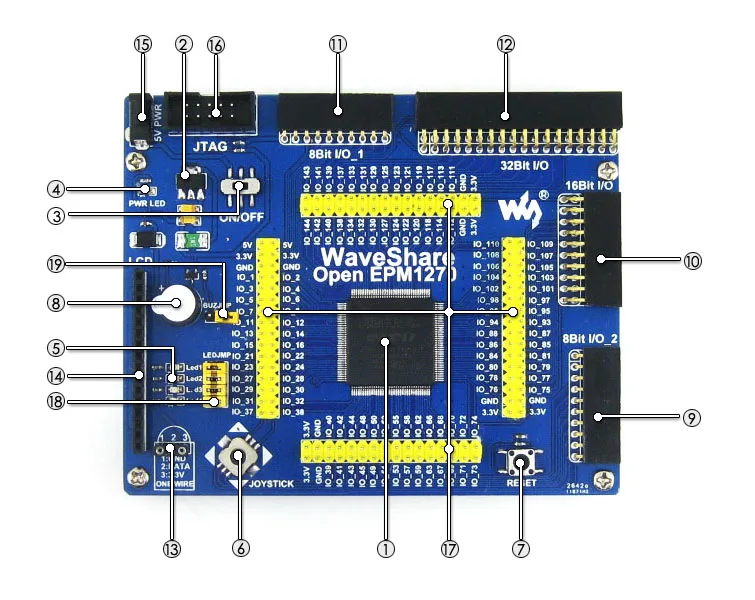

What's On Board
- EPM1270:Встроенное CPLD устройство, которое имеет характеристики:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,5-3,3 V
- Комплект поставки:QFP144
- Ввода/вывода:116
- LEs:1270, эквивалентно 4000 логические элементы
- Отладки/программирования:Джтаг
- AMS1117-3.3:3,3 V регулятор напряжения
- Выключатель питания
- Индикатор питания
- Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
- Джойстик:Пять положений
- Кнопка сброса
- Зуммер
- 8 Интерфейс I/Os:Для подключения аксессуаров
- 16 I/Os интерфейс:Для подключения аксессуаров
- 8 Интерфейс I/Os:Для подключения аксессуаров
- 32 I/Os интерфейс:Для подключения аксессуаров
Для интерфейса 9-12:Возможно эмулировать интерфейсы как один провод, USART, I2C, SPI, PS/2 и т. Д.
- 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 пакет), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
- Жидкокристаллический характерный интерфейс:Для подключения ЖК-дисплея типа LCD1602 (5 В Синяя подсветка) в упаковке B
- 5 V DC jack
- JTAG интерфейс:Для программирования/отладки
- MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
- Светодиоды джемпер
- Зуммер джемпер
Для jumper 18-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
Фото

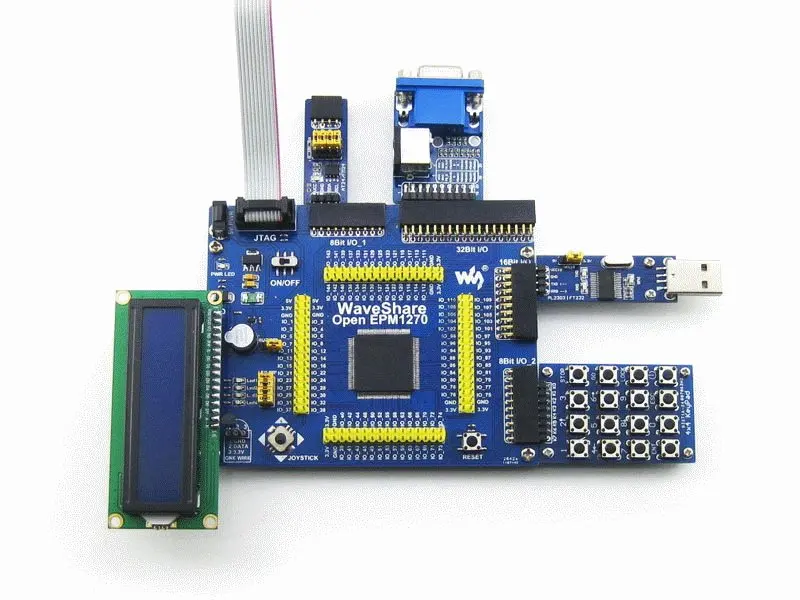

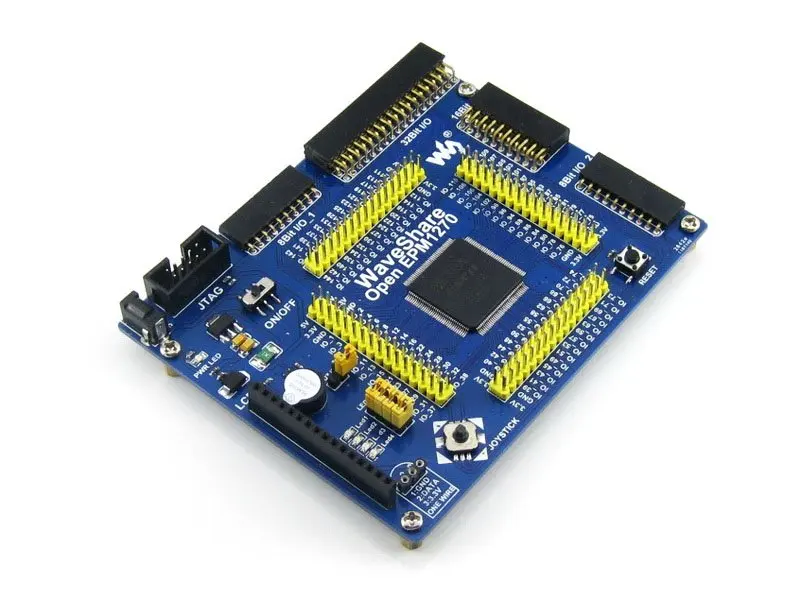

OpenEPM1270 макетная плата

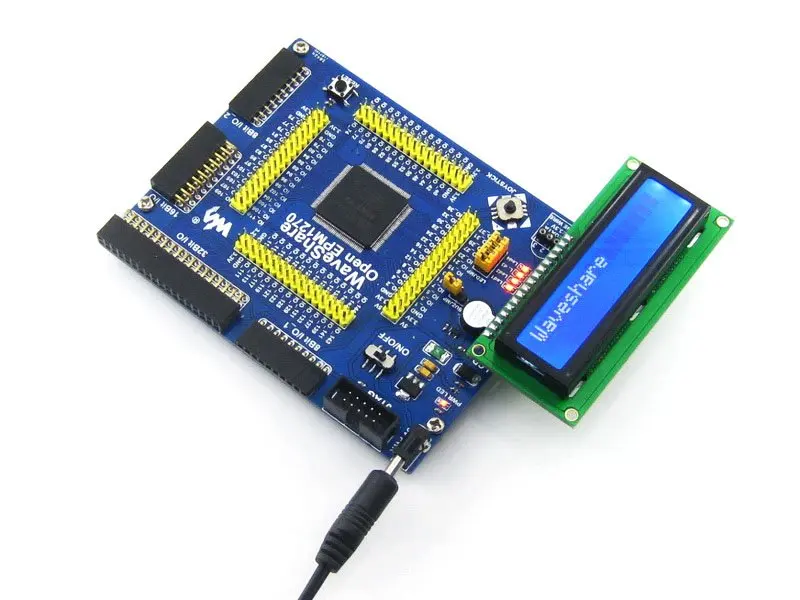

Подключение к LCD1602

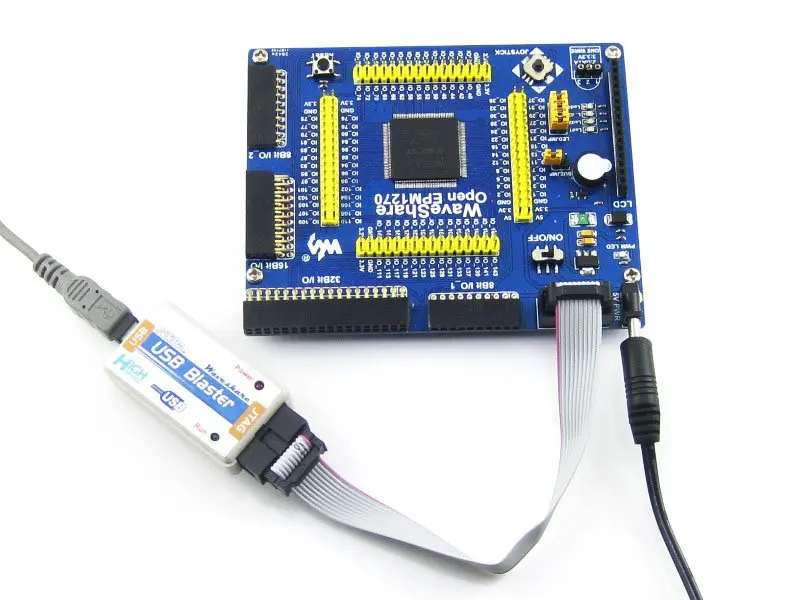

Подключение к USB бластер

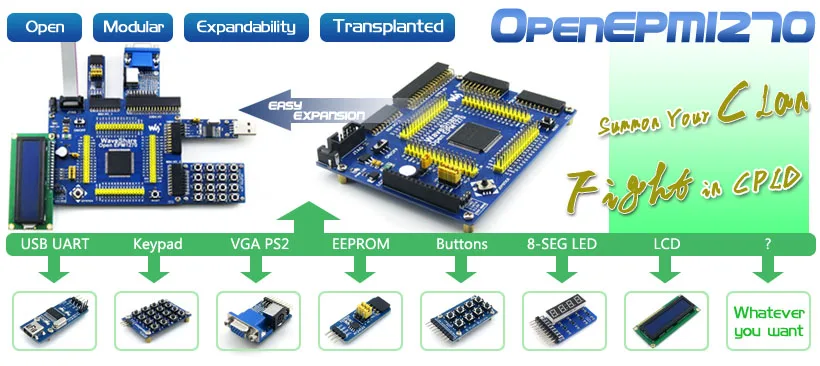

Подключение к различные периферийные устройства
Подключение к USB UART Board через UART
Подключение к светодиодной плате 8 SEG через 16I/Os
8 кнопок на интерфейсе 8 I/Os

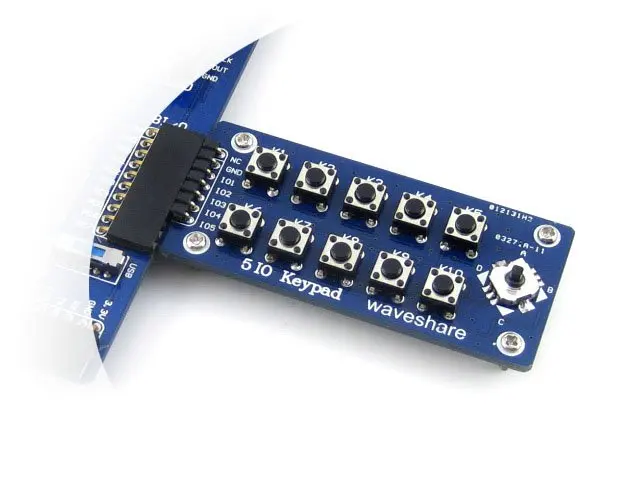

Подключение к 5 клавиатуре IO
4x4 клавиатуры на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEPM1270 не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание продукта: | Интерфейс | Verilog | VHDL |
|---|---|---|---|---|
| AT24CXX | EEPROM | I2C | Y | Y |
| FM24CXX | Фрам | I2C | Y | Y |
| DS18B20 | Датчик температуры | 1-проводной | Y | Y |
| SP3232 | Последовательной связи | UART | Y | Y |
| SP3485 | Последовательной связи | UART | Y | Y |
| PL2303 | USB UART | UART | Y | Y |
| CY7C68013A | USB устройство | USB | Y | |
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | Y | Y |
| PS/2 клавиатуры | Устройство ввода | PS/2 | Y | Y |
| Одной кнопки | Устройство ввода | ---- | Y | Y |
| 4x4 клавиатуры | Устройство ввода | 8I/Os | Y | Y |
| Джойстик | Устройство ввода | 5I/Os | Y | Y |
| Светодиодные лампы | Дисплей устройства | ---- | Y | Y |
| 8 SEG LED | Дисплей устройства | 13I/Os | Y | Y |
| Монитор с видеографической матрицей | Дисплей устройства | VGA | Y | Y |
| Жидкокристаллический характерный | Дисплей устройства | 11I/Os | Y | Y |
Отладки/программирования интерфейса
OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Pin-код | Название сигнала | Описание продукта: |
|---|---|---|
| 1 | TCK | Часы сигнала |
| 2 | GND | Заземления сигнала |
| 3 | TDO | Данных от устройства |
| 4 | VCC (многоцел) | Цель блок питания |
| 5 | TMS | Джтаг государственного управления машиной |
| 6 | NC | Без подключения |
| 7 | NC | Без подключения |
| 8 | NC | Без подключения |
| 9 | TDI | Данные устройства |
| 10 | GND | Заземления сигнала |
Джтаг заголовок
Развития ресурсы
- Сопутствующее программное обеспечение (Quaters II и т. Д.)
- Демонстрационный код (Verilog и VHDL)
- Схема (PDF)
- CPLD разработка документов (спецификации и т. Д.)
- Вики:Www.waveshare.com/wiki/OpenEPM1270
В комплект входит:
В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.
Стандартный пакет
- OpenEPM1270 макетная плата x 1
- 4-контактный провод х 2
- 2-контактный провод x 2
- Кабель питания USB x 1
2
3
4
Аксессуары для досок пакетом
- Кабель USB типа A-Mini-B x 1
- PL2303 USB UART Board (mini) x 1
- LCD1602 (5 В Синяя подсветка) x 1
- AT24CXX плата EEPROM x 1
- DS18B20 x 1
- Плата VGA PS2 x 1
- CY7C68013A USB плата (мини) x 1
- Светодиодная панель 8 шт. x 1
- 8 кнопок x 1
- 4x4 клавиатуры x 1
2
3
4
5
6
7
8
9
10
