Этот цифровой осциллограф DSO138 оснащен процессором ARM Cortex-M3 и 2,4-дюймовым tft-экраном. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения. Этот повышающий преобразователь отлично подходит для DSO138 осциллографа. Его можно подключить непосредственно к материнской плате DSO138 (не входит в комплект), сделать осциллограф DSO138 портативным осциллографом для лучшего использования.

Особенности:
DSO138 комплект:
В этом комплекте используется процессор ARM Cortex-M3 (STM32F103C8), а также 2,4-дюймовый цветной tft-дисплей, который может использоваться в качестве платы для тестирования рук.
Может быть вторичная Разработка на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическим, регулярным и одноступенчатым режимами, легко захватывать форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).
Может замораживать в любое время дисплей формы волны (функция удержания).
В комплект входит 1 Гц/3,3 в квадратный волновой тестовый источник сигнала.
С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был паян, больше подходит для начинающих электронных устройств.

Чехол:
Чехол DIY для осциллографа DSO138.

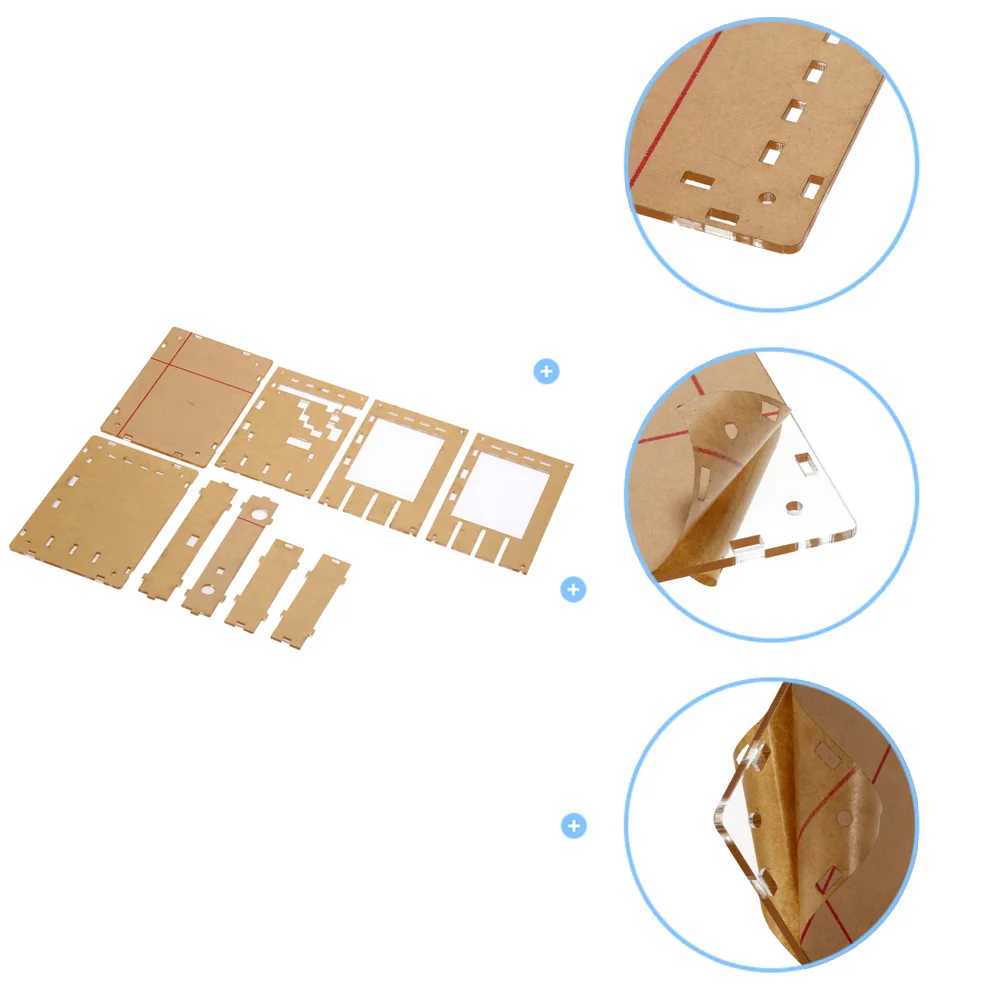

Акриловый материал, выглядит прозрачным (нужно срывать пленку).
Легко для электронных энтузиастов для сборки.

Характеристики:
Комплект DSO138
Тип: не спаянный Набор DIY, и если вы заинтересованы, вы можете найти другой в этом магазине, который SMD спаян.
Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
Входное сопротивление: 1 момега
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Горизонтальный базовый Диапазон времени: 10mus/Div-50 s/Div (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2*1,57 дюйма
Размер упаковки: 18*12,5*3 см/7,08*4,92*1,18 дюймов
Вес упаковки: 119 г/4,21 унций

Примечание:
Один набор осциллографа «сделай сам»-это все предметы, которые еще не спаяны, другой комплект был припаян SMD. Пожалуйста, выберите то, что вам нравится!

Чехол:
Материал: акрил
Вес изделия: 156 г/5,52 унций
Размер упаковки: 16*10*4 см/6,3*3,94*1,57 дюйма
Вес упаковки: 192 г/6,79 унций

Инструкция по установке корпуса:
//www.dropbox.com/s/6nleb8lviv4oeia/E1391-Installation%20Instruction.doc?dl=0

Комплектация:
1 * DIY чехол для DSO138
1 * DSO138 DIY цифровой осциллограф комплект
1 * зонд
3 * Руководство пользователя (на английском языке)

DSO138mini

Особенности:

2,4-дюймовый цветной TFT ЖК-дисплей с разрешением 320*240 четко отображает параметры.
Сделайте MCU и LCD оставаться в одном PCB, чтобы избежать проблемных соединений штыревого разъема.
Общий размер DSO138mini составляет всего 2/3 DSO138, поэтому он гораздо больше подходит для ручной работы.
Улучшенные источники питания и механическая структура, он может работать на USB или одной ячейке 3,7 В литий-ионная батарея.
Может быть подключен к компьютеру для передачи данных.
DSO138mini также улучшил прошивку.
Его триггер может работать надежно под 10us и 20us настройки timebase.
С автоматическим/нормальным/одиночным триггером, легко захватывает форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).
Может замораживать в любое время дисплей формы волны (функция удержания).
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.
Все части SMD были паяны, и MCU был запрограммирован.
Поставляется с прозрачным чехлом, может хорошо защитить осциллограф.

Примечание:
Детали SMD в этом наборе DIY были паяны, вам просто нужно припаять другие детали самостоятельно.

Характеристики:
Материал: PCB
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 10 мВ/див-5 В/Див
Ошибка чувствительности: <5%
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Разрешение: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC/AC/GND
Максимальная частота дискретизации в реальном времени: 1 MSA/s
Диапазон временной базы: 10us/Div-500 s/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Дисплей: 2,4 "цветной TFT LCD с разрешением 320*240
Напряжение питания: 3,5 В постоянного тока-5 В
Потребление тока: ~ 120 мА @ 5 В
Размер основной платы: прибл. 70*53 мм/2,76*2,1 дюйма
Размер аналоговой платы: прибл. 81*70 мм/3,19*2,76 дюйма
Размер упаковки: прибл. 11*9*2,3 см/4,33*3,54 * 0.91in
Вес упаковки: прибл. 124 г/4,37 унций

Комплектация:
1 * DSO138mini DIY Kit
1 * Прозрачный чехол
1 * Руководство пользователя (на английском языке)
